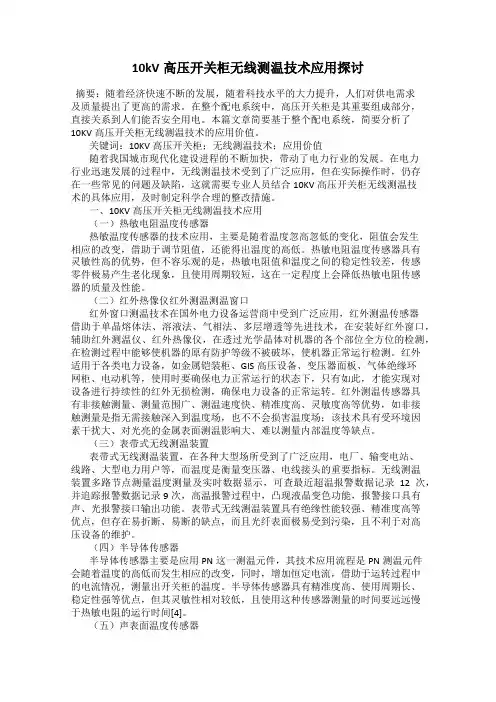

10kV高压开关柜无线测温技术应用探讨摘要：随着经济快速不断的发展，随着科技水平的大力提升，人们对供电需求及质量提出了更高的需求。
在整个配电系统中，高压开关柜是其重要组成部分，直接关系到人们能否安全用电。
本篇文章简要基于整个配电系统，简要分析了10KV高压开关柜无线测温技术的应用价值。
关键词：10KV高压开关柜；无线测温技术；应用价值随着我国城市现代化建设进程的不断加快，带动了电力行业的发展。
在电力行业迅速发展的过程中，无线测温技术受到了广泛应用，但在实际操作时，仍存在一些常见的问题及缺陷，这就需要专业人员结合10KV高压开关柜无线测温技术的具体应用，及时制定科学合理的整改措施。
一、10KV高压开关柜无线测温技术应用（一）热敏电阻温度传感器热敏温度传感器的技术应用，主要是随着温度忽高忽低的变化，阻值会发生相应的改变，借助于调节阻值，还能得出温度的高低。
热敏电阻温度传感器具有灵敏性高的优势，但不容乐观的是，热敏电阻值和温度之间的稳定性较差，传感零件极易产生老化现象，且使用周期较短，这在一定程度上会降低热敏电阻传感器的质量及性能。
（二）红外热像仪红外测温测温窗口红外窗口测温技术在国外电力设备运营商中受到广泛应用，红外测温传感器借助于单晶熔体法、溶液法、气相法、多层增透等先进技术，在安装好红外窗口，辅助红外测温仪、红外热像仪，在透过光学晶体对机器的各个部位全方位的检测，在检测过程中能够使机器的原有防护等级不被破坏，使机器正常运行检测。
红外适用于各类电力设备，如金属铠装柜、GIS高压设备、变压器面板、气体绝缘环网柜、电动机等，使用时要确保电力正常运行的状态下，只有如此，才能实现对设备进行持续性的红外无损检测，确保电力设备的正常运转。
红外测温传感器具有非接触测量、测量范围广、测温速度快、精准度高、灵敏度高等优势，如非接触测量是指无需接触深入到温度场，也不不会损害温度场；该技术具有受环境因素干扰大、对光亮的金属表面测温影响大、难以测量内部温度等缺点。

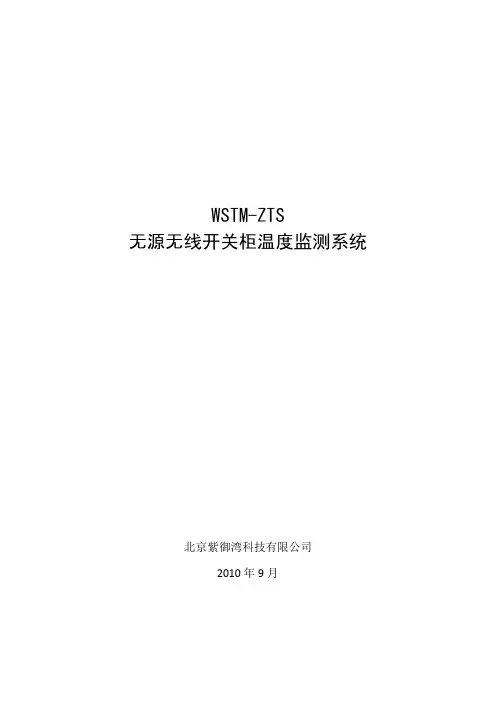

WSTM-ZTS无源无线开关柜温度监测系统北京紫御湾科技有限公司2010年9月目录1.必要性 (3)2.技术优势 (3)2.1.传统测温方式面临的问题 (3)2.2.无源无线测温的优势 (3)3.系统方案 (4)4.产品介绍 (5)4.1.温度传感器 (5)4.1.1.产品外形 (5)4.1.2.工作原理 (6)4.1.3.技术指标 (7)4.1.4.技术背景 (8)4.2.测温主控终端............................................................................. 错误！未定义书签。
4.3.应用软件 (13)5.安装规范 (14)6.应用领域 (15)7.成功案例 (16)1.必要性发电厂、变电站的高压开关柜、母线接头、室外刀闸开关等重要的设备，在长期运行过程中，开关的触点和母线连接等部位因老化或接触电阻过大而发热，而这些发热部位的温度无法监测，由此最终导致事故发生。
近年来，在电厂和变电站已发生多起开关过热事故，造成火灾和大面积的停电事故，解决开关过热问题是杜绝此类事故发生的关键，实现温度在线监测是保证高压设备安全运行的重要手段。
2.技术优势2.1.传统测温方式面临的问题1.常规测温方式常规的热电偶、热电阻、半导体温度传感器等测温方式，需要金属导线传输信号，绝缘性能不能保证。
2.与光纤测温的比较光纤温度传感器采用光导纤维传输温度信号，光导纤维具有优异的绝缘性能，能够隔离开关柜内的高压，因此光纤温度传感器能够直接安装到开关柜内的高压触点上，准确测量高压触点的运行温度，实现开关柜触点运行温度的在线监测。
然而，光纤具有易折，易断、不耐高温等特性。
积累灰尘后易导致光纤沿面放电从而使绝缘性降低，且受开关柜结构影响，在柜内布线难度较大。
另外，光纤测温的成本也相对较高。
3.红外测温红外测温为非接触式测温，易受环境及周围的电磁场干扰，另外开关柜内的空间非常狭小，无法安装红外测温探头（因为探头必须与被测物体保持一定的安全距离，并需要正对被测物体的表面），要求被测量点能够在视野内并无遮掩，并且表面干净以确保准确性。

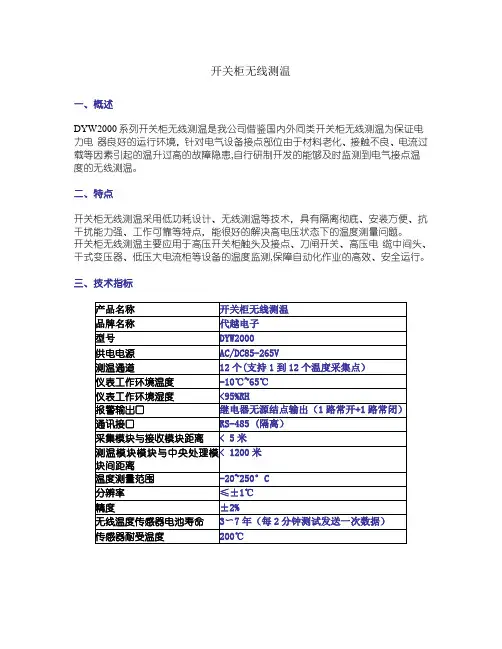

开关柜无线测温一、概述DYW2000系列开关柜无线测温是我公司借鉴国内外同类开关柜无线测温为保证电力电器良好的运行环境，针对电气设备接点部位由于材料老化、接触不良、电流过载等因素引起的温升过高的故障隐患,自行研制开发的能够及时监测到电气接点温度的无线测温。
二、特点开关柜无线测温采用低功耗设计、无线测温等技术，具有隔离彻底、安装方便、抗干扰能力强、工作可靠等特点，能很好的解决高电压状态下的温度测量问题。
开关柜无线测温主要应用于高压开关柜触头及接点、刀闸开关、高压电缆中间头、干式变压器、低压大电流柜等设备的温度监测,保障自动化作业的高效、安全运行。
三、技术指标产品名称开关柜无线测温品牌名称代越电子型号DYW2000供电电源AC/DC85-265V测温通道12个(支持1到12个温度采集点）仪表工作环境温度-10℃~65℃仪表工作环境湿度<95%RH报警输出口继电器无源结点输出（1路常开+1路常闭）通讯接口RS-485 (隔离）采集模块与接收模块距离< 5米< 1200米测温模块模块与中央处理模块间距离温度测量范围-20~250°C分辨率≤±1℃精度±2%无线温度传感器电池寿命3〜7年（每2分钟测试发送一次数据）传感器耐受温度200℃四、技术优势开关柜无线测温是基于无线测温技术开发的针对开关柜进行测温的系统。
开关柜无线测温密封性能良好，开关柜无线测温装置室内外均可安全使用。
开关柜无线测温具有准确性、灵活性、易用性、安全性、稳定性、低功耗、实时性、免布线、组网灵活、网络容量大、数据无线传输度高、响应速度快等优势。
五、服务保证代越电子始终坚持“技术领先、质量上乘、客户至上、服务一流”的宗旨，重视与每一家客户的合作，对售出的开关柜无线测温由专人进行跟踪服务。
开关柜无线测温凡在保修期一年内正常使用情况下有损坏者，或维修或更换。
超过保修期亦将实行优惠服务。
有用到开关柜无线测温的客户，可以给我及时打电话哦，我公司将以最优惠最合理的价格为您提供优质产品，以十二分的服务满足您的所有需求，我公司销售的所有产品都是自己生产加工，量大从优，真诚邀请您合作，产品包您满意，赶快行动吧!!!!!!。
开关柜无线无源测温标准
开关柜无线无源测温是一种用于监测开关柜内部温度的技术。
这种技术利用无线传感器和无源测温原理，实现对开关柜内部温度的实时监测和数据传输。
标准方面，目前还没有特定的国家或行业标准针对开关柜无线无源测温进行规范。
但可以参考相关的电气设备标准和温度测量标准，以确保测温系统的性能和可靠性。
在选择开关柜无线无源测温设备时，应注意以下几个方面：
1. 测温范围：根据开关柜的工作环境和需求确定所需的测温范围，确保设备能够满足实际需求。
2. 精度和稳定性：选择具有高精度和稳定性的测温设备，以保证测量结果的准确性和可靠性。
3. 通信方式：选择适合的无线通信方式，如Wi-Fi、蓝牙等，确保设备与监测系统之间的数据传输稳定可靠。
4. 安全性：确保设备符合相关安全标准，如电气安全认证、防爆认证等，以确保设备在工作过程中的安全性。
5. 可靠性：选择具有良好可靠性和抗干扰能力的设备，以应对复杂的开关柜工作环境和干扰情况。
此外，建议在选择和使用开关柜无线无源测温设备时，遵循厂商提供的操作和维护手册，确保设备正常运行和维护。
如果有特定的行业或地区要求，还可以参考相关的行业标准
或政策法规进行选择和应用。

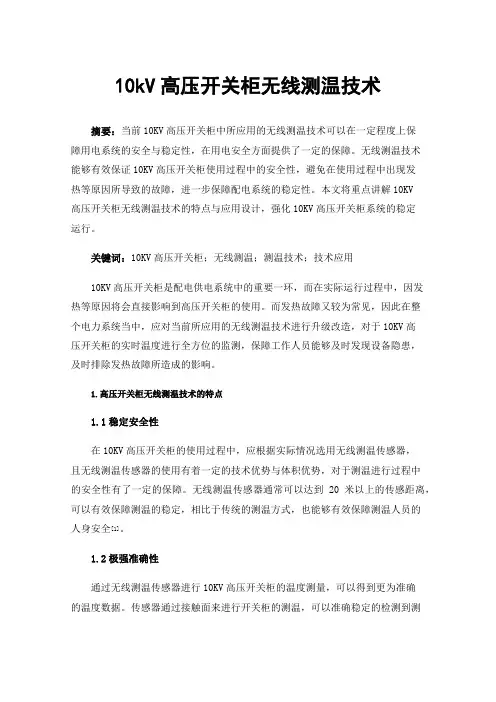

10kV高压开关柜无线测温技术摘要：当前10KV高压开关柜中所应用的无线测温技术可以在一定程度上保障用电系统的安全与稳定性，在用电安全方面提供了一定的保障。
无线测温技术能够有效保证10KV高压开关柜使用过程中的安全性，避免在使用过程中出现发热等原因所导致的故障，进一步保障配电系统的稳定性。
本文将重点讲解10KV高压开关柜无线测温技术的特点与应用设计，强化10KV高压开关柜系统的稳定运行。
关键词：10KV高压开关柜；无线测温；测温技术；技术应用10KV高压开关柜是配电供电系统中的重要一环，而在实际运行过程中，因发热等原因将会直接影响到高压开关柜的使用。
而发热故障又较为常见，因此在整个电力系统当中，应对当前所应用的无线测温技术进行升级改造，对于10KV高压开关柜的实时温度进行全方位的监测，保障工作人员能够及时发现设备隐患，及时排除发热故障所造成的影响。
1.高压开关柜无线测温技术的特点1.1稳定安全性在10KV高压开关柜的使用过程中，应根据实际情况选用无线测温传感器，且无线测温传感器的使用有着一定的技术优势与体积优势，对于测温进行过程中的安全性有了一定的保障。
无线测温传感器通常可以达到20米以上的传感距离，可以有效保障测温的稳定，相比于传统的测温方式，也能够有效保障测温人员的人身安全[1]。
1.2极强准确性通过无线测温传感器进行10KV高压开关柜的温度测量，可以得到更为准确的温度数据。
传感器通过接触面来进行开关柜的测温，可以准确稳定的检测到测温点的实时温度，并且及时反馈出相关数据并完成数据传输，有效保障了测量数据的准确性，全面提升10KV高压开关柜运行的稳定性。
1.3具备灵活性在使用无线测温传感器对10KV高压开关柜进行温度检测的过程中，由于不同传感器均具备单独编号，且由于传感器的分频技术，可以保证不同传感器之间的数据不会影响熟路通信的质量。
而无线传感器的体积较小，便于安装，可以在各种不利于测温的点位进行实时测温，因此也能够大大提升测温技术的灵活性。
关于高压开关柜无线测温系统的方案开关柜无线测温系统由无线温度传感器、测温数据采集终端和监测系统服务器三部分组成。
系统结构图：一.无线温度传感器原理:接收无线温度传感器发送的温度数据和对应传感器编号，存储在其内部存储器中。
当收到温度监测工作站的通信命令后把各传感器的编号和温度测量数据进行上送。
测温数据采集终端自动与无线传感器建立通信联系，能够接收视距半径约200米范围内所有无线传感器发出的温度数据。
安装方式:在高压室内部安装无线测温接收终端，与无线传感器之间利用433MHZ无线技术完成温度数据采集工作，无线测温接收终端通过网线、光纤或直接通过GPRS移动网络传输至升压站主控室，再转换到电脑上显示。
二.测温数据采集终端原理:在每个监测点上安装一个传感器。
其主要工作原理为：前端温度探头直接和监测点接触进行感温，探头的输出经过A/D转换部分，将温度信号转换成数字信号，通过无线方式传递给测温数据采集终端。
每个无线温度传感器具有的编号，实际安装使用时需要记录每个传感器的安装地点，并与编号一起存入温度监测工作站计算机数据库中。
传感器使用工业专用电池供电，供电时间为5-6年。
三.服务器端监测系统主控室内设立一个温度监测工作站，主要是一台PC计算机，该计算机经RS485通信接口转换器与测温数据采集终端连接。
计算机从测温数据采集终端采集各监测点的运行温度数据，在数据库中作长期保存，实时显示监测点的温度变化曲线，并进行分析，一旦发现温度过热、或急剧升温立即报警软件主要功能：1、定时读取从采集终端中收集的温度和ID数据，并写入本地硬盘中作长期保存。
对数据进行处理、维护，异常报警，以及温度变化趋势分析。
2、实时、直观的观察到发热点运行温度的变化情况。
3、对现场检测到的数据，自动生成触头等发热点指定时间段的温度变化趋势、历史事件统计，以及所需要的曲线图和图表。
4、对所检测到的数据进行分析，提前预知和判断以后多少天内发热点故障并形成报表，并详细显示故障点的位置并打印报表。
10kV高压开关柜无线测温技术发布时间：2022-11-11T07:07:39.811Z 来源：《新型城镇化》2022年21期作者：阳康[导读] 本文选择KYN型开关柜作为研究对象，而K、Y、N分别是铠装式金属封闭开关设备、移动式结构以及户内装置。
国网湖北省电力有限公司潜江市供电公司湖北潜江 433100摘要：在电力系统当中，10kV高压开关柜是一项非常关键的内容，其运行质量会对整个电力系统的安全、稳定运行造成直接的影响，但在实际运行中，受到诸多因素的影响，10kV高压开关柜非常容易出现发热故障，从而对其正常运行造成不利影响。
而为了对这种情况加以改善，还需要利用无线测温技术对10kV高压开关柜进行实时的监测，使故障隐患能够及时的排除，这对于电力系统的安全、稳定运行具有非常重要的意义，所以，有必要针对相关内容进行深入的研究。
关键词：电气设备；高压开关柜；无线测温技术一、10kV高压开关柜无线测温系统的整体设计1.1整体设计本文选择KYN型开关柜作为研究对象，而K、Y、N分别是铠装式金属封闭开关设备、移动式结构以及户内装置。
根据10kV高压开关柜的安全运行需求，10kV高压开关柜的整体设计必须从体积、绝缘性能、成本以及可靠性等方面给予考虑。
针对系统的设计分析，主要由3部分组成，即高压测发射端、低压侧接收端以及上位机数据处理控制。
这一设计考虑到KYN型开关柜所具备的6个梅花触头，并提供了蓝牙数据传输通道。
由于选取了CT互感器作为高压侧电源，DS18B20温度传感器测量触头温度，系统由此能够准确反映触头温度变化。
1.2温度传感器的选择一般工业场所使用的温度传感器主要有热电偶温度传感器、热电阻温度传感器、热敏电阻温度传感器以及集成温度传感器等。
整合多个传感器可以发现，每一个传感器自身都有明确的温度测量范围。
明确的温度测量范围值，可以认知其传感器的适应温度环境的变化程度。
结合设计成本和难度，绝大多数10kV高压开关柜无线测温系统都会选择应用DS18B20温度传感器。
