PLC的高速数据采集分析与记录工具介绍

1．高速计数器概述21点高速计数器C235～C255共用PLC的8个高速计数器输入端X0～X7，某一输入端同时只能供一个高速计数器使用。

这21个计数器均为32位加/减计数器(见表3–7)。

不同类型的高速计数器可以同时使用，但是它们的高速计数器输入不能冲突。

高速计数器的运行建立在中断的根底上，这意味着事件的触发与扫描时间无关。

在对外部高速脉冲计数时，梯形图中高速计数器的线圈应一直通电，以表示与它有关的输入点已被使用，其他高速计数器的处理不能与它冲突。

可用运行时一直为ON的M8000的常开触点来驱动高速计数器的线圈。

例如在图1中，当X14为ON时，选择了高速计数器C235，从表3–7可知，C235的计数输入端是X0，但是它并不在程序中出现，计数信号不是X14提供的。

表1给出了各高速计数器对应的输入端子的元件号，表中的U、D分别为加、减计数输入，A、B分别为A、B相输入，R为复位输入，S为置位输入。

2．一相高速计数器C235～C240为一相无起动/复位输入端的高速计数器，C24l～C245为一相带起动/复位端的高速计数器，可用M8235～M8245来设置C235～C2415的计数方向，M为ON时为减计数，为OFF 时为加计数。

C235～C240只能用RST指令来复位。

图1中的C244是1相带起动/复位端的高速计数器，由表1可知，Xl和X6分别为复位输入端和起动输入端，它们的复位和起动与扫描工作方式无关，其作用是立即的和直接的。

如果X12为ON，一旦X6变为ON，立即开始计数，计数输入端为X0。

X6变为OFF，立即停止计数，C244的设定值由D0和D1指定。

除了用Xl来立即复位外，也可以在梯形图中用复位指令复位。

3. 两相双向计数器两相双向计数器(C246～C250)有一个加计数输入端和一个减计数输入端，例如C246的加、减计数输入端分别是X0和Xl，在计数器的线圈通电时，在X0的上升沿，计数器的当前值加1，在X1的上升沿，计数器的当前值减l。

绝对编码器在二炼钢氧枪行程中的应用单位：水钢炼钢厂姓名：张志华目录一、慨述------------------------------------------------------------------------1页1.设备介绍------------------------------------------------------1页1.1氧枪外部设备-----------------------------------------1页1.2氧枪外部设备-----------------------------------------1页2.氧枪原设计分析---------------------------------------------2页2.1氧枪控制介绍-----------------------------------------2页2.2存在的问题--------------------------------------------2页二、改造措施---------------------------------------------------------------3页1.采集信号选择------------------------------------------------3页2.信号处理------------------------------------------------------3页3.绝对编码器安装位置选择---------------------------------5页4.校枪模式改变------------------------------------------------5页三、结束语---------------------------------------------------------------------6页利用PLC实现炼钢转炉工艺过程数据采集管理系统摘要：水钢炼钢厂生产过程大部分实现了自动控制，但生产过程的数据仍然依靠人工录入、人工统计，为此建立数据采集系统以成必要。

1、高速计数器的数量及编号
高速计数器在程序中使用时的地址编号用HSCn来表示， HSC表编程元件名称为高速计数器，n（n=0~5）为编号。
每个高速计数器的计数结果都对应有一个当前值寄存器。 编程时可通过地址HCx（x=0~5）来读取高速计数器的当前值。
不同型号的PLC主机，高速计数器的数量对应如下表所示。
4）在第4页设置当前值等于预置值时产生中 断（中断事件编号为12），使用默认的中断程序 符号名COUNT_EQ。
向导允许高速计数器按多个步骤进行计数， 即在中断程序中修改某些参数，例如修改计数器的 计数方向、当前值和预置值，并将另一个中断程序 连接至相同的中断事件。
本例设置编程2步，在中断程序COUNT_EQ中，
A相 B相
a）正转
A相 B相
b）反转
③ 三通道增量式编码器
编码器内部除了有双通道增量式编码器的两对光 耦合器外，在脉冲码盘的另外一个通道有一个透光段， 每转一圈，输出一个脉冲，该脉冲称为Z相零位脉冲， 用作系统清零信号，或坐标的原点，以减少测量的积 累误差。
2、绝对式编码器
N位绝对式编码器有N个码道，最外层的码道对 应编码的最低位。每一码道有一个光耦合器，用来读 取该码道的0、1数据。绝对式编码器输出的N位二进 制数反映了运动物体所处的绝对位置，根据位置的变 化情况，可以判别出旋转的方向。
S7-200的高速计数器有4类工作模式，共有12种。每个模 式各有不同，可通过编程，使用定义高速计数器指令HDEF来 选定工作模式。
1、高速计数器的工作模式
2、高速计数器的工作模式说明
从各个高速计数器的工作模式的描述可知：6个 高速计数器具有不完全相同的功能，最多可能有12种 工作模式，可分为四种类型。下面以HC1的工作模式 为例加以说明。

利用S7-200 PLC的高速计数器进行数据采集摘要：介绍了西门子S7-214可编程序控制器在气体在线监测系统中的应用，主要阐述了利用PLC的高速计数器对8路通道进行数据采集。

关键词：可编程序控制器；溶解气体分析法；高速计数器；在线监测西门子公司的S7-200系列可编程序控制器（PLC）是继S5系列后的新产品。

该系列PLC具有模拟量处理、通讯联网、系统诊断、中断处理和高速计数等功能。

他将模块式和一体式PLC 的优点结合起来，即CPU本身自带一部分I／O，同时又具有扩展能力；编程软件STEP7-Micro 为用户提供了界面友好而功能强大的开发工具；其配套的E2PROM存储卡也使修改和调试程序、维护设备十分方便和可靠。

CPU214是S7-200系列PLC中的典型产品，其具有2048字程序存储器，2048字数据存储器；基本单元有14点输入和10点输出，最多可支持7个附加的扩展I／O 模块（包括模拟量模块），最多可使用共计64个I／O点；128个计时器（1 ms分辨率4个，10 ms分辨率16个，100 ms分辨率108个）；128个计数器（96个加计数器，32个加／减计数器）；中断能力强（自由端口通讯接收或发送中断，4个输入信号中断，2个时间中断，7个高速计数器中断，2个脉冲串中断）；1个最高可接收2 kHz脉冲输入的高速计数器，2个最高可接收7 kHz脉冲输入的高速计数器，支持×1方式的正交脉冲（AB相）输入，能以7 KHz速率计数，支持×4方式的正交脉冲（AB相）输入，能以28 kHz速率计数；具有2个脉冲输出，能选择脉冲串输出（PTO）方式或脉宽调制输出（PWM）方式；有内藏的实时日历时钟。

变压器油中溶解气体分析法（DGA）［1］是利用不同类型的变压器故障对应不同的变压器油中溶解气体浓度性质，通过分析故障特征气体的浓度来获知变压器故障类型［2］。

由于DGA法能够在不停电的情况下进行故障检测，不受外界影响，可以定期在变压器运行过程中对其内部故障进行诊断。

云端化
总结词
云端化是数据采集与分析工具的另一个重要发展趋势。
详细描述
通过将数据存储在云端，可以实现数据的集中管理和远程访问，方便跨地域协作和实时数据分析。同时，云端化 还有助于降低数据丢失的风险和提高数据安全性。
定制化
总结词
为了满足不同行业和企业的特定需求，数据采集与分析工具正朝着定制化方向发 展。
ห้องสมุดไป่ตู้回归分析
通过建立回归模型，对数据进 行预测和分析，以了解自变量 和因变量之间的关系。
聚类分析
通过聚类算法将数据分成若干 个类别，以便于对数据进行分
类和分组。
数据可视化
图表展示
通过各种图表（如柱状图、折线图、饼图等）展示数据的分布和变化 情况，帮助用户直观地了解数据。
数据地图
通过数据地图展示数据的地理分布情况，帮助用户了解不同地区的数 据差异。
数据质量参差不齐
设备运行数据的采集可能会受到多种 因素的影响，如传感器精度、数据传 输问题等，导致数据质量参差不齐， 影响分析结果的准确性。
05
CATALOGUE
数据采集与分析工具的发展趋势
智能化
总结词
随着人工智能和机器学习技术的不断发展，数据采集与分析工具正朝着智能化 方向迈进。
详细描述
智能化数据采集与分析工具能够自动识别异常情况、预测设备故障并及时采取 措施，提高设备维护的效率和准确性。
数据采集卡
插入计算机主板，能够实 时采集设备数据，并通过 软件进行分析。
嵌入式系统
集成在设备内部，负责数 据的采集、存储和处理， 便于远程监控和管理。
软件应用
数据采集软件
用于接收硬件设备采集的数据，并进行初步处理和存 储。

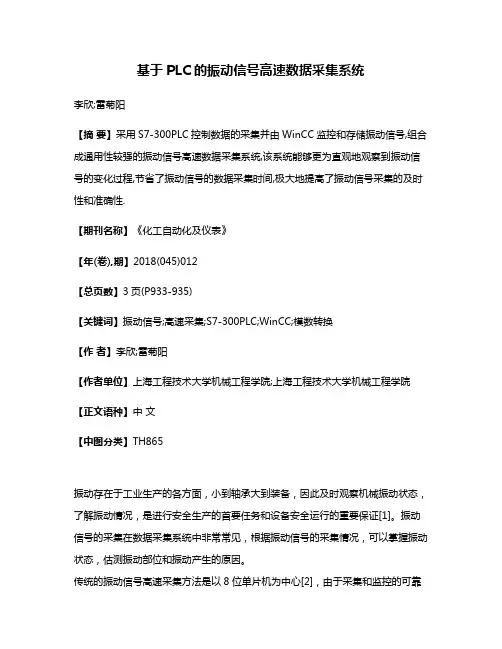

基于PLC的振动信号高速数据采集系统李欣;雷菊阳【摘要】采用S7-300PLC控制数据的采集并由WinCC监控和存储振动信号,组合成通用性较强的振动信号高速数据采集系统,该系统能够更为直观地观察到振动信号的变化过程,节省了振动信号的数据采集时间,极大地提高了振动信号采集的及时性和准确性.【期刊名称】《化工自动化及仪表》【年(卷),期】2018(045)012【总页数】3页(P933-935)【关键词】振动信号;高速采集;S7-300PLC;WinCC;模数转换【作者】李欣;雷菊阳【作者单位】上海工程技术大学机械工程学院;上海工程技术大学机械工程学院【正文语种】中文【中图分类】TH865振动存在于工业生产的各方面，小到轴承大到装备，因此及时观察机械振动状态，了解振动情况，是进行安全生产的首要任务和设备安全运行的重要保证[1]。

振动信号的采集在数据采集系统中非常常见，根据振动信号的采集情况，可以掌握振动状态，估测振动部位和振动产生的原因。

传统的振动信号高速采集方法是以8位单片机为中心[2]，由于采集和监控的可靠性与准确性、周期长短与造价高低以及使用是否方便等问题，很难对振动状态进行及时反馈。

笔者采用S7-300PLC和上位机WinCC结合的方法建立振动数据采集系统，利用S7-300PLC对振动信号进行循环扫描，WinCC进行归档数据并监控振动信号采集过程。

1 系统设计在振动信号采集阶段，重点讨论振动信号的滤波和收集。

根据设计需求，选用S7-300PLC作为振动信号采集从机与作为数据归档处理主机的WinCC进行数据采集，以利于实现振动信号数据采集的灵活性[3]。

S7-300PLC数据处理模块通过对加速度传感器采集到的振动信号进行模数转换，然后将PLC采集到的数据传送到WinCC，WinCC对数据进行归档和监控。

本项目采用分开设置的方式对PLC和WinCC进行组态。

1.1 S7-300PLC对振动信号的采集S7-300PLC采集振动信号的过程如图1所示。

基于dsPIC 单片机的数据采集 控制器
自动化系：
1 绪论
? 伴随着我国经济的高速发展，电力能源的需求 也在不断增长。为满足这种需求，在不断增加 发电量的基础上，必须同时加强电力需求侧管 理。电力数据采集器是需求侧管理设备中重要 的一环，也是数量上最多的现场设备之一。该 设备的性能指标直接影响到电力系统“需求侧 管理”的效果。
? (2)主要功能
? 利用该总线，可实现下列功能：
? A 主控板检测挂接在CAN总线上的通讯板，并 配置地址；
? B 主控板实现设定参数的下传（系统参数、表 组信息、主站端口、表计端口）；
? C 当通讯板采集数据之后，将采集结果传送到 主控板；
感谢各位老师在百忙之中参 加我的论文答辩 !
? 该课题采用62LV256_ISSI_43253、 M29W128GL、SN74LVTH573三种存储器， 存储器电路如图3-12。
? 这几种存储器擦写次数多(大于10 000次)、写 入速度快(小于10 ms)、抗干扰能力强、数据 不易丢失、体积小等特点。而且他是采用了 I2C总线式进行数据读写的串行器件，占用很 少的资源和I／O线，并且支持在线编程，进行 数据实时的存取十分方便。
? 各个板卡的控制核心均为 dsPIC单片机，单片 机可通过外部扩展的存储器来存储采集到得电 量信息等待向上PC机传输。各个板卡通过 CAN总线进行通讯，并与一个以ARM芯片为 控制核心的控制器相连，此控制器接有键盘、 显示器、USB接口等模块，可以进行相关参数 的设置和读写，通过USB接口可以现场采集数 据采集卡采集到得数据以备分析检测。
? 该产品具有以下特点： 具有隔离及总线保护功能于一身； 同一个网络最大可连接32 个节点； 单一的+5V 供电； RSM485CT 最大波特率9600bps； RSM485CHT 最大波特率115200bps； 电磁辐射EME 极低； 电磁抗干扰EMI 性极高； 传输线：0.75mm2 双绞线或普通导线； 外形尺寸：长19 * 宽16*高7(单位：mm)。

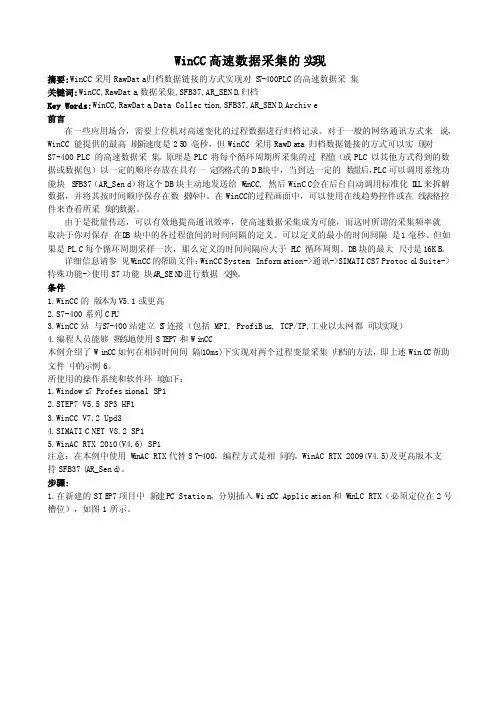

WinCC高‎速数据采集的‎实现摘要:WinCC采用RawDat‎a归档数据链接‎的方式实现对‎S7-400PLC的高速数据采‎集关键词:WinCC,RawDat‎a,数据采集,SFB37,AR_SEN‎D,归档Key Words:WinCC,RawDat‎a,Data Collec‎t ion,SFB37,AR_SEN‎D,Archiv‎e前言在一些应用场‎合，需要上位机对‎高速变化的过‎程数据进行归‎档记录。

对于一般的网‎络通讯方式来‎说，WinCC 能提供的最高‎刷新速度是2‎50 毫秒，但WinCC‎采用RawD‎a ta 归档数据链接‎的方式可以实‎现对S7-400 PLC 的高速数据采‎集。

原理是PLC‎将每个循环周‎期所采集的过‎程值（或PLC 以其他方式得‎到的数据或数‎据包）以一定的顺序‎存放在具有一‎定的格式的D‎B块中，当到达一定的‎数量后，PLC可以调‎用系统功能块‎S FB37（AR_Sen‎d）将这个DB块‎主动地发送给‎W i nCC, 然后WinC‎C会在后台自‎动调用标准化‎D L L来拆解‎数据，并将其按时间‎顺序保存在数‎据库中。

在WinCC‎的过程画面中‎，可以使用在线‎趋势控件或在‎线表格控件来查看所采‎集的数据。

由于是批量传‎送，可以有效地提‎高通讯效率，使高速数据采‎集成为可能，而这时所谓的‎采集频率就取‎决于你对保存‎在D B 块中的各过程‎值间的时间间‎隔的定义。

可以定义的最‎小的时间间隔‎是1毫秒。

但如果是PL‎C每个循环周期‎采样一次，那么定义的时‎间间隔应大于‎P L C 循环周期。

DB块的最大‎尺寸是16K‎B。

详细信息请参‎见W inCC‎的帮助文件：WinCC System‎Inform‎a tion->通讯->SIMATI‎C S7 Protoc‎o l Suite->特殊功能->使用S7功能‎块A R_SE‎N D进行数据‎交换。

表 4 数据结构
参数
数 据 结 构
电压 电流 水压 水位 流速
百位 百位 千位 百位 千位
十位 十位 百位 十位 百位
个 位 十分位 百分位 个 位 十分位 — 十 位 个 位 — 个 位 十分位 — 十 位 个 位 十分位
— — — — 百分位
图 2 14 min 内每 min 的流量

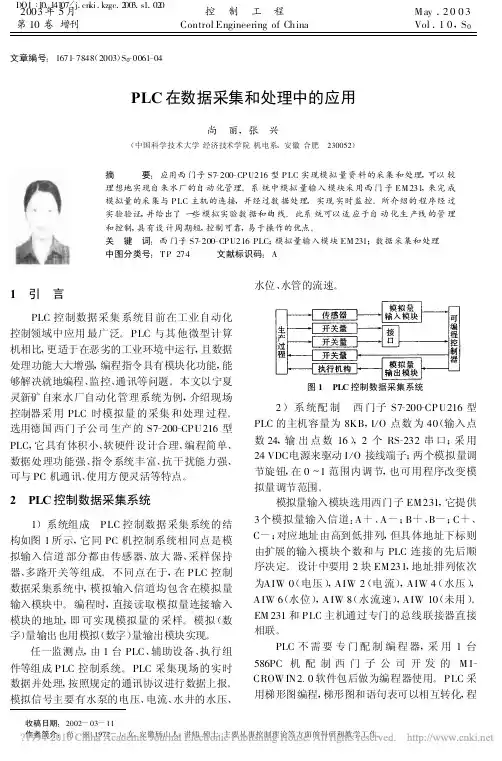

采样周期首先要符合香农采样定理 , 此外 , 还 必须从 技术和经济指 标综合考虑 。 采样时间太 短 , 不仅增加 CP U 不必要的负担 , 而且要求 A/D 转换精度高 , 可能和已选定的 A/ D 转换精度不匹 配 。由于检测仪表精度的限制 , 过分追求高 A/D 转换精度变得毫无意义 。 在工程上 , 大多采用实 验加分析的方法确定采样周期 。根据工程实验和 对象物理特性 , 选取的各模拟量信号采样周期见 表 1。
模拟量输入模块选用西门子 EM231 , 它提供 3个模拟量输入信道 :A +、A -;B +、B -;C +、 C -;对应地址由高到低排列 , 但具体地址下标则 由扩展的输入模块个数和与 PLC 连接的先后顺 序决定 。 设计中要用 2 块 EM231 , 地址排列依次 为AIW 0(电压), AIW 2(电 流), AIW 4(水压), AIW 6(水位), AIW 8(水流速), AIW 10(未用)。 EM 231 和 P LC 主机通过专门的总线联接器直接 相联 。
· 63 ·
达式为 y n = xn · K n/ 212
设系统偏移量为 E n , 则实际过程量为 yN = En +y n = En +x n · K n/ 212
⑤BCD 码分离处理 实际的过程值要传送 到上位机并由模拟屏显示出来 , 因此必须对过程 值的各位进行分离并转化为 BCD 码 , 然后按规定 的通信规程进行数据传送 。各参数分离的位数说 明见表 4 。

PLC的高速数据采集分析与记录工具在工业现场，设备调试时经常遇到需要对PLC各种变量捕捉分析，优化控制时序，检查动作过程是否准确等情况；在设备运行时又需要对设备的运行状态进行全方位的监控和记录，方便设备故障后，故障过程的重现与故障原因的分析，尤其一些控制逻辑复杂的设备，这种需求更加突出。

在一般情况下，SCADA监控软件的趋势记录就可以满足需求，但是SCADA在趋势与记录上存在很大的劣势，比如，采集数据量大的系统艾驰商城（系统本身庞大，需要采集的数据点多），采集速度要求高的系统（系统本身运行快，要求最大程度复现控制器内艾驰商城逻辑与数据的处理过程，如西门子TDC等），这些情况下，单纯的依靠SCADA已经无法满足我们的需要，那么就需要专用的数据采集分析与记录工具帮我们完成。

下面是对PLC的一些数据采集与记录工具的介绍。

1）、iba公司的PDA既然要说数据采集记录工具，首先要提的当然是强大的PDA，软件本身支持很多驱动，可以选择带硬件支持的版本，一般采用控制器连接iba公司的模块，模块通过光纤连接工控机的配置方法，艾驰商城能够最大限度提高速度，当然也有纯软件的版本，这个软件在钢铁行业应用的比较多，如轧制过程的数据采集记录。

（不过，这个软件的价格我只能呵呵了），软件截图：2）、AUTEM公司的PLC-ANALYZER pro关于此软件，同样提供多种驱动。

支持的 PLC-Driver有Siemens SIMATIC S7 / C7 / M7, SAIA xx7, VIPA, SIMATIC S5, Siemens LOGO!, SINUMERIK, SIMOTION, BOSCH, CoDeSys, PILZ, Phoenix, Jetter, Allen-Bradley, GE Fanuc, HITACHI, OMRON, Mitsubishi, Schneider, AUTEM AD_USB-Box®, Beckhoff TwinCat等，对于西门子的PLC，支持MPI/PROFIBUS/ETHERNET等，但是在软件的实际使用时你会发现，艾驰商城软件功能较PDA逊色不少。

通道隔离型AD数据采集模块数据采集输入通道隔离后不会产生地线环流和相互干扰概述Sunyuan ISO AD系列全隔离型模拟量转数字量产品(亚当模块)可实现多个传感器和主机之间的信号安全隔离和高精度数据采集、隔离转换、监控与传输。

产品广泛应用于RS-232/485总线工业自动化控制系统，4-20mA / 0-10V信号测量、监视和控制，小信号的测量以及工业现场信号隔离及长线传输等远程监控场合。

通过软件的配置，可接入多种传感器类型，包括电流输出型、电压输出型等等。

ISO AD系列产品按工业标准设计制造，各输入通道之间信号完全独立隔离（不共地）。

每一路独立通道中信号输入 / 输出之间也是隔离的，隔离电压3KVDC，抗干扰能力强，可靠性高。

工作温度范围- 45℃～+80℃。

产品内部包括模拟信号隔离放大器、电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信等模块。

每个串口最多可接256只ISO AD系列模块，通讯方式采用ASCII码字符通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由用户设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于主机编程。

ISO AD系列AD产品是基于单片机的智能监测和控制系统，所有用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。

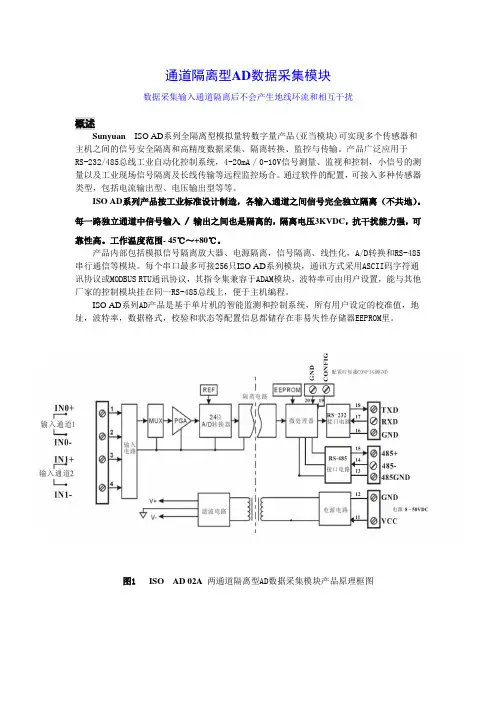

图1ISO AD 02A 两通道隔离型AD数据采集模块产品原理框图图2 ISO AD 04A 四通道隔离型AD 数据采集模块产品原理框图产品特点● 低成本、小体积模块化设计方便桌面或导轨安装使用 ● 可直接根据现场数据采集显示结果进行监控典型应用● 模拟量4-20mA/0-10V 采集隔离及变送● 各输入信号通道之间全隔离，隔离电压3000VDC● 数据采集隔离转换成RS485/232支持Modbus RTU 通讯协议 ● 测量精度优于0.05%，可以程控校准模块精度 ● 信号输入 / 输出之间隔离耐压3000VDC● 宽电源供电范围：8 — 50VDC● 可靠性高，编程方便，易于安装和布线 ● 用户可编程设置目标模块地址、波特率等 ● 工业设备运行测量、监视和远程控制 ● 智能楼宇控制、安防工程等自动化系统监控 ● RS232/485总线工业自动化系统远程监测 ● 传感器信号隔离转换及长线传输 ● 模拟信号A/D 转换、调整及远程变送 ● 工业现场多路运行数据的获取与记录 ● 医疗、工控产品开发产品选型通道间隔离方式通道数输入电压或电流信号值ISO:通道间隔离02：两通道U1：0-5V A1：0-1mA SY：通道非隔离04：四通道U2：0-10V A2：0-10mA （共地） U3：0-75mV A3：0-20mAU4：0-2.5V A4：4-20mAU5：0-±5V A5：0-±1mAU6：0-±10V A6：0-±10mAU7：0-±100mV A7：0-±20mAU8：用户自定义A8：用户自定义备注：ISO表示通道隔离，SY表示通道非隔离；AD表示A/D采集转换模块。
