101规约和104规约介绍

101.104子站端通讯规约

101规约和104规约常用于调度中心和子站之间通讯。

101规约一般用于串口通讯，也可用UDP方式；

104规约则用于网络通讯，采用TCP/IP方式。

目前公司在eComm和DCAP系统中只有101规约和104规约发送端（即子站端/从站端）软件，没有接收端（即主站端）软件；而PDS 系统中，有101规约和104规约接收端（即主站端）软件，以及104规约发送端（即子站端）软件。

步骤

1确认信息

(1)101串口UDP

104 网口TCP/TIP 提供本机和对方IP 和端口

(2)配置文件公共地址链路地址域长度单点遥还是双点遥

信信息对象地址长度等 主站-〉子站总召报文：68 09 09 68 73 1F 64 01 061F0000 14

30 16 链路地址传送原因公共地址信息对象地址

(3) 点表数据对照表

2新建通讯设备

※DCAP 参数数据管理工具

※ECOMM 新建通讯设备

新建通讯设备类型为TCPSERVER

查看安装盘中是否有101.104规约

Config104.exe 必须和数据库ecomm.mdb 在同一个

文件目录下

3修改配置

DCAP 在Comm101Rtu.ini 中修改其相关配置

ECOMM 进入Config104XML.exe 新建配置,另存一个文件如

104xml

4生成数据对照表 ※DCAP 用CTMfor104.exe根据已给点表生成数据对照表ECOMM 在进入Config104XML.exe 新建配置,另存一个文件如

104xml 后修改其配置

5启动通讯程序

DCAP 启动Comm101Rtu.exe

ECOMM 新建通道在Root (ecomm节点)上新建通道把已另存的104xml文件上传到通道启动Ecommserver

=调试诊断

合集下载

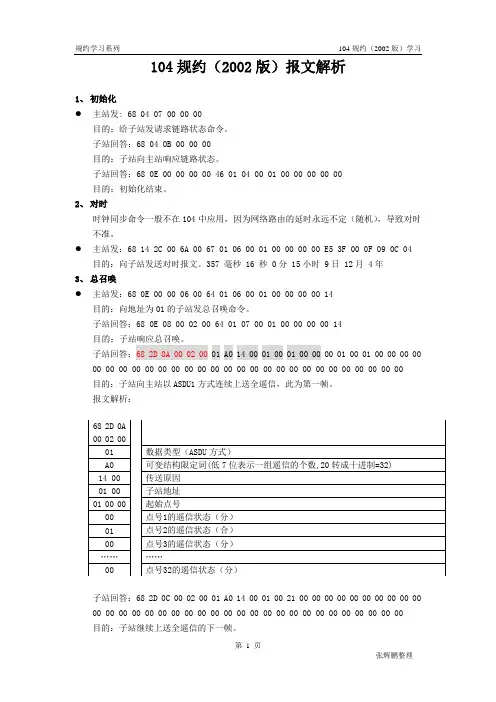

104规约学习(非常好)

104规约学习(非常好)

规约学习系列 104规约（2002版）学习

第 1 页

张辉鹏整理 104规约（2002版）报文解析

1、 初始化

 主站发: 68 04 07 00 00 00

目的：给子站发请求链路状态命令。

子站回答：68 04 0B 00 00 00

目的：子站向主站响应链路状态。

子站回答：68 0E 00 00 00 00 46 01 04 00 01 00 00 00 00 00

目的：初始化结束。

2、 对时

时钟同步命令一般不在104中应用，因为网络路由的延时永远不定（随机），导致对时不准。

 主站发：68 14 2C 00 6A 00 67 01 06 00 01 00 00 00 00 E5 3F 00 0F 09 0C 04

目的：向子站发送对时报文。357 毫秒 16 秒 0分 15小时 9日 12月 4年

3、 总召唤

 主站发：68 0E 00 00 06 00 64 01 06 00 01 00 00 00 00 14

目的：向地址为01的子站发总召唤命令。

子站回答：68 0E 08 00 02 00 64 01 07 00 01 00 00 00 00 14

目的：子站响应总召唤。

子站回答：68 2D 0A 00 02 00 01 A0 14 00 01 00 01 00 00 00 01 00 01 00 00 00 00

00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00

目的：子站向主站以ASDU1方式连续上送全遥信，此为第一帧。

报文解析：

子站回答：68 2D 0C 00 02 00 01 A0 14 00 01 00 21 00 00 00 00 00 00 00 00 00 00

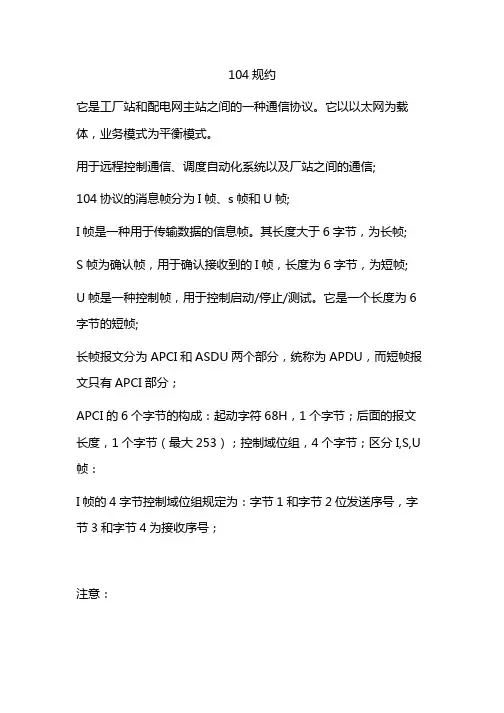

104规约

104规约

104规约

它是工厂站和配电网主站之间的一种通信协议。它以以太网为载体，业务模式为平衡模式。

用于远程控制通信、调度自动化系统以及厂站之间的通信;

104协议的消息帧分为I帧、s帧和U帧;

I帧是一种用于传输数据的信息帧。其长度大于6字节，为长帧;

S帧为确认帧，用于确认接收到的I帧，长度为6字节，为短帧;

U帧是一种控制帧，用于控制启动/停止/测试。它是一个长度为6字节的短帧;

长帧报文分为APCI和ASDU两个部分，统称为APDU，而短帧报文只有APCI部分；

APCI的6个字节的构成：起动字符68H，1个字节；后面的报文长度，1个字节（最大253）；控制域位组，4个字节；区分I,S,U帧：

I帧的4字节控制域位组规定为：字节1和字节2位发送序号，字节3和字节4为接收序号；

注意： 1.由于字节1和字节3的最低位固定为0，不用于构成序号，所以在计算序号时，要先转换成十进制数值，再除以2；

2.由于低位字节在前，高位字节在后，所以计算时要先做颠倒；

S帧的字节1固定为01H，字节2固定为00H，字节3和字节4位接收序号计算时仍要注意以上两点；

U帧的字节2,3,4均固定为00H，字节1包含TESTFR,STARTDT,STOPDT三种功能，同时只能激活其中的一种功能；启动（STARTDT）和停止（STOPDT）都是由主站（104的客户端）发起的，先由主站发送生效报文，子站随后确认。而主站和子站都可发送测试（TESTFR）报文，由另一方确认。

客户端发起：（请求连接报文和确认连接报文）

STARTDT：68 04 07 00 00 00（启动激活）；68 04 0B 00 00 00（启动确认）

07 = 00000111，最后两个1表示信息传输格式为U格式，倒数第3个1

表示请求连接；

0B = 00001011，最后两个1表示信息传输格式为U格式，倒数第4个1

表示连接确认； 客户端发起：

iec104规约中单点和双点遥控的区别

iec104规约中单点和双点遥控的区别

第 1 页 共 2 页 iec104规约中单点和双点遥控的区别

（原创版）

目录

1.IEC101 和 IEC104 规约的简介

2.单点和双点遥控的定义

3.单点和双点遥控在 IEC101 和 IEC104 规约中的应用

4.单点和双点遥控的区别

5.结论

正文

IEC101 和 IEC104 是两个用于电力系统自动化和远程控制的国际标准。IEC101 规约主要用于电力系统的遥信和遥测，而 IEC104 规约则用于电力系统的遥控。在这两个规约中，单点和双点遥控是两种常见的遥控方式。

单点遥控和双点遥控的定义如下：

单点遥控：在电力系统中，通过一个遥控点对一个被控设备进行控制。例如，通过一个遥控点控制一个开关的合闸或分闸。

双点遥控：在电力系统中，通过两个遥控点对一个被控设备进行控制。例如，通过一个遥控点控制一个开关的合闸，通过另一个遥控点控制该开关的分闸。

在 IEC101 和 IEC104 规约中，单点和双点遥控都被广泛应用。然而，这两种遥控方式有一些区别：

1.控制方式不同：单点遥控只涉及一个遥控点和一个被控点，而双点遥控涉及两个遥控点和一个被控点。因此，双点遥控的控制方式更为复杂。

2.应用场景不同：单点遥控通常用于对电力系统中的单个设备进行控 第 2 页 共 2 页 制，例如开关、断路器等。双点遥控则用于对电力系统中的多个设备进行协同控制，例如并联或串联控制。

3.通信方式不同：单点遥控只涉及一条通信链路，而双点遥控涉及两条通信链路。因此，双点遥控的通信方式更为复杂。

总的来说，单点和双点遥控在 IEC101 和 IEC104 规约中都有重要的应用，但它们有一些本质的区别。单点遥控适用于对单个设备进行控制，而双点遥控适用于对多个设备进行协同控制。

104规约简介

104规约简介

104规约简介

104 规约简介

⼀ . 概述：101、104规约属于问答式异步通信⽅式。104必须与101规约同时配套使⽤。2002年国家经贸委正式发布，104规约的核⼼部分ASDU应⽤服务数据单元是101规约的定义，结合超⾼压公司的使⽤范围，对104规约的报⽂格式做⼀说明以便⼤家理解。更详细的请看104和101的2002年正式版本。104应⽤在tcp/lp 的1、2、3、4、7、层。

⼆ . 104报⽂格式1．APCI应⽤规约控制信息：它是所有发送/接收的报⽂头并可以单独发送。

APDU长度最⼤253，要除去启动符

68H和其本⾝

APDU是全报⽂

ASDU：应⽤服务数据单元

2．控制域分类：

控制域⼋位位组分为3种格式，每种格式的定义内容不⼀样。a. I格式：信息传输格式

b.U格式：未编号的控制功能类型格式

TEST.SPOPDT STARTDT 确认/⽣效只有⼀个是“1”之可能出03/13/23/43/83/07/0B 不可能出现其他码

c. S 格式 带编号的监视功能

例如： 发/收⼀组码： 68 04 01 00 96 77 这就S 格式，这是确认报⽂，在收报⽂经常出现。刚开机时⽤于链路连接，收发两端都收到这个报⽂说明链路通了，可以发其它命令报⽂。如果链路不通，主站会连发此报⽂2． ASDU 格式 应⽤服务数据单元 即信息区传输格式

传送原因： 1字节/2字节 各系统⾃定义，我们系统定义2字节。101定义1个字节。

公共地址： 1字节/2字 各系统⾃定义 我们系统定义2字节。101定义1个字节 信息对象地址：1字/2字节/3字节 我们系统定义3个字节，可以转16777215个信息，实际上2个字节就够65535。101定义2个字节。 可变帧结构限定词： 7位定义长度，最⼤127个信息。 SQ=0 每个信息都带地址。 SQ=1 只有带⼀个有起始地址，其他信息不带地址，按顺序排列，全YX 、全YC 时SQ 都为1. 信息：最少⼀个字节，例如⼀个遥信，最多的可达9个字节，SOE8个字节。
