101规约说明书

IEC非平衡式101调度

一． 规约简介

使用范围：IEC101调度主站

通讯介质:串口

二． 规约转换内容

 当前功能

本规约具有转换YC、YX、YM、YK功能

三．规约相关信息

 当前信息

1.“链路地址”/“应用层地址”均代表变电站地址，应由调度主站分配；

2.“遥测门槛”：遥测值的变化量超过此值，上送变化遥测；

3. “应用层地址采用双字节”：0－应用服务数据单元公共地址采用单字节；

1－应用服务数据单元公共地址采用双字节；

4. “信息体地址采用3字节”： 0－信息体地址2字节表示；

1－信息体地址3字节表示；

5. “采用单字节确认”：0－确认报文采用短报文方式；

1－确认报文采用单字节“0xe5”；

6. “装置状态信息体起始地址”：一般不使用，默认值设为0；

7. “双点遥信信息体起始地址”/“单点遥信信息体起始地址”/“遥测信息体起始地址”/ “遥脉信息体起始地址”/“步位置信息体起始地址”/“遥控信息体起始地址”

由主站确定，此数值应与主站保持一致；

8. “装置状态上送数量”：一般不使用，默认值设为0；

9. “双点遥信上送数量”/“单点遥信上送数量”/“步位置上送数量”/“遥测上送数量”/“遥脉上送数量”应按调度转发表的实际转发数量填写；

10. “单点遥信起始位置1开始”:在调度遥信转发表中单点遥信的实际起时序号；

11. “双点遥信占用2个遥信”：0－双点遥信占用1个遥信

1－双点遥信占用2个遥信

12. “双点遥信占用2个信息体地址”：0－双点遥信占用1个信息体地址

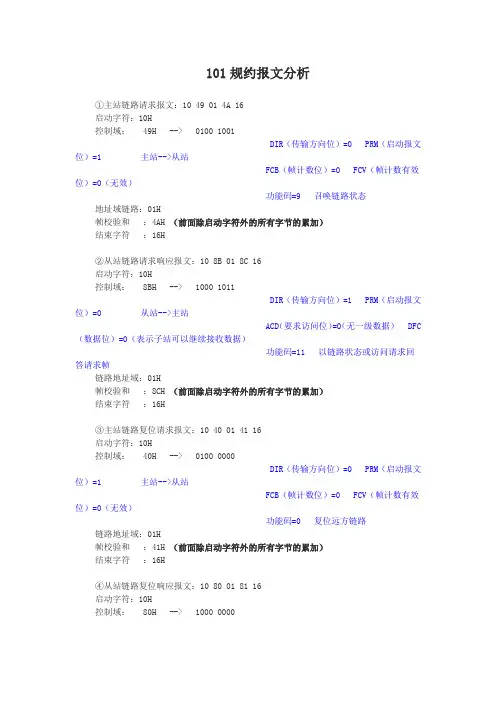

101规约报文分析

①主站链路请求报文：10 49 01 4A 16

启动字符：10H

控制域： 49H --> 0100 1001

DIR（传输方向位）=0 PRM（启动报文位）=1 主站-->从站

FCB（帧计数位）=0 FCV（帧计数有效位）=0（无效）

功能码=9 召唤链路状态

地址域链路：01H

帧校验和 ：4AH （前面除启动字符外的所有字节的累加）

结束字符 ：16H

②从站链路请求响应报文：10 8B 01 8C 16

启动字符：10H

控制域： 8BH --> 1000 1011

DIR（传输方向位）=1 PRM（启动报文位）=0 从站-->主站

ACD（要求访问位）=0（无一级数据） DFC（数据位）=0（表示子站可以继续接收数据）

功能码=11 以链路状态或访问请求回答请求帧

链路地址域：01H

帧校验和 ：8CH （前面除启动字符外的所有字节的累加）

结束字符 ：16H

③主站链路复位请求报文：10 40 01 41 16

启动字符：10H

控制域： 40H --> 0100 0000

DIR（传输方向位）=0 PRM（启动报文位）=1 主站-->从站

FCB（帧计数位）=0 FCV（帧计数有效位）=0（无效）

功能码=0 复位远方链路

链路地址域：01H

帧校验和 ：41H （前面除启动字符外的所有字节的累加）

结束字符 ：16H

④从站链路复位响应报文：10 80 01 81 16

使用说明IEC101装置规约

IEC101装置规约是用于电力系统监控与控制的通信协议之一，它定义了在电力监控系统中，通过传输数据来实现设备之间的通信和控制。本文将详细介绍IEC101装置规约的使用说明，以帮助读者更好地理解和应用该规约。

一、IEC101装置规约概述

IEC101装置规约是国际电工委员会（IEC）制定的一种通信协议，主要用于监控与控制电力系统中的遥测、遥信和遥控信息。该规约通过串行方式传输数据，采用了一系列规定的帧结构和数据格式，确保数据的可靠传输和正确解析。IEC101规约一般将工程测量值（遥测）、状态变位信息（遥信）和远方控制命令（遥控）作为基本的通信功能。

二、IEC101装置规约的运行机制

IEC101装置规约主要由三个层次构成：物理层、数据链路层和应用层。在物理层，IEC101规约使用标准的串行电平转换技术，将二进制数据转换为信号进行传输；在数据链路层，规定了传输帧的各个字段，包括起始字符、控制字段、地址字段和校验字段等；在应用层，定义了遥测、遥信和遥控信息的编码方式和解析方式。

三、IEC101装置规约的使用步骤

IEC101装置规约的使用步骤如下： 1. 配置通信参数：包括物理层参数、数据链路层参数和应用层参数。根据实际情况，设置通信波特率、校验方式、站址等参数。

2. 建立连接：规定了主站与从站之间的连接建立过程，包括主站发起请求、从站响应确认和建立连接。

3. 传输数据：主站向从站发送监控命令，从站根据命令执行相应操作，并反馈执行结果给主站。

4. 断开连接：规定了连接的结束过程，包括主站发送断开请求、从站响应确认和断开连接。

四、IEC101装置规约的应用范围

IEC101装置规约广泛应用于电力系统监控与控制领域，包括电网调度、变电站自动化、电力设备监测和控制等方面。它能够实现电力系统中各个设备之间的数据采集、信息交换和灵活控制，提高了电力系统的安全性、稳定性和可靠性。

1

IEC101装置规约 使用说明

一、 规约使用范围

规约号 通讯介质 适用范围

789 串口 采用IEC101规约与远动机、RTU等设备通信，处理遥测、遥信、遥脉、遥控遥调、定值等功能。

二、 规约可变选项

类别 标准格式 & 使用说明

数目=3

//可变选项总数目。

选项1=东凯101,WORD,0(0-1)

Option1=DK 101,WORD,0(0-1)

//置为1表示兼容天津东方凯发远动机101规约通信，此规约在IEC101基础上，扩充召唤定值，定值区号，修改定值，定值区号，动作事件报告上送。不配则默认为0。

选项2=西门子101,WORD,0(0-1)

Option2=XMZ101,WORD,0(0-1)

选项3=串口接收超时,WORD,2(1-300)

三、 装置相关信息

无

四、 装置可变选项

类别 标准格式 & 使用说明

数目=20

//“可变选项”条目总数。如果此数字小于实际条目数，则条目号超出此数的可变选项会被组态工具忽略，导致这些可变选项无法生效；大于实际条目数则组态会报错。

选项1=装置中断超时(秒),WORD,30(0-65535)

//超过此时间接收不到装置报文则判装置通讯中断，默认30秒无需修改。

选项2=遥控起始组号,WORD,10(0-65535)

Option2=yk first grp, WORD,10(0-65535)

//设置遥控、遥调的起始组号，与装置.txt文本中第一个遥控、遥调组组号一致。实际上这些组号从装置.txt文本中通过组标题也可以读出。

选项4=采用单点遥控方式,WORD,0(0-1)

Option4=single yk mode, WORD,0(0-1) 2

//设为0采用双点遥控，置为1采用单点遥控。默认为0。

选项5=遥信起始地址,WORD,1(0-65535)

Option5=yx fisrt addr, WORD,0(0-65535)
