10kV母线电压异常原因的分析与解决措施 眭晓飞

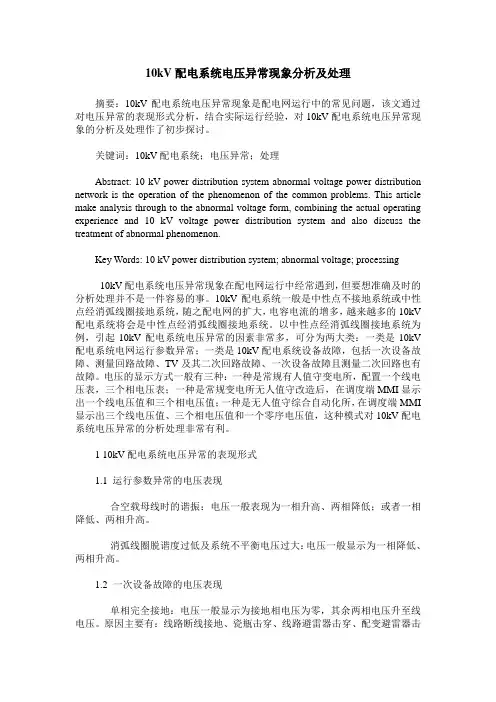

10kV配电系统电压异常现象分析及处理摘要：10kV配电系统电压异常现象是配电网运行中的常见问题，该文通过对电压异常的表现形式分析，结合实际运行经验，对10kV配电系统电压异常现象的分析及处理作了初步探讨。

关键词：10kV配电系统；电压异常；处理Abstract: 10 kV power distribution system abnormal voltage power distribution network is the operation of the phenomenon of the common problems. This article make analysis through to the abnormal voltage form, combining the actual operating experience and 10 kV voltage power distribution system and also discuss the treatment of abnormal phenomenon.Key Words: 10 kV power distribution system; abnormal voltage; processing10kV配电系统电压异常现象在配电网运行中经常遇到，但要想准确及时的分析处理并不是一件容易的事。

10kV配电系统一般是中性点不接地系统或中性点经消弧线圈接地系统，随之配电网的扩大，电容电流的增多，越来越多的10kV 配电系统将会是中性点经消弧线圈接地系统。

以中性点经消弧线圈接地系统为例，引起10kV配电系统电压异常的因素非常多，可分为两大类：一类是10kV 配电系统电网运行参数异常；一类是10kV配电系统设备故障，包括一次设备故障、测量回路故障、TV及其二次回路故障、一次设备故障且测量二次回路也有故障。

电压的显示方式一般有三种：一种是常规有人值守变电所，配置一个线电压表，三个相电压表；一种是常规变电所无人值守改造后，在调度端MMI显示出一个线电压值和三个相电压值；一种是无人值守综合自动化所，在调度端MMI 显示出三个线电压值、三个相电压值和一个零序电压值，这种模式对10kV配电系统电压异常的分析处理非常有利。

10kV电压异常原因分析及处理措施10kV电压异常原因分析及处理措施摘要：本文对电网实际运行中时常出现的10kV电压异常现象的原因进行分类，并逐一研究分析其产生机理，从而引出处理10kV电压异常措施的思路。

关键词：电压异常；负荷；接地；断线；消弧线圈；谐振0 前言电压的异常直接影响设备的运行技术指标、经济指标，甚至导致用户的用电设备无法正常工作，电网的安全与经济运行遭至破坏。

10kV母线是调度部门可以进行电压调控的最后一级母线，也是最直接影响用户电压质量的母线。

因此对10kV电压异常产生的根本原因进行分析研究，对消除电压异常和保障电网安全运行具有十分重要的意义。

1 负荷变化引起的电压偏移根据相关调压原则要求：变电站和直调电厂的10kV母线正常运行方式下的电压允许偏差为系统额定电压的0%―+7%。

而在实际电网运行中，在白天用电高峰时段，10kV母线可能低于10.0kV下限，在深夜用电低谷时段，10kV母线也可能高于10.7kV上限。

造成电网正常运行中电压偏移的原因是不同大小的功率在电网元件中传输会产生不同的电压降落。

功率由系统通过110kV降压变压器经变压后到达10kV母线，其等值电路图和相量图如图1所示。

在上图中，为归算到110kV变压器10kV侧的一次电压，为110kV变压器的二次电压，即10kV母线电压，S为传输的视在功率，为归算到110kV变压器10kV侧的传输电流，φ为与的相位差，XT为110kV变压器归算到二次侧的等值电抗，RT为110kV变压器归算到二次侧的等值电阻。

图中，就是电压降相量，即（RT+XT），将电压降相量分解为与二次电压同方向和相垂直的两个分量和。

称为电压降落的纵分量，称为电压降落的横分量。

而在电网实际计算中，由于电压降横分量很小，可以忽略不计，因此，其电压降可以省略简化成仅为电压降落的纵分量，以ΔU表示。

由图3可得ΔU的模值为，将、、代入上式可得，因此可以得出，10kV母线电压与传输功率的关系公式为：由上式可知，通过减少传输的有功负荷P、无功负荷Q、电阻RT和电抗XT，或者提高110kV侧电压U1的方法，可以减少电压降落，提高10kV电压；反之则降低10kV电压。

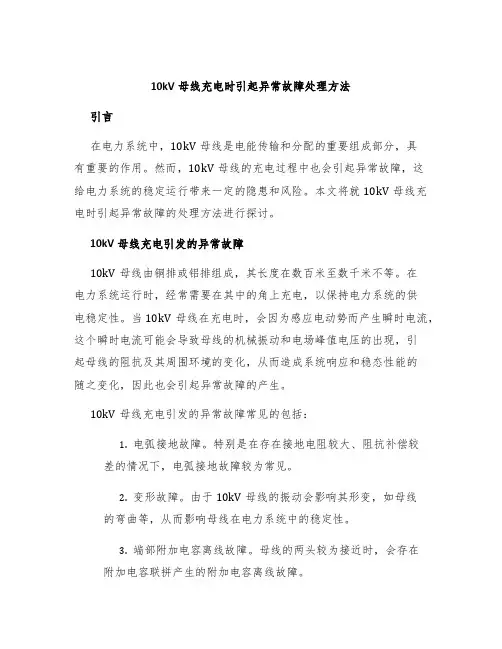

10kV母线充电时引起异常故障处理方法引言在电力系统中，10kV母线是电能传输和分配的重要组成部分，具有重要的作用。

然而，10kV母线的充电过程中也会引起异常故障，这给电力系统的稳定运行带来一定的隐患和风险。

本文将就10kV母线充电时引起异常故障的处理方法进行探讨。

10kV母线充电引发的异常故障10kV母线由铜排或铝排组成，其长度在数百米至数千米不等。

在电力系统运行时，经常需要在其中的角上充电，以保持电力系统的供电稳定性。

当10kV母线在充电时，会因为感应电动势而产生瞬时电流，这个瞬时电流可能会导致母线的机械振动和电场峰值电压的出现，引起母线的阻抗及其周围环境的变化，从而造成系统响应和稳态性能的随之变化，因此也会引起异常故障的产生。

10kV母线充电引发的异常故障常见的包括：1.电弧接地故障。

特别是在存在接地电阻较大、阻抗补偿较差的情况下，电弧接地故障较为常见。

2.变形故障。

由于10kV母线的振动会影响其形变，如母线的弯曲等，从而影响母线在电力系统中的稳定性。

3.端部附加电容离线故障。

母线的两头较为接近时，会存在附加电容联拼产生的附加电容离线故障。

异常故障的处理方法当10kV母线充电引发异常故障时，需要进行恰当的处理方法，以确保电力系统的正常运行。

一般来讲，处理方法可以从以下三个方面考虑：技术措施1.提高系统的绝缘水平。

绝缘水平的提高直接影响到系统的稳定性，通过采用更优质的绝缘材料，可以更好地处理10kV母线充电引发的异常故障。

2.提高系统的抗干扰能力。

干扰是10kV母线充电引发异常故障的主要原因之一，提高系统的抗干扰能力可以更好地保护系统的稳定性。

可以采用抗干扰装置等技术手段来提高其抗干扰能力。

前期措施1.在进行10kV母线充电前，需要对周边环境进行周密的检查，并做好相应的准备工作。

避免母线与其他金属设备接触，从而引发潜在的故障。

2.加强对电力系统运行的监控和管理，做好异常故障处理预案的制定和实施，确保在出现异常故障时能够迅速做出反应，保证电力系统的安全和稳定。

浅谈10kV母线电压异常分析及处理摘要：在小电流接地系统中，10kV PT电压异常时有发生，现结合220kV XX变电站发生的10kV PT电压异常分析和处理过程，对10kV PT电压异常的原因和预防措施进行了探究。

关键词：变电站；10kV PT；异常；故障辨析0事件现象220kV XX站值班人员在监盘时发现：监控机发出“220kV XX站10kV 2乙M母线电压异常”异常告警信号，经检查发现10kV 2乙M母线电压A相2.0kV，B相6.0kV，B相6.0kV，监盘人员立即将该情况报告当值值班长。

1.技术分析220kV XX站10kV 2乙M母线电压异常原因：10kV PT高压熔断器熔断、低压熔断器熔断、一次系统接地、断线故障、铁磁谐振、负载不对称、接线错误或松动、电压继电器辅助接点接触不良等。

1.110kV PT熔断器熔断1）当系统发生单相间歇电弧接地时，产生接地过电压。

电压可达正常相电压3—3.5 倍，可能使10kV PT铁芯饱和，激磁电流急剧增加，引起高压侧熔断器熔断，熔断相低压侧电压降低但不为零，此时低压侧非故障的两相电压保持正常相电压。

同时，由于高压侧发生熔断器熔断，低压侧伴随出现零序电压，此时的零序电压高于10kV母线接地信号告警定值，因此保护装置启动并发出母线接地信号。

2）当10kV PT低压熔断器熔断时，二次侧现象与高压侧相似，区别在于低压侧熔断器熔断，只会影响某一绕组电压，不会伴随出现零序电压，所以不会发出母线接地信号。

1.2一次系统接地、断线小电流接地系统单相接地故障可分为金属性接地与非金属性接地两类：1）当发生金属性接地时，接地电阻为零（或接近于零），中性点与故障相电压重合，故障相电压为零，非故障相电压上升为线电压（或接近于线电压）。

2）当发生非金属性接地时，由于接地电阻不确定性，造成二次电压异常，这就容易与10kV PT熔断器熔断故障混淆，但这种情况至少有一相电压超过正常时相电压，这就可以区分电压异常是系统非金属接地还是熔断器熔断所引起的。

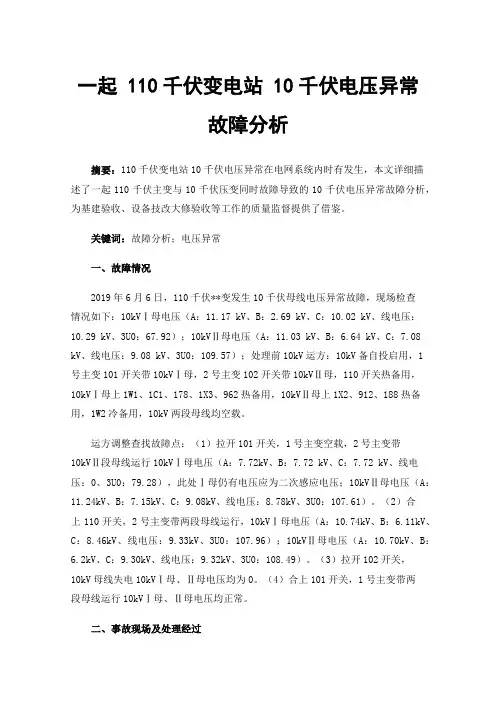

一起 110千伏变电站 10千伏电压异常故障分析摘要：110千伏变电站10千伏电压异常在电网系统内时有发生，本文详细描述了一起110千伏主变与10千伏压变同时故障导致的10千伏电压异常故障分析，为基建验收、设备技改大修验收等工作的质量监督提供了借鉴。

关键词：故障分析；电压异常一、故障情况2019年6月6日，110千伏**变发生10千伏母线电压异常故障，现场检查情况如下：10kVⅠ母电压（A：11.17 kV、B：2.69 kV、C：10.02 kV、线电压：10.29 kV、3U0：67.92）；10kVⅡ母电压（A：11.03 kV、B：6.64 kV、C：7.08 kV、线电压：9.08 kV、3U0：109.57）；处理前10kV运方：10kV备自投启用，1号主变101开关带10kVⅠ母，2号主变102开关带10kVⅡ母，110开关热备用，10kVⅠ母上1W1、1C1、178、1X3、962热备用，10kVⅡ母上1X2、912、188热备用，1W2冷备用，10kV两段母线均空载。

运方调整查找故障点：（1）拉开101开关，1号主变空载，2号主变带10kVⅡ段母线运行10kVⅠ母电压（A：7.72kV、B：7.72 kV、C：7.72 kV、线电压：0、3U0：79.28），此处Ⅰ母仍有电压应为二次感应电压；10kVⅡ母电压（A：11.24kV、B：7.15kV、C：9.08kV、线电压：8.78kV、3U0：107.61）。

（2）合上110开关，2号主变带两段母线运行，10kVⅠ母电压（A：10.74kV、B：6.11kV、C：8.46kV、线电压：9.33kV、3U0：107.96）；10kVⅡ母电压（A：10.70kV、B：6.2kV、C：9.30kV、线电压：9.32kV、3U0：108.49）。

（3）拉开102开关，10kV母线失电10kVⅠ母、Ⅱ母电压均为0。

（4）合上101开关，1号主变带两段母线运行10kVⅠ母、Ⅱ母电压均正常。

变电站10kV母线不平衡的原因分析及处理方法摘要：母线电压平衡维护和治理是电力调度中的一项非常重要的工作内容。

导致母线电压出现不平衡故障的因素有很多。

文章结合工程实例，详细分析了变电站10kv母线电压不平衡产生的原因分析，同时提出了母线电压不平衡的治理方法。

关键词：变电站；10kv母线不平衡；原因分析；处理方法随着电力行业的不断发展，电网调度自动化系统的作用显得更加的重要，其中母线功率是否平衡是对电能质量进行考核的重要指标，直接的反应了电网的运行状况。

如果母线出现功率不平衡的故障，那么必须对产生故障的原因进行及时的分析，并且针对产生的原因进行有效的治理，从而保证电网运行的正常和安全。

因此探究变电站10kv母线不平衡的原因及处理方法极为必要。

一、变电站母线保护概述母线是变电站的重要设备之一，又被称为汇流排，在整个电力运输和配送中起着十分关键的作用，因此，母线保护是变电站继电保护的重要组成部分。

母线故障在电力供应中属于非常严重的故障，直接影响了所有母线连接设备的安全可靠运行，容易导致大面积的停电事故和用电设备损坏事故，将对电力系统产生极为不利的影响。

母线保护措施和手段必须具备划分内部故障和外部故障的功能，并能确定具体的故障段落，从而立即采取短路故障切除措施，将电力供应中断带来的损失降到最小。

在变电站的电力供应系统中，母线的主要功能是将电能进行汇合和分配，当流进母线的电流等于从母线流出的电流时，母线处于正常运行情况，也就是差流为零。

当流进母线的电流与从母线流出的电流不相等，也就是差流不为零时，则可判断变电站的电力供应发生了故障。

如不能及时解决母线故障，则会造成母线回路内的所有电力设备受到不良影响，导致整个电力供应系统出现问题，而在变电站采取母线保护措施的目的就是保证差流一直维持在零的状态。

二、变电站10kV母线保护工作基本要求变电站的10k V母线具有短路水平高、影响范围大的特点，10k V母线故障主要是由设备老化、操作失误、自然灾害等引起的，当电力供应系统和设备受到冲击后，绝缘子对地放电，母线回路中产生单相接地故障，随后短路电弧发生位移，母线故障转为两相或三相接地短路。

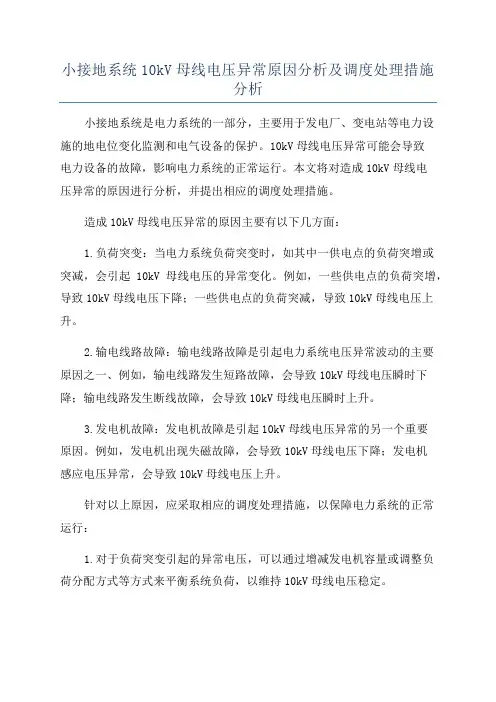

小接地系统10kV母线电压异常原因分析及调度处理措施分析小接地系统是电力系统的一部分，主要用于发电厂、变电站等电力设施的地电位变化监测和电气设备的保护。

10kV母线电压异常可能会导致电力设备的故障，影响电力系统的正常运行。

本文将对造成10kV母线电压异常的原因进行分析，并提出相应的调度处理措施。

造成10kV母线电压异常的原因主要有以下几方面：1.负荷突变：当电力系统负荷突变时，如其中一供电点的负荷突增或突减，会引起10kV母线电压的异常变化。

例如，一些供电点的负荷突增，导致10kV母线电压下降；一些供电点的负荷突减，导致10kV母线电压上升。

2.输电线路故障：输电线路故障是引起电力系统电压异常波动的主要原因之一、例如，输电线路发生短路故障，会导致10kV母线电压瞬时下降；输电线路发生断线故障，会导致10kV母线电压瞬时上升。

3.发电机故障：发电机故障是引起10kV母线电压异常的另一个重要原因。

例如，发电机出现失磁故障，会导致10kV母线电压下降；发电机感应电压异常，会导致10kV母线电压上升。

针对以上原因，应采取相应的调度处理措施，以保障电力系统的正常运行：1.对于负荷突变引起的异常电压，可以通过增减发电机容量或调整负荷分配方式等方式来平衡系统负荷，以维持10kV母线电压稳定。

2.对于输电线路故障引起的异常电压，应及时采取故障线路隔离、检修和恢复供电等措施，以保障10kV母线电压的稳定。

3.对于发电机故障引起的异常电压，应及时检修或更换故障发电机，以恢复10kV母线电压的正常运行。

此外，还可以通过合理调整电力系统的调度策略，采用优化的电力调度算法来降低10kV母线电压异常的概率。

综上所述，造成10kV母线电压异常的原因较多，调度处理应根据具体情况采取相应的措施。

通过合理的负荷管理、线路维护和设备检修等措施，可以最大程度地减少异常电压对电力系统的影响，保障电力系统的正常运行。

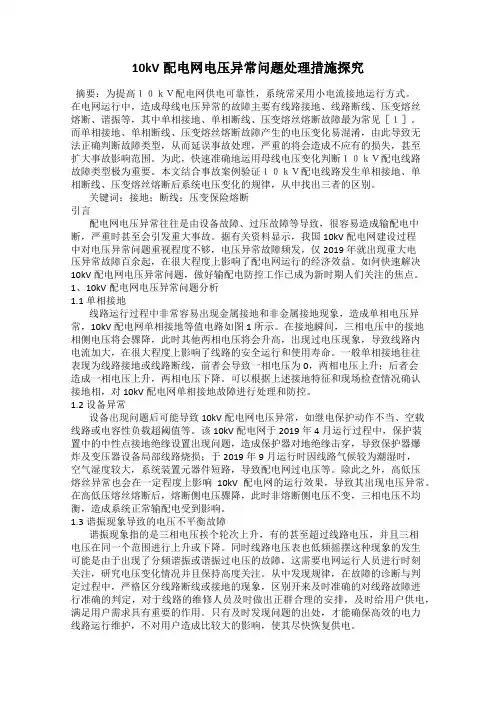

10kV配电网电压异常问题处理措施探究摘要：为提高１０ｋＶ配电网供电可靠性，系统常采用小电流接地运行方式。

在电网运行中，造成母线电压异常的故障主要有线路接地、线路断线、压变熔丝熔断、谐振等，其中单相接地、单相断线、压变熔丝熔断故障最为常见［１］。

而单相接地、单相断线、压变熔丝熔断故障产生的电压变化易混淆，由此导致无法正确判断故障类型，从而延误事故处理，严重的将会造成不应有的损失，甚至扩大事故影响范围。

为此，快速准确地运用母线电压变化判断１０ｋＶ配电线路故障类型极为重要。

本文结合事故案例验证１０ｋＶ配电线路发生单相接地、单相断线、压变熔丝熔断后系统电压变化的规律，从中找出三者的区别。

关键词：接地；断线；压变保险熔断引言配电网电压异常往往是由设备故障、过压故障等导致，很容易造成输配电中断，严重时甚至会引发重大事故。

据有关资料显示，我国10kV配电网建设过程中对电压异常问题重视程度不够，电压异常故障频发，仅2019年就出现重大电压异常故障百余起，在很大程度上影响了配电网运行的经济效益。

如何快速解决10kV配电网电压异常问题，做好输配电防控工作已成为新时期人们关注的焦点。

1、10kV配电网电压异常问题分析1.1单相接地线路运行过程中非常容易出现金属接地和非金属接地现象，造成单相电压异常，10kV配电网单相接地等值电路如图1所示。

在接地瞬间，三相电压中的接地相侧电压将会骤降，此时其他两相电压将会升高，出现过电压现象，导致线路内电流加大，在很大程度上影响了线路的安全运行和使用寿命。

一般单相接地往往表现为线路接地或线路断线，前者会导致一相电压为0，两相电压上升；后者会造成一相电压上升，两相电压下降。

可以根据上述接地特征和现场检查情况确认接地相，对10kV配电网单相接地故障进行处理和防控。

1.2设备异常设备出现问题后可能导致10kV配电网电压异常，如继电保护动作不当、空载线路或电容性负载超阈值等。

该10kV配电网于2019年4月运行过程中，保护装置中的中性点接地绝缘设置出现问题，造成保护器对地绝缘击穿，导致保护器爆炸及变压器设备局部线路烧损；于2019年9月运行时因线路气候较为潮湿时，空气湿度较大，系统装置元器件短路，导致配电网过电压等。

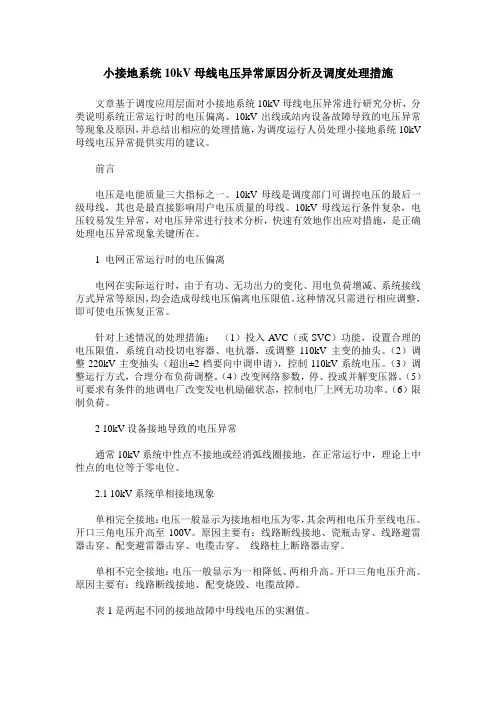

小接地系统10kV母线电压异常原因分析及调度处理措施文章基于调度应用层面对小接地系统10kV母线电压异常进行研究分析，分类说明系统正常运行时的电压偏离、10kV出线或站内设备故障导致的电压异常等现象及原因，并总结出相应的处理措施，为调度运行人员处理小接地系统10kV 母线电压异常提供实用的建议。

前言电压是电能质量三大指标之一。

10kV母线是调度部门可调控电压的最后一级母线，其也是最直接影响用户电压质量的母线。

10kV母线运行条件复杂，电压较易发生异常，对电压异常进行技术分析，快速有效地作出应对措施，是正确处理电压异常现象关键所在。

1 电网正常运行时的电压偏离电网在实际运行时，由于有功、无功出力的变化、用电负荷增减、系统接线方式异常等原因，均会造成母线电压偏离电压限值。

这种情况只需进行相应调整，即可使电压恢复正常。

针对上述情况的处理措施：（1）投入A VC（或SVC）功能，设置合理的电压限值，系统自动投切电容器、电抗器，或调整110kV主变的抽头。

（2）调整220kV主变抽头（超出±2档要向中调申请），控制110kV系统电压。

（3）调整运行方式，合理分布负荷调整。

（4）改变网络参数，停、投或并解变压器。

（5）可要求有条件的地调电厂改变发电机励磁状态，控制电厂上网无功功率。

（6）限制负荷。

2 10kV设备接地导致的电压异常通常10kV系统中性点不接地或经消弧线圈接地，在正常运行中，理论上中性点的电位等于零电位。

2.1 10kV系统单相接地现象单相完全接地：电压一般显示为接地相电压为零，其余两相电压升至线电压。

开口三角电压升高至100V。

原因主要有：线路断线接地、瓷瓶击穿、线路避雷器击穿、配变避雷器击穿、电缆击穿、线路柱上断路器击穿。

单相不完全接地：电压一般显示为一相降低、两相升高。

开口三角电压升高。

原因主要有：线路断线接地、配变烧毁、电缆故障。

表1是两起不同的接地故障中母线电压的实测值。

同时，SCADA系统出现母线接地信号。

10kV母线电压异常分析及处理康林春2010年10月26日目录一、母线电压异常的五个表象二、母线单相接地故障处理三、母线谐振处理四、母线PT高压保险熔断处理五、母线PT低压保险熔断处理六、母线电压三相消失的处理一、10kV母线电压异常的五个表象1、表象一：单相接地象征：10kV母线电压三相指示不平衡，接地相电压指示趋近于零，非接地相电压上升为线电压，三相电压的数值基本稳定，且伴随有母线接地告警的声光信号，所接保护及自动装置可能发电压回路断线信号。

2、表象二：谐振象征：A、常规：10kV母线电压三相指示同时或波浪形上升或降低，峰值可超过线电压，谷值可低于相电压（但不会为零），三相数值不稳定，可伴随有母线接地告警的声光信号。

B、特殊：10kV母线电压三相变动及波动不一，有类似于接地时的三相电压象征，也有一至两相不变，另两相或一相波动的情况，可间歇性或长时伴随有母线接地告警的声光信号，所接保护及自动装置可能发电压回路断线信号。

3、表象三：母线PT高压保险熔断象征：10kV母线电压三相指示不平衡，熔断相电压降低为2-3kV,非熔断相电压不变，三相电压的数值稳定，所接保护及自动装置发电压回路断线信号，偶尔会并发接地信号。

4、表象四：母线PT低压保险熔断象征：10kV母线电压三相指示不平衡，熔断相电压降低为0-1kV,非熔断相电压不变，三相电压的数值稳定，所接保护及自动装置发电压回路断线信号。

5、表象五：母线三相电压消失象征：10kV母线电压三相指示为零，所接保护及自动装置发电压回路断线信号，10kV进线及出线断路器有功及无功为零，电流存在有或无两种情况（分别对应母线失压及假失压两种状况）。

注：因调度管辖权限划分规定昆明地调配网组辖10kV旁路母线及以下设备，主网组辖10kV母线及以上设备，故而上述五个表异常中只有接地由配网组指挥查找及处理10kV母线上各分路的接地异常，后四种均由主网调度员指挥处理。

二、10kV母线单相接地处理（一）10kV母线单相接地处理及其步骤：1、判定是否真接地：调度员接到关于10kV母线电压异常及接地的汇报，须对照SCADA系统迅速调出该站实时图，母线电压指示、现场汇报及其信息，迅速判断接地象征是否属实。

现阶段10kV配网系统母线电压异常判别及故障分析摘要:10kV配网系统母线电压异常是电网运行中的常见问题, 本文通过对电压异常现象进行判别和故障分析,总结了10kV配网系统电压异常的各种情况。

并结合配网调度员实际工作指出了对故障的判断及处理方法,从而提高调度员对电压异常进行快速分析、判断和解决的能力。

关键词：配网系统；电压异常；判断处理0 引言10kV配网系统电压异常现象在电网运行中经常遇到，但要想准确及时地判断处理并不是一件容易的事。

根据运行经验表明，引起10kV系统电压异常最常见的是接地故障。

由于我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的方式，即小电流接地系统。

该系统最大优点是发生单相接地故障时，不会破坏系统电压的对称性，并且故障电流值较小，不影响对用户的连续供电，系统可连续运行1～2 h。

但长期运行由于非故障的两相对地电压升高至线电压，可能引起电压互感器烧化及电网的绝缘薄弱环节被击穿，发展成为相间短路，使事故扩大。

现有的10kV配网系统中，当二次零序电压超过绝缘监测装置的临界值10～30V时就会发出接地告警信号。

然而引起10kV系统电压异常的因素非常多，可能是10kV系统设备故障，或是10kV电网运行参数异常，均有可能造成系统发接地告警信号。

对于目前大多数常规变电站无人值守改造后，必须依靠配网调度员在调度端对系统三个线电压值、三个相电压值及相关保护告警信息进行分析判断，尽快处理故障，消除电压异常，恢复电网的正常运行。

1 单相接地故障分析单相接地是配电系统最常见的故障, 多发生在潮湿、雷雨天气。

按照接地类型,通常可分为金属性接地和非金属性接地2 类。

(1)金属性接地：接地相电压为零，非故障的两相电压升为线电压。

原因主要有: 线路断线接地、瓷瓶击穿、电缆击穿、线路避雷器击穿、配电变压器避雷器击穿等。

(2)不完全接地：电压显示为一相升高、两相降低；或者两相升高、一相降低。

原因主要有：线路断线接地、瓷瓶爆裂、树碰导线、配变烧毁等。

10kV线路单相接地母线电压异常的分析摘要：为了提高10KV配电网的供电可靠性，系统经常采用低压接地方式。

电网运行中造成母线电压异常的缺陷主要有接地、断线、压力熔断器融合、共振等。

，其中单相接地融合、单相破裂和带电保险丝故障最为常见。

单相接地故障、单相破裂故障和保险丝熔断故障引起的电压变化容易混淆，导致无法正确确定故障类型，延误事故处理，严重损坏可能造成不必要的损失，甚至扩大影响范围为此，迅速准确地使用母线电压变化确定10KV配电线路故障类型极为重要。

关键词：10kV；配电网线路；母线电压异常引言10kV配电网是电力系统最重要的组成部分。

在运行过程中，10kV配电网容易出现单相接地、单相破裂、熔炼保险丝等故障。

，导致配电网电压异常。

从纯视觉角度来看，这些类型故障引起的电压异常容易混淆，很难准确地确定故障类型并迅速准确地加以处理。

因此，分析10kV配电网电压异常情况，提出提高10kV配电网运行稳定性的有针对性的处理措施非常重要。

一、常见的电压异常现象分析（一）线路单相接地在低电流接地系统中，单相接地故障可分为金属接地和非金属接地。

当发生单相接地时，虽然三相电压不平衡，但系统电压保持对称，因此单相接地不会影响用户的电源。

假设在10KV配电网系统中发生单相接地，其中中性点未接地，以a阶段接地为例。

(1)非金属单相接地。

在非金属接地时，故障相位电压降低但不为零，非故障相位电压升高，相位电压高于相位电压，但不能达到线路电压。

电压互感器开三角形电压大于完整指令，电压继电器动作，发出接地信号。

(2)单相电路断开。

单相断线故障可分为不接地的单相断线和接地的断线。

当系统未接地时，电源端电压通常显示为相位升高、相位降低、不平衡的三相电压，有时会发出接地信号，电压变化幅度与断线长度相关。

当系统遇到单相断线接地故障时，电源侧电压接近零，两个相位上升到线路电压，接地信号发出，符合系统单相接地故障现象。

(二)电压互感器融合问题(1)高压变压器保险丝。

10千伏线路电压不平衡原因及解决方法配电网的正常运行关系着人民群众的用电安全，对整个社会的生产生活有十分重要的作用，是我国社会发展的重要保证。

但是，配电线路中10千伏线路电压不平衡问题，会对配电网的运行产生极大的影响。

随着社会的发展和电力企业技术的不断更新，配电设备在不同的电压条件下，出现了不同的配电线路，共同组成了我国电力企业的配电网组织。

在高压领域，10千伏线路的优势非常明显，由于其所跨的里程最长， 10千伏线路的故障也最多，电压不平衡就是其中最常见的故障之一。

一、10千伏线路电压不平衡的一般故障10千伏线路电压不平衡的一般故障，主要分为：第一，如果配电线路中出现一相电压变成了零，或者是一相电压还没有到零，但是其他两相电压升高，却依然低于线电压，这时就可以判断，故障是单相接地故障。

常见的单相接地故障的产生原因主要有：配电线路与具备电能的无图或者设备距离太近;配电线路由于异物搭接造成的故障;配电设备被雷击。

10千伏线路的用户侧接地故障形成的故障，还有其他一些原因影响，导致出现配电线路电压不平衡的结果[1]。

第二，如果配电线路中出现了一相电压下降，但是还没有变成了零，但是其他的两相电压升高，却高于线电压，这时就可以判断，故障是谐振过电压故障。

如果三相电压出现了有顺序的轮流升高的现象，而且升高范围不在同一个范围内，并且三相电压一直处于摇摆不定的状态，这是应该判定为谐振过电压故障。

第三，如果配电线路中出现了一相电压变成了零，但是其他两相电压却没有发生变化，这时就应该判定为由于电压变化，导致单相熔丝熔断。

第四，如果配电线路中出现了一相电压出现了断相，那么，这时配电线路的三相电压就不平衡，然后就会出现接地信号故障。

这时断线的一相，以及中性点出的线路电压，就会不断增大，同时，没有断线的两相电压相同，这两相电压会同时降低，此时，配电修路的供电功率也会减少，这时就可以判定故障的原因为配电线路断线，导致其发生故障。

变电站10kV母线电压异常分析与处理作者：周健来源：《中国化工贸易·上旬刊》2017年第10期摘要：变电站内10kV母线电压异常是较为常见的现象。

2015年4月2日，35kVXXX电站10kV II母电压异常，本文通过现场分析10kV母线电压异常原因，并探讨了相关防范措施，为相关从业人员提供参考。

关键词：10kV母线；电压异常；防范措施1 引言10kV母线电压运行异常主要包括二次电压回路异常、低压保险熔断、单相接地故障、谐振等原因，当母线电压运行异常时，在故障中找到以上的单一原因，有利于处理异常，提高效率。

如果故障没有上述明显特征，则应全面观察和分析，找到故障处理的着手点。

2 10kV母线电压异常现场情况分析2.1 基本情况4月2日15时35分左右，10kV XX线308线路发生C相接地故障，造成10kVI母电压A 相为10.32kV、B相为10.49kV、C相为0.14kV；10kV II母电压A相为6.17kV、B相为5.87kV、C相为11.96kV。

2.2 现场检查对3X24TV的二次保护、计量电压与3X14TV的二次保护、计量电压进行核相无异常，对3X24TV的开口三角电压进行测量为1.3V也无异常。

对3X24TV的二次保护、计量及开口三角电压的端子排接线情况，特别是接地情况进行检查，结果正确无误。

从开关柜后面，对TV本体进行检查发现3X24TV为XX互感器集团公司，型号为JDZX10-10，其接线方式如图1所示。

3 10kV母线电压异常原因分析3.1 理论分析经检查发现3X24TV为抗铁磁谐振的4PT型式的电压互感器，如图1所示，这种电压互感器零相的两个二次绕组，系统正常运行时，三相电压对称，PT一次绕组中性点O电位为0，即零相绕组不承受电压，二次绕组输出电压也为零。

3.1.1 零相电压UON分析一旦系统发生单相接地，以C相为例，可从以下两个方面分析：①从负荷侧向系统来看，C相电压Uco头端接地电压为零，但未对其对称运行造成破坏，这种情况下Uco大小、方向不变，系统中性点零电位变为-Uco；②从系统侧向负荷情况来看，C相PT和零相PT并联于接地点D和PT中性点零之间，二者通过感应C相所产生的电势大小。

10kV母线电压异常情况分析及处理摘要：通过对10kV母线电压常见的异常进行分析，其主要包括接地故障、断线故障以及电压互感器熔断器故障三类，本文对其进行了简单的概述并提出了解决方法，同时对具体的案例进行了分析，以期为电力系统的安全运营提供指导。

关键词：10kV母线电压；异常分析；故障处理为了更加方便地的进行管理，也为了提高供电输送的安全性和可靠性，目前广泛地将众多的发电厂利用电力网络连接起来。

由电力网络连接起来的发电厂、升压降压变电所、电力用户，再加之配电装置，它们组合形成了一个完整的电力系统。

在电力系统中，由各级电压输配电线路和变电所组成的部分叫作电网。

在发电厂和变电所之间，各种电气设备按照功能和工作要求按照一定的次序相连接，按照一定次序连接成的一次设备电路称为电气主接线或者电气主线路。

它们的连接方式，对于供电的可靠性、运行的灵活性、检修的方便性以及经济的合理性起着重要的作用[1]。

随着我国经济的不断发展，人们的生产生活对于电力资源的需求越来越大，因此，电力行业未来有着很大的发展潜力。

电力行业要想获得未来长久的发展，必须做好两方面的工作：第一，加大电力资源的能源来源，积极采用绿色能源；第二，加强电网的运营管理，尤其是在配网调度，提升事故的分析与处理方面，必须全面保证我国电网运行的安全性和稳定性。

1.常见故障分析1.1接地故障分析接地故障一般可以分为两类，一类是金属性接地故障，另一类则是非金属性接地故障。

金属性的接地故障，接地相电压为零或者趋近于零，其他两相则为线电压。

在实际工作中，金属性的接地故障相对较少，多数的接地故障都为非金属性接地故障。

在非金属性的接地故障中，接地相电压降低，但不为零，另外两相电压升高但是二者的数值不等，但是低于线电压。

造成非金属性接地故障一般都是由树枝扫线、避雷器击穿、污闪等原因造成的。

这些现象的造成都和天气有关，树枝扫线和避雷器击穿多发生在雷雨过后，而污闪则多发生在春季的第一场春雨过后。

关于 10kV母线电压异常情况分析及故障处理云南楚雄675000摘要：10kV母线电压异常状况频繁出现，轻则威胁到用户的供电效果，重则导致安全事故发生，进而出现供电中断。

本文对于10kV母线电压异常状况开展深入探究，对各类电压异常状况特点与出现因素开展了剖析，提出了具体电压异常状况的解决原则与解决措施，可以给配电网调控与运维工作人员及时、精准、高效解决配电网电压异常带来一定参考与借鉴，对保证电网安全稳定运转有一定的指导价值与作用。

关键词：10kV母线电压；异常情况；处理前言：小电流接地方法的配电网时常因为大风、雷雨、大雾潮湿、沙尘等恶劣天气，设施老化绝缘效果减少、外物（输电线路周遭树枝、塑料布等异物）影响、外力破坏等引起的故障，以及鸟类筑巢、负担影响等各类原因导致母线电压异常。

常见故障种类可划分为：单相接地、断线、母线电压互感器高/低压熔断器熔断等等。

运转经验证实，超过90%的电压异常状况是因为单相接地故障导致的。

一、配电网母线电压异常状况（1）三相电压同时同幅度升高或者减少至极限值这一电压异常状况隶属于越上限/下限运转，其原因大多数因为系统运转时负载改变导致无功率改变。

这一阶段三相电压仍旧对称且稳定，单单对系统供电电压效果造成威胁，而不威胁到对用户的持续供电，这一状况下可以认为电压异常状况是因为系统无功功率与负债改变导致的。

（2）一相电压减少至零点或者接近零点，另两相电压升高至线电压或者接近线电压这一电压异常状况下可以认为是一次系统出现单相接地，电压值减少至零点或者接近零点的相别为接地相别。

配电网运转中最为频繁、出现次数最多的故障就是单相接地。

单相接地故障可以分为金属性接地与非金属性接地两类。

当系统出现单相接地过程中，出现激磁涌流致使电压互感器（TV）铁芯饱和，接地相与大地同一相位，正常相的对地电压值提高至线电压，同时出现严重的中性点移动。

假如是金属性接地则接地相电压为0，非接地相电压递增为线电压，如果是非金属性接地，则接地相电压减少，但是未达到0，非接地相电压递增，但是少于线电压同时不一致[1]。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改10kV母线充电时引起异常故障处理方法(2020年)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes10kV母线充电时引起异常故障处理方法(2020年)1问题提出坎市35kV变电所在设备检修竣工后，对10kV母线充电倒闸操作，有时出现“TV断线”及母线接地信号，但经停运检查后发现TV 器高压熔丝有时确有熔断，有时无熔断及母线设备又无接地的假象。

2现象分析(1)10kV母线TV断线信号取自于主变10kV侧复合电压过流保护的负序电压继电器出口，当电压互感器熔丝熔断时，三相电压不平衡出现负序电压分量，当负序电压达到继电器整定动作值时(一般为5～7V)，继电器动作发出“断线”信号。

(2)10kV母线接地信号取自于TV二次侧开口三角形绕组两端所接零序电压继电器，当三相电压不平衡且电压差值达到继电器整定动作值时，发出“母线接地”信号。

因此，在母线充电倒闸操作过程中，由于以下原因会出现TV熔丝熔断(或未熔断但有信号)及母线接地故障的假象：a.在倒闸操作过程中，由于变电所内带电设备三相对地电容量不等且相差很大，从而引起三相电压不平衡，出现零序电压和负序电压并达到继电器整定动作值而发生信号的假象。

b.在倒闸操作时，运行方式恰好构成谐振条件或三相断路器不同期，系统出现“铁磁谐振”过电压，使TV的激磁电流增加，从而使高压熔丝熔断并发出信号。

3现象处理经多次现场处理，针对以上情况可采取以下措施解决。

(1)改变倒闸操作顺序。

可采取先送若干条线路断路器后，再向母线充电的方法，或待母线运行后再投入TV的方法。
