10kV母线电压异常分析、判据及处置策略

10kV电压异常原因分析与处理措施摘要：本文对电网实际运行中时常出现的10kV电压异常现象的原因进展分类，并逐一研究分析其产生机理，从而引出处理10kV电压异常措施的思路。

关键词：电压异常；负荷；接地；断线；消弧线圈；谐振0 前言电压的异常直接影响设备的运行技术指标、经济指标，甚至导致用户的用电设备无常工作，电网的平安与经济运行遭至破坏。

10kV母线是调度部门可以进展电压调控的最后一级母线，也是最直接影响用户电压质量的母线。

因此对10kV 电压异常产生的根本原因进展分析研究，对消除电压异常和保障电网平安运行具有十分重要的意义。

1 负荷变化引起的电压偏移根据相关调压原那么要求：变电站和直调电厂的10kV 母线正常运行方式下的电压允许偏差为系统额定电压的0%―+7%。

而在实际电网运行中，在白天用电顶峰时段，10kV 母线可能低于10.0kV下限，在深夜用电低谷时段，10kV母线也可能高于10.7kV上限。

造成电网正常运行中电压偏移的原因是不同大小的功率在电网元件中传输会产生不同的电压降落。

功率由系统通过110kV降压变压器经变压后到达10kV母线，其等值电路图和相量图如图1所示。

在上图中，为归算到110kV变压器10kV侧的一次电压，为110kV变压器的二次电压，即10kV母线电压，S为传输的视在功率，为归算到110kV变压器10kV侧的传输电流，φ为与的相位差，XT为110kV变压器归算到二次侧的等值电抗，RT为110kV变压器归算到二次侧的等值电阻。

图中，就是电压降相量，即〔RT+XT〕，将电压降相量分解为与二次电压同方向和相垂直的两个分量和。

称为电压降落的纵分量，称为电压降落的横分量。

而在电网实际计算中，由于电压降横分量很小，可以忽略不计，因此，其电压降可以省略简化成仅为电压降落的纵分量，以ΔU表示。

由图3可得ΔU的模值为，将、、代入上式可得，因此可以得出，10kV母线电压与传输功率的关系公式为：由上式可知，通过减少传输的有功负荷P、无功负荷Q、电阻RT和电抗XT，或者提高110kV侧电压U1的方法，可以减少电压降落，提高10kV电压；反之那么降低10kV电压。

10kV电压异常原因分析及处理措施10kV电压异常原因分析及处理措施摘要：本文对电网实际运行中时常出现的10kV电压异常现象的原因进行分类，并逐一研究分析其产生机理，从而引出处理10kV电压异常措施的思路。

关键词：电压异常；负荷；接地；断线；消弧线圈；谐振0 前言电压的异常直接影响设备的运行技术指标、经济指标，甚至导致用户的用电设备无法正常工作，电网的安全与经济运行遭至破坏。

10kV母线是调度部门可以进行电压调控的最后一级母线，也是最直接影响用户电压质量的母线。

因此对10kV电压异常产生的根本原因进行分析研究，对消除电压异常和保障电网安全运行具有十分重要的意义。

1 负荷变化引起的电压偏移根据相关调压原则要求：变电站和直调电厂的10kV母线正常运行方式下的电压允许偏差为系统额定电压的0%―+7%。

而在实际电网运行中，在白天用电高峰时段，10kV母线可能低于10.0kV下限，在深夜用电低谷时段，10kV母线也可能高于10.7kV上限。

造成电网正常运行中电压偏移的原因是不同大小的功率在电网元件中传输会产生不同的电压降落。

功率由系统通过110kV降压变压器经变压后到达10kV母线，其等值电路图和相量图如图1所示。

在上图中，为归算到110kV变压器10kV侧的一次电压，为110kV变压器的二次电压，即10kV母线电压，S为传输的视在功率，为归算到110kV变压器10kV侧的传输电流，φ为与的相位差，XT为110kV变压器归算到二次侧的等值电抗，RT为110kV变压器归算到二次侧的等值电阻。

图中，就是电压降相量，即（RT+XT），将电压降相量分解为与二次电压同方向和相垂直的两个分量和。

称为电压降落的纵分量，称为电压降落的横分量。

而在电网实际计算中，由于电压降横分量很小，可以忽略不计，因此，其电压降可以省略简化成仅为电压降落的纵分量，以ΔU表示。

由图3可得ΔU的模值为，将、、代入上式可得，因此可以得出，10kV母线电压与传输功率的关系公式为：由上式可知，通过减少传输的有功负荷P、无功负荷Q、电阻RT和电抗XT，或者提高110kV侧电压U1的方法，可以减少电压降落，提高10kV电压；反之则降低10kV电压。

10kV母线电压异常原因的分析与解决措施摘要：本文首先介绍了某站10kV母线电压三次谐波的含量超标问题，然后通过排除法分析出现谐波超标的原因，最后提出了解决消除谐波的措施。

对变电运行维护具有一定实际的意义。

关键词：三次谐波；电压互感器；铁磁谐振0 引言母线电压三次谐波超标会导致仪表指示不正常或保护误动。

消除和减少三次谐波是保证10kV电力系统可靠运行的必要条件。

本文介绍的某站10kV是中性点经小电阻接地，属于中性点非直接接地系统。

1 电压谐波超标情况某站运维人员在日常巡视中，发现10kV#3母线电压异常，电压波形详见图一。

经过录波装置分析，电压波形中含有25%的三次谐波和5%的九次谐波，根据规范电能质量公用电网谐波10kV的奇次谐波含有率不超过3.2%的规定，10kV#3母线电压的奇次谐波含量已严重超标。

图一 10kV#3母线电压波形图二 10kV#3母线电压谐波含量10kV#3母线2015年投产，当时10kV系统为接地变经消弧线圈接地，2019年改造为接地变经小电阻接地。

2 电压谐波超标原因分析与某站的10kV#3母线系统对比，10kV#1、#2母线电压正常。

三台主变的变高并列运行，且主变变低绕组为三角形接线方式，三次谐波电流在三角形内会形成环流，且不会流到10kV系统。

因此，谐波来源排除了主变变高或电源侧的系统。

通过观察日常负荷的峰、平、谷，研究其对三次谐波的影响。

发现三次谐波电压的畸变是稳定的。

这样就排除来自用户负荷的谐波来源的可能性。

根据文献[1]，电压互感器二次中性点接地不良也可以导致三次谐波的产生。

但经过对比发现二者电压波形差别较大。

前者的电压波形是平顶波，而本文的波形是尖顶波。

而且经过现场的测量中性点和N600电压对比，电压互感器二次中性点接地良好。

综上，排除电压互感器二次中性点接地不良的导致产生谐波。

根据文献[2]，电磁式电压互感器引起的铁磁高频谐振引起的过电压同样会产生三次谐波。

浅谈10kV母线电压异常分析及处理摘要：在小电流接地系统中，10kV PT电压异常时有发生，现结合220kV XX变电站发生的10kV PT电压异常分析和处理过程，对10kV PT电压异常的原因和预防措施进行了探究。

关键词：变电站；10kV PT；异常；故障辨析0事件现象220kV XX站值班人员在监盘时发现：监控机发出“220kV XX站10kV 2乙M母线电压异常”异常告警信号，经检查发现10kV 2乙M母线电压A相2.0kV，B相6.0kV，B相6.0kV，监盘人员立即将该情况报告当值值班长。

1.技术分析220kV XX站10kV 2乙M母线电压异常原因：10kV PT高压熔断器熔断、低压熔断器熔断、一次系统接地、断线故障、铁磁谐振、负载不对称、接线错误或松动、电压继电器辅助接点接触不良等。

1.110kV PT熔断器熔断1）当系统发生单相间歇电弧接地时，产生接地过电压。

电压可达正常相电压3—3.5 倍，可能使10kV PT铁芯饱和，激磁电流急剧增加，引起高压侧熔断器熔断，熔断相低压侧电压降低但不为零，此时低压侧非故障的两相电压保持正常相电压。

同时，由于高压侧发生熔断器熔断，低压侧伴随出现零序电压，此时的零序电压高于10kV母线接地信号告警定值，因此保护装置启动并发出母线接地信号。

2）当10kV PT低压熔断器熔断时，二次侧现象与高压侧相似，区别在于低压侧熔断器熔断，只会影响某一绕组电压，不会伴随出现零序电压，所以不会发出母线接地信号。

1.2一次系统接地、断线小电流接地系统单相接地故障可分为金属性接地与非金属性接地两类：1）当发生金属性接地时，接地电阻为零（或接近于零），中性点与故障相电压重合，故障相电压为零，非故障相电压上升为线电压（或接近于线电压）。

2）当发生非金属性接地时，由于接地电阻不确定性，造成二次电压异常，这就容易与10kV PT熔断器熔断故障混淆，但这种情况至少有一相电压超过正常时相电压，这就可以区分电压异常是系统非金属接地还是熔断器熔断所引起的。

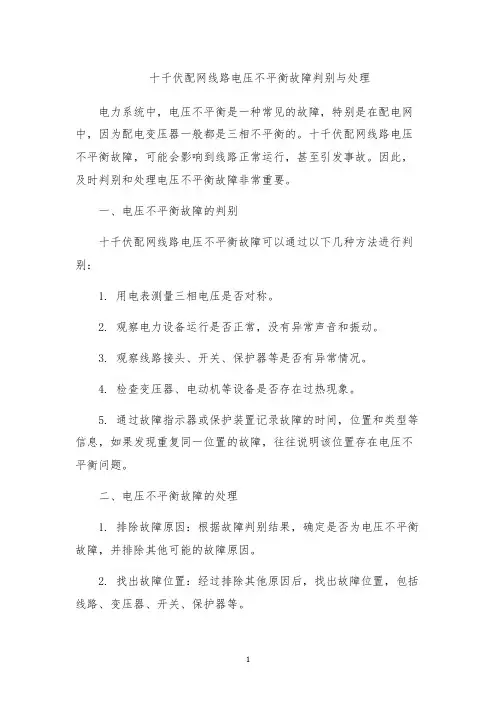

十千伏配网线路电压不平衡故障判别与处理电力系统中，电压不平衡是一种常见的故障，特别是在配电网中，因为配电变压器一般都是三相不平衡的。

十千伏配网线路电压不平衡故障，可能会影响到线路正常运行，甚至引发事故。

因此，及时判别和处理电压不平衡故障非常重要。

一、电压不平衡故障的判别十千伏配网线路电压不平衡故障可以通过以下几种方法进行判别：1. 用电表测量三相电压是否对称。

2. 观察电力设备运行是否正常，没有异常声音和振动。

3. 观察线路接头、开关、保护器等是否有异常情况。

4. 检查变压器、电动机等设备是否存在过热现象。

5. 通过故障指示器或保护装置记录故障的时间，位置和类型等信息，如果发现重复同一位置的故障，往往说明该位置存在电压不平衡问题。

二、电压不平衡故障的处理1. 排除故障原因：根据故障判别结果，确定是否为电压不平衡故障，并排除其他可能的故障原因。

2. 找出故障位置：经过排除其他原因后，找出故障位置，包括线路、变压器、开关、保护器等。

3. 处理电压不平衡：确定电压不平衡范围和幅值，调整容量、接线等措施减少电压不对称。

4. 维修设备：对于有故障的设备进行检修和维修，消除故障影响。

5. 加强监测：加强对线路、设备的监测，及时发现和处理电力故障。

三、预防电压不平衡故障1. 加强日常维护：定期检查线路、开关、保护器等设备，保持设备运行良好。

2. 选择合适的设备：选择三相电压相位差小的设备和线路，尤其是配电变压器和电动机等。

3. 加强监测：安装故障指示器、保护装置等监测设备，及时发现电力故障。

4. 调整运行方式：避免在低负载时运行，改变运行方式，增加负载率，减小不平衡。

十千伏配网线路电压不平衡故障的判别、处理和预防都需要全面考虑，尤其是在电力系统中，要加强监测才能保证电网安全稳定运行。

小接地系统10kV母线电压异常原因分析及调度处理措施分析小接地系统是电力系统的一部分，主要用于发电厂、变电站等电力设施的地电位变化监测和电气设备的保护。

10kV母线电压异常可能会导致电力设备的故障，影响电力系统的正常运行。

本文将对造成10kV母线电压异常的原因进行分析，并提出相应的调度处理措施。

造成10kV母线电压异常的原因主要有以下几方面：1.负荷突变：当电力系统负荷突变时，如其中一供电点的负荷突增或突减，会引起10kV母线电压的异常变化。

例如，一些供电点的负荷突增，导致10kV母线电压下降；一些供电点的负荷突减，导致10kV母线电压上升。

2.输电线路故障：输电线路故障是引起电力系统电压异常波动的主要原因之一、例如，输电线路发生短路故障，会导致10kV母线电压瞬时下降；输电线路发生断线故障，会导致10kV母线电压瞬时上升。

3.发电机故障：发电机故障是引起10kV母线电压异常的另一个重要原因。

例如，发电机出现失磁故障，会导致10kV母线电压下降；发电机感应电压异常，会导致10kV母线电压上升。

针对以上原因，应采取相应的调度处理措施，以保障电力系统的正常运行：1.对于负荷突变引起的异常电压，可以通过增减发电机容量或调整负荷分配方式等方式来平衡系统负荷，以维持10kV母线电压稳定。

2.对于输电线路故障引起的异常电压，应及时采取故障线路隔离、检修和恢复供电等措施，以保障10kV母线电压的稳定。

3.对于发电机故障引起的异常电压，应及时检修或更换故障发电机，以恢复10kV母线电压的正常运行。

此外，还可以通过合理调整电力系统的调度策略，采用优化的电力调度算法来降低10kV母线电压异常的概率。

综上所述，造成10kV母线电压异常的原因较多，调度处理应根据具体情况采取相应的措施。

通过合理的负荷管理、线路维护和设备检修等措施，可以最大程度地减少异常电压对电力系统的影响，保障电力系统的正常运行。

10kV母线电压异常分析及处理康林春2010年10月26日目录一、母线电压异常的五个表象二、母线单相接地故障处理三、母线谐振处理四、母线PT高压保险熔断处理五、母线PT低压保险熔断处理六、母线电压三相消失的处理一、10kV母线电压异常的五个表象1、表象一：单相接地象征：10kV母线电压三相指示不平衡，接地相电压指示趋近于零，非接地相电压上升为线电压，三相电压的数值基本稳定，且伴随有母线接地告警的声光信号，所接保护及自动装置可能发电压回路断线信号。

2、表象二：谐振象征：A、常规：10kV母线电压三相指示同时或波浪形上升或降低，峰值可超过线电压，谷值可低于相电压（但不会为零），三相数值不稳定，可伴随有母线接地告警的声光信号。

B、特殊：10kV母线电压三相变动及波动不一，有类似于接地时的三相电压象征，也有一至两相不变，另两相或一相波动的情况，可间歇性或长时伴随有母线接地告警的声光信号，所接保护及自动装置可能发电压回路断线信号。

3、表象三：母线PT高压保险熔断象征：10kV母线电压三相指示不平衡，熔断相电压降低为2-3kV,非熔断相电压不变，三相电压的数值稳定，所接保护及自动装置发电压回路断线信号，偶尔会并发接地信号。

4、表象四：母线PT低压保险熔断象征：10kV母线电压三相指示不平衡，熔断相电压降低为0-1kV,非熔断相电压不变，三相电压的数值稳定，所接保护及自动装置发电压回路断线信号。

5、表象五：母线三相电压消失象征：10kV母线电压三相指示为零，所接保护及自动装置发电压回路断线信号，10kV进线及出线断路器有功及无功为零，电流存在有或无两种情况（分别对应母线失压及假失压两种状况）。

注：因调度管辖权限划分规定昆明地调配网组辖10kV旁路母线及以下设备，主网组辖10kV母线及以上设备，故而上述五个表异常中只有接地由配网组指挥查找及处理10kV母线上各分路的接地异常，后四种均由主网调度员指挥处理。

二、10kV母线单相接地处理（一）10kV母线单相接地处理及其步骤：1、判定是否真接地：调度员接到关于10kV母线电压异常及接地的汇报，须对照SCADA系统迅速调出该站实时图，母线电压指示、现场汇报及其信息，迅速判断接地象征是否属实。

小接地系统10kV母线电压异常原因分析及调度处理措施文章基于调度应用层面对小接地系统10kV母线电压异常进行研究分析，分类说明系统正常运行时的电压偏离、10kV出线或站内设备故障导致的电压异常等现象及原因，并总结出相应的处理措施，为调度运行人员处理小接地系统10kV 母线电压异常提供实用的建议。

前言电压是电能质量三大指标之一。

10kV母线是调度部门可调控电压的最后一级母线，其也是最直接影响用户电压质量的母线。

10kV母线运行条件复杂，电压较易发生异常，对电压异常进行技术分析，快速有效地作出应对措施，是正确处理电压异常现象关键所在。

1 电网正常运行时的电压偏离电网在实际运行时，由于有功、无功出力的变化、用电负荷增减、系统接线方式异常等原因，均会造成母线电压偏离电压限值。

这种情况只需进行相应调整，即可使电压恢复正常。

针对上述情况的处理措施：（1）投入A VC（或SVC）功能，设置合理的电压限值，系统自动投切电容器、电抗器，或调整110kV主变的抽头。

（2）调整220kV主变抽头（超出±2档要向中调申请），控制110kV系统电压。

（3）调整运行方式，合理分布负荷调整。

（4）改变网络参数，停、投或并解变压器。

（5）可要求有条件的地调电厂改变发电机励磁状态，控制电厂上网无功功率。

（6）限制负荷。

2 10kV设备接地导致的电压异常通常10kV系统中性点不接地或经消弧线圈接地，在正常运行中，理论上中性点的电位等于零电位。

2.1 10kV系统单相接地现象单相完全接地：电压一般显示为接地相电压为零，其余两相电压升至线电压。

开口三角电压升高至100V。

原因主要有：线路断线接地、瓷瓶击穿、线路避雷器击穿、配变避雷器击穿、电缆击穿、线路柱上断路器击穿。

单相不完全接地：电压一般显示为一相降低、两相升高。

开口三角电压升高。

原因主要有：线路断线接地、配变烧毁、电缆故障。

表1是两起不同的接地故障中母线电压的实测值。

同时，SCADA系统出现母线接地信号。

10kV母线电压异常分析及处理康林春2010年10月26日目录一、母线电压异常的五个表象二、母线单相接地故障处理三、母线谐振处理四、母线PT高压保险熔断处理五、母线PT低压保险熔断处理六、母线电压三相消失的处理一、10kV母线电压异常的五个表象1、表象一：单相接地象征：10kV母线电压三相指示不平衡，接地相电压指示趋近于零，非接地相电压上升为线电压，三相电压的数值基本稳定，且伴随有母线接地告警的声光信号，所接保护及自动装置可能发电压回路断线信号。

2、表象二：谐振象征：A、常规：10kV母线电压三相指示同时或波浪形上升或降低，峰值可超过线电压，谷值可低于相电压（但不会为零），三相数值不稳定，可伴随有母线接地告警的声光信号。

B、特殊：10kV母线电压三相变动及波动不一，有类似于接地时的三相电压象征，也有一至两相不变，另两相或一相波动的情况，可间歇性或长时伴随有母线接地告警的声光信号，所接保护及自动装置可能发电压回路断线信号。

3、表象三：母线PT高压保险熔断象征：10kV母线电压三相指示不平衡，熔断相电压降低为2-3kV,非熔断相电压不变，三相电压的数值稳定，所接保护及自动装置发电压回路断线信号，偶尔会并发接地信号。

4、表象四：母线PT低压保险熔断象征：10kV母线电压三相指示不平衡，熔断相电压降低为0-1kV,非熔断相电压不变，三相电压的数值稳定，所接保护及自动装置发电压回路断线信号。

5、表象五：母线三相电压消失象征：10kV母线电压三相指示为零，所接保护及自动装置发电压回路断线信号，10kV进线及出线断路器有功及无功为零，电流存在有或无两种情况（分别对应母线失压及假失压两种状况）。

注：因调度管辖权限划分规定昆明地调配网组辖10kV旁路母线及以下设备，主网组辖10kV母线及以上设备，故而上述五个表异常中只有接地由配网组指挥查找及处理10kV母线上各分路的接地异常，后四种均由主网调度员指挥处理。

二、10kV母线单相接地处理（一）10kV母线单相接地处理及其步骤：1、判定是否真接地：调度员接到关于10kV母线电压异常及接地的汇报，须对照SCADA系统迅速调出该站实时图，母线电压指示、现场汇报及其信息，迅速判断接地象征是否属实。

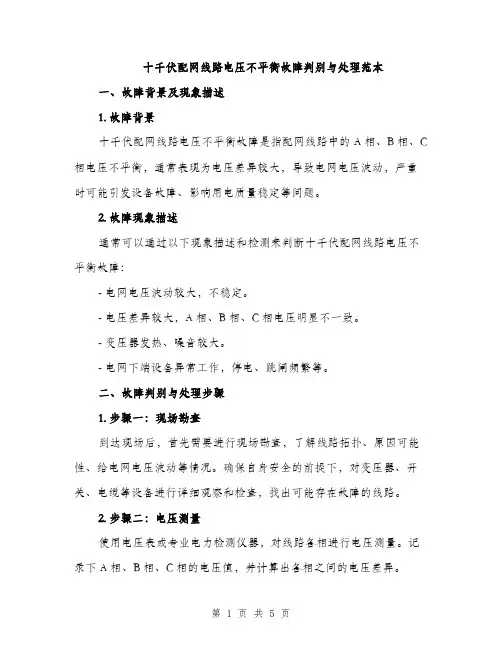

十千伏配网线路电压不平衡故障判别与处理范本一、故障背景及现象描述1. 故障背景十千伏配网线路电压不平衡故障是指配网线路中的A相、B相、C 相电压不平衡，通常表现为电压差异较大，导致电网电压波动，严重时可能引发设备故障、影响用电质量稳定等问题。

2. 故障现象描述通常可以通过以下现象描述和检测来判断十千伏配网线路电压不平衡故障：- 电网电压波动较大，不稳定。

- 电压差异较大，A相、B相、C相电压明显不一致。

- 变压器发热、噪音较大。

- 电网下端设备异常工作，停电、跳闸频繁等。

二、故障判别与处理步骤1. 步骤一：现场勘查到达现场后，首先需要进行现场勘查，了解线路拓扑、原因可能性、给电网电压波动等情况。

确保自身安全的前提下，对变压器、开关、电缆等设备进行详细观察和检查，找出可能存在故障的线路。

2. 步骤二：电压测量使用电压表或专业电力检测仪器，对线路各相进行电压测量。

记录下A相、B相、C相的电压值，并计算出各相之间的电压差异。

3. 步骤三：电流测量使用电流表或专业电力检测仪器，对线路各相进行电流测量。

记录下A相、B相、C相的电流值，并计算出各相之间的电流差异。

4. 步骤四：故障判别通过对电压和电流的测量数据进行分析，并结合现场勘查，进行故障判别。

常见的故障类型有：- 单相接地故障：A相、B相或C相与地之间有接地故障，导致电压不平衡。

- 三相短路故障：A相、B相、C相之间发生短路故障，导致电压不平衡。

- 线路负载不平衡：三相负载不均匀，导致电压不平衡。

5. 步骤五：故障处理根据故障的类型，进行相应的处理：- 单相接地故障：找出故障发生位置，排除故障后修复隐患，并进行接地保护装置的调整和维修。

- 三相短路故障：定位故障点，修复或更换损坏设备。

- 线路负载不平衡：调整三相负载平衡，增加或减少负载，保持各相电流均衡。

6. 步骤六：故障后处理在故障处理完成后，对设备和线路进行全面检查和维护，防止类似故障再次发生。
