基于Dislab的自感现象演示实验的改进

课程教育研究Course Education Research 2021年第36期一、引言物理新课程改革中为了避免由于测量手段、工具、环境和使用者本身素质产生的误差,引进了DIS 实验系统。

它是一种将传感器、数据采集器和计算机组合在一起,共同对一些物理量进行测量的装置,名为DIS 实验,是Digital Information system 三个英文单词的缩写,是“数字化信息系统实验室”的简称,它是一种可以实时采集测量数据的智能化辅助系统,由传感器、数据采集器、计算机系统及相关软件构成。

DISLab 运用于中学物理实验教学具有很多优势,本文通过对利用DISLab 改进自感现象实验的案例研究,可以使我们更加清楚地认识到DISLab 在中学物理实验教学中的地位,也能使我们以后更好地使用DISLab 进行物理实验教学。

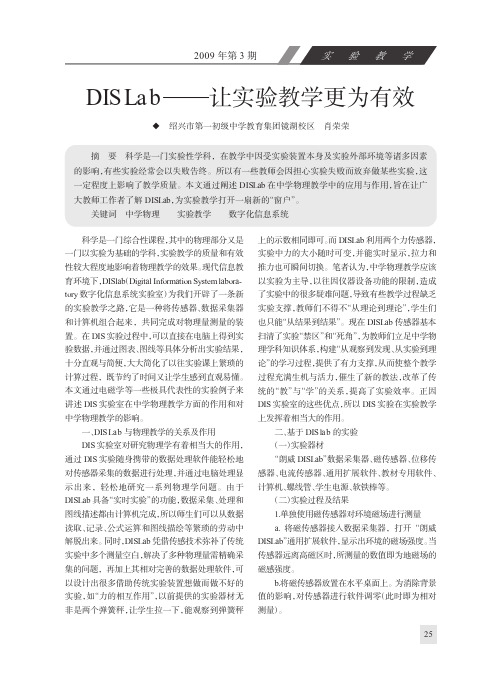

二、DISLab 的特点DISLab 系统可以成功克服传统物理实验仪器的很多问题,有力地促进了计算机技术与传统物理实验教学的全面整合。

相对与传统实验仪器它有以下特点:一是实时。

实验数据测量记录与实验操作过程同步,可以同步采集和即时处理测量数据,并且能同时测量记录多个不同种类的物理量。

二是准确。

利用数据采集器可以直接采集所测量的物理量,对传感器不方便测量的物理量还可以通过人工输入相关数据。

时间精度能够达到0.1ms,其它实验数据可以精确到0.4%,能够完全符合中学物理对测量结果精准度的要求。

三是直观。

DISLab 能够在计算机软件上按照数字、指针、波形图三种方式动态实时地展现测量数据的动态变化。

操作者可以采用合适的数据呈现方式,任意察看某一瞬间、某一段时间或整个实验过程的测量数据。

四是高效。

DISLab 不仅可以准确即时采集测量结果,还能利用相关软件高效的对测量结果进行分析和处理,如多种拟合(直线拟合、二次多项式拟合、三次多项式拟合)或求异等。

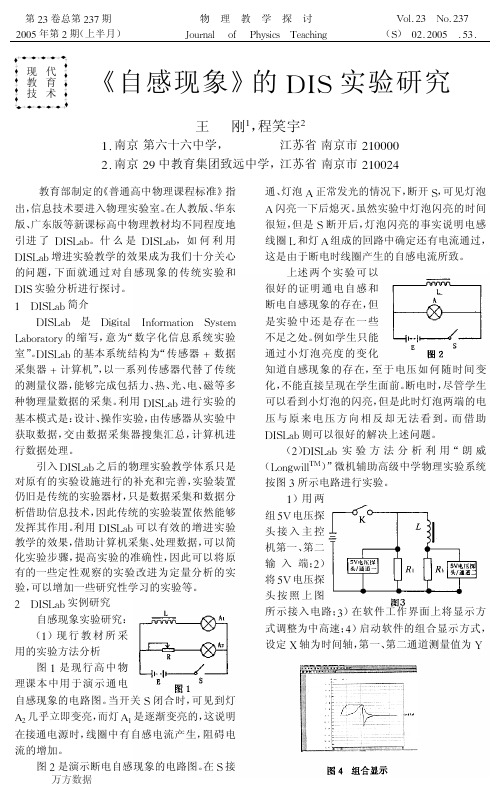

三、利用DISLab 改进自感现象实验的案例分析在自感现象实验中,我们以往只能通过小灯泡发光强弱的变化情况来观察电路中的自感现象,学生无法直观的体会到小灯泡两端的电压是如何随时间变化的。

dislab在初中科学实验中的创新实践
dislab是一种新型的实验教学模式，它在初中科学实验中得到了广泛的应用和推广。

这种模式利用数字化技术和互联网信息资源实现了实验教学的创新，让学生能够更好地理解和掌握科学知识。

在dislab实验中，学生可以通过虚拟实验、模拟实验、网络实验等多种方式进行科学探索和发现。

这种实验模式不仅丰富了学生的实验经验，还提高了学生的科学素养和创新能力，使其能够更好地应对未来的挑战。

同时，dislab实验也给老师的教学带来了便利。

老师可以通过网络平台对学生的实验操作进行监控和指导，及时纠正学生的错误并提供相应的指导。

这种教学模式不仅提高了教学效率，还使学生能够更深入地理解和掌握科学知识。

在未来的教育中，dislab实验将会得到更广泛的应用和推广，成为一种新型的实验教学模式。

它将会为学生提供更好的实验经验和创新能力，为教师提供更便捷的教学工具和方法，为未来的科学发展和社会进步做出更大的贡献。

- 1 -。

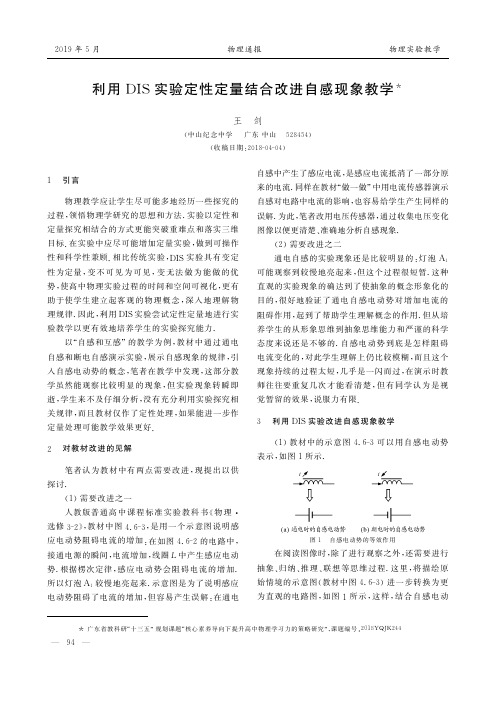

利用ＤＩＳ实验定性定量结合改进自感现象教学＊王剑（中山纪念中学　广东中山　５２８４５４）（收稿日期：２０１８－０４－０４）１　引言物理教学应让学生尽可能多地经历一些探究的过程，领悟物理学研究的思想和方法．实验以定性和定量探究相结合的方式更能突破重难点和落实三维目标．在实验中应尽可能增加定量实验，做到可操作性和科学性兼顾．相比传统实验，ＤＩＳ实验具有变定性为定量，变不可见为可见，变无法做为能做的优势，使高中物理实验过程的时间和空间可视化，更有助于使学生建立起客观的物理概念，深入地理解物理规律．因此，利用ＤＩＳ实验尝试定性定量地进行实验教学以更有效地培养学生的实验探究能力．以“自感和互感”的教学为例，教材中通过通电自感和断电自感演示实验，展示自感现象的规律，引入自感电动势的概念，笔者在教学中发现，这部分教学虽然能观察比较明显的现象，但实验现象转瞬即逝，学生来不及仔细分析，没有充分利用实验探究相关规律，而且教材仅作了定性处理，如果能进一步作定量处理可能教学效果更好．２　对教材改进的见解笔者认为教材中有两点需要改进，现提出以供探讨．（１）需要改进之一人教版普通高中课程标准实验教科书《物理·选修３－２》，教材中图４．６－３，是用一个示意图说明感应电动势阻碍电流的增加：在如图４．６－２的电路中，接通电源的瞬间，电流增加，线圈Ｌ中产生感应电动势．根据楞次定律，感应电动势会阻碍电流的增加．所以灯泡Ａ１较慢地亮起来．示意图是为了说明感应电动势阻碍了电流的增加，但容易产生误解：在通电自感中产生了感应电流，是感应电流抵消了一部分原来的电流．同样在教材“做一做”中用电流传感器演示自感对电路中电流的影响，也容易给学生产生同样的误解．为此，笔者改用电压传感器，通过收集电压变化图像以便更清楚、准确地分析自感现象．（２）需要改进之二通电自感的实验现象还是比较明显的：灯泡Ａ１可能观察到较慢地亮起来，但这个过程很短暂．这种直观的实验现象的确达到了使抽象的概念形象化的目的，很好地验证了通电自感电动势对增加电流的阻碍作用，起到了帮助学生理解概念的作用．但从培养学生的从形象思维到抽象思维能力和严谨的科学态度来说还是不够的．自感电动势到底是怎样阻碍电流变化的，对此学生理解上仍比较模糊，而且这个现象持续的过程太短，几乎是一闪而过，在演示时教师往往要重复几次才能看清楚，但有同学认为是视觉暂留的效果，说服力有限．３　利用ＤＩＳ实验改进自感现象教学（１）教材中的示意图４．６－３可以用自感电动势表示，如图１所示．图１　自感电动势的等效作用在阅读图像时，除了进行观察之外，还需要进行抽象、归纳、推理、联想等思维过程．这里，将描绘原始情境的示意图（教材中图４．６－３）进一步转换为更为直观的电路图，如图１所示，这样，结合自感电动—４９—＊广东省教科研“十三五”规划课题“核心素养导向下提升高中物理学习力的策略研究”，课题编号：２０１８ＹＱＪＫ２４４势的概念进行抽象转化：自感电动势的方向与引起自感电动势的电流增量方向相反，当电流增大时，自感电动势阻碍电流的增大．示意图可以使学生对自感电动势与电动势的概念在思维上对接，降低理解的难度，对“阻碍”的理解更加具体形象．其二，可以利用ＤＩＳ实验，将通电自感的过程用电压传感器记录下来，使转瞬即逝的物理现象以图像的形式保留下来，以便作进一步理解分析．如图２接上电压传感器（可视为理想电压表），先启动数据采集器，再闭合开关Ｓ，经大约５ｓ后数据采集器停止数据采集，电压随时间的变化如图３所示．图２　用电压传感器观察通电时线圈对电流的阻碍作用图３　用电压传感器探究通电自感现象从图３中分析可知，在闭合开关前电压传感器测量的是开路电压即电源电动势６．２５Ｖ，可以明显看出电路的路端电压（同时也是电感线圈和灯泡Ａ１的串联电压）在闭合开关后陡降为最低５．９０Ｖ，到最低点后又增大到６．００Ｖ，并稳定不变，直到开关断开．从路端电压为６．２５Ｖ陡降为５．９０Ｖ，又升高到６．００Ｖ这一过程体现自感电动势对电流的阻碍作用．这一过程持续的时间很短，大约１８０ｍｓ，我们能观察到的“较慢”，其实一般是很短暂的．在闭合开关通电的瞬间，自感电动势最大，路端电压最小，随后自感电动势随时间减小，导致路端电压增大，由于自感电动势只能阻碍电流的增大，而不是阻止，因而当电流稳定时，自感现象消失，电压达到稳定值．值得注意的是，有学生甚至教师理解通电自感时，把电感看成是一个无穷大纯电阻，而且电阻值逐渐减小．这与实验图像矛盾，由部分电路欧姆定律分析出路端电压会从６．２５Ｖ逐渐减小到稳定值，而非先陡降到最小值再逐渐增大到一个稳定值，其原因是电感线圈不能简单地看成是电阻值变化的纯电阻，而是有感抗的非纯电阻，同时电感本身也相当于一个电源．其三，如图４所示的电路，在开关Ｓ接通时开启电压传感器，然后断开开关，收集数据后生成图像如图５所示．开关Ｓ闭合时灯泡两端的电压为５．５８Ｖ，在断开的瞬间灯泡两端的电压为－６．１７Ｖ，经过１７１ｍｓ后电压减小为零．从图像可以清楚地看到断电自感效果：灯泡两端的电压反向，说明通过灯泡的电流方向反向，这是因为流过线圈的电流经灯泡形成回路；同时可以非常明显地展示“闪亮”的原因：断电瞬间灯泡的电压绝对值相比正常工作时的电压更大，说明断电瞬间的电流比原来正常工作时的电流大．注意断电后线圈与灯泡形成一个闭合电路，线圈相当于一个电源，电压传感器测量的是路端电压即灯泡两端的电压，电压随时间的变化如图５所示．图４　用电压传感器观察断电时线圈对电流的推动作用图５　用电压传感器探究断电自感现象另外我们可以更换线圈Ｌ或串联一个电阻以便调节正常工作时通过灯泡的电流，使灯泡“闪亮”的效果更加明显．接合图像分析，把一闪而过的现象通—５９—实验系统误差分析方法———以“测定电源的电动势和内电阻”为例赵贺林（北京市第八十中学　北京　１００１０２）（收稿日期：２０１８－０４－１７）摘要：高中物理对实验误差教学要求，认识实验误差问题在实验中的重要性，能在某些实验中分析误差的主要来源．测定电源电动势和内电阻实验为高中物理典型实验，教学中发现，对该实验的系统误差，学生掌握起来存在一定困难．从３个角度，对该系统误差进行具体分析．关键词：实验误差　误差分析　图像法　计算法　等效法１　引言高中物理对实验误差的教学要求中，明确提出：要求认识误差问题在实验中的重要性，了解误差概念，知道系统误差和偶然误差；能在某些实验中分析误差的主要来源．实验中如果清楚了实验误差产生的原因，自然也就明确了减小误差的方法，对实验方案的设计及实验器材选择也就有了依据．教学中发现，学生对测定电源电动势和内电阻实验误差掌握比较困难，一部分同学仅记住了结果，并不能真正理解其中的机理．为此，本文从该实验系统误差产生的具体原因入手，通过对比分析，明确如何通过改进实验方案，减小系统误差，并希望以此为契机，使学生学习理解系统误差的分析方法并在其他实验中加以应用．２　误差的分类和来源首先，我们明确一下误差的概念．误差是指实验测量值与真实值之间的差异．误差存在于一切测量之中，贯穿测量过程始终．误差的种类按误差性质和来源划分，分为系统误差和偶然误差．其中系统误差来源于仪器误差、理论误差、环境误差．减小系统误差的方法是通过校准仪器，改进实验原理．偶然误差来源于各种偶然因素，受实验者、测量仪器、被测量物理量的影响而产生．减小偶然误差的方法，可以采用多次测量求平均值．在测定电源电动势和内电阻的实验中，电动势和内电阻的测量值是指，忽略电表内阻对电路的影响而得到的结果，即认为电流表内阻为零，电压表内电阻无穷大．电源电动势和内电阻的真实值是指，考櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆櫆过图像“定格”下来．在观察和解释“闪亮”现象的同时有必要引导学生分析，根据能量守恒，流过灯泡的电流应在正常工作时流经线圈的电流值基础上开始减小，因此，发生闪亮与否主要是比较正常工作时流经灯泡和线圈的电流．在以上例子中，通过ＤＩＳ实验中的电压传感器可以把现象不明显的过程准确地用图像的形式记录下来，这些可以让学生有充足的时间和精确的图像分析物理规律．因此，有意识地在教学中利用ＤＩＳ实验数据生成的图像引导学生学会收集数据、描绘图像、分析图像，结合物理过程，学会对物理过程进行不同方式、多个角度的观察，提高探究和分析能力．这有助于学生更好地理解物理概念，从而提高课堂效率，培养学生的探究能力，进而提升学生的核心素养．参考文献１　韩叙虹．数字化传感器实验系统在高中物理进阶教学中的应用———以“法拉第电磁感应定律”的教学为例．物理教学，２０１８（３）：３２～３４２　陈波，翁浩峰．虚实结合的电学实验创新———无线电压、电流传感器的设计原理．物理通报，２０１６（１１）：７５～７７—６９—。
