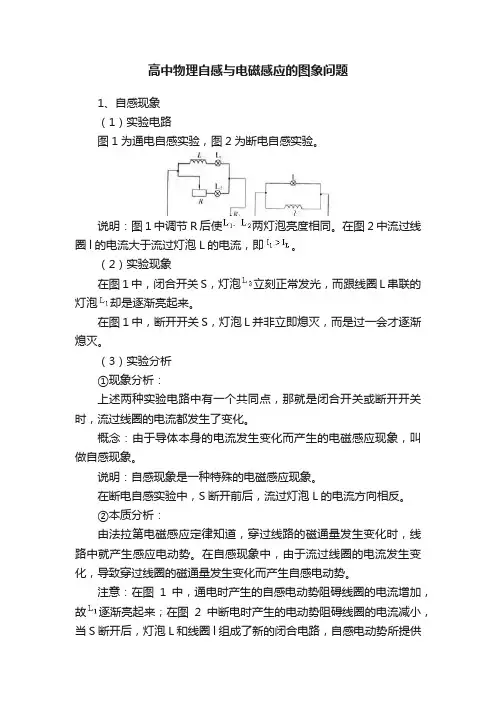

高中物理自感与电磁感应的图象问题1、自感现象（1）实验电路图1为通电自感实验，图2为断电自感实验。
说明：图1中调节R后使两灯泡亮度相同。
在图2中流过线圈l的电流大于流过灯泡L的电流，即。
（2）实验现象在图1中，闭合开关S，灯泡立刻正常发光，而跟线圈L串联的灯泡却是逐渐亮起来。
在图1中，断开开关S，灯泡L并非立即熄灭，而是过一会才逐渐熄灭。
（3）实验分析①现象分析：上述两种实验电路中有一个共同点，那就是闭合开关或断开开关时，流过线圈的电流都发生了变化。
概念：由于导体本身的电流发生变化而产生的电磁感应现象，叫做自感现象。
说明：自感现象是一种特殊的电磁感应现象。
在断电自感实验中，S断开前后，流过灯泡L的电流方向相反。
②本质分析：由法拉第电磁感应定律知道，穿过线路的磁通量发生变化时，线路中就产生感应电动势。
在自感现象中，由于流过线圈的电流发生变化，导致穿过线圈的磁通量发生变化而产生自感电动势。
注意：在图1中，通电时产生的自感电动势阻碍线圈的电流增加，故逐渐亮起来；在图2中断电时产生的电动势阻碍线圈的电流减小，当S断开后，灯泡L和线圈l组成了新的闭合电路，自感电动势所提供的电流方向和线圈中原来的电流方向相同，但流过L的电流方向却和原来相反。
小结：自感电动势的作用：总是阻碍导体中原电流的变化，即总是起着推迟电流变化的作用。
2、自感电动势与自感系数（1）自感电动势在自感现象中产生的感应电动势叫自感电动势。
其作用是阻碍导体本身电流的变化。
表达式：。
即自感电动势与电流的变化率成正比。
其中L为自感系数。
（2）自感电动势的方向自感电动势总是阻碍导体中原来电流的变化，当原来电流增大时，自感电动势与原来电流方向相反；当原来电流在减小时，自感电动势与原来电流方向相同。
（3）自感系数L①自感系数简称自感或电感，不同的线圈，在电流变化相同的条件下，产生的自感电动势不同，电学中用自感系数来表示线圈的这种特性。
②线圈的长度越长，线圈的面积越大，单位长度上匝数越多，线圈的自感系数越大。
