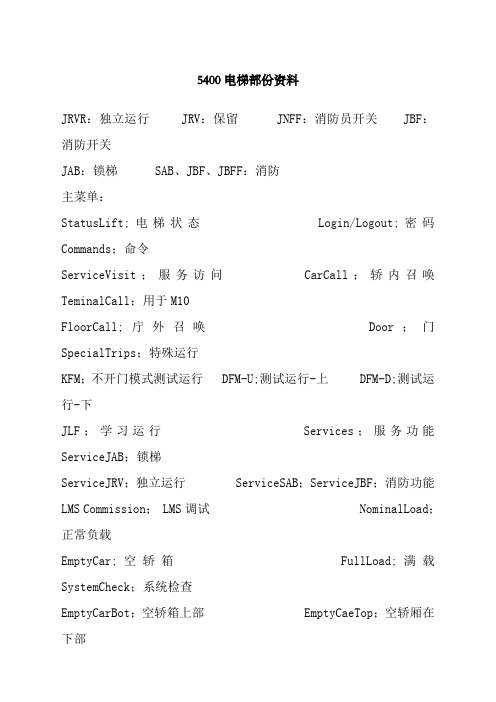

5400电梯部份资料JRVR：独立运行 JRV：保留 JNFF：消防员开关 JBF：消防开关JAB：锁梯 SAB、JBF、JBFF：消防主菜单：StatusLift;电梯状态Login/Logout;密码Commands；命令ServiceVisit；服务访问CarCall；轿内召唤TeminalCall；用于M10FloorCall;庁外召唤Door；门SpecialTrips；特殊运行KFM；不开门模式测试运行 DFM-U;测试运行-上 DFM-D;测试运行-下JLF；学习运行Services；服务功能ServiceJAB；锁梯ServiceJRV；独立运行 ServiceSAB；ServiceJBF；消防功能LMS Commission； LMS调试 NominalLoad；正常负载EmptyCar;空轿箱FullLoad;满载SystemCheck；系统检查EmptyCarBot；空轿箱上部 EmptyCaeTop；空轿厢在下部Empty Car Mid;空轿厢中间 Acceptance Mode;验收模式.Adj. FloorLevelling;平层调整 Drv End Commis;调试结束保存驱动参数.Freeze Node Tree;锁定节点 Invalidate SDM ;(未使用).Unlock Terminal;终端解锁时间设定 Teach-in mode;学习模式外呼印板SMLCDLanguage;SMLCD语言 US English;英语 French;法German;德Spanish;西Numeric;Tests ；测试；（1）Service Pin；Pin测试(进入后按一下印板上的PIN按钮，来检查通讯状态)（2）LON Board ；（进入后通过选择印板类型和地址来查找印板的通讯状态）（3）Force SW downl；下载软件Call；（1）Reg Center；（2）Aux Center；Test；变频器测试（1）DC Link Test; 直流环测试（2）CurrentLoopTst;电流环测试（3）EstimMotorPara; 主机参数估算（4）Direction Test;方向测试（5）ZeroPositionTest; 零位测试（6）EstimatInertia;惯量估算(7)Memory Test; 记忆测试 (8)Fan Test; 风扇测试(9)LED Test;灯测试 (10)ChargeDCLTest;DCL加载测试(11)DischargDCLTst; DCL不加载测试 (12)CapFormingTest;电容测试(13)FCR Test; FCR测试 (14)FCR IGBT Test;FCR IGBT测试Empty Car;空轿厢检查;验收(1)Brake Test;抱闸测试 2)EN81 Test; EN81测试3)Traction Test;曳引测试 4)Overspeed 1 Test;超速1测试5）Overspeed 2 Test;超速测试 6）TripTimeTest 7）UpTermSlowDown 慢速下行测试 8)DownTermSlowDo 慢速上行测试9)KNE Test KNE测试【五】Status；状态Group；群控状态；驱动Os； I/Os；印板I/O ；版本1）GC Software；GC软件版本 2）Drive Software；驱动软件版本Type；PCT类型 & Time；日期&时间；负载 Abs；绝对位置 Rel；相对位置；总线节点状态 nodes CH1；总线节点状态13LON nodes CH2；总线节点状态 nodes type；总线节点状态 Enables；可用楼层1）Normal Floors；正常楼层 2）Secured Floors；被封锁楼层；呼梯1）Floor Calls；厅外呼梯 2）Car Calls ；轿内呼梯17、LON SW-Dwnload ；软件下载状态Srv 可用服务Temp ；油温（液压梯专用）Test ；抱闸测试结果AMPS；电流未使用【六】Parameters；参数；群控1）Floor Markings ；层楼标记 2）Call Space； 3）Walk Time Mult；4）Riser Car Dist； 5）Walking Speed； 6）Allocation Dir；电梯1）Over The Hill; 2）Min Board Time;3)Min Exit Time;;门1)HoldOpen Exit;内令开门保持 2)HoldOpen Board;外召开门保持3)Final Timer;强迫关门时间 4)Min Door Open ;最小开门时间;第二侧门1)HoldOpen Exit； 2)HoldOpen Board； 3)Final Timer； 4)MinDoor Open；；轿厢1）Delay Cab Light；照明延时 2）Minimal Load ；最小负载3）Main Floor；6.主楼层1）Services；服务参数 2）JAB Floor；JAB楼层3）JBF Alt Floor；JBF附属楼层 4）JBF Floor；JBF楼层5）JNO Release 6）KW Sel Lift 7）Access Codes8）NF Sel Lift 9）RNO Rec Floor 10）Park Floor11）Park Floor Ena 12）Park Door TimeGeneral；一般驱动参数 V-Insp；安装运行速度V-Recall；召会速度 V-Relevel；再平层速度V4；额定速度 A2加速度 A6 减速度A-Relevel再平层加速度 J1加加速度 J3加减速度J5减减速度 J7减加速度 J-Relevel再平层加加速度KSERE-DistKSERE距离 Relevel Dist再平层距离Max Door Zone最大门区 Unbalance Bot下平衡Unbalance Top上平衡 Break Start De抱闸打开延时Max Trip Time最大运行时间Win Auto Tacho Res Auto Tacho Pre IndiceHyd Switch Tim Hyd Pause Tim Early Brake早期抱闸KB Feedback抱闸触点反馈 FS_Nom US_NomIS_Nom Pole Pairs P Gain Speed Ti Speed P-Ampli AccelP-Ampli Decel Dist-Stop Prec I Ampli DecelMin Distance最小楼层距离 On Level Dist水平距离Y/Delta Enable Y/Delta Time Softstop Time ColdOil MinTim ColdOil MaxTim AST Timeout Relevel TriesCold Oil Temp Warm Oil Temp Regulated UpFast DownInsp Speed PWM Offset Up PWM Offset Dwn ServoFreq Accel Up Accel Down Decel Up Decel Down PWM Max Up PWM Start Down PWM Min DownSpeed Reg Up Speed Fast Dwn IGS DirectionSettings；驱动设置Tacho Factor转速因数编码器参数 Nominal Load额定载荷Reeving Factor曳引比 TachFactrMotor 主机编码器Gear Ratio减速比TractnDiameter曳引轮直径Inertia 惯量Code Type代码类型安全标准类型 ETSL TypeETSL类型速度监控类型Encoder Type编码器类型Gear Type减速箱类型InvInputVoltage输入电压Nominal Speed额定速度 Inverter Setting变频器类型Id Motor主机IDShaftInfoType井道信息类型Brake Type抱闸类型Load Type称重类型Phase Dir.相序 Servitel远程监控（未使用）Install No Dir Call JAB Dir Call BR Dir Call JRVDir Call SRE Dir Call NT Dir Call NS Dir Call EOSTest Trip Test Call Periodic Call Reg CenterAl Center Pic Center Aux Center Mini CenterReserve Own Dial Nbr Dial Prefix Dial Substr1Dial Substr2 Ans Time Win Modem Baud Modem InitModem Setup1 Modem Setup2 FaultPerPeriod Trips Til NTError Delay系统1）Date 日期 2）Time 时间LCD Password密码【七】ErrorLog 故障表显示 All 显示所有故障 Errors 清除故障【八】Statistics统计Trips 轿厢运行次数 Trips 门运行次数二侧门运行次数 Hours 运行小时清除结果一、零位测试步骤电梯在更换或调整主机编码器或原测试零位丢失后需进行零位测试。
5400 电梯部份资料JRVR独立运行JRV :保留JNFF :消防员幵关JBF :消防幵关JAB:锁梯SAB 、JBF、JBFF:消防主菜单：StatusLift; 电梯状态Login/Logout; 密码Commands ；命令ServiceVisit ；服务访问CarCall ；轿内召唤TeminalCall ；用于M10 FloorCall; 庁外召唤Door ；门SpecialTrips ；特殊运KFM不幵门模式测试运行DFM-U; 测试运行- 上DFM-D; 测试运行- 下JLF;学习运行Services ；服务功能ServiceJAB ；锁梯ServiceJRV ；独立运行ServiceSAB ；ServiceJBF ；消防功能LMS Commissio n; LMS 调试Nomi nalLoad ;正常负载EmptyCar; 空轿箱FullLoad; 满载SystemCheck ；系统检查EmptyCarBot;空轿箱上部EmptyCaeTop ;空轿厢在下部Germa n;德Span ish; Numeric;Empty Car Mid; 空轿厢中间Acceptance Mode; 验收模式.Adj. FloorLevelling; 平层调整Drv End Commis; 调试结束保存驱动参数.Freeze Node Tree; 锁定节点Invalidate SDM ;( 未使用).Unlock Terminal; 终端解锁时间设定Teach-in mode; 学习模式外呼印板SMLCDLa nguage;SMLC© 言US En glish; 英语Fren ch; 法Tests ;测试1.LON ；1) Service PinPin 测试（进入后按一下印板上的 PIN 按钮，来检查通讯状态 ）（2）LON Board ； （进入后通过选择印板类型和地址来查找印板的通讯状态） （ 3） Force SW downl ； 下载软件 2.Servitel Call ； ( 1) Reg Center ； ( 2) Aux Center ；算(7)Memory Test; 记忆测试 (8)Fan Test; 风扇测试 (9)LED Test; 灯测试 (10)ChargeDCLTest; DCL 加载测试(11)DischargDCLTst; DCL 不加载测试(12)CapFormi ngTest; 电容测试测试3. VF Test ； 变频器测试（1）DC Link Test; 直流环测试（ 3） EstimMotorPara; 主机参数估算 试（ 5） ZeroPositionTest; 零位测试2) CurrentLoopTst; 电流环测试 (4) Direction Test; 方 向 测(6) EstimatInertia; 惯 量 估(13)FCR Test;FCR 测试 (14)FCR IGBT Test;FCR IGBT4. Ck Empty Car; 空轿厢检查5. Acceptance; 验收(1)Brake Test; 抱闸测试2)EN81 Test; EN81 测试3) Traction Test; 曳引测试4)Overspeed 1 Test; 超速1 测试5)Overspeed 2 Test; 超速测试6 ) TripTimeTest7)UpTermSlowDown 慢速下行测试8)DownTermSlowDo 慢速上行测试9)KNE Test KNE测试【五】Status ；状态1.Status Group ；群控状态2.Drive ；驱动3.I/Os ；4.Board I/Os ；印板5.Versions ；版本1) GC Software ; GC软件版本 2 ) Drive Software ；驱动软件版本6.PCT Type ; PCT 类型7.Date & Time；日期&时间8.Load负载9.Position Abs ；绝对位置10.Positin Rel ；相对位置11.LON ；总线节点状态12.LON nodes CH1 ；总线节点状态13L0N nodes CH2;总线节点状态14.BIO nodes type ;总线节点状态15. Floor Enables ；可用楼层1 ) N ormal Floors ;正常楼层2 )Secured Floors ;被封锁楼层16. Calls ;呼梯1 )Floor Calls ;厅外呼梯2 ) Car Calls ;轿内呼梯17. LON SW-Dwnload ;软件下载状态I/O18.Available Srv 可用服务19.Oil Temp ；油温(液压梯专用)20.Brake Test ；抱闸测试结果21.Drive AMPS ；电流未使用参数六】Parameters ；1.Group ；群控1)Floor Markings ；层楼标记)Call Space； 3 )Walk Time Mult ；4)Riser Car Dist ；)Walking Speed； 6 )AllocationDir；2.Lift 电梯1)Over The Hill; Min Board Time; 3)Min Exit Time;3.Door; 门1)HoldOpen Exit; 内令开门保持2)HoldOpen Board; 外召开门保持3)Final Timer; 强迫关门时间4)Min Door Open ; 最小开门时间4.Door2; 第二侧门1)HoldOpen Exit ；2)HoldOpen Board ；3)Final Timer 4)Min Door Open ；5.Car ；轿厢1)Delay Cab Light ；照明延时2 Minimal Load ；最小负载3) Main Floor ；6. 主楼层1) Services ；服务参数) JAB Floor ；JAB楼层3) JBF Alt Floor ；JBF附属楼层JBF Floor ; JBF楼层5) JNO Release 6 )KW Sel Lift )Access Codes8) NF Sel Lift 9 ) RNO Rec Floor 10 )Park Floor11)Park Floor Ena 12 ) Park Door TimeP-Ampli Decel Dist-Stop Prec I Ampli Decel Min Distance 最小楼层距离On Level Dist水平距离Y/Delta Enable Y/Delta Time Softstop TimeColdOil MinTimColdOil MaxTim AST Timeout Relevel TriesV-Recall ；召会速度 V-Relevel;再平层速度V4;额定速度A2加速度 A6减速度 A-Relevel 再平层加速度 J1 加加速度J3加减速度J5 减减速度J7减加速度J-Relevel再平层加加速度 KSERE-DistKSERE 距离 Relevel Dist再平层距离Max Door Zone 最大门区 Unbalance Bot下平衡 Unbalance Top上平衡Break Start De抱闸打开延时Max Trip Time 最大运行时间Win Auto TachoRes Auto Tacho Pre IndiceHyd Switch TimHyd Pause TimEarly Brake 早期抱闸KB Feedback 抱闸触点反馈 FS_Nom US_No mIS_Nom Pole PairsP Gain SpeedTi Speed P-Ampli Accel7.Drive General 般驱动参数 V-Insp；安装运行速度 Cold Oil Temp Warm Oil Temp Regulated Up Fast DownInsp SpeedPWM Offset Up PWM Offset DwnServoFreq Accel Up Accel Down Decel UpDecel Down PWM Max Up PWM Start Down PWM Min DownCode Type 代码类型安全标准类型 ETSL TypeETSL 类型速度监控类型Encoder Type 编码器类型 Gear Type 减速箱类型 InvInputVoltage输入电压Nominal Speed额定速度Inverter Setting变频器类型 Id Motor主机 IDShaftInfoType 井道信息类型Brake Type抱闸类型 Load Type 称Modem Setup1 Modem Setup2 FaultPerPeriod Trips Til NT Error Delay 9.System 系统Install No Dir CallJAB DirCall BRDirCall JRVDir Call SRE Dir Call NT Dir Call NS Dir Call EOSTest Trip Test Call Periodic Call Reg CenterAl Center Pic Center Aux Center Mini CenterReserve Own Dial Nbr Dial Prefix DialSubstr1Dial Substr2Ans Time WinModem BaudModem InitPhase Dir. 相序Servitel 远程监控（未使用）Speed Reg Up Speed Fast Dwn 8.Drive Settings ；驱动设置Tacho Factor 转速因数编码器参数 IGS Direction Nominal Load 额定载荷 Reeving Factor 曳引比 TachFactrMotor 主机编码器Gear Ratio 减速比 TractnDiameter 曳引轮直径 Inertia惯量1）Date 日期）Time 时间LCD Password 密码七】ErrorLog 故障表1.Show 显示2.Show All 显示所有故障3.Clear Errors 清除故障八】Statistics 统计1.Car Trips 轿厢运行次数2.Door Trips 门运行次数二侧门运行次数 4.Run Hours 运行小时5. Clear 清除结果一、零位测试步骤电梯在更换或调整主机编码器或原测试零位丢失后需进行零位测试。
迅达部分调试资料说明5400电梯部份资料JRVR：独立运行 JRV：保留 JNFF：消防员开关 JBF：消防开关JAB：锁梯 SAB、JBF、JBFF：消防主菜单：StatusLift;电梯状态Login/Logout;密码Commands；命令ServiceVisit；服务访问CarCall；轿内召唤T eminalCall；用于M10FloorCall;庁外召唤Door；门SpecialTrips；特殊运行KFM；不开门模式测试运行 DFM-U;测试运行-上 DFM-D;测试运行-下JLF；学习运行Services；服务功能ServiceJAB；锁梯ServiceJRV；独立运行ServiceSAB；ServiceJBF；消防功能LMS Commission； LMS调试 NominalLoad；正常负载EmptyCar;空轿箱FullLoad;满载SystemCheck；系统检查EmptyCarBot；空轿箱上部 EmptyCaeTop；空轿厢在下部Empty Car Mid;空轿厢中间 Acceptance Mode;验收模式.Adj. FloorLevelling;平层调整 Drv End Commis;调试结束保存驱动参数.Freeze Node Tree;锁定节点 Invalidate SDM ;(未使用).Unlock Terminal;终端解锁时间设定 T each-in mode;学习模式外呼印板SMLCDLanguage;SMLCD语言US English;英语French;法German;德Spanish;西Numeric;Tests ；测试；（1）Service Pin；Pin测试(进入后按一下印板上的PIN按钮，来检查通讯状态)（2）LON Board ；（进入后通过选择印板类型和地址来查找印板的通讯状态）（3）Force SW downl；下载软件Call；（1）Reg Center；（2）Aux Center；Test；变频器测试（1）DC Link Test; 直流环测试（2）CurrentLoopTst;电流环测试（3）EstimMotorPara; 主机参数估算（4）Direction Test;方向测试（5）ZeroPositionT est; 零位测试（6）EstimatInertia;惯量估算(7)Memory Test; 记忆测试 (8)Fan Test; 风扇测试(9)LED Test;灯测试 (10)ChargeDCLTest;DCL加载测试(11)DischargDCLTst; DCL不加载测试 (12)CapFormingT est;电容测试(13)FCR Test; FCR测试 (14)FCR IGBT Test;FCR IGBT测试Empty Car;空轿厢检查;验收(1)Brake Test;抱闸测试 2)EN81 Test; EN81测试3)Traction Test;曳引测试 4)Overspeed 1 Test;超速1测试5）Overspeed 2 Test;超速测试6）TripTimeTest 7）UpTermSlowDown 慢速下行测试 8)DownTermSlowDo 慢速上行测试9)KNE Test KNE测试【五】Status；状态Group；群控状态；驱动Os； I/Os；印板I/O ；版本1）GC Software；GC软件版本 2）Drive Software；驱动软件版本Type；PCT类型 & Time；日期&时间；负载 Abs；绝对位置 Rel；相对位置；总线节点状态 nodes CH1；总线节点状态13LON nodes CH2；总线节点状态 nodes type；总线节点状态Enables；可用楼层1）Normal Floors；正常楼层 2）Secured Floors；被封锁楼层；呼梯1）Floor Calls；厅外呼梯2）Car Calls ；轿内呼梯17、LON SW-Dwnload ；软件下载状态Srv 可用服务Temp ；油温（液压梯专用）Test ；抱闸测试结果AMPS；电流未使用【六】Parameters；参数；群控1）Floor Markings ；层楼标记 2）Call Space； 3）Walk Time Mult；4）Riser Car Dist； 5）Walking Speed； 6）Allocation Dir；电梯1）Over The Hill; 2）Min Board Time;3)Min Exit Time;;门1)HoldOpen Exit;内令开门保持 2)HoldOpen Board;外召开门保持3)Final Timer;强迫关门时间 4)Min Door Open ;最小开门时间;第二侧门1)HoldOpen Exit；2)HoldOpen Board；3)Final Timer；4)MinDoor Open；；轿厢1）Delay Cab Light；照明延时 2）Minimal Load ；最小负载3）Main Floor；6.主楼层1）Services；服务参数 2）JAB Floor；JAB楼层3）JBF Alt Floor；JBF附属楼层 4）JBF Floor；JBF楼层5）JNO Release 6）KW Sel Lift 7）Access Codes8）NF Sel Lift 9）RNO Rec Floor 10）Park Floor11）Park Floor Ena 12）Park Door TimeGeneral；一般驱动参数 V-Insp；安装运行速度V-Recall；召会速度 V-Relevel；再平层速度V4；额定速度 A2加速度 A6 减速度A-Relevel再平层加速度 J1加加速度 J3加减速度J5减减速度 J7减加速度 J-Relevel再平层加加速度KSERE-DistKSERE距离 Relevel Dist再平层距离Max Door Zone最大门区Unbalance Bot下平衡Unbalance Top上平衡 Break Start De抱闸打开延时Max Trip Time最大运行时间Win Auto Tacho Res Auto Tacho Pre IndiceHyd Switch Tim Hyd Pause Tim Early Brake早期抱闸KB Feedback抱闸触点反馈 FS_Nom US_NomIS_Nom Pole Pairs P Gain Speed Ti Speed P-Ampli AccelP-Ampli Decel Dist-Stop Prec I Ampli DecelMin Distance最小楼层距离 On Level Dist水平距离Y/Delta Enable Y/Delta Time Softstop Time ColdOil MinTim ColdOil MaxTim AST Timeout Relevel TriesCold Oil Temp Warm Oil Temp Regulated UpFast DownInsp Speed PWM Offset Up PWM Offset Dwn ServoFreq Accel Up Accel Down Decel Up Decel Down PWM Max Up PWM Start Down PWM Min DownSpeed Reg Up Speed Fast Dwn IGS DirectionSettings；驱动设置Tacho Factor转速因数编码器参数 Nominal Load额定载荷Reeving Factor曳引比 TachFactrMotor 主机编码器Gear Ratio减速比TractnDiameter曳引轮直径Inertia 惯量Code Type代码类型安全标准类型 ETSL TypeETSL类型速度监控类型Encoder Type编码器类型Gear Type减速箱类型InvInputVoltage输入电压Nominal Speed额定速度 Inverter Setting变频器类型Id Motor主机IDShaftInfoType井道信息类型Brake Type抱闸类型Load Type称重类型Phase Dir.相序 Servitel远程监控（未使用）Install No Dir Call JAB Dir Call BR Dir Call JRVDir Call SRE Dir Call NT Dir Call NS Dir Call EOSTest Trip Test Call Periodic Call Reg CenterAl Center Pic Center Aux Center Mini CenterReserve Own Dial Nbr Dial Prefix Dial Substr1Dial Substr2 Ans Time Win Modem Baud Modem InitModem Setup1 Modem Setup2 FaultPerPeriod Trips Til NT Error Delay系统1）Date 日期 2）Time 时间LCD Password密码【七】ErrorLog 故障表显示 All 显示所有故障 Errors 清除故障【八】Statistics统计Trips 轿厢运行次数 Trips 门运行次数二侧门运行次数 Hours 运行小时清除结果一、零位测试步骤电梯在更换或调整主机编码器或原测试零位丢失后需进行零位测试。
电梯外呼设置一、楼层显示及厅门呼梯控制器（ZXK-CAN03C VER4.1）P2~P5端子功能代号功能1 备注P2 上行召唤按钮及登记指示灯P3 下行召唤按钮及登记指示灯P4 锁梯信号P5 消防信号二、多功能端子P6定义代号定义①②短接二端子进入正常显示状态(以进入设定状态为前提)③④短接二端子2秒钟后进入设定状态⑤多功能输出电源5V端子②④多功能输出电源0V端子⑨程序复位端口①③⑥⑦⑧⑩程序下载所用端子三、楼层显示及厅门呼梯控制器参数设置操作操作步骤点阵显示说明⑴：短接P6的③④号端子2秒钟，进入设定状态“K”为设定地址参数的代号“12”为设定地址⑵：点动外呼上方向按钮，设定参数的数值增加；点动外呼下方向按钮，设定参数的数值减少参数修改、设置,自动保存⑶：点动P5或P4，设定参数代号轮流更换：K→F→G→V→E→B→T→X→Y→Z K：显示板地址F:：功能选择G:：组号V:：版本号E：特殊功能B：设置波特率T：设置到站铃响的时间X：设定背光模块BGL1的显示功能Y：设定背光模块BGL2的显示功能Z：设定背光模块BGL3的显示功能⑷：短接P6的①②号端子进入正常运行,然后撤掉短接片，设置操作完毕正常运行显示四、楼层显示及厅门呼梯控制器参数表代号定义出厂数值Ｋ显示板地址,范围：0~64 . 0Ｆ功能选择：锁梯使能、消防使能、箭头样式选择等0x00Ｇ群控组号0Ｖ版本号，只读，无须设置V1.1E 特殊功能0x11B 设置波特率(备用) 0T 设置到站铃响的时间0X 设定背光模块BGL1的显示功能 1Y 设定背光模块BGL2的显示功能 2Z 设定背光模块BGL3的显示功能 3五、厅外显示板地址设置当ZXK-CAN03作为厅外显示板时，应正确设置显示地址参数‘Ｋ’，地址值对应相应楼层号，即最底层为‘１’，以后逐层递增，直至最高层，最大显示地址不超过６４。
当带有前后门双操纵箱独立按钮控制时，后门ZXK-CAN03板地址K=33开始，依次类推最大显示地址不超过64。

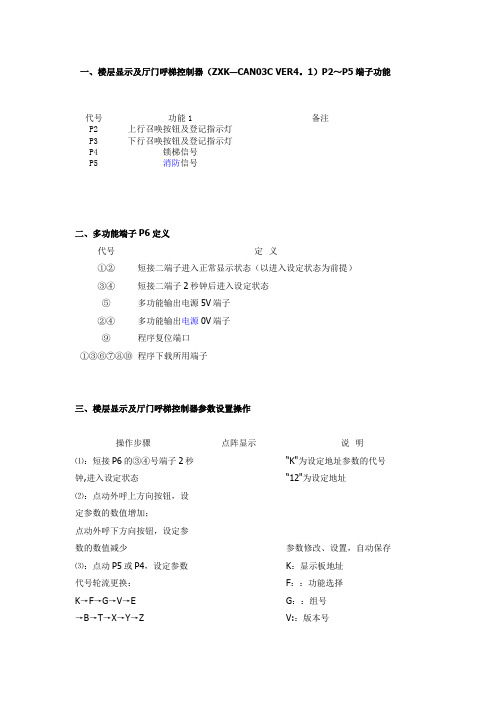

一、楼层显示及厅门呼梯控制器（ZXK—CAN03C VER4。
1）P2～P5端子功能代号功能1 备注P2 上行召唤按钮及登记指示灯P3 下行召唤按钮及登记指示灯P4 锁梯信号P5 消防信号二、多功能端子P6定义代号定义①②短接二端子进入正常显示状态（以进入设定状态为前提）③④短接二端子2秒钟后进入设定状态⑤多功能输出电源5V端子②④多功能输出电源0V端子⑨程序复位端口①③⑥⑦⑧⑩程序下载所用端子三、楼层显示及厅门呼梯控制器参数设置操作操作步骤点阵显示说明⑴：短接P6的③④号端子2秒钟,进入设定状态“K"为设定地址参数的代号“12"为设定地址⑵：点动外呼上方向按钮，设定参数的数值增加；点动外呼下方向按钮，设定参数的数值减少参数修改、设置，自动保存⑶：点动P5或P4，设定参数代号轮流更换：K→F→G→V→E→B→T→X→Y→Z K：显示板地址F：：功能选择G：：组号V:：版本号E：特殊功能B：设置波特率T：设置到站铃响的时间X：设定背光模块BGL1的显示功能Y:设定背光模块BGL2的显示功能Z:设定背光模块BGL3的显示功能⑷：短接P6的①②号端子进入正常运行，然后撤掉短接片,设置操作完毕正常运行显示四、楼层显示及厅门呼梯控制器参数表代号定义出厂数值Ｋ显示板地址，范围：0～64 . 0Ｆ功能选择：锁梯使能、消防使能、箭头样式选择等0x00Ｇ群控组号0Ｖ版本号，只读，无须设置V1。
1E 特殊功能0x11B 设置波特率(备用) 0T 设置到站铃响的时间0X 设定背光模块BGL1的显示功能 1Y 设定背光模块BGL2的显示功能 2Z 设定背光模块BGL3的显示功能 3五、厅外显示板地址设置当ZXK—CAN03作为厅外显示板时，应正确设置显示地址参数‘Ｋ’，地址值对应相应楼层号，即最底层为‘１’，以后逐层递增,直至最高层，最大显示地址不超过６４。
当带有前后门双操纵箱独立按钮控制时，后门ZXK-CAN03板地址K=33开始，依次类推最大显示地址不超过64。
迅达部分调试说明5400电梯部份资料JRVR：独⽴运⾏JRV：保留JNFF：消防员开关JBF：消防开关JAB：锁梯SAB、JBF、JBFF：消防主菜单：StatusLift;电梯状态Login/Logout;密码Commands；命令ServiceVisit；服务访问CarCall；轿内召唤TeminalCall；⽤于M10 FloorCall;庁外召唤Door；门SpecialTrips；特殊运⾏KFM；不开门模式测试运⾏DFM-U;测试运⾏-上DFM-D;测试运⾏-下JLF；学习运⾏Services；服务功能ServiceJAB；锁梯ServiceJRV；独⽴运⾏ServiceSAB；ServiceJBF；消防功能LMS Commission；LMS调试NominalLoad；正常负载EmptyCar;空轿箱FullLoad;满载SystemCheck；系统检查EmptyCarBot；空轿箱上部EmptyCaeTop；空轿厢在下部Empty Car Mid;空轿厢中间Acceptance Mode;验收模式.Adj. FloorLevelling;平层调整Drv End Commis;调试结束保存驱动参数.Freeze Node Tree;锁定节点Invalidate SDM ;(未使⽤) .Unlock Terminal;终端解锁时间设定Teach-in mode;学习模式外呼印板SMLCDLanguage;SMLCD语⾔US English;英语French;法German;德Spanish;西Numeric;Tests ；测试；（1）Service Pin；Pin测试(进⼊后按⼀下印板上的PIN按钮，来检查通讯状态)（2）LON Board ；（进⼊后通过选择印板类型和地址来查找印板的通讯状态）（3）Force SW downl；下载软件Call；（1）Reg Center；（2）Aux Center；Test；变频器测试（1）DC Link Test; 直流环测试（2）CurrentLoopTst; 电流环测试（3）EstimMotorPara; 主机参数估算（4）Direction Test; ⽅向测试（5）ZeroPositionTest; 零位测试（6）EstimatInertia; 惯量估算(7)Memory Test; 记忆测试(8)Fan Test; 风扇测试(9)LED Test; 灯测试(10)ChargeDCLTest; DCL加载测试(11)DischargDCLTst; DCL不加载测试(12)CapFormingTest; 电容测试(13)FCR Test; FCR测试(14)FCR IGBT Test; FCR IGBT测试Empty Car;空轿厢检查;验收(1)Brake Test;抱闸测试2)EN81 Test; EN81测试3)Traction Test;曳引测试4)Overspeed 1 Test;超速1测试5）Overspeed 2 Test;超速测试6）TripTimeTest7）UpTermSlowDown 慢速下⾏测试8)DownTermSlowDo 慢速上⾏测试9)KNE Test KNE测试【五】Status；状态Group；群控状态；驱动Os；I/Os；印板I/O ；版本1）GC Software；GC软件版本2）Drive Software；驱动软件版本Type；PCT类型& Time；⽇期&时间；负载Abs；绝对位置Rel；相对位置；总线节点状态nodes CH1；总线节点状态13LON nodes CH2；总线节点状态nodes type；总线节点状态Enables；可⽤楼层1）Normal Floors；正常楼层2）Secured Floors；被封锁楼层；呼梯1）Floor Calls；厅外呼梯2）Car Calls ；轿内呼梯17、LON SW-Dwnload ；软件下载状态Srv 可⽤服务Temp ；油温（液压梯专⽤）Test ；抱闸测试结果AMPS；电流未使⽤【六】Parameters；参数；群控1）Floor Markings ；层楼标记2）Call Space；3）Walk Time Mult；4）Riser Car Dist；5）Walking Speed；6）Allocation Dir；电梯1）Over The Hill; 2）Min Board Time; 3)Min Exit Time;;门1)HoldOpen Exit;内令开门保持2)HoldOpen Board;外召开门保持3)Final Timer;强迫关门时间4)Min Door Open ;最⼩开门时间;第⼆侧门1)HoldOpen Exit；2)HoldOpen Board；3)Final Timer；4)Min Door Open；；轿厢1）Delay Cab Light；照明延时2）Minimal Load ；最⼩负载3）Main Floor；6.主楼层1）Services；服务参数2）JAB Floor；JAB楼层3）JBF Alt Floor；JBF附属楼层4）JBF Floor；JBF楼层5）JNO Release 6）KW Sel Lift 7）Access Codes8）NF Sel Lift 9）RNO Rec Floor 10）Park Floor11）Park Floor Ena 12）Park Door TimeGeneral；⼀般驱动参数V-Insp；安装运⾏速度V-Recall；召会速度V-Relevel；再平层速度V4；额定速度A2加速度A6 减速度A-Relevel再平层加速度J1加加速度J3加减速度J5减减速度J7减加速度J-Relevel再平层加加速度KSERE-DistKSERE距离Relevel Dist再平层距离Max Door Zone最⼤门区Unbalance Bot下平衡Unbalance Top上平衡Break Start De抱闸打开延时Max Trip Time最⼤运⾏时间Win Auto Tacho Res Auto Tacho Pre IndiceHyd Switch Tim Hyd Pause Tim Early Brake早期抱闸KB Feedback抱闸触点反馈FS_Nom US_NomIS_Nom Pole Pairs P Gain Speed Ti Speed P-Ampli AccelP-Ampli Decel Dist-Stop Prec I Ampli DecelMin Distance最⼩楼层距离On Level Dist⽔平距离Y/Delta Enable Y/Delta Time Softstop TimeColdOil MinTim ColdOil MaxTim AST Timeout Relevel TriesCold Oil Temp Warm Oil Temp Regulated Up Fast DownInsp Speed PWM Offset Up PWM Offset DwnServoFreq Accel Up Accel Down Decel UpDecel Down PWM Max Up PWM Start Down PWM Min DownSpeed Reg Up Speed Fast Dwn IGS DirectionSettings；驱动设置Tacho Factor转速因数编码器参数Nominal Load额定载荷Reeving Factor曳引⽐TachFactrMotor主机编码器Gear Ratio减速⽐TractnDiameter曳引轮直径Inertia 惯量Code Type代码类型安全标准类型ETSL TypeETSL类型速度监控类型Encoder Type编码器类型Gear Type减速箱类型InvInputV oltage输⼊电压Nominal Speed额定速度Inverter Setting变频器类型Id Motor主机ID ShaftInfoType井道信息类型Brake Type抱闸类型Load Type称重类型Phase Dir.相序Servitel远程监控（未使⽤）Install No Dir Call JAB Dir Call BR Dir Call JRVDir Call SRE Dir Call NT Dir Call NS Dir Call EOSTest Trip Test Call Periodic Call Reg CenterAl Center Pic Center Aux Center Mini CenterReserve Own Dial Nbr Dial Prefix Dial Substr1Dial Substr2 Ans Time Win Modem Baud Modem InitModem Setup1 Modem Setup2 FaultPerPeriod Trips Til NTError Delay系统1）Date ⽇期2）Time 时间LCD Password密码【七】ErrorLog 故障表显⽰All 显⽰所有故障Errors 清除故障【⼋】Statistics统计Trips 轿厢运⾏次数Trips 门运⾏次数Trips ⼆侧门运⾏次数Hours 运⾏⼩时清除结果⼀、零位测试步骤电梯在更换或调整主机编码器或原测试零位丢失后需进⾏零位测试。
、楼层显示及厅门呼梯控制器( ZXK-CAN03C VER4.1 ) P2~P5端子功能代号功能1 备注P2 上行召唤按钮及登记指示灯P3 下行召唤按钮及登记指示灯P4 锁梯信号P5 消防信号、多功能端子P6定义代号定义①②短接二端子进入正常显示状态(以进入设定状态为前提)③④短接二端子2秒钟后进入设定状态⑤多功能输出电源5V端子②④多功能输出电源0V端子⑨程序复位端口①③⑥⑦⑧⑩程序下载所用端子三、楼层显示及厅门呼梯控制器参数设置操作操作步骤⑴：短接P6的③④号端子2秒钟，进入设定状态⑵：点动外呼上方向按钮，设定参数的数值增加；点动外呼下方向按钮，设定参数的数值减少⑶：点动P5或P4,设定参数代号轮流更换：Kr 1 Gr J E 点阵显示说明“周设定地址参数的代号“ 1明设定地址参数修改、设置，自动保存K:显示板地址F::功能选择G::组号V::版本号r B r T r X r Y— ZE:特殊功能B:设置波特率T:设置到站铃响的时间显示板地址，范围：0~64 .大显示地址不超过64。
X:设定背光模块BGL1的显示功能Y:设定背光模块BGL2的显示功能Z:设定背光模块BGL3的显示功能⑷：短接P6的①②号端子进入正常运行，然后撤掉短接片，设置操作完毕正常运行显示四、楼层显示及厅门呼梯控制器参数表代号出厂数值功能选择：锁梯使能、消防使能、箭头样式选择等0x00群控组号版本号，只读，无须设置V1.1特殊功能0x11设置波特率（备用）设置到站铃响的时间设定背光模块BGL1的显示功能设定背光模块BGL2的显示功能设定背光模块BGL3的显示功能五、厅外显示板地址设置当ZXK-CAN03作为厅外显示板时，应正确设置显示地址参数上'，地址值对应相应楼层号，即最底层为i 以后逐层递增，直至最高层，最大显示地址不超过6 4。
当带有前后门双操纵箱独立按钮控制时，后门ZXK-CAN03板地址K=33开始，依次类推最。
迅达部分调试说明 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#5400电梯部份资料JRVR：独立运行 JRV：保留 JNFF：消防员开关 JBF：消防开关JAB：锁梯 SAB、JBF、JBFF：消防主菜单：StatusLift;电梯状态 Login/Logout;密码 Commands；命令ServiceVisit；服务访问 CarCall；轿内召唤 TeminalCall；用于M10 FloorCall;庁外召唤 Door；门 SpecialTrips；特殊运行KFM；不开门模式测试运行 DFM-U;测试运行-上 DFM-D;测试运行-下JLF；学习运行 Services；服务功能 ServiceJAB；锁梯ServiceJRV；独立运行 ServiceSAB；ServiceJBF；消防功能LMS Commission； LMS调试 NominalLoad；正常负载EmptyCar;空轿箱 FullLoad;满载 SystemCheck；系统检查EmptyCarBot；空轿箱上部 EmptyCaeTop；空轿厢在下部Empty Car Mid;空轿厢中间 Acceptance Mode;验收模式.Adj. FloorLevelling;平层调整 Drv End Commis;调试结束保存驱动参数.Freeze Node Tree;锁定节点 Invalidate SDM ;(未使用).Unlock Terminal;终端解锁时间设定 Teach-in mode;学习模式外呼印板SMLCDLanguage;SMLCD语言 US English;英语 French;法German;德 Spanish;西 Numeric;Tests ；测试；（1）Service Pin；Pin测试(进入后按一下印板上的PIN按钮，来检查通讯状态)（2）LON Board ；（进入后通过选择印板类型和地址来查找印板的通讯状态）（3）Force SW downl；下载软件Call；（1）Reg Center；（2）Aux Center；Test；变频器测试（1）DC Link Test; 直流环测试（2）CurrentLoopTst; 电流环测试（3）EstimMotorPara; 主机参数估算（4）Direction Test; 方向测试（5）ZeroPositionTest; 零位测试（6）EstimatInertia; 惯量估算(7)Memory Test; 记忆测试 (8)Fan Test; 风扇测试(9)LED Test; 灯测试 (10)ChargeDCLTest; DCL加载测试(11)DischargDCLTst; DCL不加载测试 (12)CapFormingTest; 电容测试(13)FCR Test; FCR测试 (14)FCR IGBT Test; FCR IGBT测试Empty Car;空轿厢检查;验收(1)Brake Test;抱闸测试 2)EN81 Test; EN81测试3)Traction Test;曳引测试 4)Overspeed 1 Test;超速1测试5）Overspeed 2 Test;超速测试 6）TripTimeTest7）UpTermSlowDown 慢速下行测试 8)DownTermSlowDo 慢速上行测试9)KNE Test KNE测试【五】Status；状态Group；群控状态；驱动Os； I/Os；印板I/O ；版本1）GC Software；GC软件版本 2）Drive Software；驱动软件版本Type；PCT类型 & Time；日期&时间；负载Abs；绝对位置 Rel；相对位置；总线节点状态 nodes CH1；总线节点状态13LON nodes CH2；总线节点状态 nodes type；总线节点状态Enables；可用楼层1）Normal Floors；正常楼层 2）Secured Floors；被封锁楼层；呼梯1）Floor Calls；厅外呼梯 2）Car Calls ；轿内呼梯17、LON SW-Dwnload ；软件下载状态Srv 可用服务Temp ；油温（液压梯专用）Test ；抱闸测试结果AMPS；电流未使用【六】Parameters；参数；群控1）Floor Markings ；层楼标记 2）Call Space； 3）Walk Time Mult；4）Riser Car Dist； 5）Walking Speed； 6）Allocation Dir；电梯1）Over The Hill; 2）Min Board Time; 3)Min Exit Time; ;门1)HoldOpen Exit;内令开门保持 2)HoldOpen Board;外召开门保持3)Final Timer;强迫关门时间 4)Min Door Open ;最小开门时间;第二侧门1)HoldOpen Exit； 2)HoldOpen Board； 3)Final Timer； 4)Min Door Open；；轿厢1）Delay Cab Light；照明延时 2）Minimal Load ；最小负载 3）Main Floor；6.主楼层1）Services；服务参数 2）JAB Floor；JAB楼层3）JBF Alt Floor；JBF附属楼层 4）JBF Floor；JBF楼层5）JNO Release 6）KW Sel Lift 7）Access Codes8）NF Sel Lift 9）RNO Rec Floor 10）Park Floor11）Park Floor Ena 12）Park Door TimeGeneral；一般驱动参数 V-Insp；安装运行速度V-Recall；召会速度 V-Relevel；再平层速度V4；额定速度 A2加速度 A6 减速度A-Relevel再平层加速度 J1加加速度 J3加减速度J5减减速度 J7减加速度 J-Relevel再平层加加速度KSERE-DistKSERE距离 Relevel Dist再平层距离Max Door Zone最大门区 Unbalance Bot下平衡Unbalance Top上平衡 Break Start De抱闸打开延时Max Trip Time最大运行时间Win Auto Tacho Res Auto Tacho Pre IndiceHyd Switch Tim Hyd Pause Tim Early Brake早期抱闸KB Feedback抱闸触点反馈 FS_Nom US_NomIS_Nom Pole Pairs P Gain Speed Ti Speed P-Ampli AccelP-Ampli Decel Dist-Stop Prec I Ampli DecelMin Distance最小楼层距离 On Level Dist水平距离Y/Delta Enable Y/Delta Time Softstop TimeColdOil MinTim ColdOil MaxTim AST Timeout Relevel TriesCold Oil Temp Warm Oil Temp Regulated Up Fast DownInsp Speed PWM Offset Up PWM Offset DwnServoFreq Accel Up Accel Down Decel UpDecel Down PWM Max Up PWM Start Down PWM Min DownSpeed Reg Up Speed Fast Dwn IGS DirectionSettings；驱动设置Tacho Factor转速因数编码器参数 Nominal Load额定载荷Reeving Factor曳引比 TachFactrMotor主机编码器Gear Ratio减速比 TractnDiameter曳引轮直径 Inertia 惯量Code Type代码类型安全标准类型 ETSL TypeETSL类型速度监控类型Encoder Type编码器类型 Gear Type减速箱类型 InvInputVoltage输入电压Nominal Speed额定速度 Inverter Setting变频器类型 Id Motor主机IDShaftInfoType井道信息类型 Brake Type抱闸类型 Load Type称重类型Phase Dir.相序 Servitel远程监控（未使用）Install No Dir Call JAB Dir Call BR Dir Call JRV Dir Call SRE Dir Call NT Dir Call NS Dir Call EOS Test Trip Test Call Periodic Call Reg CenterAl Center Pic Center Aux Center Mini Center Reserve Own Dial Nbr Dial Prefix Dial Substr1 Dial Substr2 Ans Time Win Modem Baud Modem Init Modem Setup1 Modem Setup2 FaultPerPeriod Trips Til NT Error Delay系统1）Date 日期 2）Time 时间 LCD Password密码【七】ErrorLog 故障表显示 All 显示所有故障 Errors 清除故障【八】Statistics统计Trips 轿厢运行次数 Trips 门运行次数二侧门运行次数 Hours 运行小时清除结果一、零位测试步骤电梯在更换或调整主机编码器或原测试零位丢失后需进行零位测试。
