MT 机 6305电源 低于5V不开机维修方法

移动电源常见故障及解决方法移动电源常见故障及解决方法移动电源常见故障及解决方法故障一、移动电源开不了机1、没有电了：如果你刚收到就可不开不了机就开不了机，有可能没有电了，你只要拿出双拉线和迷你USB转接头先在电脑上给他充电(充3-5分钟就可以了，在拿下来就可以开机了，开机后在继续充电。

如果用过后开不了机，直接在适配器上充电，如果充不进去就说明你在用移动电源给手机或者其他数码产品是用电过度，使移动电源里面锂电池自动保护了，所以需要电脑上的USB输出口给他充电就可以了。

2、没有看懂书面上，不会开机：移动电源开机方式跟手机锁键类似，我们需要长按2-3秒或者在长几秒等看到电量显示灯有规律的闪烁，就代表移动电源已经开机可以给手机或者其他数码产品充电了。

3、移动电源坏了：按钮在组装的时候没有安装好，让技术重新安装一下就可以了。

故障二、移动电源不能充电1、转接头跟手机或者数码产品不匹配遇到这个问题时可以用手机或者数码产品本身自带的数据线就可以链接使移动电源给手机或者数码产品充电。

2、转接头质量有问题如果在包换时间内可以找厂家换转接头，如果超过了只能再买一个同样的转接头，或者用手机或者数码产品本身自带的数据线充电。

3、双拉线坏了如果在包换时间内可以找厂家换双拉线，如果超过了只能再买一个同样的双拉线，或者用手机或者数码产品本身自带的数据线充电。

4、转接头与双拉线不匹配如果已买到就出现这个问题，可以要求工厂换货;如果在包换时间内可以找厂家换双拉线或者转接头，如果超过了只能再买一个同样的双拉线或者转接头，或者用手机或者数码产品本身自带的数据线充电。

5、移动电源与双拉线接口接触不牢固移动电源与双拉线接口接触不牢固有可能是移动电源上的.USB接口在使用过程中，多次的插拔有所松动，保修期内可以发货工厂保修，不再保修期内，只要付更换配件的费用叫工厂修理。

6、移动电源电压过低移动电源的电压在5V左右，一般的手机都是没有什么关系的，但是有几款手机的电压要求不变的一点要在几伏上才能充电，如果是这样的手机需要更工厂特别说明，调整移动电源的电压伏数。

电脑电源故障排除与维修方法在使用电脑的过程中，我们常常会遇到电源故障的情况，例如电脑无法开机、自动关机等问题，这些故障给我们的日常工作和学习带来了许多不便。

本文将介绍一些常见的电脑电源故障排除与维修方法，帮助大家解决这些问题。

一、电源无法开机当我们按下电源按钮后，电脑没有任何反应，无法正常开机时，可能是以下几个原因导致的：电源线松动、电源开关故障、电源供电问题。

首先，我们需要检查电源线是否插紧。

有时候，电源线会因为长时间使用松动，导致电脑无法正常启动。

这时候，我们只需将电源线插紧即可。

其次，如果电源线没有问题，我们可以检查电源开关是否工作正常。

有时候，电源开关会损坏或者堵塞，导致无法正常开机。

我们可以尝试用一根剪刀或者其他工具轻轻按下电源开关，看看是否能够启动电脑。

最后，如果以上两种情况都没有解决问题，那么可能是电源供电有问题。

我们可以尝试更换电源插座，或者通过使用另一台电脑的电源线进行测试，确定是不是电源的问题。

二、电脑自动关机电脑在使用过程中突然自动关机，有可能是以下几个原因：过热、电源供电问题、操作系统问题。

首先，过热是电脑自动关机的常见原因之一。

当电脑过热时，为了保护硬件设备，电脑会自动关机。

这时候，我们可以尝试将电脑放置在通风良好的地方，或者使用辅助散热设备，如散热器。

其次，电源供电问题也可能导致电脑自动关机。

我们可以检查电源线是否接触良好，以及电源是否有电流输入。

如果有问题，可以更换电源线或者电源，看看是否能够解决问题。

最后，操作系统问题也可能导致电脑自动关机。

我们可以尝试重新安装操作系统，或者通过系统修复功能来解决问题。

如果以上方法都不奏效，那么可能是硬件故障，建议送修电脑。

三、电脑电源无法充电当我们将电源插入电脑时，电池无法充电，可能是以下几个原因：电池损坏、电源适配器故障、电池充电部件故障。

首先，我们可以检查电池是否损坏。

如果电池老化或者损坏，可能导致无法充电。

可以尝试更换电池，看看是否可以解决问题。

电脑电源故障解决方法修复无法开机或关机的问题电脑在我们日常生活中扮演着越来越重要的角色，然而，偶尔我们可能会遇到电源故障的问题，比如无法开机或关机。

这些问题给我们的工作和生活带来了很大的困扰。

本文将介绍一些常见的电脑电源故障，并提供相应的解决方法帮助我们修复这些问题。

一、无法开机的故障1.1 电源插头及电线故障电源插头和电线是电脑正常开机的基础。

首先，我们需要检查插头是否插紧，电线是否连接在电源上。

如果发现松动或脱落，我们需要重新插紧或连接。

此外，还可以尝试使用其他电源插座进行插拔，确保电源插头及电线工作正常。

1.2 电源开关故障在电脑机箱上通常会有一个电源开关，我们可以根据需要进行开启或关闭电源。

如果电源开关故障，可能会导致电脑无法正常开机。

此时，我们可以尝试用细棒轻轻按下开关，确保其弹性恢复正常。

如果问题仍然存在，可能需要更换电源开关。

1.3 电脑内部故障电脑内部元件故障可能导致无法正常开机。

这时，我们可以尝试以下方法解决：（1）检查内存条是否安装正确。

有时候内存条插槽没有插紧或者内存条接触不良可能导致电脑无法开机。

我们可以将内存条拔出重新插入确保插紧，并确保内存条与插槽完全接触。

（2）清理内部灰尘。

长时间使用电脑，内部可能会积聚大量灰尘，导致散热不良，从而影响电脑开机。

我们可以使用吸尘器或者专业的清洁工具，将内部灰尘彻底清除。

（3）排查其他硬件问题。

电脑可能存在其他硬件故障，比如显卡、硬盘等。

在无法开机时，我们可以尝试将这些硬件逐个拔下来，然后重新启动电脑。

如果问题解决，很可能是某个硬件出现了故障。

二、无法关机的故障2.1 软件问题无法关机的问题可能与软件有关。

首先，我们可以尝试按下电脑键盘上的“Ctrl+Alt+Del”组合键，然后选择“任务管理器”来关闭未响应的程序或进程。

如果问题依然存在，我们可以使用命令行来尝试强制关闭电脑。

具体操作为：按下“Windows+R”组合键，然后输入“cmd”打开命令提示符窗口，输入“shutdown -s -t 0”并回车，即可强制关机。

教你怎样维修MTK手机不开机教你怎样维修MTK手机不开机一、电源目前MTK经常看到的主要有两种电源芯片，这两种芯片一个是MT6305一个是MT6318他们的功能大致一样，而6223则是CPU与电源集成在一起的.二、电源开机流程当按下开机键后，二极管(一般用肖特基二极管)导通，控制键盘输出信号检测到低电平，驱动电源集成电路并打开输出电压，电源起动电路使维持信号复位，复位后电源各路电压开始正常输出，在进入软件启动，开机完成。

1、装上电池，电池电压开始供电。

按下开机键，使电源IC的（MTK6305）32脚(MTK6318)的K7脚，高电平变成低电平后，CPU 得到供电复位后，32.768KHZ系统时钟起振，CPU 开始工作，有CPU 给电源（MT6305）的24脚（MT6318）的F9脚复位信号，使电源维持连续工作。

手机开机的工作条件，手机要正常持续开机，需具备以下四个条件：一是电源IC工作正常；二是时钟工作正常，三是逻辑电路正常，四是软件工作正常。

1、电源IC工作正常（1）MTK 电源IC供电正常，需有工作电压，即电池电压或外接电源电压；（2）有开机触发信号，MTK开机触发信号是低电平，开机触发信号是送到电源IC上，在按下开机键时，开机触发信号就有了电平的变化（从高电平变为低电平）。

（3）电源IC内一般集成有多组受控或非受控稳压电路，当有开机触发信号时，电源IC 的稳压输出端应有多路电压输出。

电源18#(VMEM)=2.8V，供字库。

电源20#(VDD)=2.8V，供逻辑电路。

电源22#(VRTC)=1.5V，供实时钟电路。

电源24#(RESET)=2.8V, 复位电压电源25#(VTCXO)=2.8V，供13M晶体电源27#(AVDD)=2.8V，供逻辑电路。

电源30#(VREF)=1.3V,参考电压。

电源33#(PWRBB)=1.5V开机维持电压，直通CPU的C1脚。

电源48#(VCORE)=1.8V，供CPU。

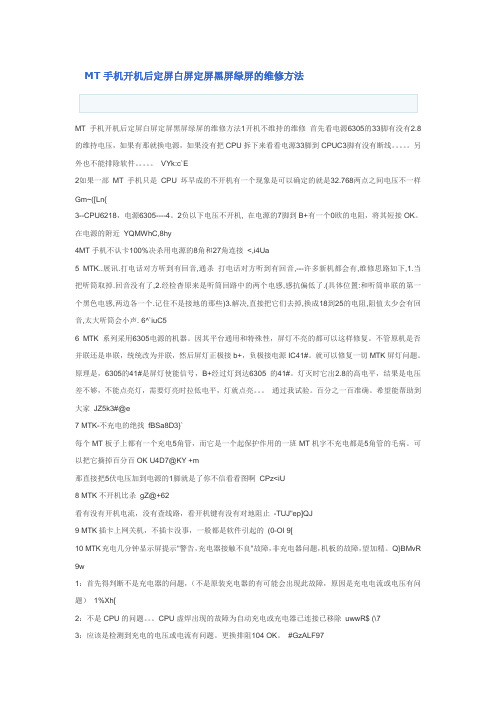

MT手机开机后定屏白屏定屏黑屏绿屏的维修方法MT手机开机后定屏白屏定屏黑屏绿屏的维修方法1开机不维持的维修首先看电源6305的33脚有没有2.8的维持电压，如果有那就换电源，如果没有把CPU拆下来看看电源33脚到CPUC3脚有没有断线。

另外也不能排除软件。

VYk:c`E2如果一部MT手机只是CPU坏早成的不开机有一个现象是可以确定的就是32.768两点之间电压不一样Gm~([Ln{3--CPU6218，电源6305----4。

2负以下电压不开机, 在电源的7脚到B+有一个0欧的电阻，将其短接OK。

在电源的附近YQMWhC,8hy4MT手机不认卡100%决杀用电源的8角和27角连接<,i4Ua5 MTK..展讯.打电话对方听到有回音,通杀打电话对方听到有回音,---许多新机都会有,维修思路如下,1.当把听筒取掉.回音没有了,2.经检杳原来是听筒回路中的两个电感,感抗偏低了.(具体位置:和听筒串联的第一个黑色电感,两边各一个.记住不是接地的那些)3.解决,直接把它们去掉,换成18到25的电阻,阻值太少会有回音,太大听筒会小声. 6^`iuC56 MTK 系列采用6305电源的机器。

因其平台通用和特殊性，屏灯不亮的都可以这样修复。

不管原机是否并联还是串联，统统改为并联，然后屏灯正极接b+，负极接电源IC41#。

就可以修复一切MTK屏灯问题。

原理是，6305的41#是屏灯使能信号，B+经过灯到达6305 的41#。

灯灭时它出2.8的高电平，结果是电压差不够，不能点亮灯，需要灯亮时拉低电平，灯就点亮。

通过我试验。

百分之一百准确。

希望能帮助到大家JZ5k3#@e7 MTK-不充电的绝找fBSa8D3}`每个MT板子上都有一个充电5角管，而它是一个起保护作用的一班MT机字不充电都是5角管的毛病。

可以把它摘掉百分百OK U4D7@KY +m那直接把5伏电压加到电源的1脚就是了你不信看看图啊CPz<iU8 MTK不开机比杀gZ@+62看有没有开机电流，没有查线路，看开机键有没有对地阻止-TUJ"ep]QJ9 MTK插卡上网关机，不插卡没事，一般都是软件引起的(0-Ol 9[10 MTK充电几分钟显示屏提示"警告，充电器接触不良"故障，非充电器问题，机板的故障，望加精。

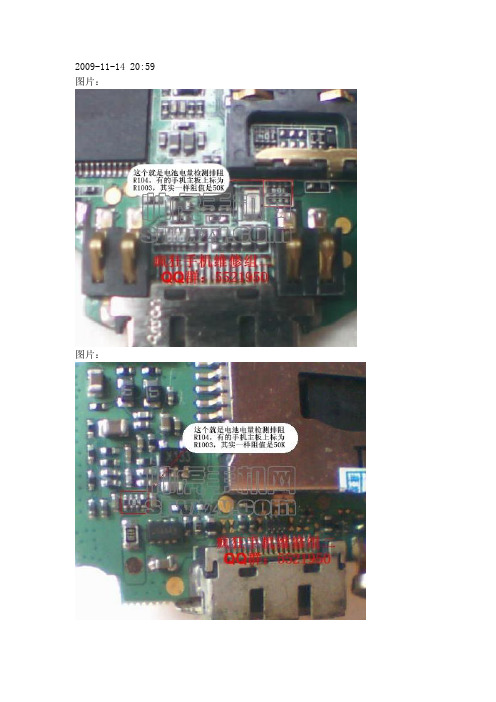

2009-11-14 20:59 图片：图片：MT芯片组合的机子出现该故障是电池检测线路出问题，CPU的电量检测脚D6＃检测不到电池的电量导致，CPU的电量检测D6＃是用过电阻R104与电池正极(VBAT)相连来完成，而在我们维修当中R104又分为两种形式：该排阻有的手机主板上标为1004其实都一样只是换个马甲而已，其阻值为50K，下边有进一步教大家怎样的去查这个排阻在手里的位置。

图片：图片：图片：描述：这些电阻的阻值跟排阻的阻值一样也是50K，其工作原理与原理图如下↓图片：二，分布式，有四个电阻组合来完成，也就是很多人说在主板没有R104排阻原因从上图我们可以看到B+电压通过R3后直接给CPU的D6#来完成电池电量检测工作，开机后B+的电压经过电阻R3降为2.8V左右然后送去CPU的D6＃，此电压是随着B+的电量减弱而随着变动的，[CPU的C6＃是充电检测脚，是用来检测直充给电池充电用的，底电告警自动关机的维修方法：一，检查电量检测电阻R1~R4的好坏，如坏换掉。

二，检测B+到电阻R1与R3的通路；电阻R1～R2之间到CPU的通路；电阻R3～R4之间到CPU的通路，如断线飞线即可。

三，重植或更换CPU四，软件下面教新手怎样快速的去判断电量检测电阻在主板上的位置：用万用表的任一支表笔接上电池触点，然后用另一支表笔去找主板的有标“104”字样的排阻，如见到有“104”字样的排阻那么这组排阻的外面两个的一端直通B+，而另一头与里面两个直通，里面两个的另一端又与地直通那么该组排阻100％就是电量检测电阻。

如果主板上没有R104排阻那么我们就要去找那四个组合电阻啦，这四个电阻总在一起，也好找…判断方法跟排阻一样。

图片：图片：造成这种故障的原因,有好几种.我们接机之后首先要问清顾客,此故障是怎么造成的.因为这样有助于我们判断和维修.1.一般在电源附近有一个阻值104的排阻.它是和B+相通的.一般进水的机器,造成此故障的大都是这个电阻坏了.2.MP3放大模块损坏.一般也是进水的机器才造成损坏的.它损坏也会造成低电.3.软件损坏.字库软件资料损坏也会造成低电.只要是顾客正常使用的情况下,好好的成为低电量自动关机的,字库软件资料损坏的机率最大.这种情况我修了好几个了,都是关机重新开机或者换了一块电池就成了低电了.4.电源损坏.电源的损坏大都是进水和充电不正常造成的.5.CPU虚焊和损坏.如果是摔后造成低电量的话,那就是CPU虚焊和损坏了.如果你有电源,那么你换上一个可以解决100%的机器,可是你如果没有那么照下面的方法吧,我转的电源开机线到开机二极管的电压拉底就会引起自动开机，有部分机子，电源处在半损坏的状态最容易引起．．．在反复维修又没有电源更换的情况下．．．．可以采用以下方法一.在电源附近找一组３Ｖ电压，二.找一个二极管三.将３Ｖ电压串接二极管（正接）二极管的另一头拉到开机二极管处（也即是开机线处）搞定这样做的后果是，开关机的时候电流有点大，工作的时候一切正常！以上仅作为参考，如有其它的维修方案，请指点一二，让我们共同进取！类别：默认分类 | 添加到搜藏 | 浏览(64) | 评论 (1)上一篇：MT6305电源不吃卡维修线路图~~下一篇：1110飞线总汇(短接）相关文章：•MT芯片机型开机出现电量低自动关...•低电量,自动关机!•MTK低电量自动关机的维修方法•电量充足为什么还自动关机有点...最近读者：登录后，您就出现在这里。

MTK不开机维修思路一：查电源部分（MT6305）1：查电源B+输入，手机加电，测电源IC的17脚，19脚，26脚，47脚是否有B+电压（约3.6R）,若无B+电压，直接从电池触片正极飞线即可。

2：查开机线：手机加电，测开机键内圈是否有电压（约3.6R），若无，则有可能为电源IC虚焊或坏，开机线断线。

3：测电源IC输出测电源IC第18脚VMEM是否有2.8V(CPU,字库供电)测电源IC第20脚VDD是否有2.8V （逻辑供电）测电源IC第22脚VRTC是否有1.5V (实时时钟供电)测电源IC第27脚AVDD是否有2.8V (逻辑供电)测电源IC第48脚VCORE是否有1.8V (核心供电)若以上任意一路不正常，则为电源IC虚焊或坏，更换即可测电源IC第25脚VTCXO是否有2.8V (时钟供电)注意：由于此路供电受CPU控制，若此电压没有输出，一方面可能是电源IC 坏，同时也可能是CPU坏，故换电源IC无效则重装或更换CPU.二：查复位电路测电源IC第24脚是否有复位电压2.8V,（到CPU U1脚，若无则为电源IC 虚焊或坏，补焊或或更换即可）三：查时钟电路1：查时钟输出⑴测中频31脚是否有26MHE信号，若无则为中频IC虚焊或坏，补焊或更换即可⑵测中频29脚是否有26MHE信号，若无则为26MHE晶体，电容C110，电阻R110虚焊或坏，补焊或更换即可。

2：时钟供电⑴测26MHZ晶体第24脚是否有2.8V供电，若无则为电源虚焊或坏，补焊或更换即可。

⑵测电源IC第31脚是否有时钟供电启动信号（约2.8V）若无则为CPUT1脚到电源IC的31脚之间断线（直接飞线即可）或CPU坏（重植或更换即可）。

3：时钟到位测CPUA2脚是否有26MHZ信号，若无，则为中频31脚到电容C111之间断线（直接飞线即可）或电容C111到CPU的A2脚之间断线（飞线即可）。

四：查逻辑部分：⑴测字库对地阻值，有阻值说明字库与CPU通路正常。

如何修复电脑电源无法正常启动的问题电脑是现代人生活中不可或缺的工具，但有时候我们会遇到电源无法正常启动的问题。

当我们按下电源按钮后，却发现电脑没有反应，这时候该怎么办呢？本文将介绍一些常见的故障原因以及解决方法，帮助你修复电脑电源无法正常启动的问题。

一、确认电源线连接正常首先，我们需要检查电源线是否连接稳固。

有时候，电源线可能会松动或者接触不良，导致电源无法启动。

我们可以将电源线从电脑主机和电源插座两端拔出，再重新插入确保接触良好。

同时，还要确保电源插座工作正常，可以插入其他电器进行测试。

二、检查电源开关有些电脑主机上配备了电源开关，需要确认开关是否打开。

有时候，这个开关会被无意中关闭，导致电源无法启动。

确保电源开关处于打开状态，才能正常供电。

三、排除电源供电问题如果确认电源线连接和电源开关都正常，可以考虑电源本身是否存在问题。

首先，可以观察电源是否散发出异常的声音或发热。

如果电源发出嗡嗡声、嘶嘶声或者过度加热，那么很可能是电源发生故障。

此时，我们可以尝试更换一个可靠的电源进行测试，如果电脑能够正常启动，那么问题就出在原电源上。

四、检查硬件连接问题除了电源本身的故障，电脑无法启动还可能与硬件连接有关。

我们可以检查硬盘、内存条、显卡等重要硬件组件是否连接到位。

特别是在清洁电脑内部或更换硬件时，有时候可能会不小心松动连接线。

重新插拔这些硬件组件，确保它们牢固地插入主板插槽中。

五、解决过热问题长时间使用电脑容易导致过热问题，而过热往往会引起电脑无法正常启动的问题。

因此，如果电源无法启动，我们可以试着排除过热的可能性。

首先，检查电脑主机是否散热良好，清理主机周围的尘埃。

其次，可以使用散热垫或散热风扇等辅助散热设备来降低温度。

如果电脑因为过热而无法启动，需要等待一段时间，让电脑降温后再尝试启动。

六、重置BIOS设置BIOS是电脑内部的基本输入输出系统，一些设置错误可能导致电源无法正常启动。

我们可以尝试重置BIOS设置，将其恢复到默认状态。

MTK平台电源管理IC MT6305简介一、概述MT6305电源管理IC是MTK自已独立开发生产的芯片，配合MT62XX系列套片芯片使用。

具有以下特点：1）Baseband所有电源管理2）2．8V~5。

5V电池电压输入3）充电输入电压可达15V4）7路LDO（Low Dropout Regulator）电压输出5）支持锂、镍氢电池充电(BATUSE/L For Li-ion)6）SIM卡界面7）三路低电平控制开关输出，分别控制LED、ALERTER、VIBRATOR8）热过载保护9）低压保护（〈3。

4V〉10）过压保护（）4。

2V）11）POWER ON 复位和启动计时器12）高工作效率和低的待机电流（待机107UA，工作187UA）。

48PIN QFN封装。

三、原理框图1、LDO输出：-Va/Vtcxo 输出2。

8V，可通过V ASEL和SCLKEN关掉进入睡眠模式。

-VM 输出1.8/2.8V(VSEL)-VCORE (1.8V)-VIO (2.8V)-VSIM(3V/1.8V SIMSEL)-VRTC(1.5V 1mA)-VREF 精度可达1.5%2、VIBRATOR/ALERTER/LEDV IBRATOR 驱动电流250MA注意点：1）限流电阻选用2）低电平控制ALERTER 驱动电流300MALED驱动电流150MAIF估算=(VBAT-VF)/R1、LED电路设计注意点：1）限流电阻宜采取单个串联后再并联方式，尽量不采用LED并联后再串联限流电阻。

2）背光LED需选用同一级别（IV，VF）。

3）驱动电压满足>VF,特别是蓝光/白光LED。

3、RESET控制-复位延时：T=2Ms/nf *Cresetcap-RESET与ADI平台区别: ADI平台正常开机情况下需满足:VCORE>1.6V;VMEM>2.6V;VEXT>2.6V;VEXT>VRTC才能保证RESET输出高电平.MTK无此特别要求.4、SIM卡界面-1。
