典型机床夹具

典型机床夹具设计导言：机床是一种用于加工金属材料的设备，而夹具则是用于固定工件以便进行加工的装置。

夹具的设计对于提高加工效率、保证加工质量具有重要意义。

在本文中，我将详细说明典型机床夹具的设计要点和流程。

一、夹具设计的基本原理1.根据工件形状确定夹具类型：夹具类型可以分为夹持式夹具和定位式夹具两种。

夹持式夹具是通过夹紧力将工件固定在工作台上，而定位式夹具则是通过夹紧力和力矩将工件在工作台上定位。

2.确定夹具夹持点和定位点：夹具夹持点是指夹具夹持工件的位置，定位点是夹具将工件定位在工作台上的位置。

对于复杂形状的工件，夹持点和定位点的确定需要考虑工件的刚性和稳定性。

3.设计夹具夹持和定位元件：夹具夹持和定位元件是夹具中用于夹持和定位工件的部件。

夹持元件一般包括夹爪、夹头和夹具床身等，而定位元件则包括定位销、定位块和工作台等。

二、典型机床夹具设计要点1.确定夹具夹持方式和原理：根据工件的形状和加工要求，选择合适的夹持方式和夹持原理。

常用的夹持方式有机械夹持、气动夹持和液压夹持等。

2.考虑夹具的可靠性和稳定性：夹具设计要考虑夹具在加工过程中的可靠性和稳定性。

夹具的夹持力应该足够强，以确保工件在加工过程中不会发生位移或变形。

3.考虑夹具的操作便利性：夹具的设计还应考虑操作的便利性。

夹具的结构要简单，易于调整和操作。

夹具上的操作手柄和调节螺母等部件应该方便操作人员进行调整和操作。

4.考虑夹具的生产成本：夹具的设计还应考虑生产成本。

夹具的设计要尽量简化，减少使用材料和加工工序，以降低生产成本。

三、典型机床夹具设计流程1.分析工件形状和加工要求：首先要对工件的形状和加工要求进行分析，确定工件的夹持和定位需求。

2.选择夹持方式和原理：根据工件的形状和加工要求，选择合适的夹持方式和夹持原理。

3.确定夹持点和定位点：根据工件的形状和加工要求，确定夹具的夹持点和定位点。

4.设计夹持和定位元件：根据夹持方式和原理，设计夹具的夹持和定位元件。

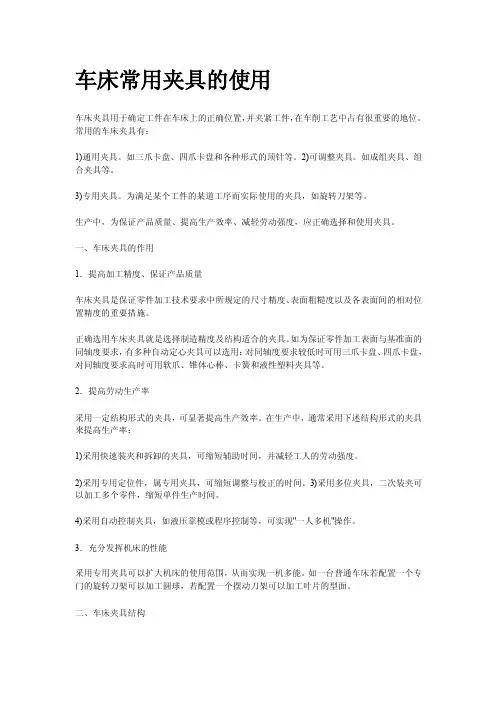

第三章 各类机床夹具3.1车床夹具在车床上用来加工工件的内、外回转面及端面的夹具称为车床夹具。

车床夹具多数安装在车床主轴上；少数安装在车床的床鞍或床身上，由于后一类夹具应用很少，属机床改装范畴，故本章不作介绍。

除了顶尖、拨盘、三爪自定心卡盘等通用夹具外，安装在车床主轴上的专用夹具通常可分为心轴式、夹头式、卡盘式、角铁式和花盘式等。

3.1.1角铁式车床夹具夹具体呈角铁状的车床夹具称之为角铁式车床夹具，其结构不对称，用于加工壳体、支座、杠杆、接头等零件上的回转面和端面，如图3—2和图4—3所示。

图3—2为加工图3—1所示的开合螺母上Φ40027.00+mm 孔的专用夹具。

工件的燕尾面和两个声Φ12 010.00+mm 孔已经加工，两孔距离为38±0．1mm ，Φ40027.00+mm 孔经过粗加工。

本道工序为精镗声Φ40027.00+mm 孔及车端面。

加工要求是：Φ40027.00+mm 孔轴线至燕尾底面C 的距离为45±0．05mm ，Φ40027.00+mm 孔轴线与c 面的平行度为0．05mm ，加工孔轴线与Φ12 010.00+mm 孔的距离为8±0．05mm 。

为贯彻基准重合原则，工件用燕尾面B 和C 在固定支承板8及活动支承板10上定位(两板高度相等)，限制五个自由度；用声Φ12010.00+mm 孔与活动菱形销9配合，限制一个技术要求: Φ40027.00+mm 的轴线对两B 面的对称面积垂直度为0.05图3-1 开合螺母车削工序图自由度；工件装卸时，可从上方推开活动支承板l0将工件插入，靠弹簧力使工件靠紧固定支承板8，并略推移工件使活动菱形销9弹入定位孔Φ12 010.00 mm内。

采用带摆动V形块3的回转式螺旋压板机构夹紧。

用平衡块6来保持夹具的平衡。

图3-2角铁式车床夹具1、11一螺栓2一压板3～摆动V形块4一过渡盘5一夹具体6～平衡块7一盖板8一固定支承板9一活动菱形销l0一活动支承板图3-3所示为车气门顶杆端面的夹具。

那些年常用的数控车床夹具你都用对了吗？一、圆周定位夹具在数控车削加工中，粗加工、半精加工的精度要求不高时，可利用工件或毛坯的外圆表面定位。

1、三爪卡盘三爪卡盘是常用的车床也是数控车床的通用卡具。

三爪卡盘最大的优点是可以自动定心。

它的夹持范围大，但定心精度不高，不适合于零件同轴度要求高时的二次装夹。

三爪卡盘常见的有机械式和液压式两种。

液压卡盘装夹迅速、方便，但夹持范围小，尺寸变化大时需重新调整卡爪位置。

数控车床经常采用液压卡盘，液压卡盘特别适用于批量加工。

2、软爪由于三爪卡盘定心精度不高，当加工同轴度要求较高的工件、或者进行工件的二次装夹时，常使用软爪。

通常三爪卡盘的卡爪要进行热过处理，硬度较高，很难用常用刀具切削。

软爪是改变上述不足而设计制造的一种具有切削性能的夹爪。

加工软爪时要注意以下几方面的问题：（1）软爪要在与使用时相同的夹紧状态下进行车削，以免在加工过程中松动和由于反向间隙而引起定心误差。

车削软爪内定位表而时，要在软爪尾部夹一适当的圆盘，以消除卡盘端面螺纹的间隙。

（2）当被加工件以外圆定位时，软爪夹持直径应比工件外圆直径略小。

其目的是增加软爪与工件的接触面积。

软爪内径大于工件外径时，会造成软爪与工件形成三点接触,此种情况下夹紧牢固度较差，所以应尽量避免。

当软爪内径过小时，会形成软爪与工件的六点接触，不仅会在被加工表面留下压痕，而且软爪接触面也会变形。

这在实际使用中都应该尽量避免。

软爪有机械式和液压式两种。

软爪常用于加工同轴度要求较高的工件的二次装夹。

3、卡盘加顶尖在车削质量较大的工件时，一般工件的一端用卡盘夹持，另一端用后顶尖支撑。

为了防止工件由于切削力的作用而产生的轴向位移，必须在卡盘内装一限位支撑，或者利用工件的台阶面进行限位。

此种装夹方法比较安全可靠，能够承受较大的轴向切削力，安装刚性好，轴向定位准确，所以在数控车削加工中应用较多。

4、芯轴和弹簧芯轴当工件用已加工过的孔作为定位基准时，可采用芯轴装夹。

2．3 数控车床常用夹具介绍车床的夹具主要是指安装在车床主轴上的夹具，这类夹具和机床主轴相连接并带动工件一起随主轴旋转。

车床类夹具主要分成两大类：各种卡盘，适用于盘类零件和短轴类零件加工的夹具；中心孔、顶尖定心定位安装工件的夹具，适用于长度尺寸较大或加工工序较多的轴类零件。

数控车削加工要求夹具应具有较高的定位精度和刚性，结构简单、通用性强，便于在机床上安装夹具及迅速装卸工件、自动化等特性。

2．3．1各种卡盘夹具图2-3-1三爪自定心卡盘在数控车床加工中，大多数情况是使用工件或毛坯的外圆定位，以下几种夹具就是靠圆周来定位的夹具。

1．三爪卡盘⑴三爪卡盘特点三爪卡盘(如图2-3-1所示)，是最常用的车床通用卡具，三爪卡盘最大的优点是可以自动定心，夹持范围大，装夹速度快，但定心精度存在误差，不适于同轴度要求高的工件的二次装夹。

为了防止车削时因工件变形和振动而影响加工质量，工件在三爪自定心卡盘中装夹时，其悬伸长度不宜过长。

如：工件直径≤30mm，其悬伸长度不应大于直径的3倍；若工件直径>30mm，其悬伸长度不应大于直径的4倍。

同时也可避免工件被车刀顶弯、顶落而造成打刀事故。

⑵卡爪CNC车床有两种常用的标准卡盘卡爪，是硬卡爪和软卡爪，见图2-3-2所示。

当卡爪夹持在未加工面上，如，铸件或粗糙棒料表面，需要大的夹紧力时，使用硬卡爪；通常为保证刚度和耐磨性，硬卡爪要进行热处理，硬度较高。

当需要减小两个或多个零件直径跳动偏差，以及在已加工表而不希望有夹痕时，则应使用软卡爪。

软卡爪通常用低碳钢制造，软爪在使用前，为配合被加工工件，要进行镗孔加工。

软爪装夹的最大特点是工件虽经多次装夹仍能保持一定的位置精度。

大大缩短了工件的装夹校正时间。

在车削软爪或每次装卸零件时，应注意固定使用同一扳手方孔，夹紧力也要均匀一致，改用其他扳手方孔或改变夹紧力的大小，都会改变卡盘平面螺纹的移动量，从而影响装夹后的定位精度。

图2-3-2三爪自定心卡盘的硬卡爪和软卡爪2．液压动力卡盘三爪卡盘常见的有机械式和液压式两种。

第四章机床常用夹具第一节机床夹具概述机床夹具是在机械制造过程中，用来固定加工对象，使之占有正确位置，以接受加工或检测并保证加工要求的机床附加装置，简称为夹具。

一、机床夹具的主要功能在机床上加工工件时，必须用夹具装好夹牢工件。

将工件装好，就是在机床上确定工件相对于刀具的正确位置，这一过程称为定位。

将工件夹牢，就是对工件施加作用力，使之在已经定好的位置上将工件可靠地夹紧，这一过程称为夹紧。

从定位到夹紧的全过程，称为装夹。

机床夹具的主要功能就是完成工件的装夹工作。

工件装夹情况的好坏，将直接影响工件的加工精度。

工件的装夹方法有找正装夹法和夹具装夹法两种。

找正装夹方法是以工件的有关表面或专门划出的线痕作为找正依据，用划针或指示表进行找正，将工件正确定位，然后将工件夹紧，进行加工。

如图4-1所示，在铣削连杆状零件的上下两平面时，若批量不大，则可在机用虎钳中，按侧边划出的加工线痕，用划针找正。

图4-1 在机用虎钳上找正和装夹连杆状零件这种方法安装方法简单，不需专门设备，但精度不高，生产率低，因此多用于单件、小批量生产。

夹具装夹方法是靠夹具将工件定位、夹紧，以保证工件相对于刀具、机床的正确位置。

图4-2所示为铣削连杆状零件的上下两平面所用的铣床夹具。

这是一个双位置的专用铣床夹具。

毛坯先放在I位置上铣出第一端面（A面），然后将此工件翻过来放入II位置铣出第二端面（B面）。

夹具中可同时装夹两个工件。

图4-3所示为专供加工轴套零件上φ6H9径向孔的钻床夹具。

工件以内孔及其端面作为定位基准，通过拧紧螺母将工件牢固地压在定位元件上。

通过以上实例分析，可知用夹具装夹工件的方法有以下几个特点：1）工件在夹具中的正确定位，是通过工件上的定位基准面与夹具上的定位元件相接触而实现的。

因此，不再需要找正便可将工件夹紧。

2）由于夹具预先在机床上已调整好位置（也有在加工过程中再进行找正的），因此，工件通过夹具对于机床也就占有了正确的位置。
