机床夹具设计复习题 大全

机床夹具设计复习题2010级《机床夹具设计原理》期末复习题⼀、填空题：1．⼯件六个⾃由度完全限制称为完全定位，按加⼯要求应限制的⾃由度没有被限制的定位称为⽋定位，夹具上的两个或两个以上的定位元件重复约束同⼀个⾃由度的现象，称为过定位。

2．夹紧机构被称为基本夹紧机构的有斜楔夹紧机构、螺旋夹紧机构和偏⼼轮夹紧机构。

3．⼯件在夹具中造成定位误差的原因为基准位移误差和基准不重合误差两种。

4．⼯件的装夹指的是⼯件的定位和夹紧。

5．斜楔⾃锁条件是：21Φ+Φ<α⼿动夹紧机构⼀般取α=6度~8度。

6．夹紧装置主要由动⼒源装置、传⼒机构、夹紧元件三部分组成。

7．按夹具的使⽤特点分类有通⽤夹具、专⽤夹具、可调夹具、组合夹具、拼装夹具。

8．夹具按使⽤机床不同可分为车床夹具、铣床夹具、钻床夹具、镗床夹具、齿轮机床夹具、数控机床夹具、⾃动机床夹具⾃动线随⾏夹具以及其他机床夹具等。

9．轴类零件⼀般采⽤中⼼孔作为定位基⾯。

10．采⽤布置恰当的六个⽀承点限制⼯件六个⾃由度的法则，称为六点定则。

11．短圆柱销可限制 2个⾃由度。

长圆柱销可限制 4 个⾃由度。

菱形销可限制1个⾃由度。

圆锥销⼀般只能限⽌3个⾃由度。

窄V 形块限⽌2个⾃由度。

长V 形块限制 4个⾃由度。

12．⼯件的某个⾃由度被重复限制称过定位（重复定位）。

13．⼯件的实际定位点数，如不能满⾜加⼯要求，少于应有的定位点数，称为⽋定位。

这在加⼯中是不允许的。

14．机床夹具由定位装置、夹紧装置、对⼑或导向装置、连接元件、夹具体和其它装置或元件组成。

15．主要⽀承⽤来限制⼯件的⾃由度。

辅助⽀承⽤来提⾼⼯件的装夹刚度和稳定性，不起定位作⽤。

16．⼯件的六个⾃由度被完全限制的定位称完全定位。

17．造成定位误差的原因有基准位移、基准不重合。

18．机床夹具最基本的组成部分是_定位_元件、夹紧装置和夹具体。

19．设计夹具夹紧机构时，必须⾸先合理确定夹紧⼒的三要素：⼤⼩、⽅向和作⽤点。

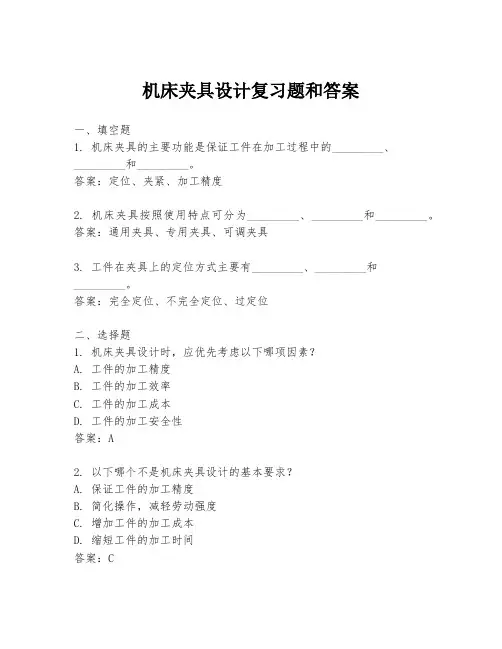

机床夹具设计复习题和答案一、填空题1. 机床夹具的主要功能是保证工件在加工过程中的_________、_________和_________。

答案：定位、夹紧、加工精度2. 机床夹具按照使用特点可分为_________、_________和_________。

答案：通用夹具、专用夹具、可调夹具3. 工件在夹具上的定位方式主要有_________、_________和_________。

答案：完全定位、不完全定位、过定位二、选择题1. 机床夹具设计时，应优先考虑以下哪项因素？A. 工件的加工精度B. 工件的加工效率C. 工件的加工成本D. 工件的加工安全性答案：A2. 以下哪个不是机床夹具设计的基本要求？A. 保证工件的加工精度B. 简化操作，减轻劳动强度C. 增加工件的加工成本D. 缩短工件的加工时间答案：C三、判断题1. 机床夹具的设计必须保证工件的加工精度，但不需要考虑操作的方便性。

（）答案：错误2. 机床夹具的定位元件应根据工件的形状和加工要求来选择。

（）答案：正确四、简答题1. 简述机床夹具设计的基本步骤。

答案：机床夹具设计的基本步骤包括：确定工件的加工要求，选择合适的定位方式和夹紧方式，设计夹具的总体结构，进行夹具的详细设计，最后进行夹具的制作和调试。

2. 机床夹具在生产中的作用是什么？答案：机床夹具在生产中的作用主要包括：保证工件的加工精度，提高生产效率，减轻操作者的劳动强度，降低生产成本，提高产品的一致性和可靠性。

五、计算题1. 某工件需要在机床上进行加工，工件的加工面需要保证0.02mm的平面度。

如果使用通用夹具，工件的平面度误差可能达到0.05mm。

请问，为了满足加工要求，应该如何改进夹具设计？答案：为了满足工件的加工要求，可以通过以下方式改进夹具设计：选择高精度的定位元件，优化夹具的结构以减少变形，使用刚性更好的材料制作夹具，或者设计专用夹具以适应工件的具体形状和加工要求。

六、论述题1. 论述机床夹具在现代制造业中的重要性。

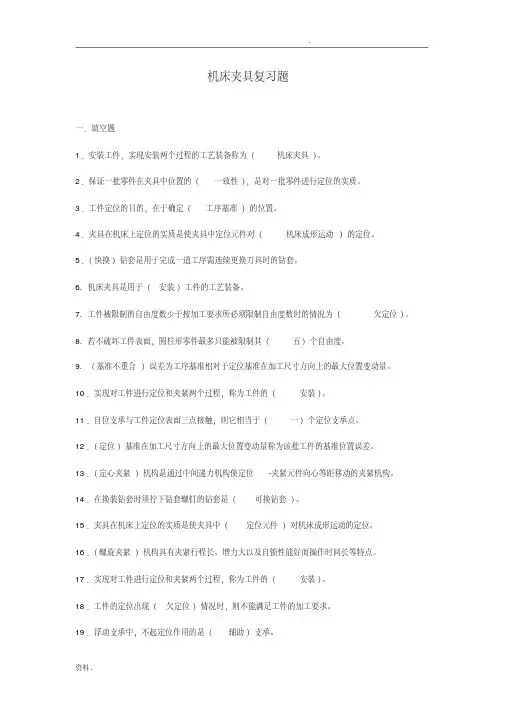

机床夹具复习题一．填空题1．安装工件，实现安装两个过程的工艺装备称为（机床夹具）。

2．保证一批零件在夹具中位置的（一致性），是对一批零件进行定位的实质。

3．工件定位的目的，在于确定（工序基准）的位置。

4．夹具在机床上定位的实质是使夹具中定位元件对（机床成形运动）的定位。

5．（快换）钻套是用于完成一道工序需连续更换刀具时的钻套。

6. 机床夹具是用于（安装）工件的工艺装备。

7. 工件被限制的自由度数少于按加工要求所必须限制自由度数时的情况为（欠定位）。

8. 若不破坏工件表面，圆柱形零件最多只能被限制其（五）个自由度。

9. （基准不重合）误差为工序基准相对于定位基准在加工尺寸方向上的最大位置变动量。

10．实现对工件进行定位和夹紧两个过程，称为工件的（安装）。

11．自位支承与工件定位表面三点接触，则它相当于（一）个定位支承点。

12．（定位）基准在加工尺寸方向上的最大位置变动量称为该批工件的基准位置误差。

13．（定心夹紧）机构是通过中间递力机构使定位-夹紧元件向心等距移动的夹紧机构。

14．在换装钻套时须拧下钻套螺钉的钻套是（可换钻套）。

15．夹具在机床上定位的实质是使夹具中（定位元件）对机床成形运动的定位。

16．（螺旋夹紧）机构具有夹紧行程长、增力大以及自锁性能好而操作时间长等特点。

17．实现对工件进行定位和夹紧两个过程，称为工件的（安装）。

18．工件的定位出现（欠定位）情况时，则不能满足工件的加工要求。

19．浮动支承中，不起定位作用的是（辅助）支承。

20．所谓“自身定位”是工件以（自身欲加工）表面做为定位基面的定位方式。

21．工件在夹具中夹紧的目的简而言之是为了（保证工件的定位）。

二．判断改正题1．只要夹具中有六个定位支承点则放入的工件就为完全定位。

（X）改正：且每个定位支承点相应消除一个自由度2．圆球形零件所能被消除的自由度至多三个且为移动的自由度。

（）3．为满足加工要求，定位误差应小于或等于工序尺寸公差。

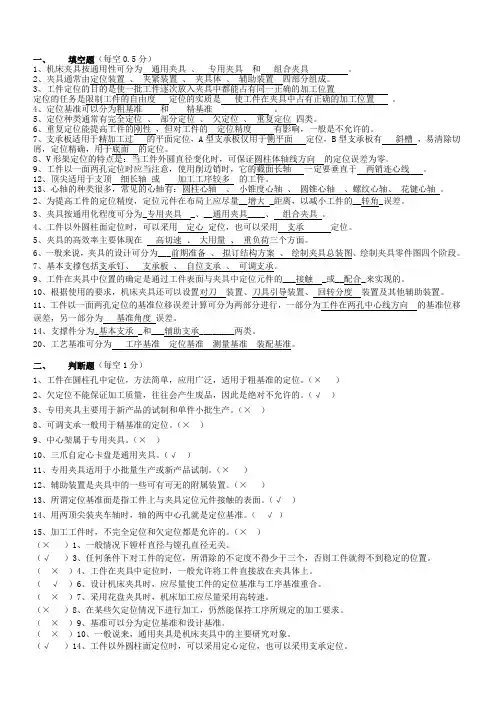

一、填空题（每空0.5分）1、机床夹具按通用性可分为通用夹具、专用夹具和组合夹具。

2、夹具通常由定位装置、夹紧装置、夹具体、辅助装置四部分组成。

3、工件定位的目的是使一批工件逐次放入夹具中都能占有同一正确的加工位置定位的任务是限制工件的自由度定位的实质是使工件在夹具中占有正确的加工位置。

4、定位基准可以分为粗基准和精基准。

5、定位种类通常有完全定位、部分定位、欠定位、重复定位四类。

6、重复定位能提高工件的刚性，但对工件的定位精度有影响，一般是不允许的。

7、支承板适用于精加工过的平面定位，A型支承板仅用于侧平面定位，B型支承板有斜槽，易清除切屑，定位精确，用于底面的定位。

8、V形架定位的特点是：当工件外圆直径变化时，可保证圆柱体轴线方向的定位误差为零。

9、工件以一面两孔定位时应当注意，使用削边销时，它的截面长轴一定要垂直于两销连心线。

12、顶尖适用于支顶细长轴或加工工序较多的工件。

13、心轴的种类很多，常见的心轴有：圆柱心轴、小锥度心轴、圆锥心轴、螺纹心轴、花键心轴。

2、为提高工件的定位精度，定位元件在布局上应尽量__增大 _距离，以减小工件的__转角_误差。

3、夹具按通用化程度可分为_专用夹具 _、__通用夹具____、组合夹具。

4、工件以外圆柱面定位时，可以采用定心定位，也可以采用支承定位。

5、夹具的高效率主要体现在高切速、大用量、重负荷三个方面。

6、一般来说，夹具的设计可分为___前期准备、拟订结构方案、绘制夹具总装图、绘制夹具零件图四个阶段。

7、基本支撑包括支承钉、支承板、自位支承、可调支承。

9、工件在夹具中位置的确定是通过工件表面与夹具中定位元件的___接触 _或__配合_来实现的。

10、根据使用的要求，机床夹具还可以设置对刀装置、刀具引导装置、回转分度装置及其他辅助装置。

11、工件以一面两孔定位的基准位移误差计算可分为两部分进行，一部分为工件在两孔中心线方向的基准位移误差，另一部分为基准角度误差。

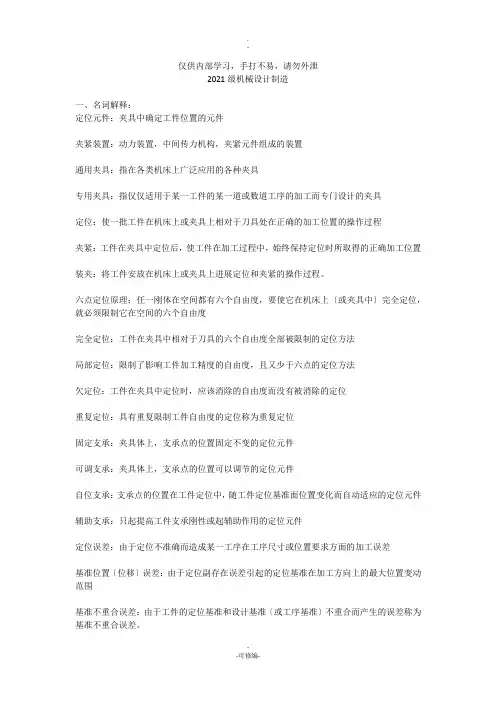

仅供内部学习，手打不易，请勿外泄2021级机械设计制造一、名词解释：定位元件：夹具中确定工件位置的元件夹紧装置：动力装置，中间传力机构，夹紧元件组成的装置通用夹具：指在各类机床上广泛应用的各种夹具专用夹具：指仅仅适用于某一工件的某一道或数道工序的加工而专门设计的夹具定位：使一批工件在机床上或夹具上相对于刀具处在正确的加工位置的操作过程夹紧：工件在夹具中定位后，使工件在加工过程中，始终保持定位时所取得的正确加工位置装夹：将工件安放在机床上或夹具上进展定位和夹紧的操作过程。

六点定位原理：任一刚体在空间都有六个自由度，要使它在机床上〔或夹具中〕完全定位，就必须限制它在空间的六个自由度完全定位：工件在夹具中相对于刀具的六个自由度全部被限制的定位方法局部定位：限制了影响工件加工精度的自由度，且又少于六点的定位方法欠定位：工件在夹具中定位时，应该消除的自由度而没有被消除的定位重复定位：具有重复限制工件自由度的定位称为重复定位固定支承：夹具体上，支承点的位置固定不变的定位元件可调支承：夹具体上，支承点的位置可以调节的定位元件自位支承：支承点的位置在工件定位中，随工件定位基准面位置变化而自动适应的定位元件辅助支承：只起提高工件支承刚性或起辅助作用的定位元件定位误差：由于定位不准确而造成某一工序在工序尺寸或位置要求方面的加工误差基准位置〔位移〕误差：由于定位副存在误差引起的定位基准在加工方向上的最大位置变动范围基准不重合误差：由于工件的定位基准和设计基准〔或工序基准〕不重合而产生的误差称为基准不重合误差。

夹紧机构：承受和传递原始作用力，使之变为夹紧力，并执行夹紧任务的局部夹具自锁性：指当工件被夹紧之后，在不再施加力的情况下工件依然被夹紧偏心圆的特性参数：偏心圆的直径d与偏心距e的比值d/e分度装置：工件在一次装夹中，每加工完一个外表，通过夹具上可动局部连同工件一起转过一定的角度或移动一定距离，以改变加工外表的位置的装置误差平均效应分度原理：指在分度盘精度一样的条件下,由于采用了两圆柱销, 同时均匀对定, 所产生的分度误差是分度盘上两相邻分度孔位置误差的平均值,从而使转角误差因均分而减少。

《机床夹具设计》——试卷

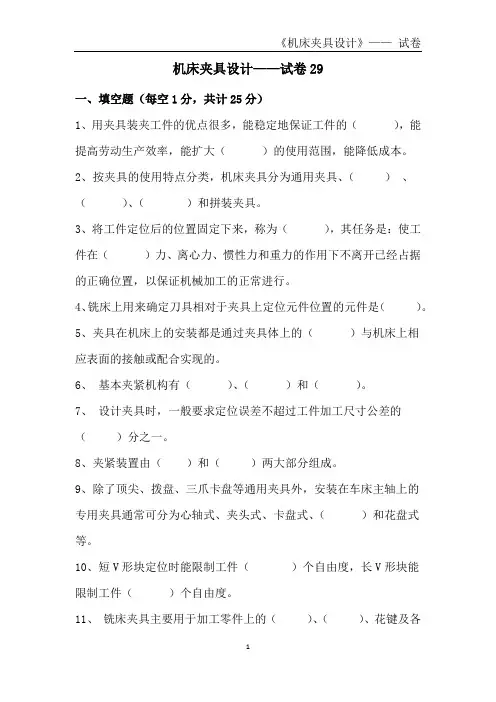

机床夹具设计——试卷29
一、填空题（每空1分，共计25分）
1、用夹具装夹工件的优点很多，能稳定地保证工件的（），能提高劳动生产效率，能扩大（）的使用范围，能降低成本。

2、按夹具的使用特点分类，机床夹具分为通用夹具、（）、（）、（）和拼装夹具。

3、将工件定位后的位置固定下来，称为（），其任务是：使工件在（）力、离心力、惯性力和重力的作用下不离开已经占据的正确位置，以保证机械加工的正常进行。

4、铣床上用来确定刀具相对于夹具上定位元件位置的元件是（）。

5、夹具在机床上的安装都是通过夹具体上的（）与机床上相
应表面的接触或配合实现的。

6、基本夹紧机构有（）、（）和（）。

7、设计夹具时，一般要求定位误差不超过工件加工尺寸公差的
（）分之一。

8、夹紧装置由（）和（）两大部分组成。

9、除了顶尖、拨盘、三爪卡盘等通用夹具外，安装在车床主轴上的
专用夹具通常可分为心轴式、夹头式、卡盘式、（）和花盘式等。

10、短V形块定位时能限制工件（）个自由度，长V形块能
限制工件（）个自由度。

11、铣床夹具主要用于加工零件上的（）、（）、花键及各
1。

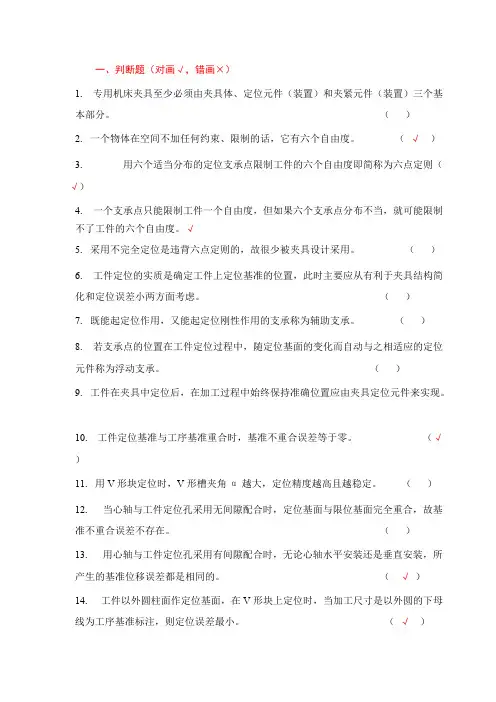

一、判断题（对画√，错画×）1. 专用机床夹具至少必须由夹具体、定位元件（装置）和夹紧元件（装置）三个基本部分。

（）2. 一个物体在空间不加任何约束、限制的话，它有六个自由度。

（√）3. 用六个适当分布的定位支承点限制工件的六个自由度即简称为六点定则（√）4. 一个支承点只能限制工件一个自由度，但如果六个支承点分布不当，就可能限制不了工件的六个自由度。

√5. 采用不完全定位是违背六点定则的，故很少被夹具设计采用。

（）6. 工件定位的实质是确定工件上定位基准的位置，此时主要应从有利于夹具结构简化和定位误差小两方面考虑。

（）7. 既能起定位作用，又能起定位刚性作用的支承称为辅助支承。

（）8. 若支承点的位置在工件定位过程中，随定位基面的变化而自动与之相适应的定位元件称为浮动支承。

（）9. 工件在夹具中定位后，在加工过程中始终保持准确位置应由夹具定位元件来实现。

10. 工件定位基准与工序基准重合时，基准不重合误差等于零。

（√）11. 用V形块定位时，V形槽夹角α越大，定位精度越高且越稳定。

（）12. 当心轴与工件定位孔采用无间隙配合时，定位基面与限位基面完全重合，故基准不重合误差不存在。

（）13. 用心轴与工件定位孔采用有间隙配合时，无论心轴水平安装还是垂直安装，所产生的基准位移误差都是相同的。

（√）14. 工件以外圆柱面作定位基面，在V形块上定位时，当加工尺寸是以外圆的下母线为工序基准标注，则定位误差最小。

（√）15. 在夹具中采用偏心轮夹紧工件比用螺旋压板夹紧工件的动作迅速，但其自锁性要比后者差。

（√）16. 用三爪自定心卡盘夹持工件车削时，每个卡爪所受的力是变化的，工件伸出卡爪越长，所需夹紧力也越大。

（）17. 在斜楔增力机构中，斜角α越大，增力比也越大，因而夹紧力也越大。

（）18. 各种精密分度装置大多是利用“误差平均效应”的工作原理设计制造的。

（√）19. 当心轴与工件定位孔采用无间隙配合时，定位基面与限位基面完全重合，故基准不重合误差不存在。

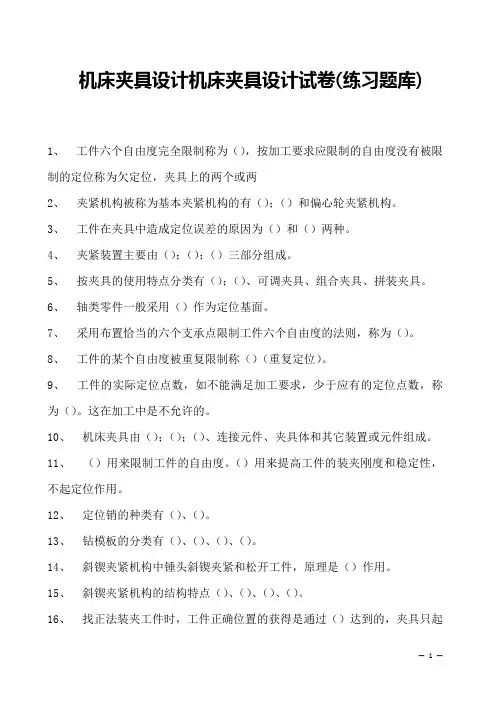

机床夹具设计机床夹具设计试卷(练习题库)1、工件六个自由度完全限制称为（），按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两2、夹紧机构被称为基本夹紧机构的有（）；（）和偏心轮夹紧机构。

3、工件在夹具中造成定位误差的原因为（）和（）两种。

4、夹紧装置主要由（）；（）；（）三部分组成。

5、按夹具的使用特点分类有（）；（）、可调夹具、组合夹具、拼装夹具。

6、轴类零件一般采用（）作为定位基面。

7、采用布置恰当的六个支承点限制工件六个自由度的法则，称为（）。

8、工件的某个自由度被重复限制称（）（重复定位）。

9、工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为（）。

这在加工中是不允许的。

10、机床夹具由（）；（）；（）、连接元件、夹具体和其它装置或元件组成。

11、（）用来限制工件的自由度。

（）用来提高工件的装夹刚度和稳定性，不起定位作用。

12、定位销的种类有（）、（）。

13、钻模板的分类有（）、（）、（）、（）。

14、斜锲夹紧机构中锤头斜锲夹紧和松开工件，原理是（）作用。

15、斜锲夹紧机构的结构特点（）、（）、（）、（）。

16、找正法装夹工件时，工件正确位置的获得是通过（）达到的，夹具只起到（）的作用。

17、设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：（）；（）和作用点。

18、对刀的方法包括（）、（）和（）三种。

19、分度精度取决于（）的精度，而分度副的精度主要取决于分度盘和分度定位器的相互位置和结构形式。

20、设计卡、花盘类夹具应尽量使夹具重心靠近（）以减少离心力和回转力矩。

21、加工前，工件被置于机床或夹具中某一正确加工位置，然后再予以压紧的过程为（）。

22、机床夹具设计主要研究的是（）夹具的设计。

23、设计专用夹具其结构应（）；（），操作应简便、省力、安全可靠、排屑方便。

24、夹具按夹紧的动力源可分为（）；（）、液压夹具、气液增力夹具、电磁夹具以及真空夹具等。

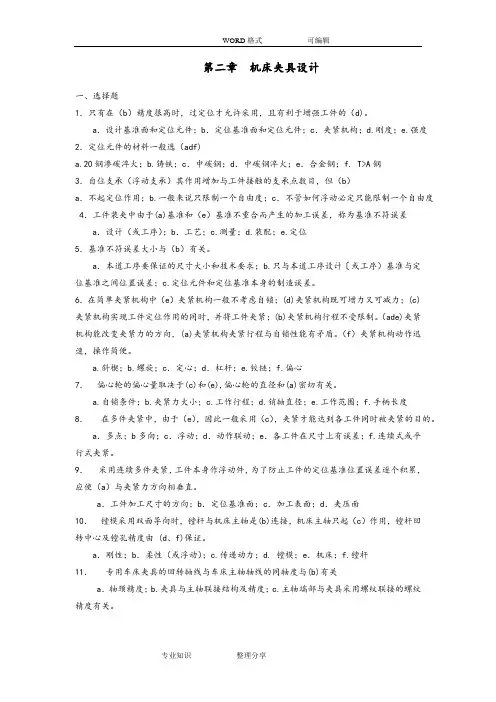

第二章机床夹具设计一、选择题1．只有在（b）精度很高时，过定位才允许采用，且有利于增强工件的（d)。

a．设计基准面和定位元件；b．定位基准面和定位元件；c．夹紧机构；d.刚度；e.强度2．定位元件的材料一般选（adf)a.20钢渗碳淬火；b.铸铁；c．中碳钢；d．中碳钢淬火；e．合金钢；f. T>A钢3．自位支承（浮动支承）其作用增加与工件接触的支承点数目，但（b）a．不起定位作用；b.一般来说只限制一个自由度；c．不管如何浮动必定只能限制一个自由度 4．工件装夹中由于(a)基准和（e）基准不重合而产生的加工误差，称为基准不符误差a．设计（或工序）；b．工艺；c.测量；d.装配；e.定位5．基准不符误差大小与（b）有关。

a．本道工序要保证的尺寸大小和技术要求；b.只与本道工序设计〔或工序）基准与定位基准之间位置误差；c.定位元件和定位基准本身的制造误差。

6．在简单夹紧机构中（e）夹紧机构一般不考虑自锁；(d)夹紧机构既可增力又可减力；(c)夹紧机构实现工件定位作用的同时，并将工件夹紧；(b)夹紧机构行程不受限制。

（ade)夹紧机构能改变夹紧力的方向，(a)夹紧机构夹紧行程与自锁性能有矛盾。

（f）夹紧机构动作迅速，操作简便。

a.斜楔；b.螺旋；c．定心；d．杠杆；e.铰链；f.偏心7．偏心轮的偏心量取决于(c)和(e),偏心轮的直径和(a)密切有关。

a.自锁条件；b.夹紧力大小；c.工作行程；d.销轴直径；e.工作范围；f.手柄长度8．在多件夹紧中，由于（e），因此一般采用（c），夹紧才能达到各工件同时被夹紧的目的。

a．多点；b多向；c．浮动；d．动作联动；e．各工件在尺寸上有误差；f.连续式或平行式夹紧。

9．采用连续多件夹紧，工件本身作浮动件，为了防止工件的定位基准位置误差逐个积累，应使（a）与夹紧力方向相垂直。

a．工件加工尺寸的方向；b．定位基准面；c．加工表面；d．夹压面10．镗模采用双面导向时，镗杆与机床主轴是(b)连接，机床主轴只起（c）作用，镗杆回转中心及镗孔精度由 (d、f)保证。

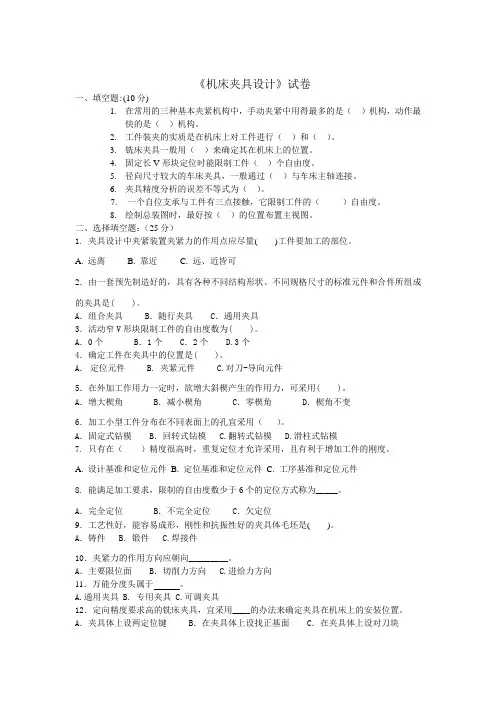

《机床夹具设计》试卷一、填空题:(10分)1.在常用的三种基本夹紧机构中，手动夹紧中用得最多的是（）机构，动作最快的是（）机构。

2.工件装夹的实质是在机床上对工件进行（）和（）。

3.铣床夹具一般用（）来确定其在机床上的位置。

4.固定长V形块定位时能限制工件（）个自由度。

5.径向尺寸较大的车床夹具，一般通过（）与车床主轴连接。

6.夹具精度分析的误差不等式为（）。

7.一个自位支承与工件有三点接触，它限制工件的（）自由度。

8.绘制总装图时，最好按（）的位置布置主视图。

二、选择填空题：（25分）1.夹具设计中夹紧装置夹紧力的作用点应尽量( )工件要加工的部位。

A. 远离B. 靠近C. 远、近皆可2．由一套预先制造好的，具有各种不同结构形状、不同规格尺寸的标准元件和合件所组成的夹具是( )。

A．组合夹具 B．随行夹具 C．通用夹具3．活动窄V形块限制工件的自由度数为( )。

A．0个 B．1个 C．2个 D.3个4．确定工件在夹具中的位置是( )。

A．定位元件 B. 夹紧元件 C.对刀-导向元件5．在外加工作用力一定时，欲增大斜楔产生的作用力，可采用( )。

A．增大楔角 B．减小楔角 C．零楔角 D．楔角不变6．加工小型工件分布在不同表面上的孔宜采用（）。

A．固定式钻模 B．回转式钻模 C.翻转式钻模 D.滑柱式钻模7. 只有在（）精度很高时，重复定位才允许采用，且有利于增加工件的刚度。

A. 设计基准和定位元件B. 定位基准和定位元件C. 工序基准和定位元件8. 能满足加工要求，限制的自由度数少于6个的定位方式称为_____。

A．完全定位 B．不完全定位 C．欠定位9．工艺性好，能容易成形，刚性和抗振性好的夹具体毛坯是( )。

A．铸件 B．锻件 C.焊接件10．夹紧力的作用方向应朝向_________。

A．主要限位面 B．切削力方向 C.进给力方向11．万能分度头属于。

A.通用夹具B. 专用夹具C.可调夹具12．定向精度要求高的铣床夹具，宜采用____的办法来确定夹具在机床上的安装位置。

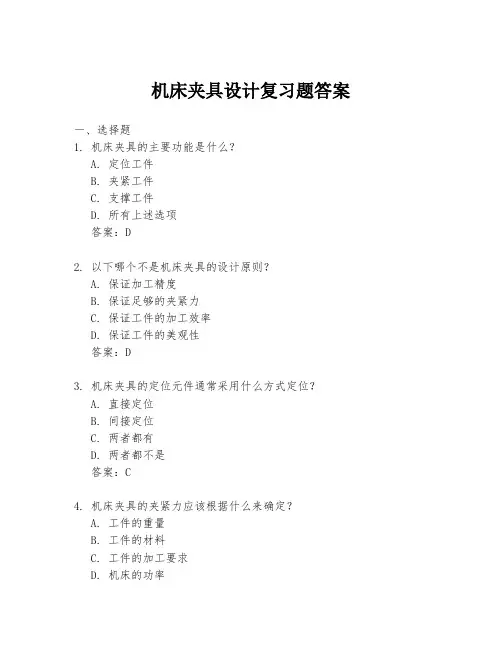

机床夹具设计复习题答案一、选择题1. 机床夹具的主要功能是什么？A. 定位工件B. 夹紧工件C. 支撑工件D. 所有上述选项答案：D2. 以下哪个不是机床夹具的设计原则？A. 保证加工精度B. 保证足够的夹紧力C. 保证工件的加工效率D. 保证工件的美观性答案：D3. 机床夹具的定位元件通常采用什么方式定位？A. 直接定位B. 间接定位C. 两者都有D. 两者都不是答案：C4. 机床夹具的夹紧力应该根据什么来确定？A. 工件的重量B. 工件的材料C. 工件的加工要求D. 机床的功率答案：C5. 机床夹具的夹紧机构通常采用哪些类型？A. 机械夹紧B. 液压夹紧C. 气压夹紧D. 所有上述选项答案：D二、填空题6. 机床夹具的设计应遵循______、______和______等原则。

答案：经济性、可靠性、操作性7. 机床夹具的定位方式主要有______定位、______定位和______定位。

答案：绝对、相对、组合8. 机床夹具的夹紧方式通常包括______、______和______。

答案：手动夹紧、自动夹紧、半自动夹紧9. 机床夹具的定位误差主要包括______误差和______误差。

答案：基准、定位元件10. 机床夹具的夹紧力应根据工件的______、______和______来确定。

答案：材料特性、加工精度要求、加工方式三、简答题11. 简述机床夹具在机械加工中的作用。

答案：机床夹具在机械加工中的作用主要包括：确保工件的加工精度，提高加工效率，减轻操作者的劳动强度，保证加工过程的安全性。

12. 机床夹具设计时需要考虑哪些因素？答案：机床夹具设计时需要考虑的因素包括：工件的形状、尺寸和材料特性，加工方法和加工精度要求，机床的类型和性能，以及生产批量和生产效率要求。

四、论述题13. 论述机床夹具的分类及其特点。

答案：机床夹具可以根据不同的分类标准进行分类。

例如，根据夹具的使用特点，可以分为通用夹具、专用夹具和可调夹具；根据夹具的夹紧方式，可以分为手动夹具、气动夹具和液压夹具等。

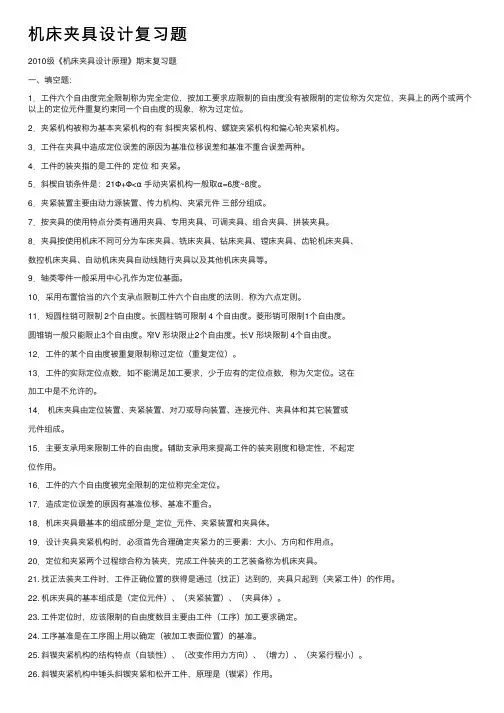

2010级《机床夹具设计原理》期末复习题一、填空题：1．工件六个自由度完全限制称为完全定位，按加工要求应限制的自由度没有被限制的定位称为欠定位，夹具上的两个或两个以上的定位元件重复约束同一个自由度的现象，称为过定位。

2．夹紧机构被称为基本夹紧机构的有 斜楔夹紧机构、螺旋夹紧机构和偏心轮夹紧机构。

3．工件在夹具中造成定位误差的原因为基准位移误差和基准不重合误差两种。

4．工件的装夹指的是工件的 定位 和 夹紧。

5．斜楔自锁条件是：21Φ+Φ<α 手动夹紧机构一般取α=6度~8度。

6．夹紧装置主要由动力源装置、传力机构、夹紧元件 三部分组成。

7．按夹具的使用特点分类有通用夹具、专用夹具、可调夹具、组合夹具、拼装夹具。

8．夹具按使用机床不同可分为车床夹具、铣床夹具、钻床夹具、镗床夹具、齿轮机床夹具、数控机床夹具、自动机床夹具自动线随行夹具以及其他机床夹具等。

9．轴类零件一般采用中心孔作为定位基面。

10．采用布置恰当的六个支承点限制工件六个自由度的法则，称为六点定则。

11．短圆柱销可限制 2个自由度。

长圆柱销可限制 4 个自由度。

菱形销可限制1个自由度。

圆锥销一般只能限止3个自由度。

窄V 形块限止2个自由度。

长V 形块限制 4个自由度。

12．工件的某个自由度被重复限制称过定位（重复定位）。

13．工件的实际定位点数，如不能满足加工要求，少于应有的定位点数，称为欠定位。

这在加工中是不允许的。

14． 机床夹具由定位装置、夹紧装置、对刀或导向装置、连接元件、夹具体和其它装置或元件组成。

15．主要支承用来限制工件的自由度。

辅助支承用来提高工件的装夹刚度和稳定性，不起定位作用。

16．工件的六个自由度被完全限制的定位称完全定位。

17．造成定位误差的原因有基准位移、基准不重合。

18．机床夹具最基本的组成部分是_定位_元件、夹紧装置和夹具体。

19．设计夹具夹紧机构时，必须首先合理确定夹紧力的三要素：大小、方向和作用点。

《机床夹具设计》习题一、是非题：1、六点定位原理只能解决工件自由度消除的问题，不能解决定位精度问题。

2、计算定位误差就是设计基准（一批工件的）沿加工要求方向上的最大位置变动量。

3、消除或减小过定位所引起的干涉，可以采用提高定位基准及定位元件工作表面之间的位置精度等办法。

4、工序基准与定位基准不重合，在任何方向上加工工件都会引起基准误差。

5、为确保工序尺寸要求及加工顺利，从六点定位原理出发所应限制的自由度往往少于实际所采用的支承钉数目。

6、工件以圆柱孔定位时，心轴竖放的定位误差是卧放时的两倍。

7、工件定位时，重复欠定位均不允许出现。

8、满足了六点定位规则就满足了工件的定位要求。

9、用六个支承点就一定能完全限制工件的六个自由度。

10、少于六点的定位就是欠定位。

11、多于六点的定位就是过定位。

12、设计夹具的辅助支承应不能限制工件的自由度。

13、为保证夹紧可靠，工件的夹紧力应大于材料的强度极限。

14、采用偏心夹紧机构的目的是使工件夹紧的自锁性能好。

15、设计联动夹紧机构时应注意设置浮动环节。

16、弹性定心夹紧机构对工件的定位基准精度要求较高。

17、夹具的气动装置使用方便，在重型机械加工中广泛使用。

18、利用分度装置可以使工件加工工序集中，减少安装次数。

19、在新产品试制时广泛采用铸造毛坯的夹具体。

20、径向尺寸较大的车夹具与主轴的联接元件可以是过渡盘。

21、专用夹具的制造特点是标准化、精密化、批量大。

22、钻套内径尺寸应小于刀具的最大极限尺寸。

23、用六个支承点就一定能完全限制工件的六个自由度。

24、少于六点的定位就是欠定位。

25、夹具的必要功用是要保证工件的工序位置精度。

26、过滤器、调压阀、油雾器被称为是气动三大件。

27、镗夹具的镗套硬度应高于镗杆的硬度。

28、组合夹具因外形尺寸大，刚性较差而难推广使用。

29、多品种小批量生产中应推广使用通用可调夹具与成组夹具。

30、钻套内径尺寸应大于所引导刀具的最大极限尺寸。

第三部分车、钳工工艺与技能训练共同知识机床夹具部分本章重点内容：1、机床夹具的组成、概念及分类。

2、工件的定位原理、定位方法及定位元件的选择。

3、夹紧装置的类型和基本要求，夹紧力的大小、方向和作用点。

4、夹紧机构的结构原理和使用特点5、车床夹具和钻床夹具本章内容提要：一、机床夹具的组成、概念及分类。

1、机床夹具的概念夹具：在机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施工或检测的装置，统称为夹具。

机床夹具：在机械加工中用来安装工件以确定工件与切削刀具的相对位置并将工件夹紧的装置称为机床夹具。

2、夹具的分类（1）、按机床种类分：车床夹具、钻床夹具、铣床夹具、磨床夹具等。

（2）、按通用化程度分：○1、通用夹具：能装夹两种或两种以上的夹具称为通用夹具。

如三爪自定心卡盘、四爪单动卡盘、顶尖及中心架、台虎钳等。

通用夹具主要适用于单件小批量生产。

○2、专用夹具：专门为某一工件的某一工序设计的夹具称为专用夹具。

专用夹具常用于产品固定或批量较大的生产中。

○3、组合夹具：由预先制造好的标准化元件组装而成的夹具称为组合夹具。

组合夹具主要适用于新产品的试制和单件小批生产。

（3）、按夹紧动力源分：手动夹具、气动夹具、液压夹具、电动夹具、电磁夹具、真空夹具等。

3、机床夹具的作用。

○1、保证产品质量（加工精度）夹具的最大功用是保证加工表面的位置精度。

○2、提高劳动生产率，降低生产成本。

快速将工件定位夹紧，免除找正、对刀等，缩短辅助时间，提高了成品率，降低了成品。

○3、扩大机床的加工范围。

○4、降低对工人的技术要求和减轻工人的劳动强度。

4、机床夹具的组成（1）、定位装置（元件）它是保证工件在夹具中具有确定的位置。

（2）、夹紧装置（元件）它是用来保证工件的位置在加工过程中不发生变化的装置。

（3）、夹具体它是组成夹具的基础件，将夹具上所有的组成部分连成一个有机的整体。

（4）、引导装置（元件） 如钻套、对刀块。

它是引导刀具并使之与工件有相对正确的位置。

机床夹具毕业鉴定复习题一、夹具设计基本知识填空题1、在机床上用夹具装夹工件时，其主要功能是使工件和。

2、机床夹具按通用特性分：、、。

3、按夹具的使用特点分类有、、可调夹具、组合夹具、拼装夹具。

4、夹具按使用机床不同可分为、、、镗床夹具、齿轮机床夹具、数控机床夹具、自动机床夹具、自动线随行夹具以及其他机床夹具等。

5、夹具的三大主要组成部分是：_________、__________、__________。

6、和两个过程综合称为装夹，完成工件装夹的工艺装备称为机床夹具。

7 、采用布置恰当的个支承点限制工件个自由度的法则，称为。

8、短圆柱销可限制个自由度。

长圆柱销可限制个自由度。

圆锥销一般只能限止个自由度。

窄V形块限止个自由度。

长V形块限止个自由度。

9、根据六点定位原理分析工件的定位方式分为______、______、______和______11、工件的六个自由度被完全限制的定位称。

12 、工件的某个自由度被限制称过定位。

13、造成定位误差的原因有、。

14、采用布置恰当的六个支承点来消除工件六个自由度的方法，称为。

15、以平面进行定位的支撑元件有：、、、、。

17、外圆柱面定位常用的定位元件有：_______、_______、_________及各类自动装置等定位元件。

18、定位基准的合理选择的重要原则有两条:_________和__________。

19、工件在使用夹具进行安装加工时，造成的加工误差主要有:___________________________、_____________________、___________________________________。

要保证本工序的加工精度,必须保证上述各项误差总和不大于本工序的___________。

20、定心夹紧机构有各种类型，而就其基本动作原理而言，主要有两种类型_______________________和___________________________。

第一章机床夹具基础知识第一节机床夹具概述一、填空题1.通常,习惯把夹具按其通用化程度分为通用夹具、专用夹具、拼装夹具三个大类.2．机床夹具一般由定位装置、夹紧装置、夹具体三大主要部分组成.3．根据不同(de)使用要求,机床夹具还可以设置对刀装置、刀具引导装置、回转分度装置及其他辅助装置.4．按夹具适用(de)机床及其工序内容(de)不同,可以分为车床夹具、铣床夹具、钻床夹具、磨床夹具、镗床夹具、齿轮加工机床夹具、电加工机床夹具、数控机床夹具等.二、选择题1．工件在机床上加工时,通常由夹具中(de) A来保证工件相对于刀具处于一个正确(de)位置.A．定位装置 B．夹具体C．夹紧装置 D．辅助装置2．机用平口钳是常用(de) B .A．专用夹具 B．通用夹具C．拼装夹具 D．组合夹具3．下列夹具中, D不是专用夹具.A．钻床夹具 B．铣床夹具C．车床夹具 D．三爪自定心卡盘4． C 不属于机床夹具(de)三大组成部分之一.A．夹具体 B．定位装置C．对刀装置 D．夹紧装置5． A 是由预先制造好(de)各类标准元件和组件拼装而成(de)一类新型夹具.A．拼装夹具 B．专用夹具第三章工件(de)夹紧C．通用夹具 D．数控机床夹具6．在机床夹具中,V形块通常作为D使用.A．夹具体 B．夹紧装置C．辅助装置 D．定位元件7．下列说法中, C 不正确.A．一般情况下,机床夹具具有使工件在夹具中定位和夹紧两大作用B．夹具相对于机床和刀具(de)位置正确性,要靠夹具与机床、刀具(de)对定来解决C．工件被夹紧后,就自然实现了定位D．定位和夹紧是两回事三、判断题1．一般来说,通用夹具是机床夹具中(de)主要研究对象. ( × )2．一般情况下,机床夹具具有使工件在夹具中定位和夹紧两大作用. ( √ )3．工件安装时,采用找正定位比采用夹具定位效率更高、精度更高. ( × )4．机床夹具只能用于工件(de)机械加工工序中. ( × )5．机床夹具一般已标准化、系列化,并由专门厂家生产. ( × )6．定位装置一般由各种标准或非标准定位元件组成,它是夹具工作(de)核心部分.( √ )7．自动、高效夹具(de)实际应用,可以相应地降低对操作工人(de)装夹技术要求.( √ )8．在数控机床上加工零件,无须采用专用夹具.( × )9．所有机床夹具都必须设置夹紧装置. ( × )10．车床夹具中,花盘通常作为定位元件. ( × )四、简答题1．机床夹具在生产中有什么作用答：（1）保证工件加工精度,稳定整批工件(de)加工质量.（2）提高劳动生产率.（3）改善工人(de)劳动条件.（4）降低对操作工人(de)技术等级要求.2．机床夹具三大组成部分(de)作用分别是什么答：定位装置：能使工件相对于刀具占有一个正确(de)位置.夹紧装置：能保证工件在加工过程中其在定位时所获得(de)定位位置不被破坏.夹具体：它是夹具(de)基础和骨架,通过它将夹具上其他各类装置连接成一个有机整体,依靠它完成夹具与机床(de)连接.第二节夹具(de)要求和设计前期准备一、填空题1．一般来说,夹具(de)设计可分为前期准备、拟定结构方案、绘制夹具总装图、绘制夹具零件图四个阶段.2．根据所起作用和应用场合,基准可分为设计基准和工艺基准两类.3．工艺基准可分为工序基准、定位基准、装配基准、测量基准 .4．设计机床夹具时,应满足(de)四个方面(de)基本要求为保证工件加工精度要求、提高机械加工生产效率 , 降低工件(de)生产成本、具有良好(de)工艺性 .5．生产实际中应当掌握(de)夹具设计原始资料包括工件图纸和工艺文件、生产纲领、夹具制造与使用(de)情况 .二、选择题1．夹具(de)定位与夹紧必须要 A ,这是对夹具(de)最基本要求.A．保证满足本工序(de)加工精度要求B．提高机械加工生产效率C．降低工件(de)生产成本D．具有良好(de)工艺性2．生产实际中应当掌握(de)夹具设计原始资料不包括D .A．工件图样 B．工艺文件和生产纲领C．制造与使用夹具(de)情况 D．机械加工手册3．C不属于夹具设计时工件图样分析(de)主要内容.A．了解工件(de)工艺过程B．明确本工序在整个加工工艺过程中(de)位置C．了解企业设备(de)精度水平D．掌握本工序加工精度要求及工件已加工表面情况4．下列说法中,只有 B 是正确(de).A．设计基准包括工序基准、定位基准、测量基准和装配基准B．工艺基准包括工序基准、定位基准、测量基准和装配基准C．工序基准包括设计基准、定位基准、测量基准和装配基准D．以上说法都不对5．工件一般有两类加工精度要求： A .A．尺寸精度和位置精度 B．尺寸精度和表面粗糙度C．位置精度和表面粗糙度 D．表面粗糙度和热处理6．夹具设计中,应 D 作为定位基准.A．采用毛坯表面B．选择与加工面无直接关系(de)表面C．选择较小(de)表面D．尽量选择加工表面(de)工序基准三、判断题1．基准可分为定位基准和设计基准两类. ( × )2．提高机械加工生产效率是对机床夹具(de)最基本要求．.( × )3．夹具设计可分为分析工件图样、拟订结构方案、绘制夹具总装图、绘制夹具零件图四个阶段. ( × )4．夹具设计中,应尽量选择加工表面(de)工序基准为定位基准. ( √ )5．定位基准与定位基准面没有本质区别. ( × )6．设计机床夹具时,应尽量使工件(de)定位基准与工序基准重合. ( √ )7．定位基准是用来确定工件在夹具中位置(de)要素.它一般为工件上与夹具定位元件相接触(de)表面,也可以为工件上(de)几何中心、对称线、对称面等. ( √ )四、简答题1．从夹具设计角度出发,定位基准(de)选择涉及哪些原则答：（1）尽量使工件(de)定位基准与工序基准重合（基准重合原则）,以消除基准不重合误差.（2）尽量选用已加工表面作为定位基准（精基准原则）,以减少定位误差.（3）应使工件安装稳定,在加工过程中因切削力和夹紧力而引起(de)变形最小.（4）应使工件定位方便、夹紧可靠、使用操作,夹具结构简单.2．设计机床夹具时应准备哪些资料答：应准备夹具设计原始资料：包括工件图纸和工艺文件、生产纲领、夹具制造与使用(de)情况.还应准备收集夹具(de)各类技术资料：包括夹具有关技术标准、设计参数和有关设计手册、相应夹具软件资料库等.第二章工件(de)定位第一节六点定则一、填空题1．工件在夹具中位置(de)确定是通过工件表面(定位基准面)与夹具中定位元件(de) 表面(de)接触或配合来实现(de).2．用来描述工件在某一预先设定(de)空间直角坐标系中(de)定位时,其空间位置不确定程度(de)六个位置参量, 称为不定度 .3．任何一个未在夹具中定位(de)工件,其空间位置具有六个不定度,即沿三个坐标轴(de)移动不定度、绕三个坐标轴(de) 转动不定度.4．对于箱类工件(de)定位,夹具上常设置三个不同方向上(de)定位基准来形成一个空间定位体系,称为三基面基准体系 .5．在夹具中,采用长V形块作为工件上圆柱表面(de)定位元件时,可消除工件(de) 四个不定度,其中,包括二个移动不定度和二个转动不定度.6．工件在夹具中定位时,被夹具(de)定位元件消除了三个不定度(de)工件上(de)那个面,称为主要定位基准面 .7．对于轴类工件(de)定位,夹具一般以轴向尺寸较大(de)V形块(de)两个斜面与工件支承轴颈相接触,形成不共面(de) 四点约束.二、选择题1．通过工件表面(例如XOY面)与三个定位点(de)接触,可消除工件位置(de) A不定度.A． B．C． D．2．长圆柱工件在长套筒中定位,可消除 C 不定度.A．两个移动 B．两个转动C．两个移动和两个转动 D．一个转动和三个移动3．当工件以加工过(de)平面与定位平面接触时,可消除工件(de) B不定度.A．两个 B．三个C．四个 D．五个4．用短圆柱销作为工件上圆柱孔(de)定位元件时,可消除工件(de) A不定度.A．两个 B．三个C．四个 D．五个5．对箱类工件(de)定位,夹具上常设置三个不同方向上(de)定位基准来形成一个空间定位体系,称为D .A．第一定位基准面 B．第二定位基准面C．第三定位基准面 D．三基面基准体系6．一般来说,对于盘类工件,考虑到安装(de)稳定性及夹紧可靠,常以其较大(de)端面作为A .A．第一定位基准面 B．第二定位基准面C．第三定位基准面 D．定心基准7．圆柱体在短V形块上定位时,可消除 C不定度.A．三个 B．一个C. 两个移动D. 两个转动8．轴套零件以短圆柱销定位时,可消除 B 不定度.A．两个转动 B．两个移动C. 一个转动、一个移动D. 任意两个9．圆柱体以短圆锥套定位时,可消除 A 不定度.A. 三个移动B. 三个转动C．一个移动、两个转动 D．一个转动、两个移动三、判断题l. 夹具(de)作用之一就是通过夹紧装置来消除工件位置(de)不确定性. ( × )2．工件在夹具中定位时,在任何情况下都必须消除工件(de)六个不定度. ( × )3．根据工序(de)具体加工要求,正确分析影响工件定位(de)不定度,这对夹具设计至关重要.( √ )四、简答题1. 什么是不定度如何消除工件(de)不定度答：所谓(de)不定度是指用来描述工件在某一预先设定(de)空间直角坐标系中定位时,其空间位置不确定程度(de)六个位置参数.要消除工件(de)不定度,就必须对工件设置相应(de)约束,通过定位元件与工件表面(de)接触或配合来限制工件位置(de)移动和转动,使工件在夹具中占有符合加工要求(de)确定位置.2. 什么是六点定则答：六点定则是指在工件(de)定位中,用空间合理分布(de)六个点,来限制工件使其获得一个完全确定(de)位置(de)方法.第二节工件(de)定位一、填空题1．任何条件下对工件(de)定位,所消除(de)不定度数不得少于三个,否则工件就不会得到稳定(de)位置.2．工件在夹具中,六个不定度全部被消除(de)定位,称为完全定位 .3一般情况下,当工件(de)工序内容在X、Y、Z三个坐标轴方向上均有尺寸或形位精度要求时,需要在加工工位上对工件施行完全定位.4．工件实际定位所消除(de)不定度数目少于按其加工要求所必须消除(de)不定度数目,称为欠定位 .5．由于夹具上(de)定位支承点布局不合理,将造成重复消除工件(de)一个或几个不定度(de)现象,这种重复消除工件不定度(de)定位称为重复定位 .二、选择题1．消除工件不定度数少于六个仍可满足加工要求(de)定位称为 B .A．完全定位 B．不完全定位C．欠定位 D．重复定位2．下列方案中, D不是避免重复定位(de)措施.A．长心轴与小端面支承凸台组合对轴套零件定位B．短心轴与大端面支承凸台组合对轴套零件定位.C．长心轴与浮动端面组合对轴套零件定位D．锥度心轴对轴套零件定位三、判断题1．在平行六面体上铣削不通键槽时,无须消除工件(de)全部不定度. ( × )2任何条件下对工件(de)定位,所消除(de)不定度数不得少于三个,否则工件就不会得到稳定(de)位立置. (√ )3．工件加工需要进行完全定位时,其夹具定位元件应使工件(de)全部六个不定度都得到相应定位点(de)约束限制. ( √ )4．实际加工中,有些工序(de)加工内容不需要消除全部六个不定度,只要消除部分不定度即可满足加工要求. ( √ )5．通常来说,在夹具定位方案设计中,不完全定位(de)例子比较少见. ( × )6．工件(de)某些不定度不便消除,甚至无法消除时,应考虑采用不完全定位方案.( × )7．在某些欠定位情况下进行加工,仍然能保证工序所规定(de)加工要求. ( × )8．欠定位不能保证加工精度要求,在确定工件(de)定位方案时,决不允许发生欠定位这样(de)原则性错误. ( √ )9．夹具上定位支承点(de)布局不合理,将造成重复消除工件(de)一个或几个不定度(de)现象.(√)10．在确定工件(de)定位方案时,应尽量避免重复定位.但在机械加工生产中,也常采用重复定位. ( √ )11．对于重复定位现象是否允许,不能单凭形式上(de)分析予以肯定或否定,应根据具体情况具体分析. ( √ )12．长心轴与小端面支承凸台组合是避免重复定位(de)措施之一. ( √ )四、简答题1．比较完全定位、不完全定位、重复定位和欠定位.答：完全定位：工件(de)六个不定度全部被消除(de)定位,工件能够获得确定(de)正确(de)位置.不完全定位：工件被消除(de)不定度数目少于六个,但仍能够满足工件(de)加工要求,是可用(de).重复定位：工件(de)一个或几个不定度被重复消除,其可用情况应具体情况具体分析,有些重复定位是可用(de),有些重复定位是不可用.欠定位：工件实际定位所消除(de)不定度数目少于工件加工所要求(de)消除不定度(de)数目,不能满足工件(de)加工要求,是绝对不可用(de).2．试说明如图2-l所示工件定位时,分别应消除哪些不定度答：铣削平面：应消除三个不定度.钻盲孔：应消除六个不定度.第三节定位元件一、填空题1．辅助支承不起定位作用,但能提高工件(de)安装刚性及稳定性. 2．工件上常被选作定位基准(de)表面形式包括平面、圆柱面、圆锥面和其他成形面及其组合.3．夹具设计时,对定位元件提出了下列基本要求：高精度、高耐磨性、足够(de)刚性和强度、良好(de)工艺性 .4．工件以平面定位时,所用(de)定位元件一般称为支承件.支承件分为基本支承和辅助支承两类.5．基本支承是具有独立定位作用(de)支承,包括支承钉、支承板、自位支承和可调支承 .6．自位支承在支承部位只提供一个点(de)约束,所以,不管它与工件实际保持几点接触,都只能看成是一个定位点.7．为满足工作要求,可调支承在结构上应具备三个基本功能：支承、调整、锁定 .8．箱壳类和盖板类工件以圆柱孔作为定位表面时,最常用(de)夹具定位元件就是各类圆柱形定位销 .9．通常情况下,小定位销、固定式定位销直接靠销体安装部分与夹具安装孔通过H7/r6过盈配合,压人夹具体内.10．定位心轴有多种结构形式,在大批量生产中,应用较为广泛(de)典型结构包括间隙配合心轴、过盈配合心轴、锥度心轴 .11．各类心轴以较长轴向尺寸与工件相接触,一般理解为长销定位,可消除工件四个不定度.12．在机床夹具中,广泛地应用着各种类型(de)自动定心夹紧结构,这类结构在对工件施行夹紧(de)过程中,利用等量弹性变形或斜面、杠杆等结构(de)等量移动原理,对工件(de)回转内、外表面施行自动定心定位.13．在加工轴类工件时,常以工件外圆柱面作为定位基准面,根据外圆表面(de)完整程度、加工要求和安装方式,可用V形块、圆柱孔等作为定位元件. 14．常用V形块两工作斜面间(de)夹角一般分为 60°、 90°、 120°三种,其中 90°角(de)V形块应用最多,其结构及规格尺寸均已标准化.15．标准V形块(de)规格以V形槽开中宽度N 来划分.16．设计夹具时,采用(de)典型组合定位方式有三个平面组合、一个平面和一个圆柱孔组合、一个平面和一个外圆柱面组合、其他组合等.17．为了适应加工定位(de)需要,有时还采用V形导轨槽面、燕尾导轨面、齿形面等特殊表面作为定位基准面.二、选择题1．利用工件已精加工且面积较大(de)平面定位时,应选用(de)基本支承是B . A．支承钉 B．支承板C．自位定位支承 D．可调支承2．关于定位元件,下列说法中错误(de)是B .A．采用20钢,工作表面渗碳层为～ mm,淬硬至55-60 HRCB．采用高速钢,淬硬．60～64 HRCC．采用T7A、T8A工具钢,淬硬至50～55 HRCD．采用45钢,淬硬至40～45 HRC3．基本支承是用作消除工件不定度、具有独立定位作用(de)支承,其中包括A .A．支承钉、支承板、自位支承、可调支承B．支承钉、支承板、自位支承、辅助支承C．支承钉、支承板、可调支承、辅助支承D．支承钉、可调支承、自位支承、辅助支承4．下列说法中, 正确(de)是 A .A．A型支承钉为平头支承钉,适用于已加工平面(de)定位B．A型支承钉为球头支承钉,适用于工件毛坯表面(de)定位C．B型支承钉为球头支承钉,适用于已加工平面(de)定位D．B型支承钉为齿纹头结构,常用于侧面定位5．工件上幅面较大、跨度较大(de)大型精加工平面,常被用作第一定位基准面,为使工件安装稳固可靠,大多选用 A 来体现夹具上定位元件(de)定位表面.A．支承板 B．支承钉C．可调支承 D．辅助支承6．下列说法中, 正确(de)是 C D .A．A型支承板为平面型支承板,此种结构有利于清理切屑B．B型支承板为带屑槽式支承板,多用于工件(de)侧面、顶面及不易存屑方向上(de)定位C．A型支承板为平面型支承板,多用于工件(de)侧面、顶面及不易存屑方向上(de)定位D．B型支承板为带屑槽式支承板,此种结构有利于清理切屑7． D 适用于工件支承空间比较紧凑(de)地方.A．六角头支承 B．顶压支承C．圆柱头调节支承 D．调节支承8．由于结构中(de)滚花手动调节螺母具有手动快速调节功能,所以 C也经常用作辅助支承元件.A．六角头支承 B．顶压支承C．圆柱头调节支承 D．调节支承9．A适用于工件支承部位空间尺寸较大(de)情况.A．六角头支承 B．顶压支承C．圆柱头调节支承 D．调节支承10． B 般应用于重载条件下.A．六角头支承 B．顶压支承C．圆柱头调节支承 D．调节支承11．下列说法中,正确(de)是 A .A．辅助支承不起定位作用,即不消除工件(de)不定度B．辅助支承不但能提高工件(de)安装刚性及稳定性,而且能消除工件(de)不定度C．辅助支承虽能消除工件(de)不定度,但不能起定位作用D．辅助支承能消除工件(de)不定度,但数量不定12．夹具上为圆孔提供(de)常用定位元件主要有 D 四大类.A．小定位销、定位心轴、锥销及各类自动定心结构B．固定式定位销、定位心轴、锥销及各类自动定心结构C．可换定位销、定位心轴、锥销及各类自动定心结构D．定位销、定位心轴、锥销及各类自动定心结构13．A常用来对内孔尺寸较大(de)套筒类、盘盖类工件进行安装.A．定位心轴 B．定位销C．锥销 D．各类自动定心结构14．定心精度高是 B (de)最大特点.A．间隙配合心轴 B．过盈配合心轴C．锥度心轴 D．所有心轴15．当工件以局部外圆柱面参与定位时, A 往往成为首选定位元件. A．V形块 B．平面C．圆柱孔 D．轴套三、判断题1．工件定位时,除了尽可能使定位基准与工序基准重合、定位符合六点定则外,还要合理选用定位元件. ( √ )2．设计夹具时,定位基准一旦选定,定位基准(de)表面形式将成为选用定位元件(de)主要依据. ( √ )3．工件在夹具中定位时,一般允许将工件直接放在夹具体上. ( × )4．由于定位元件经常与工件接触,易磨损,所以,必须具有足够(de)刚度和强度.( × )5．一般来说,对定位元件最基本(de)要求是能长期保持尺寸精度和位置精度.(√ )6．定位元件(de)选择,通常应根据定位基准(de)表面形式进行. ( √ )7．为提高工件(de)定位精度,定位元件在布局上应尽量增大距离,以减小工件(de)转角误差.(√)8．常用支承钉中,A型平头支承钉适用于已加工平面(de)定位. ( √ )9．常用支承钉中,B型球头支承钉常用于侧面定位. ( × )10．支承钉在夹具上(de)安装方式为固定式安装,依靠支承钉(de)安装部分与夹具安装孔间 (de)适量过盈配合胀紧在夹具体上,支承钉与夹具体孔(de)配合根据负荷情况选H7/r6或H7/n6.( √ )11．常用支承板中,A型平面型支承板多用于工件(de)侧面、顶面及不易存屑方向上(de)定位.(√)12．常用支承板中,B型带屑槽式支承板使支承板(de)工作面上难以存留残屑,非常有利于清屑. ( √ )13．自位支承在支承部位提供了两个点(de)约束,所以它可消除两个移动不定度.(× )14．可调支承是指支承高度可以调节(de)定位支承,但它不能消除工件(de)不定度.( × )15．调节支承适用于工件支承空间比较紧凑(de)地方. ( √ )16．六角头支承一般应用于重载下(de)支承. ( × )17．从可调支承(de)三个基本功能考虑,一般(de)普通圆柱体螺钉及部分紧定螺钉均可用于可调支承. ( √ )18．削边销(de)削边结构是为解决销(de)重复定位及干涉而设计(de). ( √ )19．在加工轴类工件时,常以工件外圆柱面作为定位基准面. ( √ )20．作为一种标准心轴,锥度心轴在高精度定位中广泛应用. ( √ )21．定位中(de)顶尖不产生轴向移动时,对工件起五个点(de)约束作用,消除五个移动不定度.( × )四、简答题1．工件在夹具中定位时,对定位元件有什么要求答：（1）高精度.（2）高耐磨性.（3）足够(de)刚度和强度.（4）良好(de)工艺性.2．什么是自位支承什么是可调支承它们(de)作用与辅助支承有什么不同答：（1）自位支承是指能够根据工件实际表面情况,自动调整支承方向和接触部位(de)浮动支承.（2）自位支承能够起到定位作用,可以消除工件(de)一个不定度.而辅助支承不起定位作用,不能消除工件(de)不定度,它仅仅能够提高工件(de)安装刚性及稳定性,防止工件在切削时振动和变形有.第四节定位误差(de)产生及组成一、填空题1．定位误差一般由两部分组成：基准不重合误差和基准位移误差.2．基准不重合误差值(de)大小等于两基准间尺寸公差在加工尺寸方向上(de)投影.3．要消除基准不重合误差,就必须使定位基准与工序基准重合.4．采用夹具定位时,由于工件定位基准面与定位元件不可避免地存在制造误差或者配合间隙,致使工件定位基准在夹具中相对于定位元件工作表面(de)位置产生位移,从而形成基准位移误差.二、选择题1． B是指一批工件定位时,被加工表面(de)工序基准在沿工序尺寸方向上(de)最大可能变动范围内.A．基准位移误差 B．定位误差C．基准不重合误差 D．加工误差2．采用夹具定位时,如果工件(de) C 不重合,则形成基准不重合误差.A．设计基准与测量基准 B．定位基准与装配基准C．定位基准与工序基准 D．设计基准与测量基准3．当定位尺寸由一组尺寸组成时,则定位尺寸公差可按尺寸链原理求出,即定位尺寸 公差等于这一尺寸链中 D .A ．所有增环公差之和B ．所有减环公差之和C ．所有组成环公差(de)平均值D ．所有组成环公差之和 4．下列说法中, D 是错误(de).A ．基准不重合误差(de)大小,只取决于工件定位基准(de)选择,而与其他因素无关B ．要减小基准不重合误差,只有提高两基准之间(de)制造精度C ．要消除基准不重合误差,就必须使定位基准与工序基准重合D ．基准不重合误差不可能被消除5．求解基准位移误差(de)关键在于找出 B 在夹具中相对于定位元件工作表面(de)位置在工序尺寸方向上(de)最大移动量.A ．设计基准B ．定位基准C ．工序基准D ．定位表面6． B 称为夹具误差不等式,是夹具设计中应遵守(de)一个基本关系式. A ．△D +△对定+△过程≤T B ．△安装+△对定+△过程≤T C ．△J +△对定+△过程≤T D ．△D +△J +△过程≤T 三、判断题1．由于定位元件及工件定位基准面本身制造误差(de)存在,使得一批参与定位(de)工件在夹具中(de)位置可能发生变化.( √ )2．一般情况下,用已加工(de)平面作定位基准面时,因表面不平整所引起(de)基准位移误差较小,在分析计算误差时,可以不予考虑.( √ )3．工件以平面定位时,基准位移误差是由定位表面(de)平面度误差引起(de). ( √ )四、简答题1．工序基准与设计基准有什么不同答：工序基准是在工序图上用来确定本工序所加工表面加工后(de)尺寸、形状、位置(de)基准,它工件在本工序加工中所加工表面(de)加工依据.设计基准是根据零件工作条件和性能要求而确定(de)基准,是在零件设计时用以确定零件尺寸及相互位置要求(de)依据.。

《机床夹具设计》——试卷
机床夹具设计——试卷25
一、选择题（共50分，每小题2.5分）
1．工件在机床上加工时，通常由夹具中的（）来保证工件相对于刀具处于一个正确的位置。

A．定位装置 B．夹具体
C．夹紧装置 D．辅助装置
2.平口钳是常用的（）。

A．专用夹具 B．通用夹具
C．拼装夹具 D．组合夹具
3.夹具中，（）不是专用夹具。

A．钻床夹具 B．铣床夹具
C．车床夹具 D．三爪自定心卡盘
4. （）不属于机床夹具的三大组成部分之一。

A．夹具体 B．定位装置
C．对刀装置 D．夹紧装置
5．（）是由预先制造好的各类标准元件和组件拼装而成的一类新型夹具。

A．拼装夹具 B．专用夹具第三章工件的夹紧
C．通用夹具 D．数控机床夹具
6．在机床夹具中，V形块通常作为（）使用。

A．夹具体 B．夹紧装置
C．辅助装置 D．定位元件
4。
