佳能2780连供安装图解

佳能机器连供安装注意事项：1.包装拆开后，连供与打印机的安装，请在优酷网首页搜索南昌英方，
然后找到对应机器的安装视频教程。

密码123456
2.连供安装的时候，请先排恒压，打开密封塞，然后推开连供侧面阀
门，最后取下墨盒封条，否则墨盒很容易漏墨，安装好后，非常重要的一点，连供一定要与打印机放在同一桌面上，切忌切忌不要抬高或者放低，会造成连供供墨不畅，严重会烧毁墨盒和机器主板。

3.打印机与电脑的安装时，请运行打印机标配的软件光盘安装，先不
要连接打印机，等它提示您连接打印机了，您再连接。

4.打印到一定程度，电脑会显示墨盒水量少，这个是不用理会的，等
提示墨水已用尽的时候，请不要担心，因为那是原装墨盒里的墨水用完了，连供的墨水可以看到是有的，警告灯黄灯亮，佳能一体机只需按住停止键5-8秒就可以了。

佳能打印机只需按住电源按钮下面闪黄灯按钮5-8秒即可。

5.打印的过程中，也许墨管里会出现空白的一段，类似气团，那是液
压问题，是不会影响打印的，它会自动吸墨。

所以只要可以正常打印，无须理会。

6.为了保持输墨管畅通，请你一个星期或者半个月使用一次打印机
7.当墨水液面低于警戒位时，请添加同一类型的墨水，为了保证打印
质量，建议您使用正品墨C哥墨水。

如有疑问请联系本店在线旺旺。

在这里介绍下佳能IP2780连供走线方法（两种）Post By：2010-7-8 17:38:00 佳能IP2780连供走线方法：以下走线方法都是借鉴各位喷墨界大师级人才的方法而自己拍摄的，以供大家借鉴。

打扰大家请谅解。

[此贴子已经被作者于2010-7-8 17:53:09编辑过]。

连供安装图解(Canon单黑色)开始安装前必读:严格按照以下步骤操作,不可逾越任何步骤,不可麻痹大意,认真对待,小心操作.避免一切因您的不留意造成的不必要的麻烦与损失.预祝您安装使用顺利!开始:(一)打开包装后一手拿出连供外置瓶,一手拿墨盒.不要拉扯到墨管线,使接头松动.将墨盒与外置瓶摆放在打印机旁(*外置瓶不可垫高也不能放低,要与打印机同一桌面上)拔下外置瓶上的黑色小头胶塞,放上连供配件里面的透明空气过滤器.如图(二)接通打印机电源,按打印机电源键(上面那个按键)打开打印机机盖,等到墨盒架滑到滑杆中央位置时,拔掉打印机电源插头(此步骤目的:可以用手推动墨盒车,随意滑动,方面墨盒的安装与墨管线的调整布置).(这时可以用手推动墨盒车,方便调整墨管的长度) .(四)拿起墨盒,先检查墨盒芯片处是否整洁干燥(墨水和杂物会阻碍墨盒与打印机的接触,甚至导电后是墨盒芯片短路,导致墨盒芯片烧坏,芯片烧坏后将不可恢复)去掉黑色L字型墨盒保护夹,撕掉墨盒喷头封口蓝色带子.安装上墨盒.(*无论在何时都不可以带电拆装墨盒,以免烧坏墨盒芯片.)如图(三)用胶带如图位置固定墨盒尾部的墨管,把墨管小心的捋顺固定.(*墨管不可过长,阻碍墨盒打印时移动;也不能过短,牵拉到连接部位造成连供密封不严)然后分别将墨盒车用手推到最左端和最右端在打印机上部找到墨管固定的最合适位置如图(四)现在盖下打印机盖子,接通打印机电源.可以尝试打印1.记住不可以带电拆装墨盒2.外置瓶的要放在同打印机一个桌面上,不可以垫高的3.要记得先打开外置瓶上的小胶塞,再打开墨盒的保护夹以及封口带打印机墨盒的芯片是有记忆功能的,但是芯片只记忆墨水的消耗,不记忆墨水的补充.墨盒内只有几毫升的墨水量,打不了几张就会看到提示墨水量低,不需理会,也不必惊慌,完全不会影响到打印的.使用连供关注墨水量只需要看外置瓶里面的墨水高度就行了.当打印一段时间以后电脑退弹出墨水已经用尽的提示对话框的时候将,如果打印机是IP1200/IP1600/IP2200/IP1180/IP1880型号,请按恢复键(在电源键下面那个)15秒钟后松手,对话框自动消失(提示框如下图):关于5100错误提示的解析此提示出现的原因是:连供墨管线没有布置好,妨碍的打印机感应器的感应.常会出现吞纸,卡纸,无法打印等故障.解决的方法是:严格的按照使用说明上的步骤和位置重新布置墨管线,特别要注意的是墨管的走向和长度的调整,绝对不可以马虎.下图是抽墨工具(为备用工具不需安装).就是墨盒在打印过程中出现墨管有空气;长时间没有打印导致喷头表面干燥;打印过程中有喷嘴出墨不良好的情况下使用.将墨盒连墨管一起放置在抽墨工具中抽出少量墨水即可.(操作时需用力握紧,只抽不能推).正确的将墨盒安装到抽墨夹中,喷头处对准抽墨夹的绿色胶垫如上图用针筒(不用针头)对准墨盒喷头处,顶住往外抽墨水,只能抽不可以推,小心操作,彩色墨盒推就会造成混色,千万小心加墨方式:当外置瓶里面的墨水剩余液面距底座不足2厘米高度的时候,要及时补充高品质墨水.加墨时先将过滤器拿下,将瓶子平躺,在小孔那里将注射器吸满的墨水加到外置瓶里面.加满后将瓶子竖立起来放好空气过滤器即可.如下图温馨提示您如以上内容您认真阅读并严格的按照步骤操作了,仍然打印有故障,请先将您的连供安装布线和外置瓶用数码相机(无相机用摄像头)拍下来,然后联系我们.您提供的照片将是我们帮您解决处理问题的关键!最后感谢您的光临,祝您工作,学习顺利,合家幸福!佳能IP1600 连供安装图解连供实物图安装图解下一篇：连续供墨系统(连供系统)十几种故障排除的方法昨天一客户拿来佳能IP1180打印机改装连供，这机子看着简单，在反连供方面可真是够强的，换墨舱的空间狭小，右边更是保坦克的装甲一样，包的严严实实，一开始我们打算按HP的常规走线方法，但是客户不是很适应这种走线的使用方法，后来同事有一个大胆的想法，给IP1180动“手术”，在短暂的讨论之后，又和客户进一步沟通，终于大家决定对其下手了。

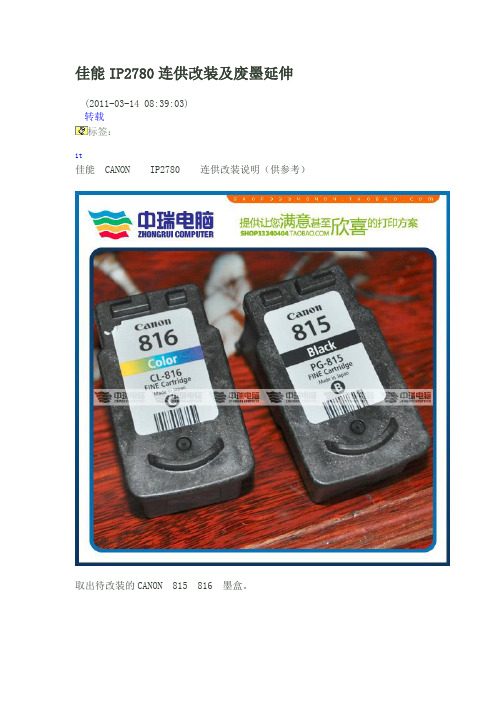

佳能IP2780连供改装及废墨延伸(2011-03-14 08:39:03)转载标签：it佳能 CANON IP2780 连供改装说明（供参考）取出待改装的CANON 815 816 墨盒。

撕去墨盒上盖上的标贴。

准备给彩色墨盒进行钻孔，注意红色位置（在墨盒透气口的下面）。

其他在透气孔位置上扩孔。

给黑色墨盒扩孔。

扩孔时钻头要垂直于墨盒上盖，如扩好后边缘有塑料毛刺，可用美工刀修平整。

钻好孔后的墨盒。

如是全新原装墨盒，可不用给墨盒加墨水。

用过的墨盒先要给墨盒加墨水（注意颜色千万不要加错了），加好墨水后静置20分钟，打印光盘中的4色色块图片，进行测试，4色能正常打印后才能进行下一步的操作。

拿出AB胶（504、509胶水，一般五金店有售。

），A，B胶水各拧出一点点，搅拌均匀后涂在下图的红色箭头处。

密封红色墨水透气口。

一定要涂完整否则红色墨水那条管就会吸不了墨在墨盒扩孔的地方塞入白色密封胶圈。

拿出连供外盒，把管线对折，夹子夹好，小胶塞塞入左孔，然后加入墨水。

（4仓加入墨水的颜色与墨盒内墨水的分布有关，此款以CANON IP2780为例，墨水颜色如上图。

）加好墨水后，塞上加墨口胶塞。

合上外盒彩罩，将外盒平倒（如上图，注意平倒方向），目的是排空恒压仓中的墨水。

竖起外盒，打开外罩，将小胶塞全部右移。

（这步不要忘记操作了，不然出墨不畅，打不出墨水。

）把管线上的夹子拿下，让外盒中的墨水冲入管线，快到管线末端时，对折管线，夹子夹好，不让墨水流动。

修剪管线长度，注意管线对应颜色不要搞错了，然后装上弯头。

修好的效果可参考下图。

把墨盒装上打印机笔架内。

盒上墨盒上盖。

按上图固定管线，注意管线到左右距离的长度要合适。

合上打印机上盖，安装完成。

通电后进行打印测试。

----------------------------------------------------------------------------------------以下部分主要给打印量大的用户作参考，打的少和动手能力差一些的用户可不进行改装。

佳能 CANON IP2780 连供改装说明（供参考）取出待改装的CANON 815 816 墨盒。

撕去墨盒上盖上的标贴。

红色蓝色黄色准备给彩色墨盒进行钻孔，注意红色位置（在墨盒透气口的下面）。

其他在透气孔位置上扩孔。

黑色给黑色墨盒扩孔。

扩孔时钻头要垂直于墨盒上盖，如扩好后边缘有塑料毛刺，可用美工刀修平整。

钻好孔后的墨盒。

如是全新原装墨盒，可不用给墨盒加墨水。

用过的墨盒先要给墨盒加墨水（注意颜色千万不要加错了），加好墨水后静置20分钟，打印光盘中的4色色块图片，进行测试，4色能正常打印后才能进行下一步的操作。

拿出AB胶（504、509胶水，一般五金店有售。

），A，B胶水各拧出一点点，搅拌均匀后涂在下图的红色箭头处。

密封红色墨水透气口。

在墨盒扩孔的地方塞入白色密封胶圈。

拿出连供外盒，把管线对折，夹子夹好，小胶塞塞入左孔，然后加入墨水。

（4仓加入墨水的颜色与墨盒墨水的分布有关，此款以CANON IP2780为例，墨水颜色如上图。

）加好墨水后，塞上加墨口胶塞。

合上外盒彩罩，将外盒平倒（如上图，注意平倒方向），目的是排空恒压仓中的墨水。

竖起外盒，打开外罩，将小胶塞全部右移。

（这步不要忘记操作了，不然出墨不畅，打不出墨水。

）把管线上的夹子拿下，让外盒中的墨水冲入管线，快到管线末端时，对折管线，夹子夹好，不让墨水流动。

修剪管线长度，注意管线对应颜色不要搞错了，然后装上弯头。

修好的效果可参考下图。

把墨盒装上打印机笔架。

盒上墨盒上盖。

按上图固定管线，注意管线到左右距离的长度要合适。

合上打印机上盖，安装完成。

通电后进行打印测试。

----------------------------------------------------------------------------------------以下部分主要给打印量大的用户作参考，打的少和动手能力差一些的用户可不进行改装。

废墨管的接出红圈的地方用一字起撬一下，拆开托纸板。

1.首先准备好原装墨盒。

（如图1）
2.观察原装墨盒芯片上的两个固定柱。

（如图2）
3.用刀片削去左边的柱上的凸起点，注意不要削到芯片。

（如图3）
4.削去左边即可，右边不用去。

（如图4）
5.用手将芯片向左边扭动。

（如图5）
6.取下芯片。

（如图6）
7.将芯片粘到双面胶上。

（如图） 8。

取下芯片。

（如图）
9。

将芯片安装到连供系统的内墨盒上。

（如图）
10。

用手按实。

（如图） 11.芯片安装完成。

（如图）
12。

将连供系统放到打印机的一侧。

13.打开打印机取出原装墨盒。

安上连供内墨盒。

14。

将管线固定在打印机内部顶上。

（如图） 15.调整管线长短，左右长短合适。

安装完成。

打印机连供墨盒的安装和使用经验最近发现了一位友人在玩纸模，看着我也手痒痒，于是在网上找了很多资料来看，决定买部HP F2488喷墨一体机来试下，反正不贵，而且还可以改成连供，用来打纸模非常划算。

其实改不改连供我也考虑了良久，会不会损坏机子呢？买什么品牌的好呢？安装难不难呢？色彩还原度好不好呢？不过，后来我在某论坛上看到个非常强悍的贴子，他把整个连供的安装过程和使用技巧都用图文的方式展示出来，非常清晰！机子我是在淘宝上淘的，才350元呢！连供我是照着帖子来买的，天威的HP-818-DIY，在天威自己的电子商城有卖，100元，价格虽跟本地的经销商差不多，但可以确保是真货！等机子和连供到手后，我立马按照帖子上和天威连供自带的说明书上的步骤进行操作，不到一个小时，就改装完成！！说明书的指示也明确，还有帖子上的小提示也帮助不少，所以整个过程也不难。

呵呵，试过了打印质量也非常满意！若有兴趣改连供的朋友，可参考以下转载回来的内容！！当中有穿**自己的一些体会和心得！一、全新机器入手2010年6月有了更换以前HP 3740的打算，考虑用途和价格，选中HP F2488，一方面前期使用3740感觉质量不错，另一方面在一体机中2488价格基本上最低，当然还有2418，但是感觉多几十块钱买这个更好些。

淘宝上卖家众多，有的价格很低，210都有标注的，但是那都是噱头，打广告的，因为只有机器没有墨盒，要知道这个墨盒正规渠道普遍在100以上，麦德龙818售价108，应该是我看到的绝对正品中的最低价。

选了许久，最后选定本地卖家，以328的价格成交，因为是同城交易，上门自提，没有邮费。

有墨盒！（我开始本来打算买最近便宜得非常火的打印机HP D1668，但很多纸模粉丝推荐功能更强悍的F2488，其实扣除墨盒的价钱，裸机大概就200元左右，但别忘记，机子还具备扫描和复印功能！所以我也决定入手F2488!）二、连供系统入手对于连供的选择，还是参考了很多，淘宝上有45左右的连供墨盒，但是全部都是散件，需要自己组装，并且没有墨水，还需多花30左右买4个颜色的墨水。

豪华型连供外墨盒安装装说明书
开始安装前必读:严格按照以下步骤操作,不可逾越任何步骤.避免一切因您的不留意造成的不必要的麻烦与损失.
一，外置墨盒的安装：
1.豪华型连供外墨盒的结构如图1，首先将外瓶放到使背部保持水平放置5秒然后再立起来，目的是把平衡仓里的墨水倒入储墨仓，如不按此操作连供系统将内墨盒将会漏墨损坏内墨盒或打印机。

2．拨开气孔胶塞，放到左则的小孔时，装完成后就要一直打开气孔，（否则将会出现打印断线或打白纸现象）最后松开管上的小夹子与打印机放在同一平面，即打印机放桌面外瓶也桌面）千万不可以任何原因提高外瓶。

否则将会漏墨损坏打印机。

）
二、连供系统注墨方法：
首先用小夹子夹住管，如图4，然后拨开注墨孔胶塞将墨水注入储墨仓，约占储墨仓体积的80%为宜。

最后塞上注墨孔和气孔胶塞，按2-4图重调整却可
三、故障处理：
管里有空气：安装完成后，连供管里可能会出现有空气现像是正常的，为了防止漏墨到打印机外瓶水平高度都低于打印机内墨盒，液体会向低的一边流动，造成了回流（管内出现空气）但内墨盒里有墨水可以正常打印，当墨水被使用逐渐减少，内墨盒的压力也会慢慢减少到低于外瓶压力时墨水就会吸到内墨盒达到连续供墨效果。

千万不可抬高外置墨盒。

如内墨盒全部打空，管内全部空气就有可能是管与内墨盒接头处漏气打印效果差：先检查管有没有折死的地方，气孔塞有不没有打开，然后运行打印机属性里的喷头清洗，如运行两次以上效果没有改变，请放置2-3小时再试，
打印要提示没墨或没墨盒：按更换墨盒方法取出内墨盒检查打印机和墨盒芯片触点有没有脏，瓶用纸巾或湿布擦拭。

深圳市神采飞扬科技有限公司
技术QQ：1299662478 电话：88297250。
