jp40卷盘式喷灌机性能及介绍

卷盘式喷灌机工作原理介绍卷盘式喷灌机是一种常见的农业灌溉设备，用于在农田中灌溉作物。

本文将详细介绍卷盘式喷灌机的工作原理，包括其结构、工作原理和主要优点。

结构卷盘式喷灌机由以下几部分组成： 1. 卷盘：卷盘是喷灌机的主要结构，通常由钢铁制成。

卷盘上卷着喷灌机所需的喷灌管和输水管。

2. 喷灌管：喷灌管是连接卷盘和喷头的管道，通常由可伸缩的塑料材料制成，可以根据需要进行延伸或缩短。

3. 喷头：喷头是喷灌机的关键组件，用于将水喷洒到农田中的作物上。

根据实际需要，可以设置不同类型的喷头以满足不同种类作物的灌溉需求。

工作原理卷盘式喷灌机的工作原理非常简单，主要分为以下几个步骤： 1. 卷盘展开：当开始工作时，卷盘上的喷灌管和输水管会自动展开，准备进行喷灌工作。

2. 供水：通过主要供水管道或水泵，将水引入喷灌机的喷灌管中。

水源通常来自水井、河流或蓄水池等。

3. 喷灌：当水进入喷灌管后，喷头会自动打开，将水均匀喷洒到农田中的作物上。

喷头可以调整喷水的角度和喷水量，以适应不同的作物需求。

4. 移动：喷灌机可以沿着农田的轨道移动，确保整个农田都能获得均匀的灌溉。

优点卷盘式喷灌机具有以下几个主要优点： 1. 高效灌溉：卷盘式喷灌机使用喷头进行喷灌，可以将水均匀地喷洒到作物上，提高灌溉的效果。

2. 节水节能：通过使用喷头进行喷灌，可以减少水的浪费，并降低灌溉所需的能源消耗。

3. 自动化操作：卷盘式喷灌机具有自动展开和卷紧的功能，并且可以通过控制系统进行自动化操作。

4. 适应性强：卷盘式喷灌机可以根据不同作物和土壤的需求进行调整，以满足不同农田的灌溉要求。

应用领域卷盘式喷灌机广泛应用于农田灌溉和园林绿化等领域。

它可以用于灌溉各种作物，如小麦、水稻、玉米等。

此外，它还被广泛应用于果园、蔬菜大棚和高尔夫球场等园林景观的灌溉工作中。

维护保养为了确保卷盘式喷灌机的正常工作和延长其使用寿命，需要定期进行维护保养工作。

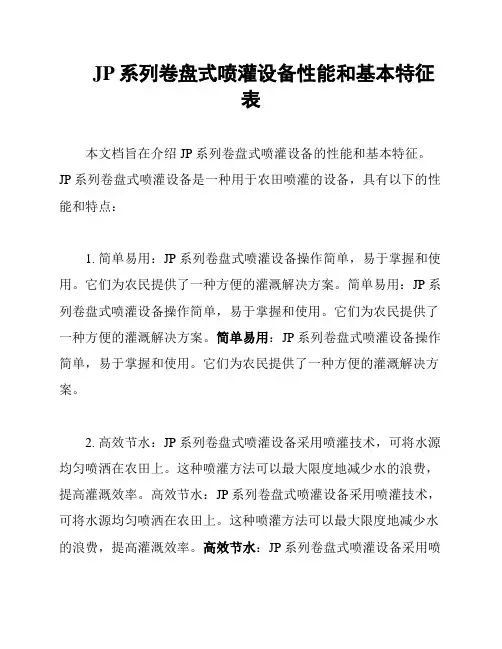

JP系列卷盘式喷灌设备性能和基本特征表本文档旨在介绍JP系列卷盘式喷灌设备的性能和基本特征。

JP系列卷盘式喷灌设备是一种用于农田喷灌的设备，具有以下的性能和特点：1. 简单易用：JP系列卷盘式喷灌设备操作简单，易于掌握和使用。

它们为农民提供了一种方便的灌溉解决方案。

简单易用：JP系列卷盘式喷灌设备操作简单，易于掌握和使用。

它们为农民提供了一种方便的灌溉解决方案。

简单易用：JP系列卷盘式喷灌设备操作简单，易于掌握和使用。

它们为农民提供了一种方便的灌溉解决方案。

2. 高效节水：JP系列卷盘式喷灌设备采用喷灌技术，可将水源均匀喷洒在农田上。

这种喷灌方法可以最大限度地减少水的浪费，提高灌溉效率。

高效节水：JP系列卷盘式喷灌设备采用喷灌技术，可将水源均匀喷洒在农田上。

这种喷灌方法可以最大限度地减少水的浪费，提高灌溉效率。

高效节水：JP系列卷盘式喷灌设备采用喷灌技术，可将水源均匀喷洒在农田上。

这种喷灌方法可以最大限度地减少水的浪费，提高灌溉效率。

3. 灵活可调：JP系列卷盘式喷灌设备具有可调节的喷洒范围和喷洒角度。

农民可以根据实际需要调整设备的工作参数，以满足各种作物的灌溉需求。

灵活可调：JP系列卷盘式喷灌设备具有可调节的喷洒范围和喷洒角度。

农民可以根据实际需要调整设备的工作参数，以满足各种作物的灌溉需求。

灵活可调：JP系列卷盘式喷灌设备具有可调节的喷洒范围和喷洒角度。

农民可以根据实际需要调整设备的工作参数，以满足各种作物的灌溉需求。

4. 耐用可靠：JP系列卷盘式喷灌设备采用高质量的材料制造，具有良好的耐用性和可靠性。

它们能够在恶劣的环境条件下正常工作，并且具有较长的使用寿命。

耐用可靠：JP系列卷盘式喷灌设备采用高质量的材料制造，具有良好的耐用性和可靠性。

它们能够在恶劣的环境条件下正常工作，并且具有较长的使用寿命。

耐用可靠：JP系列卷盘式喷灌设备采用高质量的材料制造，具有良好的耐用性和可靠性。

它们能够在恶劣的环境条件下正常工作，并且具有较长的使用寿命。

卷盘式喷灌机技术参数
卷盘式喷灌机的技术参数通常包括PE管直径、长度、工作压力、喷水量、射程、喷灌强度和均匀度等。

以下是一些具体的技术参数：
1. PE管直径与长度：不同型号的卷盘式喷灌机配备不同直径和长度的PE管，例如JP40/140型号使用的可能是40mm直径、125m 长的PE管。

2. 工作压力：喷灌机的工作压力一般在200-600kPa之间，这决定了喷水的力量和效率。

3. 喷水量：喷水量通常以立方米每小时计量，不同型号的机器喷水量范围可以从9立方米每小时到43立方米每小时不等。

4. 射程：射程是指喷头可以有效覆盖的最远距离，一般可以达到35-90米。

5. 喷灌强度：喷灌强度指的是单位时间内水分覆盖地表的深度，通常以毫米每小时表示。

6. 喷灌均匀度：喷灌均匀度反映了灌溉水分分布的均匀性，以百分比表示。

7. 使用寿命：整机平均使用寿命在15年以上，PE管寿命10年以上。

8. 结构组成：卷盘式喷灌机主要由底架、卷盘、PE管、水涡轮、
变速箱、速度补偿装置和喷头车组成。

9. 工作原理：利用水压驱动水涡轮旋转，通过变速箱和传动系统产生机械动能，从而驱动卷盘转动，带动输水管回卷。

在选择卷盘式喷灌机时，需要根据实际的农田面积、作物需水量以及地形特点等因素来选择合适的型号和技术参数，以确保灌溉效果和水资源的高效利用。

卷盘式喷灌机使用说明卷盘式喷灌机使用说明引言：卷盘式喷灌机是现代农业中普遍使用的灌溉设备之一。

它通过喷洒水滴或雾化水雾的方式，将水分均匀地送到农作物的根部，以满足植物的生长需求。

本文将深入探讨卷盘式喷灌机的使用方法、注意事项以及对农作物生长的影响。

一、卷盘式喷灌机的使用方法1. 准备工作：在使用卷盘式喷灌机之前，需要确保以下准备工作已经完成：- 确定喷灌机的布置位置，保证其能覆盖到要灌溉的农作物区域。

- 检查水源是否接通，并保证水源的质量符合农作物的需求。

- 检查机器的工作状况，包括喷头、水管、控制系统等。

2. 设置灌溉时间和水量：根据农作物的需求和当地的气候条件，设置合适的灌溉时间和水量。

- 农作物对水分的需求随生长阶段不同而变化，需要根据其生长状况进行调整。

- 当地的气候条件，如温度、湿度和风速等，也会影响灌溉的水量和时间。

3. 启动喷灌机：将喷灌机连接到电源，并按照设备上的说明启动机器。

- 确保机器工作正常后，逐步调整水压和喷洒角度，以确保水分均匀地分布在作物的根部。

二、卷盘式喷灌机的注意事项1. 维护设备：定期检查和维护卷盘式喷灌机，以保证其正常工作。

- 清洗喷头和水管，以防止堵塞。

- 检查水泵和控制系统的工作状态，如有异常及时修理或更换。

2. 控制水质：水质对喷灌机的正常运行和农作物的生长起着重要作用。

- 确保水源的质量，含有过多杂质和化学物质的水会对农作物造成损害。

- 如水质不符合要求，可以使用滤网或添加洁净剂等方法进行处理。

3. 灵活调整喷洒方式：根据农作物的需求和生长状态，可以灵活调整喷灌机的喷洒方式。

- 在干旱季节，可以增加喷洒时间和水量，以满足农作物对水分的需求。

- 在雨季或高湿度的环境中，可以减少喷洒时间，以避免农作物过湿导致疾病发生。

三、卷盘式喷灌机对农作物生长的影响1. 提供均匀的灌溉：卷盘式喷灌机能够将水分均匀地喷洒到农作物的根部，避免出现过湿或过旱的情况。

- 这有助于促进农作物的正常生长和发育，提高产量和品质。

卷盘式喷灌机使用说明一、引言卷盘式喷灌机是一种高效节水的农业灌溉设备，广泛应用于农田、果园、蔬菜大棚等领域。

本文旨在提供卷盘式喷灌机的使用说明，帮助用户正确操作和维护设备，保证其正常运转和延长使用寿命。

二、设备结构卷盘式喷灌机主要由卷盘、喷头、水泵、发动机等组成。

1. 卷盘：用于收放喷灌管道，通常由钢铁制成，具有较强的耐腐蚀性和承载能力。

2. 喷头：用于将水流均匀地喷洒到作物上，通常由塑料制成，具有耐磨损性和防堵塞性。

3. 水泵：用于将水从水源输送到喷头处，通常采用离心泵或柱塞泵等类型。

4. 发动机：用于驱动水泵工作，通常采用柴油发动机或汽油发动机等类型。

三、操作步骤1. 准备工作（1）检查设备是否完好无损，并清理设备表面的杂物和污垢。

（2）检查水源是否充足，水质是否符合要求，如有需要，应进行净化处理。

（3）检查油箱油量和发动机冷却液水平，如不足应及时添加。

2. 安装喷灌管道（1）将喷灌管道从卷盘上取下，并展开到需要灌溉的地方。

（2）将喷头安装在管道末端，并根据实际需要调整喷头的角度和高度。

3. 启动设备（1）打开发动机的燃油阀门，并启动发动机。

（2）打开水泵的进水阀门，并调整出水压力和流量。

4. 进行喷灌作业（1）将卷盘上的手柄转动，收回喷灌管道，直至全部收回到卷盘上。

（2）按下控制按钮，使喷头开始工作。

根据实际情况调整喷头的工作时间和频率。

5. 结束工作（1）停止发动机并关闭燃油阀门和进水阀门。

（2）将卷盘上的手柄转动，使喷灌管道全部展开到地面上。

四、维护保养1. 定期更换机油和滤清器，并清洗发动机和水泵的散热器。

2. 定期检查喷头是否堵塞或损坏，并及时更换。

3. 定期检查卷盘和喷灌管道的连接处是否松动或磨损，如有需要，应及时修理或更换。

4. 定期检查水泵和发动机的传动部件是否正常运转，并润滑传动部件。

5. 存放时应将设备清洗干净，并储存在干燥通风处，以防生锈和腐蚀。

五、注意事项1. 在使用过程中，应注意安全，避免触电、火灾等事故的发生。

卷盘式喷灌机使用说明一、卷盘式喷灌机概述卷盘式喷灌机是一种用于农田灌溉的设备，它通过卷盘将喷灌管道自动卷回，实现农田的自动喷灌。

本文将从安装、操作、维护等方面进行详细介绍。

二、安装1. 确定安装地点选择一个平整的空地作为卷盘式喷灌机安装地点，并确保其周围没有障碍物阻挡。

2. 安装固定支架将固定支架按照说明书的要求进行固定，确保支架稳固并能承受卷盘式喷灌机的重量。

3. 连接供水管道将卷盘式喷灌机的进水口与供水管道连接，确保连接牢固，无漏水现象。

4. 安装电源根据卷盘式喷灌机的电源要求，进行电源的连接和接地。

三、操作1. 打开电源按下电源按钮，启动卷盘式喷灌机。

2. 设置喷洒范围和喷洒时间根据需要设置卷盘式喷灌机的喷洒范围和喷洒时间。

可以通过控制面板上的按钮或旋钮进行相应的设置。

3. 开始喷洒确认设置无误后，按下开始按钮，卷盘式喷灌机将开始喷洒水源。

4. 监控喷洒情况在喷洒过程中，需要定期检查卷盘式喷灌机的工作情况，如喷洒是否均匀、喷洒范围是否符合要求等。

若有异常情况，需要及时停止喷洒并检修。

四、维护1. 定期清洗卷盘式喷灌机喷洒后会积累一定的污垢，定期清洗喷灌管道和喷头，以保证喷洒的效果。

2. 定期润滑定期给卷盘式喷灌机的关键部位进行润滑，如卷盘轴承、传动装置等，以保证设备的正常运转。

3. 注意防护卷盘式喷灌机应放置在防雨、防尘的地方，避免设备受潮、进水或被灰尘污染。

4. 定期检修建议定期对卷盘式喷灌机的各项功能和部件进行检修，如电路系统、喷头等，确保设备的正常运行。

五、注意事项1.在操作卷盘式喷灌机前，务必阅读并按照说明书要求进行操作。

2.不得将喷灌机用于其他非灌溉用途。

3.在停止使用卷盘式喷灌机时，应切断电源，并进行必要的安全防护措施，防止意外发生。

4.若在操作过程中发现异常情况，应立即停止使用并进行检修。

5.卷盘式喷灌机为高压设备，未经专业人员许可，严禁私自拆卸或改动任何部件。

六、总结卷盘式喷灌机是一种方便快捷的农田灌溉设备，通过以上的使用说明，我们可以更好地了解和操作这种设备。

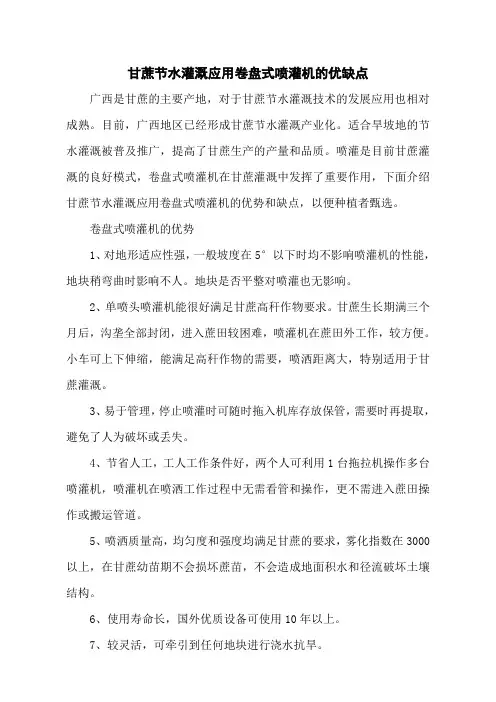

甘蔗节水灌溉应用卷盘式喷灌机的优缺点广西是甘蔗的主要产地，对于甘蔗节水灌溉技术的发展应用也相对成熟。

目前，广西地区已经形成甘蔗节水灌溉产业化。

适合旱坡地的节水灌溉被普及推广，提高了甘蔗生产的产量和品质。

喷灌是目前甘蔗灌溉的良好模式，卷盘式喷灌机在甘蔗灌溉中发挥了重要作用，下面介绍甘蔗节水灌溉应用卷盘式喷灌机的优势和缺点，以便种植者甄选。

卷盘式喷灌机的优势
1、对地形适应性强，一般坡度在5°以下时均不影响喷灌机的性能，地块稍弯曲时影响不人。

地块是否平整对喷灌也无影响。

2、单喷头喷灌机能很好满足甘蔗高秆作物要求。

甘蔗生长期满三个月后，沟垄全部封闭，进入蔗田较困难，喷灌机在蔗田外工作，较方便。

小车可上下伸缩，能满足高秆作物的需要，喷洒距离大，特别适用于甘蔗灌溉。

3、易于管理，停止喷灌时可随时拖入机库存放保管，需要时再提取，避免了人为破坏或丢失。

4、节省人工，工人工作条件好，两个人可利用1台拖拉机操作多台喷灌机，喷灌机在喷洒工作过程中无需看管和操作，更不需进入蔗田操作或搬运管道。

5、喷洒质量高，均匀度和强度均满足甘蔗的要求，雾化指数在3000以上，在甘蔗幼苗期不会损坏蔗苗，不会造成地面积水和径流破坏土壤结构。

6、使用寿命长，国外优质设备可使用10年以上。

7、较灵活，可牵引到任何地块进行浇水抗旱。

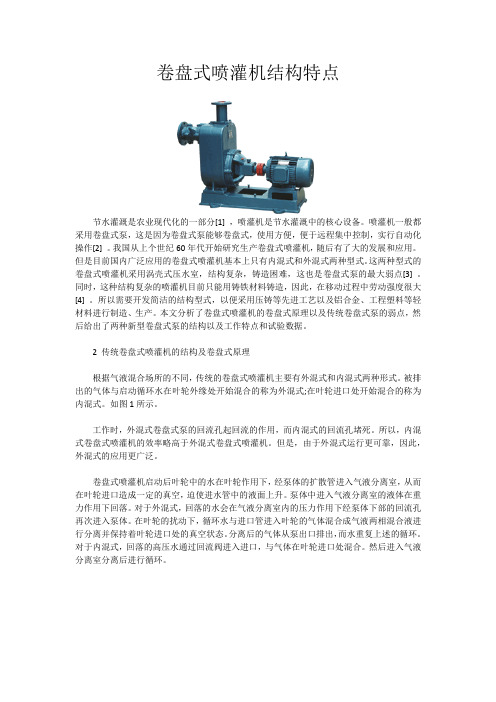

卷盘式喷灌机结构特点节水灌溉是农业现代化的一部分[1] ，喷灌机是节水灌溉中的核心设备。

喷灌机一般都采用卷盘式泵，这是因为卷盘式泵能够卷盘式，使用方便，便于远程集中控制，实行自动化操作[2] 。

我国从上个世纪60年代开始研究生产卷盘式喷灌机，随后有了大的发展和应用。

但是目前国内广泛应用的卷盘式喷灌机基本上只有内混式和外混式两种型式。

这两种型式的卷盘式喷灌机采用涡壳式压水室，结构复杂，铸造困难，这也是卷盘式泵的最大弱点[3] 。

同时，这种结构复杂的喷灌机目前只能用铸铁材料铸造，因此，在移动过程中劳动强度很大[4] 。

所以需要开发简洁的结构型式，以便采用压铸等先进工艺以及铝合金、工程塑料等轻材料进行制造、生产。

本文分析了卷盘式喷灌机的卷盘式原理以及传统卷盘式泵的弱点，然后给出了两种新型卷盘式泵的结构以及工作特点和试验数据。

2 传统卷盘式喷灌机的结构及卷盘式原理根据气液混合场所的不同，传统的卷盘式喷灌机主要有外混式和内混式两种形式。

被排出的气体与启动循环水在叶轮外缘处开始混合的称为外混式;在叶轮进口处开始混合的称为内混式。

如图1所示。

工作时，外混式卷盘式泵的回流孔起回流的作用，而内混式的回流孔堵死。

所以，内混式卷盘式喷灌机的效率略高于外混式卷盘式喷灌机。

但是，由于外混式运行更可靠，因此，外混式的应用更广泛。

卷盘式喷灌机启动后叶轮中的水在叶轮作用下，经泵体的扩散管进入气液分离室，从而在叶轮进口造成一定的真空，迫使进水管中的液面上升。

泵体中进入气液分离室的液体在重力作用下回落。

对于外混式，回落的水会在气液分离室内的压力作用下经泵体下部的回流孔再次进入泵体。

在叶轮的扰动下，循环水与进口管进入叶轮的气体混合成气液两相混合液进行分离并保持着叶轮进口处的真空状态。

分离后的气体从泵出口排出，而水重复上述的循环。

对于内混式，回落的高压水通过回流阀进入进口，与气体在叶轮进口处混合。

然后进入气液分离室分离后进行循环。

图1 卷盘式喷灌机的结构目前国内卷盘式喷灌机的压水室基本上都是涡壳型式，这种涡壳的缺点是只能采取铸造方式制造，不能采用压铸等新工艺，同时由于铸造水平的限制，当前最多采用的材料是铸铁，所以，使目前的卷盘式喷灌机具有下述弱点：笨重。

卷盘式（绞盘式）喷灌机大田作业方式我国大田作物目前灌溉方式主要以管灌、渠灌为主，其中渠灌所占比重较大。

经过多年的使用和比较：虽然管灌提高了渠灌水的利用率，达到节水效果，但是由于与传统的耕作方式不协调，不能大面积推广。

大面积作物怎样灌溉才是最节水、最方便的呢？山东肥城市自1996年以来，投资150多万元，引进具有国际先进水平的卷盘式喷灌机10余台，应用于大田作物，控制面积333公顷，取得了很好效果。

一、卷盘式喷灌机性能JP系列卷盘式（绞盘式）喷灌机是一种将牵引PE管缠绕在绞盘上，利用喷灌压力水驱动水涡轮旋转，经变速装置驱动绞盘旋转，并牵引喷头车自动移动和喷洒的灌溉机械，它具有移动方便、操作简单、省工省时、灌溉精度高、节水效果好、适应性强等优点。

它主要由机件包括可作270°旋转的承重二轮底盘、机架、卷盘、旋转台、特种PE管、自动调速装置、水涡轮驱动装置、多功能变速箱、喷水行车头、导向装置等组成。

是理想的节水型灌溉机具。

供水设备配套方式分为：井用潜水电泵、柴油机喷灌泵车及电动喷灌泵车（用户选购）。

聚乙烯燃管(直径40-90mm)长125-400米不等，喷嘴直径12毫米～22毫米，流量18．2立方米～23．9立方米/小时，喷枪压力350kPa～550kPa，射程28．5米～42．5米，喷车行走速度16．0米～20．0米/小时，喷水量20毫米，每小时喷洒面积0．133公顷（1公顷=15亩）。

二、卷盘式喷灌作业区的规划设计1.动力配套根据喷灌机所需的流量、入口压力选择适宜的水泵型号。

2．土地规划科学规划土地是适应这种先进设备的前提。

为合理利用设备，对控制范围内的土地重新进行了规划和种植结构调整，把项目区的种植方式、作物品种、生产环节统一起来。

为尽量减少矛盾，便于操作和灌溉，按照喷灌机射程，垂直作物种植方向留出工作道，使受益户在占地上达到匀衡，为设备的运行打下良好基础。

3．田间工程配套设计①水渠配套。

使用卷盘式喷灌机灌溉有哪些好处？绞盘式喷灌机又称卷盘式或卷扬式喷灌机，是适合我国国情的理想的节水型灌溉机具之一，其有很多种类，且每种都有不同的优点，那使用卷盘式喷灌机灌溉有哪些好处？通过使用卷盘式喷灌机进行喷灌，建立高效节水灌溉示范区，从而改善水浇条件，在节水、节能、节地、增产、增收等方面将产生明显的经济效益。

1、节地由于喷灌可大量减少沟渠占地，与地面灌溉相比，喷灌可节地13%，若农业投入以300元/亩计，则大田节地亩年可增收85.8元，蔬菜节地亩年可增收156元。

2、节电喷灌虽配套动力比一般地面灌溉大，但喷灌时间短，灌水定额小，据测试：喷灌比地面灌亩年可节电17度，按农业电价0.6元/度，则发展喷灌亩年节电效益为10.2元。

3、适时灌溉增产实行喷灌后可提高灌溉保证率，改善田间灌水条件，有利于适时适量灌水。

据测试大田实行喷灌亩年可增产10%，蔬菜亩年可增产20%，则大田年纯增效为96元，蔬菜年纯增效益为200元。

4、省工与土渠灌溉相比，喷灌亩年可省工2个，每亩每年用工费用为10元，则省工年可新创效益20元。

由以上分析可见，通过使用卷盘式喷灌机，大田作物蔬菜每亩每年总增效益为212元，蔬菜每亩每年总增效益为386.2元(该测算不含节约大量灌溉用水所带来的巨大经济、环境和社会效益)。

5、高效节水改地面灌溉为大田喷灌，有效地防止了水的深层渗漏损失，提高了水的有效利用率。

据测试：大田漫灌每亩灌水100-200方，即便采用管道灌溉，每亩仍需灌水80方。

而采用喷灌每亩只需灌水35方。

按大田每年灌溉至少6次，地面灌溉亩次平均灌水150方计，则使用喷灌亩年节水690方。

此外，卷盘式喷灌机还具有适应性强的特点。

地形状况对喷灌基本上没有影响，即便是坡度很大、地形状况复杂，难于采用传统地面灌溉的土地，喷灌的灌溉效果依然很好;尤其是卷盘式喷灌机移动非常方便，更适合中国的实际情况。

同时，使用卷盘式喷灌机进行喷灌有利于水土保持。

卷盘式喷灌机使用方法
卷盘式喷灌机是一种用于灌溉农田的机械设备，它可以自动卷起或展开喷灌管道。

使用方法：
1.选择好喷灌的位置：在开始灌溉之前，必须先选择好喷灌的位置，确保能够覆盖到灌溉的全部区域。

2.连接喷灌管道：将主管道连接到卷盘式喷灌机上，并将喷灌管道连接到主管道上。

3.投放喷头：喷头应该根据需要的水流量和喷洒范围进行选择，并放置在需要灌溉的位置上。

4.打开水源：在将水源连接到卷盘式喷灌机上后，打开水源开始灌溉。

在开始灌溉之前，需要确保所有的连接都牢固可靠，以免发生泄漏或断裂的情况。

5.控制器使用：对于具有控制器的卷盘式喷灌机，需要使用控制器来设置喷灌时间和流量。

控制器可以根据需要自动打开或关闭喷头，以便在正确的时间进行灌溉。

6.停止灌溉：在完成灌溉后，关闭水源，关闭控制器，并将喷头从地面上移除。

同时，卷盘式喷灌机的喷灌管道也需要收回。

使用卷盘式喷灌机可以使农田灌溉更加高效和便捷。

但是，在使用卷盘式喷灌机时需要注意安全问题，并定期进行维护和保养，以确保其正常运转。

辽宁卷盘喷灌机原理
《辽宁卷盘喷灌机原理》
1. 工作原理
辽宁卷盘喷灌机是一种以卷盘式水箱结构为核心，具有自动、连续喷灌功能的液体喷灌机械设备。

它采用压力调节阀控制水出口压力，水流率自动调节，满足不同的作业要求。

水出口压力的调节由调压阀完成，并由调压阀外部控制，调压阀的内部提供压力控制，并通过一定的计算自动调节水流率。

水流率调节由喷头管控制，由液压缸控制喷头管的卷盘内径，从而调节喷头的水流率。

2. 功能特点
（1）采用电动卷盘式水管网，有良好的防漏技术，保证水的连续喷灌作业。

（2）内置液压缸和水管，实现调节阀的压力，并由调节阀控制水流率。

（3）具有高效稳定的水管网，水流率稳定且自动调节，使用更加方便。

（4）由内置电子控制模块控制，可实现自动喷灌，节约操作时间和提高作业效率。

3. 应用领域
辽宁卷盘喷灌机可广泛应用于我国的农业、林业、渔业、交通运输等领域，也可用于各种水滴、化肥等农作物的喷灌作业，是农
村绿化提高作物产量的重要设备。

ＪＰ系列卷盘式喷灌机性能和基本参数　65TX75TX85TX90TX65/240 62/270 65/320 75/220 65/360 75/270 75/290 75/320 85/230 75/340 75/370 75/420 85/310 90/260 90/280 90/309 85/350 85/380 85/400 90/330 90/360 90/380 100/270 A 压管直径×长度 ㎜ 65×220 65×250 65×300 75×200 65×340 75×250 75×270 75×300 85×300 75×320 75×350 75×400 85×290 90×230 90×250 90×270 85×320 85×350 85×370 90×300 90×330 90×350 90×240 B 有效喷活长度 m 240 270 320220 360 270 290 320 230 340 370 420 310 260 280 300 350 380 400 330 360 380 270 C 喷头流量 ㎡/h 13-32 13-52 13-28 13-52 13-45 13-3813-60 13-38 13-32 13-28 13-5217-65 17-52 17-50 17-48 17-65 17-63 17-56 17-72D 人机压力 Bar 55-10 55-1055-1055-10E 喷咀直径 ㎜ 14-1814-20 34-20 14-20 14-20 14-20 16-24 14-22 14-22 14-20 16-2420-24 16-24 20-26 20-26 22-28 F 重量（含水） ㎏ 1790 1890 2050 1940 2340 2320 2400 2540 2350 2720 2850 3070 2950 2770 2900 3000 3350 3550 3660 3470 3350 3700 3450 G 重量（不含水） ㎏ 1270 1300 13501330 1570 1530 1550 1600 1550 1740 1800 1930 1780 17401780 1730 2110 2200 2270 2430 2220 2280 2170H 总长度（包括喷头车） ㎜ 4750 51905400 5480 I 最大轮距下的最大长度 ㎜ 1750 2010 2010 2110 K 总高度 ㎜ 2340 2620 3050 3210 M 总长度（不含喷头车） ㎜ 3050 3490 3700 3780 I 底盘轮距 ㎜ 1590 1500-1800 1500-1800 1600-1900 N 底盘轮胎/轮轮网 7.00-9/5.00S7.00-9/5.00S28×9-15/7.00-1528×9-15/7.00-15P 地面距 ㎜ 300 300 300 300 Q 高链接点 ㎜ 460 450 500 500 T 喷头轮距㎜1300-28001300-28001300-28001300-2800型号 项目A. PE管直径×长度 G.重量（不含水） N.底盘轮距/轮网B.有效喷洒长度 H.总长度（包括喷头车） T.地面距C.喷头流量 I.最大轮距下的最大长度 P.高连接点D.入口压力 K.总高度 Q.喷头轮距E.喷嘴直径 L.总长度（不含喷头车） U.喷头车轮胎/轮网F.重量（含水） M.底盘轮距。

jp40 卷盘式喷灌机性能及介绍JP40、50型卷盘喷灌机JP系列轻型卷盘式喷灌机是江苏华源泵业有限公司经过多年生产卷盘式喷灌机之经验,开发出的灌溉领域新一代产品,适用于农田、体育场、高尔夫球场、足球场、草坪、草地、公园、花园及各种农作物的灌溉。

高效、节能、可靠、简单的冲击式水涡轮驱动装置,链条传动,工作压力低,结构紧凑,操作简便,灌溉面积大。

为延长使用寿命,所有结构部件采用热浸镀锌处理,设置中等灌水量一周可灌溉面积130亩左右。

JP系列轻型卷盘式喷灌机JP系列轻型卷盘式喷灌机是利用压力水的动能驱动行走的机械设备。

它主要由底盘、机架、卷盘、PE输水管、自动调速装置、安全装置、传动装置、水涡轮驱动装置、减速箱、喷车头、导向装置等组成。

其工作原理是由压力推动涡轮旋转,经减速箱带动卷盘,从而实现PE管、喷头车匀速回收,同时压力水进入PE管传送到喷头,实现喷头正常喷洒。

该机结构简单、自动化程度高、操作方便,是理想的节水型灌溉机具。

1、冲击式水涡轮装配在卷盘助流位置,驱动轴是采用不锈钢做的,轴封处用机械密封密封,转速为100-700r/min,出水量为3-20m3/h。

2、PE输水管PE管是一种高新技术产品,它的一端连在卷盘上,并经由横轴来供水,它的另一端则与喷水行车相连接。

3、减速器一种标准锥面包络圆柱蜗轮蜗杆减速器。

4、导向装置它为一左右螺纹导杆和可秱位的驱动器,它可确保PE管在自动回收时,各层均卷得很整齐。

5、调速装置它主要由PE管压辊、摆杆、球阀组成,使喷头车行走速度和降水深度保持一致。

6、安全装置它为一联动机构,每次灌溉终止时,喷头车能自动地丼升到运输位置并碰击安全碰杆,使转动装置中离合器自动脱开,卷盘停止转动。

7、制动装置新式制动装置,防止卷盘倒转,操作简单,拖放PE管更轻松。

8、喷头车它为对称轮式结构,为了能让PE管拉伸的方便,他装配有一拉出式挂钩。

9、机架由矩形管焊接而成,钢性较好。
