拉伸试样图纸模板

金属拉伸试验标准试样
类型及尺寸
WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
2、金属拉伸试验标准试样类型及尺寸
标准试样的类型及尺寸见图2-1及表2-1。

表2-1标准试样的尺寸单位：mm
对于厚度~薄板和薄带：
1．优先采用比例系数k=的比例试样，若比例标距小于15mm，建议采用非比例试样，或按双方约定的L0值。

2．头部宽度应至少20mm，但不超过40mm。

3．平行长度应不少于L0+b/2，仲裁试验，平行长度应为L0+2b，除非材料尺寸不足够。

4．原始横截面积（S0=AB）的测定应准确到±2%
5．应用小标记、细划线或细黑线标记原始标距（L0），但不得引起过早断裂的缺口做标记6．机加工试样的尺寸公差和形状公差应符合下表要求
表2-2标准试样的尺寸公差单位：mm。

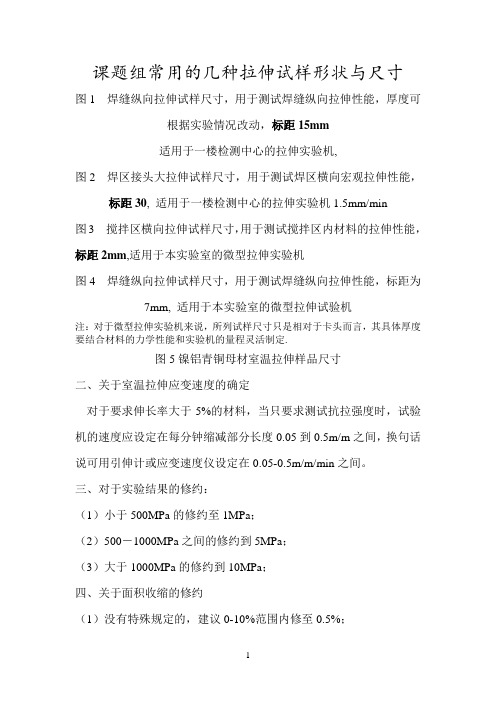

课题组常用的几种拉伸试样形状与尺寸图1焊缝纵向拉伸试样尺寸，用于测试焊缝纵向拉伸性能，厚度可根据实验情况改动，标距15mm适用于一楼检测中心的拉伸实验机,图2焊区接头大拉伸试样尺寸，用于测试焊区横向宏观拉伸性能，标距30, 适用于一楼检测中心的拉伸实验机1.5mm/min图3搅拌区横向拉伸试样尺寸，用于测试搅拌区内材料的拉伸性能，标距2mm,适用于本实验室的微型拉伸实验机图4焊缝纵向拉伸试样尺寸，用于测试焊缝纵向拉伸性能，标距为7mm, 适用于本实验室的微型拉伸试验机注：对于微型拉伸实验机来说，所列试样尺寸只是相对于卡头而言，其具体厚度要结合材料的力学性能和实验机的量程灵活制定.图5镍铝青铜母材室温拉伸样品尺寸二、关于室温拉伸应变速度的确定对于要求伸长率大于5%的材料，当只要求测试抗拉强度时，试验机的速度应设定在每分钟缩减部分长度0.05到0.5m/m之间，换句话说可用引伸计或应变速度仪设定在0.05-0.5m/m/min之间。

三、对于实验结果的修约：（1）小于500MPa的修约至1MPa；（2）500－1000MPa之间的修约到5MPa；（3）大于1000MPa的修约到10MPa；四、关于面积收缩的修约（1）没有特殊规定的，建议0-10%范围内修至0.5%；（2）大于10%的修至1%；五、伸长率的测试（1）对于标距小于50mm时，精确到0.25mm，大于50mm时，精确到0.5mm,精确度0.5%（2）对于要求小于3%的，试验之前后标距精确到0.05mm，以0.2%报镍铝青铜室温拉伸试样倪丁瑞，镍铝青铜搭接区域拉伸试样尺寸，以黑线部分为平行段纵向中线。

倪丁瑞北航Al-Mg-Er材料, 4mm厚母材与焊接试样均采用该尺寸试样2009-9-29。

金属拉伸试样一、拉伸试样的分类（一）按产品形状分类拉伸试样按金属产品形状的不同可以分为板材（薄带）试样、棒材试样、管材试样、线材试样、型材试样以及铸件试样等种类。

根据其形状及试验目的的不同，试样可以进行机加工，也可以采用不经加工的原始截面试样。

对试样尺寸有一定规定，其形状分为圆形、矩形、异形及全截面。

同时试样又分为带头试样和不带头试样。

对机加工带头的圆形和矩形试样，平等部分和头部的过渡要缓和，圆弧半径r的大小可按试样的尺寸、材质和机加工工艺而定。

对脆性材料，r可适当放大。

试样头部的形状和尺寸应按试样大小、材料性能及试验机情况而定。

对带头和不带头的圆形或矩形试样，其夹持部分的长度至少应为楔形夹具长度的3/4。

（二）（二）按Lo与So的关系分类试样分为比例和定标距两种。

由于同一种材料测定的断后伸长率A值与K＝Lo/的比值有关，因此，K值相同的试样称为比例试样。

通常把K＝5.65A。

根据Lo＝称为短比例试样，记为A；K＝11.3称为长比例试样，记为11.3可知：圆截面短（长）比例试样的标距为5d(10d)：矩形截面短（长）比例试样的标距为5.65 11.3 。

试验时，一般优先选用短比例试样，但要保证原始标距不小于15mm，否则，建议采用长比例试样或其他类型试样。

对于截面较小的薄带试样以及某些异型截面试样，由于其标距短或截面不用测量（例如：只测定延伸率）可以采用Lo为50mm、100mm、200mm的定标距试样。

非比例试样测定的断后伸长率应在其符号下角注明标距的长度，即用“A mm”表示。

它的标距与试样截面不存在比例关系。

二、试样的形状及尺寸常温拉伸试验符号名称和单位a 矩形、弧形试样或管壁的原始厚度au 矩形试样拉断后缩颈处的最小厚度b 矩形或弧形试样平等长度部分的原始厚度bu 矩形试样拉断后缩颈处的最大宽度d 圆形试样平等长度部分的原始直径du 圆形试样拉断后缩颈处的最小直径D 圆管试样原始外直径Lt 试样总长度L C 平行长度。

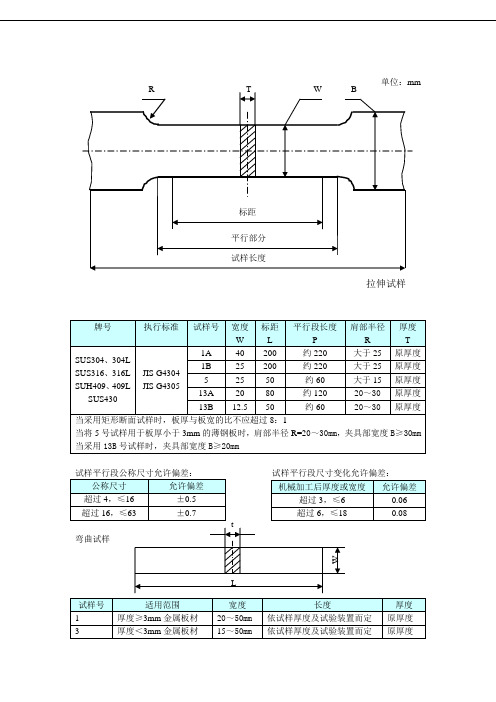

试样平行段尺寸变化允许偏差：
弯曲试样 拉伸试样
单位：mm
单位：mm
拉伸试样
单位：mm
拉伸试样
JIS G4304-1999（热轧不锈带钢）JIS G4305-1999（冷轧不锈带钢）
试样平行段公称尺寸允许偏差： 试样平行段尺寸变化允许偏差：
单位：mm 机械性能：（奥氏体不锈钢）
机械性能：（铁素体不锈钢）
注：屈服点只有在用户指定时才适用，另外进行弯曲试验时，试样外表面不得发生裂纹。

NO.1热带退火酸洗板可不做弯曲试验。

SUH409、SUH409L 参照JIS G4312
（耐热不锈钢板）。

厚度小于8mm ，内侧半径为厚度的0.5倍。

冷轧过程控制检化验试样要求。

船级社认证力学性能测试图纸
包含图纸有：
1. 规格￠10mm拉伸试棒加工尺寸图
2. 规格￠12.5mm拉伸试棒加工尺寸图：
3. V形冲击试块加工尺寸图：
4. 金相试样尺寸图
5. 麻点腐蚀试样尺寸图
6.对接焊板扁平拉伸试样尺寸图
7. 宏观、微观、麻点腐蚀试样尺寸图
8. 500长焊接试板尺寸图9. 焊接试板取样位置图
1.规格￠10mm拉伸试棒加工尺寸图：
2.规格￠12.5mm拉伸试棒加工尺寸图：
3.V形冲击试块加工尺寸图：
4.金相试样尺寸图：在试棒中间加工取样
5.麻点腐蚀试样尺寸图：
6.对接焊板扁平拉伸试样尺寸图：
7.宏观、微观、麻点腐蚀试样尺寸图：
500长焊接试板尺寸图：
焊接试板取样位置图：。

金属拉伸试验标准试样类型及
尺寸(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
2、金属拉伸试验标准试样类型及尺寸
标准试样的类型及尺寸见图2-1及表2-1。

对于厚度0.1mm~3.0mm薄板和薄带：
1．优先采用比例系数k=5.65的比例试样，若比例标距小于15mm，建议采用非比例试样，或按双方约定的L0值。

2．头部宽度应至少20mm，但不超过40mm。

3．平行长度应不少于L0+b/2，仲裁试验，平行长度应为L0+2b，除非材料尺寸不足够。

4．原始横截面积（S0=AB）的测定应准确到±2%
5．应用小标记、细划线或细黑线标记原始标距（L0），但不得引起过早断裂的缺口做标记6．机加工试样的尺寸公差和形状公差应符合下表要求
表2-2标准试样的尺寸公差单位：mm。

金属板材拉伸试验尺度试样类型及尺寸之宇文皓月创作
尺度试样的类型及尺寸见图2-1及表2-1。

对于厚度0.1mm~3.0mm薄板和薄带：
1．优先采取比例系数k=5.65的比例试样，若比例标距小于15mm，建议采取非比例试样，
或按双方约定的L0值。

2．头部宽度应至少20mm，但不超出40mm。

3．平行长度应很多于L0+b/2，仲裁试验，平行长度应为L0+2b，除非资料尺寸缺乏够。

4．原始横截面积（S0=AB）的测定应准确到±2%
5．应用小标识表记标帜、细划线或细黑线标识表记标帜原始标距（L0），但不得引起过早断裂的缺口做标识表记标帜
6．机加工试样的尺寸公差和形状公差应符合下表要求
表2-2尺度试样的尺寸公差单位：mm。
