第八章 恒定电流的磁场（一）一. 选择题: ［ D ］1. 载流的圆形线圈(半径a 1 )与正方形线圈(边长a 2 )通有相同电流I ．若两个线圈的中心O 1 、O 2处的磁感强度大小相同，则半径a 1与边长a 2之比a 1∶a 2为 (A) 1∶1 (B) π2∶1 (C) π2∶4 (D)π2∶8参考答案：1012a I B μ=)135cos 45(cos 244202︒-︒⨯⨯=a IB πμ［B ］2.有一无限长通电流的扁平铜片，宽度为a ，厚度不计，电流I 在铜片上均匀分布，在铜片外与铜片共面，离铜片右边缘为b 处的P 点(如图)的磁感强度B的大小为(A) )(20b a I +πμ． (B) bba a I +πln 20μ． (C) bb a b I +πln 20μ． (D) )2(0b a I +πμ．参考答案: 建立如图坐标,取任意x 处宽度为dx 的电流元dI ’=Idx/a, bba a I xb a a Idx x b a dI B a +=-+=-+=⎰⎰ln2)(2)(2'0000πμπμπμ ［ D ］3. 如图，两根直导线ab 和cd 沿半径方向被接到一个截面处处相等的铁环上，稳恒电流I 从a 端流入而从d 端流出，则磁感强度B沿图中闭合路径L 的积分⎰⋅LlBd 等于(A) I 0μ． (B)I 031μ．(C) 4/0I μ． (D) 3/20I μ．参考答案: 设优弧长L 1,电流I 1, 劣弧长L 2,电流I 2 由U bL1c =U bL2c 得 I 1ρL 1/S= I 2ρL 2/SI 1/I 2=1/2 有I 1=I/3, I 2=2I/3 故 320IL d B μ=•⎰［ B ］ 4. 无限长载流空心圆柱导体的内外半径分别为a 、b ，电流在导体截面上均匀分布，则空间各处的B的大小与场点到圆柱中心轴线的距离r 的关系定性地如图所示．正确的图是参考答案: 由环路定理 I L d B 0μ=•⎰当r<a 时, B=0,a<r<b, 222202a b a r r I B --=πμ (将B 对r 求一阶导数,看导数（即斜率）随r 的变化。

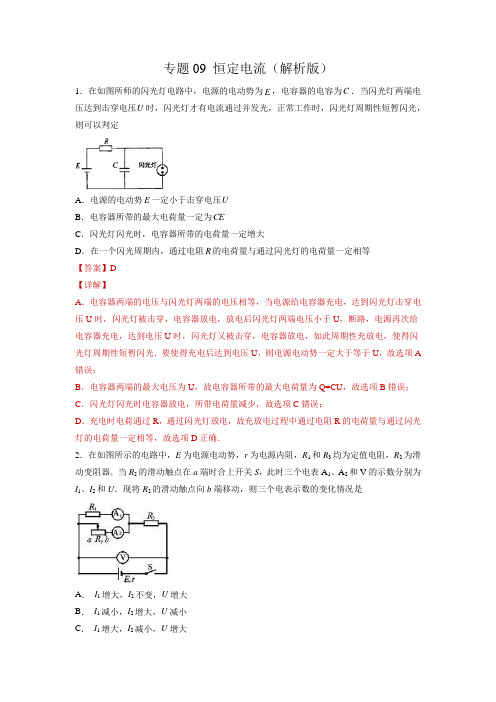

专题09 恒定电流（解析版）1．在如图所师的闪光灯电路中，电源的电动势为E，电容器的电容为C．当闪光灯两端电压达到击穿电压U时，闪光灯才有电流通过并发光，正常工作时，闪光灯周期性短暂闪光，则可以判定A．电源的电动势E一定小于击穿电压UB．电容器所带的最大电荷量一定为CEC．闪光灯闪光时，电容器所带的电荷量一定增大D．在一个闪光周期内，通过电阻R的电荷量与通过闪光灯的电荷量一定相等【答案】D【详解】A．电容器两端的电压与闪光灯两端的电压相等，当电源给电容器充电，达到闪光灯击穿电压U时，闪光灯被击穿，电容器放电，放电后闪光灯两端电压小于U，断路，电源再次给电容器充电，达到电压U时，闪光灯又被击穿，电容器放电，如此周期性充放电，使得闪光灯周期性短暂闪光．要使得充电后达到电压U，则电源电动势一定大于等于U，故选项A 错误；B．电容器两端的最大电压为U，故电容器所带的最大电荷量为Q=CU，故选项B错误；C．闪光灯闪光时电容器放电，所带电荷量减少，故选项C错误；D．充电时电荷通过R，通过闪光灯放电，故充放电过程中通过电阻R的电荷量与通过闪光灯的电荷量一定相等，故选项D正确．2．在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U．现将R2的滑动触点向b端移动，则三个电表示数的变化情况是A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D ． I 1减小，I 2不变，U 减小 【答案】B 【详解】R 2的滑动触点向b 端移动时，R 2减小，整个电路的总电阻减小，总电流增大，内电压增大，外电压减小，即电压表示数减小，R 3电压增大，R 1、R 2并联电压减小，通过R 1的电流I 1减小，即A 1示数减小，而总电流I 增大，则流过R 2的电流I 2增大，即A 2示数增大．故A 、C 、D 错误，B 正确．3．如图所示，固定在水平面上的半径为r 的金属圆环内存在方向竖直向上、磁感应强度大小为B 的匀强磁场。
第十一章 恒定电流的磁场11–1 如图11-1所示，几种载流导线在平面内分布，电流均为I ，求它们在O 点处的磁感应强度B 。
（1）高为h 的等边三角形载流回路在三角形的中心O 处的磁感应强度大小为 ，方向 。
（2）一根无限长的直导线中间弯成圆心角为120°，半径为R 的圆弧形，圆心O 点的磁感应强度大小为 ，方向 。
…解：（1）如图11-2所示，中心O 点到每一边的距离为13OP h =，BC 边上的电流产生的磁场在O 处的磁感应强度的大小为012(cos cos )4πBC I B dμββ=-^IB21图11–2图11–1…B（a ）AE（b ）0(cos30cos150)4π/3Ih μ︒︒=-=方向垂直于纸面向外。
另外两条边上的电流的磁场在O 处的磁感应强度的大小和方向都与BC B 相同。
因此O 处的磁感应强度是三边电流产生的同向磁场的叠加，即3BC B B ===方向垂直于纸面向外。
（2）图11-1（b ）中点O 的磁感强度是由ab ，bcd ，de 三段载流导线在O 点产生的磁感强度B 1，B 2和B 3的矢量叠加。
由载流直导线的磁感强度一般公式012(cos cos )4πIB dμββ=- 可得载流直线段ab ，de 在圆心O 处产生的磁感强度B 1，B 3的大小分别为01(cos0cos30)4cos60)IB R μ︒=︒-︒π(0(12πI R μ=-031(cos150cos180)4πcos60IB B R μ︒==︒-︒0(12πI R μ=-】方向垂直纸面向里。
半径为R ，圆心角α的载流圆弧在圆心处产生的磁感强度的大小为04πI B Rμα=圆弧bcd 占圆的13，所以它在圆心O 处产生的磁感强度B 2的大小为00022π34π4π6II I B R R Rμμαμ===方向垂直纸面向里。
因此整个导线在O 处产生的总磁感强度大小为000012333(1)(1)0.212π22π26I I I I B B B B R R R Rμμμμ=++=-+-+=方向垂直纸面向里。
恒定电流典型例题欧姆定律【例1】 在10 s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2 C ，向左迁移的负离子所带电量为3 C ；那么电解槽中电流大小为多少?【解析】 正负电荷向相反方向运动形成电流的方向是一致的，因此在计算电流，I =q /t 时，q 应是正负电量绝对值之和．I =(2C+3 C)/10 s=0.5 A ．【点拨】 正负电荷向相反方向运动计算电流时，q 应是正负电量绝对值之和．【例2】电路中有一段导体，给它加上3V 的电压时，通过它的电流为2mA ，可知这段导体的电阻为 Ω;如果给它两端加2V 的电压，它的电阻为 Ω.如果在它的两端不加电压，它的电阻为 Ω. 【解析】由电阻的定义式可得导体的电阻为Ω⨯=Ω⨯==-33105.11023I U R 【点拨】导体的电阻是由导体自身性质决定的，与它两端是否加电压及电压的大小无关．所以三个空均应填1500Ω．【例3】 加在某段导体两端电压变为原来的3倍时，导体中的电流就增加0.9 A ，如果所加电压变为原来的1/2时，导体中的电流将变为 A ．分析：在利用部分电路欧姆定律时，要特别注意I 、U 、R 各量间的对应关系，本题中没有说明温度的变化，就认为导体的电阻不变.【解析】设该段导体的电阻为R ，依题意总有IU R =．当导体两端的电压变为原来的3倍时，依题意有9.03+=RUR U ①当电压变为原来的1/2时，导体中的电流应为R U 2/从①式可解得 A 45.0==RU I从而可知 A 225.022/==I RU【点拨】此题考查部分电路欧姆定律的应用,无论U 、I 怎样变化导体的电阻是不变的，因此利用IU I U R ∆∆==可解此题． 【例4】 如图14-1-1所示为A 、B 两个导体的伏安特性曲线．(1)A 、B 电阻之比R A :R B 为 . (2)若两个导体中电流相等(不为零)时，电压之比U A ：U B 为 ；(3)若两个导体的电压相等(不为零)时电流之比I A ：I B为 .【解析】(1)在I －U 图象中．电阻的大小等电阻定律电阻率图14-2-1【解析】本题的思路是：U-I 图象中，图线的斜率表示电阻，斜率越大．电阻越大．如果图线是曲线，则表示导体中通过不同的电压、电流时它的电阻是变化的．灯泡在电压加大的过程中，灯丝中的电流增大，温度升高，而金属的电阻率随着温度升高而增大，所以灯丝在加大电压的过程中电阻不断增大，U-I 图线中曲线某点的斜率应不断增大．A 图斜率不变，表示电阻不变；C 图斜率减小，表示电阻变小；D 图斜率先变大后变小，表示电阻先变大后变小；上述三种情况显然都不符合实际·只有B 图斜率不断增大，表示电阻不断变大，这是符合实际的．答案：ACD ．【点拨】本题考查了两个方面的知识,其一考查了对U-I 图象的物理意义的理解.其二,考查了金属电阻率随温度升高而增大的基本知识.我们通过本题的解答应理解平时用灯泡上的标称电压和标称功率通过公式PU R 2=计算出来的电阻值应是灯泡正常工作时的阻值,灯泡不工作时用欧姆表测出的电阻值大大小于灯泡正常工作时的阻值.1．（综合题）两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的四倍，把另一根两次对折后绞合在一起，则它们的电阻之比是多少?【解析】由于两根导线完全相同，即体积相等， 无论拉长还是对折后，其体积仍相等．从而可以确定出形变之后的长度和截面积之比，从而确定出电阻之比．设原导体的电阻为SL R ρ=，拉长后长度变为4L ，其截面积S S 41=',R S L R 164141==ρ，四折后长度变为41L ，其截面积为S S 4='',它的电阻变为R S LR 1614412== ,故1:256161:16:21==R R2．（应用题） A 、B 两地相距40 km ，从A 到B 两条输电线的总电阻为800Ω．若A 、B 之间的某处E 两条线路发生短路．为查明短路地点，在A 处接上电源，测得电压表示数为10 V ，电流表示数为40 mA ．求短路处距A 多远?【解析】根据题意，画出电路如图14-2-2所示，.A 、B 两地相距l 1=40 km ，原输电线总长2l 1=80 km ，电阻R 1=800 Ω．设短路处距A 端l 2,其间输电线电阻Ω=⨯==-25010401032IU R 212122R ,l l R S L R ==ρkm 5.12408002501122=⨯==l R R l短路处距A 端12.5 km ．3．（创新题）如图14-2-3所示，两个横截面不同、长度相等的均匀铜棒接在电路中，两端电压为U ，则( )A ．通过两棒的电流相等B ．两棒的自由电子定向移动的平均速 率不同C ．两棒内的电场强度不同，细棒内场 强E 1大于粗棒内场强E 2D ．细棒的端电压U１大于粗棒的端电压U 2图14-2-3【解析】ABCD电功和电功率【例1】 一只标有“110 V ，10 W"字样的灯泡：(1)它的电阻是多大?(2)正常工作时的电流多大?(3)如果接在100 V 的电路中，它的实际功率多大?(4)它正常工作多少时间消耗1 kW ·h 电? 【解析】 (1)灯泡的电阻）（额额Ω===12101011022P U R (2)09.011010===额额额U P I (A) (3)因灯泡电阻一定，由RU P 2=得，22额实额实：：U U PP =3.8101101002222=⨯==额额实实P U U P W (4)1 kW ·h=3.6×106J ，由W =Pt 得s 106.310106.356⨯=⨯==P W t【点拨】 灯泡可看成是纯电阻用电器，并且认为它的电阻值保持不变．正确使用PU R 2=，R U P 2=，PW t =几个基本公式，并注意区别P 、U 、I 是额定值还是实际值．【例2】 对计算任何类型的用电器的电功率都适用的公式是 ( ) A ．P =I 2R B ．P =U 2/R C ．P =UI D ．P =W /t【解析】D 是定义式，C 是通过定义式推导而得，而A 、B 都是通过欧姆定律推导，所以A 、B 只适用于纯电阻电路．选CD ．【点拨】 通过该道题理解电流做功的过程，即是电能转化成其他形式能的过程．要区分电功率和热功率以及电功和电热．【例3】 若不考虑灯丝电阻随温度变化的因素，把一只标有“220V ，100W”的灯泡接入电压为110V 的电路中，灯泡的实际功率是 ( )1．（综合题） 两个白炽灯泡A (220V ，100W)和B (220V ，40W)串联后接在电路中，通电后哪个灯较亮?电灯中的电流最大等于多少?此时两灯所加上的电压是多大?两灯的实际总电功率是多少?(不考虑温度对电阻的影响)【解析】 根据P =U 2/R 可计算出两灯泡的电阻分别为 R A =U 2/P =2202/100Ω=484Ω， R B =U 2/P =2202/40Ω=1210Ω,根据P =IU ，可计算出两灯泡的额定电流分别为 I A =P /U =100/220A=0.45A ， I B =P /U =40/220A=0.18A.当两个灯泡串联时，通过它们的电流一定相等，因此电阻大的灯泡功率大，所以它们接入电路后B 灯较亮． 电路中的电流不能超过串联灯泡中额定电流最小的电流值，本题中不能超过I B =0.18A ．为了不超过电流值，加在白炽灯两端的总电压不能超过U =I B (R A +R B )=308V (或U A ：U B =R A ：R B =2：5，U =U A +U B =220V+0.4×220V =308V)．此时两灯的实际功率为W 562=+=）（B A B R R I P (或P A ：P B = R A ：R B =2：5，P =P A + P B =40W+0.4×40W=56W).2．（应用题） 如图14-5-1所示为电动机提升重物的装置，电动机线圈电阻为r =1Ω，电动机两端电压为5V ，电路中的电流为1A ，物体A 重20N ，不计摩擦力，求： (1)电动机线圈电阻上消耗的热功率是多少? (2)电动机输入功率和输出功率各是多少? (3)10s 内，可以把重物A 匀速提升多高? (4)这台电动机的机械效率是多少?图14-5-1【解析】对电动机而言，电流做功的功率就是输入功率，电流经过电动机线圈电阻时产生一定的热功率，两个功率的差即为输出功率． (1)根据焦耳定律，热功率应为P Q =I 2r =l 2×lW=lW ．(2)电功率等于输入电流与电动机两端电压的乘积P 入=IU =l×5W=5W ．输出功率等于输入功率减去发热消耗的功率P 出=P 入－P Q =5W －lW=4W ．(3)电动机输出的功率用来提升重物转化为机械功率，在10s 内P 出t =mgh ．解得m 2m 20104=⨯==mg t P h 出 (4)机械效率 %80==入出P P η闭合电路欧姆定律【例1】 电动势为2 V 的电源与一个阻值为9Ω的电阻构成闭和回路，测得电源两端电压为1.8 V ，求电源的内电阻．【解析】画出如图14-6-2的电路图，U 外 =1.8 V 由E =U 外 +U 内得U 内=0.2 V ，I= U 外/R =0.2A ，r = U 内/I =1Ω．图14-6-2【点拨】闭合电路欧姆定律和部分电路欧姆定律往往结合起来应用．【例2】 在如图14-6-3所示的电路中，电阻R l =100Ω，R 2=300Ω，电源和电流表内阻均可不计．当两个电键S 1、S 2都断开或都闭合时，电流表的读数是相同的，求电阻R 的阻值．【解析】 当两个电键S 1、S 2都断开时，电阻R 1、R 3和R 组成串联电路，经过它们的电流与电流表读数是相同的，设这个电流为I ，则根据闭合电路欧姆定律可得E =I (R 1+R 3+R )=(400+R )I ． ①当两个电键S 1、S 2都闭合时，电阻R 被 图14-6-3短路，R 1和R 2并联后再与R 3串联，其等效电阻为Ω=Ω+Ω+⨯=++='7270030060010060010032121R R R R R R此时流过电源的电流为流过R 1，和R 2的电流的总和，其中流过R 1的电流为I ，根据并联电路电流分配关系可得，流过电源的电流为I I I R R R I 67600600100221=+=+='根据闭合电路欧姆定律有 450=''=R I E I②联立①②两式得 R =50 Ω【点拨】 首先要分别弄清楚电键都断开和都闭合时两个电路中各元件的相互连接关系，根据闭合电路欧姆定律列出以电流表读数及待求电阻为变量的方程式，再设法利用方程进行求解．串、并联电路是最基本的电路结构形式，在复杂的电路中，当串、并联的连接关系不明显时，要对电路进行简化，之后，将外电阻表达出来，用闭合电路欧姆定律列方程，找出物理量之间的关系，这就是解这类题的基本思路．【例3】在如图14-6-4所示的电路中，在滑动变阻器R 2的滑动头向下移动的过程中，电压表V 和电流表A 的示数变化情况如何?【解析】R 2的滑动头向下移动的过程中变阻器的电阻增大，则外电路总电阻也增大，据串联电路的特点(外电路与内阻串联)，路端电压也增大，即电压表V 读数增大．据欧姆定律：总电阻增大，电路中总电流I 定要减少，又因为R 1不变，所以IR 1减少，由上分析路端电压增大，所以R 2、R 3。
专题10 恒定电流1．如图所示的电器中，电源电压不变，当开关S 闭合，甲、乙两表都为电压表时，两表的示数之比U 甲:U乙=5:3；当开关S 断开，甲、乙两表都为电流表时，两表的示数之比I 甲:I 乙是( ）A ．2:5B ．3:5C ．2:3D ．5:2【答案】 A【解析】电键S 闭合时，电压表乙测量的是电阻R 2两端的电压，电压表甲测量的是R 1和R 2的总电压，由于两个电阻串联，因此可得122=3U U R R U -=甲乙乙 S 断开，两个电阻是并联关系，因此流过两个电阻的电流关系为122132I R I R == 甲、乙两表都为电流表时，流过甲电流表的电流为流过R 2的电流，而流过乙电流表的电流为两个电阻电流之和，因此21225I I I I I ==+甲乙，故选A 。
2．如图甲是用气敏电阻改装的酒精含量测试仪电路图，测试仪用以测试汽车司机是否酒驾，1R 为定值电阻，2R 为气敏电阻。
2R 的阻值随酒精气体浓度的变化曲线如图乙，电源电动势保持不变。
若测试对象呼出的气体中酒精气体浓度越大，则( ）A ．测试仪中电压表的示数越小B ．测试仪中电流表的示数越小C ．电路消耗的总功率越大D ．电压表与电流表示数的比值越小 【答案】B【解析】AB ．由图乙可知，酒精浓度越大，气敏电阻阻值越大，所以电路中的总电阻越大，根据闭合电路欧姆定律可知，电路中的电流就越小，即电流表示数越小。
根据闭合电路欧姆定律1()U E I R r =-+可得气敏电阻两端电压就越大，电压表示数就越大，A 错误B 正确； C ．电路消耗的总功率为P EI =由上面的分析可知酒精浓度越大，电路中的电流越小，电路消耗的总功率越小，C 错误；D ．压表与电流表示数的比值表示气敏电阻的阻值大小，因为酒精浓度越大，气敏电阻阻值就越大，所以电压表与电流表示数的比值就越大，D 错误。
故选B 。
3．如图所示，理想变压器原、副线圈的匝数比为2∶1，副线圈上接有一个理想电流表和一个电动机。
《恒定电流》知识点与典型例题解析《恒定电流》知识点与例题解析知识点总结一、基本概念及基本规律1．电流 电流的定义式：t q I =，适用于任何电荷的定向移动形成的电流。
对于金属导体有I=nq v S （n 为单位体积内的自由电子个数，S 为导线的横截面积，v 为自由电子的定向移动速率，约10-5m/s ，远小于电子热运动的平均速率105m/s ，更小于电场的传播速率3×108m/s ），此公式只适用于金属导体，千万不要到处套用。
2．电阻定律导体的电阻R 跟它的长度l 成正比，跟它的横截面积S 成反比，公式：sl R ρ=。
（1）ρ是反映材料导电性能的物理量，叫材料的电阻率，单位是Ω m 。
（2）纯金属的电阻率小，合金的电阻率大。
（3）材料的电阻率与温度有关系：①金属的电阻率随温度的升高而增大（可以理解为温度升高时金属原子热运动加剧，对自由电子的定向移动的阻碍增大。
）铂较明显，可用于做温度计；锰铜、镍铜的电阻率几乎不随温度而变，可用于做标准电阻。
②半导体的电阻率随温度的升高而减小（可以理解为半导体靠自由电子和空穴导电，温度升高时半导体中的自由电子和空穴的数量增大，导电能力提高）。
③有些物质当温度接近0 K 时，电阻率突然减小到零——这种现象叫超导现象。
能够发生超导现象的物体叫超导体。
材料由正常状态转变为超导状态的温度叫超导材料的转变温度T C 。
我国科学家在1989年把T C 提高到130K 。
现在科学家们正努力做到室温超导。
3．部分电路欧姆定律 RU I =（适用于金属导体和电解液，不适用于气体导电） 电阻的伏安特性曲线：注意I-U 曲线和U-I 曲线的区别。
还要注意：当考虑到电阻率随温度的变化时，电阻的伏安特性曲线不再是过原点的直线。
4．电动势与电势差电动势：E=W/q ，单位：V电势差：U=W/q ，单位：V在电源外部的电路中，是静电力对自由电荷做正功，电流由电源的正极流向负极，沿电流方向电势降低；而在电源内部是电荷受的非静电力克服静电力做功，电流由负极流向正极，沿电流电势升高。
【2013高考真题】（2013·上海卷）24．如图，电路中三个电阻R l、R2和R3的阻值分别为R、2R和4R。
当电键S1断开、S2闭合时，电源输出功率为P0；当S1闭合、S2断开时，电源输出功率也为P0。
则电源电动势为＿＿＿＿；当S1、S2都断开时，电源的总功率为＿＿＿＿。
（2013·江苏卷）4.在输液时,药液有时会从针口流出体外,为了及时发现,设计了一种报警装置,电路如图所示.MR发生变化,导致S两端电压U增大,装置发出警报,此时是贴在针口处的传感器,接触到药液时其电阻MR变大,且R越大,U增大越明显(A)MR变大,且R越小,U增大越明显(B)MR变小,且R越大,U增大越明显(C)MR变小,且R越小,U增大越明显(D)M（2013·福建卷）15．如图，实验室一台手摇交流发电机，内阻r ＝1.0Ω，外接R ＝9.0Ω的电阻。
闭合开关S ，当发动机转子以某一转速匀速转动时，产生的电动势e ＝t π10sin 210(V)，则() A ．该交变电流的频率为10HzB ．该电动势的有效值为210VC ．外接电阻R 所消耗的电功率为10WD ．电路中理想交流电流表的示数为1.0A（2013·安徽卷）19.用图示的电路可以测量电阻的阻值。
图中R x 是待测电阻，R 0是定值，是灵敏度很高的电流表，MN 是一段均匀的电阻丝。
闭合开关，改变滑动头P 的位置，当通过电流表的电流为零时，测得1MP l =，2PN l =，则R x 的阻值为A.102l R lB.1012l R l l + C.201l R l D.2012l R l l +（2013·安徽卷）16、如图所示，足够长平行金属导轨倾斜放置，倾角为37°，宽度为0.5m ，电阻忽略不计，其上端接一小灯泡，电阻为1Ω。
一导体棒MV 垂直于导轨放置，质量为0.2kg ，接入电路的电阻为1Ω，两端与导轨接触良好，与导轨间的动摩擦因数为0.5.在导轨间存在着垂直于导轨平面的匀强磁场，磁感应强度为0.8T 。
