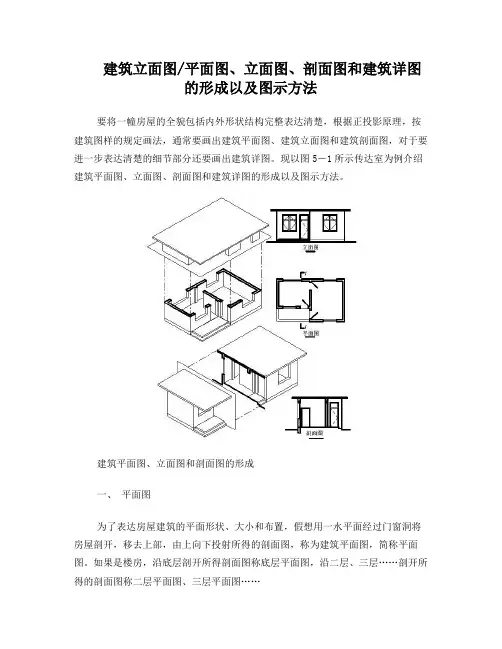

建筑立面图/平面图、立面图、剖面图和建筑详图的形成以及图示方法要将一幢房屋的全貌包括内外形状结构完整表达清楚，根据正投影原理，按建筑图样的规定画法，通常要画出建筑平面图、建筑立面图和建筑剖面图，对于要进一步表达清楚的细节部分还要画出建筑详图。

现以图5－1所示传达室为例介绍建筑平面图、立面图、剖面图和建筑详图的形成以及图示方法。

建筑平面图、立面图和剖面图的形成一、平面图为了表达房屋建筑的平面形状、大小和布置，假想用一水平面经过门窗洞将房屋剖开，移去上部，由上向下投射所得的剖面图，称为建筑平面图，简称平面图。

如果是楼房，沿底层剖开所得剖面图称底层平面图，沿二层、三层……剖开所得的剖面图称二层平面图、三层平面图……二、立面图为了反映房屋的外形、高度，在与房屋立面平行的投影面上所作出房屋的正投影图，称为建筑立面图，简称立面图。

图5－1中所画出的是从房屋的正面由前向后投射的正立面图。

如果房屋四个方向立面的形状不同，则要画出左、右侧立面图和背立面图。

立面图的名称也可按房屋的朝向分别称为东立面图、南立面图、西立面图和北立面图，还可按房屋两端轴线的编号来命名，如①～③立面图、A～C 立面图。

三、剖面图为表明房屋内部垂直方向的主要结构，假想用侧平面或正平面将房屋垂直剖开，移去处于观察者和剖切面之间的部分，把余下的部分向投影面投射所得投影图，称为建筑剖面图，简称剖面图,根据房屋的复杂程度，剖面图可绘制一个或多个。

图5－1中是按平面图中剖切符号所示的剖切位置和投射方向作出的1-1剖面图第四讲建筑立面图一、立面图的形成、用途与命名方式在与建筑立面平行的铅直投影面上所做的正投影图称为建筑立面图，简称立面图立面图主要反映房屋各部位的高度、外貌和装修要求，是建筑外装修的主要依据。

立面图的命名方式有三种（1）用朝向命名：建筑物的某个立面面向那个方向，就称为那个方向的立面图（2）按外貌特征命名：将建筑物反映主要出入口或比较显著地反映外貌特征的那一面称为正立面图，其余立面图依次为背立面图、左立面图和右立面图。

CAD建筑立面和剖面图的制作CAD（Computer-Aided Design，计算机辅助设计）软件是现代建筑设计师不可或缺的工具。

在建筑设计中，立面和剖面图起着至关重要的作用，通过它们可以展示建筑的外观和内部结构。

下面将介绍一些使用CAD软件制作建筑立面和剖面图的技巧和步骤。

首先，打开CAD软件并创建一个新的文件。

选择适当的单位（如毫米、厘米或英尺）作为绘图单位，并设置好纸张大小和比例，通常使用建筑业标准的1:100或1:50比例。

接下来，绘制建筑的外观形状。

使用CAD软件提供的绘图工具，如直线、弧线、多段线等，根据建筑设计的图纸或草图，绘制建筑的外墙和窗户等元素。

可以使用精确的尺寸和比例来绘制，也可以使用CAD软件的辅助功能如吸附、对齐、偏移等来保证绘图的准确性和一致性。

绘制建筑的立面图时，要注意保持水平线的正确性。

可以使用CAD软件的参考线或对齐工具来辅助绘制。

同时，建筑立面图通常需要多个层次的细节，包括外墙的纹理、窗户的玻璃、檐口的装饰等。

可以使用CAD软件提供的填充、图案和渐变等功能来展示这些细节。

当绘制建筑的剖面图时，需要在建筑外墙上选择一个合适的剖面位置。

可以通过绘制一条剖面线来表示剖面位置，并确保它与建筑的水平线或垂直线对齐。

然后，使用CAD软件的剖面工具，沿着剖面线绘制建筑的内部结构，如楼层、墙体、楼梯、天花板和地板等。

可以使用CAD软件的截面修剪、拉伸、复制等命令来绘制和编辑剖面图的各个部分。

在绘制建筑的立面和剖面图时，还可以使用CAD软件的阵列、镜像和偏移等功能来快速复制和修改元素。

同时，可以通过输入精确的尺寸和位置来确保绘图准确无误。

此外，还可以根据需要添加文字标签、符号和注释等，以增加图纸的信息和可读性。

完成建筑的立面和剖面图后，可以使用CAD软件的打印和输出功能将图纸导出为各种格式，如PDF、图像文件或打印纸质副本。

同时，建议保存CAD文件的原始版本，以便在需要时进行修改和更新。

如何进行立面图与剖面图的绘制与应用立面图和剖面图是建筑设计过程中的重要工具，用于描述建筑物的形态和结构。

通过绘制立面图和剖面图，可以直观地展示建筑物的外观和内部分布，帮助设计师和施工人员更好地理解和实施设计方案。

本文将探讨如何进行立面图与剖面图的绘制与应用。

一、绘制立面图立面图是建筑物外墙或立面的表面绘制图，通常是从建筑物的正面或侧面的透视角度进行绘制。

下面是一种简便的绘制立面图的方法：1. 收集设计资料在绘制立面图之前，首先需要收集和整理建筑设计图纸以及相关资料，包括平面图、立体模型、设计说明等。

这些资料对于理解建筑物的结构和细节非常重要，能够帮助绘制出准确的立面图。

2. 确定绘图比例在开始绘制之前，需要确定立面图的比例尺，即图形的缩放比例。

一般来说，选择适当的比例尺可以使绘图更容易理解和阅读。

3. 绘制建筑轮廓线根据设计图纸或模型，先绘制建筑物的轮廓线。

可以使用直尺和尺子等绘图工具，逐步勾勒出建筑物的外形和各个构件的位置。

4. 表示建筑细节根据设计说明和资料，绘制建筑物的细节，如门窗、柱子、檐口、装饰图案等。

细节的准确表示能够更好地展示建筑物的特色和风格。

5. 添加材质和颜色为了增加立面图的真实感，可以给建筑物的各个构件添加适当的材质和颜色。

比如，在绘制玻璃幕墙时，可以用铅笔加深玻璃的阴影，以突出效果。

二、绘制剖面图剖面图是建筑物在某个垂直平面上的展开表达，通过剖面图可以揭示建筑物的内部结构和布局。

下面是一种简便的绘制剖面图的方法：1. 确定剖面线剖面图是通过在建筑物的特定位置切割建筑体得到的。

首先需要确定剖面线的位置和方向。

一般来说，剖面线应选取对于了解建筑物内部结构和布局有关键意义的位置。

2. 绘制建筑平面图为了能够在剖面图上显示建筑物的内部结构，需要首先绘制建筑物的平面图。

平面图可以直观地展示建筑物的布局和功能，为后续的剖面图绘制提供基础。

3. 切割建筑体根据选定的剖面线，将建筑体切割。
