火力发电厂热工自动化基本检修项目与质量要求检修运行维护规程10.1.1 机组停运前的检查10.1.1.1 控制系统的检查按4.1.1 进行。
10.1.1.2 火焰检测系统的各路火焰显示情况检查，异常情况做好记录。
10.1.1.3 减负荷和停炉过程中的设备状态显示及打印记录检查，异常情况做好记录。
1 0.1.2 系统停运后的基本检修与要求10-1.2.1 控制系统硬件检修，按第4 章要求进行，检修后不符合质量指标的硬件进行更换。
135110.1.2.2 控制系统电源、线路及测量管路检修，按第7 章有关要求进行。
10.1.2.3 火焰检测系统、外围测量和执行设备的检修与校准，按第5、6 章有关要求进行。
10.1.2.4 系统部件、设备、线路的绝缘电阻测试，应符合规定的绝缘等级要求。
10.1.2.5 停运前检查记录的缺陷处理。
10-1.2.6 检查FSSS 系统的控制逻辑，应符合DL／435 的要求。
在对各控制逻辑、判据信号、定值、参数设置的正确性检查中，如需修改，按规定修改程序进行，并做好备份。
10.1.2.7 独立配置的锅炉灭火保护装置(系统)按第5.9.3 条要求进行检修、试验后，其基本性能和功能应符合DL／T 655 的要求。
10.1.2.8 各控制系统相关画面检查，应正确无误。
10.1.2.9 检修前后应对控制逻辑各备份一次，并作好标记存放在规定处。
10.1.3 测试项目与技术标准10.1.3.1 控制装置及模件的测试，按第4 章有关要求进行。
10.1.3.2 控制系统的基本性能和功能测试，按第4 章(独立装置按第5.9.3 条)有关要求进行。
10.1.3.3 所有继电器的测试检查，结果应满足第7.3.1.1.5 条d)要求。
10.1.3.4 检查控制对象的开、关和转动方向，应与显示画面显示一致，符合实际工艺要求；测试各阀门、挡板开、关方向上的全行程动作时间[测试方法见第6.3.2.2.8 条的b)～f)]，其值应与控制逻辑设定的实际值相对应。

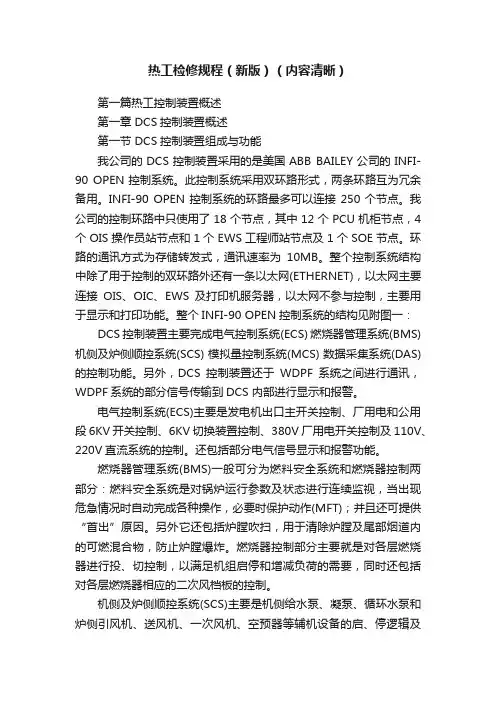

热工检修规程（新版）（内容清晰）第一篇热工控制装置概述第一章 DCS控制装置概述第一节 DCS控制装置组成与功能我公司的DCS控制装置采用的是美国ABB BAILEY公司的INFI-90 OPEN控制系统。
此控制系统采用双环路形式，两条环路互为冗余备用。
INFI-90 OPEN控制系统的环路最多可以连接250个节点。
我公司的控制环路中只使用了18个节点，其中12个PCU机柜节点，4个OIS操作员站节点和1个EWS工程师站节点及1个SOE节点。
环路的通讯方式为存储转发式，通讯速率为10MB。
整个控制系统结构中除了用于控制的双环路外还有一条以太网(ETHERNET)，以太网主要连接OIS、OIC、EWS及打印机服务器，以太网不参与控制，主要用于显示和打印功能。
整个INFI-90 OPEN控制系统的结构见附图一：DCS控制装置主要完成电气控制系统(ECS) 燃烧器管理系统(BMS) 机侧及炉侧顺控系统(SCS) 模拟量控制系统(MCS) 数据采集系统(DAS)的控制功能。
另外，DCS控制装置还于WDPF系统之间进行通讯，WDPF系统的部分信号传输到DCS 内部进行显示和报警。
电气控制系统(ECS)主要是发电机出口主开关控制、厂用电和公用段6KV开关控制、6KV切换装置控制、380V厂用电开关控制及110V、220V直流系统的控制。
还包括部分电气信号显示和报警功能。
燃烧器管理系统(BMS)一般可分为燃料安全系统和燃烧器控制两部分：燃料安全系统是对锅炉运行参数及状态进行连续监视，当出现危急情况时自动完成各种操作，必要时保护动作(MFT)；并且还可提供“首出”原因。
另外它还包括炉膛吹扫，用于清除炉膛及尾部烟道内的可燃混合物，防止炉膛爆炸。
燃烧器控制部分主要就是对各层燃烧器进行投、切控制，以满足机组启停和增减负荷的需要，同时还包括对各层燃烧器相应的二次风档板的控制。
机侧及炉侧顺控系统(SCS)主要是机侧给水泵、凝泵、循环水泵和炉侧引风机、送风机、一次风机、空预器等辅机设备的启、停逻辑及联锁保护逻辑。

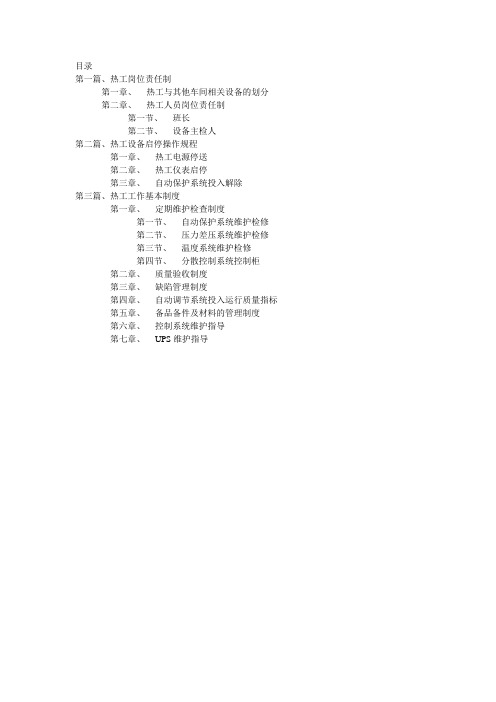

目录第一篇、热工岗位责任制第一章、热工与其他车间相关设备的划分第二章、热工人员岗位责任制第一节、班长第二节、设备主检人第二篇、热工设备启停操作规程第一章、热工电源停送第二章、热工仪表启停第三章、自动保护系统投入解除第三篇、热工工作基本制度第一章、定期维护检查制度第一节、自动保护系统维护检修第二节、压力差压系统维护检修第三节、温度系统维护检修第四节、分散控制系统控制柜第二章、质量验收制度第三章、缺陷管理制度第四章、自动调节系统投入运行质量指标第五章、备品备件及材料的管理制度第六章、控制系统维护指导第七章、UPS维护指导第一篇、热工岗位职责第一章、热工与其他车间相关设备划分1、压力、差压及其他测量仪表，以一次取样门为界，一次取样门以前的取样设备及管路由设备及管路所在车间负责，一次取样门后由热工负责，如接到热工设备上去的只有一个阀门，则与一次门同。
2、流量表用节流装置（孔板、喷嘴及环室）。
由主设备车间负责装卸，检修及更换衬垫，热工负责设计和质量、检查、新装环室，法兰由热工设计，有车间安排加工或外协。
3、氧量装置，取样装置及以后设备属热工。
4、温度取样：凡承压部件上安装的热电偶、热电阻和水银温度计的底座及保护管，由主设备车间负责拆卸，热工负责检查和备品。
高压保护管，玻璃杆温度计（包括带金属壳温度计）属设备所在车间。
5、执行器后的第一整杆为界，此调整杆属热工。
被操纵的风门、阀门及风门连接的第一个拐臂，均属主设备车间。
6、汽机主汽门，机械转速表，发讯元件的装卸属汽机车间负责接线，校验与维修属热工。
7、电调阀的调试工作，由阀门所在车间和热工共同进行，密切配合所在车间提供阀门开、闭终点位置，热工负责调整开关机构。
8、发电机测温系统以发电机端子为界，端子后由热工负责，端子排的引线，测温元件由热工电气共同安装，热工负责校验。
9、主辅机设备上使用的就地压力表，热工负责拆卸、维修、校验。
10、由400V的热工电源、电动阀门柜电源、UPS电源、电缆属电气，电气值班人员负责停送电。
123456热工检修规程78910111213141516编制：17审核：18批准：19202122232425目录262728总则 (1)29第一篇检测仪表 (3)30一、压力检测仪表 (3)31二、温度检测仪表 (8)32三、流量检测仪表 (16)四、水位测量仪表 (22)3334五、ZO-4III型氧化锆氧量分析仪 (24)第二篇变送器、调节单元 (28)3536一、变送器 (28)37二、电动执行器 (30)38第三篇信号与保护装置 (34)39一、压力保护装置 (34)40二、温度信号与保护装置 (36)41第四篇自动调节系统 (37)42一、给水自动调节系统 (37)43二、温度自动调节系统 (40)44三、辅助设备自动调节系统 (43)45第五篇DCS系统维护 (47)46一、DCS系统检修管理要求 (47)47二、工程师站管理制度 (49)48三、DCS系统日常维护 (51)49附录Ⅰ:误差定义与计算 (53)50515253总则54551.1本规程适用于南京协鑫热电有限公司的热工仪表及控制装置的一般性检修调56校和日常维护工作。
571.2热工仪表及控制装置检修和调校的目的是恢复和确认热工仪表及控制装置的58性能与质量；热工仪表及控制装置的运行维护原则是确保热工仪表及控制装置状态59良好和工作可靠。
601.3机组设备完善和可控性良好，是热工仪表及控制装置随机组投入运行的重要61条件。
当由于机组设备总是使热工仪表及控制装置无法工作时，仪表及装置不得强行投入运行。
62631.4随机组运行的主要热工仪表及控制装置，其大、小修一般随机组大、小修同64时进行；非主要热工仪表及控制装置的检修周期，一般不应超过一年；对于在运行65中可更换而不影响机组安全运行的热工仪表及控制装置，可采用备用仪表及控制装66置替换，进行轮换式检修。
671.5热工仪表及控制装置在机组启动前的现场调校，重点是对包括该仪表及控制68装置在内的检测和控制系统进行联调，使其综合误差和可靠性符合机组安全经济运69行的要求。
电厂设备检修的技术规范与操作规程1. 引言电厂设备是保障电力生产的重要组成部分，定期进行设备检修是确保设备稳定运行和延长设备使用寿命的必要步骤。
本文将介绍电厂设备检修的技术规范与操作规程，以帮助维护人员有效进行设备检修。
2. 检修前准备2.1 检修计划制定在进行设备检修前，维护人员应制定检修计划，明确检修的设备、检修时间、检修内容等，以确保检修工作有序进行。
2.2 安全措施准备在进行设备检修前，维护人员应确保检修现场的安全性，设置相应的安全措施和警示标识，并配备必要的安全防护用具。
2.3 检修工具与设备准备维护人员应根据检修计划准备好相应的检修工具和设备，确保可以有效地进行设备检修。
3. 检修操作规程3.1 设备断电与防止误操作在进行设备检修前，必须切断设备的电源，确保安全操作。
在检修结束后，严禁启动电源，直到确认设备检修完好并解除相应的安全措施。
3.2 设备外部清洁维护人员应首先对设备进行外部清洁，包括除尘、去污等操作，以保证检修过程中不会继续污染设备。
3.3 设备零部件检查与更换维护人员要仔细检查设备的各个零部件，如螺丝、密封件等，确定是否有损坏或需要更换的部分，并及时采取相应的措施。
3.4 检修润滑与清洗在对设备进行检修时，维护人员应注意设备的润滑和清洗。
润滑应选用适当的润滑油脂，并按照规定的润滑周期进行润滑。
清洗应使用合适的清洗剂，并遵循相应的清洗程序。
3.5 设备组装与调试在设备检修完成后，维护人员需仔细组装设备，并进行必要的调试工作。
调试时，要根据设备的运行要求进行相应的调整和检查。
4. 检修验收与记录4.1 检修验收在设备检修完成后，维护人员应进行检修验收工作，确认设备达到规定的要求和技术指标，并进行相应的记录。
4.2 检修记录维护人员在设备检修的过程中，应及时记录检修工作的各个环节和重要信息，包括检修日期、检修内容、更换部件、润滑情况等，并妥善保管这些记录，以备日后参考和查阅。
5. 总结与展望电厂设备检修是确保设备正常运行和延长使用寿命的关键环节。
火力发电厂热工自动化热工信号与热工保护系统检修运行维护规程11.1 系统检查、测试及一般要求按10.1 中相关要求进行。
11.2 系统试验项目与要求11.2.1 系统试验的一般规定。
11.2.1.1 试验前应满足的条件：a) 本体检修工作全部完毕(新安装机组，应安装工作全面完毕)，启动的各项条件具备；b) 热工信号光字牌的书写正确、清晰，灯光和音响报警可靠；c) 热工保护装置(仪表)、部件的单体试验合格，并已复原上电，经检查工作正常；d) 电源可靠，信号报警系统经全面检查正确无误；e) 逻辑检查修改工作完成；f) 就地及集控室手动启、停控制试验合格；g) 有关油泵、气动阀、电动阀等电源、气源正常；h) 机组正常运行中进行试验时，须确认汽机监视系统(TSI)报警盘无报警、无跳闸指示方可进行。
11.2.1.2 试验的一般要求：a) 试验的每一步骤，均应检查仪表或显示画面的显示、光字牌信号和打印记录，与实际状况相符；b) 试验应按试验操作卡逐步进行，做好详细试验记录并建立试验档案；c) 集控室及就地手动紧急停机试验，在每次主机冷态启动前必须进行：d) 机组检修或机组停机时间超过30 天后，首次启动前应进行全部连锁试验；e) 保护系统中某个元件检修后，必须经试验合格后才能投运；f) 试验期间若出现异常情况，应立即中止试验并恢复系统原状，故障消除后应重新进行试验；g) 试验结束，做好系统及设备的恢复工作。
146111.2.1.3 试验项目与逻辑条件，根据各机组具体设计而定。
11.2.2 汽轮发电机组保护系统试验。
11.2.2.1 热工信号系统试验：信号系统的试验、确认、消音或复归，经试验正常，其显示、声光报警、打印应正确。
11.2.2.2 主汽门关闭及联动抽汽逆止门试验：a) 操作主汽门控制开关或按钮，主汽门应立即关闭，并发出声光报警：b) 抽汽逆止门电磁阀随主汽门应同时动作，并发出声光报警；c) 开启主汽门，主汽门关闭信号继电器应复位，抽汽逆止门应处于运行状态。

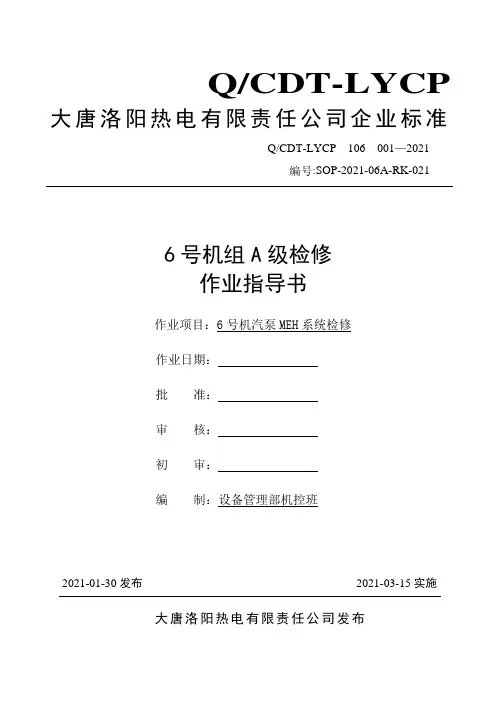

Q/CDT-LYCP 大唐洛阳热电有限责任公司企业标准Q/CDT-LYCP 106001—2021编号:SOP-2021-06A-RK-0212021-01-30发布2021-03-15实施大唐洛阳热电有限责任公司发布目次1 范围 (3)2 本指导书涉及的资料和图纸 (3)3 安全措施 (3)4 备品备件清单 (3)5 现场准备及工具 (3)6 检修工序及质量标准 (4)7 检修记录 (6)8 完工报告单 (7)9 质量签证单 (9)6号机汽动给水泵MEH系统检修作业指导书1 范围本指导书适用于大唐洛阳热电厂6号机汽动给水泵MEH系统检修。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
DL/T 774-2015 火力发电厂热工自动化系统检修运行维护规程LR/ZC017-004-2019 5/6号机组热控设备检修规程GB 26164.1-2011 电业安全工作规程3安全措施3.1 严格执行《电业安全工作规程》。
3.2 所有工具齐全，检查合适，试验可靠。
3.3 参加检修的人员必须熟悉本作业指导书，并能熟记本书的检修项目，工艺质量标准等。
3.4 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
3.5 开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
3.6 汽动给水泵MEH系统油动机行程传感器检查时应轻拿轻放，防止传感器损伤。
保护设备动作可靠。
3.7 引线连接正确、牢固，保证系统小修后安全运行正常，不误动、不拒动。
4 备品备件清单5 现场准备及工具5.1现场准备5.2工作准备□工器具已准备完毕，材料、备品已落实。
□作业文件已组织学习，工作组成员熟悉本作业指导书内容。

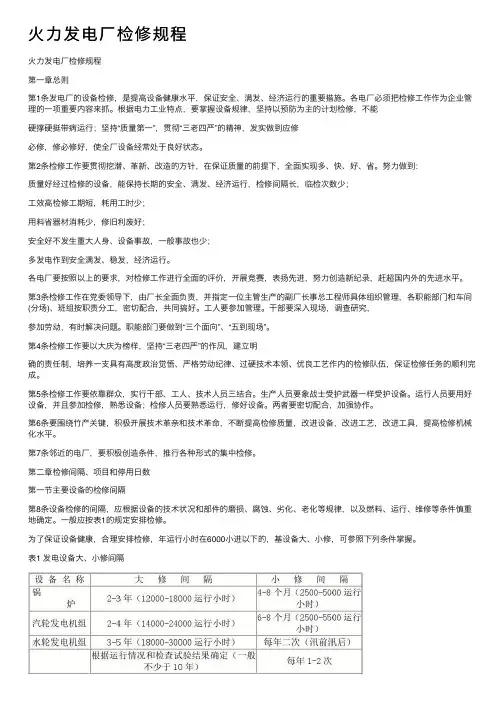

⽕⼒发电⼚检修规程⽕⼒发电⼚检修规程第⼀章总则第1条发电⼚的设备检修，是提⾼设备健康⽔平，保证安全、满发、经济运⾏的重要措施。
各电⼚必须把检修⼯作作为企业管理的⼀项重要内容来抓。
根据电⼒⼯业特点，要掌握设备规律，坚持以预防为主的计划检修，不能硬撑硬挺带病运⾏；坚持“质量第⼀”，贯彻“三⽼四严”的精神，发实做到应修必修，修必修好，使全⼚设备经常处于良好状态。
第2条检修⼯作要贯彻挖潜、⾰新、改造的⽅针，在保证质量的前提下，全⾯实现多、快、好、省。
努⼒做到：质量好经过检修的设备，能保持长期的安全、满发、经济运⾏，检修间隔长，临检次数少；⼯效⾼检修⼯期短，耗⽤⼯时少；⽤料省器材消耗少，修旧利废好；安全好不发⽣重⼤⼈⾝、设备事故，⼀般事故也少；多发电作到安全满发、稳发，经济运⾏。
各电⼚要按照以上的要求，对检修⼯作进⾏全⾯的评价，开展竞赛，表扬先进，努⼒创造新纪录，赶超国内外的先进⽔平。
第3条检修⼯作在党委领导下，由⼚长全⾯负责，并指定⼀位主管⽣产的副⼚长事总⼯程师具体组织管理，各职能部门和车间(分场)、班组按职责分⼯，密切配合，共同搞好。
⼯⼈要参加管理。
⼲部要深⼊现场，调查研究，参加劳动，有时解决问题。
职能部门要做到“三个⾯向”、“五到现场”。
第4条检修⼯作要以⼤庆为榜样，坚持“三⽼四严”的作风，建⽴明确的责任制，培养⼀⽀具有⾼度政治觉悟、严格劳动纪律、过硬技术本领、优良⼯艺作内的检修队伍，保证检修任务的顺利完成。
第5条检修⼯作要依靠群众，实⾏⼲部、⼯⼈、技术⼈员三结合。
⽣产⼈员要象战⼠受护武器⼀样受护设备。
运⾏⼈员要⽤好设备，并且参加检修，熟悉设备；检修⼈员要熟悉运⾏，修好设备。
两者要密切配合，加强协作。
第6条要围绕⽵产关键，积极开展技术⾰亲和技术⾰命，不断提⾼检修质量，改进设备，改进⼯艺，改进⼯具，提⾼检修机械化⽔平。
第7条邻近的电⼚，要积极创造条件，推⾏各种形式的集中检修。
第⼆章检修间隔、项⽬和停⽤⽇数第⼀节主要设备的检修间隔第8条设备检修的间隔，应根据设备的技术状况和部件的磨损、腐蚀、劣化、⽼化等规律，以及燃料、运⾏、维修等条件慎重地确定。
600MW机组检修规程热控部分2008-9-1 发布2008-9-1 实施XX国华粤电台山发电有限责任公司发布目录第一部分热工仪表检修第一章温度开关检修规程 (5)第二章数字显示仪表检修规程 (6)第三章双金属温度计检修规程 (7)第四章热电偶检修规程 (9)第五章热电阻检修规程 (12)第六章弹簧管式压力表检修规程 (15)第七章压力开关检修规程 (16)第八章ROSEMOUNT 3051,横河EJA压力（差压）变送器检修规程 (17)第九章数字式转速表检修规程 (18)第十章差压开关检修规程 (19)第十一章HONEYWELL压力（差压）变送器修规程 (21)第十二章氧量测试系统 (22)第二部分执行器检修规程第一章AUMA执行器检修规程 (24)第二章DZW电动头检修规程 (27)第三章气动执行器检修规程 (30)第四章ROTORK执行器检修规程 (35)第五章SIPOS 5 电动执行器检修规程 (37)第三部分DCS设备检修规程第一章DCS控制系统检修规程 (43)第四部分锅炉侧特有控制设备检修第一章给煤机控制检修规程 (63)第二章火焰检测系统检修规程 (65)第三章捞渣机控制检修规程 (67)第四章空压机控制检修规程 (70)第五章空预器间隙调节装置检修规程 (71)第六章红外线检测装置检修规程 (73)第七章锅炉“四管”泄漏监视装置检修规程 (74)第八章锅炉汽包水位监视装置检修规程 (75)第九章炉膛火焰监视装置检修规程 (76)第五部分汽机侧特有控制设备检修第一章DEH和MEH检修规程 (78)第二章TSI检修规程 (93)第三章旁路控制系统检修规程 (98)第四章ETS检修规程 (101)第六部分外围侧特有控制设备检修第一章PLC检修规程 (108)第一节胶球清洗系统检修规程 (108)第二节精处理系统检修规程 (113)第三节吹灰系统检修规程 (116)第二章BOP系统检修规程 (123)第一节化水系统检修规程 (127)第二节工业废水系统检修规程 (134)第三节制氯系统检修规程 (141)第四节除灰系统检修规程 (148)第五节除渣系统检修规程 (155)第六节空气炮系统检修规程 (162)第七节脱硫废水系统检修规程 (169)第一部分仪表检修规程第一章温度开关检修规程1.设备概况及参数我厂温度开关设计产品是美国的SOR温度开关和上海远东仪表厂HERION温度开关两种。
热工检修规程目录总则┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3 第一章热工测量仪表┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄8 第二章远控电动执行机构┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄29 第三章信号与保护装置┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄63 第四章热控回路中常用电气设备的检修与维护┄┄┄┄┄66总则1.热控仪表设备的检修、调校、试验是提高设备健康水平，保证安全发电、供电及经济运行的主要措施。
2.按厂生产技术管理制度规定，定期进行大修。
3.大、小修工作原则划分。
3.1大修：大修是完成全年生产计划，提高热控仪表健康水平的重要环节。
必须充分做好思想，技术、劳力、物资、试验的各项准备工作，及一次元件、系统、表计、调节部分、执行器的测试及检查检修、调校工作和技术革新、改造、建设性的项目的落实。
3.2小修：小修应重点对主要热控设备系统进行检修，调校测试，管道吹扫。
其余设备只作缺陷消除、加油等项工作。
如有应急工作和改进项目也可随小修进行。
3.3电子仪表设备小修应测试晶体管、晶体管放大器；需要更换的新晶体管，必须经过老化处理，更换管子的仪表应整机调试。
3.4对外计费仪表、主（重）要仪表、与经济指标有关的仪表，除大、小修工作以外，平时应按有关规定进行定期现场维护核定工作。
3.5检修校验周期。
3.5.1大、小修随主机班进行。
3.5.2辅机设备的热控仪表大修，每２年进行一次。
3.5.3主（重）要仪表的校验和评定级每季进行一次。
3.5.4与安全、经济有关仪表的校验工作每半年进行一次。
4.检修一般技术要求。
4.1对仪表外观要求：应达到规程技术要求。
4.2仪表一次元件、附属设备应安装合理、牢固，校验检查合格。
4.3压力表、变送器等安装位置高于或低于取样点时，校验应加水柱修正值P1=P±10H³r式中：P1－修正后的压力指示值（MPa）P－校验点压力指示分度值（MPa）H－仪表离取样点的垂直距离（m）r－取压管上方各点温度平均值液体密度（kg/m3）4.4 仪表、设备、系统绝缘电阻标准应达到下表1要求。
热控检修规程热工检修规程编制：审核：批准：目录总则 (1)第一篇检测仪表 (3)一、压力检测仪表 (3)二、温度检测仪表 (6)三、流量检测仪表 (10)四、水位测量仪表 (13)五、ZO-4III型氧化锆氧量分析仪 (14)第二篇变送器、调节单元 (17)一、变送器 (17)二、电动执行器 (18)第三篇信号与保护装置 (20)一、压力保护装置 (20)二、温度信号与保护装置 (21)第四篇自动调节系统 (22)一、给水自动调节系统 (22)二、温度自动调节系统 (23)三、辅助设备自动调节系统 (25)第五篇DCS系统维护 (27)一、DCS系统检修管理要求 (27)二、工程师站管理制度 (28)三、DCS系统日常维护 (29)附录Ⅰ:误差定义与计算 (31)总则1.1本规程适用于xxx热电有限公司的热工仪表及控制装置的一般性检修调校和日常维护工作。
1.2热工仪表及控制装置检修和调校的目的是恢复和确认热工仪表及控制装置的性能与质量；热工仪表及控制装置的运行维护原则是确保热工仪表及控制装置状态良好和工作可靠。
1.3机组设备完善和可控性良好，是热工仪表及控制装置随机组投入运行的重要条件。
当由于机组设备总是使热工仪表及控制装置无法工作时，仪表及装置不得强行投入运行。
1.4随机组运行的主要热工仪表及控制装置，其大、小修一般随机组大、小修同时进行；非主要热工仪表及控制装置的检修周期，一般不应超过一年；对于在运行中可更换而不影响机组安全运行的热工仪表及控制装置，可采用备用仪表及控制装置替换，进行轮换式检修。
1.5热工仪表及控制装置在机组启动前的现场调校，重点是对包括该仪表及控制装置在内的检测和控制系统进行联调，使其综合误差和可靠性符合机组安全经济运行的要求。
1.6不属于连锁保护系统的热工仪表及控制装置在运行中的就地调校，重点是检查和确认该仪表及控制装置的准确度、稳定度和灵敏度，使其工作在最佳状态。
1.7对随机组运行的主要热工仪表及控制装置，应进行现场运行质量检查，其检查周期一般为三个月，最长周期不得超过半年。
目录前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 计算机控制系统 (5)4.1基本检修项目及质量要求 (5)4.2实验项目与技术标准 (16)4.3计算机控制系统运行维护 (29)5检测仪表及装置 (36)5.1基本检修与校准 (36)5.2通用检测仪表检修与校准 (42)5.3温度检测仪表检修与校准 (59)5.4压力测量仪表检修与校准 (69)5.5液位测量仪表检修与校准 (75)5.6流量测量仪表检修与校准 (79)5.7分析仪表检修与校准 (85)5.8机械量仪表检修与校准 (104)5.9特殊仪表及装置检修与校准 (117)5.10称重仪表检修与校准 (131)前言为了统一设备检修的工艺质量，规范检修标准，保证机组安全经济的运行，特编写本规程。
本规程是根据我公司现有生产设备，以及依据相关的设备资料，制造工艺的有关规定和标准编制而成的。
本规程是我厂维修人员，承接我厂设备检修的单位人员进行工作的依据，是检修工艺方法及质量的标准和验收依据，是编写检修计划、作业指导书、材料预算、备品加工等工作的依据，也是新员工培训的重要教材之一。
检修部有关领导、工程专业技术人员、工作人员必须认真学习、熟悉并执行本规程。
本规程是试行阶段，由于编写条件的局限性，以及编写人员的水平所限，有不足之处敬请各领导指正，今后在积累检修经验、收集资料、意见的基础上，加以修正。
古交日月热电厂年月日火力发电厂热工自动化系统检修运行维护规程1范围本标准规定了火力发电厂热工自动化系统检修运行维护的内容、方法和技术管理应达到的标准。
本标准适用于火力发电厂已投产机组热工自动化系统的检修和日常运行维护工作。
2规范性引用文件省略3术语和定义下列术语和定义适用于本标准3.1 分散控制系统Distributed Control System (DCS)采用计算机、通信和屏幕显示技术，实现对生产过程的数据采集、控制和保护等功能，利用通信技术实现数据共享的多计算机监控系统，其主要特点是分散，操作显示集中，数据共享，可靠性高。
MEH-ⅢA 控制系统1 MEH-ⅢA 系统概述锅炉给水泵汽轮机是用于驱动大型电站锅炉给水泵，以满足锅炉给水的要求。
MEH控制系统为火力发电厂锅炉给水泵汽轮机数字电液控制系统，用于控制两台50%给水泵汽轮机。
驱动汽轮机的蒸汽来自两路汽源，一路是来自锅炉主蒸汽的高压汽源，另一路是主汽轮机的抽汽，即抽汽汽源。
MEH控制系统的主要任务是通过控制小汽轮机的转速来控制锅炉的给水流量。
在每路上设有主汽阀和调节汽阀各一个，当主汽轮机在25%负荷以下时，由于抽汽压力太低，所以全部用高压汽源，由高压调节汽阀HPGV来控制进入汽轮机的蒸汽流量，从而改变汽轮机的转速，控制给水泵的出水流量来满足锅炉给水量要求。
主汽轮机的负荷达到25%至40%时，由高压汽源和抽汽汽源同时供汽，主要由高压调节阀控制，低压调节阀LPGV基本上全开。
在40%负荷以上时，全部用抽汽汽源，由低压调节阀控制汽轮机的转速。
1.1工作原理为了提高给水泵汽轮机控制系统安全性和设备可用率，MEH控制系统是双机并列运行的，即A机和B机同时运行，互为热备用。
双机的软件和硬件完全相同。
由双机容错系统来检测故障并切换。
当一台故障时，则处于单机运行状态，仍能满足MEH控制器的各项功能，如软件发生故障，则在操作盘上按软件复位按钮，可在不改变控制器运行方式和输出的情况下使故障消除，恢复到双机并列运行状态。
每台机都设有转速自动控制回路。
在稳定工况下，转速与转速定值是相等的。
当外界出现扰动使转速发生变化时，与转速定值间就产生一个差值。
经过差值放大，PID运算后，得到一个控制量输出送到伺服板，经功率放大后，操纵伺服阀，使调节阀开度发生变化，改变进汽量，使转速与转速定值相等。
双机发生故障时，可通过调节汽阀阀位控制回路来控制汽轮机的转速。
在操作盘下按下阀位增加或减少按钮，使跟踪板输出控制量改变，送到伺服板，经功率放大后，操纵伺服阀开度发生变化，改变进汽量，汽轮机转速发生变化。
1.2 环境要求为保证MEH－IIIA控制系统长期运行，MEH－IIIA控制器应安装于空调机房内，操作盘安装于控制室内。
