贴片机CM402操作面解

CM402主要问题处理笔记.ppt

码的使用方式有详细的介绍。
NO.25 NO.30错误代码是反应元件外形尺寸不良。
CM402元件识别通常采用反射识别。在元件库设定PT200时REF号码没有明确
指明透射识别REF号码。机器上的REF库中有详细的说明。
PT200 提供的REF 号码是范围
187是透过识别。
生产元件识别不良的解决方法
此处为机器上REF库机器上的REF对51以后的REF号
原因是，如果此元件pickup position设定数值，那么此元件的吸着位置自动校正功能就会自动关闭。
Z(M)设定数值对此功能无影响。
对元件识别后画面的自动储存。（识别过和识别不过画面同时记录）
选择RECOG UNIT MAINT
选择FOR ADJ 此功能需用 SERVICE KEY

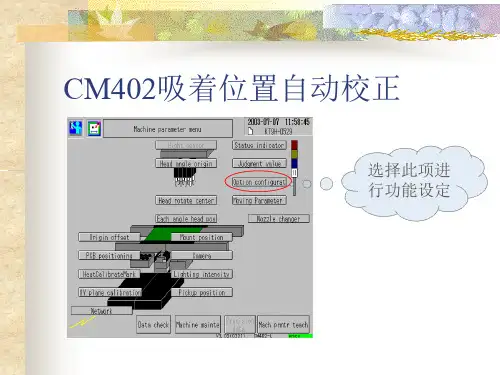

CM402吸着位置自动校正
选择此项进行功能设定
CM402吸着位置自动校正
打开此选项进行功能设定
在PICK UP LEARNING FEED BACK 设定为USE
使用此功能的注意事项 (CM402吸着位置自动校正)
机器选择在生产中吸着位置根据元件识别时得出的偏移补整量，进行自动吸着位置补正的功能。在CHIP DATA 的PICK UP position中不可设定任何数值。
进行此功能的设定，一定要用SERVICE KEY才可进行。 CM402识别画面自动记录数量是1048个画面。
进行ERROR SCRN选择
DISP OLINE—DATA LINE:599/599
NUM 253 ANS:43(11) L:1.600 W:0.800 A:-0.002 B:-0.112
REF:51 C+:1 +:145 H:1 PUT—1 CH:F+ SQ:1 SP1 LMP37

九松CM402L主操作面

PCB RECOG CAMERA XY ORIGN OFFSET
具体数值检测
移动到基准 MARK处
照相机角度校正 XY原点校正
标准值<0.02,调整 CAMERAθ角度
Z AXIS ORIGIN OFFSET(高度) OFFSET(高度高度)
全部NOZZLE 一起校正,需同时安装8个130 吸嘴
X Y上下夹紧
NOZZLE 下降
RECOG UNIT MAINTENANCE
识别不良画面
RING LOAD INFORMATION
当前电压及温度
MACHINE CONFIGURATION MENU
AGING模式设定机器时间设定 NG NOZZLE 设定背景灯光设定操作权限设定
BAD NOZZLE
NG NOZZLE
ADJUSTMENT SWITCH
清除设定(贴片模式)
CUSTOMIZING OPERATOR MODE
如果选中在操作员平台此功能隐藏
当选中时该拼板跳跃
坏板记号坐标,当识别不通时该板跳跃
MOUNT DATA
选择贴装HEAD
PRODUCTION DATA TEACH
PCB MARK TEACHING 贴装点 TEACHING
坏板MARK TEACHING
元件 TEACHING
吸着点TEACHING
PICK POSITION LEARNING

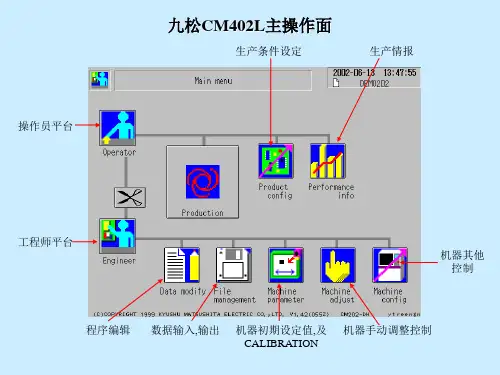

九松CM402L主操作面九松CM402L主操作面
生产条件设定生产情报
操作员平台
工程师平台机器其他控制
程序编辑
数据输入,输出
机器初期设定值,及 CALIBRATION

贴片机CM402操作说明 ppt课件

Panasonic
高速贴片机CM402/CM401
操作說明
1
主畫面
此畫面為CM402主畫面,分為 Operator,Engineer,Service三個 lever,Production為進入生產,Product config為生產前狀態確認,Performance info為生產情報,Data modify為生產資料,File management為檔案管理,Machine parameter為機器參數設定,Machine adjust為機器調整,Machine config為機器狀態
3
頂pin更換
按Pin change start將 pin的底座升起取出,待插好pin後放回底座並按Pin change complete
台車更換
按Gang change start, x,y 軸移到中間,將cover打開,再按下 Feeder base up則台車升起, 待完全升起後,將台車拉出,拔掉連接插頭
15
PCB 辨識
按Teach start 即會傳入 pcb並開始辨識
辨識完成後按 Recognition完成後在按 Complete,保存数据.
16
零件辨識
選擇要辨識的零件進行資料修正
選擇吸料的頭,辨識方向, 速度
17
零件資料
修正零件外型及吸料位置
選擇零件適用的REF code
18
零件辨識
此資料包括基版資料,料架排列,聯版資料,mark資料,吸嘴資料,裝著資料,生產模式,nozzle station資料,吸嘴資料庫,料架資料庫,辨識資料庫,資料檢查及生產資料校正
7
基版資料
寫入基板的長,寬,厚,定位,原點offset ,bad mark位置及之前已裝著零件最高度

CM402操作指导书

4.2.8.将机台” SERVO ”转至ON( I )的位置
4.2.9.选择”Shtr Close”键
4.2.10.其它三站依照4.2.3.之步骤更换吸嘴
4.3 Nozzle Change（更换吸嘴二）
4.3.1.选择”Product config”键
进入生产设定画面
4.3.2.选择”Nozzle arrangement”键吸嘴准备工作
4.2.3.选择TBL1, TBL2, TBL3, TBL4四站之一站
4.2.4.选择”Shtr Open”键
这时机器会置放吸嘴的吸嘴盒会打开
4.2.5.将机台” SERVO ”转至OFF(O)的位置
4.2.6.将吸嘴依照位置放置至吸嘴盒中
4.2.7.吸嘴放置完成，人员确认NOZZLE是否正确定位，检查外围是否有杂物，人员离开机台。
5.2
Feeder备料
6
Barcode对料系统
6.1
对料原理
1.机器外观
1.1外部图
1.信号指示灯
2.正面操作面板
包含：触摸式面板、操作按钮、
系统伺服马达开关
3.电源开关
4.正面安全盖
5.供料器置放区BF
6.供料器置放区AF
机台操作正面介绍
1.背面操作面板
包含：触摸式面板、操作按钮、
系统伺服马达开关
注意事项:
4.4.11.1.台车时推至机台外勿撞到机台及SENSOR固定座
4.4.11.2.勿拉扯到电源线
4.4.12.将电源连结线连接至
机台
注意事项:检查电源连结线
接头是否固定OK有无松动
4.4.13.按+Feeder base up键
动作说明:台车升起

贴片机CM402操作面解

M/C PRMTR HEATCALIBRATE MARK
• 机器自行通过CAAMERA检测机器在每次一个程序生产完后机器热变形后的误差. • 此记录的是机器在初始处设定机器自行找定的标准值.每次生产时都以此值进行对造自动进行当前机器状况的 OFFSET值的修改.
上海松下
16
CP/CPK的调整
• 用鼠标点亮BLOCK坐标 • 此处可进行拼板方向位置地修改. • 选按DATA SELECT进行生产.
选择实装头部条件实装
• • • • 选按HEADS 选择实装头部按回车进行实装生产注:在选此功能时确定元件地位置,和贴装情况,以防贴错.
贴装点地条件实装
• 选择某一贴装点进行选择性贴装. • 可通过元件名或元件编号或客户自编名进行查找.
• • • • • 三号头装上治具治具是白面治具每个头做一次. 注:治具表面应擦干净检测数据机器自动记录到M/C PRMTR MUNE---LIGHING INTENSITY--REAR SIDE--(REAR SIDE LAMP3 --SHADOW=检测后LAMP LEVEL＋10 ) FRONTSIDE (LAMP3----SHADOW== 检测后 LAMP LEVEEL ＋10 )
M/C PRMTR TEACH CHPI RECOG CAMERA
• • • • • • • • 拆下全部的吸嘴先拆下三号吸嘴的HOLD装上治具.注:弹簧一定要装上去. ⊙±0.05MM CAMERA ANGLE TEACH---RECOG POSN TEACH---机器提示治具换位. 在进行RECOG POSN TEACH时出现识别错误,原因主要是照明亮度.在LIGHTING INTENSITY进行 LAMP亮度调整. 三号吸嘴的检查结果⊙±0.05MM 别的吸嘴的检查都一三号吸嘴为基准,别的吸嘴的⊙误差不定. 三号吸嘴按步骤全做.六号吸嘴按RUN.5,1.2.4.7.8吸嘴NOZZLE ANGLORG OFFSET---JIG SETTING.

SMT松下贴片机CM402操作机台说明书介绍

４．２．电源投入
４．２．１电源开关返回ＯＮ。（图１０）
４．２．２如图１０，３分钟左右主菜单的初期画面启动
各操作不用功能键，用触摸画面来完成。
OF
ON
电源开关(图 1 0 )
图１１
功能
操作员工程员生产生产设定
生产情報
表示操作员模式从操作员模式切换到工程员模式（需要输入密码）开始自动运转必要项目确认后、使用
对生产确认必要的设定和动作
显示自动运转中得到的情报（对确认生产状况有效）
数据修正
生产数据的編集和ＴＥＡＣＨ
5.4.6 ＳＥＲＶＯＯＮ。
5.4.7 点击操作面板的 SHUTTER 闭键。
ＵＮＬＯＣＫ开关＋
5.4.8 点击下功能键的
返回键、返回主菜单。
５．５．异形ＨＥＡＤ吸嘴确认５．５．１点击主菜单「生产设定」、出现生产设定菜单
5.5.2 点击吸嘴设定。
E . 按 shuttle 开,取出吸嘴.
F、吸嘴拆卸动作结束后、点击下功能键的键，返回主菜单
返回
５．１．２异形吸嘴Ａ、点击主菜单的［工程」键、出现密码输入界面。
?
?
５．２．确认生产数据
４．１．４切割ＴＡＰＥＢＯＸ的清扫（图８）。
４．１．５非常停止开关的解除（图９）。
1)伺服? OFF 确认(图 5)
2)? ? ? 异物确认(图 6)
3)CHIP 品废弃BOX的清扫（图 7)
4)剩余 TAPE BOX 的清扫(图 8)
5)非常停止开关的解除(图 9)
5.3.3 按住操作面板的ＵＮＬＯＣＫ键、点击「下受 PIN 交换开始」。 5.3.4 传送带会自动的变宽，变成下部 BLOCK 上升、下

CM402 机械调整2

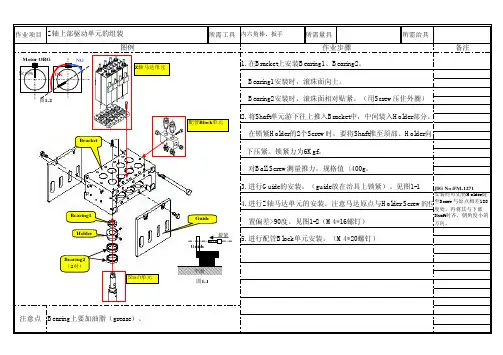

BracketBearing1平面Ｓｈａｆｔ单元11 22支架Ｂｌｏｃｋ荷重控制器Sensor Dog备注注意点3. Chip recoy cameraθaxis OriginOffset （Parts Camera 角度补正需要使用专用JIG 。

将JIG 置于3号Head 上进行测定。

JIG No:FM-07249. 对机器的精度进行测定。

在测定之前先进行机器预热，Aging 方式工作30分钟。

1. PCB recog camera Xyaxis OriginOffset需要将PCB Camera 角度调整至0.02以内。

2. Z Axis origin offset （Z 轴的高度补正）使用1003吸嘴进行测量。

8. 进行Head （Z T ）axis 的版本升级Machine Parameter-->Machine mainte-->Machine information选择Head （Z Θ）axis--〉Update Start图例作业步骤本为0.95。

（A Stage 使用多功能头）作业项目多功能Head Unit 的改造所需工具内六角棒所需量具所需治具ＦＭ－０７２４ＦＭ－１０７４ＦＭ－１１３６备注注意点作业项目多功能Head Unit 的改造所需工具内六角棒所需量具所需治具图例作业步骤在theta 回原点后，检查吸嘴定位爪在左侧，否则theta 回转需要使用专用JIG 。

吸嘴置于3号Head 上。

7. Load Head （贴装的荷重测量）JIG 置于3号Head 上。

5. Light intensity （Part Camera LED 灯光测定）180度后进行下一步精度测定。

4. PCB positioning Mount height （PCB 位置和贴装高度检测）a.点击Load Head 菜单。

b.进行工作台选择、JIG 的放置。

将治具放入测量的工作台。

治具电源借用台车Feeder 电源。

CM402设备精度调整(DOC 65页)

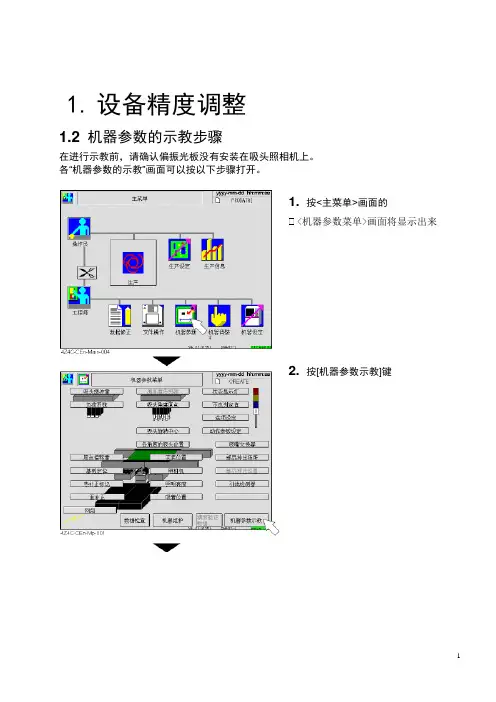

1.设备精度调整1.2 机器参数的示教步骤在进行示教前，请确认偏振光板没有安装在吸头照相机上。

各“机器参数的示教”画面可以按以下步骤打开。

1. 按<主菜单>画面的<机器参数菜单>画面将显示出来2. 按[机器参数示教]键3. 按操作面板的<机器参数的示教菜单>画面将显示出来4. 按进行示教的参数键此处举一个例子，按[基板识别照相机XY 轴原点偏移量]键5. 选择进行示教的工作台6. 按照画面的提示，开始机器参数的示教1.2.1 基板识别照相机·XY 轴原点偏移量1. 按[基板识别照相机XY 轴原点偏移量]键2. 选择示教工作台3. 按操作面板的+ [固定标志位置移动]键吸头照相机将移动到标记位置4. 按操作面板的+ [照相机角度示教]+ [XY 轴原点偏移量照相机倍率示教]键。

重复步骤2. ~ 5 的操作，在其它工作台上也要进行同样的操作。

6. 按功能键。

回到<机器参数示教菜单>画面1.2.2 Z 轴原点偏移量A) 高速吸头(8 个吸嘴) 时A)在使用8 根130 号吸嘴时(整体示教)1. 按[Z 轴原点偏移量]键2. 选择示教工作台3. 按操作面板的+ [原点复归]键5. 将伺服开关置于OFF状态6. 打开安全盖7. 在整个吸嘴位置上安装130 号吸嘴8. 关闭安全盖9. 将伺服开关置于ON 状态11. 按操作面板的+ [卸下夹具]键12. 将伺服开关置于OFF 状态13. 打开安全盖14. 取下吸嘴15. 关闭安全盖16. 将伺服开关置于ON 状态重复步骤2. ~ 16.的操作，在其它工作台上也要进行同样的操作18. 按操作面板的+ [执行]键B) 使用1 根130 号吸嘴时(每个吸嘴的示教)1. 按[Z 轴原点偏移量]键2. 选择示教工作台3. 按[每个吸嘴]键4. 按操作面板的+ [原点复归]键5. 按操作面板的+ [量具设置]键7. 打开安全盖8. 在画面所显示的吸嘴位置上安装130 号吸嘴9. 关闭安全盖10. 将伺服开关置于ON 状态11. 按操作面板的+ [高度原点示教]键12. 重复步骤5. ~ 11.的操作，在吸嘴位置2到吸嘴位置8 之间进行示教13. 按操作面板的+ [卸下夹具]键14. 将伺服开关置于OFF 状态15. 打开安全盖16. 取下吸嘴17. 关闭安全盖18. 将伺服开关置于ON 状态重复步骤2. ~ 18.的操作，在其它工作台上也要进行同样的操作19. 按功能键20. 按操作面板的+ [执行]键吸头移向原点位置B) 多功能吸头(3 个吸嘴)时A) 使用3 根1003 号吸嘴时(整体示教)1. 按[Z 轴原点偏移量]键。

CM402元件教示与识别培训教材解读

2.1 轮廓识别形状一览轮廓识别根据形状规定了参考编号。请参阅与各形状相对应的个别项目。轮廓识别形状一览表如附表所示。 ① 形状编号 ② 对象形状对象外形形状 ③ 类别（具体部品）符合该形状的部品指芯片数据程序库的类别。 ∗ 因“类别”表示标准的示例，所以有形状特殊而不能识别的部品，也有虽是其它形状能够识别的部品。 ④ 参考编号
二、编制轮廓识别数据
�� 轮廓识别形状一览表−1 <方形形状> ∗ 长边 ÷ 短边 ≤ 1.2 时，为正方形。 ∗ 长边 ÷ 短边 ≥ 1.2 时，为长方形。见附表1 轮廓识别形状一览表−2 <微型模型> 见附表2 轮廓识别形状一览表－3 <动力微型模型（电力型）> 见附表3 轮廓识别形状一览表－4 <多引线型（整体识别）> 见附表4 轮廓识别形状一览表－5 <特殊型> 见附表5和6
3. 进行电阻的正反面反转检查时，请使用No.89 (放射) 。 (条件1) 表面的玻璃层涂部为黑色，并应在部品中央部全体没有写入无反射文字。吸嘴尖端部不是黑色时，请使用比部品要小的吸嘴。 4. 特意指定利用反射照明/透过照明的识别方法时，请使用No.88 (反射) /No.157 (透过)。 5. 使用No.55 ~ 56 的0603 尺寸部品时，因为吸着位置有限制，识别结果的XY 也产生限制。 (识别XY 极限) 部品L 方向: ±0.2 [mm] 部品W 方向: ±0.1 [mm] HGR14-C-PMA01-A02-01
三、按形状输入数据项目
⑩（备注） 1. 左右的引线宽度不同时，输入宽的一侧。右图示例中，输入W1。 2. 引线部的影子从铸型脱离或铸型为透明时，请使用No.76。是只检测2pin 的引线尖端的检测方法。

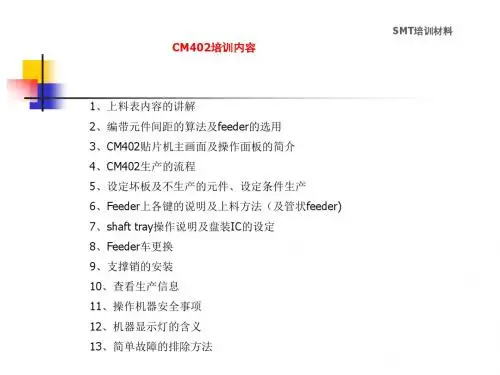

松下CM系列贴片机操作员培训资料

10、查看生产信息
11、操作机器安全事项 12、机器显示灯的含义 13、简单故障的排除方法
SMT培训材料
一、上料表内容的讲解
上料表
L-left 左边 R-right右边
间距“8*4”是指料带宽度8mm,间距为4mm
物料上Part No.一定要与上料表完全一致否则不能使用，特殊情况须经管理人员同意以后方可使用
条件生产5.8
进入下图画面
序列：选定贴装的具体位置部品：选定贴装的具体物料区块：选定贴装的具体小板
吸头：选定贴装的具体贴装头
SMT培训材料
六、 Feeder上各键的说明及上料方法（及管状feeder)
1、Feeder开关 LED功能
INTFCOM1
SMT培训材料
六、 Feeder上各键的说明及上料方法（及管状feeder)
SMT培训材料
三、CM402主画面的简介
SMT培训材料
CM402机器操作面板
SMT培训材料
CM402机器操作面板
SMT培训材料
CM402机器接触面板
SMT培训材料
CM402机器接触面板
SMT培训材料
四、CM402的生产流程
1、生产流程
生产流程2
准备----机器启动----生产开始----部品的补给----生产结束 2、开机如右图将电源开关打到ON的位置
4、Panasonic的贴片机CM402 CM602 CM401 CM101使用的是电动feeder，物料间距是在程序中设好的，不用操作员再去调整，但是生产新产品时必须核对程序中的间距与物料的实际间距是否一致，如有问题则要求技术人员立即更正
确认胶带、纸带
点击

CM402(中文版)

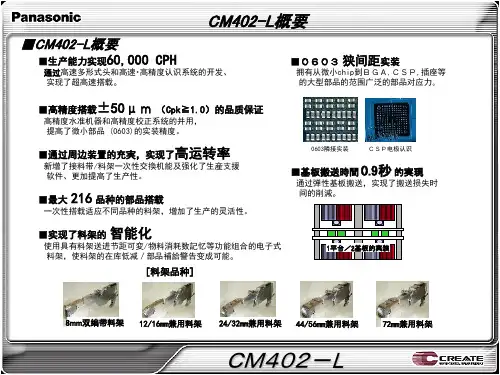

・180,000 CPH／7.05ｍ…３ｘCM402（高速）・ 17,140 CPH／2.35ｍ…CM402（多功能）・基板搬送時間…0.9ｓ（～240㎜）・料架可接料带・双导轨
PT200 控制整线
CM402-L CM402-L CM402-L CM402-L （多機能）
■ 品质
・0603实装…狭隣接实装・实装精度：CM402 (高速）…±0.050（Ｃｐｋ ≧1.0）：CM402(多功能)…±0.035（Ｃｐｋ≧1.0）
基板搬送等待時間０
■切换顺序
画面操作选择传输带切换方式画面操作手前側轨道自动宽度调整手作业里侧轨道移動→螺钉固定手作业基板定位销／安装基板支撑板
ＣＭ４０２－L
CM402-L通用性
■ 通用性…托盘部品对应
３．侧滑式托盘供料器
■规格速度（同一托盘～）托盘切换時間托盘品種运转中的部品補給 4 秒／2個 Max4.5秒…1～第20段切换・托盘对象部品、遵循下記条件。 ①通过标准吸嘴吸取，部品上部有吸着面 ②部品在托盘中座姿良好・本体側部品供給装置安装，使用托盘供料器安装槽。・购入后客户可安装。
多功能头
■小型高精度Ｚ&θ軸独立控制头节省空间＆轻量化、实现高速高精度的通用性。 ■搭載荷重控制头在头中组装有感压气缸，控制吸嘴先端的圧力搭載荷重 0.5N～28N ■吸嘴数量：３根／头
■头交換時間…３０分/１头：含吸嘴交换器交換部品交換時間约1.2H TOTAL交換時間：≒9 h／台・头交換（机械部）：≒1.2 h／head×4≒5 h ・校正：≒1.0 h／head×4≒4 h ※交換者为KME 工程师
２．高速&低冲击搬送

CM402操作说明书

１．适用本作业标准适用于松下机器会社(株)生产的模块型高速多机能CHIP MOUNTER CM402-L的操作。

２．装置概要利用高速复合置件头系统，高速搭载CHIP部品的模块型高速CHIP MOUNTER。

利用部品认识系统、校准机能以及高速低振控制、实现部品的高速高精度实装。

３．全体构成图3.1．全体图图１3.2.操作面板开关作用开始生产，以及从暂时停止状态到再启动时使用暂时停止生产時（SINGLE STOP ）使用机器开动的按键、为防止危险、要与这个开关同时使用。

按下此键，控制面板的左上显示，表示触摸锁定。

未使用控制面板的背景灯点灯。

背景灯在一定时间内不操作的话会自动黑屏又、黑屏的时间可以变更操作面板以及触摸面板操作的场合、进行前面和后面的切换场合使用（按下去的话会点灯、才可以使用）。

根据SERVO OFF 、操作面板的操作变成无效的场合、点灯。

触摸面板的背景灯熄灭的场合点灯。

ＳＥＲＶＯ（伺服开关）马达的伺服开关。

在机械内部进行作业的场合、一定要把开关打倒ＯＦＦ的位置，、再进行作业。

开始生产的场合要把全面・后面的伺服开关都打倒ＯＮ的位置。

ＥＭＥＲＧＥＮＣＹＳＴＯＰ（非常停止）让机械紧急停止的开关。

按下去机械停止。

重起的场合拉这个开关就要解除。

3.3.触摸面板①操作界面②非常停止按钮（2个位置）图２NO. 名称説明１上功能键仅Ｆ１使用（Ｆ２～Ｆ８未使用）２阶层、模式、菜单名显示区域现在有显示的画面是什么状态，由各项目和图标表示图标是主菜单与相同的显示例）上记画面的场合操作员模式生产中、表示单个停止３年月日时间、数据名显示表示区域现在的年月日、时间、数据名等表示４状态表示、开关、信息区域装置的状态或信息、进行操作的开关等显示５著作权、系统版本、画面名表示区域画面的著作权、系统的版本、显示画面名６下功能键经常使用的机能3.4．功能键说明上功能键功能附加显示阶段切换显示附加的阶段替换键按住，就从Ａ阶段切换到Ｂ阶段下功能键功能画面印刷显示画面的HARD COPY KEYCOPY内容是由与ＰＴ连接的打印机打印的下功能键功能附加认识画面、在触摸面板上显示附加。

贴片机CM402操作说明.ppt

14
PCB 辨識
按Teach start 即會傳入 pcb並開始辨識
辨識完成後按 Recognition完成後在按 Complete,保存数据.
15
零件辨識
選擇要辨識的零件進行資料修正
選擇吸料的頭,辨識方向, 速度
16
零件資料
修正零件外型及吸料位置
選擇零件適用的REF code
17
零件辨識
Vacuum check:吸著壓力檢測;Filter clean:過濾器清潔
28
機器調整畫面
各軸回原點
各軸回原點按 unlock再按start
29Leabharlann 軌道調整輸入W的值,按下Run 即可調整軌道
吸著裝著動作
先選擇table和head或 pcb camera,再選擇裝著,吸著,辨識的位置
30
軸移動
3
零件使用
輸入生產PCB的數目,按Run, 則會顯示出各料站所需的數量
運作狀態
1.Both side mount:贴装底面已装着元件的PCB
2.Auto nozzle change suspention:是否使用 nozzle station
4
料架設定檢查
檢查料架設定是否正確
蓝色：正确灰色：未设置黄色：料架型号错
說明各table料架的位置,型式,skip;零件名,包裝,剩餘量,角度定義,重吸次數
Change為更改parts資料
7
Occupancy
顯示目前生產料架的位置
已完成零件資料
顯示已完成零件資料
8
角度定義
零件角度定義
連板資料
連板和bad mark的座標及offset角度定義

CM402操作手册 (NXPowerLite)

1.外觀認識:
警示燈安全蓋
料站
電源開關
1.外觀認識:
觸控面板:
用于操控機器
1.外觀認識:
操作面板:
用于使機器投入生產,停機及其它操作
伺服開關:
用于開關伺服電源
緊急停止按鈕:
按下此按鈕可使機器緊急停機
2.功能認識:
電氣要求﹕
電源: 3Φ
AC 400V± 20V
(AC 200 ± 10V ) 50HZ 氣源: 0.49~0.78MPa
场合下进行画面切换，复归原点
5.) 画面成为原点复归画面
1.開機程序:
電源投入:
6.) 原点复归完了的轴、由
ＯＫ显示、
画面就切换到下一操作画面 7.) 下功能键的返回键按下去，又返回主菜单。
2.關機程序:
自動運轉停止:
生产的基板完了确认前工程及后工程没有问题、点击操作面板的
点击下功能键的返回键、返回主菜单。
SMT三大關鍵工序:
印刷貼片
回流焊
1.貼片工站的基本認識:
貼片工站是ＳＭＴ流程中的第二個關鍵工站，零件的精准程度與操作人員的熟練程度直接
影響產品的品質和產線的生產
效率，因此熟練掌握貼片機的操作是提升ＳＭＴ生產效率的關鍵。
2.貼片技術介紹:
SMT生產中貼片技術通常是指用一定的方式將片式元件準確地貼裝到PCB指定位的位置.
「下受PIN交换」。
5.換線作業步驟:
支撐PIN安裝:
3.) 按住操作面板的ＵＮＬＯＣＫ
键、点击「下受PIN交换开始」。 4.) 传送带会自动的变宽，变成下
部BLOCK上升、下部BLOCK取
出的状态。 5.) 为安全进入机器内部、

SMT松下贴片机CM402操作机台说明书介绍

４．２．电源投入
４．２．１电源开关返回ＯＮ。（图１０）
４．２．２如图１０，３分钟左右主菜单的初期画面启动
各操作不用功能键，用触摸画面来完成。
OF
ON
电源开关(图 1 0 )
图１１
４．１．４切割ＴＡＰＥＢＯＸ的清扫（图８）。
４．１．５非常停止开关的解除（图９）。
1)伺服? OFF 确认(图 5)
2)? ? ? 异物确认(图 6)
3)CHIP 品废弃BOX的清扫（图 7)
4)剩余 TAPE BOX 的清扫(图 8)
5)非常停止开关的解除(图 9)
左上显示，表示触摸锁定。
未使用
控制面板的背景灯点灯。
背景灯在一定时间内不操作的话会自动黑屏
Байду номын сангаас
又、黑屏的时间可以变更
操作面板以及触摸面板操作的场合、进行前面和后面的切换场合使用（按下去的话
会点灯、才可以使用）。
根据ＳＥＲＶＯＯＦＦ、操作面板的操作变成无效的场合、点灯。触摸面板的背景灯熄灭的场合点灯。ＳＥＲＶＯ（伺服开关）
图１３．２．操作面板
①操作界面
②非常停止按钮（2 个位置）
开关
作用
开始生产，以及从暂时停止状态到再启动时使用
暂时停止生产時（ＳＩＮＧＬＥＳＴＯＰ）使用
机器开动的按键、为防止危险、要与这个开关同时使用。按下此键，控制面板的
５．生产准备５．１．拆卸吸嘴５．１．１高速吸嘴Ａ、主菜单的［生产设定」键按住、出现生产设定菜单
B、按一下吸嘴? ? ?
C、按住? ? 面板的
U N L O C K 开关? 再点击吸

CM402操作员教材

Each of Us Acting with the Spirit of a Founder
ideas for life ideasfor life
QUANTA
二十三. 二十三. Tape feeder 宽度的调整方法：
12&16 mm feeder通过 feeder通过调节附加挡片实现共用 1 2
ideas for life ideasfor life
QUANTA
九. 支撑pin更换菜单：支撑pin更换菜单：
Each of Us Acting with the Spirit of a Founder
ideas for life ideasfor life
QUANTA
十. 台车交换菜单：台车交换菜单：
Each of Us Acting with the Spirit of a Founder
ideas for life ideasfor life
QUANTA
十一. 传板菜单：十一. 传板菜单：
Each of Us Acting with the Spirit of a Founder
ideas for life ideasfor life
QUANTA
Each of Us Acting with the Spirit of a Founder
ideas for life ideasfor life
QUANTA
Each of Us Acting with the Spirit of a Founder
ideas for life ideasfor life
Each of Us Acting with the Spirit of a Founder
