怎么样配置交换机T R U N K(端口汇聚)怎么样配置交换机TRUNK（端口汇聚）“TRUNK”的三个意思不要混淆您知道三层交换机技术中常提到的TRUNK是什么意思么？在技术领域中把TRUNK翻译为中文是“主干、干线、中继线、长途线” ，不过一般不翻译，直接用原文。

而且这个词在不同场合也有不同的解释：1、在网络的分层结构和宽带的合理分配方面，TRUNK被解释为“端口汇聚”，是带宽扩展和链路备份的一个重要途径。

TRUNK把多个物理端口捆绑在一起当作一个逻辑端口使用，可以把多组端口的宽带叠加起来使用。

TRUNK技术可以实现TRUNK内部多条链路互为备份的功能，即当一条链路出现故障时，不影响其他链路的工作，同时多链路之间还能实现流量均衡，就像我们熟悉的打印机池和MODEM池一样。

2、在电信网络的语音级的线路中，Trunk指“主干网络、电话干线”，即两个交换局或交换机之间的连接电路或信道，它能够在两端之间进行转接，并提供必要的信令和终端设备。

3、但是在最普遍的路由与交换领域，VLAN的端口聚合也有的叫TRUNK，不过大多数都叫TRUNKING ，如CISCO公司。

所谓的TRUNKING是用来在不同的交换机之间进行连接，以保证在跨越多个交换机上建立的同一个VLAN 的成员能够相互通讯。

其中交换机之间互联用的端口就称为TRUNK端口。

与一般的交换机的级联不同，TRUNKING是基于OSI第二层摹＜偕杳挥蠺RUNKING技术，如果你在2个交换机上分别划分了多个VLAN（VLAN也是基于Layer2的），那么分别在两个交换机上的VLAN10和VLAN20的各自的成员如果要互通，就需要在A交换机上设为VLAN10的端口中取一个和交换机B上设为VLAN10的某个端口作级联连接。

VLAN20也是这样。

那么如果交换机上划了10个VLAN就需要分别连10条线作级联，端口效率就太低了。

当交换机支持TRUNKING的时候，事情就简单了，只需要2个交换机之间有一条级联线，并将对应的端口设置为Trunk，这条线路就可以承载交换机上所有VLAN的信息。

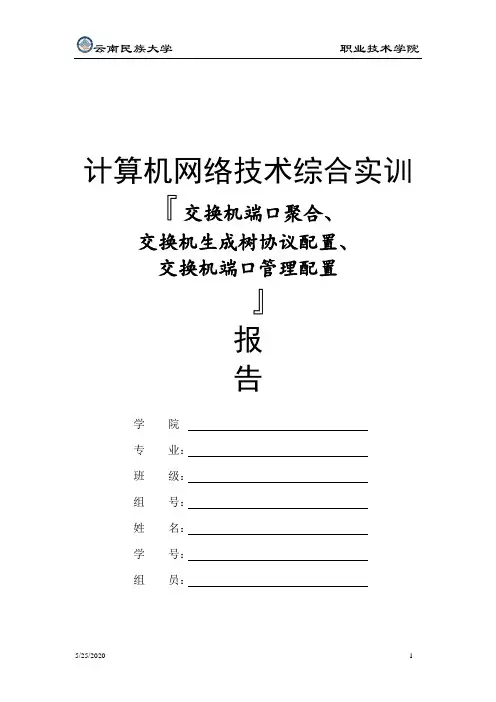

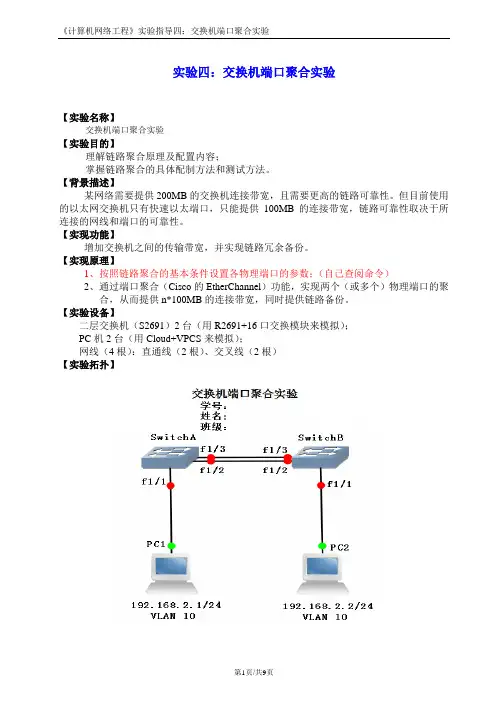

计算机网络技术综合实训『交换机端口聚合、交换机生成树协议配置、交换机端口管理配置』报告学院专业：班级：组号：姓名：学号：组员：第一部交换机端口聚合一、实训目的掌握在交换机上端口聚合的方法掌握交换机端口聚合的配置方法及配置命令二、实训所需设备交换机两台、计算机两台、网线数根。

三、实训原理及拓扑图原理：端口聚合是将几个链路作聚合处理，增加交换机之间的连接带宽，避免网络瓶颈。

这几个链路必须同时连接两个相同的设备，不需从新布线。

可以绑定任何相关的端口，课随时取消，灵活性很高的链路聚合可以提供负载能力以及系统容错。

拓扑图：四、实训的内容1、规划交换机使用哪几个端口进行链路聚合的配置。

2、在计算机上配置相同网段的IP地址，然后互相使用Ping命令查看相互通信情况。

3、对交换机按照规划端口进行链路聚合的配置。

4、使用Ping命令，观察Ping后的结果5、用Show命令查看链路聚合的的配置。

五、实训步骤1、查看交换机配置情况清除不需要的配置及检测到网络广播风暴。

如图1和图2所示，图1 交换机配置情况图2 网络广播风暴2、进行实训链路连接。

、在计算机1上，单击【开始】|【程序】|【附件】|【通讯】|【超级终端】命令，选择端口连接，进行带外管理配置。

3、对交换机输入配置命令，如图3所示图3 验证交换机1的端口聚合4、在计算机2上，单击【开始】|【程序】|【附件】|【通讯】|【超级终端】命令，进行命令配置，同样验证端口聚合的情况。

第二部分交换机生成树协议配置一、实训目的1、了解广播风暴及其危害，并尝试产生广播风暴，观察交换机状态。

2、掌握跨交换机生成树的配置方法和配置命令3、理解生成树的工作过程，并对交换机端口是否阻塞进行判断。

二、实训所需设备两台交换机、网线数根、配置计算机两台三、实训原理1、桥接链路的危害在两台交换机之间，如果存在两条以上的链路，就必须形成环路，交换机并不知道图和处理，只是周而复始地转发帧，形成四循环。

交换机的端口聚合配置技术原理1）端口聚合（又称为链路聚合)，将交换机上的多个端口在物理上连接起来，在逻辑上捆绑在一起，形成一个拥有较大宽带的端口，可以实现负载分担，并提供冗余链路。

2）端口聚合使用的是EtherChannel特性，在交换机到交换机之间提供冗余的高速的连接方式。

将两个设备之间多条FastEthernet或GigabitEthernet物理链路捆在一起组成一条设备间逻辑链路，从而增强带宽，提供冗余。

3）两台交换机到计算机的速率都是100M，SW1和SW2之间虽有两条100M 的物理通道相连，可由于生成树的原因，只有100M可用，交换机之间的链路很容易形成瓶颈，使用端口聚合技术，把两个100M链路聚合成一个200M的逻辑链路，当一条链路出现故障，另一条链路会继续工作。

4）一台S2000系列以太网交换机只能有1个汇聚组，1个汇聚组最多可以有4个端口。

组内的端口号必须连续，但对起始端口无特殊要求。

在一个端口汇聚组中，端口号最小的作为主端口，其他的作为成员端口。

同一个汇聚组中成员端口的链路类型与主端口的链路类型保持一致，即如果主端口为Trunk端口，则成员端口也为Trunk端口；如主端口的链路类型改为Access端口，则成员端口的链路类型也变为Access端口。

5）所有参加聚合的端口都必须工作在全双工模式下，且工作速率相同才能进行聚合。

并且聚合功能需要在链路两端同时配置方能生效。

6）端口聚合主要应用的场合：交换机与交换机之间的连接：汇聚层交换机到核心层交换机或核心层交换机之间。

交换机与服务器之间的连接：集群服务器采用多网卡与交换机连接提供集中访问。

交换机与路由器之间的连接：交换机和路由器采用端口聚合解决广域网和局域网连接瓶颈。

服务器和路由器之间的连接：集群服务器采用多网卡与路由器连接提供集中访问实验设备Switch_2960 2台；PC 4台；直连线实验设备配置PC0设置192.168.1.2255.255.255.0PC1设置192.168.1.3255.255.255.0实验验证。

华为交换机端口聚合
工具/原料
电脑一台
方法/步骤
首先，打开我们的网卡设置界面，确保我们的ip地址与交换机的管理ip地址在同一个网段
我们在浏览器的地址栏上输入交换机的管理ip，输入正确的账户密码
点击主界面右边的选项进入端口管理界面
在右边的界面我们看到有端口限速的选项我们点击进去会看到我们这个交换机下面的多有端口的带宽情况，默认情况下是不限速的
我们点击其中一个我们需要限制的端口进去输入我们需要限制的带宽，我们在这里可以限制某个端口的上行和下行带宽，输入完毕后点击确定带宽限制完毕
感谢您的阅读，祝您生活愉快。

华为交换机聚合端口配
置实例
集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
华为交换机聚合端口配置实例
聚合端口的作用：提高网络链路的负载均衡，提高网络的数据传输的可靠性。

聚合端口带宽相当于组合端口的带宽总行。

比如吞吐量为100M的端口，4个端口聚合就是400M。

实例如图1-1：
1-1
网络环境：交换机LSW1、LSW2，目的分别将两台交换机LSW1与LSW2的两个端口聚合成一条链路。

1-2
首先创建聚合端口，如图1-2命令。

接着将LSW2的端口加入聚合端口，如图1-3命令
1-3
同样将LSW2 的G0/0/1,端口加入eth-trunk 1
查看聚合端口包含的接口命令是：dis trunk..... Eth-trunk 1(如图1-4)
1-4。

交换机端口汇聚操作方法
交换机端口汇聚操作方法如下：
1. 首先，将需要汇聚的端口设置为Trunk（汇聚）模式。

在交换机的管理界面或命令行界面中，找到对应的端口配置选项，将其设置为Trunk 模式。

Trunk 模式允许传递多个VLAN 的数据。

2. 接下来，选择一个VLAN 作为Trunk 的本地VLAN。

这是你想要在交换机上配置的VLAN，并且可以在Trunk 模式下传递给其他设备。

在交换机的管理界面或命令行界面中，找到VLAN 配置选项，将其设置为本地VLAN。

3. 配置Trunk 端口的允许VLAN。

在交换机的管理界面或命令行界面中，找到Trunk 端口的配置选项，配置允许通过Trunk 端口的VLAN。

可以选择允许所有VLAN 通过，或者限制只允许特定的VLAN 通过。

4. 如果需要，配置VLAN 标记选项。

有些交换机支持VLAN 标记功能，即将传递的数据进行标记以区分不同的VLAN。

在交换机的管理界面或命令行界面中，找到VLAN 标记配置选项，并根据需要进行配置。

5. 最后，保存并应用配置。

在交换机的管理界面或命令行界面中，找到保存配置的选项，并将配置应用到交换机上。

确认配置成功应用后，Trunk 端口即可开始汇聚工作，传递多个VLAN 的数据。

请注意，不同品牌和型号的交换机可能具有不同的配置方法和选项，以上是一般的操作步骤，具体操作需参考交换机的用户手册或官方文档。

交换机的Telnet远程登陆配置目标●掌握采用Telnet方式配置交换机的方法。

背景●在设备机房对交换机进行了初次配置后，希望以后可以对设备进行远程管理。

现要在交换机上做适当配置。

技术原理●配置交换机的管理IP地址（计算机的IP地址与交换机管理IP地址在同一个网段）：●在2层交换机中，IP地址仅用于远程登录管理交换机，对于交换机的运行不是必需，但是若没有配置管理IP地址，则交换机只能采用控制端口console进行本地配置和管理。

●默认情况下，交换机的所有端口均属于VLAN1，VLAN1是交换机自动创建和管理的。

每个VLAN只有一个活动的管理地址，因此对2层交换机设置管理地址之前，首先应选择VLAN1接口，然后再利用IP address配置命令设置管理IP地址。

●为telnet用户配置用户名和登录口令：●交换机、路由器中有很多密码，设置对这些密码可以有效的提高设备的安全性。

●switch(config)# line vty 0 4表示配置远程登录线路，0~4是远程登录的线路编号。

●switch(config-line)# login 用于打开登录认证功能。

●switch(config-line)# password 5ijsj //设置远程登录进入访问的密码步骤●新建Packet Tracer拓扑图●配置交换机管理ip地址●Switch(config)# int vlan 1●Switch(config-if)# ip address **IP** **submask***●配置用户登录密码●Switch(config)# enable password ******* 设置进入特权模式的密码●Switch(config)# line vty 0 4●Switch(config-line)# password 5ijsj●Switch(config-line)# login设备Switch_2960 1台；PC 1台；直连线；配置线PC0设置192.168.1.2255.255.255.0192.168.1.1PC1设置192.168.1.3255.255.255.0192.168.1.1PC0桌面上的终端Switch>En //进入特权模式Switch#conf t //进入全局配置模式Switch(config)#inter vlan 1(默认交换机的所有端口都在VLAN1中)//创建并进入VLAN 1的接口视图Switch(config-if)#ip address 192.168.1.1 255.255.255.0//在VLAN 1 接口上配置交换机远程管理的IP地址Switch(config-if)#no shutdown //开启接口Switch(config-if)#exit//回到全局配置模式Switch(config)#line vty 0 4 //进入远程登录用户管理视图，0-4个用户Switch(config-line)#login //打开登录认证功能Switch(config-line)#password 5ijsj //配置远程登录的密码为5ijsj，密码明码显示Switch(config-line)#privilege level 3 //配置远程登录用户的权限为最高级别权限3 Switch(config-line)#end //退出到特权模式Switch#show run //显示当前交换机配置情况PC0桌面选项卡中的CMD，命令提示符ping 192.168.1.1 //成功以后，再做下一步telnet 192.168.1.1输入password:5ijsj //登录成功，进入用户模式Switch>Enable//进入特权模式Switch#PC1桌面选项卡中的CMD，命令提示符ping 192.168.1.1 //成功，再做下一步telnet 192.168.1.1输入password:5ijsjSwitch>Enable//进入特权模式Switch#交换机的端口聚合配置目标●理解端口聚合基本原理；●掌握一般交换机端口聚合的配置方法；背景端口聚合（又称为链路聚合)，将交换机上的多个端口在物理上连接起来，在逻辑上捆绑在一起，形成一个拥有较大宽带的端口，可以实现负载分担，并提供冗余链路。
