压铸件工艺流程压铸是一种常见的金属件制造工艺，它通过在高压下将熔化的金属注入模具中，然后冷却凝固成型，最终得到所需的零件。
压铸件广泛应用于汽车、航空航天、电子、机械等行业，因其成型精度高、表面光洁度好、制造效率高而备受青睐。
下面将详细介绍压铸件的工艺流程。
1. 模具设计和制造首先，根据产品的设计要求，制定模具的设计方案。
设计师需要考虑产品的形状、尺寸、结构等因素，然后绘制出模具的图纸。
接着，利用CAD/CAM软件进行模具的三维建模和工艺分析，确定模具的结构和加工工艺。
最后，根据设计图纸，制造模具，通常采用数控加工中心进行精密加工，确保模具的精度和表面质量。
2. 材料准备在进行压铸之前，需要准备好所需的金属材料。
通常使用的金属包括铝合金、锌合金、镁合金等。
这些金属需要按照一定的配方比例进行熔炼，然后通过除渣、过滤等工艺处理，确保金属液的纯净度和稳定性。
3. 熔炼和保温将准备好的金属材料加入熔炉中进行熔炼，直至达到所需的温度和流动性。
然后将熔融金属倒入保温炉中进行保温，以保持金属液的温度和流动性，为后续的压铸工艺做准备。
4. 压铸成型在保温炉中保持金属液的温度和流动性后，将金属液注入压铸机的射出室。
通过高压注射系统，将金属液压入模具腔内，填充整个模腔。
在一定的压力和温度下，金属液在模具中凝固成型，形成所需的压铸件。
5. 冷却和固化在金属液填充模腔后，需要等待一定时间，让压铸件在模具中冷却和固化。
冷却时间的长短取决于金属的种类和厚度等因素。
在固化完成后，打开模具，取出成型的压铸件。
6. 修磨和处理取出的压铸件通常会存在一些毛刺、气孔等缺陷，需要进行修磨和处理。
通过去毛刺、抛光、喷砂等工艺，使压铸件的表面光洁度达到要求。
同时，还可以进行热处理、表面处理等工艺，提高压铸件的性能和表面质量。
7. 检验和包装最后，对成型的压铸件进行检验，包括尺寸、外观、化学成分等方面的检测。
合格后，对压铸件进行包装，通常采用防震防潮的包装方式，以确保产品的质量和运输安全。
压铸模具开发流程
1. 设计与概念阶段
- 与客户就产品要求进行沟通和确认
- 定义产品的功能和性能参数
- 进行产品的外观设计和结构设计
2. 模具设计阶段
- 根据产品设计进行模具结构设计
- 选择合适的模具钢材料
- 设计浇口、冷却系统、顶出系统等模具功能部件 - 进行模流分析和应力分析,优化模具设计
3. 模具制造阶段
- 加工模具零件
- 装配和调试模具
- 进行模具试模和优化改进
- 对模具进行热处理和机加工
4. 模具试生产阶段
- 安装模具在压铸机上
- 调试压铸工艺参数
- 生产小批量试制品
- 对产品进行检测和评估,并对模具进行修改完善
5. 量产阶段
- 正式投产
- 持续监控产品质量和模具状态
- 定期对模具进行维护保养
- 根据需求对模具进行改造或更新
在整个压铸模具开发过程中,需要密切关注客户需求,严格执行质量控制,确保模具的精度和性能,以满足产品的功能和质量要求。
同时,也要注重成本控制和工艺优化,提高模具的使用寿命和生产效率。
压铸流程原理及其特点和压铸工艺流程解释说明以及概述1. 引言1.1 概述压铸是一种常用的金属成型工艺，通过将熔融金属注入到模具中进行冷却凝固，从而得到所需形状的零件或产品。
该工艺被广泛应用于制造汽车零件、电子设备外壳等各种金属制品。
本文旨在介绍压铸流程原理及其特点，并详细探讨压铸工艺流程和动态参数控制与优化方法。
1.2 文章结构本文包含五个主要部分：引言、压铸流程原理及其特点、压铸工艺流程、动态压铸参数控制与优化以及结论。
首先，在引言部分，将对整篇文章进行概述，并介绍文章的结构和目的。
接下来，我们将详细阐述压铸流程原理和其特点，以便读者更好地了解这一技术。
然后，我们将深入探讨压铸工艺流程的准备工作、模具制造和预热以及材料准备与熔化等关键步骤。
随后，我们将讨论动态压铸参数控制与优化方法，包括压铸机参数的调整、熔融金属温度和压力控制技术，以及注射速度和注射位置的优化方法。
最后，我们将给出结论，并对压铸流程和工艺进行总结。
1.3 目的本文的目的在于全面介绍压铸流程原理和特点，并详细解释压铸工艺流程以及动态参数控制与优化方法。
通过阅读本文，读者将能够深入了解压铸技术，并具备一定的实践指导意义。
无论是从事压铸工艺研究的专业人士，还是对该领域感兴趣的初学者，都可以从本文中获取有关压铸流程和工艺的详尽信息，为相关项目或实践提供支持和指导。
以上为文章“1. 引言”部分内容，请根据需要进行适当调整或补充。
2. 压铸流程原理及其特点2.1 压铸流程原理压铸是一种常用的金属成型方法，它利用高压将熔化金属注入模具中，在模具中冷却凝固后得到所需的零件或产品。
压铸流程的原理包括以下几个基本步骤：首先，将金属材料加热至熔点以上，通常使用铝合金、锌合金等高液态温度的金属材料。
接下来，通过预制好的模具或工蚁来形成所需产品的空腔。
模具可以是单腔或多腔结构，根据需要而定。
在确保模具内表面光滑且清洁的情况下，将熔化的金属材料通过压力喷嘴注入到模具中。
压铸模具设计范文压铸模具设计是指为了生产压铸件而设计的模具，其主要任务是将液态金属注入模具中，并在模具中冷却、凝固，最终得到所需形状的金属零件。
压铸模具设计的主要工作包括设计模具的结构、选材、计算模具的合理尺寸和形状等。
一、压铸模具结构设计1.模具整体结构设计：根据压铸件的形状和尺寸，确定模具的整体结构。
一般情况下，压铸模具采用上下模结构，上模为固定模，下模为活动模。
针对复杂形状的压铸件，可能需要设计多个滑模和拉杆。
2.模腔设计：根据压铸件的形状和尺寸，确定模腔的几何形状和尺寸。
模腔的设计应保证在模具关闭时，模腔中的液态金属能够充满整个腔体，并且在冷却凝固过程中，金属能够均匀收缩，避免产生缩孔和其他缺陷。
3.浇口和导流系统设计：浇口和导流系统的设计对于压铸件的质量和生产效率有着重要的影响。
浇口的设计应尽量避免金属的湍流流动，避免气泡的产生。
导流系统的设计应考虑金属的顺序填充和排气，以及冷却和凝固过程中的温度控制。
二、压铸模具选材压铸模具的选材应根据金属的性能和压铸工艺的要求来确定。
通常情况下，模具会选用高强度和耐磨损的合金钢作为材料，以保证模具的使用寿命和精度。
同时，还需要考虑模具的热传导性能，以确保压铸件能够快速冷却、凝固。
三、压铸模具尺寸和形状计算1.模具尺寸计算：模具尺寸的计算包括模腔尺寸、模板尺寸、滑模尺寸、导流系统尺寸等。
模具尺寸的计算需要考虑压铸件的最终尺寸、缩孔和收缩率等因素。
2.模具形状计算：模具的形状计算主要是指模腔内部的曲面和棱角的设计。
对于复杂形状的压铸件，需要使用CAD软件进行三维建模和形状优化，以确保模具的制造精度和压铸件的质量。
压铸模具设计需要充分考虑压铸件的形状和尺寸、材料的性能、压铸工艺要求等因素，通过合理的结构设计、选材和计算，能够提升压铸件的质量和生产效率。
在设计过程中，还需要考虑模具的制造难度和制造成本，以确保模具的可行性和经济性。
压铸模流分析分析报告目录压铸模流分析分析报告 (1)引言 (1)背景介绍 (1)目的和意义 (2)压铸模流分析概述 (3)压铸模流分析的定义 (3)压铸模流分析的作用 (4)压铸模流分析的方法 (4)压铸模流分析的关键步骤 (5)模型建立 (5)材料参数设定 (6)网格划分 (7)求解器选择 (8)结果分析 (9)压铸模流分析的应用案例 (10)案例一：汽车零部件压铸模流分析 (10)案例二：电子产品外壳压铸模流分析 (11)案例三：家电产品压铸模流分析 (12)压铸模流分析的优势和局限性 (13)优势 (13)局限性 (14)结论 (14)对压铸模流分析的总结 (14)对未来研究的展望 (15)引言背景介绍压铸模流分析是一种重要的工程分析方法，用于评估和优化压铸模具的设计和制造过程。
随着工业技术的不断发展和进步，压铸模流分析在压铸行业中的应用越来越广泛。
通过模拟和分析压铸过程中的流动、凝固和收缩等关键参数，可以帮助工程师们更好地理解和控制压铸过程，提高产品质量和生产效率。
压铸是一种常用的金属成型工艺，广泛应用于汽车、航空航天、电子、家电等行业。
在压铸过程中，液态金属被注入到模具中，经过凝固和冷却后形成所需的零件或产品。
然而，由于压铸过程中涉及到复杂的流动和凝固现象，模具设计和制造过程中存在许多挑战和难题。
在传统的压铸模具设计中，通常需要通过试模和试产的方式来验证模具的可行性和性能。
这种方法不仅费时费力，而且成本高昂。
而压铸模流分析则可以在模具制造之前，通过计算机模拟和分析来预测和评估模具的性能。
通过模拟压铸过程中的流动、凝固和收缩等关键参数，可以帮助工程师们更好地理解和控制压铸过程，提高产品质量和生产效率。
压铸模流分析的核心是数值模拟方法，通过建立数学模型和计算流体力学（CFD）方法来模拟和分析压铸过程中的流动和凝固现象。
通过对模具结构、材料和工艺参数等进行优化，可以提高产品的成型质量和生产效率。
压铸件的工艺流程压铸件是一种常见的金属制品，广泛应用于汽车、电子、通讯、航空航天等领域。
下面将详细介绍压铸件的工艺流程。
压铸件的工艺流程主要包括模具设计、原料准备、熔炼、注射、冷却、脱模、修整和表面处理等步骤。
首先需要进行模具设计。
模具是压铸件生产的核心工具，决定着产品的形状、大小和表面质量。
模具设计要根据产品的需求确定产品的结构和尺寸，合理设计产品内部的浇注系统和冷却系统，以确保产品的一致性和质量。
接下来是原料准备。
压铸件的原料通常是金属合金，如铝合金、锌合金等。
原料需要经过严格的质检和筛选，确保符合要求的成分和性能，以保证产品的质量和可靠性。
然后进行熔炼。
将选定的合金原料放入熔炉中进行加热，使得原料在高温下融化成液态。
熔炼的温度和时间要依据具体的合金材料进行控制，以保证原料完全融化并达到所需的成分。
注射是压铸件工艺中的重要步骤。
将熔融的金属合金倒入注射机的料斗中，在机器的作用下，将熔融的金属注射进预先制作好的模具中。
注射机会对注入模具中的金属合金进行高压射流，确保金属材料充满整个模具腔，以获得完整的产品。
在注入后，需要进行冷却。
冷却的目的是使得注射进模具中的金属快速固化。
通过冷却系统，可以加速金属的固化过程，并提高产品的密度和强度。
冷却时间和方式也需要根据不同的合金材料进行控制，以获得最佳的冷却效果。
脱模是将已经固化的金属件从模具中取出的过程。
通常采用冷却水或气体冷却模具，使得金属件与模具分离，然后通过机械设备将金属件取出。
脱模过程需要谨慎操作，以避免金属件损坏。
在脱模后，压铸件需要进行一些修整工序。
例如，修剪去除多余的闪边和浇道，进行打磨和抛光，以提高产品的外观和精度。
修整过程需要依据产品要求进行，确保产品达到设计要求的尺寸和表面质量。
最后是表面处理。
根据产品的需求，压铸件可以进行各种表面处理，如喷漆、电镀、喷砂等，以增加产品的防腐性、美观性和功能性。
以上就是压铸件的工艺流程。
通过这些步骤，可以制造出符合要求的金属零件。
铝压铸工艺流程
铝压铸工艺流程是一种将铝合金熔化后注入模具中进行成型的工艺。
它是一种高效、精准、节能的铸造方法，广泛应用于汽车、航空、船舶、电子等领域。
下面将详细介绍铝压铸工艺流程。
1. 模具设计
首先，需要根据产品的形状、尺寸、要求等设计模具。
模具设计要考虑到材料的选择、结构的合理性、加工工艺的可行性等因素，确保模具能够满足生产需要。
2. 原材料准备
铝压铸的原材料主要是铝合金。
在生产前需要对原材料进行检验，检查其化学成分、物理性能等指标是否符合要求。
同时，还需要将原材料进行熔炼，将其熔化成为可注入模具中的流体状态。
3. 注射成型
在模具准备好后，需要将熔化的铝合金通过注射机注入模具中进行成型。
注射成型过程需要控制注射机的温度、压力等参数，确保铝合金能够充分填充模具中的空腔，并且形成所需的形状。
4. 热处理
成型后的铝制品需要进行热处理。
热处理可以改善铝制品的硬度、强度等性能，提高其耐腐蚀性和耐磨性。
常见的热处理方法有时效处理、退火处理、淬火处理等。
5. 机加工
经过热处理后，铝制品需要进行机加工。
机加工可以对铝制品进行精密加工，以达到所需的尺寸和形状。
常见的机加工方法有车床加工、铣床加工、钻床加工等。
6. 表面处理
最后，需要对铝制品进行表面处理。
表面处理可以提高铝制品的美观度和耐腐蚀性。
常见的表面处理方法有电镀、喷涂、阳极氧化等。
以上就是铝压铸工艺流程的详细介绍。
在实际生产中，还需要根据具体情况进行调整和优化，以达到最佳的生产效果。
压铸模流分析讲义一、引言压铸是一种常用的金属成形工艺，广泛应用于汽车、摩托车、航空航天等领域。
而在压铸过程中，模具的设计和模流分析是非常重要的环节，能够对压铸件的质量和成形效果起到关键的影响。
本讲义将介绍压铸模流分析的基本原理、流程和应用。
二、压铸模流分析的原理1.流动性分析原理：通过数值模拟方法，计算金属液在模穴中的流动速度、填充压力和温度分布等，并结合模具结构特点预测模具充填过程中的缺陷，如气孔、冷隔、夹杂等。
2.凝固性分析原理：根据金属液的凝固特性，分析模具结构对液态金属凝固过程的影响，预测可能出现的缺陷，如热裂纹、收缩缺陷等。
3.温度场分析原理：通过计算得到金属液在模具中的温度分布，进一步预测可能出现的缺陷。
4.应力变形分析原理：根据模具在铸造过程中的受力情况，分析金属液对模具的应力和变形，预测可能出现的变形和裂纹。
三、压铸模流分析的流程1.模型导入：将要分析的压铸模的三维CAD模型导入流体动力学（CFD）软件中。
2.网格划分：对导入的CAD模型进行网格划分，将模型划分为若干个网格单元，用于模拟流体的流动。
3.材料参数设置：设置金属液的物性参数，如密度、黏度、比热等，并将其导入CFD软件。
4.界面边界条件设置：设置金属液与模具壁之间的界面条件，如润滑和传热系数等。
5.操作条件设置：设置压铸过程中的操作参数，如压力、速度、温度等。
6.数值模拟：基于数值方法，对模具进行流动性、凝固性、温度场、应力变形等方面的模拟。
7.结果分析：根据模拟结果，对流动性、凝固性、温度场、应力变形等方面进行分析和评估。
8.优化设计：根据分析结果，对模具的结构和工艺参数进行优化设计，以改善铸件质量。
9.结果验证：通过样品试铸，验证优化后的模具设计和工艺参数是否能够达到预期效果。
四、压铸模流分析的应用1.优化模具结构设计：通过分析流动性、凝固性和应力变形等方面，可以找出模具设计中存在的问题，并提出相应的改进方案，以提高铸件的质量和生产效率。

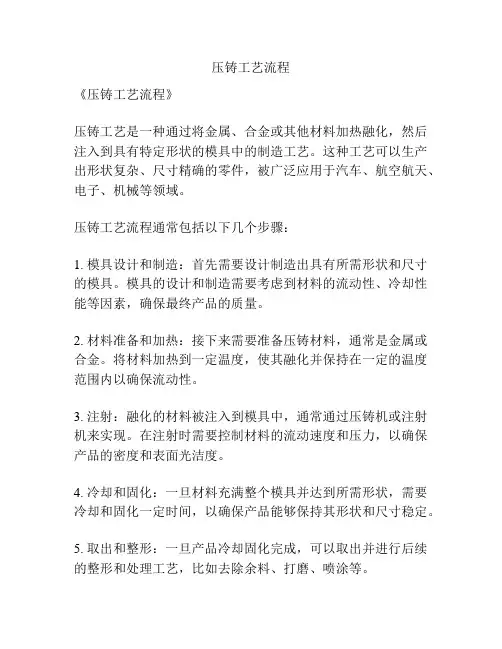

压铸工艺流程
《压铸工艺流程》
压铸工艺是一种通过将金属、合金或其他材料加热融化，然后注入到具有特定形状的模具中的制造工艺。
这种工艺可以生产出形状复杂、尺寸精确的零件，被广泛应用于汽车、航空航天、电子、机械等领域。
压铸工艺流程通常包括以下几个步骤：
1. 模具设计和制造：首先需要设计制造出具有所需形状和尺寸的模具。
模具的设计和制造需要考虑到材料的流动性、冷却性能等因素，确保最终产品的质量。
2. 材料准备和加热：接下来需要准备压铸材料，通常是金属或合金。
将材料加热到一定温度，使其融化并保持在一定的温度范围内以确保流动性。
3. 注射：融化的材料被注入到模具中，通常通过压铸机或注射机来实现。
在注射时需要控制材料的流动速度和压力，以确保产品的密度和表面光洁度。
4. 冷却和固化：一旦材料充满整个模具并达到所需形状，需要冷却和固化一定时间，以确保产品能够保持其形状和尺寸稳定。
5. 取出和整形：一旦产品冷却固化完成，可以取出并进行后续的整形和处理工艺，比如去除余料、打磨、喷涂等。
压铸工艺流程因产品的要求和材料的特性而有所不同，但以上步骤是大致相同的。
通过严格的控制和优化，压铸工艺可以生产出高精度、高强度的零件，为现代制造业的发展提供了重要的技术支持。
