压铸产品基本工艺流程压铸工艺是将压铸机、压铸模和合金三大要素有机地组合而加以综合运用的过程。
而压铸时金属按填充型腔的过程，是将压力、速度、温度以及时间等工艺因素得到统一的过程。
模具结构设计、热处理工艺、模具制造及模具装配对铝合金压铸模寿命的影响。

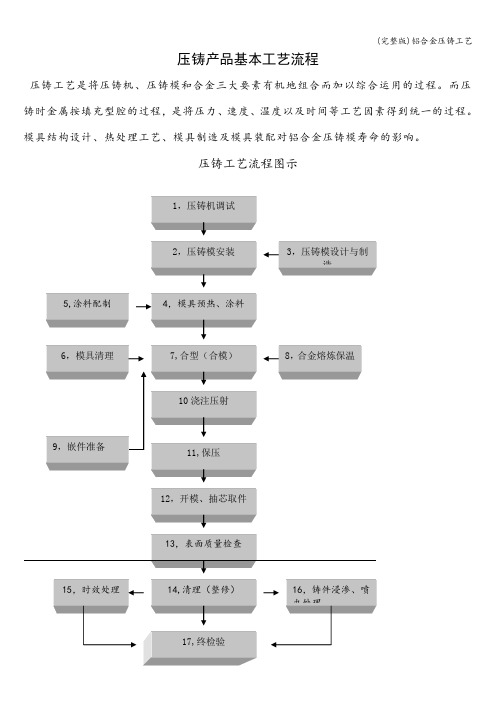

压铸工艺流程图示1。
11压铸工艺原理压铸工艺原理是利用高压将金属液高速压入一精密金属模具型腔内，金属液在压力作用下冷却凝固而形成铸件。
冷、热室压铸是压铸工艺的两种基本方式,其原理如图1—1所示。
冷室压铸中金属液由手工或自动浇注装置浇入压室内，然后压射冲头前进，将金属液压入型腔。
在热室压铸工艺中,压室垂直于坩埚内,金属液通过压室上的进料口自动流入压室。
压射冲头向下运动，推动金属液通过鹅颈管进入型腔。
金属液凝固后，压铸模具打开,取出铸件,完成一个压铸循环。
1.12压铸工艺的特点优点（1）可以制造形状复杂、轮廓清晰、薄壁深腔的金属零件。
压铸件的尺寸精度较高，表面粗糙度达Ra0。
8—3.2um，互换性好。
（2）材料利用率高。
由于压铸件的精度较高，只需经过少量机械加工即可装配使用，有的压铸件可直接装配使用。
生产效率高。
由于高速充型，充型时间短,金属业凝固迅速，压铸作业循环速度快。
方便使用镶嵌件。
（3）缺点（1）由于高速填充，快速冷却，型腔中气体来不及排出,致使压铸件常有气孔及氧化夹杂物存在，从而降低了压铸件质量。
不能进行热处理。
（2）压铸机和压铸模费用昂贵,不适合小批量生产。
（3）压铸件尺寸受到限制。
压铸合金种类受到限制.主要用来压铸锌合金、铝合金、镁合金及铜合金。
1.13压铸工艺的应用范围压铸生产效率高，能压铸形状复杂、尺寸精确、轮廓清晰、表面质量及强度、硬度都较高的压铸件，故应用较广，发展较快.目前，铝合金压铸件产量较多，其次为锌合金压铸件。
第二章压铸合金2。
1 压铸合金压铸合金是压铸生产的要素之一，要生产优良的压铸件,除了要有合理的零件构造、设计完善的压铸模和工艺性能优越的压铸机外，还需要有性能良好的合金。
压铸件结构设计工艺1.引言概述部分的内容可以如下所示：1.1 概述压铸件结构设计工艺是指在制造过程中对压铸件的结构进行设计和优化的一项重要工作。
压铸件是指利用金属液态材料在高压下通过模具形成的零件。
它具有形状复杂、尺寸精确、表面光滑等特点，在现代工业中得到了广泛的应用。
压铸件结构设计工艺的目标是通过合理的构造和设计，确保压铸件在使用过程中具有良好的力学性能、耐磨性、抗腐蚀性和耐久性。
同时，优化压铸件的结构设计还可以降低材料的浪费、减少生产成本、提高生产效率，并且能够更好地满足使用者的需求。
本文将全面介绍压铸件结构设计工艺的相关内容。
首先，将对压铸件的定义和分类进行详细讲解，以便读者对压铸件有一个清晰的认识。
其次，将阐述压铸件结构设计的重要性，说明合理的结构设计对于压铸件的性能和品质起到至关重要的作用。
最后，将总结压铸件结构设计的关键点，并展望未来的发展方向。
通过本文的阅读，读者将了解到压铸件结构设计工艺的基本概念和原理，掌握压铸件结构设计的方法和技巧，并且对未来的研究和发展方向有一个清晰的了解。
希望本文能够为相关领域的研究人员和工程师提供一定的参考和借鉴，促进压铸件结构设计工艺的进一步发展。
1.2文章结构文章结构部分的内容如下:1.2 文章结构本文将按照以下几个部分来进行介绍和分析压铸件结构设计工艺。
首先，在引言部分，将对整篇文章进行概述，介绍文章的目的和结构。
接着，正文部分将分为两个主要章节，分别是压铸件的定义和分类以及压铸件结构设计的重要性。
在第一章节中，将详细解释压铸件的定义，并对其进行分类，以便读者更好地理解和掌握压铸件结构设计的工艺。
在第二章节中，将重点探讨压铸件结构设计的重要性，包括其在产品设计中的作用，以及对产品质量、成本和生产效率的影响。
最后，结论部分将总结本文所介绍的压铸件结构设计的关键点，同时对未来的发展方向进行展望。
通过对以上不同章节的详细讲解和分析，读者将能够全面了解压铸件结构设计工艺的相关知识，并能够应用于实际生产中。
压铸工艺及模具设计在工业生产中，压铸工艺及模具设计是常见且重要的工艺制造方法。
压铸工艺以其高效、高质量和高精度的特点，被广泛应用于汽车、摩托车、电子、机械和家电等行业。
压铸工艺是指将金属材料经过加热熔化后，通过高压注入模具中，使金属凝固成型的工艺过程。
压铸工艺的主要特点是能够快速、高效地生产复杂形状、高精度的零部件。
压铸工艺通常分为冷室压铸和热室压铸两种方式。
冷室压铸适用于铝合金、镁合金和铜合金等高熔点金属的铸造，而热室压铸适用于低熔点金属如锌合金、铅合金和锡合金等的铸造。
模具设计在压铸工艺中起到了至关重要的作用。
模具设计的质量直接影响到产品的质量、生产效率和成本。
压铸模具通常包括上模、下模、模芯和顶针等零件组成。
对于复杂形状的产品，还需要考虑模具的结构、冷却系统和顶出机构等技术要求。
模具设计要考虑到产品的材料、几何复杂度、尺寸精度和表面质量等因素，充分利用材料的力学性能和热传导性能，以满足产品的工程要求。
1.材料选择：压铸工艺适用于铝合金、镁合金、铜合金、锌合金等多种金属材料。
不同的材料有不同的熔点、流动性和固化速度等特点，需要根据产品的要求选择合适的材料。
2.模具结构：模具的结构包括上模、下模和模芯等组成部分，需要考虑产品的几何形状、尺寸精度和表面质量等工程要求。
同时，模具还要具备良好的刚性和稳定性，以确保产品的精度和质量。
3.冷却系统：在压铸过程中，金属材料需要快速冷却和固化，以保证产品的密实性和准确性。
因此，模具中需要设置合理的冷却系统，以提高铸件的冷却速度和冷却效果。
4.顶出机构：对于出模困难的产品，需要设计合适的顶出机构，以确保产品能够顺利脱模。
顶出机构通常包括顶针、顶杆和顶出板等部件。
5.加工工艺：压铸工艺需要考虑金属材料的熔化温度、注射压力和注射速度等因素。
在模具设计中要合理设置熔化炉、喷嘴和压机等设备，确保加工工艺的可行性和稳定性。
在压铸工艺及模具设计中，需要综合考虑产品的功能要求、表面效果、生产批量和成本等因素，以找到最优的工艺和设计方案。
压铸工艺及压铸模具设计要点压铸工艺及压铸模具设计要点压铸是一种利用压力将液态金属注入模具中，通过冷却凝固形成定形零件的制造方法。
压铸产品在重量、强度、尺寸方面都有非常高的准确性和稳定性，被广泛应用于汽车、摩托车、电子、通讯设备、家电等产业中，成为目前工业生产中不可或缺的一种制造技术。
下面将从压铸工艺及压铸模具设计要点两个方面进行阐述。
一、压铸工艺1. 材料准备：首先需要准备液态金属，一般使用的是微量合金钢、铝合金、镁合金、铜合金等牌号。
材料的纯度、质量直接影响产品的质量。
2. 模具设计：由于压铸的成形过程主要依靠模具的形状和大小，所以模具设计非常重要。
模具一般由流道、高压室、模腔等主要部分组成，需要用CAD 设计软件绘制出预想的产品三维模型，然后进行分析预测。
3. 夹具安装：很多压铸厂家采用自动化流水线作业，这样可以让夹具自动加载模具。
夹具的准确安装和保持最佳状态对产品稳定的尺寸和质量有着至关重要的作用。
4. 液态金属注入：注入过程需要注意金属温度的控制，因为如果注入过热的金属会造成热缩，也会加快金属与模具接触面损耗的速度。
注入金属的速度和压力也需要掌握恰当的水平。
5. 压力保持和冷却：完成注入后，需要将模具保持一定的压力，通常设置的保持时间在15-20秒之间，直到金属凝固成型，然后通过水冷却或空气冷却来加速金属的冷却，降低模腔温度，以便后续顺利脱模。
6. 脱模：经过强制冷却后，模具表面的金属固化成型，可以脱模取出。
如果模具内存在脱模困难的产品，则采用震动或喷水技术来辅助脱模。
二、压铸模具设计要点1. 模具材料：模具材料的决定因素是金属的特性和成本。
有些材料具有良好的抗磨损性和耐腐蚀能力，例如CrMoV 钢，有些材料则具有良好的导热性和导电性能，例如铝合金。
选用模具材料需要考虑两方面因素：一、材料的使用寿命；二、成本。
2. 模具结构：模具结构需要考虑到成品的尺寸、线条、强度和表面质量等因素。
通常情况下，模具结构应该是四侧对称的，以确保在生产过程中的稳定性和成品准确性。
压铸工艺及压铸模具设计要点摘要：压铸机、模具与合金三者，以压铸件为本，压铸工艺贯穿其中，有机地将它们整合为一个有效的系统，使压铸机与模具得到良好的匹配，起到优化压铸件结构，优选压铸机、优化压铸模设计、提高工艺工作点的灵活性的作用，从而为压铸生产提供可靠保证。
所以，压铸工艺寓于模具中之说，内涵之深不言而喻。
关键词：压铸机；模具；压铸工艺；模具设计The Main Points of Die Casting Process andDie Casting Die DesignPAN Xian-Zeng, LIU Xing-fuAbstract: The die casting machine, die and alloy, the three on the basis of die castings, running through with the die casting process forms organically a whole and an effective system. Making the machines well to mate with dies, optimization of die casting construction, optimization of selecting die casting machine, optimization of die design and improving the flexibility of die casting process conveys in the die, this has a profound intension.Key words: die casting machine; die; die casting process; die design1 压铸机—模具—合金系统压铸机、模具和合金这三个因素，在压铸件生产过程中，它们构成了一个系统，即压铸机-模具—合金系统，它是以压铸件为本，工艺贯穿其中，赋予系统活力与效率，而模具则是工艺进入系统的平台。
压铸成形工艺及模具设计一、压铸成形工艺1.压铸成形工艺是指将熔融的金属注入到压铸模腔中，经过一定的冷却时间和压力，使金属凝固成型的一种工艺。
压铸成形工艺主要用于制造复杂形状、精度高、表面质量要求较高的金属零件。
2.压铸成形工艺流程：(1)模具闭合：将模具的上下模闭合，并确保两模之间的间隙均匀。
(2)进料：将预先加热熔融的金属材料注入到压铸机的料斗中。
(3)注料：借助压铸机的压力将熔融金属注入到模腔中。
(4)冷却：通过冷却系统使金属冷却固化。
(5)脱模：打开模具，将成型的零件取出。
3.压铸成形工艺的优势：(1)成型周期短：压铸成形工艺生产周期短，能够高效地生产大量复杂形状的金属零件。
(2)生产精度高：由于模具的尺寸稳定，压铸成形工艺能够保证零件的尺寸精度高，表面质量好。
(3)材料利用率高：压铸成形工艺可以通过智能化控制，精确控制金属的注入量，减少材料浪费。
(4)工序简单：压铸成形工艺只需进行模具的闭合、注料、冷却和脱模等简单工序即可完成零件的生产。
二、模具设计1.模具是压铸成形工艺中非常重要的工具，模具设计的好坏直接影响到成型零件的质量和生产效率。
2.模具设计需要考虑的因素：(1)零件的形状复杂度：根据零件的形状复杂度选择合适的模腔结构，以保证零件的成型质量。
(2)材料的流动性：通过模具的设计，合理控制金属材料的流动性，以避免金属在注入过程中产生气孔和缺陷等问题。
(3)模具的耐用性：考虑到模具在生产过程中需要承受高温和高压等环境，应选择耐磨、耐腐蚀的材料制作模具。
(4)模具的冷却系统：设计合理的冷却系统，以确保模具在生产过程中能够及时散热，提高生产效率。
(5)模具的可维修性：合理设计模具的结构，以便于进行模具的维修和调整，延长模具的使用寿命。
3.模具设计的步骤：(1)确定零件的几何形状和尺寸。
(2)选择模具的结构类型。
(3)设计模腔和配套零部件。
(4)设计冷却系统和排气系统。
(5)选择模具材料和热处理工艺。
压铸件结构设计和压铸工艺压铸是一种将熔融金属注入到铸型中，通过冷却凝固形成所需形状的金属成型工艺。
压铸件结构设计和压铸工艺是压铸过程中至关重要的两个环节，对于保证产品质量和提高生产效率具有重要意义。
下面将从压铸件结构设计和压铸工艺两个方面进行详细介绍。
一、压铸件结构设计1.几何形状：要考虑产品的形状是否适合压铸工艺，避免出现厚壁或复杂形状等难以生产的结构。
2.壁厚设计：在保证产品强度和刚性的前提下，尽量减少壁厚。
过厚的壁厚会导致液态金属充填困难，同时也会增加材料消耗和生产成本。
3.避免内部缺陷：合理设置内部结构，避免产生气孔、缩松等内部缺陷，影响产品质量。
4.轮廓设计：尽量简化复杂的轮廓，减少加工和后处理工序，提高生产效率。
5.集成功能：在设计阶段就考虑到产品的功能需求，尽量将不同功能集成到一个构件中，减少组装工序。
二、压铸工艺压铸工艺是将压铸件结构设计转换为实际产品的过程，主要包括模具设计、熔化与注射、冷却凝固、脱模、后处理等阶段。
1.模具设计：根据产品的形状和尺寸要求，设计出相应的模具。
模具设计要遵循易于加工和维修的原则，并考虑到产品的收缩率，以保证最终产品符合设计要求。
2.熔化与注射：将所需的金属材料加热至液态，然后通过注射机将熔融金属注入到模具中。
注射过程需要控制注射速度和压力，保证金属充填完整且无气泡。
3.冷却凝固：在模具中进行冷却凝固，使注入的金属逐渐凝固。
冷却过程需要控制温度和时间，以保证产品的结晶组织均匀性和性能稳定性。
4.脱模：凝固后的产品从模具中取出，包括冷却水冲洗和振动脱模等工序。
脱模过程需要注意避免产品的变形和损坏。
5.后处理：包括修磨、去毛刺、清洗、表面处理等工序。
后处理旨在提高产品表面质量和机械性能，并满足特定的外观要求。
总结：压铸件结构设计和压铸工艺是相互关联的，一个合理的结构设计可以提高生产效率和产品质量，而一个良好的压铸工艺可以保证结构设计的实施效果。
因此，在进行压铸件结构设计和压铸工艺选择时，需要综合考虑产品的功能要求、材料特性、生产成本等因素，以达到最佳的工艺效果。
压铸件结构设计及压铸工艺压铸件结构设计是指在满足产品功能和使用要求的前提下，通过合理地设计压铸件的结构，使得其具有较好的可靠性、经济性和工艺性。
压铸工艺是将熔化的金属经过高压注入模具中，经冷却固化后得到所需形状和尺寸的工艺过程。
1.功能需求：首先需要明确产品的功能需求，包括产品所需的力学性能、流体性能、电气性能等。
根据功能需求来确定结构形状和尺寸。
2.材料选择：根据产品使用环境和功能需求，选择合适的材料。
材料的选择会影响到压铸件的结构设计。
3.结构强度：压铸件在使用过程中需要承受一定的载荷，因此要考虑结构的强度和刚度问题。
通过合理的布局和加强设计，保证产品在正常使用情况下不会发生失效。
4.成本控制：在结构设计中要考虑到成本因素，通过优化设计和合理选择材料等方式，尽量降低制造成本。
5.工艺性：结构设计需要考虑到压铸工艺的要求。
例如，制造过程中是否需要加工孔、缝隙等，模具是否能够顺利铸造等。
要尽量避免设计上的复杂性，方便生产制造。
压铸工艺是将熔化的金属通过高压注入模具中，并在固化后得到所需形状和尺寸的工艺过程。
压铸工艺一般包括以下几个步骤：1.模具设计：根据压铸件的结构和尺寸要求，设计合适的模具。
模具需要具备良好的冷却性能和顺畅的金属流动性。
2.材料准备：根据产品要求选择合适的金属材料，并进行熔化和调质处理。
熔化后的金属要满足一定的温度和流动性要求。
3.注入模具：将熔化的金属注入到模具中，通过高压力使金属充填模具腔体，保证细节部位的填充。
4.冷却固化：金属在模具中冷却并固化，使其具备一定的力学性能和稳定性。
5.取出铸件：打开模具，将固化好的压铸件取出，并清理剩余的模具材料。
6.补充工艺：根据产品需求，可能需要进行后续的加工和处理工艺，比如热处理、表面处理、组装等。
压铸工艺的选择和优化对产品的质量和成本具有重要影响。
在工艺中需要考虑的因素有：1.注射参数：包括注射速度、注射压力、注射温度等。
这些参数会影响到铸件的成形和凝固过程。
