第13章 顶棚平面图的绘制
- 格式:ppt
- 大小:599.00 KB
- 文档页数:16
平面图的绘制步骤平面图的绘制步骤是一个非常重要的技能,可以帮助我们更好地理解和展示各种空间结构。
下面是一个大致的步骤,供你参考:第一步:确定绘制的对象和范围在绘制平面图之前,首先需要明确绘制的对象是什么,是一个房间、一个建筑物还是一个地区。
然后确定所绘制区域的范围和尺寸,这将决定绘图的比例和绘图纸的大小。
第二步:收集必要的资料在开始绘图之前,需要收集一些必要的资料,如建筑图纸、测量记录或者现场调查数据。
这些资料将帮助你准确地绘制出平面图。
第三步:准备绘图工具和材料绘制平面图需要一些专业的绘图工具和材料,如绘图板、铅笔、直尺、量角器、图钉、曲线板和填充色彩等。
确保这些工具和材料准备齐全,以便顺利地进行绘制。
第四步:绘制基础框架在绘制平面图之前,需要先绘制基础框架。
框架可以包括边界线、坐标轴、比例尺等。
这些框架的绘制将为后续的绘制工作提供方向和基准点。
第五步:细化绘图内容根据收集到的资料,将绘图内容细化并进行具体的绘制。
可以先绘制出各个空间的外形轮廓,然后再逐步添加细节,如门窗、家具、设备等。
绘制过程中需要使用适当的比例和尺寸,并注意各个要素之间的相对位置和比例关系。
第六步:添加文本和符号在绘制平面图时,需要给各个要素添加相应的文字和符号。
文字可以标注房间名称、尺寸、功能等信息,而符号可以表示一些特定的要素,如窗户、出口、水管等。
这些文字和符号的添加将使平面图更加直观和易懂。
第七步:校对和修正完成绘图工作之后,需要进行校对和修正。
校对可以帮助发现可能存在的错误和问题,如尺寸不准确、图形关系混乱等。
修正则是根据校对结果对绘图进行修改和调整,确保最终的平面图是准确并且符合要求的。
以上就是平面图绘制的大致步骤。
当然,在实际操作中还有很多细节和技巧需要掌握,需要不断地实践和经验积累。
希望这篇文章能够对你有所帮助,祝你绘制出精确而美观的平面图!。

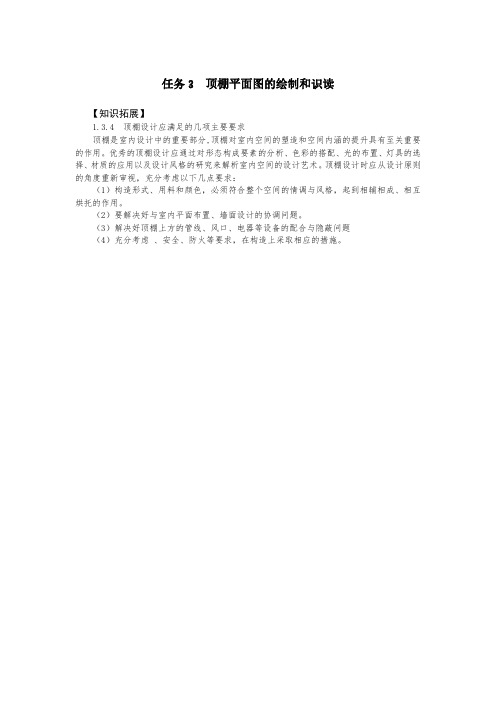

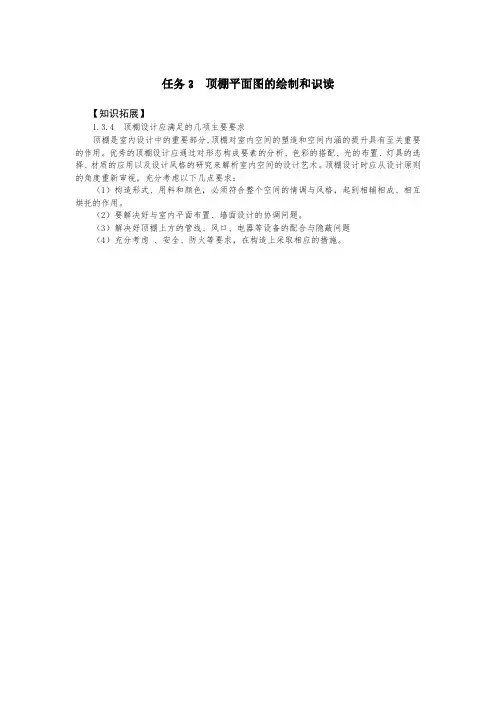

任务3顶棚平面图的绘制和识读
【知识拓展】
1.3.4顶棚设计应满足的几项主要要求
顶棚是室内设计中的重要部分,顶棚对室内空间的塑造和空间内涵的提升具有至关重要的作用。
优秀的顶棚设计应通过对形态构成要素的分析、色彩的搭配、光的布置、灯具的选择、材质的应用以及设计风格的研究来解析室内空间的设计艺术。
顶棚设计时应从设计原则的角度重新审视,充分考虑以下几点要求:
(1)构造形式、用料和颜色,必须符合整个空间的情调与风格,起到相辅相成、相互烘托的作用。
(2)要解决好与室内平面布置、墙面设计的协调问题。
(3)解决好顶棚上方的管线、风口、电器等设备的配合与隐蔽问题
(4)充分考虑、安全、防火等要求,在构造上采取相应的措施。
任务3顶棚平面图的绘制和识读【任务载体】新湖花园3号别墅顶棚平面图的绘制和识读,室内空间效果图见任务1的插图30101【知识导入】1.3.1顶棚平面图的概念一、顶棚平面图的形成与表达顶棚平面图是假想用一剖切平面,在顶棚下方通过门、窗洞的位置将房屋剖开后,对剖切平面上方的部分所作的镜像投影图。
用以表达顶棚造型、材料及灯具、消防和空调系统的位置等。
在顶棚平面图中剖切到的墙柱用粗实线、未剖切到但能看到得顶棚、灯具、风口等用细实线绘制。
二、顶棚平面图的图示内容顶棚平面布置图通常应图示以下内容:1.建筑平面图的基本内容此项内容和建筑平面图基本相同,但门只画出门洞边线,不画门扇和开启线。
2.顶棚的形式与造型顶棚的造型样式及其定形定位尺寸、各级标高、装饰所用的材料及规格、各级标高。
3.灯具的符号及具体位置(灯具的型号、规格和安装方法由电气施工图反映)。
4.有关附属设施的外露件的规格、定位尺寸、窗帘的图示等。
附属设施主要有空调系统的送风口、消防系统的烟感报警器和喷淋头、电视音响系统的有关设施。
5.索引符号、说明文字、图名及比例等。
6.图名和比例应和平面布置图协调一致。
【任务实施】1.3.2顶棚平面布置图的识读现以图30110、30111的新湖花园3号别墅一层、二层顶棚平面图为例加以说明。
在识读顶棚平面图前,应先阅读对应的平面布置图,了解顶棚所在房间的平面布置情况。
房间的功能划分、交通流线等与顶棚的形式、底面标高、选材有着紧密的联系。
一、识读图名、比例二、识读顶棚造型、材料、尺寸做法及底面标高顶棚的造型与空间的功能布局有紧密的联系,通过高度差异及材质的变化来实现。
图30109中的顶棚底面标高表示出顶棚高度变化的具体尺寸(建筑中的标高以“米”为单位,这里以“毫米”为单位),材质的变化通过引线引出文字加以说明。
具体尺寸在尺寸标注上可以看到。
三、识读灯具布置及其它有关的附属设备灯具和附属设备的位置可以在图30110的顶棚图中找到,各种灯具和附属设图案样式在图例说明中了解到,通过这两个部分共同来完成灯具和附属设备识读。
电大【房屋构造与维护管理】形成性考核册答案电大【房屋构造与维护管理】形考作业一答案:(第一章至第五章)一、填空题1、根据投影线的形式、投影可分为中心投影和平行投影。
2、建筑工程常用的投影图有正投影图、透视图、轴测图。
3、剖面图的种类有全剖面图、半剖面图、阶梯剖面图、局部剖面图。
4、图纸上的可见轮廓线用实表示,不可见轮廓线用虚表示。
5、图样及说明中的汉字,采用长仿宋体。
6、图样的比例,是指图形和实物相对应的线性尺寸之比。
7、图样上的尺寸单位,除标高及总平面图以米为单位外,其它以毫米为单位。
8、混凝土是由水泥、石子、砂和水按一定比例配合。
经搅拌、捣实、养护而成的一种人造石。
9.柱平法施工图在柱平面布置图上采用列表注写方式或截面注写方式表达。
10.梁平法施工图中,平面注写方式包括集中标注和原位标注。
施工时,原位标注标注取值优先。
11.室内给水工程的任务是根据各类用户对水量、水质、水压的要求,将水由城市给水管网输送到装置在室内的各种配水龙头,生产机组和消防设备等各用水点。
12.室内排水系统的作用是将建筑物内部卫生设备或生产设备排除的污水通过室内的排水管。
13。
建筑装饰装修是指为使建筑物、构筑物内、外空间达到一定的环境质量要求,使用装饰装修材料,对建筑物、构筑物外表、内部进行修饰处理的工程建筑活动。
14.顶棚平面图一般采用镜像投影法绘制。
二、单项选择题(每题只有一个正确答案,请把正确答案的编号填入括号内)1.下面关于直线的正投影规律。
哪个是正确的( A )。
A.平行于投影面的直线在该投影面上的投影是一条直线、且反映这直线的实际长度B.垂直于投影面的直线在该投影面上的投影是一条直线C.倾斜于投影面的直线在该投影面上的投影仍是一条直线,且反映这条直线的实际长度D.直线上任意一点的投影不一定在该直线的投影上2.三面投影中,H面投影反映形体的( A)。
A.长、宽 B.宽、高 C.长、高D.长、宽、高3。
下图所示形体的H面投影是( B )。
任务3 顶棚平面图的绘制和识读——习题
【题一】
绘制图30107所示的新湖花园小高层住宅的顶棚平面图,文件保存为“SX30107顶棚 .dwg”。
训练要求:
1.调用上一任务所完成的训练作业的“SX30107.dwg”,删除与顶棚平面图无关的图线。
2.参照本任务对顶棚平面图的介绍或查找相关资料,自行设计新湖花园小高层住宅的顶棚平面图,继续在模型空间绘制图样、全局比例1∶100(注意灯具的尺寸以及与平面布置图中空间划分的谐调)。
3.使用图纸空间打印出图。
图30107 新湖花园小高层住宅平面布置图。
