10kV真空断路器的运行及有效维护摘要：真空断路器具有非常明显的特点,所以在电力系统中的应用范围不断扩大,但是真空断路器由于无法实现手动合闸,所以必须要针对真空断路器存在的问题进行深入地分析,及时消除故障来保证真空断路器正常的运转效率,从而提高真空断路器运行的可靠性与稳定性,为电力系统的运行提供保障。
关键词：10kV；真空断路器；运行维护1、10kV真空断路器的常见故障1.1弹簧储能不到位当真空断路器合闸后,其储能开关才开始连接电机回路,进而对弹簧进行储能。
此过程中,导致弹簧储能不到位的原因为:储能齿轮受运行磨损影响,使设施驱动存在脱扣与打滑现象,造成了电机空转与弹簧储能不够。
此外,完成弹簧储能的主要设备——电机,因其工作时间过长出现的老化问题,也是导致储能达不到规范需求的原因。
1.2误动和拒动故障真空断路器在工作中会出现断相,当真空断路器与高压电动机相接通的时候会发生断相问题导致电动机缺相运行,甚至会产生烧毁的现象。
电动机缺相运行的原因可能是因为真空断路器的触头的材质比较软,而且采用的是对接方式,在进行很多次的分合闸操作后触头很可能会变形,使得真空断路器的行程发生改变,对该相接头的对接产生影响。
真空断路器的分闸和合闸产生失灵现象可能是因为操动机或者电器方面的故障。
分闸锁扣销子滑落或者脱落、分闸锁扣的扣住过量、分闸铁芯运行调控不合理这些都是操动机构的故障。
电器方面的故障主要有辅助开关接触的质量不好、分闸的电气压力不够、分闸线圈断线等,这些是真空断路器的分闸失灵产生的现象。
合闸失灵操动机构的故障主要是辅助开关的行程比较大、合闸时分闸的锁扣出现脱落和锁扣尺寸不合理。
它的电气方面的故障主要表现为合闸线圈发生断线和合闸电压不足等。
1.3断路器的分合闸操作失效首先断路器的分闸失灵主要故障根源在于操作机构的故障异常和电气故障,操作机构异常例如分闸锁扣销子扣合过量或脱落、分闸铁芯的形成调控不够合理;电气故障例如:辅助开关接触质量差、分闸线圈断路等现象。

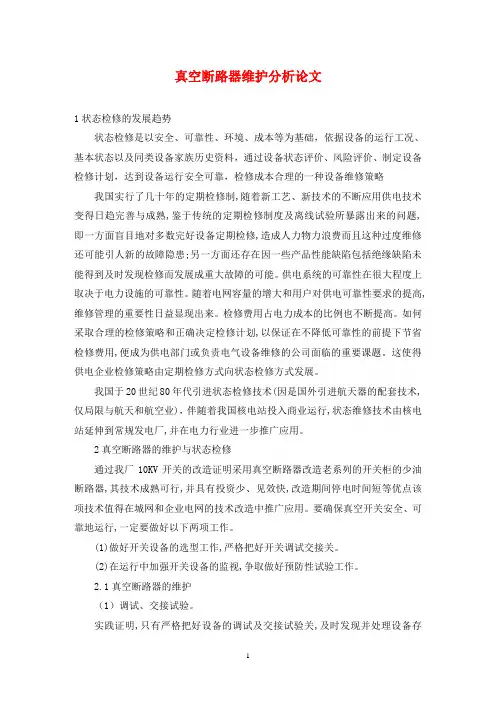

真空断路器维护分析论文1状态检修的发展趋势状态检修是以安全、可靠性、环境、成本等为基础，依据设备的运行工况、基本状态以及同类设备家族历史资料，通过设备状态评价、风险评价、制定设备检修计划，达到设备运行安全可靠，检修成本合理的一种设备维修策略我国实行了几十年的定期检修制,随着新工艺、新技术的不断应用供电技术变得日趋完善与成熟,鉴于传统的定期检修制度及离线试验所暴露出来的问题,即一方面盲目地对多数完好设备定期检修,造成人力物力浪费而且这种过度维修还可能引人新的故障隐患;另一方面还存在因一些产品性能缺陷包括绝缘缺陷未能得到及时发现检修而发展成重大故障的可能。
供电系统的可靠性在很大程度上取决于电力设施的可靠性。
随着电网容量的增大和用户对供电可靠性要求的提高,维修管理的重要性日益显现出来。
检修费用占电力成本的比例也不断提高。
如何采取合理的检修策略和正确决定检修计划,以保证在不降低可靠性的前提下节省检修费用,便成为供电部门或负责电气设备维修的公司面临的重要课题。
这使得供电企业检修策略由定期检修方式向状态检修方式发展。
我国于20世纪80年代引进状态检修技术(因是国外引进航天器的配套技术,仅局限与航天和航空业)，伴随着我国核电站投入商业运行,状态维修技术由核电站延伸到常规发电厂,并在电力行业进一步推广应用。
2真空断路器的维护与状态检修通过我厂10KV开关的改造证明采用真空断路器改造老系列的开关柜的少油断路器,其技术成熟可行,并具有投资少、见效快,改造期间停电时间短等优点该项技术值得在城网和企业电网的技术改造中推广应用。
要确保真空开关安全、可靠地运行,一定要做好以下两项工作。
(1)做好开关设备的选型工作,严格把好开关调试交接关。
(2)在运行中加强开关设备的监视,争取做好预防性试验工作。
2.1真空断路器的维护（1）调试、交接试验。
实践证明,只有严格把好设备的调试及交接试验关,及时发现并处理设备存在的先天缺陷,才能保证设备以良好的状况投入运行,减轻运行中的压力,降低设备运行中的故障和事故率。
10KV真空断路器的维护目录一、技术方案21.1。
21.1.1真空断路器的特性。
优势21.1.2。
缺点21.2。
真空断路器的操作机构31.3。
真空断路器的机械参数31.3.1。
额定开启距离31.3.2。
接触压力41.3.3。
接触冲程(或压缩冲程)41.3.4。
平均关闭速度41.3.5。
平均开启速度51.3.6。
收盘反弹时间51.3.7。
关闭和打开不同的时段51.3.8。
关闭和打开时间51.4。
真空断路器容易出现问题51.4.1。
真空泡的真空度降低了61.4.2。
真空断路器断开故障61.4.3。
弹簧操作机构关闭储能电路故障71.4.4。
开盘和收盘不同时期，反弹值大71.5。
真空断路器的维护81.6。
加强巡逻行动9一、技术方案真空断路器采用真空作为灭弧和绝缘介质。
所有部件都密封在由绝缘玻璃和其他材料制成的壳体内，动触头杆和动触头的密封由金属波纹管实现。
10kV真空开关作为新一代先进的开关设备，广泛应用于电网系统。
与10kV油开关相比，具有分断能力大、灭弧性能好、机电寿命长、运行维护量小、维护周期长等特点。
目前，真空开关的缺陷率和故障率有上升趋势。
主要表现在真空泡长期漏气和机械堵塞方面，这就要求我们加强对真空开关的维护和管理。
1.1 .真空断路器的特性1.1.1。
优势1.结构轻巧，接触距离小(10KV，仅10毫米)，动作快，操作轻，体积小，重量轻。
2.电弧放电时间很短，因为触点处于真空中，并且基本上没有电弧放电发生。
非常小的电弧通常只需要半个周期(0.01秒)就能熄灭，因此它被称为半周期断路器，与电流大小无关。
3、接触间隙介质恢复速度快。
4.使用寿命长。
5、维护工作量少，能防止火灾和爆炸。
不足之处1.操作过电压。
真空断路器在运行过程中，经常会出现高的切断过电压和电弧重燃过电压。
在运行管理中，应从技术上预防和抑制过电压。
如果适当增加接触距离，可以抑制电弧重燃过电压。
安装金属氧化物避雷器或具有更好防护性能的阻容保护装置等。

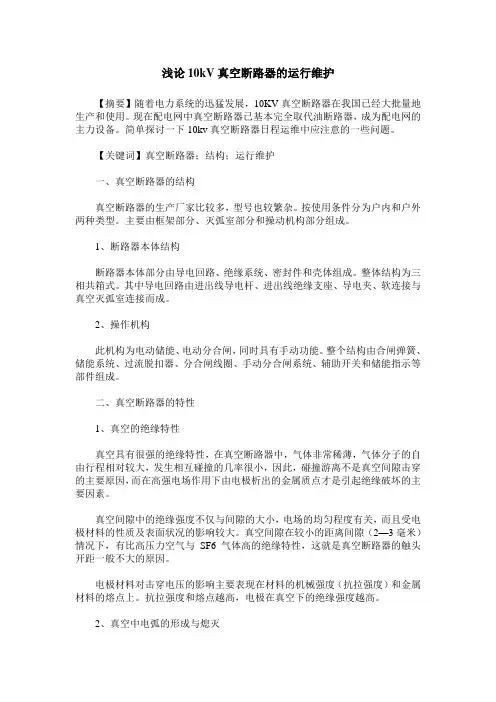

浅论10kV真空断路器的运行维护【摘要】随着电力系统的迅猛发展，10KV真空断路器在我国已经大批量地生产和使用。
现在配电网中真空断路器已基本完全取代油断路器，成为配电网的主力设备。
简单探讨一下10kv真空断路器日程运维中应注意的一些问题。
【关键词】真空断路器；结构；运行维护一、真空断路器的结构真空断路器的生产厂家比较多，型号也较繁杂。
按使用条件分为户内和户外两种类型。
主要由框架部分、灭弧室部分和操动机构部分组成。
1、断路器本体结构断路器本体部分由导电回路、绝缘系统、密封件和壳体组成。
整体结构为三相共箱式。
其中导电回路由进出线导电杆、进出线绝缘支座、导电夹、软连接与真空灭弧室连接而成。
2、操作机构此机构为电动储能、电动分合闸，同时具有手动功能。
整个结构由合闸弹簧、储能系统、过流脱扣器、分合闸线圈、手动分合闸系统、辅助开关和储能指示等部件组成。
二、真空断路器的特性1、真空的绝缘特性真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。
真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。
真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。
电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。
抗拉强度和熔点越高，电极在真空下的绝缘强度越高。
2、真空中电弧的形成与熄灭真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。
同时，开断电流的大小不同，电弧表现的特点也不同。
我们一般把它分为小电流真空电弧和大电流真空电弧。
探讨10kV真空断路器的运行及维护10kV真空断路器是电力系统中常用的一种高压开关设备，它具有快速切断故障电流、抗污闪电击穿能力强、维护成本低等优点，因此在电力系统中得到了广泛的应用。
本文将从10kV真空断路器的运行原理、日常维护及故障处理等方面进行探讨。
一、10kV真空断路器的运行原理10kV真空断路器是一种采用真空管作为断路介质的高压开关设备，它的工作原理是利用电磁力矩和势能来实现断开和闭合电路。
当需要断开电路时，电磁线圈会受到控制信号而产生电磁力，使得触头与固定触头之间的真空管产生电弧，从而将电路快速切断。
而闭合电路时，电磁线圈取消控制信号，触头则由弹簧力推动闭合，实现电路的通断。
1. 清洁工作：10kV真空断路器应保持干燥、清洁的状态，防止灰尘、积水等杂质影响其正常使用。
平时可以利用擦拭布对其外表面进行清洁，对于内部触头则可以使用专业的真空断路器清洁设备进行清洁。
2. 聚焦触头：10kV真空断路器的聚焦触头是其关键部件之一，需要定期检查触头的磨损程度，对于磨损严重的触头应及时更换。
而对于新更换的触头，需要进行调整和测试，确保其工作正常。
3. 弹簧机构：10kV真空断路器的弹簧机构是保证其闭合切断性能的重要部件，需要定期检查弹簧的张紧情况，确保其能够正常闭合电路，并且不会出现失控现象。
4. 电气连接：10kV真空断路器的电气连接应定期检查是否松动、腐蚀等情况，如果发现异常应及时处理，避免因为松动或腐蚀导致的电气故障。
5. 动作试验：10kV真空断路器需要定期进行动作试验，以确保其能够正常闭合和切断电路，并且在试验过程中需要记录每次试验的情况，以便后续分析。
1. 电气故障：10kV真空断路器在使用过程中可能会出现电气故障，比如接线松动、触头磨损、电磁线圈故障等，这时需要对断路器进行彻底的检查和维修，确保其能够正常使用。
2. 动作不正常：如果10kV真空断路器在动作试验或者实际使用过程中出现动作不正常的情况，比如闭合不严、切断不慢等，需要对弹簧机构、触头、电磁线圈等部件进行检查和调整，以恢复其正常的工作性能。
浅谈高压真空断路器的运行和维护【摘要】随着城市的建设和发展，高压断路器在配电系统中起着举足轻重的作用，它是变（配）电所最重要的控制和保护设备之一，它可接通和断开电路的空载电流和负荷电流，故障时能与保护装置配合迅速、自动地切断故障电流。
它的种类较多，有油断路器、空气断路器、真空断路器和SF6断路器。
真空断路器由于灭弧能力强、电气寿命长、现场维护方便等优点越来越被工厂配电系统广泛地使用，本文就高压真空断路器在运行和维护方面做一些简要介绍。
【关键词】断路器；高压；运行；维护一、真空断路器的结构及灭弧原理1.真空断路的结构简介高压真空断路器是利用真空的绝缘和灭弧性能构成的开关设备。
结构如图6-3 所示，主要由真空灭弧室、操动机构及支持系统等构成。
其核心是真空灭弧室。
2.真空灭弧室的灭弧原理当动、静触头在真空中刚分离的瞬间，电流将收缩到触头刚分离的某一点或某几点上，触头的接触电阻急剧增大，温度也迅速提高，使触头产生金属蒸气，同时形成极高的电场。
当电弧电流过零时，由于电弧能量减少，电极的温度降低，电极不再向弧隙提供金属蒸气，使弧隙的带电质点迅速减少并向外扩散，电弧即不能维持而熄灭。
电弧熄灭后，弧隙间的介质绝缘强度迅速恢复，使电流过零后，不再重燃。
二、真空断路器的寿命高压真空断路器的寿命包括真空寿命、机械寿命和电寿命三类。
1.真空寿命真空寿命是用以衡量真空灭弧室自出厂之日起，经运输、存放、安装和运行过程中，其内部真空度是否在允许工作的最低真空度之内。
真空寿命由制造厂规定，一般为20年。
真空寿命是否终了，主要是经过测试灭弧室内的真空压力是否在允许工作的最大值之上。
2.机械寿命机械寿命是指断路器自出厂之日起的机械动作次数，完成一个分、合操作即算一次，一般可达10000 次以上。
机械寿命主要取决于不锈钢波纹管的寿命，机械寿命终了一般是波纹管破裂。
影响机械寿命的主要因素，除本身制造质量外，还可能由以下原因使波纹管加速损坏。
探讨10kV真空断路器的运行及维护10kV真空断路器是电网中常用的电力设备，它在电路中的作用是控制和保护电气设备，并维持电网的运行稳定。
因此，对于真空断路器的运行及维护有着极其重要的意义。
本文将从真空断路器的运行原理和维护方面进行探讨。
真空断路器是一种采用真空辅助封闭触头间隙的开关设备，它主要由动触头、静触头、真空室、弹簧机构和操作机构等部件组成。
当断路器开启时，电流通过动触头、真空室和静触头形成一个闭合回路；当断路器关闭时，则通过弹簧机构将动触头和静触头分离，从而切断电流。
真空断路器的主要优点是具有高断口速度、小体积、轻量化、维护方便等特点，且不会产生污染和火花，这使得真空断路的运用逐渐扩大。
真空断路器在长时间运行中，会出现各种故障和损伤，因此对于真空断路器的维护非常关键。
下面就真空断路器维护的要点进行一一分析：1. 周期性检查真空断路器为保证真空断路器的正常运行，电力企业需要定期进行检查和维修。
进行检查时需要将断路器的外壳打开，对断路器内部进行清洁和检查。
并通过实验检测真空度和漏电情况，检查触头的热开关是否正常，以及接头是否松动等问题。
2. 预防因锈、腐蚀等导致的维修卫生监督系统要求对于电力设备的维护和保养，特别是不定期的检查。
所以对于真空断路器来说，要进行防止锈和腐蚀的维护。
可以采用防锈、加油、蜡等保养方法，对返回室、机械部件、触头等进行清洗和涂油蜡等，以达到防锈、防腐、防潮等效果。
3. 要定期检测外露线路在操作中发现真空断路器的外露线路接触不好或损坏时，需要及时进行检测和修理。
这同时可以检测设备种类是否具有一定承载能力，以及与附加设备之间的连接是否正确。
4. 保养关键部件真空断路器的关键部件包括机械结构、固定零部件和电器部件等。
这些部件的运行对于整个断路器的安全和稳定起着至关重要的作用。
因此，对于这些部件的保养是非常必要的，包括对机械零部件进行润滑、对固定零件进行锁紧等，以防止拆卸或变形等；对于电器部件则更应注意清洁，防尘、防湿、防阳光等，维护整个设备的稳定性。

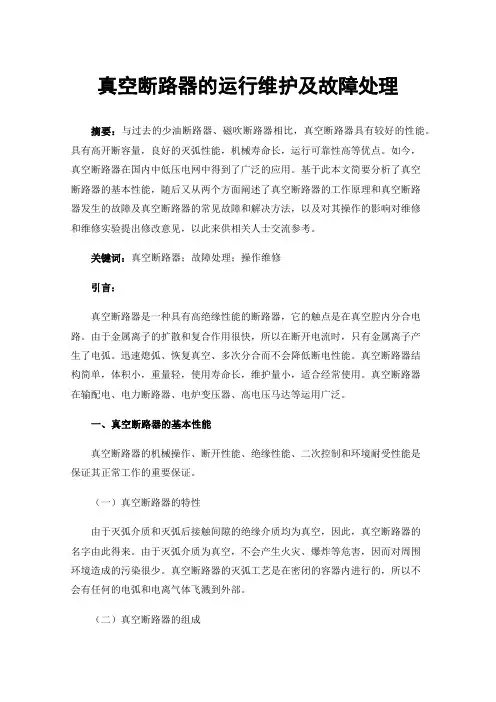

真空断路器的运行维护及故障处理摘要：与过去的少油断路器、磁吹断路器相比，真空断路器具有较好的性能。
具有高开断容量，良好的灭弧性能，机械寿命长，运行可靠性高等优点。
如今，真空断路器在国内中低压电网中得到了广泛的应用。
基于此本文简要分析了真空断路器的基本性能，随后又从两个方面阐述了真空断路器的工作原理和真空断路器发生的故障及真空断路器的常见故障和解决方法，以及对其操作的影响对维修和维修实验提出修改意见，以此来供相关人士交流参考。
关键词：真空断路器；故障处理；操作维修引言：真空断路器是一种具有高绝缘性能的断路器，它的触点是在真空腔内分合电路。
由于金属离子的扩散和复合作用很快，所以在断开电流时，只有金属离子产生了电弧。
迅速熄弧、恢复真空、多次分合而不会降低断电性能。
真空断路器结构简单，体积小，重量轻，使用寿命长，维护量小，适合经常使用。
真空断路器在输配电、电力断路器、电炉变压器、高电压马达等运用广泛。
一、真空断路器的基本性能真空断路器的机械操作、断开性能、绝缘性能、二次控制和环境耐受性能是保证其正常工作的重要保证。
（一）真空断路器的特性由于灭弧介质和灭弧后接触间隙的绝缘介质均为真空，因此，真空断路器的名字由此得来。
由于灭弧介质为真空，不会产生火灾、爆炸等危害，因而对周围环境造成的污染很少。
真空断路器的灭弧工艺是在密闭的容器内进行的，所以不会有任何的电弧和电离气体飞溅到外部。
（二）真空断路器的组成真空断路器包括：真空灭弧室，操作机构，触头，操作面板。
真空断路器是一种用一对密封在真空中的触点，来完成电源断路器和断路器的工作，它是以高真空为绝缘介质。
真空灭弧室的触点是产生电弧和熄灭电弧的地方，触点的结构直接关系到真空灭弧室的断开性能。
二、真空断路器的工作原理真空断路器的工作原理是在高真空环境下，通过零点处的等离子体快速扩散，使电弧熄灭，从而达到断开电流的目的。
由于真空中没有传导介质，真空断路器的电弧很快就会熄灭，因此，真空断路器的动触点间的间隔非常小。
探讨10kV真空断路器的运行及维护【摘要】10kV真空断路器作为电力系统中重要的保护设备，在各个领域都有着广泛的应用。
本文首先介绍了10kV真空断路器的概念及其重要性，然后详细探讨了其工作原理和运行特点。
接着分析了10kV真空断路器的维护方法和常见故障排除方法，以及性能优劣比较。
结尾总结了10kV真空断路器的运行及维护要点，并展望了其技术发展趋势。
通过本文的介绍，读者可以了解到10kV真空断路器在电力系统中的重要性，以及如何正确运行和维护这一关键设备，为电力系统的稳定运行提供保障。
【关键词】10kV真空断路器、运行、维护、工作原理、运行特点、维护方法、故障排除、性能比较、总结、展望、技术发展趋势。
1. 引言1.1 介绍10kV真空断路器的概念10kV真空断路器是一种用于高压电力系统中的电器设备，通常用于断开或接通电路中的电流。
它采用真空作为灭弧介质，在断开电路时能够快速并有效地灭弧，保护电气设备和人员安全。
10kV真空断路器广泛应用于电力系统中的配电网、变电站等场所，起着重要的保护作用。
与传统的空气断路器相比，10kV真空断路器具有更快的断开速度、更高的短路电流承受能力和更好的灭弧性能。
其结构简单、维护方便，可以实现远程监控和自动化控制，提高了电力系统的可靠性和运行效率。
10kV真空断路器作为电力系统中不可或缺的重要设备，具有重要的应用价值和意义。
在今后的电力系统建设和运行中，其将继续发挥重要作用，并不断得到改进和完善，以满足不断增长的电力需求和提高能源利用效率的要求。
1.2 重要性及应用领域10kV真空断路器作为电力系统中的关键设备，在电气系统的稳定运行中扮演着至关重要的角色。
其在配电系统中主要用于保护和控制电流，在电力系统中承担着重要的过载保护和短路保护功能。
由于其可靠性高、响应速度快、操作方便等特点，10kV真空断路器广泛应用于城市电网、工业企业及发电站等领域。
在城市电网中，10kV真空断路器被用于配电系统的过载保护和短路保护，确保电网运行的稳定性和安全性。

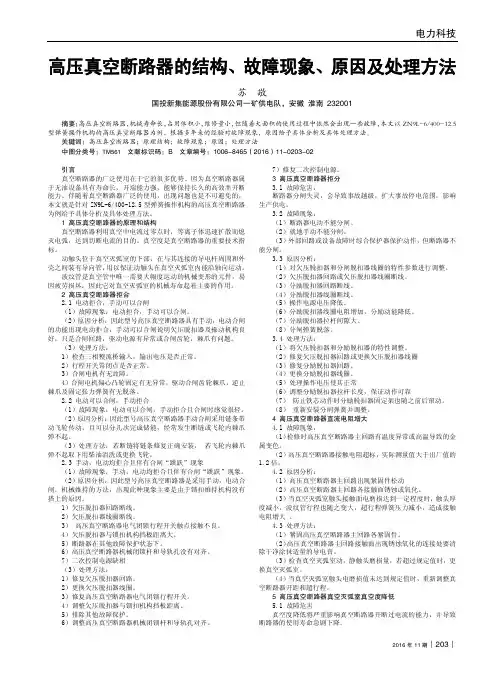

电力科技2016年11期︱203︱高压真空断路器的结构、故障现象、原因及处理方法苏 敬国投新集能源股份有限公司一矿供电队，安徽 淮南 232001摘要：高压真空断路器，机械寿命长，占用体积小，维修量小，但随着大面积的使用过程中依然会出现一些故障，本文以ZN9L-6/400-12.5型弹簧操作机构的高压真空断路器为例，根据多年来的经验对故障现象，原因给予具体分析及具体处理方法。
关键词：高压真空断路器；原理结构；故障现象；原因；处理方法中图分类号：TM561 文献标识码：B 文章编号：1006-8465（2016）11-0203-02引言 真空断路器的广泛使用在于它的很多优势。
因为真空断路器属于无油设备具有寿命长，开端能力强，能够保持长久的高效率开断能力。
伴随着真空断路器广泛的使用，出现问题也是不可避免的，本文就是针对ZN9L-6/400-12.5型弹簧操作机构的高压真空断路器为例给予具体分析及具体处理方法。
1 高压真空断路器的原理和结构 真空断路器利用真空中电流过零点时，等离子体迅速扩散而熄灭电弧，达到切断电流的目的。
真空度是真空断路器的重要技术指标。
动触头位于真空灭弧室的下部，在与其连接的导电杆周围和外壳之间装有导向管，用以保证动触头在真空灭弧室内能沿轴向运动。
波纹管是真空管中唯一需要大幅度运动的机械变形的元件，易因疲劳损坏，因此它对真空灭弧室的机械寿命起着主要的作用。
2 高压真空断路器拒合 2.1 电动拒合，手动可以合闸 （1）故障现象：电动拒合，手动可以合闸。
（2）原因分析：因此型号高压真空断路器具有手动，电动合闸的功能出现电动拒合，手动可以合闸说明欠压脱扣器及操动机构良好，只是合闸回路，驱动电源有异常或合闸齿轮，棘爪有问题。
（3）处理方法： 1）检查三相整流桥输入，输出电压是否正常。
2）行程开关常闭点是否正常。
3）合闸电机有无故障。
4）合闸电机偏心凸轮固定有无异常，驱动合闸齿轮棘爪，逆止棘爪及固定张力弹簧有无脱落。
探讨10kV真空断路器的运行及维护10kV真空断路器是电力系统中常见的重要设备，它在电网运行中起到了重要的作用。
在电力系统中，真空断路器是用于开关和隔离电路的设备，能够在负载和短路状态下快速切断电流，起到保护电网设备和人员安全的作用。
对于10kV真空断路器的运行及维护工作显得尤为重要。
本文将探讨10kV真空断路器的运行原理、常见故障及维护方法，以期能够帮助电力系统工作者更好地了解和掌握10kV真空断路器的运行及维护技术。
一、10kV真空断路器的运行原理10kV真空断路器是一种利用真空作为灭弧介质的高压开关设备。
其具体的运行原理是利用电磁力将触头分离，形成灭弧室，并在灭弧室中产生高速运动的电子束，将电弧电流快速熄灭。
在正常的开关操作中，通过外部的操作机构控制触头的分合，实现对电路的开关操作。
当发生故障时，真空断路器能够快速切断电流，起到了保护电网设备和人员安全的作用。
1. 触头磨损触头磨损是10kV真空断路器常见的故障之一。
触头经过长时间工作后，由于与电弧的磨擦和热冲击，会导致触头磨损严重，影响触头的导电性能和接触可靠性。
在进行维护时，需要对触头进行定期的检查和更换，确保其正常的导电和接触性能。
2. 灭弧室失效灭弧室是10kV真空断路器中关键的部件之一，它能够高效地熄灭电弧。
在长时间的运行中，灭弧室可能会出现烧损、气体泄漏等情况，导致其失效。
为了确保10kV真空断路器的正常运行，需要对灭弧室进行定期的检查和维护，及时更换损坏的灭弧室。
3. 操作机构故障操作机构是10kV真空断路器中的重要部件，它能够实现对断路器的远程和就地操作。
当操作机构发生故障时，会影响断路器的正常运行。
需要对操作机构进行定期的检查和维护，确保其正常的操作性能。
以上仅是10kV真空断路器常见故障的一部分，实际运行中还可能出现其他各种各样的故障。
对于这些故障，都需要及时采取有效的处理方法，以保证10kV真空断路器的正常运行。
1. 定期巡检定期巡检是保证10kV真空断路器正常运行的重要手段之一。
10kv真空断路器的原理与维护前言自1961年美国GE公司研制成功第一台真空断路器以来，真空断路器的技术水平迅速提高。
随着电力系统的迅猛发展，10kv真空断路器在我国已经大批量的生产和使用。
对于我们检修人员来说，提高对真空断路器的认识，加强维护保养，使其安全运行，成了一个迫在眉睫的问题。
本文以zw27-12为例，简要的说明真空断路器的原理与维护。
一、真空断路器的绝缘特性真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的机率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而是在高强电场的作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。
真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。
真空间隙在较小的距离间隙（2-3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。
电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。
抗拉强度和熔点高，电极在真空下的绝缘强度越高。
二、断路器的结构和工作原理真空断路器的生产厂家比较多，型号也比较繁杂。
按使用条件分为户内（ZNx-**）和内外（ZWx--**）两种类型。
主要由框架部分，灭弧室部分（真空泡），和操动机构部分组成。
下面以ZW27-12型户外高压真空断路器为例，说明其结构与工作原理。
断路器的本体部分由导电回路，绝缘系统，密封件和壳体组成。
整体结构为三相共箱式。
其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接面此机构为电动储能，电动分合闸，同时具有手动功能。
整个机构由过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。
1.工作原理真空断路器利用高真空中电流流过零点时，等离子体迅速扩散熄灭电弧，完成切断电流的目的。
2.动作原理储能过程：当储能电机14接通时，电机带动偏心轮转动，通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动，推动储能棘爪 6摆动，使棘爪11转动，当棘轮上的11上的销与储能轴套上32的板靠住以后，二者一起运动，使挂在储能轴套上的32上的合闸弹簧21拉长。
探讨10kV真空断路器的运行及维护10kV真空断路器是一种常用的高压电力设备，用于控制和保护电力系统中的电力传输和配电。
本文将探讨10kV真空断路器的运行原理、特点以及维护方法。
10kV真空断路器是一种采用真空灭弧技术的断路器。
它利用真空中可靠的绝缘性能和较高的灭弧能力，在断开负载电流或短路电流时，能够迅速将电流中断，并消除电流弧状，实现电力系统的安全运行。
真空断路器由真空开关、控制器和机械传动机构组成。
10kV真空断路器具有以下特点：1. 高可靠性：真空断路器采用无气体、无介质的设计，因此无需维护或定期维修，具有较长的使用寿命。
真空断路器的灭弧能力强，能够快速且可靠地中断电流。
2. 良好的绝缘性能：真空断路器的绝缘介质是真空，因此具有很好的绝缘性能和绝缘强度。
它能够抵抗高电压和大电流的冲击而不发生击穿。
3. 小巧轻便：相比传统的空气断路器，真空断路器具有较小的体积和重量，更加适合安装在紧凑的电力设备中。
4. 高灭弧能力：真空断路器具有较高的灭弧能力，能够迅速将电流中断，并消除电流弧状。
这可以减少弧光和功率损耗，保护电力系统的正常运行。
为确保10kV真空断路器的正常运行和安全性，需要进行定期的维护和检修。
以下是一些常见的维护方法：1. 清洁绝缘部件：定期清洁断路器的绝缘部件，如触头、绝缘杆和绝缘套管等。
使用软布或吸尘器对绝缘部件进行清洁，以防止灰尘和污垢对绝缘性能的影响。
2. 检查机械部件：定期检查真空断路器的机械部件，如机构、联动装置和连接器等。
确保它们安装牢固，没有松动或损坏，以免影响断路器的正常操作。
3. 测试绝缘性能：定期进行真空断路器的绝缘测试，以确保其绝缘性能正常。
可以使用绝缘电阻测量仪进行测试，检测绝缘电阻是否达到标准要求。
4. 检查电气连接：定期检查真空断路器的电气连接，包括触点和线路连接。
确保连接牢固，没有松动或氧化，以防止接触不良和电流过载。
5. 定期维护：定期对真空断路器进行维护，包括更换磨损的零部件和润滑机械部件。
探讨10kV真空断路器的运行及维护10kV真空断路器是一种智能化的电气设备，广泛应用于各种电力系统中。
它具有可靠的工作性能和高度自动化的特点，能够快速、准确地切断电路，保护系统的安全运行。
本文将探讨10kV真空断路器的运行原理、操作过程以及维护方法。
10kV真空断路器主要由断路器本体、机构、操作机构和辅助装置等组成。
断路器本体是最核心的部分，由真空材料制成的灭弧室是实现断开电路的关键。
当电流过载或故障时，断路器的操作机构将灭弧室关闭，使电弧在灭弧室内得以熄灭，从而实现电路的切断。
在运行过程中，操作人员需要通过操作机构对10kV真空断路器进行控制。
要确保断路器处于合闸状态，即灭弧室关闭。
然后，通过控制机构将断路器分合位置放到分闸位置，此时电路已经切断。
再将分合位置放到合闸位置，即可恢复电路的供电。
在维护方面，10kV真空断路器需要定期检查和维护，以确保其正常运行和延长使用寿命。
要检查断路器的外观，是否有损坏或腐蚀情况。
要检查断路器的密封性能，防止空气进入灭弧室影响正常工作。
还需要检查断路器的机械传动机构和电气连接，确保其可靠性和稳定性。
定期对10kV真空断路器进行试验也是非常重要的。
常见的试验包括机械特性试验、继电保护试验和绝缘电阻试验等。
通过试验，可以对断路器的性能进行全面评估，发现潜在问题并及时修复。
10kV真空断路器是一种关键的电气设备，具有可靠性和安全性等优点。
它的运行和维护需要操作人员具备专业知识和技能，以确保其正常工作和延长使用寿命。
通过定期检查和试验，可以发现问题并及时修复，保证电力系统的安全运行。
真空断路器的检修与维护方法1. 真空断路器的基本原理和结构真空断路器是一种常用的高压开关设备，用于控制和保护电力系统中的电气设备。
其基本原理是利用真空中的绝缘性能和灭弧能力，实现电路的开闭操作。
真空断路器的主要结构包括断路器主体、真空瓷瓶、固定触头、活动触头、弹簧机构、灭弧室等部分。
断路器主体通常由瓷瓶和金属外壳组成，内部则安装有触头、弹簧机构和灭弧室等组件。
2. 真空断路器的检修方法2.1 检查外观和连接在进行真空断路器的检修前，首先需要检查其外观和连接情况。
包括检查断路器主体是否有明显的损坏和变形，观察触头是否有氧化和磨损，检查连接螺栓是否松动等。
2.2 清洁触头和灭弧室触头和灭弧室是真空断路器中容易受到污染的部分，因此在检修过程中需要进行清洁。
首先，使用软毛刷或干净的布擦拭触头和灭弧室内壁，去除灰尘和油污。
然后，使用专用的真空吸尘器清理残留的污物。
2.3 检查和调整弹簧机构弹簧机构是真空断路器中的重要组成部分，其作用是提供闭合力和断开力。
在检修过程中，需要检查弹簧的张紧情况和弹簧的变形情况，如果有需要，进行调整或更换。
2.4 检测绝缘性能真空断路器的绝缘性能是其正常运行的重要保证。
在检修过程中，需要进行绝缘性能的检测。
可以使用绝缘电阻计或绝缘电压表对断路器的各个触点和外壳进行绝缘电阻或绝缘电压的测试，确保其绝缘性能符合要求。
2.5 检查操作机构和保护装置操作机构和保护装置是真空断路器正常运行的关键部分。
在检修过程中，需要检查操作机构的灵活性和可靠性，确保其能够正常操作。
同时，还需要检查保护装置的设置和参数，确保其能够对电力系统进行有效的保护。
3. 真空断路器的维护方法3.1 定期维护定期维护是保证真空断路器长期稳定运行的关键措施。
可以根据断路器的使用情况和厂家要求，制定维护计划，定期对断路器进行维护。
主要包括清洁触头和灭弧室、检查弹簧机构、检测绝缘性能、检查操作机构和保护装置等。
3.2 预防性维护预防性维护是在正常运行期间，提前发现并解决潜在问题的维护措施。
户外真空断路器的原理及安装、维护方法概述户外真空断路器是一种高压电气装置，紧要用于配电系统中对高电压电路进行配电和保护掌控。
它是一种常用的电力设备，广泛应用于各种工业、民用电气网中。
本文将介绍户外真空断路器的工作原理、安装和维护方法。
工作原理户外真空断路器的紧要构成部分包括可动触头、固定触头、真空瓶、绝缘材料、驱动机构等。
在正常情况下，断路器处于闭合状态。
当电路中显现过载、短路等故障时，过电流会引起可动触头产生猛烈的振荡，使其与固定触头失去接触，从而实现对电路的切断。
真空断路器接受真空瓶作为电性绝缘介质，它与传统的空气断路器相比，具有更高的断电本领，更小的体积和重量。
真空瓶的内部真空度高、介质损耗小、断电本领强，可以有效提高电气设备的操作牢靠性和安全性。
安装方法户外真空断路器的安装需要在符合国家标准和技术要求的条件下进行。
下面介绍一下安装过程及注意事项。
安装过程1.首先，确定好断路器的安装位置，应当保证安全牢靠，并且便利检修和维护。
2.对安装位置的基础进行检查，确保基础坚固结实、平整无障碍物。
3.对断路器的组装进行检查，确保各个部件完好无损。
4.断路器的安装应当依照制造商的引导书进行操作，并依据需要连接其它设备或线路。
5.安装完成后对断路器进行测试，确保安装正确，连接良好，并进行设备参数设置。
注意事项1.断路器的安装和试验应当由具有电力工程技术资格的专业人员进行。
2.安装位置应当阔别可燃物和易燃易爆场所，以防止火灾和爆炸。
3.断路器的连接和维护应当接受带接地保护的工具和设备，保证安全。
4.安装过程中应当注意防护设备的触摸和静电保护，防止损坏设备或适时、设备不能正常工作。
维护方法对于户外真空断路器，进行定期的维护可以有效地延长其使用寿命，保证电气设备的牢靠运行。
下面列出了几点维护方法。
环境保护户外真空断路器应当安装在干燥、通风、清洁、无腐蚀气体的环境中，可以使用保护罩或其他防护装置来防止水、雨、雪等外界环境的侵蚀和损坏。
探讨10kV真空断路器的运行及维护【摘要】10kV真空断路器是电力系统中非常重要的设备，其在电路中起着保护和控制的作用。
本文将探讨10kV真空断路器的运行及维护。
首先介绍了10kV真空断路器的概述，包括其结构和特点。
然后详细解析了10kV真空断路器的工作原理，以及在电路中的具体运行方式。
接着介绍了10kV真空断路器的日常维护方法，包括定期检查和清洁等措施。
通过本文的介绍，读者可以更好地了解10kV真空断路器的运行机制及维护要点，为实际工作中的应用提供帮助和指导。
结论部分将对文章进行总结和归纳，强调10kV真空断路器在电力系统中的重要性，并呼吁相关人员加强对其的关注与维护工作。
【关键词】10kV真空断路器、运行、维护、概述、工作原理、引言、结论1. 引言1.1 引言真空断路器是电力系统中常见的一种设备，用于在电路中断开或接通电流。
在10kV电力系统中，真空断路器扮演着非常重要的角色。
本文将探讨10kV真空断路器的运行及维护，帮助读者更好地了解和管理这一关键设备。
在现代电力系统中，真空断路器已经成为一种主流的断路器类型。
相比于传统的气体断路器，真空断路器具有更高的操作可靠性和更长的使用寿命。
其原理是利用真空中无气体的环境，通过在两触点间建立和分离电弧来实现断开和接通电路。
通过本文的探讨，读者将能够更全面地了解10kV真空断路器的运行及维护，为电力系统的安全稳定运行提供参考和指导。
希望本文能够帮助读者更好地管理和维护真空断路器，确保电力系统的可靠性和安全性。
2. 正文2.1 10kV真空断路器概述10kV真空断路器是电力系统中常用的一种设备，主要用于接通、分断及过载保护电路。
它采用真空技术作为电介质，具有快速操作、高可靠性和免维护等优点。
10kV真空断路器通常由断路器本体、操作机构、熔断器、电气机构、动力机构等部分组成。
在电力系统中，10kV真空断路器扮演着重要的角色。
它可以实现对电路的控制和保护，确保电力系统的安全稳定运行。
