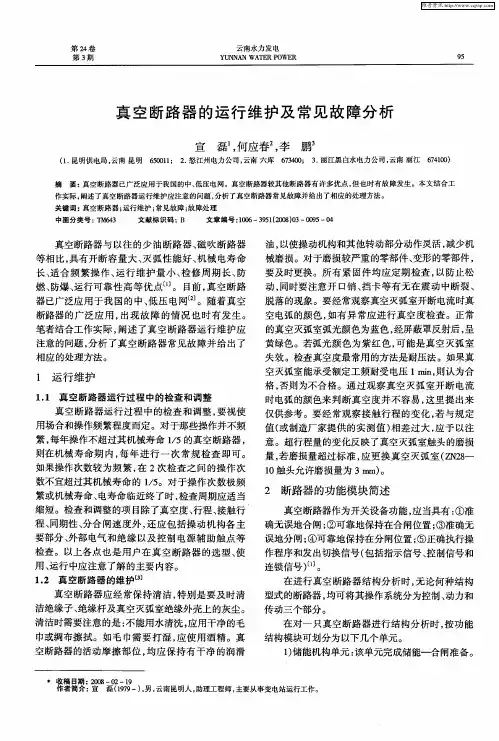

真空断路器运行与维护

高压开关柜手车工作位置和试验位置一般手车有三个工作位:1.工作位:2.试验位:3.检修位.1、检修位置，就是把断路器拉出柜外，这点清楚，不拉出来如何检修；2、试验位置，把断路器拉到断路器可动作，但断路器与一次系统是脱离的，且是安全脱离的，就是一次触头间能保证安全距离的位置（动触头和静触头在脱开位置），二次插头还插在插座上，只要一合操作电源，就可以试验二次回路和断路器动作是否正常；3、工作位置（热备用），开关柜所有元器件都处于工作状态，只是断路器没有合闸；（动触头和静触头在闭合位置），这种状态叫热备用，马上需要合闸的线路应放在热备用，自动合闸的也需要放在热备用，现场按钮操作启动的电机开关也需要放在热备用。

手车开关的优点由于它无母线及线路刀闸，母线全封闭，柜体全封闭，占地面积小，能防止小动物进入开关柜内，避免了由小动物引起的接地相间短路故障。

操作使用安全方便、可靠性高。

10kV VS1开关是插入式的，安装在手车上，开关和操作机构是一体化的弹簧储能操作机构。

采用手车式结构安装在柜体内。

首先了解手车开关与其他开关操作的区别，手车开关本体所处的三种位置，即工作位置、试验位置、检修位置。

（1）工作位置：手车开关本体在开关柜内，一次插件（动、静插头）已插好。

（2）试验位置：手车开关本体在开关柜内，且开关本体限定在“试验”位置，一次插件（动、静插头）在断开位置。

（3）检修位置：手车开关本体在开关柜外。

开关的操作采用丝杠、螺母传动方式推进、退出断路器。

（1）推进：断路器处于试验位置并处于分闸状态，打开小门（摇进机构左、右把手及接地开关连锁操作把手需到位置），插入摇把，将断路器摇进至工作位置，推入柜内后取下摇把，关闭小门，方可分、合断路器。

（2）退出：断路器处于工作位置并处于分闸状态，打开小门（摇进机构左、右把手及接地开关连锁操作把手需到位置），插入摇把，将断路器摇出至试验位置，取下摇把，关闭小门，方可分、合断路器。

10kV真空断路器的运行及有效维护摘要：真空断路器具有非常明显的特点,所以在电力系统中的应用范围不断扩大,但是真空断路器由于无法实现手动合闸,所以必须要针对真空断路器存在的问题进行深入地分析,及时消除故障来保证真空断路器正常的运转效率,从而提高真空断路器运行的可靠性与稳定性,为电力系统的运行提供保障。

关键词：10kV；真空断路器；运行维护1、10kV真空断路器的常见故障1.1弹簧储能不到位当真空断路器合闸后,其储能开关才开始连接电机回路,进而对弹簧进行储能。

此过程中,导致弹簧储能不到位的原因为:储能齿轮受运行磨损影响,使设施驱动存在脱扣与打滑现象,造成了电机空转与弹簧储能不够。

此外,完成弹簧储能的主要设备——电机,因其工作时间过长出现的老化问题,也是导致储能达不到规范需求的原因。

1.2误动和拒动故障真空断路器在工作中会出现断相,当真空断路器与高压电动机相接通的时候会发生断相问题导致电动机缺相运行,甚至会产生烧毁的现象。

电动机缺相运行的原因可能是因为真空断路器的触头的材质比较软,而且采用的是对接方式,在进行很多次的分合闸操作后触头很可能会变形,使得真空断路器的行程发生改变,对该相接头的对接产生影响。

真空断路器的分闸和合闸产生失灵现象可能是因为操动机或者电器方面的故障。

分闸锁扣销子滑落或者脱落、分闸锁扣的扣住过量、分闸铁芯运行调控不合理这些都是操动机构的故障。

电器方面的故障主要有辅助开关接触的质量不好、分闸的电气压力不够、分闸线圈断线等,这些是真空断路器的分闸失灵产生的现象。

合闸失灵操动机构的故障主要是辅助开关的行程比较大、合闸时分闸的锁扣出现脱落和锁扣尺寸不合理。

它的电气方面的故障主要表现为合闸线圈发生断线和合闸电压不足等。

1.3断路器的分合闸操作失效首先断路器的分闸失灵主要故障根源在于操作机构的故障异常和电气故障,操作机构异常例如分闸锁扣销子扣合过量或脱落、分闸铁芯的形成调控不够合理;电气故障例如:辅助开关接触质量差、分闸线圈断路等现象。

真空断路器在运行中的问题分析与检修维护对策【关键词】真空断路器；触头；行程杆；电压监视器0.引言2009年6月18日，三期燃料控制值班员通知电气值班员，6kv输煤皮带机乙电机在运行中停不下来，要求电气值班员进行处理，电气值班员到达6kv输煤段母线室，检查6kv输煤皮带机乙电机真空断路器，发现开关闭锁连杆的销钉脱落。

险些造成带负荷拉小车开关的事故，避免了一次三期燃料全停电事故，也避免了一次人身伤害事故。

我厂很多辅助设备开关都已更换了zn28-10真空断路器。

但真空断路器在使用过程中，也存在一些问题，要求我们运行人员和检修人员在操作和检修中要十分注意对真空断路器的检查和检修过程中检查调试，防止真空断路器未跳闸就将开关拉至试验位置或检修位置，造成带负荷拉刀闸的恶性事故，给安全生产带来重大影响。

1.常见的真空断路器不正常运行状态1.1断路器拒合、拒分表现为在断路器得到合闸（分闸）命令后，合闸（分闸）电磁铁动作，铁心顶杆将合闸（分闸）掣子顶开，合闸（分闸）弹簧释放能量，带动断路器合闸（分闸），但断路器灭弧室不能合闸（分闸）。

1.2断路器误分表现为断路器在正常运行状态，在不明原因情况下动作跳闸。

1.3断路器直流电阻增大表现为断路器在运行一定时间后，灭弧室触头的接触电阻不断增大。

1.4断路器合闸弹跳时间增大表现为断路器在运行一定时间后，合闸弹跳时间不断增大。

1.5断路器中间箱ct表面对支架放电表现为断路器在运行过程中，电流互感器表面对中间箱支架放电。

1.6断路器灭弧室不能断开表现为断路器在进行分闸操作后，断路器不能断开或非全相断开。

2.故障原因分析2.1断路器拒分、拒合操动机构发生拒动现象时，一般先分析拒动原因，是二次回路故障还是机械部分故障，然后进行处理。

在检查二次回路正常后，发现操动机构主拐臂连接的方向轴头间隙过大，虽然操动机构正常动作，但不能带动断路器分合闸联杆动作，导致断路器不能正常分合闸。

2.2断路器误分断路器在正常运行状态下，在没有外施操作电源及机械分闸动作时，断路器不能分闸。

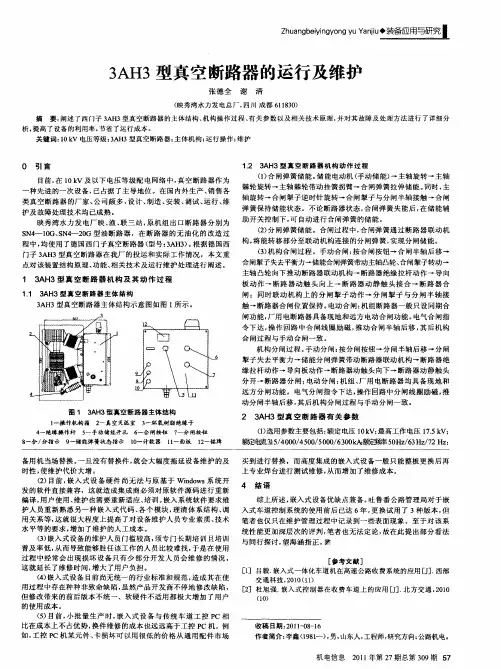

西门子３ＡＨ3真空断路器、SIEMENS３ＡＨ3真空断路器技术参数：品牌：西门子真空断路器型号：3AH3极数：3额定绝缘电压：2000功能：３ＡＨ3用于切合大容量负载免维护型断路器。

３ＡＨ3—免维护断路器，用于高断路能力，电压范围在7.2 kv 和36 kv 之间。

它具有10000次操作周期的使用寿命。

原理：该断路器开断容量大，并能够进行切合操作10000次且免维护，是适用于发电机和工业场合的理想断路器。

3AH3标准型真空断路器可以用在短路电流高达72KA，额定电压高达40.5KV的发电机和工业系统中；满足IEC标准中的试验规范。

3AH真空断路器由上海西门子开关有限公司严格按照ISO9002质量保证体系的要求控制原材料的采购、生产和检验。

断路器的真空灭弧室采用一次封排技术制造，触头材料为Cr-Cu合金，经电弧冶炼而成。

触头采用先进的设计形状和结构，具有极高的耐电弧能力和很小的弧压降。

因此，在保证开断额定短路电流的前提下，灭弧室的体积可以具有较小的尺寸。

西门子的这种新型真空灭弧室，还具有截流值小的特点。

因此，断路器在开断变压器等一类感性负载时，不会出现危害的操作过电压，真空灭弧室与弹簧操动的优良机械特性配合，还使3AH真空断路器能够多次成功地合、分电容器组，而不会出现重燃过电压。

断路器的操动机构采用弹簧储能，可以手动储能，也可以电动储能。

在该机构中各个零部件都是经过精密加工，装配而成。

而且，关键部件和材料用特殊的工艺制造。

这样，确保了整个操动机构具有很小的摩擦力，各零件之间配合精确，动作可靠。

真空断路器作用：（1）正常工作状态时的分合闸操作（控制用）；（2）故障状态时的保护操作（保护用）；断路器－互感器－继电保护；负荷开关－熔断器保护；（3）设备的隔离；３ＡＨ断路器适用于：快速负荷转移、同步；自动重新合闸电流达到31.5 KA；以恢复电压非常高的上升初始速度断开短路电流；电机和发电机的开关；变压器和电抗器的开关；高架线路和电缆的开关；电容器的开关；电弧炉的开关；滤波电路的开关。

真空断路器常发生的故障分析和处理真空断路器是一种常见的电力设备，用于中小容量的变电站和配电站以及工矿企业的电力系统中。

它采用真空灭弧技术来断开电路，具有高断开能力、快速灭弧、低温上升等优点，因此被广泛应用。

但是真空断路器在使用过程中也会出现一些故障，本文将就真空断路器常见的故障进行分析和处理。

首先，真空断路器的触头和固定触头常发生焊死故障。

这可能是由于触头之间的电流过大引起的高温，导致金属膨胀使触头和固定触头直接接触而焊死。

处理这种故障的方法是首先检查真空断路器的电流是否过大，如果是，则需要做好负荷控制工作。

同时，还需要定期对真空断路器进行保养和维护，确保触头的表面光洁，避免积灰和氧化而影响触头的正常工作。

其次，真空断路器的真空失效也是一个常见的故障。

真空断路器的正常工作依赖于真空介质的绝缘性能，如果真空失效，则会导致灭弧困难或灭弧失败。

真空失效的主要原因是断路器内部存在气体或杂质，影响了真空度。

处理这种故障的方法是首先进行真空度测试，确认真空度是否达到要求。

如果真空度不够，需要进行真空抽取和充填。

同时，还需要对绝缘部分进行清洁和检查，确保没有异物存在。

第三，真空断路器的操作机构故障也比较常见。

操作机构是真空断路器的重要组成部分，用于控制断路器的开闭操作。

操作机构故障的原因可能是机构部件磨损、润滑不良等。

处理这种故障的方法是定期对操作机构进行润滑和维护，确保机构能够灵活可靠地工作。

同时，还需要注意操作机构的使用条件，避免过大的力和震动对操作机构产生影响。

最后，真空断路器的外观和连接端子的松动也是一种常见故障。

外观松动可能是由于设备运输过程中的振动引起的，而连接端子的松动可能是由于设备长时间运行后的疲劳导致的。

处理这种故障的方法是首先检查真空断路器的外观，确认螺栓和连接件是否松动或脱落，及时进行紧固。

对于连接端子的松动，需要定期进行检查和紧固，确保连接的可靠性。

总之，真空断路器在使用过程中可能会发生多种故障，包括触头焊死、真空失效、操作机构故障以及外观和连接端子的松动等。

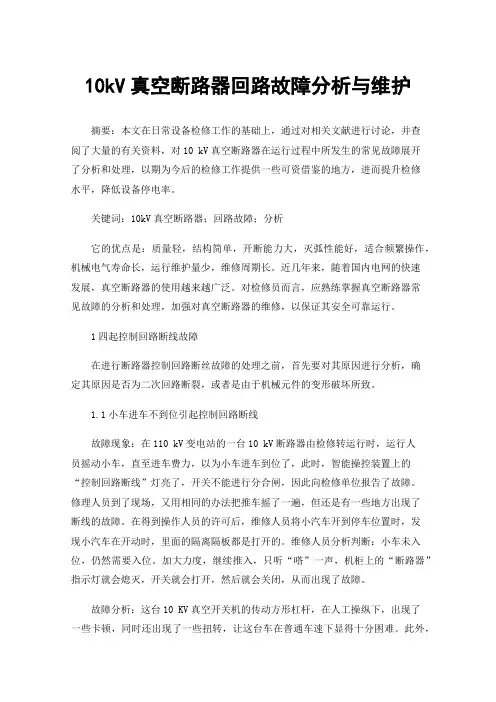

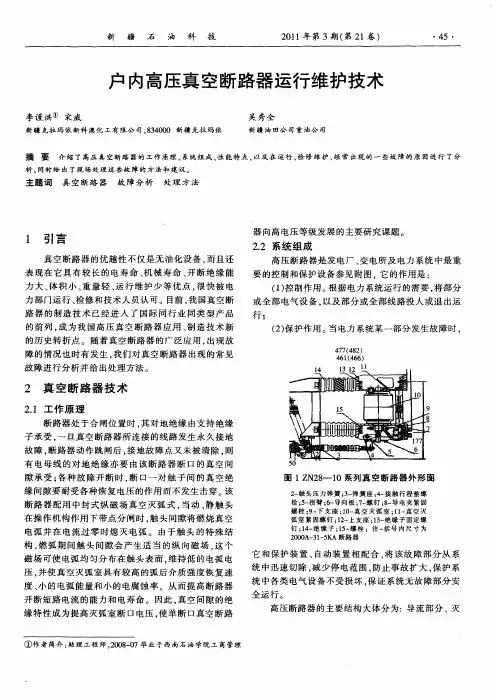

10kV真空断路器回路故障分析与维护摘要：本文在日常设备检修工作的基础上，通过对相关文献进行讨论，并查阅了大量的有关资料，对10 kV真空断路器在运行过程中所发生的常见故障展开了分析和处理，以期为今后的检修工作提供一些可资借鉴的地方，进而提升检修水平，降低设备停电率。

关键词：10kV真空断路器；回路故障；分析它的优点是：质量轻，结构简单，开断能力大，灭弧性能好，适合频繁操作，机械电气寿命长，运行维护量少，维修周期长。

近几年来，随着国内电网的快速发展，真空断路器的使用越来越广泛。

对检修员而言，应熟练掌握真空断路器常见故障的分析和处理，加强对真空断路器的维修，以保证其安全可靠运行。

1四起控制回路断线故障在进行断路器控制回路断丝故障的处理之前，首先要对其原因进行分析，确定其原因是否为二次回路断裂，或者是由于机械元件的变形破坏所致。

1.1小车进车不到位引起控制回路断线故障现象：在110 kV变电站的一台10 kV断路器由检修转运行时，运行人员摇动小车，直至进车费力，以为小车进车到位了，此时，智能操控装置上的“控制回路断线”灯亮了，开关不能进行分合闸，因此向检修单位报告了故障。

修理人员到了现场，又用相同的办法把推车摇了一遍，但还是有一些地方出现了断线的故障。

在得到操作人员的许可后，维修人员将小汽车开到停车位置时，发现小汽车在开动时，里面的隔离隔板都是打开的。

维修人员分析判断：小车未入位，仍然需要入位。

加大力度，继续推入，只听“嗒”一声，机柜上的“断路器”指示灯就会熄灭，开关就会打开，然后就会关闭，从而出现了故障。

故障分析：这台10 KV真空开关机的传动方形杠杆，在人工操纵下，出现了一些卡顿，同时还出现了一些扭转，让这台车在普通车速下显得十分困难。

此外，本断路器的额定电流为3150 A，故其三相六个梅花式触点所需要的接触力比1250 A三相六个梅花式触点所需要的接触力大，且从进入到最后动、静触点的插入所需要的作用力也大。

高压开关柜手车工作位置和试验位置一般手车有三个工作位:1.工作位:2.试验位:3.检修位.1、检修位置，就是把断路器拉出柜外，这点清楚，不拉出来如何检修；2、试验位置，把断路器拉到断路器可动作，但断路器与一次系统是脱离的，且是安全脱离的，就是一次触头间能保证安全距离的位置（动触头和静触头在脱开位置），二次插头还插在插座上，只要一合操作电源，就可以试验二次回路和断路器动作是否正常；3、工作位置（热备用），开关柜所有元器件都处于工作状态，只是断路器没有合闸；（动触头和静触头在闭合位置），这种状态叫热备用，马上需要合闸的线路应放在热备用，自动合闸的也需要放在热备用，现场按钮操作启动的电机开关也需要放在热备用。

手车开关的优点由于它无母线及线路刀闸，母线全封闭，柜体全封闭，占地面积小，能防止小动物进入开关柜内，避免了由小动物引起的接地相间短路故障。

操作使用安全方便、可靠性高。

10kV VS1开关是插入式的，安装在手车上，开关和操作机构是一体化的弹簧储能操作机构。

采用手车式结构安装在柜体内。

首先了解手车开关与其他开关操作的区别，手车开关本体所处的三种位置，即工作位置、试验位置、检修位置。

（1）工作位置：手车开关本体在开关柜内，一次插件（动、静插头）已插好。

（2）试验位置：手车开关本体在开关柜内，且开关本体限定在“试验”位置，一次插件（动、静插头）在断开位置。

（3）检修位置：手车开关本体在开关柜外。

开关的操作采用丝杠、螺母传动方式推进、退出断路器。

（1）推进：断路器处于试验位置并处于分闸状态，打开小门（摇进机构左、右把手及接地开关连锁操作把手需到位置），插入摇把，将断路器摇进至工作位置，推入柜内后取下摇把，关闭小门，方可分、合断路器。

（2）退出：断路器处于工作位置并处于分闸状态，打开小门（摇进机构左、右把手及接地开关连锁操作把手需到位置），插入摇把，将断路器摇出至试验位置，取下摇把，关闭小门，方可分、合断路器。

真空断路器的检修与维护方法1. 真空断路器的基本原理和结构真空断路器是一种常用的高压开关设备，用于控制和保护电力系统中的电气设备。

其基本原理是利用真空中的绝缘性能和灭弧能力，实现电路的开闭操作。

真空断路器的主要结构包括断路器主体、真空瓷瓶、固定触头、活动触头、弹簧机构、灭弧室等部分。

断路器主体通常由瓷瓶和金属外壳组成，内部则安装有触头、弹簧机构和灭弧室等组件。

2. 真空断路器的检修方法2.1 检查外观和连接在进行真空断路器的检修前，首先需要检查其外观和连接情况。

包括检查断路器主体是否有明显的损坏和变形，观察触头是否有氧化和磨损，检查连接螺栓是否松动等。

2.2 清洁触头和灭弧室触头和灭弧室是真空断路器中容易受到污染的部分，因此在检修过程中需要进行清洁。

首先，使用软毛刷或干净的布擦拭触头和灭弧室内壁，去除灰尘和油污。

然后，使用专用的真空吸尘器清理残留的污物。

2.3 检查和调整弹簧机构弹簧机构是真空断路器中的重要组成部分，其作用是提供闭合力和断开力。

在检修过程中，需要检查弹簧的张紧情况和弹簧的变形情况，如果有需要，进行调整或更换。

2.4 检测绝缘性能真空断路器的绝缘性能是其正常运行的重要保证。

在检修过程中，需要进行绝缘性能的检测。

可以使用绝缘电阻计或绝缘电压表对断路器的各个触点和外壳进行绝缘电阻或绝缘电压的测试，确保其绝缘性能符合要求。

2.5 检查操作机构和保护装置操作机构和保护装置是真空断路器正常运行的关键部分。

在检修过程中，需要检查操作机构的灵活性和可靠性，确保其能够正常操作。

同时，还需要检查保护装置的设置和参数，确保其能够对电力系统进行有效的保护。

3. 真空断路器的维护方法3.1 定期维护定期维护是保证真空断路器长期稳定运行的关键措施。

可以根据断路器的使用情况和厂家要求，制定维护计划，定期对断路器进行维护。

主要包括清洁触头和灭弧室、检查弹簧机构、检测绝缘性能、检查操作机构和保护装置等。

3.2 预防性维护预防性维护是在正常运行期间，提前发现并解决潜在问题的维护措施。

真空断路器的故障分析及设备管理范文真空断路器是电力系统中常用的一种保护设备。

然而，由于长期使用或其他原因，真空断路器有可能出现各种故障。

对于电力系统的稳定运行，准确分析和解决真空断路器的故障至关重要。

本文将就真空断路器的故障进行分析，并探讨其设备管理范文。

首先，真空断路器可能出现触头烧毁的故障。

这种故障通常是由于高电流或接触不良引起的。

解决这个问题的方法是及时更换烧毁的触头，并检查和清理接触部分，确保良好的接触。

其次，真空断路器还可能出现机械故障，例如触头卡死或操作机构失灵。

这可能是由于长期使用或缺乏维护引起的。

在这种情况下，需要进行彻底的维护和检修，包括清洁、润滑和更换磨损的部件。

另外，真空断路器的绝缘性能可能会下降，导致漏电或击穿。

这可能是由于灰尘、潮湿或其他物质的堆积引起的。

解决这个问题的方法是定期进行绝缘测试，并进行清洁和干燥处理。

总之，真空断路器的故障可能是多种多样的，但都可以通过及时的检修和维护来解决。

为了确保真空断路器的可靠运行，需要建立一套完善的设备管理体系。

设备管理范文应包括以下几个方面：首先，需要建立定期的检修计划。

根据真空断路器的使用情况和运行环境，制定合理的检修周期，并对设备进行全面检查和维护。

有必要记录下每次检修的结果和处理情况，以便于及时分析故障原因。

其次，应建立设备档案。

对每台真空断路器进行编号，并详细记录其规格、型号、制造商、安装位置等信息。

另外，还需要记录设备的历史维修记录和故障情况，以便于追踪和分析设备的运行状态。

另外，要进行定期的设备状态检测。

通过使用合适的检测设备和方法，定期对真空断路器的绝缘性能、操作机构和触头接触状态等进行检测。

在检测中发现问题时，应及时采取措施进行修理或更换。

最后，要定期进行设备维护培训。

对使用真空断路器的工作人员进行培训，使其熟悉设备的使用方法和维护要点，提高设备管理的综合水平和技术能力。

综上所述，对真空断路器的故障进行准确分析和解决对于电力系统的稳定运行至关重要。

真空断路器的检修与维护1. 真空断路器简介真空断路器是一种以真空为介质的高压开关设备，广泛应用于电力系统、工业控制系统、铁路供电系统等领域。

它具有结构简单、操作便捷、电气性能稳定等优点，因此被认为是一种高可靠性、高性能的开关设备。

2. 真空断路器的检修2.1 定期巡检为了确保真空断路器的可靠性和安全性，必须对其进行定期巡检。

巡检内容包括：•真空室的密封性检查：检查密封件是否磨损或老化，是否有漏气现象；•触头和接线端子的检查：检查触头和接线端子是否有脱落、氧化、烧结等现象；•操作机构和驱动部件的检查：检查机构和部件的运行是否正常、是否有松动现象。

2.2 检修方法对于出现故障的真空断路器，需要进行更深层次的检修。

具体方法如下：2.2.1 拆卸首先要关闭配电柜的电源，拆卸真空断路器并检查其外观。

2.2.2 打开打开真空断路器的侧面接口，检查其内部结构和元件。

观察其接触状况、线路连接情况、开关机构的磨损情况等，确定是否需要更换或修复。

2.2.3 清洗对于存在污染或氧化现象的元件，需要进行清洗。

清洗时需使用专用清洗液清洗，并用毛刷进行刷洗，最后用干净的布擦干。

2.2.4 更换对于已经损坏或老化的元件，需要进行更换。

更换时需注意更换元件的规格型号和连接方式。

2.2.5 组装在更换完元件后，需按照原先的组装方式进行组装，并进行测试。

3. 真空断路器的维护为了延长真空断路器的使用寿命，需要对其进行定期的维护。

3.1 清洁每年进行一次维护的时候，需要对真空断路器进行全面的清洁。

使用干净而柔软的布对其表面进行擦拭，清除表面的污垢。

3.2 涂油在清洗之后，需要对真空断路器的移动部分和电气接点涂上一层薄薄的润滑油，以减少摩擦磨损。

3.3 检查定期检查真空断路器的密封性，以及机械部分的磨损情况。

3.4 预防性维护对于已经存在缺陷的元件，应及时更换；同时对于已经有明显老化或松动趋势的元件，也应提前进行更换。

4. 总结真空断路器是一种高度可靠的高压开关设备，在使用过程中要定期对其进行巡检、检修和维护。

小型化真空断路器安全操作及保养规程前言小型化真空断路器是电力行业中常用的电器设备，具有快速切断电路和保护电器设备的重要作用。

在使用这种设备时，我们需要了解它的安全操作和保养规程，以确保设备的正常使用和延长设备的寿命。

安全操作规程1. 确认设备状态在使用小型化真空断路器前，需要先确认设备的状态。

确认确定好设备的位置、性能和电气连线是否正常，及确保设备没有问题后再进行使用。

2. 开机前的检查在开机之前，需要检查设备的所有按钮、指示灯和开关是否正常，并检查其它设备的状态是否设置正确。

3. 开机操作在打开设备前，需要确认设备处于再生状态，在打开设备后还需要等待其再生完成后才能进入下一个阶段的使用。

4. 停机操作在停止使用设备前，需要先排除设备的负载，在彻底停止后需要先关闭设备中的开关，在等待设备的再生完成后再进行关闭设备。

5. 安全使用使用设备时需要始终保持安全意识，特别是在接触到电气设备时更是不能轻视。

在工作中必须穿戴符合标准的防静电衣物，并确保设备已经接地，以防止电灼伤或者设备内部产生危险物质的溢出。

保养规程1. 天天保养定期清理设备外部的灰尘和污垢，并根据设备使用情况定期进行检查维护。

2. 周期性维护每隔一段时间进行设备的检查保养，特别是一些维护周期长的设备需要在周期内定期进行检查和保养。

3. 故障预防通过定期巡检设备，排查潜在的故障并进行预防，保证设备长时间的稳定运行。

4. 高效性保养保养设备时应选择符合标准的专用配件，同时选择高性能的润滑油，以提高保养效果，延长设备的使用寿命。

结语通过了解小型化真空断路器的安全操作和保养规程，我们可以更好地保护设备，延长设备使用寿命，在工作中安心、放心、高效地使用这种电器设备。
