VF型串联谐振装置技术优势

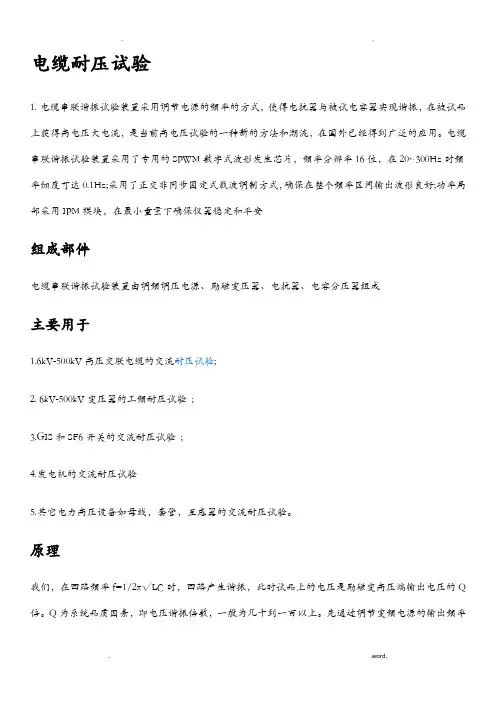

电缆耐压试验1.电缆串联谐振试验装置采用调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国外已经得到广泛的应用。

电缆串联谐振试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达0.1Hz;采用了正交非同步固定式载波调制方式，确保在整个频率区间输出波形良好;功率局部采用IPM模块，在最小重量下确保仪器稳定和平安组成部件电缆串联谐振试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成主要用于1.6kV-500kV高压交联电缆的交流耐压试验;2. 6kV-500kV变压器的工频耐压试验;3.GIS和SF6开关的交流耐压试验;4.发电机的交流耐压试验5.其它电力高压设备如母线，套管，互感器的交流耐压试验。

原理我们，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q 倍。

Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。

先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压到达试验值。

由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

技术参数*工作电源;220V/380V,50HZ*试验容量:30-30000KVA*试验电压:1000KV及以下*谐振频率围:20-300Hz*试验电压波形:正弦波波形畸变率小于等于0.3%*试验电压冷确度:1级*频率调节:0.01Hz*保护响应时间:小于1微秒*系统具有过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护。

产品的别称变频串联谐振耐压试验装置、调频串联谐振耐压设备、工频谐振试验装置、变频串联谐振试验变压器、变频串联谐振试验系统、变频串联谐振耐压试验仪、电缆交流耐压试验装置、串联谐振装置、串联谐振耐压设备、GIS耐压试验装置等技术特点*通过国家权威部门--电力工业电气设备质量检验测试中心(高压研究所)严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的平安;*便携式交流工频耐压仪(由干式试验变压器、控制箱两局部组成)体积小，重量轻;，构造简单、可靠性高;* 变频串联谐振耐压试验装置由变频电源、励磁变压器、电抗器和电容分压器组成: 体积小，重量轻，特别适合现场使用;构造复杂、接线繁多、本钱高;* 符合国标要求:有监测峰值/√2功能，可实时监测试验波形;* 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒;* 设备自带微型打印机，可及时打印保存试验数据;*一键鼠标式旋钮"傻瓜式"操作，大屏幕液晶显示;* 独有软件校准功能，方便用户校准表计，确保高电压值准确度配置表电缆交流耐压试验系列型号可满足的试验工程设备电抗器配置备注DFVF3000-44/2210kV(300mm)电缆1KM22kV Ⅹ1台便携式DFVF3000-132/66 1、10kV(300mm)电缆3KM2、35kV(300mm)电缆1KM22kV Ⅹ3台便携式DFVF3000-264/52 1、10kV(300mm)电缆5KM2、35kV(300mm)电2KM3、35kV 变压器，开关，4、10kV电动机，变压器5、600MW及以下发电机等22kV Ⅹ6台便携式DFVF3000-1560/66110kV(300mm)电缆3KM130kV Ⅹ2台便携式发电机工频耐压试验系列型号可满足的试验工程设备电抗器配置备注DFVF3000-44/22 1、100MW及以下发电机相电容0.1-0.3uF2、10kV(300mm)电缆1KM22kV Ⅹ1台便携式DFVF3000-100/36 1、600MW及以下发电机相电容0.1-0.25uF2、10kV(300mm)电缆1.5KM18kV Ⅹ2台便携式DFVF3000-176/44 1、600MW及以下发电机相电容0.1-0.3uF2、10kV(300mm)电缆3KM 3、可兼顾发电机母线，主变等22kV Ⅹ4台便携式GIS和SF6开关交流耐压试验系列型号可满足的试验工程电抗器配置备注DFVF3000-250/200 1、110kV GIS的交流耐压试验2、35kV(300mm)电缆1KM3、10kV(300mm)电缆3KM4、220kV以下变压器工频耐压5、110kV互感器交流耐压40kV Ⅹ5台便携式DFVF3000-100/200 1、110kV GIS的交流耐压试验2、110kV互感器交流耐压50kV Ⅹ4台便携式变压器电动机等设备的工频交流耐压试验系列型号可满足的试验工程电抗器配置备注DFVF3000-105/84 1、110kV变压器的工频耐压试验2、10kV电动机的工频耐压试验3、35kV28kV Ⅹ3台便携式开关交流耐压试验4、10kV(300mm)电缆1KMDFVF3000-100/80 1、110kV变压器的工频耐压试验2、10kV电动机的工频耐压试验3、35kV开关交流耐压试验4、10kV(300mm)电缆1KM40kV Ⅹ2台交流电压试验：U0为1-1.8KV电力电缆对应工频试验电压为2.5U0+2KV，5min不击穿。

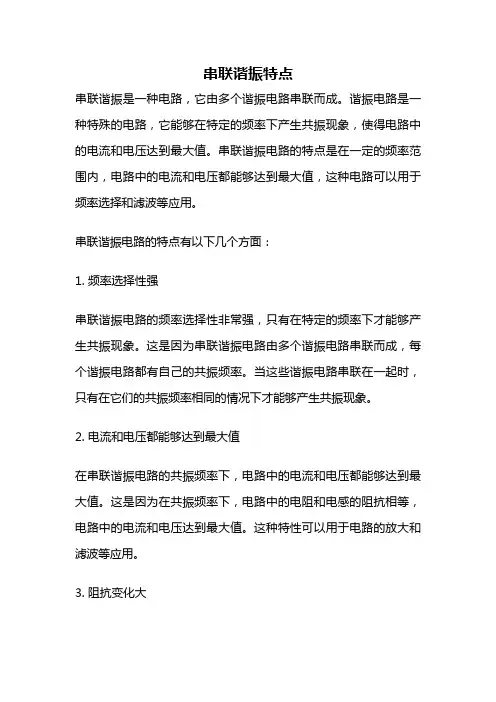

串联谐振特点串联谐振是一种电路，它由多个谐振电路串联而成。

谐振电路是一种特殊的电路，它能够在特定的频率下产生共振现象，使得电路中的电流和电压达到最大值。

串联谐振电路的特点是在一定的频率范围内，电路中的电流和电压都能够达到最大值，这种电路可以用于频率选择和滤波等应用。

串联谐振电路的特点有以下几个方面：1. 频率选择性强串联谐振电路的频率选择性非常强，只有在特定的频率下才能够产生共振现象。

这是因为串联谐振电路由多个谐振电路串联而成，每个谐振电路都有自己的共振频率。

当这些谐振电路串联在一起时，只有在它们的共振频率相同的情况下才能够产生共振现象。

2. 电流和电压都能够达到最大值在串联谐振电路的共振频率下，电路中的电流和电压都能够达到最大值。

这是因为在共振频率下，电路中的电阻和电感的阻抗相等，电路中的电流和电压达到最大值。

这种特性可以用于电路的放大和滤波等应用。

3. 阻抗变化大串联谐振电路的阻抗在共振频率附近变化非常大。

在共振频率下，电路中的电阻和电感的阻抗相等，电路的总阻抗非常小。

而在共振频率两侧，电路的总阻抗会急剧增大。

这种特性可以用于频率选择和滤波等应用。

4. 带宽窄串联谐振电路的带宽非常窄，只有在共振频率附近才能够产生共振现象。

这是因为在共振频率两侧，电路的总阻抗急剧增大，电路中的电流和电压都会减小。

因此，只有在共振频率附近，电路中的电流和电压才能够达到最大值。

5. 稳定性好串联谐振电路的稳定性非常好，只要电路中的元件不发生变化，共振频率就不会发生变化。

这种特性可以用于频率稳定器和振荡器等应用。

总的来说，串联谐振电路具有频率选择性强、电流和电压都能够达到最大值、阻抗变化大、带宽窄和稳定性好等特点。

这种电路可以用于频率选择、滤波、放大、稳定器和振荡器等应用。

在现代电子技术中，串联谐振电路已经成为一种非常重要的电路。

串联谐振的定义及优点
华天电力专业生产串联谐振（又称串联变频谐振），接下来为大家分享串联谐振的定义及优点。

一、串联谐振定义：
在含有电阻、电感及电容元件串联的交流电路中，当电源电压U与电路电流I相位同相时，则称电路发生了谐振，因元件是串联连接方式，故称为串联谐振。

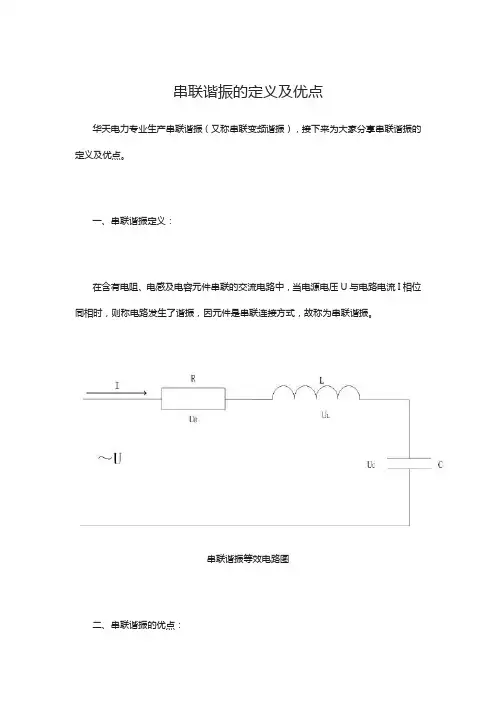

串联谐振等效电路图
二、串联谐振的优点：
通常情况下，回路感抗和容抗远大于电阻分量，故电容(试品)和电感上的电压远高于电
源电压，所以串联谐振也称电压谐振。

其电压值为电源电压的XC/R (XL/R) 倍，工程上常使用这个比值来表征谐振电路的性能，并称此比值为串联电路的品质因数，用Q表示。

它是由电路参数R、L、C共同决定的一个无量纲的量。

正是因为Q值的存在，使得利用串联谐振试验时可利用较小的励磁容量及电源容量即可获得很大的试验容量，由较低的励磁电压获得较高的试验电压，从而完成利用试验变压器难以完成的大容量试品的试验，这就是串联谐振的最大优势。

页码：/17 1VFSR 变频串联谐振耐压试验装置技术方案一、 设备总体参数1.1设备制造所遵循的国家标准及行业标准 DL/T 849.1-2004 《电力设备专用测试仪器通用技术条件》 GB2900 《电工名词术语》 GB10229-88 《电抗器》 GB/T16927.1-2-1997《高电压试验技术》ZBK41006-89 《试验变压器》GB7328-87《变压器和电抗器的声级测量》 IEC 358（1990） 《耦合电容器和电容分压器》 IEC 1000 《电磁兼容性》Q/NNAR6-2001 《VFSR 串联谐振试验成套装置企业标准》 GB4793-1984 《电子测量仪器安全要求》 GB/T3859.1－1993 《半导体变流器基本要求的规定》1.2环境指标（1）工作温度范围：-20℃～45℃（2）工作湿度范围：≤90%RH 不结露（3）海拔：≤1000m（4）噪声：≤60dB（5）最大日温差： 25K（6）日照强度： 0.1W/cm2(风速0.5m/s)（7）安装放置地点平坦，电抗器安装倾斜度不大于5º二、成套设备配置●成套装置满足XLPE交联聚乙烯电缆110kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.7Uo，110kV；●成套装置满足XLPE交联聚乙烯电缆220kV电缆耐压试验，试验频率30-300Hz，试验时间60min，试验电压1.4Uo，180kV；●成套装置满足110kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为185kV；●成套装置满足220kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为395kV；●成套装置满足500kV GIS耐压试验，试验频率30-300Hz，试验电压按GB50150-91出厂标准，为592kV；●成套装置满足500kV及以下开关、隔离刀闸、绝缘子等电气设备的交流耐压试验，试验频率30-300Hz，最高试验电压为680kV；●成套装置可扩容到1000kV试验电压等级。

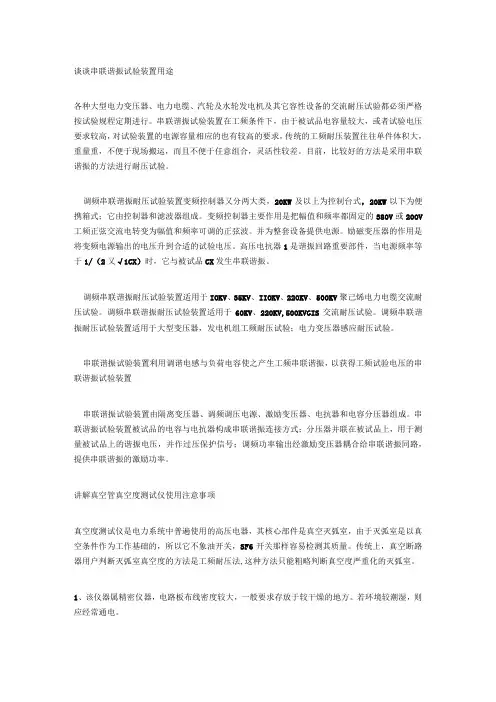

谈谈串联谐振试验装置用途各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行。

串联谐振试验装置在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。

目前，比较好的方法是采用串联谐振的方法进行耐压试验。

调频串联谐振耐压试验装置变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。

变频控制器主要作用是把幅值和频率都固定的380V或20OV 工频正弦交流电转变为幅值和频率可调的正弦波。

并为整套设备提供电源。

励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。

高压电抗器1是谐振回路重要部件，当电源频率等于1/（2又√1CX）时，它与被试品CX发生串联谐振。

调频串联谐振耐压试验装置适用于IOKV、35KV、IIOKV、220KV、500KV聚己烯电力电缆交流耐压试验。

调频串联谐振耐压试验装置适用于60KV、220KV,500KVGIS交流耐压试验。

调频串联谐振耐压试验装置适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验。

串联谐振试验装置利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的串联谐振试验装置串联谐振试验装置由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。

串联谐振试验装置被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振同路，提供串联谐振的激励功率。

讲解真空管真空度测试仪使用注意事项真空度测试仪是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。

HVFRF型自动调频串联谐振系统详细介绍一、概述HVFRF型自动调频串联谐振试验系统于2005年通过英国NQA公司ISO9001国际质量体系认证。

HVFRF型自动调频串联谐振试验系统主要适用于电力、冶金、工矿企业动力部门等用户的6kV～35kV电压等级的电缆、发电机或其它容性试品进行现场试验的成套装置。

该装置由变频控制箱、励磁变压器、电抗器和电容分压器组成。

利用电抗器和试品电容串联组成LC谐振回路，通过调节输出频率，找到谐振点，在被试品上获得较高的试验电压。

它是用小容量低电压的电源获得高电压大容量的输出，是当前高压试验的一种新方法，已得到广泛的应用。

二、特点1、选用320×240点阵LCD显示屏（带背光）分辨率高，字体清晰。

在室内外强弱光线下均能一目了然。

2、试验数据可屏存，并可任意调阅，有计算机接口，可外接打印机打印。

选用进口机箱和不锈钢面板，按键与面板一体，外形美观。

3、三种操作方式⑴自动调谐手动升压⑵手动调谐手动升压⑶自动调谐、自动升压自动调谐——使用最新快速跟踪法，寻找谐振频率点只需30～40S 左右，调谐完成后，锁定谐振频率。

无谐振点时，提示区显示“调谐失败”。

手动调谐时30Hz～300Hz无谐振点，提示区显示“无谐振点”，此时自动切断升压回路。

禁止继续升压，确保试品、设备、人身的安全。

升压速度采用动态跟踪控制——当高压接近已设定的试验电压时，自动调整升压速率，能有效防止电压过冲造成对试品的损伤。

机内设置试验时间定时器——当试验电压升至设定值，自动启动计时，计时到设定值的前10S时声响提示，时间到即自动降压至“零”，并切断升压回路，同时提示区显示“试验结束”。

屏幕显示菜单中内置：“6kV、10kV、35kV电压等级电力电缆的试验电压”选择及“5min、10min、15min试验时间”选择，若选择不满足用户要求可以在“自定义”区内自行输入需要的试验电压和试验时间（1～99min）。

！安全须知◆．该成套设备．．．．．．．．．．．．额定电压．．．．．．默认为使用壹节，．．．．．的电容分压器200kV．．．．．．．．．．．．．．．．．．．．．．．．壹．节时，直接从变频电源液晶读取试验电压值；．．．．．。

当使用当分压器使用．．．．．．．．．．．．．．，．实际试验电压值为液．．．．为．400kV．．．．．．两．节时，．．．额定电压晶显示值的．．．．．．．．．2．倍！！！◆高压试验设备的使用人员须具有高压试验上岗证。

◆请用户按《电力安规》168条规定，在工作电源进入设备前加装两个明显断开点，当接线或更换被试品时应将两个断开点明显断开。

◆试验前请确保变频电源、励磁变压器、电容分压器和被试品的接地端安全可靠接地，试验回路地线应按本说明书要求一点接地。

有条件时变频电源可以单独可靠接地。

◆电抗器绝对不能放在铁板、车厢等金属物体上使用，否则会产生涡流损坏电抗器。

◆所有部件不能超出其额定的连续运行时间、电压、电流使用等，否则将造成损坏。

◆当变频电源上的散热风扇不能正常工作时，请立即停止使用，否则将造成永久性损坏。

◆变频电源的变频输出线严禁接地，否则将造成永久性损坏。

◆有条件时，建议操作人员站在橡胶绝缘垫上工作，并穿戴绝缘手套、绝缘靴。

目录1 前言 (4)2 工作原理 (4)3 主要技术性能 (5)4 主要部件 (6)4.1 变频谐振电源 (6)4.2 励磁变压器 (7)4.3 谐振电抗器 (8)4.4 电容分压器 (8)4.5 补偿电容器 (9)5 成套系统接线布置 (9)6 试验操作步骤 (10)7 注意事项 (13)8 随机附件 (13)9 附录 (14)9.1 常用的计算公式 (14)9.2 系统的参数配置 (14)9.3 电缆试验 (14)9.4 GIS试验 (15)9.5 变压器工频耐压试验 (16)1 前言随着橡塑绝缘电力电缆的广泛使用,目前在交接和预防性试验时仍按GB50150-91标准进行直流耐压试验。

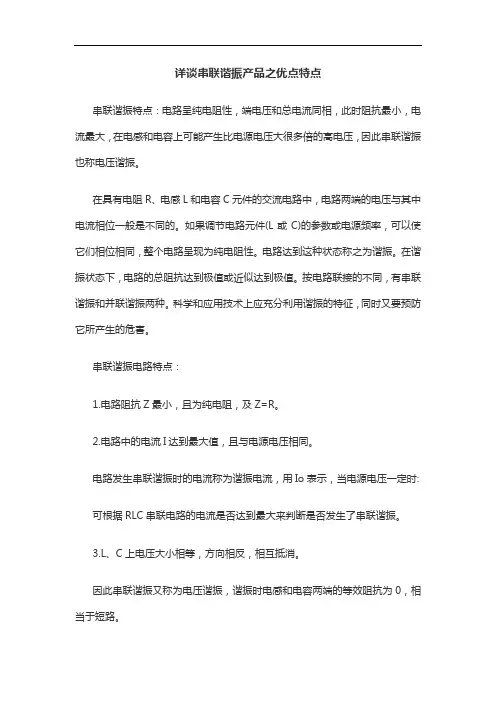

详谈串联谐振产品之优点特点串联谐振特点：电路呈纯电阻性，端电压和总电流同相，此时阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。

在具有电阻R、电感L和电容C元件的交流电路中，电路两端的电压与其中电流相位一般是不同的。

如果调节电路元件(L或C)的参数或电源频率，可以使它们相位相同，整个电路呈现为纯电阻性。

电路达到这种状态称之为谐振。

在谐振状态下，电路的总阻抗达到极值或近似达到极值。

按电路联接的不同，有串联谐振和并联谐振两种。

科学和应用技术上应充分利用谐振的特征，同时又要预防它所产生的危害。

串联谐振电路特点：1.电路阻抗Z最小，且为纯电阻，及Z=R。

2.电路中的电流I达到最大值，且与电源电压相同。

电路发生串联谐振时的电流称为谐振电流，用Io表示，当电源电压一定时:可根据RLC串联电路的电流是否达到最大来判断是否发生了串联谐振。

3.L、C上电压大小相等，方向相反，相互抵消。

因此串联谐振又称为电压谐振，谐振时电感和电容两端的等效阻抗为0，相当于短路。

4.电阻上的电压等于电源电压，达到最大值。

5.功率有功功率：电源发出的功率及时电路电阻消耗的功率，且功率最大无功功率：谐振时，电路不从外部吸收无功功率。

但电路内部的电感和电容之间周期性的进行磁场能量与电场能量的交换。

串联谐振产品特点：1.串联谐振自动寻找谐振频率、自动升压、降压、耐压计时.系统自动调谐时，从30Hz到300Hz自动扫频，最后精确锁定谐振频率。

2.串联谐振支持多种试验模式"自动调谐＋手动调压"、"自动调谐＋自动调压"、"手动调谐＋手动调压"等试验模式。

3.串联谐振系统人机交互界面友好:试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。

4.串联谐振的保护功能完善。

过压保护、过流保护、闪络保护、具备零位保护等功能，保证了系统的可靠性。

电力高压试验中串联谐振装置的作用
串联谐振装置是电力高压试验中的重要设备，主要用于实现电力变压器、电缆和电力设备的高压测试。

其作用如下：
1. 调节和稳定输出电压：串联谐振装置可以通过调节谐振电抗器的电感和电容值，实现对输出电压的调节和稳定。

在高压测试过程中，变压器的输出电压需要被精确控制在一定范围内，以保证测试的准确性和安全性。

2. 提供谐振特性：串联谐振装置通过构成与被测试设备的参数匹配的谐振回路，使得高压电源输出的电流达到最大值，从而提高测试的效率。

谐振回路充分利用了电容和电感元件的能量存储和交换特性，使得测试电流减小，从而减少测试过程中对高压电源和被测试设备的工作负载。

3. 保护被测试设备：串联谐振装置在高压测试中起到了保护被测试设备的作用。

传统的高压源输出电压波形是间歇性的高频脉冲，容易对被测试设备造成损坏。

而串联谐振装置可以通过谐振特性将高压电源输出的电压波形变为连续的正弦波，避免了高频脉冲对被测试设备的损伤。

4. 吸收测试过程中产生的回电能量：在高压测试中，被测试设备和谐振电抗器构成了一个共振回路，使得回路中产生的能量可以在回路内流动，从而减少测试过程中的能量损耗和电力浪费。

这种能量的回收和重复利用，可以提高测试的经济效益。

串联谐振装置在电力高压试验中发挥着重要的作用，通过调节输出电压、提供谐振特性、保护被测试设备、吸收回电能量和提供试验环境等方面，实现了对高压试验的有效控制和保障。

它在电力设备生产和运行中的应用，对于确保设备安全性、稳定性和可靠性具有重要意义。

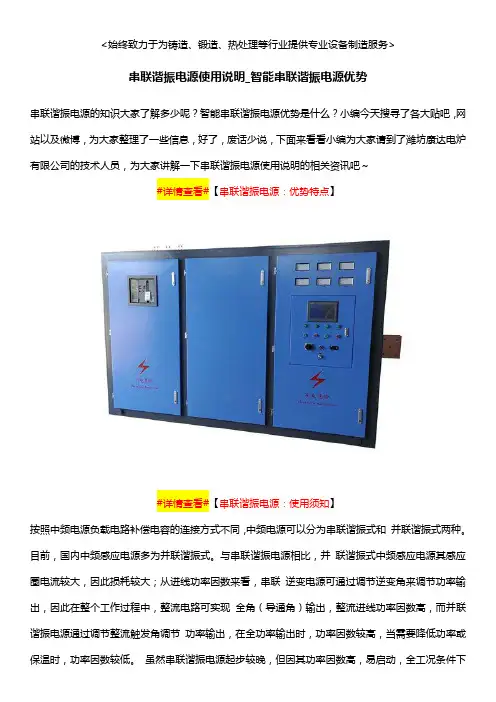

串联谐振电源使用说明_智能串联谐振电源优势串联谐振电源的知识大家了解多少呢？智能串联谐振电源优势是什么？小编今天搜寻了各大贴吧，网站以及微博，为大家整理了一些信息，好了，废话少说，下面来看看小编为大家请到了潍坊康达电炉有限公司的技术人员，为大家讲解一下串联谐振电源使用说明的相关资讯吧～#详情查看#【串联谐振电源：优势特点】#详情查看#【串联谐振电源：使用须知】按照中频电源负载电路补偿电容的连接方式不同，中频电源可以分为串联谐振式和并联谐振式两种。

目前，国内中频感应电源多为并联谐振式。

与串联谐振电源相比，并联谐振式中频感应电源其感应圈电流较大，因此损耗较大；从进线功率因数来看，串联逆变电源可通过调节逆变角来调节功率输出，因此在整个工作过程中，整流电路可实现全角（导通角）输出，整流进线功率因数高，而并联谐振电源通过调节整流触发角调节功率输出，在全功率输出时，功率因数较高，当需要降低功率或保温时，功率因数较低。

虽然串联谐振电源起步较晚，但因其功率因数高，易启动，全工况条件下能基本保持恒功率输出，并且保护可靠，所以加大对串联谐振电源的研发很有必要，也是今后中频电源的发展趋势之一[串联谐振电源_使用说明]1、把整流器安放好，并保持其稳定，为保证整流器通风良好，其前后左右0.5m以内不要有任何物体。

另外，避免整流器在充满粉尘和腐蚀性气体的环境中工作，并远离产热源，和潮湿地带，相对湿度5~70，环境温度-25℃~40℃，以延长机器寿命。

2、检查一下机器外壳有无松动，端口有无在运输过程中损坏，确认三相空气开关处于断开位置。

3、找出电源输入线，分别接好引线，合上空气开关，注意风扇的风向是否由下进上出(或左进右出)，如果不是请互换三相电中的其中两相即可。

并可试看电源空载电压是否能到额定值。

4、断开空气开关，接好负载连线（多路的可接上多路负载），负载线一定要按标好的正负性连接。

5、如带水泵连锁信号、带水泵回路、带液位控制、带时控/累时器/温控等都应在相应的标号接线排上接电源线，此时电源才能正常工作。

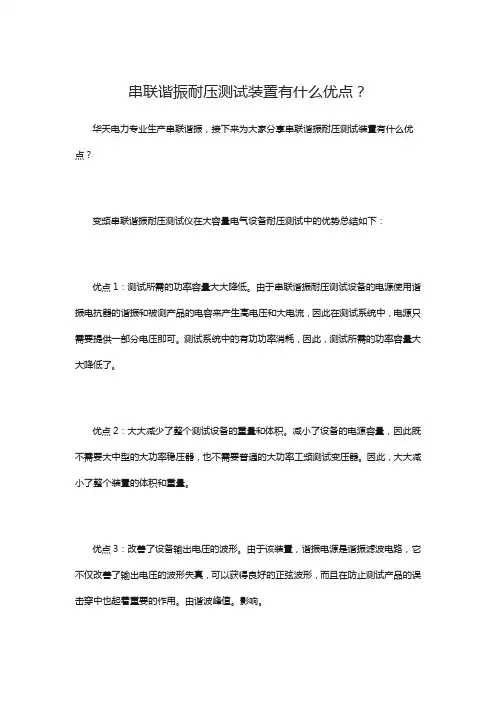

串联谐振耐压测试装置有什么优点？华天电力专业生产串联谐振，接下来为大家分享串联谐振耐压测试装置有什么优点？变频串联谐振耐压测试仪在大容量电气设备耐压测试中的优势总结如下：优点1：测试所需的功率容量大大降低。

由于串联谐振耐压测试设备的电源使用谐振电抗器的谐振和被测产品的电容来产生高电压和大电流，因此在测试系统中，电源只需要提供一部分电压即可。

测试系统中的有功功率消耗，因此，测试所需的功率容量大大降低了。

优点2：大大减少了整个测试设备的重量和体积。

减小了设备的电源容量，因此既不需要大中型的大功率稳压器，也不需要普通的大功率工频测试变压器。

因此，大大减小了整个装置的体积和重量。

优点3：改善了设备输出电压的波形。

由于该装置，谐振电源是谐振滤波电路，它不仅改善了输出电压的波形失真，可以获得良好的正弦波形，而且在防止测试产品的误击穿中也起着重要的作用。

由谐波峰值。

影响。

优点4：大的短路电流烧毁故障点是可以防止的。

当测试设备处于串联谐振状态时，当测试产品的绝缘弱点被击穿时，电路将立即失谐，环路电流将迅速降至正常测试电流的1 / Q。

但是，如果使用并联谐振或测试变压器进行耐压测试，则击穿电流将立即增加数十倍。

两种不同的测试方法让我们看到测试短路电流和击穿电流相差数百倍。

因此，串联谐振可以有效地发现绝缘薄弱点，并且不必担心短路电流过大会烧毁故障点。

优点5：测试设备不会有任何形式的恢复过电压。

当测试中发生击穿时，由于失去谐振条件，高压立即消失，电弧立即熄灭，恢复电压的重建过程非常长。

在再次达到闪络电压之前，该测试非常容易断开电源。

在恢复过程中，有一个间歇性的能量积累振荡过程，这个过程很长，并且不会有恢复过电压。

因此，整个测试是有效且安全的！。

为什么要采用串联谐振?有什么优势和特点
串联谐振是一种组合型、多用途的电气交流耐压试验装置，它相对于传统的油浸式试验变压器、干式变压器具有哪些优势？其作用范围有哪些表现形式？下面我们来了解一下。

串联谐振的作用
发展历程
交流耐压试验装置也可以称为变频串联谐振试验装置，是采用RLC谐振电路，实现大容量、高电压电气设备的交流试验，在此之前，受电压和容量的影响，国内对于电力电缆的交流试验是一片空白，而是采用直流高压发生器测量直流泄露电流衡量整体运行水平，随着电缆的故障率越来越高，并且研究发现直流的记忆效应对构成很大程度的威胁，不仅不能真实模拟运行工况，反而加速电缆的绝缘老化，既要满足电压要求，又要不是直流，那么，升级版的直流高压发生器就出现了，它就是超低频高压发生器，采用0.01Hz，0.1Hz的超低频率面对市场的考验，好景不长，1996年，第一台串联谐振装置诞生，充分的验证的其优越性、真实性，并于2012年修订规程，电力电缆的交流耐压采用串联谐振试验装置。

作用
串联谐振的作用与油浸式试验变压器、干式变压器的作用是一样，采用加压法检查其绝缘强度是否符合规定和要求，不同在于，串联谐振频率和容量可以控制和改变，相比，适用性更强。

串联谐振优势
串联谐振的优势主要体现在体积小，操作灵活，兼顾性强，采用自适应电源，
30~310Hz的频选范围，可对长达10km及以上大容量的电力电缆进行试验，也可对10kv~220kv高电压电气设备的工频试验，相比油浸式（干式）试验变压器不仅体积小，移动方便，更重要的是配置可自行调节！。

串联谐振耐压装置主要应用及原理和优点
串联谐振耐压装置主要应用在哪里:
XZB系列变频串联谐振试验装置是武汉电力依据电力预防性试验规范，针对电力电缆、变压器、GIS开关、发电机等大容量设备而开发的工频耐压试验装置。

XZB系列变频串联谐振试验装置充分利用了RLC串联电路的原理技术并且结合现场的使用环境和多维度的实际应用，满足电力系统针对大容量、高电压试验设备的各项电气技术要求，串联谐振试验装置由控制部分、励磁部分、升压部分和采集部分组成，并且充分利用可编程软件技术，满足自动试验、手动试验和半自动化试验。

串联谐振装置广泛用于电力、冶金、石油、化工、铁路等行业大容量，高电压的电容性试品的交接和预防性试验。

串联谐振耐压试验的原理和优点有什么：
调谐的主要方法是调制和调感式采用可调节铁芯气隙的电抗器,通过调节铁芯气隙改变电感量,使回路处于工频谐振状态；本发明具有噪音大、机械结构复杂、设备重、重量数吨以上、运输难度大等缺点。

调频方式采用固定电感电抗器，测试电路通过调节励磁电源的频率达到谐振状态。

本发明具有体积小、重量轻、品质因数高、使用方便的特点，在现场测试中逐渐取代。

（1）串联谐振是一种谐振电流滤波电路，它可以改善电源电压波形的畸变，获得良好的正弦电压波形，有效地防止谐波尖峰对受试者的有害影响。

（2）在串联谐振状态下，当被测产品绝缘薄弱时，电路立即断开，测试产品的电压迅速下降到测试电压的十分之一，流过击穿点的电流也迅速下降，大大降低了被测设备损
坏的风险，避免了通过测试变压器进行电压测试时击穿后电流急剧增加，对测试产品造成严重损坏。

（3）励磁变压器的容量和电压仅为试验电压和容量的1/q。

试验设备体积小，重量轻，非常有利于现场试验。

VFSR变频串联谐振耐压试验装置技术全参数VFSR变频串联谐振耐压试验装置是一种用于电力系统中高压设备进行电气耐压试验的装置。

其主要功能是根据被测设备的参数，通过变频技术生成适合该设备的频率，以实现谐振状态下的高电压试验。

下面将从不同方面介绍该装置的技术全参数。

1.输入电源参数：-输入电压范围：该装置一般适用于额定电压为110kV～1000kV的设备，因此输入电压的范围一般为220V～1000V。

-输入频率：输入频率的范围一般为50Hz±5%。

2.输出变频参数：-输出频率范围：该装置是通过变频技术生成适合被测设备的测试频率，因此输出频率范围一般为10Hz～500Hz。

-输出电压范围：输出电压是用于进行设备耐压试验的关键参数之一、输出电压范围一般为0V～2000V，可根据被测设备的额定电压进行调整。

-输出电流范围：输出电流是用于进行设备耐压试验的关键参数之一、输出电流范围一般为0A～20A，可根据被测设备的负荷情况进行调整。

-输出功率范围：输出功率是用于评估设备的电气耐压能力的关键参数之一、输出功率范围一般为0kVA～40kVA。

3.调频精度和稳定性：-频率调节精度：频率调节精度是指装置能够准确控制输出频率的能力。

一般要求频率调节精度在±0.1Hz以内。

-频率稳定性：频率稳定性是指装置在长时间运行下保持输出频率的稳定程度。

一般要求频率稳定性在±0.01Hz以内。

4.其他参数：-输出波形失真率：输出波形失真率是指装置输出波形与理想正弦波之间的偏差程度。

一般要求输出波形失真率在5%以内。

-谐振电容器调整范围：谐振电容器是用于调整电路谐振状态的关键元件之一、其调整范围一般为0μF～100μF。

-输出电压显示精度：输出电压显示精度是指装置显示的实际输出电压与真实值之间的误差程度。

一般要求输出电压显示精度在±1%以内。

总结：VFSR变频串联谐振耐压试验装置技术全参数包括输入电源参数、输出变频参数、调频精度和稳定性以及其他参数。

江苏串联谐振耐压装置工作原理1江苏串联谐振耐压装置江苏串联谐振耐压装置是一种采用大容量气缸驱动配合多段减振器技术的耐压装置。

它主要用于在气压和液压驱动下产生脉冲性低压和高压，用以试验各种容器和管道等设备在高压力下的性能。

江苏串联谐振耐压装置结构紧凑、性能优越，采用先进的自动化控制，可以完成连续及间歇的耐压检测和试验工作。

2工作原理江苏串联谐振耐压装置利用汽缸灵活变化的位置控制系统，调节低压放大减少阀，控制高压增益减少阀，调节汽缸的伸缩，实现高压放大、低压降低的循环，连续产生一定脉冲电压。

江苏串联谐振耐压装置的恒定循环电压范围为0～3600V，具有脉冲电流和电压恒定，超负荷特性好，及时自动保护、保护功能强，使用安全可靠等优点。

3系统机理江苏串联谐振耐压装置主要由控制系统、气缸矩形行程机构,电动多段衰减器、反馈变压器等组成。

控制系统利用气缸控制系统和电动衰减器系统，实现气压和液压驱动下脉冲性高低压的恒定变换，通过反馈变压器将信号传送出来，通过电子仪表实现脉冲波形显示，系统具有高自动程度和可靠性。

4实际应用江苏串联谐振耐压装置的实际应用主要有两个方面，一是用于无储能的正反电流测试的КN型切换电源，二是用于脉冲耐压试验。

其中，KN型切换电源广泛用于节能照明及其他大功率电源的切换，可有效抑制电感器的浪涌和高次谐波，节约电能；脉冲耐压试验则可用于各种管线、容器等在高压环境下的耐压性能测试。

5特点江苏串联谐振耐压装置具有高自动程度、无RFI（射频干扰）、变压精度高、线束结构紧凑，动力消耗小，操作安全可靠等优点，是一种可靠的耐压装置。

它重要应用于压力测量仪表、装配容器盖板检测、各种管道系统以及内保温内容器耐压性能测试及橡胶制品、铝塑件、电子元件和部件测试中。

电力高压试验中串联谐振装置的作用【摘要】电力高压试验中串联谐振装置是一种重要的测试装置，它在测试过程中发挥着多方面的作用。

串联谐振装置能够提高测试效率，使得测试过程更加快速高效。

它可以保护被测设备，减少设备的损坏风险。

串联谐振装置还能稳定测试电压，保证测试结果的准确性。

它还可以减少电能损耗，节约能源资源。

串联谐振装置可以提高测试精度，确保测试数据的准确性和可靠性。

电力高压试验中串联谐振装置的作用是不可替代的，对于电力系统测试工作具有重要意义。

【关键词】电力高压试验, 串联谐振装置, 测试效率, 被测设备保护, 测试电压稳定性, 电能损耗减少, 测试精度提高, 结论。

1. 引言1.1 电力高压试验中串联谐振装置的作用电力高压试验中串联谐振装置是一种重要的测试设备，具有多种作用和功能。

在电力高压试验过程中，串联谐振装置扮演着至关重要的角色，能够提供稳定的测试电压，保护被测设备，减少电能损耗，提高测试效率和精度。

通过串联谐振装置的作用，测试人员能够更加高效地完成测试工作，确保测试结果的准确性和可靠性。

串联谐振装置能够提高测试效率。

通过在测试电路中串联谐振装置，可以有效调节电流和电压，使得测试过程更加稳定和高效。

这不仅能够节省时间和人力成本，还能够提高测试的准确性和可靠性。

串联谐振装置可以保护被测设备。

在高压测试中，被测设备可能会受到电压或电流的冲击，造成损坏或故障。

通过串联谐振装置，可以限制电流和电压的波动范围，有效保护被测设备不受损坏，延长其使用寿命。

串联谐振装置还能稳定测试电压，避免电压波动对测试结果的影响。

在高压测试中，电压波动可能导致测试结果不准确，甚至对被测设备造成损害。

通过串联谐振装置的调节，可以确保测试电压稳定在设计要求范围内，保证测试的准确性。

串联谐振装置可以减少电能损耗。

在高压测试中，电能损耗是一个不可避免的问题，会导致能源浪费和成本增加。

通过串联谐振装置的优化设计和调节，可以有效减少电能损耗，提高能源利用率。

高压试验中串联谐振装置的应用效果高压试验是在电力系统中一种最直接、最严格且最有效的试验电气设备的绝缘好坏的方法。

电气设备绝缘的好坏,关系到电气设备是否能安全运行。

因此,在高压试验中,要保证电气设备的安全可靠性。

目前,使用串联谐振装置是高压试验的一种新的方法,并在国内得到广泛应用。

高压试验工作量大,而串联谐振装置是交流耐压装置、适用于大容量,高电压的电容性试品的交接和预防性试验,有效地解决了由于电源容量的不足,对现场实验的制约,且串联谐振装置体积小、重量轻、较容易现场搬运。

适合各类高压电缆和大型发电机组、电力变压器和66KV、110KV、220KV、500KV、GIS交流耐压试验技术的要求。

1、串联谐振装置的基本概述1.1串联谐振装置的组成与原理设计串联谐振装置主要组成部分有:变频控制器、励磁变压器、电抗器、电容分压器。

串联谐振装置运用串联谐振原理,利用电抗器的电感和试品电容实现串联谐振,在被试品上获得所需的高电压大电流,将谐振的电压加到高压试验设备上。

串联谐振装置具有独特的设计:采用了调节电源频率的方式,使串联谐振实验装备与被试品电容谐振产生交流试验电压。

此调频谐振装置能把电抗器采用多只分开设计,分为n节,既可满足高电压小电流的电器设备试验要求,又能满足像10kv电缆这样的较低电压等级的交流耐压试验要求,是高压试验的理想的耐压装备。

1.2串联谐振装置在电力系统运用的优点1.2.1串联谐振装置与普通的大功率调压装置或大功率工频试验变压器相比,其试验设备重量更轻、体积更小,更有利于现场试验在电力系统试验中,串联谐振电源只需要提供有功能消耗的部分,而试验所需的电源功率只有试验电压和容量的1/Q,使得系统重量减轻和体积减小,一般为普通实验装置的1/10-1/30。

1.2.2谐振电源是谐振式电流滤波电路,能改善输出的电压波形。

串联谐振装置设备试验能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止谐振电波尖峰对被试品的伤害和误击穿。

为什么串联谐振试验装置这么受电力工作者欢迎高压电力电缆在投入使用之前，需要进行谐振试验，找到电缆的谐振点，因此需要用到串联谐振试验装置，而该装置也深受广大电力工作者的欢迎，那么串联谐振试验装置受电力工作者欢迎的原因是怎么样的呢？本文为您简单介绍。

串联谐振试验装置由主机、电抗器、激励变压器、分压筒组成，主要从事35KV以下的高压电缆的谐振试验，具有精度高、升压快、测试准确、重量轻巧等特点，具体而言，包括：
1、所需电源容量大大减小，试验所需的电源功率只有试验容量的1/Q。

2、体积小，重量轻，一般为普通试验装置的1/3-1/5；
3、串联谐振试验装置谐振电源调频及功率元件使用日本进口的优秀元器件，设计的是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、变频电源保护功能强，稳定性好；具备具备全自动（自动调谐、自动升压）、全手动（手动调谐、手动升压）以及半自动（自动调谐、手动升压及手动调谐、自动升压）的多种工作模式，可任意切换使用，操作方便；采用220V或380V单相电源，方便现场取电。

5、配置灵活，扩展功能强。

谐振电抗器采用多只方式，积木式组合，可串可并，满足多种试品的试验要求，更方便现场使用。

6、大屏幕触摸LED液晶彩屏和外接鼠标直接完成各种参数的设置，试验结果可保存、打印、上传、回查等。

正是由于有这么多的优点，因此串联谐振试验装置才这么受广大电力工作者的欢迎。
