串联谐振串联补偿装置的分类

论串联谐振与并联谐振区别在电阻、电容、电感串联电路中，出现电源、电压、电流同相位现象、叫做串联谐振，其特点是：电路呈纯电阻性，电源、电压和电流同相位，电抗X等于O，抗阻Z等于电阻R。

此时电路的阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称为电压谐振。

谐振电压与原电压叠加，并联谐振：在电阻、电容、电感并联电路中，出现电路端电压和总电流同相位的现象，叫做并联谐振，其特点是：并联谐振时一种完全的补偿，电源无需提供无功功率，只提供电阻所需要的有功功率，谐振时，电路的总电流最小，而支路电流往往大于电路中的总电流，因此，并联谐振也叫电流谐振。

串联谐振和并联谐振区别一1. 从负载谐振方式划分，可以为并联逆变器和串联逆变器两大类型，下面列出串联逆变器和并联逆变器的主要技术特点及其比较：串联逆变器和并联逆变器的差别，源于它们所用的振荡电路不同，前者是用L、R和C串联，后者是L、R和C并联。

（1）串联逆变器的负载电路对电源呈现低阻抗，要求由电压源供电。

因此，经整流和滤波的直流电源末端，必须并接大的滤波电容器。

当逆变失败时，浪涌电流大，保护困难。

并联逆变器的负载电路对电源呈现高阻抗，要求由电流源供电，需在直流电源末端串接大电抗器。

但在逆变失败时，由于电流受大电抗限制，冲击不大，较易保护。

串联谐振和并联谐振区别二（2）串联逆变器的输入电压恒定，输出电压为矩形波，输出电流近似正弦波，换流是在晶闸管上电流过零以后进行，因而电流总是超前电压一φ角。

并联逆变器的输入电流恒定，输出电压近似正弦波，输出电流为矩形波，换流是在谐振电容器上电压过零以前进行，负载电流也总是越前于电压一φ角。

这就是说，两者都是工作在容性负载状态。

（3）串联逆变器是恒压源供电，为避免逆变器的上、下桥臂晶闸管同时导通，造成电源短路，换流时，必须保证先关断，后开通。

即应有一段时间(t )使所有晶闸管（其它电力电子器件）都处于关断状态。

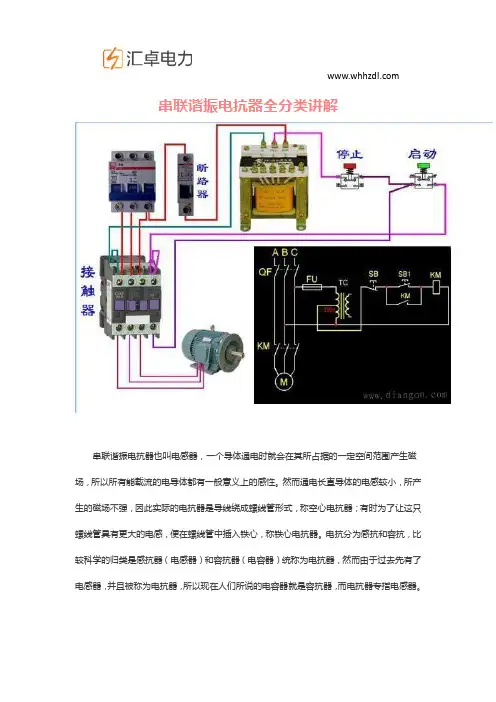

串联谐振电抗器全分类讲解串联谐振电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

一、电抗器的作用串联谐振电抗器的接分串联和并联两种方式。

串联电抗器通常起限流作用，并联电抗器经常用于无功补偿。

串联电抗器主要用来限制短路电流，在滤波器中与电容器串联或并联用来限制电网中的高次谐波。

220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。

可以通过调整并联电抗器的数量来调整运行电压。

超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包括:1、轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压;2、改善长输电线路上的电压分布;3、使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失;4、在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列;5、防止发电机带长线路可能出现的自励磁谐振现象;6、当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。

二、电抗器的分类按结构及冷却介质、按接法、按功能、按用途进行分类。

1、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如：干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2、按接法：分为并联电抗器和串联电抗器。

3、按功能：分为限流和补偿。

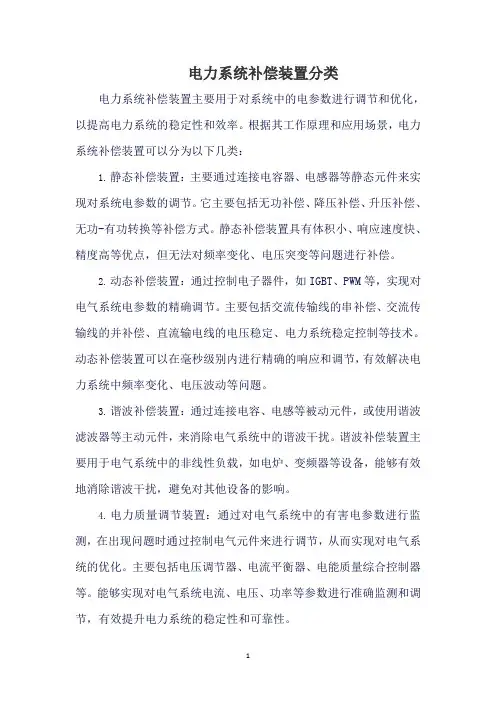

电力系统补偿装置分类电力系统补偿装置主要用于对系统中的电参数进行调节和优化，以提高电力系统的稳定性和效率。

根据其工作原理和应用场景，电力系统补偿装置可以分为以下几类：1.静态补偿装置：主要通过连接电容器、电感器等静态元件来实现对系统电参数的调节。

它主要包括无功补偿、降压补偿、升压补偿、无功-有功转换等补偿方式。

静态补偿装置具有体积小、响应速度快、精度高等优点，但无法对频率变化、电压突变等问题进行补偿。

2.动态补偿装置：通过控制电子器件，如IGBT、PWM等，实现对电气系统电参数的精确调节。

主要包括交流传输线的串补偿、交流传输线的并补偿、直流输电线的电压稳定、电力系统稳定控制等技术。

动态补偿装置可以在毫秒级别内进行精确的响应和调节，有效解决电力系统中频率变化、电压波动等问题。

3.谐波补偿装置：通过连接电容、电感等被动元件，或使用谐波滤波器等主动元件，来消除电气系统中的谐波干扰。

谐波补偿装置主要用于电气系统中的非线性负载，如电炉、变频器等设备，能够有效地消除谐波干扰，避免对其他设备的影响。

4.电力质量调节装置：通过对电气系统中的有害电参数进行监测，在出现问题时通过控制电气元件来进行调节，从而实现对电气系统的优化。

主要包括电压调节器、电流平衡器、电能质量综合控制器等。

能够实现对电气系统电流、电压、功率等参数进行准确监测和调节，有效提升电力系统的稳定性和可靠性。

此外，还有一些特定的补偿装置，如无功并联补偿器，主要通过并联电容器来提供无功电流，以提高电网的功率因数，具有调节范围广、响应速度快、无噪音等优点。

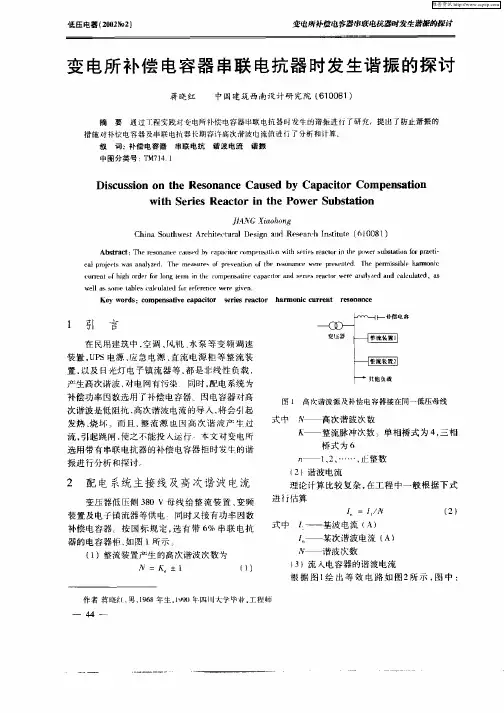

以及串联补偿器，一般采用电抗器或电容器串联在负载电路上，以减小谐波、降低谐波压缩比等作用，主要用于短线路和电力负载变化大的场合。

在实际应用中，需要根据电力系统的实际情况和需求选择合适的补偿装置。

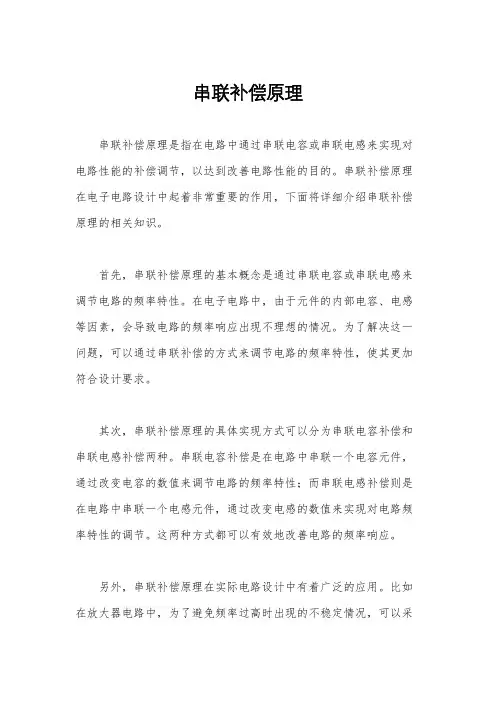

串联补偿原理
串联补偿原理是指在电路中通过串联电容或串联电感来实现对电路性能的补偿调节，以达到改善电路性能的目的。

串联补偿原理在电子电路设计中起着非常重要的作用，下面将详细介绍串联补偿原理的相关知识。

首先，串联补偿原理的基本概念是通过串联电容或串联电感来调节电路的频率特性。

在电子电路中，由于元件的内部电容、电感等因素，会导致电路的频率响应出现不理想的情况。

为了解决这一问题，可以通过串联补偿的方式来调节电路的频率特性，使其更加符合设计要求。

其次，串联补偿原理的具体实现方式可以分为串联电容补偿和串联电感补偿两种。

串联电容补偿是在电路中串联一个电容元件，通过改变电容的数值来调节电路的频率特性；而串联电感补偿则是在电路中串联一个电感元件，通过改变电感的数值来实现对电路频率特性的调节。

这两种方式都可以有效地改善电路的频率响应。

另外，串联补偿原理在实际电路设计中有着广泛的应用。

比如在放大器电路中，为了避免频率过高时出现的不稳定情况，可以采
用串联补偿的方式来调节放大器的频率响应，使其更加平稳；在滤波电路中，也可以通过串联补偿来调节滤波器的频率特性，使其更加符合设计要求。

最后，需要注意的是在进行串联补偿设计时，需要充分考虑电路的稳定性和相位裕度等因素。

合理选择串联补偿元件的数值和类型，以及合理设计电路的结构，才能够达到最佳的补偿效果。

总之，串联补偿原理是一种重要的电路调节方法，通过串联电容或串联电感来实现对电路频率特性的调节，能够有效地改善电路的性能。

在实际电子电路设计中，合理应用串联补偿原理，可以使电路的性能更加稳定可靠，是电子工程师必备的重要知识之一。

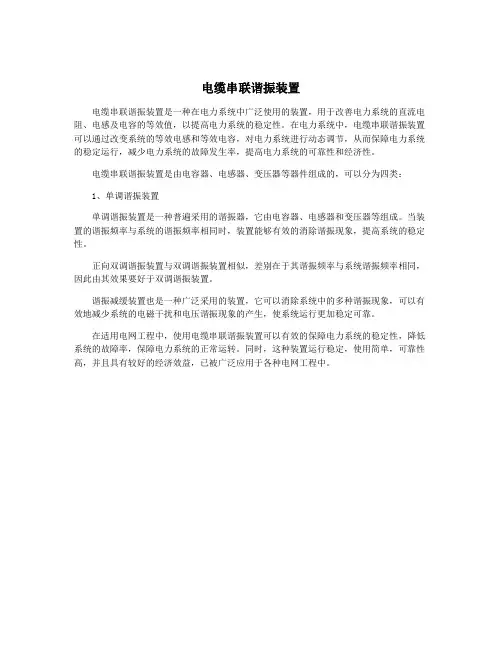

电缆串联谐振装置
电缆串联谐振装置是一种在电力系统中广泛使用的装置，用于改善电力系统的直流电阻、电感及电容的等效值，以提高电力系统的稳定性。

在电力系统中，电缆串联谐振装置可以通过改变系统的等效电感和等效电容，对电力系统进行动态调节，从而保障电力系统的稳定运行，减少电力系统的故障发生率，提高电力系统的可靠性和经济性。

电缆串联谐振装置是由电容器、电感器、变压器等器件组成的，可以分为四类：
1、单调谐振装置
单调谐振装置是一种普遍采用的谐振器，它由电容器、电感器和变压器等组成。

当装置的谐振频率与系统的谐振频率相同时，装置能够有效的消除谐振现象，提高系统的稳定性。

正向双调谐振装置与双调谐振装置相似，差别在于其谐振频率与系统谐振频率相同，因此由其效果要好于双调谐振装置。

谐振减缓装置也是一种广泛采用的装置，它可以消除系统中的多种谐振现象，可以有效地减少系统的电磁干扰和电压谐振现象的产生，使系统运行更加稳定可靠。

在适用电网工程中，使用电缆串联谐振装置可以有效的保障电力系统的稳定性，降低系统的故障率，保障电力系统的正常运转。

同时，这种装置运行稳定，使用简单，可靠性高，并且具有较好的经济效益，已被广泛应用于各种电网工程中。

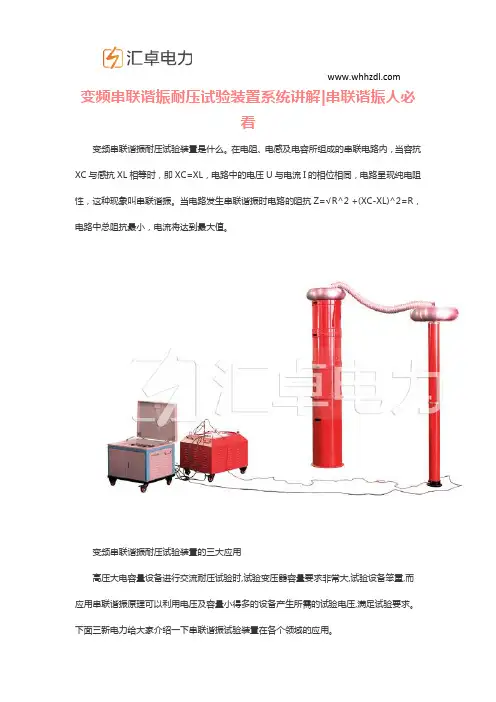

变频串联谐振耐压试验装置系统讲解|串联谐振人必看变频串联谐振耐压试验装置是什么。

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。

当电路发生串联谐振时电路的阻抗Z=√R^2 +(XC-XL)^2=R，电路中总阻抗最小，电流将达到最大值。

变频串联谐振耐压试验装置的三大应用高压大电容量设备进行交流耐压试验时,试验变压器容量要求非常大,试验设备笨重,而应用串联谐振原理可以利用电压及容量小得多的设备产生所需的试验电压,满足试验要求。

下面三新电力给大家介绍一下串联谐振试验装置在各个领域的应用。

1.在电缆试验中的应用城乡电网中电缆的大量使用,其故障时有发生。

为保证交联电缆的安全运行,国家电网公司对电缆交接和预防性试验做出了新的规定,用交流耐压试验替代原来的直流耐压试验,以避免直流试验的累积效应对电缆造成损伤。

国际大电网会议(CIGRE)21.09工作组的建议导则提出高压挤包绝缘电缆的现场试验采用DAXZ串联谐振试验系统,频率范围为30～300Hz。

并在1997年发表的题为“高压橡塑电缆系统敷设后的试验”的总结报告中明确指出以下3条。

①由于直流电场强度按电阻率分布,而电阻率受温度等影响较大,同时耐压试验过程中,终端头的外部闪络引起的行波可能造成绝缘损坏。

②直流耐压试验在很高电压下,难以检出相间的绝缘缺陷。

③直流电压本身容易在电缆内部集起空间电荷,引起电缆附件沿绝缘闪络,因波过程还会产生过电压,这些现象迭加在一起,使局部电场增强,容易形成绝缘弱点,在试验过程中可能导致绝缘击穿,并可能在运行中引起事故。

很多电缆在交接试验中按GB50150-2006标准进行直流耐压试验顺利进行,但投运不久就发生绝缘击穿事故,正常运行的电缆被直流耐压试验损坏的情况也时有发生。

交流耐压试验因其电场分布符合运行实际情况,故对电缆的试验最为有效。

串联谐振装置的四个部件都有哪些作用？
华天电力为大家介绍变频串联谐振系统的组成部件共有四种，分别是变频电源、励磁变压器、电容分压器以及高压电抗器四种构件。

一、变频电源
工业用电和生活用电的电压分别为380V和220V，频率为50hz，变频串联谐振的电源将这两种电流的电流调整为电压和电流可以连续调整的电流，并且具有除此之外的的四种功能于一体，可以同时进行操作、保护、控制和监测等四项功能。

二、励磁变压器
具有和变压器相同的的功能，作用就是在谐振电路中升高变频电源输出的电压，也可以根据实验进程设置电压的改变量。

另外还可以将高压和低压隔离开，可以使试验和生产有序不紊的进行。

三、高压电抗器
对变频串联谐振系统的电压波形起到改善作用，可以将整个系统的功率因数大幅提升。

同时也是与容性试品共同发生谐振作用的重要构件。

四、分压器
这个部件在整个变频串联谐振系统中同样具有非常重要的作用，主要功能就是测量调节器上的高压最高值和低压，正是由于分压器的存在可以使试验和生产过程变得安全透明。

变频串联谐振系统能够完成实验或生产工作离不开这几个组成部分的完美结合，每一个器械的功能作用都是必不可少的。

所以不管是变频电源还是励磁变压器等都是变频串联谐振的核心部件，也只有这四个组成部分同时，这个系统才能顺利的进行试验和生产工作。

谐振补偿电路是一种用于提高电力系统中传输线路效能的电路。

它通过在传输线路两端串联或并联一个谐振电感或电容，以达到补偿线路的电抗功率和改善系统的功率因数。

谐振补偿电路的原理如下：
1. 谐振频率选择：根据传输线路的特性和需要补偿的电抗类型（电感或电容），选择合适的谐振频率。

2. 串联谐振补偿电路：如果传输线路需要补偿电感，则在线路两端串联一个谐振电感。

在谐振频率附近，该电感的电抗与线路电感相消，从而降低或消除电抗。

这样可以提高传输线路的功率传输能力，并改善系统的功率因数。

3. 并联谐振补偿电路：如果传输线路需要补偿电容，则在线路两端并联一个谐振电容。

在谐振频率附近，该电容的电抗与线路电容相消，从而降低或消除电抗。

这样可以提高传输线路的功率传输能力，并改善系统的功率因数。

4. 控制谐振补偿电路：为了确保谐振补偿电路在正确的频率上工作，可以加入控制电路，可根据系统的变化自动调节谐振频率。

例如，通过使用变压器的磁感应耦合或使用控制电容器的电容值来实现。

总之，谐振补偿电路利用谐振频率的特性，通过串联或并联谐振元件来抵消传输线路的电抗，从而提高功率传输能力和改善功率因数。

这样可以减少电力系统中的无效功率损耗，提高能源效率，并改善电力系统的稳定性和可靠性。

并联谐振和串联谐振的区别
并联谐振是⼀种完全的补偿，电源⽆需提供⽆功功率，只提供电阻所需要的有功功率。

谐振时，电路的总电流最⼩，⽽⽀路的电流往往⼤于电路的总电流，因此，并联谐振也称为电流谐振。

串联谐振是⼀种电路性质。

同时也是串联谐振试验装置。

串联谐振产品优点
1.所需电源容量⼤⼤减⼩。

系列串联谐振试验装置是利⽤谐振电抗器和被试品电容产⽣谐振，从⽽得到所需⾼电压和⼤电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q倍（Q为品质因素）。

2.设备的重量和体积⼤⼤减⼩。

串联谐振电源中，不但省去了笨重的⼤功率调压装置和普通的⼤功率⼯频试验变压器，⽽且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积⼤⼤减⼩，⼀般为普通试验装置的1/5～1/10。

3.改善输出电压波形。

谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波，有效地防⽌了谐波峰值引起的对被试品的误击穿。

4.防⽌⼤的短路电流烧伤故障点。

在谐振状态，当被试品的绝缘弱点被击穿时，电路⽴即脱谐（电容量变化，不满⾜谐振条件），回路电流迅速下降为正常试验电流的1/Q。

⽽采⽤并联谐振或者传统试验变压器的⽅式进⾏交流耐压试验时，击穿电流⽴即上升⼏⼗倍，两者相⽐，短路电流与击穿电流相差数百倍。

所以，串联谐振能有效地找到绝缘弱点，⼜不存在⼤的短路电流烧伤故障点的忧患。

5.不会出现任何恢复过电压。

被试品发⽣击穿闪络时，因失去谐振条件，⾼电压也⽴即消失，电弧⽴刻熄灭，装置的保护回路动作，切断输出。

电容补偿柜中避雷器的作用电源供给负载的电流中,含有 1.有功电流 2.无功电流(分感性无功和容性无功) 都要流过二者之间的导线,并有一点损耗(被导线损耗掉的)有功电流,不断的被负载消耗掉,用于做功,比如机械装置的转动等其他能量形式无功电流,不断的与电源交换能量,用于为有功的能量转换建立必要的磁场,但是建立的磁场所需只是和电源交换,理论上并没有消耗现在通过电容器补偿,感性负载就可以和电容器相互交换这个能量了就不用再向电源额外的索取了这样导线上的电流就减少了,损耗减少了,导线所占的压降也减小了,电网末端的电压升高了电源的负担也就减少了,有能力做其他需要做的事情了,相当于电源出力增加了整体上看电容器和感性负载,等效为一个功率因数很高的负载电力电容器的作用及允许运行方式电力电容器分为串联电容器和并联电容器，它们都改善电力系统的电压质量和提高输电线路的输电能力，是电力系统的重要设备。

1. 电力电容器的作用1）串联电容器的作用串联电容器串接在线路中，其作用如下：（1）提高线路末端电压。

串接在线路中的电容器，利用其容抗xc补偿线路的感抗xl，使线路的电压降落减少，从而提高线路末端（受电端）的电压，一般可将线路末端电压最大可提高10%～20%。

（2）降低受电端电压波动。

当线路受电端接有变化很大的冲击负荷（如电弧炉、电焊机、电气轨道等）时，串联电容器能消除电压的剧烈波动。

这是因为串联电容器在线路中对电压降落的补偿作用是随通过电容器的负荷而变化的，具有随负荷的变化而瞬时调节的性能，能自动维持负荷端（受电端）的电压值。

（3）提高线路输电能力。

由于线路串入了电容器的补偿电抗xc，线路的电压降落和功率损耗减少，相应地提高了线路的输送容量。

（4）改善了系统潮流分布。

在闭合网络中的某些线路上串接一些电容器，部分地改变了线路电抗，使电流按指定的线路流动，以达到功率经济分布的目的。

（5）提高系统的稳定性。

线路串入电容器后，提高了线路的输电能力，这本身就提高了系统的静稳定。

串联谐振补偿电容
串联谐振补偿电容，也称为串联谐振电容器，是一种电容器，用于串联谐振电路中，以补偿电路的电感元件所产生的谐振频率的漂移或不准确性。

在串联谐振电路中，电感元件和电容元件串联在一起，形成一个电路谐振回路。

这个电路的谐振频率取决于电感元件和电容元件的数值，而电感元件的数值可能受到环境因素的影响而发生变化，导致谐振频率的漂移。

为了解决这个问题，可以在电路中加入一个串联谐振补偿电容，以调整电路的谐振频率，使其保持稳定。

串联谐振补偿电容的数值应该与电路中的电感元件数值相对应，以达到最佳的补偿效果。

同时，它的电压等级也需要足够高，以承受电路中的高电压。

总之，串联谐振补偿电容在串联谐振电路中扮演着重要的角色，能够有效地提高电路的稳定性和性能。
