加臭装置设备操作规程加臭装置设备操作规程1.主要内容与适用范围本规程根据《城镇燃气加臭技术规程》、燃气自动加臭装置—WJP系列微量控制加药机《使用说明书》的开机停机以及加臭剂四氢噻吩的特性作出规定。
本规程只适用于场站燃气加臭装置的设备操作。
2.加臭装置设备操作规程2.1导药工艺操作程序（步骤）2.1.1按照《加臭装置的突发事故应急处置预案》要求做好THT泄漏的应急处置准备。
2.1.2操作人员穿戴好防护用品。
检查加臭装置是否正常，正常并停机后方可排污或灌注。
储药罐在每次上药时，应进行一次排污处理，以免药剂混入杂质或不纯的药剂。
2.1.3将药剂桶移近设备储药罐1.2米左右，打开药剂桶上的大桶盖。
检查导药装置的导药管线及接口有无老化、变形、破损现象，完好才能继续进行。
2.1.4先打开排空阀、上料阀，安装好导药装置，连接好压料气源或导药泵。
2.1.5控制调整压料气源压力到0.04Mpa以下，从药剂车或药剂桶内向储药罐内导药。
2.1.6灌注完毕，将储药罐、药剂桶降至常压后，拆出导药装置，并使导药装置的导药管线内的剩余药剂导入储药罐内。
将加注完THT的空桶盖好。
2.1.7关闭上料阀、排空阀，恢复正常加臭运行。
2.1.8清理工具，清洁工作场地和设备（导药装置）。
按规定要求存放或处理好药剂桶，最后清洁个人卫生。
2.2开机运行操作程序（步骤）2.2.1检查加药泵油缸油位是否正常，储药罐内是否有足够药剂。
2.2.2开启排污阀，以免造成加药量记录与实际加药量不实甚至强制关泵不加药。
2.2.3打开控制器调整至所需的运行模式。
2.2.4检查控制参数是否准确，一号泵（A泵）、二号泵（B泵）启闭是否正确，检查输入采样信号是否准确。
2.2.5开启运行加臭管线上的阀门，检查（旋动）各阀门的开闭是否正确。
闭合设备的防爆开关（一开一备），使加药（计量）泵工作。
2.2.6检查现场运行泵加臭量/次与控制系统加臭量/次的设置参数是否一致。

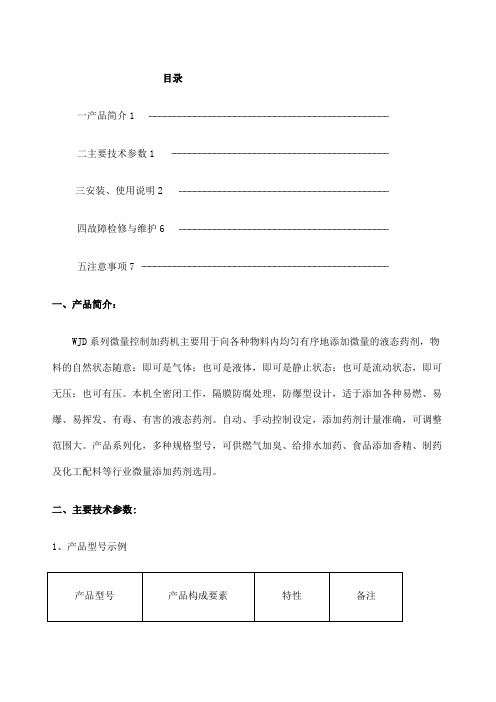

目录一产品简介1二主要技术参数1三安装、使用说明2四故障检修与维护6五注意事项7一、产品简介：WJD系列微量控制加药机主要用于向各种物料内均匀有序地添加微量的液态药剂，物料的自然状态随意：即可是气体；也可是液体，即可是静止状态；也可是流动状态，即可无压；也可有压。
本机全密闭工作，隔膜防腐处理，防爆型设计，适于添加各种易燃、易爆、易挥发、有毒、有害的液态药剂。
自动、手动控制设定，添加药剂计量准确，可调整范围大。
产品系列化，多种规格型号，可供燃气加臭、给排水加药、食品添加香精、制药及化工配料等行业微量添加药剂选用。
二、主要技术参数:1、产品型号示例2、主要技术参数控制器安装尺寸370×120三、安装使用说明:1、安装条件:WJD－1×1－A1.5/1.6型设备直接安装在室内，其工作环境可是防爆区或非防爆区，无专用设备基础，有水泥地平面即可。
控制器应安装在非防爆区的控制室或仪表间，要求有220V50Hz电源供应，控制器与设备之间的控制电缆为KVV4×1.5mm2，可直埋地或架空，加药注射器应安装在水平管线上，管线上开Ф20孔并配DN20PN1.6法兰不锈钢球伐敷设，设备至加药点的输药管线用Ф10×1不锈钢管连接，可埋地或沿墙（或其他管线）敷设，埋地时最好加保护套管。
图1安装平面图图2加药机加药点开孔图2、安装设备前，应首先细仔阅读产品使用说明书及有关技术文件，再按装箱清单清点数量及有无损坏情况，按安装图要求进行装配和组合。
图33、设备组装完毕后，按电器配线图配线并严格按防爆电器要求施工，检查各个接点防爆处理合格后方可通电试验。
4、设备运转前应向泵箱内注入液压油（也可用四季汽车机油代替）至工作轴中心位置，在个别地区有过热或过冷的异常气侯条件时，应适当加大或降低液压油的粘度。
通电运转，无异常及杂音时设备可进入正常运行状态。
5、设备完全安装合格后进行整体严密性试验，先关闭出料阀，拆下液面计上伐丝堵，从液面计上伐丝孔向玻璃管内注煤油或洒精，开动控制器用手动运行模式运转设备，此时液体（注入的煤油或洒精）从玻璃管内被吸出进入设备及输药伐门组内直至注射器外针型伐，让设备继续工作并关闭注射器针型伐，让设备升压至实际物料内压力的1.25倍关闭控制器及进料伐，检查设备整体严密性，保压10分钟为合格。

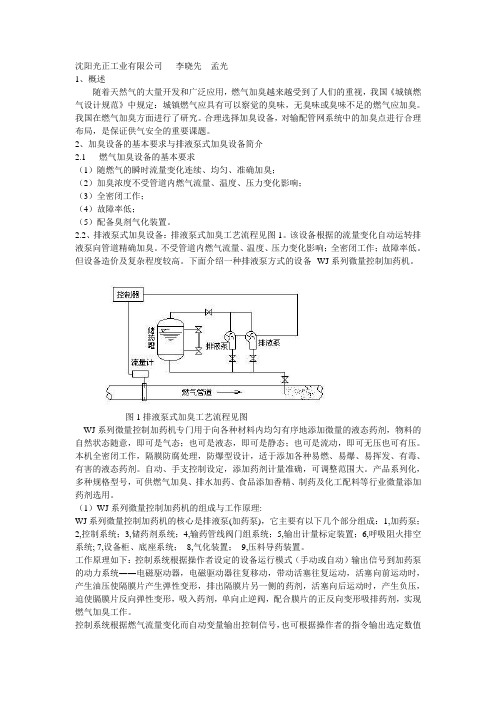

沈阳光正工业有限公司李晓先孟光1、概述随着天然气的大量开发和广泛应用，燃气加臭越来越受到了人们的重视，我国《城镇燃气设计规范》中规定：城镇燃气应具有可以察觉的臭味，无臭味或臭味不足的燃气应加臭。
我国在燃气加臭方面进行了研究。
合理选择加臭设备，对输配管网系统中的加臭点进行合理布局，是保证供气安全的重要课题。
2、加臭设备的基本要求与排液泵式加臭设备简介2.1 燃气加臭设备的基本要求（1）随燃气的瞬时流量变化连续、均匀、准确加臭；（2）加臭浓度不受管道内燃气流量、温度、压力变化影响；（3）全密闭工作；（4）故障率低；（5）配备臭剂气化装置。
2.2、排液泵式加臭设备：排液泵式加臭工艺流程见图1。
该设备根据的流量变化自动运转排液泵向管道精确加臭。
不受管道内燃气流量、温度、压力变化影响；全密闭工作；故障率低。
但设备造价及复杂程度较高。
下面介绍一种排液泵方式的设备--WJ系列微量控制加药机。
图1排液泵式加臭工艺流程见图WJ系列微量控制加药机专门用于向各种材料内均匀有序地添加微量的液态药剂，物料的自然状态随意，即可是气态；也可是液态，即可是静态；也可是流动，即可无压也可有压。
本机全密闭工作，隔膜防腐处理，防爆型设计，适于添加各种易燃、易爆、易挥发、有毒、有害的液态药剂。
自动、手支控制设定，添加药剂计量准确，可调整范围大。
产品系列化，多种规格型号，可供燃气加臭、排水加药、食品添加香精、制药及化工配料等行业微量添加药剂选用。
（1）WJ系列微量控制加药机的组成与工作原理:WJ系列微量控制加药机的核心是排液泵(加药泵)，它主要有以下几个部分组成：1,加药泵；2,控制系统；3,储药剂系统；4,输药管线阀门组系统；5,输出计量标定装置；6,呼吸阻火排空系统; 7,设备柜、底座系统；8,气化装置；9,压料导药装置。
工作原理如下：控制系统根据操作者设定的设备运行模式（手动或自动）输出信号到加药泵的动力系统――电磁驱动器，电磁驱动器往复移动，带动活塞往复运动，活塞向前运动时，产生油压使隔膜片产生弹性变形，排出隔膜片另一侧的药剂，活塞向后运动时，产生负压，迫使膈膜片反向弹性变形，吸入药剂，单向止逆阀，配合膜片的正反向变形吸排药剂，实现燃气加臭工作。
燃气加臭知识1、概述随着天然气的大量开发和广泛应用，燃气加臭越来越受到了人们的重视，我国《城镇燃气设计规范》中规定：城镇燃气应具有可以察觉的臭味，无臭味或臭味不足的燃气应加臭。
我国在燃气加臭方面进行了研究。
合理选择加臭设备，对输配管网系统中的加臭点进行合理布局，是保证供气安全的重要课题。
以下内容只有回复后才可以浏览2、加臭设备的基本要求与排液泵式加臭设备简介2.1 燃气加臭设备的基本要求（1）随燃气的瞬时流量变化连续、均匀、准确加臭；（2）加臭浓度不受管道内燃气流量、温度、压力变化影响；（3）全密闭工作；（4）故障率低；（5）配备臭剂气化装置。
2.2、排液泵式加臭设备：排液泵式加臭工艺流程见图1。
该设备根据的流量变化自动运转排液泵向管道精确加臭。
不受管道内燃气流量、温度、压力变化影响；全密闭工作；故障率低。
但设备造价及复杂程度较高。
下面介绍一种排液泵方式的设备--WJ系列微量控制加药机。
图1排液泵式加臭工艺流程见图WJ系列微量控制加药机专门用于向各种材料内均匀有序地添加微量的液态药剂，物料的自然状态随意，即可是气态；也可是液态，即可是静态；也可是流动，即可无压也可有压。
本机全密闭工作，隔膜防腐处理，防爆型设计，适于添加各种易燃、易爆、易挥发、有毒、有害的液态药剂。
自动、手支控制设定，添加药剂计量准确，可调整范围大。
产品系列化，多种规格型号，可供燃气加臭、排水加药、食品添加香精、制药及化工配料等行业微量添加药剂选用。
（1）WJ系列微量控制加药机的组成与工作原理:WJ系列微量控制加药机的核心是排液泵(加药泵)，它主要有以下几个部分组成：1,加药泵；2,控制系统；3,储药剂系统；4,输药管线阀门组系统；5,输出计量标定装置；6,呼吸阻火排空系统; 7,设备柜、底座系统；8,气化装置；9,压料导药装置。
工作原理如下：控制系统根据操作者设定的设备运行模式（手动或自动）输出信号到加药泵的动力系统――电磁驱动器，电磁驱动器往复移动，带动活塞往复运动，活塞向前运动时，产生油压使隔膜片产生弹性变形，排出隔膜片另一侧的药剂，活塞向后运动时，产生负压，迫使膈膜片反向弹性变形，吸入药剂，单向止逆阀，配合膜片的正反向变形吸排药剂，实现燃气加臭工作。
燃气加臭装置操作规程入站安全须知本站为四川省明圣天然气有限责任公司配气站，属甲级防火区域。
根据天然气易燃易爆特性及燃气安全管理规定，为防止事故发生，保障安全，请所有入站人员严格遵守以下规定：进入本站人员服从公司的统一安排和管理，外来宾客进入本站前，请到管网运行部登记后，在本公司相关人员带领下有序进入；进入站区请首先关闭手机，传呼等移动通讯工具；进入站区人员严禁携带火种；凡穿着带有铁钉鞋和化纤衣物者禁止进入本站；站内严格禁止烟火和非经办理动火许可证的动火作业；非场站专职维护、维修人员严禁擅动站内设备、设施、器材等；公司员工进入配气站，应穿着工装且佩戴工作证；未经许可，请不要在站内使用照相机、摄像机；未经许可，任何车辆不得进入本站院内。
联系电话：028-********燃气加臭装置操作规程一、范围：本规程规定了燃气加臭装置操作前的检查与准备，操作步骤、维护保养、注意事项。
二、概述：燃气加臭装置是以隔膜计量泵为动力，通过自动控制，将加臭剂（四氢噻吩）注入燃气管道的燃气专业加臭设备。
三、工具材料准备及安全防护设施配置：防护用品两套四、主要的人员、物料消耗定额：作业人员两名、四氢噻吩消耗16-25mg/Nm3五、作业流程（一）、操作前的检查与准备1、检查加臭剂液位是否正常2、检查电路、电器设备是否正常3、检查控制系统是否正堂4、检查各管路接头及阀门、压力表是否正常。
（二）、加臭操作1、检查设备全部正常后，打开加臭机泵下面的进口阀2、打开加臭机的回流阀3、打开加臭控制系统，设定好参数，使加臭装置自运行4、系统试年手动控制、自动控制各试验一次。
先手动试车 5 分钟。
自动试车10 分钟，停机后检查系统工作情况各部无异常方可正式投入运转5、运转前关闭回流阀，打开加臭机与燃气管道的加药阀和注射器阀6，观察加臭机机泵运转情况及加臭机加臭压力。
（三）、停机操作停机时首先关闭电源，然后再关闭泵的出口阀门。
六、加臭装置工作环境条件及注意事项：1、介质温度不高于+50 ℃，不低于-35C2、周国空气相对湿度不大于85%3、无明显摇动和冲击振动的场所4、可在1区和2区中具有℃类C级T6组及其以下的爆炸性气体温合物的爆炸危险场所使用5、停机时首先关闭电源，然后再关闭泵的出口阀门6、加奥设备应全密闭工作、无泄漏7，不得随意更换加臭介质8、每日定时巡视9、计量罐内臭剂不得少于液面计的20 格处，否则应补充加臭剂10、手动运行时，应有人按燃气流量运时开机和关机，以免造成加臭不足或过量。
燃气加臭作业指导书
1 目的
为便于德州中燃安全输配部开展燃气加臭工作，规范安全供气工作流程，特制定此标准。
2 适用范围
2.1本标准适用于德州中燃下属各输配站、加气站安全供气管理工作。
3 程序与要求
3.1 明确作业关键点控制点
3.1.1 加臭机启动
3.1.2 加臭量控制
3.1.3 加臭机停止
4 工具材料准备及安全防护设施配置
4.1 防护用品两套
5 主要的人员、物料消耗定额：
5.1 作业人员两名、四氢噻酚消耗16—25mg/Nm3
6 作业气候、环境要求：
6.1环境温度-30℃—50℃
7工作流程及注意重点
7.1 1．加臭设备应全密闭工作、无泄漏。
7.1.2不得随意更换加臭介质。
7.1.3巡视周期每小时一次。
7.1.4加臭量严格按标准执行。
7.2户内维修工作流程详见附录A
8 相关文件与记录
8.1相关文件
8.1.1《城镇燃气加臭技术规程》CJJ/T148 -2010
9.1记录：
9.1.1加臭工作应保存的记录：
9.1.2加臭作业记录
燃气加臭作业流程图
加臭作业记录表。
城镇燃气加臭技术刘友天【期刊名称】《云南化工》【年(卷),期】2012(039)001【摘要】随着“西气东输”的发展，中国越来越多的城市开始使用天然气，城镇燃气行业得到了迅速发展。
对城镇燃气的加臭标准、加臭剂的种类等进行了综述。
%With the development of the ＂ West-East Gas Pipeline＂, more and more China~ towns began to use natural gas, town gas industry is enjoying a fast growth. Because the natural gas is colorless, odorless, inflammable, explosive, leaky and undetectable, it is extremely dangerous when it is leaking. It is a problem how to make the gas use safely. Town gas odorization technique is becoming a common technology to solve this problen~ At present, do- mestic and foreign cities and towns gas commonly take use of tetrahydrothiophene （THT） as odorization agent.【总页数】3页(P29-31)【作者】刘友天【作者单位】中国石化集团西南石油局赤水天然气销售公司,贵州赤水564700【正文语种】中文【中图分类】TU996【相关文献】1.城镇燃气加臭技术与应用(上) [J], 黎耀初2.城镇燃气加臭技术与应用(下) [J], 黎耀初3.关于发布行业标准《城镇燃气加臭技术规程》的公告 [J],4.CJJ/T148—2010《城镇燃气加臭技术规程》行业标准宣贯培训在天津举行 [J],5.关于举办《城镇燃气报警控制系统技术规程》CJJ/T146-2011和《城镇燃气加臭技术规程》CJJ/T148-2010宣贯培训班的预通知 [J],因版权原因，仅展示原文概要，查看原文内容请购买。
燃气加臭装置供货选型方案
一、现场条件及对燃气加臭装置的技术要求：
1、购货单位：
2、安装使用地点：
3、现场条件：
燃气种类及组分：天然气
燃气的管道设计压力为： 4.0MPa；
燃气的管道实际压力为：0.75MPa；
燃气的最大小时流量:1180000 m3/日；
4、对燃气加臭装置的技术要求：
设备部分安装场所为爆炸危险环境,属1区(IEC 79-10)，如天然气工艺装置（天然气门站）区内，通风良好的室内；
控制器安装在非防爆区的仪表间（或控制室、值班室内）；
运行数据远传输方式、协议：RS232/485，MODBUS；
加臭量标准按照GB50028-93的有关规定执行；
安装调试后，即可启动运行向燃气管道加入臭剂，使燃气具有典型的臭味，以便及时发现泄漏，防止发生中毒及爆炸事故。
二、编制执行的标准及技术规范：
《城镇燃气设计规范》GB50028
《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257
《城镇燃气输配工程施工及验收规范》CJJ33
《压力容器安全技术监察规程》
《化工企业静电接地设计规程》HG/T20675
《工业自动化仪表工程施工及验收规范》GBJ93
《WJ系列微量控制加药机》Q/GZ·01-2007
二、燃气加臭装置选型：
根据贵公司的技术要求和现场条件，按照“技术先进、安全可靠、使用方便、经济合理”的指导思想，提供符合贵公司技术要求和现场条件的加臭装置如下：
1、产品名称：燃气加臭装置（又名WJ系列微量控制加药机）
2、产品用途：向燃气管道加入臭味剂，使燃气具有典型的臭味，以便及时发
现燃气泄漏，防止发生中毒及爆炸事故。
3、产品型号：WJD-1×2-B1.5/1.6S
5、加臭工艺流程示意图：
三、产品主要技术性能：
1、产品可同时接收一路4～20mA燃气流量信号,随燃气流量变化,按比例自动连续加臭，保持加臭剂浓度均匀稳定，精确度≤±1%。
2、产品具有自动、手动两种运行模式，自动、手动运行模式任意切换。
手动运行指在没有燃气流量信号输入的条件下，由操作人员设定控制系统的运行参数定量加臭。
3、安装在现场的设备部分为整体防爆、隔爆设计，防爆等级满足门站防爆要求。
防爆等级：doⅡCT6。
4、配置两台隔膜式柱塞加药泵，运行模式一开一备，臭剂输出的最高工作压力为1.6 MPa，加药泵的单行程臭剂输出量：50～500mg/次，在该范围内可任意调整。
单台加药泵的臭剂输出量：1.5L/h。
加臭标准按20 mg/ m3，理论计算最大能够满足燃气流量为5万m3/h的燃气加臭运行。
在实际应用中应考虑药剂的吸附、燃气传输距离、管线内阻等因素，对理论计算数值进行适当修正，通常修正系数<1.0.
5、配置270L计量储药罐，可储存THT加臭剂200公斤，按20 mg的标准加臭，理论上可供1000万 m3燃气加臭使用。
全密闭常压储存加臭剂。
6、控制系统工作电源220V 50Hz AC。
系统具有储罐液位、泵的工作状态及瞬时燃气流量显示功能。
泵工作状态转换、。
7、配备微型打印机，具有数据定时打印功能，可打印当班累积加臭量及运行数据。
8、控制系统具有输出短路自动保护、出现异常时自动停机同时报警的功能。
9、设备运行数据可通过RS485进行通讯，
10、计量罐具有玻璃管液位显示、计量、标定功能。
计量罐为不锈钢制造的常压容器，封头焊接工艺，外表为抛光处理工艺，罐的最大额定工作压力为＜0.1MPa，顶部设有安全阀和真空阀，底部设有排污阀。
11、加臭点配备设计独特的散流式汽化器，具有扩散流体使加臭剂迅速汽化的功能。
掺混均匀，无残留臭剂在燃气管线内，并可有效防止堵塞事故发生。
12、由于某些加臭剂可能有腐蚀性，设备与THT接触的罐体、管线、阀门部分全部为不锈钢制成，密封材料采用聚四氟乙烯等耐腐蚀材料，具有良好的防腐性能。
13、加臭管线上配备高精度逆止阀，耐高压力、保压持久、耐腐蚀无泄漏。
14、设备配置一套专用气体上料装置，利用氮气瓶或压缩空气，将物料桶中的加臭剂密封自动加入计量罐内。
15、配备不锈钢设备柜，安装简便，安全防腐。
四、产品主要配置和技术规格：
五、设备安装条件：
1、控制器与设备间的供电电缆铺设：用户采购并在设备安装前铺设完毕，电缆规格数量：2根4×1.5mm2，长度按现场实际需要配备；
2、设备基础和意外泄漏收液池由用户在设备安装前修建完毕；
3、建议用户配备足够数量的加臭剂，便于设备安装调试和培训；
4、控制室配备220V 50H AC＞1.0KW供电电源，有条件建议配备稳压器或UPS 不间断电源；
5、加臭点开孔由用户在设备安装前完成，并配备安装DN20 PN1.6法兰球阀，下图为加臭点开孔示意图：
六、燃气加臭设备及加臭剂报价
单位：万元
七、现场设备安装：
1、施工安装本公司负责一次免费设备安装、调试，提供操作、维修人员培
训；
2、设备布置平面示意图：
八、保修和服务：
沈阳光正工业有限公司所生产的WJ系列产品是完全按照Q/GZ·01-2007企业标准和国际相关标准规范的规定进行生产制造，生产过程严格执行ISO9001国际质
量管理体系，企业建立全方位的产品质量管理体系和售后服务制度。
设立了专业的产品安装、维修队伍，售后服务人员具有较高的技术水平和良好的职业道德。
我公司对贵司的承诺是：
1、设备在出厂前经严格的连续运转检测、保证设备出厂合格率100%；
2、设备执行优惠价格；
3、对用户实行现场一次免费安装、调试，并对需方操作、维修人员进行免费培训；
4、对设备自正式运行起免费保修一年。
保修期后，终身维护（终身维护只收工本费）。
维修人员根据用户要求，在不超过两个工作日到达维修现场；
5、免费提供技术咨询；
6、我公司提供设备维护所需的仪表和备品配件清单及单价。
随机提供的备品配件数量可以满足整个系统连续一年正常运行和维护需要。
沈阳光正工业有限公司坚持以科技为先导，以发展民族工业为已任。
以诚信原则对待每一个用户，我们将竭诚为燃气用户提供安全可靠的设备和满意的服务，造福人类，服务社会。
沈阳光正工业有限公司
二O一0年九月七日。
