3M胶带测试手法

ASTM D 1000测试方法请查收；测试方法与要点1、胶带通用性能测试动态剥离强度180°剥离依据ASTM D1000需要注意的细节1, 试验设备：能以恒定的速度拉伸的拉力试验机.2, 标准钢板：302或者304 钢板，125mm＊50mm＊；3, 试样尺寸：长250mm，宽25mm(注意不要污染到样品)， 3个样品／卷。

4, 橡胶压辊：直径80±（不包括胶层），宽45±1mm，胶层厚6mm，硬度80±5℃（邵氏A 型），重2000±50g.5, 操作程序:①制备样品前，胶带（卷）在23±2℃下至少存放24 小时，制样时，先撕去外面的3层，样品粘结前应在温度为23±2℃、相对湿度为50±2%的条件下放置１小时；②样品粘结上后，用橡胶辊以300mm/min 的速度沿胶带两头各压一次，挂样前在制样环境下放置20min;③测试应该在温度为23±2℃、相对湿度为50±2%的条件下进行；④使剥离面与试验机力线保持一致，试验机以300mm/min 的速度拉伸；2⑤拉伸25mm 后开始读数，每隔13mm 读一次，最后的25mm 不读数；6, 结果：取3 次试验的平均值．7. 单位：N / 10mm 或者 ounce / 1 inc2、电气性能测试介电击穿强度1. 测试依据：ASTM D10002. 测试要点：①单层胶带耐受持续升高(500V/S)的交流电压的能力，单位：kv；②样品要求：长125mm，每卷至少取样3个，每个样品测试 3 个点；③结果：取测试平均值；④注意事项：当胶带比较窄时易引起爬电；⑤制样前，胶带（卷）在23±2°C下至少存放24小时，制样时，先撕去外面的3层，样品粘结前应在温度为23±2°C、相对湿度为50±2%的条件下放置１小时；测试应该在温度为23±2°C、相对湿度为50±2%的条件下进行。

丝印3m胶带测试方法国标
丝印3M胶带的测试方法通常遵循以下国际标准：
1. 剪切力测试：本测试方法旨在确定丝印3M胶带在垂直拉
伸下的剪切强度。

使用一台万能试验机，在20℃±2℃的恒定
温度下，将一块胶带固定在两个金属板之间，然后以恒定的速度进行拉伸，测量胶带在最大拉力下的剪切强度。

2. 粘着力测试：本测试方法旨在确定丝印3M胶带的粘附性能。

采用万能试验机或黏度计，在特定温度下（通常为
23℃±1℃），将胶带的一端与标准试验面粘合，并以一定的
力量将胶带剥离，测量剥离力。

3. 强度测试：本测试方法旨在确定丝印3M胶带的拉伸强度。

使用一台万能试验机，在20℃±2℃的恒定温度下，将一块胶
带固定在两个金属夹具之间，以恒定速度进行拉伸，测量胶带在最大拉力下的断裂强度。

4. 热稳定性测试：本测试方法旨在确定丝印3M胶带的耐高
温性能。

将胶带置于特定温度下（通常为120℃±2℃），在一
定时间内观察胶带的外观和性能变化，如粘度、粘附力等。

5. 寿命测试：本测试方法旨在确定丝印3M胶带的使用寿命。

将胶带应用在特定应力下的标准试样上，并放置在特定温度条件下。

周期性地检查胶带的外观和性能变化，以确定其使用寿命。

以上是一些常见的丝印3M胶带测试方法的国际标准，具体的测试方法和标准可能会因产品的不同而有所不同，请根据具体情况选择合适的测试方法和标准。

3m胶带测试方法
1. 粘附力测试：用3M胶带粘附在不同材质的表面，并施加一定程度的拉力，记录胶带是否能够牢固粘附住，并且能够承受拉力而不易脱落。

2. 耐温性测试：将3M胶带粘贴在一个温度较高的表面（例如烤箱内），暴露在高温环境下一段时间，观察胶带是否能够承受高温而不熔化或变形。

3. 耐候性测试：将3M胶带粘贴在室外或暴露在自然环境中，长时间观察胶带是否能够经受阳光、雨水、风等自然因素的侵蚀而保持良好的粘附力和外观。

4. 运输测试：模拟长途运输过程，将3M胶带粘贴在一个物体上，然后对该物体进行震动、摇晃等运输过程中可能遇到的情况，观察胶带是否能够在运输过程中保持粘附。

5. 剥离测试：用3M胶带将两个物体粘合在一起，然后施加一定的力量试图将其分离，记录胶带的剥离力在不同物体表面是否一致。

注意事项：
- 在测试过程中，应使用标准化的仪器和测量方法，以确保测试结果的准确性和可比性。

- 为了模拟实际使用中的情况，测试时应选取不同材质、形状和尺寸的样品，以反映不同贴合条件下的粘附性能。

- 确保测试时的环境条件相对稳定，避免外界因素对测试结果的干扰。

- 在测试前，应根据3M胶带的使用说明书，了解其特性、适用范围和注意事项，以确保测试的准确性和可靠性。

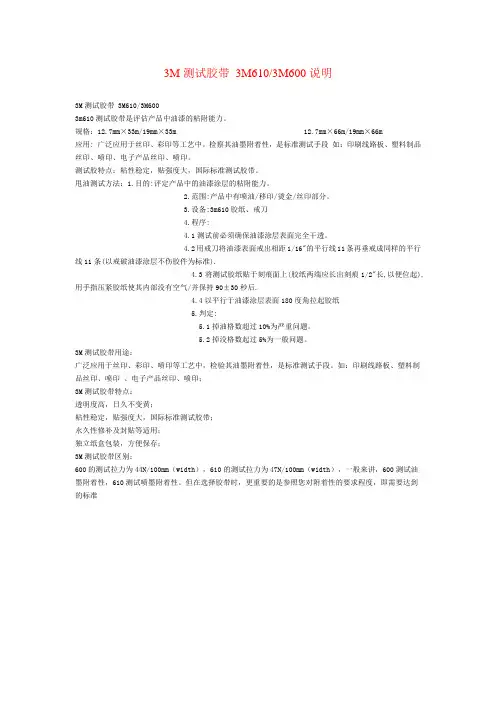

3M测试胶带3M610/3M600说明3M测试胶带 3M610/3M6003m610测试胶带是评估产品中油漆的粘附能力。

规格：12.7mm×33m/19mm×33m 12.7mm×66m/19mm×66m应用: 广泛应用于丝印、彩印等工艺中。

检察其油墨附着性，是标准测试手段如：印刷线路板、塑料制品丝印、喷印、电子产品丝印、喷印。

测试胶特点：粘性稳定，贴强度大，国际标准测试胶带。

甩油测试方法：1.目的:评定产品中的油漆涂层的粘附能力。

2.范围:产品中有喷油/移印/烫金/丝印部分。

3.设备:3m610胶纸、戒刀4.程序:4.1测试前必须确保油漆涂层表面完全干透。

4.2用戒刀将油漆表面戒出相距1/16"的平行线11条再垂戒成同样的平行线11条(以戒破油漆涂层不伤胶件为标准).4.3将测试胶纸贴于刻痕面上(胶纸两端应长出刻痕1/2"长,以便位起),用手指压紧胶纸使其内部没有空气/并保持90±30秒后.4.4以平行于油漆涂层表面180度角拉起胶纸5.判定:5.1掉油格数超过10%为严重问题。

5.2掉没格数起过5%为一般问题。

3M测试胶带用途：广泛应用于丝印、彩印、喷印等工艺中，检验其油墨附着性，是标准测试手段。

如：印刷线路板、塑料制品丝印、喷印、电子产品丝印、喷印；3M测试胶带特点：透明度高，日久不变黄；粘性稳定，贴强度大，国际标准测试胶带；永久性修补及封贴等适用；独立纸盒包装，方便保存；3M测试胶带区别：600的测试拉力为44N/100mm（width），610的测试拉力为47N/100mm（width），一般来讲，600测试油墨附着性，610测试喷墨附着性。

但在选择胶带时，更重要的是参照您对附着性的要求程度，即需要达到的标准。

测试项目检验步骤检验要求检验方法质量特性检验类别抽样水平外观A、目测外观表面平整，无油污、杂质等不良现象；胶粘剂基材为黑色泡棉；胶带颜色为黑色；胶带内衬为红色聚乙烯膜或离型纸。

目测。

C T/S S-3尺寸B、测宽度、厚度宽度12±0.4mm ，揭去胶带表面薄膜厚度0.64±0.1mm。

用游标卡尺测量胶带的宽度、厚度。

B T/S 5断裂伸长率C、断裂伸长率断裂伸长率要求＞400%。

裁剪150mm长试样（试样需在5min内使用），在试样中部取L1=50mm长用笔标记，揭去胶带表面薄膜，将胶带平行放于米尺旁，用手拉标记处直至胶带断裂，记录断裂时两处标记距离L2，根据（L2-L1）/L1计算断裂伸长率。

B T/S 3异味D、闻异味无明显异味。

取样品，靠近鼻子，闻气味。

A T/S S-3★高低温冲击测试高低温测试在整个试验过程中，观察不应有面板与玻璃板移位、翘起及脱胶、剥离现象，包括双面胶粘接层和丝印层；24个循环后放置在常温静置30分钟后，,玻璃装饰板与面板之间不能有脱落、剥离或位移现象。

将玻璃面板部件放在测试箱内，在整个试验过程中，使面板部件呈竖直状态。

高温：70℃/95%；低温：-30℃/-，高低温各2H,高低温各1次为一个循环，共24个循环.B T 3★泡水实验泡水实验测试完毕后玻璃与面板之间不应有脱落、剥离或位移现象将玻璃面板垂直放置在常温自来水中24小时。

B T 3备注(1)质量特性，计数型抽样：A类按B、C质量特性中的最大抽样数（0，1），I类（一般I）:B/0.65,C/1.0;II类(S-4):B/1.0,C/1.5;III类(S-3):B/1.5,C/2.5.(2)采购技术标准要求的周期型试试验项按《零部件周期型式试验计划表》要求进行。

A B CL1=50mmD日期2016-3-21 更改文件号签名会签审核审批测试项目检验步骤检验要求检验方法质量特性检验类别检验水平3M胶带剥离力A：检测3M胶带剥离力（1）剥离力＞36N/12mm；（2）剥离后，胶带有一部分残留在不锈钢板上，有一部分留在PET上；（3）胶带和PET一起断裂。

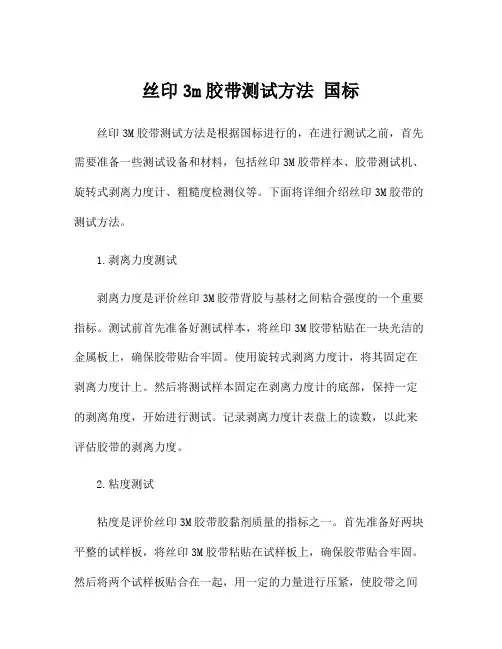

丝印3m胶带测试方法国标丝印3M胶带测试方法是根据国标进行的，在进行测试之前，首先需要准备一些测试设备和材料，包括丝印3M胶带样本、胶带测试机、旋转式剥离力度计、粗糙度检测仪等。

下面将详细介绍丝印3M胶带的测试方法。

1.剥离力度测试剥离力度是评价丝印3M胶带背胶与基材之间粘合强度的一个重要指标。

测试前首先准备好测试样本，将丝印3M胶带粘贴在一块光洁的金属板上，确保胶带贴合牢固。

使用旋转式剥离力度计，将其固定在剥离力度计上。

然后将测试样本固定在剥离力度计的底部，保持一定的剥离角度，开始进行测试。

记录剥离力度计表盘上的读数，以此来评估胶带的剥离力度。

2.粘度测试粘度是评价丝印3M胶带胶黏剂质量的指标之一。

首先准备好两块平整的试样板，将丝印3M胶带粘贴在试样板上，确保胶带贴合牢固。

然后将两个试样板贴合在一起，用一定的力量进行压紧，使胶带之间的胶黏层充分接触。

然后将试样板固定在粘度检测仪上，通过测量胶黏层在一定时间内的流动性来评估胶带的粘度。

3.耐温性测试耐温性是评价丝印3M胶带在高温环境下胶黏剂性能的指标。

首先准备好测试样本，将丝印3M胶带粘贴在试样板上，确保胶带贴合牢固。

然后将试样板放置在高温环境中，温度一般为60℃-80℃，时间可根据需要设定。

完成测试后，观察胶带的胶黏剂是否有脱落或变形等现象，评估胶黏剂在高温环境下的耐温性能。

4.耐候性测试耐候性是评价丝印3M胶带在户外环境下使用寿命的一个重要指标。

准备好测试样本，将丝印3M胶带粘贴在试样板上，确保胶带贴合牢固。

然后将试样板放置在户外阳光直射的地方，时间一般为半年至一年。

完成测试后，观察胶带的胶黏剂是否发生脱落、发黄或变形等现象，评估胶黏剂在户外环境下的耐候性能。

5.抗拉强度测试抗拉强度是评价丝印3M胶带能够承受的最大拉力的指标。

首先准备好测试样本，将丝印3M胶带粘贴在试样板上，确定胶带的宽度和长度。

然后将试样板固定在拉力试验机上，以一定的拉力速度进行拉伸。

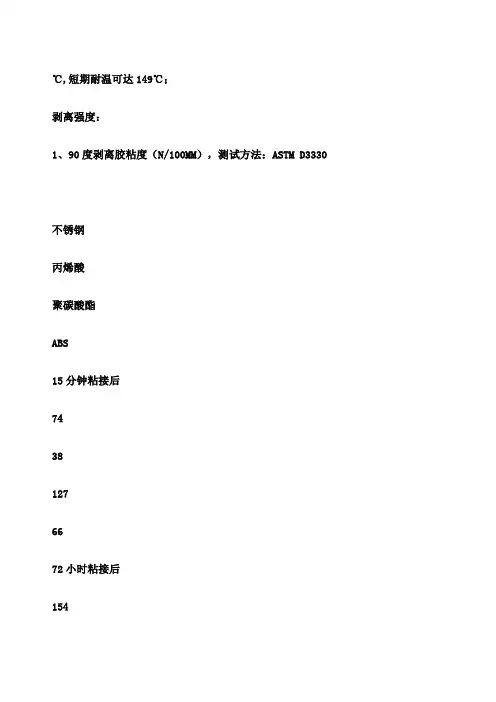

℃,短期耐温可达149℃；剥离强度：1、90度剥离胶粘度（N/100MM），测试方法：ASTM D3330不锈钢丙烯酸聚碳酸酯ABS15分钟粘接后74381276672小时粘接后154558288贮存期限：在21℃和50%相对湿度条件下，原包装状态下自生产之日起保存期为24个月。

应用技术：粘接强度随胶粘剂与被粘表面接触面积的增大而增加，施加稳定的压力有助于胶粘剂与被粘表面的接触，从而加大粘接强度。

要达到最佳的粘接效果，粘接表面必须是洁净、干燥的，胶带应用的最佳温度范围是21-38℃,建议若初始粘接温度低于10℃时，不适于粘接，因此时的胶粘剂太硬，而无法牢固的粘接在物体上；但是，如果已经粘接上了，低温下的持粘力同样是令人满意的。

产品应用：3M9495LE双面胶在环保方面符合ROHS法规要求，适用于铭牌、装饰品、装饰件的粘接，即使是油漆表面，也有较强的粘性。

3M55230厚度:0.15,基材:白色半透明TISSUE、无纺布,耐温性：158℃,特点与应用:较55235厚,剥离力更优异。

粘接塑料,塑料垫片,Mylar片等。

3M55231厚度:0.15MM,基材:白色半透明TISSUE,特点与应用:高粘接强度，特别适用于泡棉的粘接。

3M55232厚度:0.15,基材:白色半透明可移除TISSUE,特点与应用:具有独特的容易移除性能。

适用于需要经常更换的零部件，如：打印机/复印机/传真机的硒鼓周边零部件。

3M55235厚度:0.1,基材:白色半透明TISSUE,特点与应用:超薄无纺布基材胶带，适合粘接塑料，塑料垫片，金属铝箔等。

3M55256厚度:0.05,基材:透明PET,温度：-4到121摄氏度,特点与应用:良好的耐热冲击，适合电脑屏幕边框，LCD 泡棉，元器件，电池绝缘体附件等粘接。

3M55262厚度:0.15,基材:透明PET,特点与应用:良好的耐热冲击，适合电脑屏幕边框的粘接，LCD泡棉粘接、元器件、电池绝缘体附件粘接。
