3M双面胶带检验和测试标准图文.ppt14

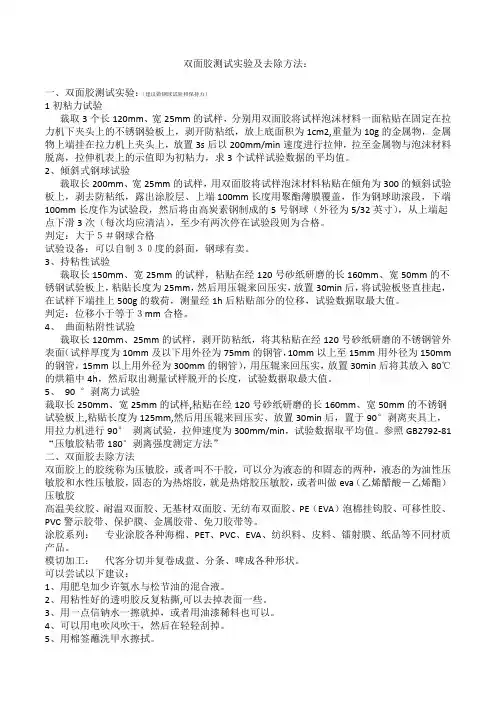

双面胶测试实验及去除方法：一、双面胶测试实验：（建议做钢球试验和保持力）1初粘力试验裁取3个长120mm、宽25mm的试样，分别用双面胶将试样泡沫材料一面粘贴在固定在拉力机下夹头上的不锈钢验板上，剥开防粘纸，放上底面积为1cm2,重量为10g的金属物，金属物上端挂在拉力机上夹头上，放置3s后以200mm/min速度进行拉伸，拉至金属物与泡沫材料脱离，拉伸机表上的示值即为初粘力，求3个试样试验数据的平均值。

2、倾斜式钢球试验裁取长200mm、宽25mm的试样，用双面胶将试样泡沫材料粘贴在倾角为300的倾斜试验板上，剥去防粘纸，露出涂胶层、上端100mm长度用聚酯薄膜覆盖，作为钢球助滚段，下端100mm长度作为试验段，然后将由高炭素钢制成的5号钢球（外径为5/32英寸），从上端起点下滑3次（每次均应清洁），至少有两次停在试验段则为合格。

判定：大于５＃钢球合格试验设备：可以自制３０度的斜面，钢球有卖。

3、持粘性试验裁取长150mm、宽25mm的试样，粘贴在经120号砂纸研磨的长160mm、宽50mm的不锈钢试验板上，粘贴长度为25mm，然后用压辊来回压实，放置30min后，将试验板竖直挂起，在试样下端挂上500g的载荷，测量经1h后粘贴部分的位移，试验数据取最大值。

判定：位移小于等于３mm合格。

4、曲面粘附性试验裁取长120mm、25mm的试样，剥开防粘纸，将其粘贴在经120号砂纸研磨的不锈钢管外表面（试样厚度为10mm及以下用外径为75mm的钢管，10mm以上至15mm用外径为150mm 的钢管，15mm以上用外径为300mm的钢管），用压辊来回压实，放置30min后将其放入80℃的烘箱中4h，然后取出测量试样脱开的长度，试验数据取最大值。

5、90 °剥离力试验裁取长250mm、宽25mm的试样,粘贴在经120号砂纸研磨的长160mm、宽50mm的不锈钢试验板上,粘贴长度为125mm,然后用压辊来回压实、放置30min后，置于90°剥离夹具上，用拉力机进行90°剥离试验，拉伸速度为300mm/min，试验数据取平均值。

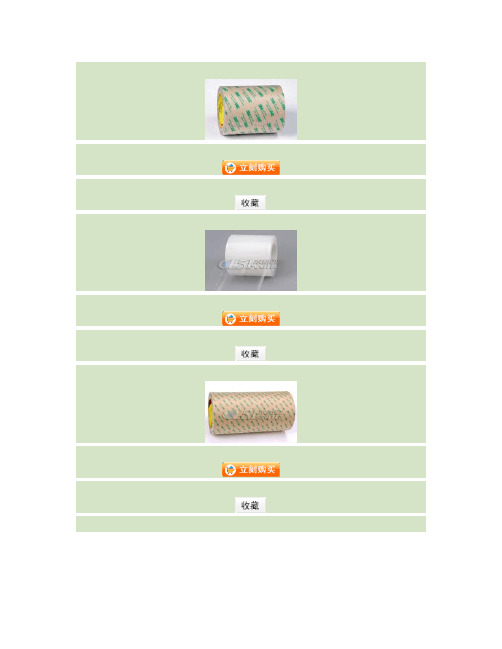

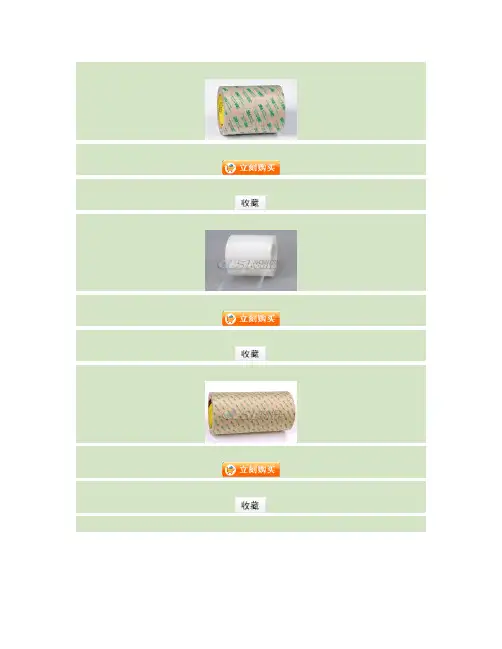

零售价: ￥26.10/m2 3M 467MP 无基材胶带零售价: ￥39.52/m2 3M 468MP 无基材胶带零售价: ￥5.50/m23M 3K10 PE保护膜零售价: ￥4.54/m23M 3K04 PE保护膜零售价: ￥45.33/m23M 9460 无基材胶带零售价: ￥203.84/m23M 9795B PET胶带零售价:￥968.70/m2 3M 4929 泡棉胶带零售价:￥322.90/m2 3M 4910 泡棉胶带零售价: ￥25.83/m23M 9080 无纺布胶带零售价: ￥28.71/m2 3M 9448W 无纺布胶带零售价: ￥55.93/m23M 966 无基材胶带零售价:￥268.47/m2 3M 9731 PET胶带零售价:￥372.57/m2 3M 4930 泡棉胶带零售价:￥282.82/m2 3M 4945 泡棉胶带零售价:￥292.92/m2 3M 4914 泡棉胶带零售价:￥124.19/m2 3M 4032 泡棉胶带零售价:零售价: ￥24.61/m23M 9888T 无纺布胶带零售价:零售价:￥111.56/m23M 9415PC PET胶带￥620.96/m23M 4952 泡棉胶带￥228.51/m2 3M 4920 泡棉胶带零售价: ￥20.00/m2 ￥136.72/m23M 9075 无纺布胶带3M 9473 无基材胶带零售价:零售价:零售价: ￥96.52/m23M 615 热熔胶带￥153.99/m23M 4229 泡棉胶带3M公司简介3M公司创建于1902年，总部设在美国明苏达州的圣保罗市，是世界著名的多元化科技跨国企业。

3M3M公司素以勇于创新、产品繁多著称于世，在其百多年历史中开发了六万多种高品质产品，百年来，3M的产品已深入人们的生活，从家庭用品到医疗用品，从运输、建筑到商业、教育和电子、通信等各个领域。

现代社会中，世界上有50%的人每天直接或间接地接触到3M公司的产品。

文件制修订记录
视力:具有正常1.0-1.2视力及色感
照明度:近似正常日光,室内无日光时用800-1200Lux荧光灯照明度为标准
目测距离:产品距灯光源90CM,眼睛距产品30CM。

★检验方法:
视线与部品被检测面成45°角，上下左右转动15°检查部品，观察时间:≤10秒
检查顺序为：先正面下侧右侧上侧左侧背面。

★抽样方案:
抽样检验标准:按 MIL-STD-105EⅡ级单次抽样方案抽检。

成品尺寸按特殊检验水准S=3标准随机抽样测试。

★可接受质量等级:
致命缺陷（CRI）-- 0
主要缺陷（MAJ）— 0.65
次要缺陷（MIN）— 1.5( 供应商来料按 1.0标准验收)
★包装标准
产品的包装应与客户上所注明的包装方式、包装数量一致。

产品的外箱标签须填写正确，无少填、错填现象。

标签内容须与箱内产品一致。

外箱无破损、脏污等现象。

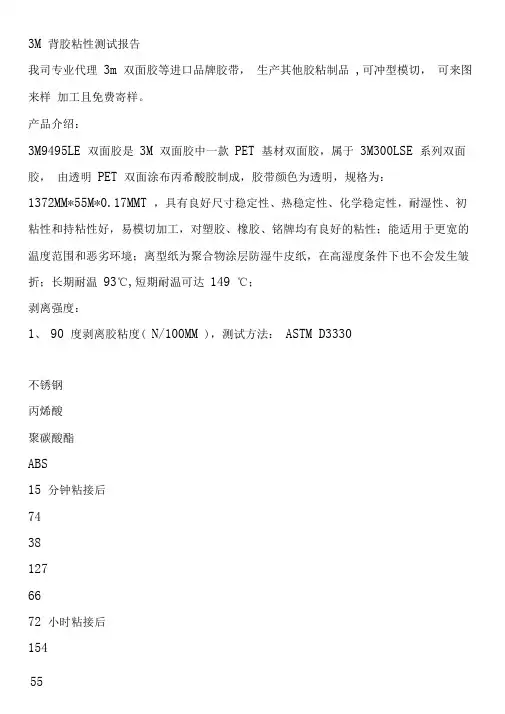

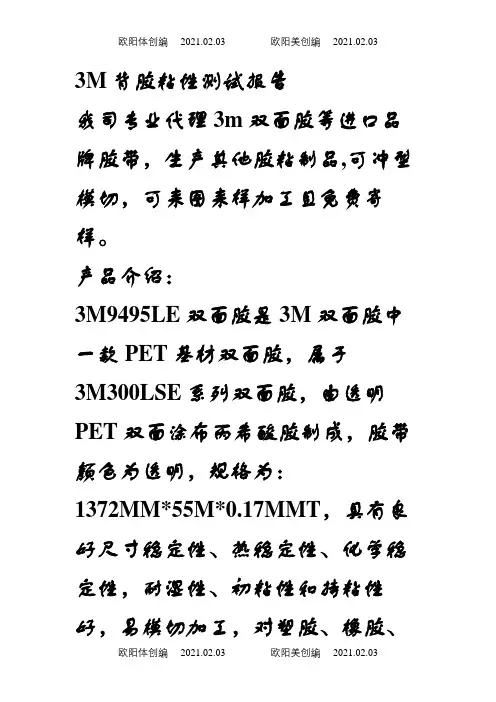

3M背胶粘性测试报告我司专业代理3m双面胶等进口品牌胶带，生产其他胶粘制品,可冲型模切，可来图来样加工且免费寄样。

产品介绍：3M9495LE双面胶是3M双面胶中一款PET基材双面胶，属于3M300LSE系列双面胶，由透明PET双面涂布丙希酸胶制成，胶带颜色为透明，规格为：1372MM*55M*0.17MMT，具有良好尺寸稳定性、热稳定性、化学稳定性，耐湿性、初粘性和持粘性好，易模切加工，对塑胶、橡胶、铭牌均有良好的粘性；能适用于更宽的温度范围和恶劣环境；离型纸为聚合物涂层防湿牛皮纸，在高湿度条件下也不会发生皱折；长期耐温93℃,短期耐温可达149℃；剥离强度：1、90度剥离胶粘度（N/100MM），测试方法：ASTM D3330不锈钢丙烯酸聚碳酸酯ABS15分钟粘接后74381276672小时粘接后154558288贮存期限：在21℃和50%相对湿度条件下，原包装状态下自生产之日起保存期为24个月。

应用技术：粘接强度随胶粘剂与被粘表面接触面积的增大而增加，施加稳定的压力有助于胶粘剂与被粘表面的接触，从而加大粘接强度。

要达到最佳的粘接效果，粘接表面必须是洁净、干燥的，胶带应用的最佳温度范围是21-38℃,建议若初始粘接温度低于10℃时，不适于粘接，因此时的胶粘剂太硬，而无法牢固的粘接在物体上；但是，如果已经粘接上了，低温下的持粘力同样是令人满意的。

产品应用：3M9495LE双面胶在环保方面符合ROHS法规要求，适用于铭牌、装饰品、装饰件的粘接，即使是油漆表面，也有较强的粘性。

3M55230厚度:0.15,基材:白色半透明TISSUE、无纺布,耐温性：158℃,特点与应用:较55235厚,剥离力更优异。

粘接塑料,塑料垫片,Mylar片等。

3M55231厚度:0.15MM,基材:白色半透明TISSUE,特点与应用:高粘接强度，特别适用于泡棉的粘接。

3M55232厚度:0.15,基材:白色半透明可移除TISSUE,特点与应用:具有独特的容易移除性能。

丝印3m胶带测试方法国标
丝印3M胶带的测试方法通常遵循以下国际标准：
1. 剪切力测试：本测试方法旨在确定丝印3M胶带在垂直拉
伸下的剪切强度。

使用一台万能试验机，在20℃±2℃的恒定
温度下，将一块胶带固定在两个金属板之间，然后以恒定的速度进行拉伸，测量胶带在最大拉力下的剪切强度。

2. 粘着力测试：本测试方法旨在确定丝印3M胶带的粘附性能。

采用万能试验机或黏度计，在特定温度下（通常为
23℃±1℃），将胶带的一端与标准试验面粘合，并以一定的
力量将胶带剥离，测量剥离力。

3. 强度测试：本测试方法旨在确定丝印3M胶带的拉伸强度。

使用一台万能试验机，在20℃±2℃的恒定温度下，将一块胶
带固定在两个金属夹具之间，以恒定速度进行拉伸，测量胶带在最大拉力下的断裂强度。

4. 热稳定性测试：本测试方法旨在确定丝印3M胶带的耐高
温性能。

将胶带置于特定温度下（通常为120℃±2℃），在一
定时间内观察胶带的外观和性能变化，如粘度、粘附力等。

5. 寿命测试：本测试方法旨在确定丝印3M胶带的使用寿命。

将胶带应用在特定应力下的标准试样上，并放置在特定温度条件下。

周期性地检查胶带的外观和性能变化，以确定其使用寿命。

以上是一些常见的丝印3M胶带测试方法的国际标准，具体的测试方法和标准可能会因产品的不同而有所不同，请根据具体情况选择合适的测试方法和标准。

3M 背胶粘性测试报告我司专业代理3m 双面胶等进口品牌胶带，生产其他胶粘制品,可冲型模切，可来图来样加工且免费寄样。

产品介绍：3M9495LE 双面胶是3M 双面胶中一款PET 基材双面胶，属于3M300LSE 系列双面胶，由透明PET 双面涂布丙希酸胶制成，胶带颜色为透明，规格为：1372MM*55M*0.17MMT ，具有良好尺寸稳定性、热稳定性、化学稳定性，耐湿性、初粘性和持粘性好，易模切加工，对塑胶、橡胶、铭牌均有良好的粘性；能适用于更宽的温度范围和恶劣环境；离型纸为聚合物涂层防湿牛皮纸，在高湿度条件下也不会发生皱折；长期耐温93℃,短期耐温可达149 ℃；剥离强度：1、90 度剥离胶粘度( N/100MM )，测试方法：ASTM D3330不锈钢丙烯酸聚碳酸酯ABS15 分钟粘接后74381276672 小时粘接后1545582 88贮存期限：在21℃和50% 相对湿度条件下，原包装状态下自生产之日起保存期为24 个月。

应用技术：粘接强度随胶粘剂与被粘表面接触面积的增大而增加，施加稳定的压力有助于胶粘剂与被粘表面的接触，从而加大粘接强度。

要达到最佳的粘接效果，粘接表面必须是洁净、干燥的，胶带应用的最佳温度范围是21-38℃,建议若初始粘接温度低于10℃时，不适于粘接，因此时的胶粘剂太硬，而无法牢固的粘接在物体上；但是，如果已经粘接上了，低温下的持粘力同样是令人满意的。

产品应用：3M9495LE 双面胶在环保方面符合ROHS 法规要求，适用于铭牌、装饰品、装饰件的粘接，即使是油漆表面，也有较强的粘性。

3M55230 厚度:0.15,基材:白色半透明TISSUE 、无纺布,耐温性：158℃,特点与应用:较55235 厚,剥离力更优异。

粘接塑料,塑料垫片,Mylar 片等。

3M55231 厚度:0.15MM, 基材:白色半透明TISSUE, 特点与应用:高粘接强度，特别适用于泡棉的粘接。

3M55232 厚度:0.15,基材:白色半透明可移除TISSUE,特点与应用:具有独特的容易移除性能。

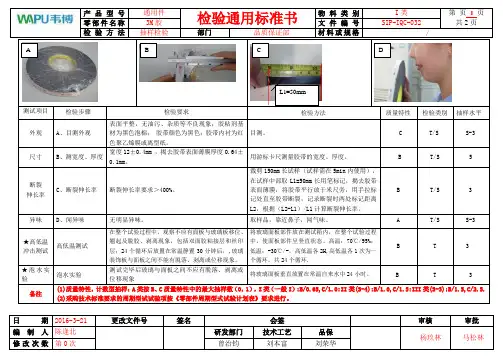

测试项目检验步骤检验要求检验方法质量特性检验类别抽样水平外观A、目测外观表面平整，无油污、杂质等不良现象；胶粘剂基材为黑色泡棉；胶带颜色为黑色；胶带内衬为红色聚乙烯膜或离型纸。

目测。

C T/S S-3尺寸B、测宽度、厚度宽度12±0.4mm ，揭去胶带表面薄膜厚度0.64±0.1mm。

用游标卡尺测量胶带的宽度、厚度。

B T/S 5断裂伸长率C、断裂伸长率断裂伸长率要求＞400%。

裁剪150mm长试样（试样需在5min内使用），在试样中部取L1=50mm长用笔标记，揭去胶带表面薄膜，将胶带平行放于米尺旁，用手拉标记处直至胶带断裂，记录断裂时两处标记距离L2，根据（L2-L1）/L1计算断裂伸长率。

B T/S 3异味D、闻异味无明显异味。

取样品，靠近鼻子，闻气味。

A T/S S-3★高低温冲击测试高低温测试在整个试验过程中，观察不应有面板与玻璃板移位、翘起及脱胶、剥离现象，包括双面胶粘接层和丝印层；24个循环后放置在常温静置30分钟后，,玻璃装饰板与面板之间不能有脱落、剥离或位移现象。

将玻璃面板部件放在测试箱内，在整个试验过程中，使面板部件呈竖直状态。

高温：70℃/95%；低温：-30℃/-，高低温各2H,高低温各1次为一个循环，共24个循环.B T 3★泡水实验泡水实验测试完毕后玻璃与面板之间不应有脱落、剥离或位移现象将玻璃面板垂直放置在常温自来水中24小时。

B T 3备注(1)质量特性，计数型抽样：A类按B、C质量特性中的最大抽样数（0，1），I类（一般I）:B/0.65,C/1.0;II类(S-4):B/1.0,C/1.5;III类(S-3):B/1.5,C/2.5.(2)采购技术标准要求的周期型试试验项按《零部件周期型式试验计划表》要求进行。

A B CL1=50mmD日期2016-3-21 更改文件号签名会签审核审批测试项目检验步骤检验要求检验方法质量特性检验类别检验水平3M胶带剥离力A：检测3M胶带剥离力（1）剥离力＞36N/12mm；（2）剥离后，胶带有一部分残留在不锈钢板上，有一部分留在PET上；（3）胶带和PET一起断裂。

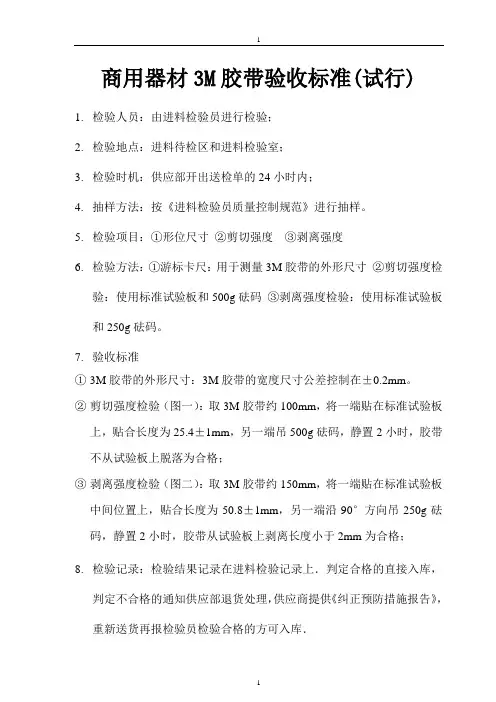

商用器材3M胶带验收标准(试行)
1.检验人员：由进料检验员进行检验；
2.检验地点：进料待检区和进料检验室；
3.检验时机：供应部开出送检单的24小时内；
4.抽样方法：按《进料检验员质量控制规范》进行抽样。

5.检验项目：①形位尺寸②剪切强度③剥离强度
6.检验方法：①游标卡尺：用于测量3M胶带的外形尺寸②剪切强度检
验：使用标准试验板和500g砝码③剥离强度检验：使用标准试验板和250g砝码。

7.验收标准
①3M胶带的外形尺寸：3M胶带的宽度尺寸公差控制在±0.2mm。

②剪切强度检验（图一）：取3M胶带约100mm，将一端贴在标准试验板
上，贴合长度为25.4±1mm，另一端吊500g砝码，静置2小时，胶带不从试验板上脱落为合格；
③剥离强度检验（图二）：取3M胶带约150mm，将一端贴在标准试验板
中间位置上，贴合长度为50.8±1mm，另一端沿90°方向吊250g砝码，静置2小时，胶带从试验板上剥离长度小于2mm为合格；
8.检验记录：检验结果记录在进料检验记录上．判定合格的直接入库，
判定不合格的通知供应部退货处理，供应商提供《纠正预防措施报告》，重新送货再报检验员检验合格的方可入库．
图一
编制：批准：。

面上（如下图1）
贴合完成后使用辊轮以300mm/min的速度在试样上来回滚压三次（不允许有气泡），并放置20—
后进行测试（如上图2）
将试样自由对折180°，钢板一端固定在下夹座上，将上移动夹座下移，将试样另一端双面胶夹在面（如下图所示）
打开电脑中测试软件，先进行设置（标距=100MM 测试速度=300mm/min±10、宽度=20mm
控制方案选择“剥离”），完成设备后点击“开始测试”
测试完成后将自动停止及生成所需报表
测量完毕后，及时将电源关闭，退出软件，并进行保养，以延长使用寿命及保持测量精度。

双休日及放长假时要用防尘罩罩上，切断总电源。

注意：以防一次测试不准确，所以建议测试时提供三次测试样品进行提取数据。
