对“水立方”工程结构体系选型的分析一，工程概况：国家游泳中心又被称为“水立方”，2008年北京奥运会标志性建筑物之一，位于北京奥林匹克公园内。
“水立方”由中方建筑师提出的方型建筑造型体现了与国家体育场(“鸟巢”) 的和谐共生, 由ARUP 工程师创造的摹仿水泡组合形式的全新结构形式，具有高度重复性又呈现出一种随机无序的总体感觉，屋面和墙体内外统一采用ETFE 充气枕覆盖，整体建筑形态简洁纯朴而又富于变化。
“水立方”的平面尺寸为176.538m×176.538m，高度约31m，地下2层，地上主体单层、局部5层。
建筑外包钢结构屋盖和墙体采用新型多面体空间刚架结构,屋盖厚71211m，墙体厚31472m 和51876m。
墙体底部支承于11009m(外墙落地墙) 和61350m(内墙及门洞) 标高的钢板2混凝土组合梁平台上。
“水立方”的覆盖结构采用ETFE(乙烯-四氟乙烯共聚物) 充气枕结构，屋盖和墙体的内外表面均覆以ETFE 充气枕，最大的单个气枕面积约71㎡、跨度9m 左右,ETFE 膜材的用量约30万平方米。
水立方建筑造价约10.2亿，自101个国家和地区的35万多港澳台同胞及海外侨胞共捐献了9.4亿人民币。
其中郑裕彤、郑家纯父子及属下企业曾捐赠五千万元人民币。
奥林匹克比赛大厅平面图多功能厅平面图二，建筑特色及材料应用：1)建筑风格：这个看似简单的“方盒子”是中国传统文化和现代科技共同“搭建”而成的。
中国人认为，没有规矩不成方圆。
在中国传统文化中，“天圆地方”的设计思想催生了“水立方”，它与圆形的“鸟巢”——国家体育场相互呼应。
在中国文化里，水是一种重要的自然元素，设计者将水的概念深化，还利用其独特的微观结构。
基于“泡沫”理论的设计灵感，他们为“方盒子”包裹上了一层建筑外皮，上面布满了酷似水分子结构的几何形状，表面覆盖的ETFE膜又赋予了建筑冰晶状的外貌，使其具有独特的视觉效果和感受，轮廓和外观变得柔和，水的神韵在建筑中得到了完美的体现。
水立方结构特点1. 介绍水立方是位于中国北京奥林匹克公园的一个建筑，是2008年北京奥运会的游泳比赛场馆。
它以其独特的建筑造型和创新的结构设计而闻名于世。
本文将深入探讨水立方的结构特点。
2. 外观设计水立方的外观设计灵感来源于水的分子结构。
建筑采用了透明的膜结构，并使用了蓝色的光线照射，形成了一种水波纹的效果，给人一种清新凉爽的感觉。
水立方由四个主要的外部立面构成，每个立面上都有大型的泡泡窗口，增加了建筑的透明感。
3. 结构材料水立方的结构采用了先进的材料和技术。
建筑主体结构主要由钢结构和膜材料组成。
钢结构使用了大量的空心钢管和钢板，使得整个结构更加坚固和稳定。
膜材料则用于覆盖建筑的外部立面，提供了透明性和光线传递性。
这种结构材料的选择不仅降低了建筑的重量，也提高了结构的刚度和稳定性。
4. 内部结构水立方的内部结构设计非常独特。
游泳馆的主要支撑结构是一个类似于网格的三维结构，由钢材组成。
这种结构不仅能够承受水的重量，还能够分散荷载，保证了建筑的稳定性。
内部结构的设计还考虑到了人流量的分布和游泳池的布局，以及观众席和其他功能区的位置，使游泳馆的使用更加便捷和高效。
5. 抗震设计水立方作为一座地震频发地区的建筑，其抗震设计非常重要。
建筑采用了多种抗震措施，如增加了钢结构的强度和刚度，采用了抗震支撑系统，以及合理布置了防火墙和防震隔离带等。
这些措施有效地提升了建筑的抗震能力，使其能够在地震发生时保持稳定和安全。
6. 可持续发展水立方的结构设计也注重了可持续发展的原则。
建筑利用了太阳能和地热能等可再生能源，减少了能源消耗。
同时，膜材料的使用也降低了建筑的能耗。
此外，水立方还采集了雨水，用于冲洗厕所和灌溉周围的植物。
这些举措使水立方成为一个环保和可持续的建筑。
7. 总结水立方的结构特点主要体现在外观设计、结构材料、内部结构、抗震设计和可持续发展方面。
其独特的建筑造型和先进的结构设计使其成为一座世界级的建筑，不仅体现了人类创新和科技进步的成果，也对未来建筑设计提供了有价值的借鉴。
“水立方”特色探秘一、“水立方”简介“水立方”自2003年12月开建，历时4年多完工。
它融合了众多时代前沿的高新科技，是名副其实的建筑大手笔。
场馆名称：国家游泳中心地点：奥林匹克公园建筑面积：79， 532平方米功能：举行游泳比赛、跳水比赛、花样游泳比赛完工时间：2007年10月二、“水立方”特色揭秘1.“水立方”最大的特色是它的膜结构“水立方”是世界上最大的膜结构工程，建筑外围的“泡泡”所用的材料是“ETFE”，也就是我们常说的“聚氟乙烯”。
这种材料耐腐蚀性、保温性俱佳，自身清洁能力强，可以利用自然的雨水完成自身清洁。
跟玻璃相比，这种新兴的环保材料可以透进更多的阳光和空气，能让泳池保持恒温，能节电30%。
除了地面以外，“水立方”通体采用了膜结构，是世界上最大的膜结构建筑。
它是许多高新技术产物的综合体：首先是它具有较强的隔热功能，在天气炎热的时候，为场内空调的节能大大地做出了贡献；其二，半透明的气枕透光性很好，四面映射的自然光与室内照明相结合，根据场内活动的需要，由计算机通过气枕控制着透光量，可以随时调节，使场内没有任何光照死角。
其三，“水立方”采取的LED景观照明方案，使晚间的气枕放射出梦幻般的蓝色光芒。
其四，这些膜材料不仅环保节能，具有利用雨水自洁的功能，每年还能回收雨水一万多吨，相当于一百户居民一年的用水量。
2.耐高温715℃的燃点不容易起火“水立方”外层膜的延展性也很强，可以被拉伸到本身的3~4倍。
715℃的燃点将保证膜结构的消防安全，即便被点燃，这种材料在燃烧时也并不会扩散，且无烟、无燃烧物掉落。
“水立方”膜结构的充气系统是全自动的，其中任何一个细节出现问题，工作人员都能通过电脑及时监测到。
每个气枕都有一个相对独立的充气系统，不会出现一损俱损的情况。
气枕的维修也非常方便，万一出现外膜破裂、漏气的情况，工作人员将在8小时对破损的外膜修补或更新。
3.“水立方”自己会“洗脸”“水立方”的膜材料ETFE不仅环保节能，还具有自洁功能。
国家游泳中心（水立方）国家游泳中心：国家游泳中心（俗称“水立方”）位于北京奥林匹克公园内，2008年北京奥运会标志性建筑物之一。
其与国家体育场分列于北京城市中轴线北端的两侧，共同形成相对完整的北京历史文化名城形象。
建筑档案：建设地点：北京奥林匹克公园建筑造价：约10.2亿业主单位：北京市国有资产经营有限责任公司设计单位：中建设计联合体、澳大利亚PTW建筑师事务所、ARUP澳大利亚有限公司联合设计施工单位：中建一局建设发展有限公司场馆介绍：国家游泳中心又被国家游泳中心夜景（图1）称为“水立方”（Water Cube），位于北京奥林匹克公园内，是北京为2008年夏季奥运会修建的主游泳馆，也是2008年北京奥运会标志性建筑物之一。
它的设计方案，是经全球设计竞赛产生的“水的立方”（[H2O]3）方案。
2003年12月24日开工，在2008年1月28日竣工。
其与国家体育场(俗称鸟巢)分列于北京城市中轴线北端的两侧，共同形成相对完整的北京历史文化名城形象。
国家游泳中心规划建设用地62950平方米，总建筑面积65000-80000平方米，其中地下部分的建筑面积不少于15000平方米，长宽高分别为177m × 177m × 30m。
到目前，来自101个国家和地区的35万多港澳台同胞及海外侨胞共捐献了9.4亿人民币。
场馆设计：国家游泳中心的设计方案，是经全球设计竞赛产生的“水澳大利亚PTW建筑师事务所、ARUP澳大利亚有限公司联合设计。
设计体现出[H2O]3(“水立方”)的设计理念，融建筑设计与结构设计于一体，设计新颖，结构独特，与国家体育场比较协调，功能上完全满足2008年奥运会赛事要求，而且易于赛后运营。
国家游泳中心由北京市国有资产经营公司负责建设、管理和运营，于2003年年底开工，2007年底前完工并投入试运行，接受国际游泳联合会和国际奥林匹克运动委员会的检查和验收。
“水立方”是北京奥运会国家游泳中心，它的膜结构是世界之最。

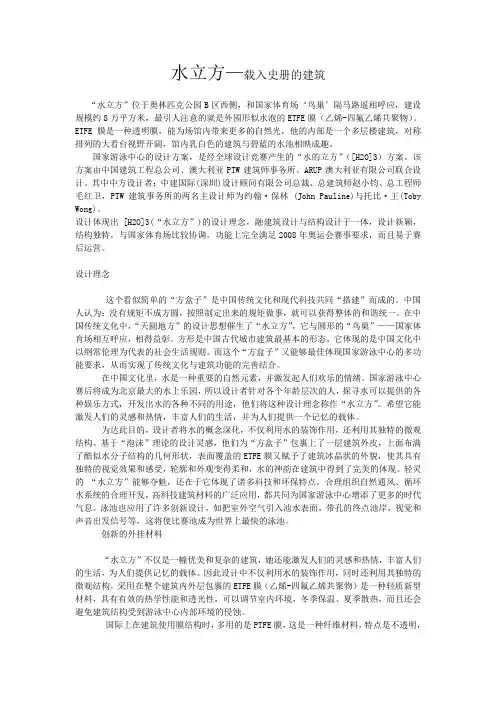

水立方—载入史册的建筑“水立方”位于奥林匹克公园B区西侧，和国家体育场‘鸟巢’隔马路遥相呼应，建设规模约8万平方米，最引人注意的就是外围形似水泡的ETFE膜（乙烯-四氟乙烯共聚物）。
ETFE膜是一种透明膜，能为场馆内带来更多的自然光，他的内部是一个多层楼建筑，对称排列的大看台视野开阔，馆内乳白色的建筑与碧蓝的水池相映成趣。
国家游泳中心的设计方案，是经全球设计竞赛产生的“水的立方”（[H2O]3）方案。
该方案由中国建筑工程总公司、澳大利亚PTW建筑师事务所、ARUP澳大利亚有限公司联合设计。
其中中方设计者：中建国际(深圳)设计顾问有限公司总裁、总建筑师赵小钧、总工程师毛红卫，PTW建筑事务所的两名主设计师为约翰·保林 (John Pauline)与托比·王(Toby Wong)。
设计体现出 [H2O]3(“水立方”)的设计理念，融建筑设计与结构设计于一体，设计新颖，结构独特，与国家体育场比较协调，功能上完全满足2008年奥运会赛事要求，而且易于赛后运营。
设计理念这个看似简单的“方盒子”是中国传统文化和现代科技共同“搭建”而成的。
中国人认为：没有规矩不成方圆，按照制定出来的规矩做事，就可以获得整体的和谐统一。
在中国传统文化中，“天圆地方”的设计思想催生了“水立方”，它与圆形的“鸟巢”——国家体育场相互呼应，相得益彰。
方形是中国古代城市建筑最基本的形态，它体现的是中国文化中以纲常伦理为代表的社会生活规则。
而这个“方盒子”又能够最佳体现国家游泳中心的多功能要求，从而实现了传统文化与建筑功能的完善结合。
在中国文化里，水是一种重要的自然元素，并激发起人们欢乐的情绪。
国家游泳中心赛后将成为北京最大的水上乐园，所以设计者针对各个年龄层次的人，探寻水可以提供的各种娱乐方式，开发出水的各种不同的用途，他们将这种设计理念称作“水立方”。
希望它能激发人们的灵感和热情，丰富人们的生活，并为人们提供一个记忆的载体。
水立方膜结构功能以水立方膜结构功能为标题，我们将探讨水立方膜结构的功能及其在建筑领域中的应用。
水立方膜结构是一种由薄膜材料构成的建筑结构，其特点是轻巧、透明、柔韧，能够提供良好的遮阳、保温和防水效果。
水立方膜结构通常由多层薄膜组成，其中夹层可填充气体，以增加结构的稳定性和隔热性能。
水立方膜结构的主要功能之一是提供遮阳效果。
薄膜材料能够有效地阻挡阳光的直射，减轻建筑内部的热量，保持室内温度的稳定。
此外，膜结构的透明性能也能够充分利用自然光线，实现室内自然照明，降低能耗。
水立方膜结构还具有良好的保温效果。
薄膜材料具有较低的导热性，能够减少热量的传递，提高建筑的保温性能。
夹层填充的气体还能够形成隔热层，进一步减少热量的散失，提高建筑的能源利用效率。
水立方膜结构还具备优良的防水性能。
薄膜材料具有良好的密封性，能够有效地防止雨水渗透，保护建筑物体不受水侵蚀。
同时，膜结构的柔韧性能也能够适应建筑物体的变形和活动，保持结构的完整性。
水立方膜结构在建筑领域中有广泛的应用。
首先，它常被用于建筑的顶棚和遮阳结构，如体育馆、展览馆等。
膜结构的轻巧和透明性能能够为室内提供舒适的环境，同时又不影响室内的视野和采光。
水立方膜结构还常用于建筑的立面装饰，如商业中心、办公楼等。
膜结构的柔韧性能使得其能够呈现出丰富多样的形状和曲线，为建筑物体增添了美观与艺术感。
水立方膜结构还常被应用于建筑的雨棚和露台结构。
薄膜材料的防水性能能够有效地防止雨水的渗透，保护建筑物体不受损坏。
同时，膜结构的轻巧和柔韧性能也方便了结构的搭建和拆卸，提高了施工的效率。
水立方膜结构作为一种轻巧、透明、柔韧的建筑材料，具备了遮阳、保温和防水等多种功能。
在建筑领域中，它广泛应用于顶棚、立面装饰、雨棚等结构中，为建筑物体提供了良好的环境和美观的外观。
随着科技的发展和材料的创新，相信水立方膜结构将在未来得到更广泛的应用和发展。
建筑结构选型结课论文
姓名：谢昆柱
学号：1401102-07
所在院系：建筑与城市规划学院
学科专业：城乡规划
指导教师：张弘
日期：二零一六年十二月二十五日
对于膜结构建筑——“水立方”的分析
膜结构在国内的应用晚于国外近50年，但近十几年来，膜结构在国内的应用发展速度高于世界任何地区。
目前，膜结构已广泛应用于大型体育馆，展览中心，航空和铁路交通，文化娱乐等公共建筑中。
膜结构是一种古老的结构型式，它具有轻盈，纤薄，柔软的质感，与传统的混凝土有明显的区别，常常能给人以耳目一新的艺术感受。
膜结构属于柔性材料，膜材本身的受弯刚度几乎为零，但通过不同的支撑体系可以使薄膜结构承受张力，从而形成具有一定刚度的稳定曲面。
膜结构能够从根本上克服传统结构在大跨度建筑上实现所遇到的困难，可建造出巨大，明亮，无遮挡的可视大空间。
膜结构突破了传统的建筑结构形式，可形成各种自由空间曲面，不重复，多变化。
这也是薄膜结构更具有艺术性的一个原因。
例如在上海世博会世博轴膜屋面正是应用了这种特性，才建出了轻质大跨度的结构。
除了这些在建筑结构上的特性，还有以下在物理与在实际生活上的特点。
<1>具有优良的力学特性。
膜结构的受力为单纯受拉，膜材只承受沿膜面的张力，因而可充分发挥材料的受拉性能。
它是跨度重量比最大的一种结构，且单位面积的结构自重与造价不会随跨度的增加而明显地增加。
<2>膜结构透光自洁，减少能源消耗，降低维护费用。
膜结构是半透明的织物，透光率一般可达4％~16％，能够满足大跨度建筑在平时
使用时利用自然光的采光要求，白天几乎不需要人工照明。
但是冬季太阳光对于膜结构屋盖内部的气温升高效应不大，而夏天却相反，膜结构的室内气温比室外高出5—10度，有时会使人感到明显的不适。
因此，膜结构多采用反射能力强的淡色材料。
<3>使用范围广，可拆卸，易运输。
从气候条件看，它适用于广阔的地域；从规模上看，可以小到花园小品，大到覆盖几万，几十万平方米的建筑。
膜结构可作巡回演出，展览等临时建筑，其拆卸和安装所需时间短。
综上所述，膜结构建筑外观雅致飘逸，空间开阔灵秀，结构轻盈，透光阻燃，经久自洁，安装快捷，节能建耗，造价适中，维修简便。
但是膜结构也有缺点，主要就是耐久性较差，早期的织物薄膜不仅强度低而且只有5~10年的寿命，因此膜结构常常被认为只能用于临时性建筑。
虽然由于近年来高强，防火，透光，耐久性好，性能稳定的膜材的出现和应用，膜结构的设计寿命可达20年以上。
而膜结构存在的另一个问题是，由于薄膜张力的连续性，局部的破坏就会造成整个膜结构垮掉。
此外，膜材隔声和隔热效果较差，也限制了膜结构的应用范围。
在中国有一个膜结构的完美体现——水立方。
“水立方”是世界上最大的膜结构工程，除了地面之外，外表都采用了膜结构———ETFE 材料，蓝色的表面出乎意料的柔软但又很充实。
“水立方”不仅是一幢优美和复杂的建筑，她还能激发人们的灵感和热情，丰富人们的生活，为人们提供记忆的载体。
因此设计中不仅利用水的装饰作用，同
时还利用其独特的微观结构。
采用在整个建筑内外层包裹的ETFE膜（乙烯-四氟乙烯共聚物）是一种轻质新型材料，具有有效的热学性能和透光性，可以调节室内环境，冬季保温、夏季散热，而且还会避免建筑结构受到游泳中心内部环境的侵蚀。
更神奇的是，如果ETFE 膜有一个破洞，不必更换，只需打上一块补丁，它便会自行愈合，过一段时间就会恢复原貌！这种膜结构的保温隔热构造不同于普通的
保温构造方式。
通常，建筑的保温隔热通过墙体附加保温隔热层来实现，ETFE膜结构的保温构造原理类似于中空玻璃幕墙，热量从室外向室内传递要经过以下过程：室外空气→外层玻璃外表面→外层玻璃→外层玻璃内表面→中间空气层→内层玻璃外表面→内层玻璃→内层玻璃内表面→室内空气。
由于经过多层阻隔，室外的热空气经过消耗，从而达到隔热的效果。
相同，当室外空气温度低于室内空气时，室内温度较高的空气传出室外也会经历相似的过程，从而有效的减少了室内热量想歪散失，从而达到保温效果。
这种材料的运用，明显可以使建筑显得轻盈和通透，这也是其他材料无法媲美的。
而“水立方”结构几何体的基本模型是基于优化改良的多面体组合建立起来的。
其几何体是这样形成的：首先生成一个比水立方建筑的的更大的多面体阵列，再把这个阵列围绕（0,0,0）——(1,1,1)矢量轴旋转60°，在多面体阵列中切出176.5389m×176.5389m×29.3789m立方体的建筑外形。
然后在立方体的内部挖去内部使用空间，这样便切出了屋盖和墙体结构。
多面体单元在两个切割平面上切出的屋盖结构的上弦、下弦杆件和墙体结构内外表面弦杆，两个切割
平面之间的多面体棱边便为结构的腹杆。
“水立方”也运用了新型的多面体空间钢架结构，这种新结构则由复杂的类WP多面体单元填充的实体减去不需要的空间而得到，基本类WP多面体单元一个角点(即结构中的节点)上只有四条边(即结构中的杆件)与之相连,而传统网架一个节点上至少有6根杆件与之相连,角点形式只有三种,一共只有四种边长，类WP多面体阵列经旋转、切割形成结构的屋面和墙面后,与表面上节点相连的杆件数最多为6根。
这种几何构成的结构体系当杆件之间铰接时几何可变,不能承受外荷载,因此多面体空间刚架结构的杆件之间必须刚接,才能形成结构承受外力，其杆件内力除了与普通网架一样有轴力外,还有双向弯矩、双向剪力和扭矩,与刚架杆件相似,因此称之为刚架。
以上是我对膜结构的一些了解和案例分析，从这个过程中我体会到了膜结构的魅力以及膜结构在我国的迅速发展，但是在网上也看到很多因为没有精确了解膜结构的破坏事故，像三亚美丽之冠膜结构的破坏，江苏宜兴某一公共建筑膜结构的破裂。
所以我们应该用科学的眼观，严谨的态度去贯彻膜结构各类技术指标，做到强风吹却不破的标准！。
