水立方结构简介PPT课件

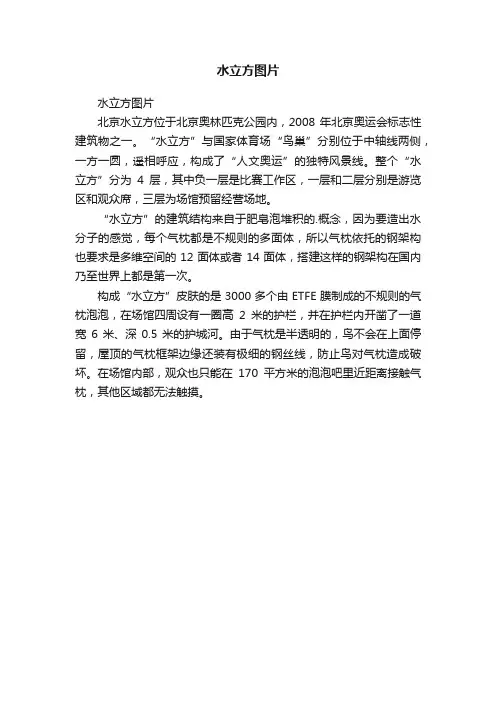

水立方图片
水立方图片
北京水立方位于北京奥林匹克公园内，2008年北京奥运会标志性建筑物之一。

“水立方”与国家体育场“鸟巢”分别位于中轴线两侧，一方一圆，遥相呼应，构成了“人文奥运”的独特风景线。

整个“水立方”分为4层，其中负一层是比赛工作区，一层和二层分别是游览区和观众席，三层为场馆预留经营场地。

“水立方”的建筑结构来自于肥皂泡堆积的.概念，因为要造出水分子的感觉，每个气枕都是不规则的多面体，所以气枕依托的钢架构也要求是多维空间的12面体或者14面体，搭建这样的钢架构在国内乃至世界上都是第一次。

构成“水立方”皮肤的是3000多个由ETFE膜制成的不规则的气枕泡泡，在场馆四周设有一圈高2米的护栏，并在护栏内开凿了一道宽6米、深0.5米的护城河。

由于气枕是半透明的，鸟不会在上面停留，屋顶的气枕框架边缘还装有极细的钢丝线，防止鸟对气枕造成破坏。

在场馆内部，观众也只能在170平方米的泡泡吧里近距离接触气枕，其他区域都无法触摸。

水立方详细介绍国家游泳中心是北京2008年奥运会比赛场馆之一，其创意来自于肥皂泡的结构，因其外观酷似一个蓝色方盒子而被称为“水立方”。

与“鸟巢”一样，“水立方”独特的结构设计给施工带来了很大难度，因为它是世界上第一个尝试实现这一肥皂泡结构体系的建筑。

“水立方”的建筑外围护采用新型的环保节能ETFE（四氟乙烯）膜材料，由3000多个气枕组成，覆盖面积达到10万平方米。

建设地点：奥林匹克公园建筑面积（M2）：65000－80000。

座席数：永久座席为6000个，临时性座席11000个。

赛时功能：游泳、跳水、花样游泳、水球。

开工时间：2003.12.24。

工时间：2007年四季度。

“水立方”是世界上首个基于“气泡理论”建造的多面体钢架结构建筑。

独特的结构设计给施工带来了很大困难。

国家游泳中心总经理康伟说，“水立方”的创意来自于肥皂泡的构造。

这种在自然界常见的形态从未在建筑结构中出现过。

“从截面上看，‘水立方’墙面和屋顶都分为内外3层，9803个球形节点、20870根钢质杆件中，没有一个零件在空间定位上是完全平行的，传统的二维图纸无法标出工件的坐标。

因此，定位难成为‘水立方’施工中遇到的最大挑战。

”康伟说。

在业主的委托下，中建国际（深圳）设计顾问有限公司联合国内4家研究单位，仅用了半个多月便把“水立方”的所有工件在三维空间上一一标出了坐标。

30513个工件、91539个坐标值，堆成了两尺多高的施工图纸。

作为自主创新成果，《新型多面体空间钢架结构设计理论》为“水立方”的钢结构搭建提供了技术标准。

随着奥运工程进度的不断推进，新标准、新工艺不断涌现。

这些新标准、新工艺是奥运工程留下的一笔宝贵财富，今后将成为同类建筑的参照标准。

“水立方”膜结构的表面覆盖面积达到10万平方米。

为确保正式安装的顺利进行，2006年春节前完成了实体墙面500平方米试安装。

此次正式施工前，“水立方”主体钢结构已完成了施工准备工作，具备了贴膜条件。

2008 年北京奥运会游泳中心“水立方”水立方Enter制作：李俊伟内容Contents 内容一：简介☺内容二：用途☺内容三：设计及设计理念☺内容四：绿色场馆及节水方案☺内容五：赛后利用☺“水立方”简介Introduction国家游泳中心又被称为“水立方”（Water Cube），位于北京奥林匹克公园内，是北京为2008年夏季奥运会修建的主游泳馆，也是2008年北京奥运会标志性建筑物之一。

它的设计方案，是经全O]3）方案。

2003年12月24球设计竞赛产生的“水的立方”（[H2开工，在2008年1月28日竣工。

其与国家体育场(俗称鸟巢)分列于北京城市中轴线北端的两侧，共同形成相对完整的北京历史文化名城形象。

国家游泳中心规划建设用地62950平方米，总建筑面积65000-80000平方米，其中地下部分的建筑面积不少于15000平方米，长宽高分别为177m×177m×30m。

到目前，来自101个国家和地区的35万多港澳台同胞及海外侨胞共捐献了8.5亿人民币。

“水立方”用途Use2008年奥运会期间，国家游泳中心承担游泳、跳水、花样游泳等比赛，可容纳观众坐席17000座，其中永久观众坐席为6000座，奥运会期间增设临时性座位11000个(赛后将拆除)。

赛后将建成为具有国际先进水平的、集游泳、运动、健身、休闲于一体的中心。

“水立方”设计及设计理念Design在中国文化里，水是一种重要的自然元素，并激发起人们欢乐的情绪。

国家游泳中心赛后将成为北京最大的水上乐园，所以设计者针对各个年龄层次的人，探寻水可以提供的各种娱乐方式，开发出水的各种不同的用途，他们将这种设计理念称作“水立方”。

希望它能激发人们的灵感和热情，丰富人们的生活，并为人们提供一个记忆的载体。

为达此目的，设计者将水的概念深化，不仅利用水的装饰作用，还利用其独特的微观结构。

基于“泡沫”理论的设计灵感，他们为“方盒子”包裹上了一层建筑外皮，上面布满了酷似水分子结构的几何形状，表面覆盖的ETFE膜又赋予了建筑冰晶状的外貌，使其具有独特的视觉效果和感受，轮廓和外观变得柔和，水的神韵在建筑中得到了完美的体现。

国家游泳中心（水立方）国家游泳中心：国家游泳中心（俗称“水立方”）位于北京奥林匹克公园内，2008年北京奥运会标志性建筑物之一。

其与国家体育场分列于北京城市中轴线北端的两侧，共同形成相对完整的北京历史文化名城形象。

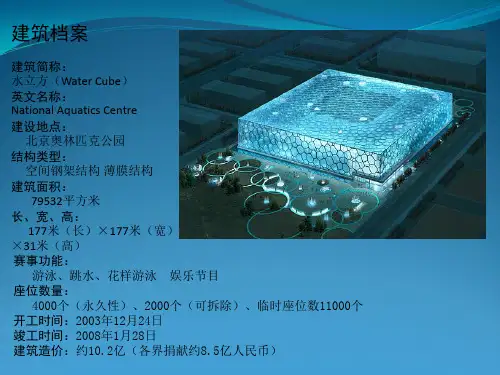

建筑档案：建设地点：北京奥林匹克公园建筑造价：约10.2亿业主单位：北京市国有资产经营有限责任公司设计单位：中建设计联合体、澳大利亚PTW建筑师事务所、ARUP澳大利亚有限公司联合设计施工单位：中建一局建设发展有限公司场馆介绍：国家游泳中心又被国家游泳中心夜景（图1）称为“水立方”（Water Cube），位于北京奥林匹克公园内，是北京为2008年夏季奥运会修建的主游泳馆，也是2008年北京奥运会标志性建筑物之一。

它的设计方案，是经全球设计竞赛产生的“水的立方”（[H2O]3）方案。

2003年12月24日开工，在2008年1月28日竣工。

其与国家体育场(俗称鸟巢)分列于北京城市中轴线北端的两侧，共同形成相对完整的北京历史文化名城形象。

国家游泳中心规划建设用地62950平方米，总建筑面积65000-80000平方米，其中地下部分的建筑面积不少于15000平方米，长宽高分别为177m × 177m × 30m。

到目前，来自101个国家和地区的35万多港澳台同胞及海外侨胞共捐献了9.4亿人民币。

场馆设计：国家游泳中心的设计方案，是经全球设计竞赛产生的“水澳大利亚PTW建筑师事务所、ARUP澳大利亚有限公司联合设计。

设计体现出[H2O]3(“水立方”)的设计理念，融建筑设计与结构设计于一体，设计新颖，结构独特，与国家体育场比较协调，功能上完全满足2008年奥运会赛事要求，而且易于赛后运营。

国家游泳中心由北京市国有资产经营公司负责建设、管理和运营，于2003年年底开工，2007年底前完工并投入试运行，接受国际游泳联合会和国际奥林匹克运动委员会的检查和验收。

“水立方”是北京奥运会国家游泳中心，它的膜结构是世界之最。
