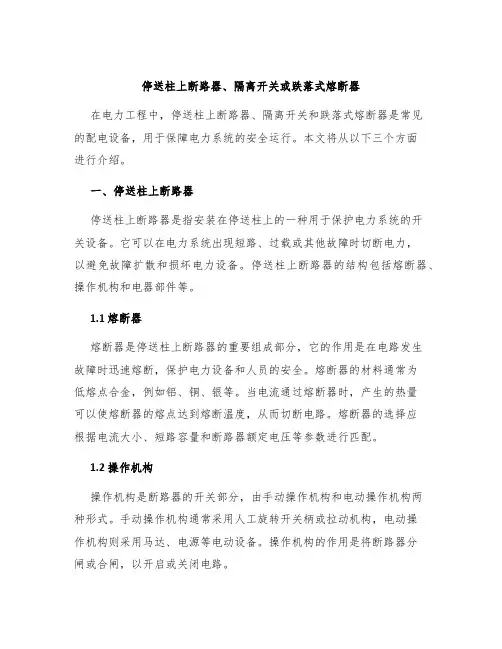

停送柱上断路器、隔离开关或跌落式熔断器在电力工程中，停送柱上断路器、隔离开关和跌落式熔断器是常见的配电设备，用于保障电力系统的安全运行。

本文将从以下三个方面进行介绍。

一、停送柱上断路器停送柱上断路器是指安装在停送柱上的一种用于保护电力系统的开关设备。

它可以在电力系统出现短路、过载或其他故障时切断电力，以避免故障扩散和损坏电力设备。

停送柱上断路器的结构包括熔断器、操作机构和电器部件等。

1.1 熔断器熔断器是停送柱上断路器的重要组成部分，它的作用是在电路发生故障时迅速熔断，保护电力设备和人员的安全。

熔断器的材料通常为低熔点合金，例如铝、铜、银等。

当电流通过熔断器时，产生的热量可以使熔断器的熔点达到熔断温度，从而切断电路。

熔断器的选择应根据电流大小、短路容量和断路器额定电压等参数进行匹配。

1.2 操作机构操作机构是断路器的开关部分，由手动操作机构和电动操作机构两种形式。

手动操作机构通常采用人工旋转开关柄或拉动机构，电动操作机构则采用马达、电源等电动设备。

操作机构的作用是将断路器分闸或合闸，以开启或关闭电路。

1.3 电器部件电器部件包括断路器底座、接线板、电源插座和控制信号插座等。

断路器底座是断路器的支撑部分，通过接线板将电路引出，并提供电源插座和控制信号插座，用于连通电源和控制信号。

二、隔离开关隔离开关是一种用于断开电路或隔离设备的开关设备。

它和断路器的作用很相似，但不具有开通电路的功能。

隔离开关常用于电力系统中，用于检修、维护设备和清除故障，以及保护设备免受电压波动和涌流的影响。

2.1 作用隔离开关的作用是断开电路，以便对电路进行检修、维护或更换设备等操作。

隔离开关通常安装在电气设备的进出口处，能够隔离设备和电源。

当需要检修设备或更换设备时，首先将隔离开关关闭，切断供电电路，然后开始进行检修或更换设备。

2.2 结构隔离开关的结构与断路器类似，也由操作机构、接线板和电器部件等组成。

操作机构可分为手动操作机构和电动操作机构两种类型。

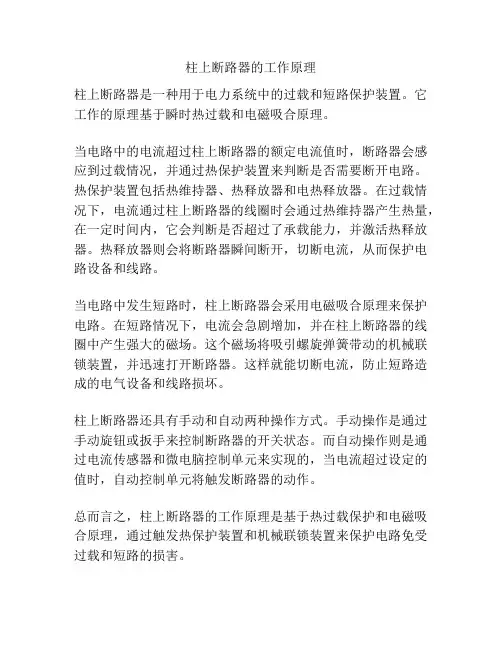

柱上断路器的工作原理
柱上断路器是一种用于电力系统中的过载和短路保护装置。

它工作的原理基于瞬时热过载和电磁吸合原理。

当电路中的电流超过柱上断路器的额定电流值时，断路器会感应到过载情况，并通过热保护装置来判断是否需要断开电路。

热保护装置包括热维持器、热释放器和电热释放器。

在过载情况下，电流通过柱上断路器的线圈时会通过热维持器产生热量，在一定时间内，它会判断是否超过了承载能力，并激活热释放器。

热释放器则会将断路器瞬间断开，切断电流，从而保护电路设备和线路。

当电路中发生短路时，柱上断路器会采用电磁吸合原理来保护电路。

在短路情况下，电流会急剧增加，并在柱上断路器的线圈中产生强大的磁场。

这个磁场将吸引螺旋弹簧带动的机械联锁装置，并迅速打开断路器。

这样就能切断电流，防止短路造成的电气设备和线路损坏。

柱上断路器还具有手动和自动两种操作方式。

手动操作是通过手动旋钮或扳手来控制断路器的开关状态。

而自动操作则是通过电流传感器和微电脑控制单元来实现的，当电流超过设定的值时，自动控制单元将触发断路器的动作。

总而言之，柱上断路器的工作原理是基于热过载保护和电磁吸合原理，通过触发热保护装置和机械联锁装置来保护电路免受过载和短路的损害。

在国内现有的主流的柱上真空断路器有ZW6、ZW8、ZW20A、ZW32、ZW43、ZW51,其中采用三相共箱式结构的有ZW6、ZW8、ZW20A,采用三相分体支柱式结构的有ZW32、ZW43、ZW51。

ZW6、ZW8是在空气绝缘的基础上，加以绝缘、绝缘外套、以其提高绝缘水平。

但其箱体内部密封可靠性较差。

机构密封只做到了一般防水密封。

ZW20A采用SF6气体绝缘，加以绝缘隔板，绝缘外套，以达到绝缘和防止机械零件锈蚀问题。

ZW32主回路采用每相以套管作为外绝缘套管，真空灭弧室和瓷套之间填充硅橡胶来解决真空灭弧室的外绝缘问题。

但箱体密封也仅仅是防水密封，同样不能很好解决机械零件的锈蚀问题。

ZW20A密封达到了气密封，其充入0表压SF6气体，其一提高断路器的绝缘能力；其二有效解决了凝露和锈蚀问题。

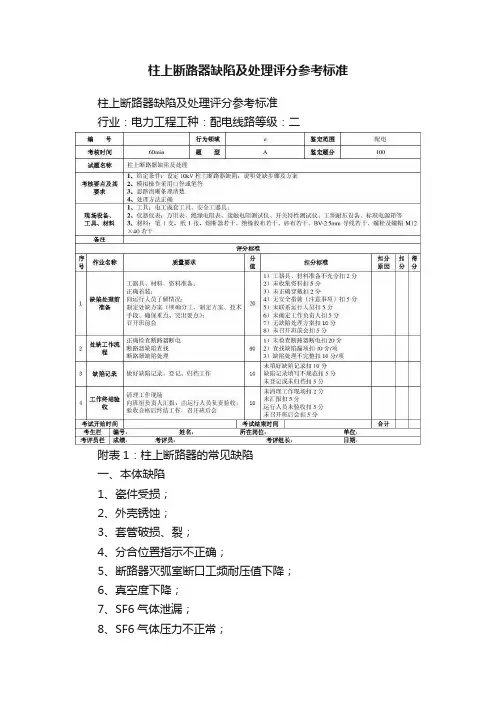

柱上断路器缺陷及处理评分参考标准
柱上断路器缺陷及处理评分参考标准
行业：电力工程工种：配电线路等级：二
附表1：柱上断路器的常见缺陷
一、本体缺陷
1、瓷件受损；
2、外壳锈蚀；
3、套管破损、裂；
4、分合位置指示不正确；
5、断路器灭弧室断口工频耐压值下降；
6、真空度下降；
7、SF6气体泄漏；
8、SF6气体压力不正常；
二、操动机构缺陷
1、操动机构传输不灵活，分合不到位；
2、操动机构拒合；
3、操动机构拒分；
三、附件故障
1、连接部分过热；
2、底座、支架松动；
3、引线接头连接不牢；
4、接地引下线破损、接地电阻不合格；
5、线间和对地距离不足；
6、标志牌掉落。

附表2：柱上断路器常见缺陷处理原则和方法。

柱上开关是什么柱上开关是什么？对于平常我们用的开关很熟悉，对这柱上开关，我们可能一点该店都没有的。

其实柱上开关的范围还是挺广泛的，对于柱上开关，我们都可以去看看其有哪些种类，每个种类其作用又是什么。

下面我么就来看看柱上开关的常识吧，保证你看了就知道。

1、柱上断路器主要用于配电线路区间分段投切、控制、保护，能开断、关合短路电流。

(1) 油浸断路器油浸断路器是早期的产品，因开断能力差、油易燃、渗漏、易酿成二次事故而趋于淘汰。

(2) 真空断路器真空断路器有箱式、柱式二种，额定电流常为400A、630A，就额定电流而言而者之间价格相差不大，额定开断短路电流有12.5kA、16kA、20kA，机械寿命、额定电流开断10000次以上，额定开断短路电流开断次数30-50次，能频繁操作。

按相对地绝缘质来分又可分为油浸绝缘、空气绝缘、SF6绝缘。

(3) SF6断路器SF6断路器额定电流为400A、630A，额定开断短路电流一般至，目前有的厂家已有16kA产品，机械寿命、额定电流开断10000次以上，额定开断短路电流开断次数30-50次，适合于频繁操作。

2、柱上负荷开关具有承载、分合额定电流能力，但不能开断短路电流，主要用于线路的分段和故障隔离。

(1) 产气式负荷开关产气式负荷开关是利用固体产气材料组成的狭缝在电弧作用下产生大量气体形成气吹灭弧，因其结构简单，成本低廉而一度被广泛推广使用。

(2) 真空、SF6负荷开关与真空、SF6断路器外形、参数相似，区别在于负荷开关不配保护CT、不能开断短路电流，但可以承受短路电流、关合短路电流，具有寿命长、免维护特点，机械寿命、额定电流开断次数10000次以上，适合于频繁操作。

3、柱上隔离开关柱上隔离开关主要用于隔离电路，分闸状态有明显断口，便于线路检修、重构运行方式、有三极联动、单极操作两种形式。

柱上有三种类型，我们可以看看有哪些。

对于柱上开关我们都不是十分了解的，就可以认真看看上文。

10kv柱上断路器型号参数10kv柱上断路器是一种用于配电系统的设备，其主要功能是在电路过载或短路时，及时切断电路，保护电力设备和系统不受损坏或事故发生。

接下来，我将介绍柱上断路器的型号和参数。

1.型号：柱上断路器的型号通常由数字和字母组成，用于标识其功能和性能。

常见的型号有VMD、VSP、VQB等。

2.额定电压：柱上断路器的额定电压是指其正常工作时所能承受的最大电压。

10kv柱上断路器的额定电压一般为10千伏。

3.额定电流：柱上断路器的额定电流是指其正常工作时所能承受的最大电流。

10kv柱上断路器的额定电流可以根据不同的型号和需求有所不同，一般在1000安培左右。

4.短路开断容量：柱上断路器的短路开断容量是指其能够安全切断的最大短路电流。

该参数通常以千安（kA）为单位，如10kv柱上断路器的短路开断容量为20kA。

5.动作特性：柱上断路器的动作特性分为几种不同的类型，常见的有过负荷保护、短路保护和远方跳闸等。

过负荷保护是指当电流超过柱上断路器的额定电流时，断路器会自动切断电路。

短路保护是指当电流超过柱上断路器的短路电流时，断路器会迅速切断电路。

远方跳闸是指当远方发生故障时，断路器能够对远方电路进行切断保护。

6.使用环境：柱上断路器通常被安装在户外的柱子上，因此其使用环境需要考虑各种气候条件下的耐用性。

柱上断路器通常具有防水、防尘、耐腐蚀和耐候性能，以保证其在恶劣的环境条件下能够可靠运行。

7.操作方式：柱上断路器的操作方式通常有手动和电动两种。

手动操作需要人工进行，可以通过旋钮或杠杆来切断电路。

电动操作则通过电动机驱动，可以实现远程控制，便于操作和管理。

8.附件和功能选项：柱上断路器通常具有一些附件和功能选项，例如电流互感器、电压互感器、过电压保护、遥控信号传输等。

这些附件和功能选项可以提供更全面的保护和监测功能，以满足不同的需求。

9.质量标准：柱上断路器的质量标准通常遵循国家相关标准，如IEC、GB等。

10kv柱上断路器安装标准要求柱上断路器是一种用于电力系统中的重要设备，其安装标准要求对于电力系统的安全运行和设备的正常使用具有重要的意义。

以下是关于10kv柱上断路器安装标准要求的详细介绍。

一、基本要求1.1安装地点应具备良好的通风条件，并避免受潮、受高温和受冷却介质影响。

1.2柱上断路器应按照设计要求进行安装，必要时可以采用支架或其他固定装置进行固定。

1.3断路器的安装位置应便于操作和维修，对外漏电和电磁辐射应符合国家相关标准。

1.4断路器与其他设备的连接应可靠，接地线应符合国家相关标准，并经过必要的处理，确保接地可靠。

二、安装前的准备工作2.1在安装前应先进行设备的验收，并检查设备是否完整，是否存在损坏或其他质量问题。

2.2对设备进行清洗，确保设备表面干净，并进行防腐蚀处理，以延长设备的使用寿命。

2.3确定设备的安装位置，并进行必要的土建工程准备，如安装基础的打地、安装桩基等。

2.4针对设备的特殊要求，如防雷、防爆等要求，进行必要的准备工作。

三、安装步骤3.1安装支架或固定装置：根据设备的安装要求，选择合适的支架或固定装置，并进行安装，确保设备的稳定性。

3.2连接主回路：根据设备的接线图，进行主回路的连接，确保连接可靠，并进行绝缘测试。

3.3连接控制电路：根据设备的接线图，进行控制电路的连接，确保连接可靠，并进行绝缘测试。

3.4安装并接地防护装置：根据设备的接线图，安装并接地防护装置，并进行接地测试，确保接地可靠。

3.5安装操作机构：根据设备的要求，安装断路器的操作机构，并进行功能测试，确保操作正常。

3.6进行绝缘测试：安装完毕后，对设备进行绝缘测试，确保设备的绝缘性能符合要求。

3.7进行功能测试：安装完毕后，对设备进行功能测试，如分合闸测试等，确保设备的功能正常。

四、安装验收4.1根据国家相关标准对设备进行验收，包括设备外观、电气性能等的检查，并出具相应的验收报告。

4.2进行操作试验：对安装完毕的设备进行操作试验，确保设备的操作正常，并对试验结果进行记录。

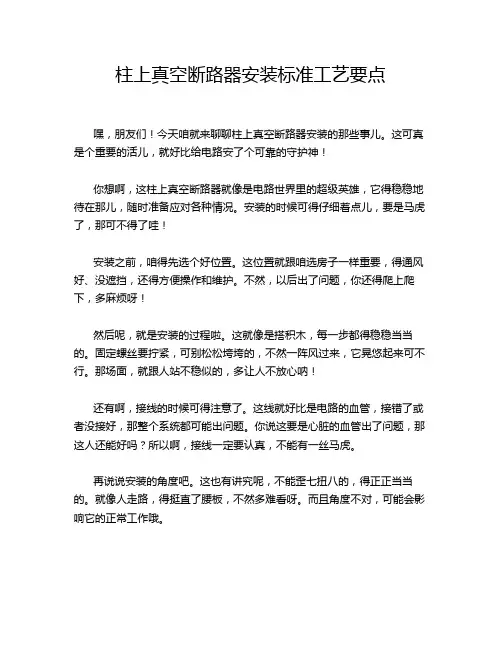

柱上真空断路器安装标准工艺要点嘿，朋友们！今天咱就来聊聊柱上真空断路器安装的那些事儿。

这可真是个重要的活儿，就好比给电路安了个可靠的守护神！你想啊，这柱上真空断路器就像是电路世界里的超级英雄，它得稳稳地待在那儿，随时准备应对各种情况。

安装的时候可得仔细着点儿，要是马虎了，那可不得了哇！安装之前，咱得先选个好位置。

这位置就跟咱选房子一样重要，得通风好、没遮挡，还得方便操作和维护。

不然，以后出了问题，你还得爬上爬下，多麻烦呀！然后呢，就是安装的过程啦。

这就像是搭积木，每一步都得稳稳当当的。

固定螺丝要拧紧，可别松松垮垮的，不然一阵风过来，它晃悠起来可不行。

那场面，就跟人站不稳似的，多让人不放心呐！还有啊，接线的时候可得注意了。

这线就好比是电路的血管，接错了或者没接好，那整个系统都可能出问题。

你说这要是心脏的血管出了问题，那这人还能好吗？所以啊，接线一定要认真，不能有一丝马虎。

再说说安装的角度吧。

这也有讲究呢，不能歪七扭八的，得正正当当的。

就像人走路，得挺直了腰板，不然多难看呀。

而且角度不对，可能会影响它的正常工作哦。

安装完了也不能掉以轻心，还得检查检查。

这就跟考试完了检查试卷似的，看看有没有遗漏的地方，有没有没做好的地方。

要是有问题，赶紧改，可别等出了事儿才后悔莫及。

你说这柱上真空断路器安装是不是挺重要的？咱可得把它当回事儿，好好弄。

不然，电路出了问题，那可不是闹着玩的。

咱得让它稳稳地守护着电路，就像忠诚的卫士一样！总之啊，柱上真空断路器安装这事儿，大家一定要重视起来，按照标准工艺要点来做，别嫌麻烦，别偷懒。

只有这样，我们才能保证电路的安全可靠运行，才能让我们的生活和工作不受影响。

大家说是不是这个理儿呀！。

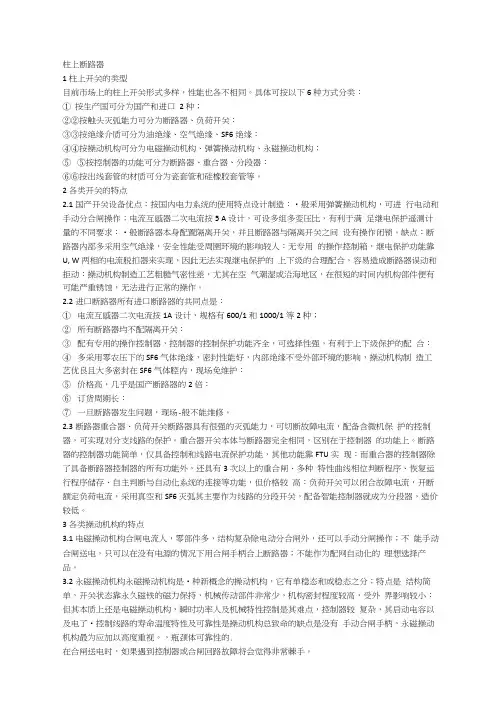

柱上断路器1柱上开关的类型目前市场上的柱上开关形式多样，性能也各不相同。

具体可按以下6种方式分类：①按生产国可分为国产和进口2种；②②按触头灭弧能力可分为断路器、负荷开关：③③按绝缘介质可分为油绝缘、空气绝缘、SF6绝缘：④④按操动机构可分为电磁操动机构、弹簧操动机构、永磁操动机构；⑤⑤按控制器的功能可分为断路器、重合器、分段器：⑥⑥按出线套管的材质可分为瓷套管和硅橡胶套管等。

2各类开关的特点2.1国产开关设备优点：按国内电力系统的使用特点设计制造：•般釆用弹簧操动机构，可进行电动和手动分合闸操作；电流互感器二次电流按5 A设计，可设多组多变压比，有利于满足继电保护遥测计量的不同要求：•般断路器本身配置隔离开关，并且断路器与隔离开关之间设有操作闭锁。

缺点：断路器内部多采用空气绝缘，安全性能受周圉环境的影响较人：无专用的操作控制箱，继电保护功能靠U, W两相的电流脱扣器来实现，因此无法实现继电保护的上下级的合理配合，容易造成断路器误动和拒动：操动机构制造工艺粗糙气密性差，尤其在空气潮湿或沿海地区，在很短的时间内机构部件便有可能严重锈蚀，无法进行正常的操作。

2.2进口断路器所有进口断路器的共同点是：①电流互感器二次电流按1A设计，规格有600/1和1000/1等2种；②所有断路器均不配隔离开关：③配有专用的操作控制器，控制器的控制保护功能齐全，可选择性强，有利于上下级保护的配合：④多采用零农压下的SF6气体绝缘，密封性能好，内部绝缘不受外部环境的影响，操动机构制造工艺优良且大多密封在SF6气体腔内，现场免维护：⑤价格高，几乎是国产断路器的2倍：⑥订货周期长：⑦一旦断路器发生问题，现场-般不能维修。

2.3断路器重合器、负荷开关断路器具有很强的灭弧能力，可切断故障电流，配备含微机保护的控制器，可实现对分支线路的保护。

重合器开关本体与断路器完全相同，区别在于控制器的功能上。

断路器的控制器功能简单，仅具备控制和线路电流保护功能，其他功能靠FTU实现：而重合器的控制器除了具备断路器控制器的所有功能外，还具有3次以上的重合闸、多种特性曲线相位判断程序、恢复运行程序储存、自主判断与自动化系统的连接等功能，但价格较高：负荷开关可以闭合故障电流，开断额定负荷电流，采用真空和SF6 灭弧其主要作为线路的分段开关，配备智能控制器就成为分段器，造价较低。

10kv柱上断路器型号参数随着我国电力系统的不断发展，10kv柱上断路器在电力系统中发挥着越来越重要的作用。

本文将对10kv柱上断路器的基本概述、型号表示方法、主要参数及其意义以及选型与应用注意事项进行详细介绍，以期为大家提供实用的参考。

一、10kv柱上断路器的基本概述10kv柱上断路器是一种用于配电系统的开关设备，主要用于实现线路的接通、切断和保护。

它具有结构紧凑、操作简便、性能可靠等优点，适用于各种场合的电力系统。

二、10kv柱上断路器的型号表示方法10kv柱上断路器的型号由以下几部分组成：1.产品系列：如ZW系列、SF系列等；2.额定电压：10kV；3.设计序号：如第一设计序号、第二设计序号等；4.操作方式：如手动操作、电动操作等；5.防护等级：如IP44、IP55等；6.特殊要求：如防爆、防腐等。

例如：ZW12-10/630柱上断路器，表示该产品为ZW系列、手动操作、额定电压10kV、设计序号为第一设计序号、防护等级为IP44的柱上断路器。

三、10kv柱上断路器的主要参数及其意义1.额定电压：10kV，表示设备在额定电压下的正常工作能力；2.额定电流：表示设备在额定电压下的最大电流；3.短路电流：表示设备在发生短路时能承受的电流；4.断路能力：表示设备切断故障电流的能力；5.操作方式：手动或电动，影响设备的操作便捷性；6.防护等级：表示设备对外界固体物体和液体的防护能力；7.工作环境温度：表示设备在正常工作时的环境温度范围。

四、10kv柱上断路器的选型与应用注意事项1.选型时应根据实际需求，合理选择柱上断路器的型号、规格和性能参数；2.注意考虑设备的防护等级，确保在实际工作环境中能有效防护；3.根据线路特点和负荷能力，选择合适的断路能力；4.针对不同的应用场合，选择合适的操作方式；5.注意设备的安装和维护，确保安全可靠运行。

总之，10kv柱上断路器在电力系统中具有重要地位。

正确选型和合理应用10kv柱上断路器，对保障电力系统的稳定运行具有重要意义。
