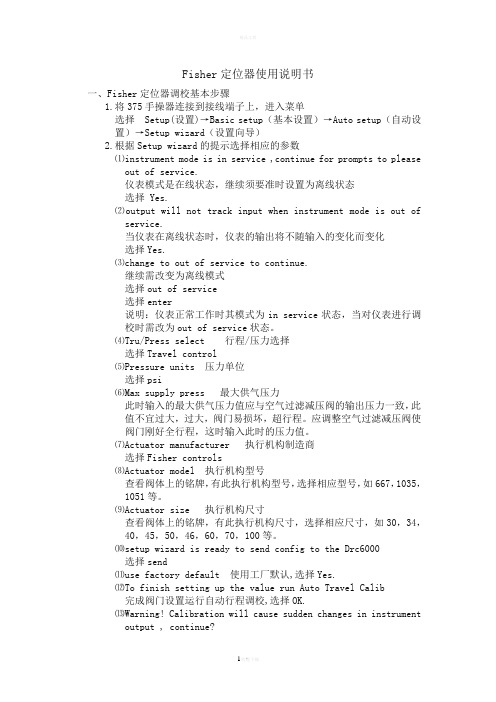

Fisher定位器使用说明书一、Fisher定位器调校基本步骤1.将375手操器连接到接线端子上,进入菜单选择 Setup(设置)→Basic setup(基本设置)→Auto setup(自动设置)→Setup wizard(设置向导)2.根据Setup wizard的提示选择相应的参数⑴instrument mode is in service ,continue for prompts to pleaseout of service.仪表模式是在线状态,继续须要准时设置为离线状态选择 Yes.⑵output will not track input when instrument mode is out ofservice.当仪表在离线状态时,仪表的输出将不随输入的变化而变化选择Yes.⑶change to out of service to continue.继续需改变为离线模式选择out of service选择enter说明:仪表正常工作时其模式为in service状态,当对仪表进行调校时需改为out of service状态。
⑷Tru/Press select 行程/压力选择选择Travel control⑸Pressure units 压力单位选择psi⑹Max supply press 最大供气压力此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致,此值不宜过大,过大,阀门易损坏,超行程。
应调整空气过滤减压阀使阀门刚好全行程,这时输入此时的压力值。
⑺Actuator manufacturer 执行机构制造商选择Fisher controls⑻Actuator model 执行机构型号查看阀体上的铭牌,有此执行机构型号,选择相应型号,如667,1035,1051等。
⑼Actuator size 执行机构尺寸查看阀体上的铭牌,有此执行机构尺寸,选择相应尺寸,如30,34,40,45,50,46,60,70,100等。
福斯FLOWSER阀门定位器福斯定位器配置指南福斯(FLOWSERV阀门定位器调试方法(锦菲特I3599429OO2)[Q-Q,6696 22933]flowserve 阀门、Flowserve 3400IQ 定位器、LOGIX500、LOGIX510、LOGIX520 D3系列P-5 气动定位器电动气动数字-通用,IS和EXHART、Profibus 、Foundation 现场总线反馈机组、限位开关比如PP5XX-HPGU-23K01-PV9DA-3ZPMV P-1700 系列阀门专为腐蚀或高温环境应用设计,其所有外部零件均由不锈钢制造而成。
P-1700 和1720 型阀门的内部零件采用不锈钢制造,而P-1710 和P-1730 型阀门的内部零件则采用铝制。
P-1720 和P-1730 型阀门具有超高的空气传送能力。
P-1700 系列阀门专为双向操作应用设计,不过也可通过旋动一个阀座轻松实现单向操作。
不锈钢磁场外壳内的PMV I/P转换器很容易安装在P-1700 系列阀门上。
P-1500 P-1520P-1700 P-1720P-1710 P-1730Digital 具有PID 控制的2000 数字定位器品牌Logix说明福斯Logix 2000 是一款具有板载PID 控制的数字定位器。
通信方式为4-20mA 或Modbus。
阀门上安装的PID 控制器每秒更新阀杆位置16 次,从而减少了控制系统延迟。
Logix 3200IQ 数字定位器3200IQ-10-D6-M-04-40-0G-0F 3200IQ-10-D6-M-04-40-0G-00品牌Logix说明福斯Logix 3200IQ 数字HART? 定位器使用先进的piezo 技术提供一流的性能和可靠性。
通过使用本地按钮、HART手持设备和SoftTools 软件可轻松配置Logix 3200IQ 。
LOGIX 3201IQ定位器P/N : 215809.999.000,SN 4107028LOGIX 3202IQ定位器P/N : 221734.999.000,SN 4907010LOGIX 3203IQ定位器P/N : 216428.999.000,SN 610727 定位器P/N:215809.999.000,SN:55070043400IQ Digital Positioner品牌Logix说明The Flowserve Logix 3400 Series digital Foundation? Fieldbuspositioner utilizes state-of-the-art piezo technology to provide …500 数字定位器品牌Logix说明福斯Logix 500 数字定位器是下一代本质安全型Logix 500 系列的代表。
Fisher定位器使用说明书一、Fisher定位器调校基本步骤1.将375手操器连接到接线端子上,进入菜单选择 Setup(设置)→Basic setup(基本设置)→Auto setup(自动设置)→Setup wizard(设置向导)2.根据Setup wizard的提示选择相应的参数⑴instrument mode is in service ,continue for prompts to pleaseout of service.仪表模式是在线状态,继续须要准时设置为离线状态选择 Yes.⑵output will not track input when instrument mode is out ofservice.当仪表在离线状态时,仪表的输出将不随输入的变化而变化选择Yes.⑶change to out of service to continue.继续需改变为离线模式选择out of service选择enter说明:仪表正常工作时其模式为in service状态,当对仪表进行调校时需改为out of service状态。
⑷Tru/Press select 行程/压力选择选择Travel control⑸Pressure units 压力单位选择psi⑹Max supply press 最大供气压力此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致,此值不宜过大,过大,阀门易损坏,超行程。
应调整空气过滤减压阀使阀门刚好全行程,这时输入此时的压力值。
⑺Actuator manufacturer 执行机构制造商选择Fisher controls⑻Actuator model 执行机构型号查看阀体上的铭牌,有此执行机构型号,选择相应型号,如667,1035,1051等。
⑼Actuator size 执行机构尺寸查看阀体上的铭牌,有此执行机构尺寸,选择相应尺寸,如30,34,40,45,50,46,60,70,100等。
Flowserve-Logix MD+智能阀门定位器李宝华摘要:福斯(Flowserve)旗下的Logix品牌专门生产数字式智能阀门定位器,在控制阀的数字控制方面技术领先,产品体现了创新、高质量和高性能,其Logix MD+型是响应市场需求,在原有MD型上的固件升级,支持HART通信,提供三个诊断功能层级,嵌入V alveSight™ FDT/DTM技术,LCD显示和LED状态灯,可选单作用或双作用,本文对Logix 500 MD+的工作原理和应用进行探讨关键词:Logix MD+;智能阀门定位器;工作原理;应用引言福斯(Flowserve)公司是全球流体设备和控制的领军厂商,为电力、石油、天然气、化工及其它行业提供泵、密封、流体控制(阀门)以及自动化控制和服务,拥有众多业内知名的传统品牌和广泛的流体控制产品。
在其流体控制(阀门)业务部门的24个品牌中,有9个品牌能够提供阀门定位器产品,其中Logix 品牌专门生产数字式智能阀门定位器,在控制阀的数字控制方面技术领先,产品体现了创新、高质量和高性能,见图1。
Logix智能阀门定位器从1997年起先后推出Logix 500系列、Logix 800系列、Logix 1000系列(1200HART型和1400Ff型)、Logix 2000系列、Logix 3000系列(3200HART型和3400Ff型),以及可集成组合的Logix 420型新品,品种丰富,可满足不同层面的应用。
Logix 500系列固件(硬件和软件)由基本型(500)、MD型(520MD、521MD、522MD)、si型(505si、510si、520si)发展到全新设计的MD+型;Logix 800系列即PMV D3;Logix 1000系列的产品已退市;Logix 2000系列是基于V altek的StarPac TM II智能控制系统和在板集成有PID控制器,有2个RS 485接口和支持Modbus通信;Logix 3000系列有3200IQ型和3400IQ型以及最新的3200MD型和3400MD型。
fisher定位器的调试方法f i s h e r定位器的调试方法This manuscript was revised by the office on December 22, 2012请写出如何使用HART通讯器完成DVC6000系列定位器的自动校验(包括如何连接、如何设定等步骤)1)、连接:HART通讯器的红表棒接DVC6000系列定位器的4~20mA的“+”端,黑表棒接“-”端2)、自动校验设定:(1)打开HART的电源,然后按>>> 键,进入1 Instrument mode选项选中out of service,按OK确认。
(2)进入3 Protection 选项,选中NONE,按ENTER确认,根据HART通讯器的提示松开AUX“+”“-”端的短接线,按OK;再短接,按OK;最后再松开,按OK将保护出系。
(3)自动校验流程:Setup&Diag→Calibrate→AUTO Calib Travel→OK如果是DVC6010系列,其自动校验流程是:Setup&Diag→Calibrate→AUTO Calib Travel→Default→OK (4)校验完成恢复保护,定位器重新投入In servicefisher DVC6000系列气动执行器使用HART375调试方法FISHER DVC6000一Fisher气动执行机构Fisher气动调门上其配备的DVC6000系列数字式阀门控制器是可以通讯的、基于微处理器的电-气转换仪表,除了把电流信号转换成气动输出压力这一标准功能外,还可以通过275型HART通讯器很容易地访问对于过程操作至关重要地信息。
一、技术参数:输入信号:4~20mA直流,标准输出信号:为执行机构要求的气动信号,最大可达到气源压力的95%。
最少范围:(6psig)最大范围:(140psig)气源压力:推荐值:比执行机构要求的最大值高0..3bar(5psig)最大值:(150psig)或执行机构最大压力额定值,取两者中较低者二、275型HART通讯器由于Fisher气动执行机构的控制器是用275型的HART通讯器来校验的,所以应该了解和掌握HART通讯器的使用。
FISHERDVC6000系列阀门定位器原理和检修在DETAIL SETUP中,MODE中,有个INSTRUMENT MODE,这个里面有2个选项,IN SERVICE 和OUT OF SERVICE。
IN SERVICE:外部信号能控制阀门动作,此模式下,定位器的很多参数不能设定。
OUT OF SERVICE:外部信号无用,此时能设置各种定位器参数,如RESPONSE TIME,TAG等等。
很多时候,阀门不动作,可能就是定位器的模式跳到了OUT OF SERVICE。
一个新的定位器,首先要做的是TRAVEL SENSOR的调整,A柱加上的时候,为0%位置,调整内六角,调整到600左右。
然后是满点。
其后,连接阀杆和反馈臂,注意阀门行程是多少,连接点就要设在多少。
然后可以用BASIC SETUP中,有个AUTO WIZARD来自动设置校验定位器。
在BASIC SETUP中,有个AUTO WIZARD,能自动校验阀门,这个WIZARD分3步:①设置ACTUTOR型号,有各个厂家的可以用。
(GCT的是FISHER的667执行机构)②设置RELAY的作用方式,A作用(螺丝刀拨到-)(GCT的是A作用),B作用(螺丝刀拨到+),双作用。
③设置自动调整的中间点的位置,可以外加电流信号,调整到50%开度的准确开度,或者用厂家的DEFAULT设定值。
建议用外加电流信号。
在CALIBRATION中,有各种元件的CALIBRATION校验,有TRAVEL SENSOR的,压力传感器的,输入电流模版的。
可以对单独的元件进行校验。
工具:大的一字十字螺丝刀,小一字螺丝刀,密封胶,擦胶的布,375HART,FLUKE704呆扳手:7/8 11/16 1/2 7/16 1/4 5/16 套筒扳手英制一套。
白布一大块手电。

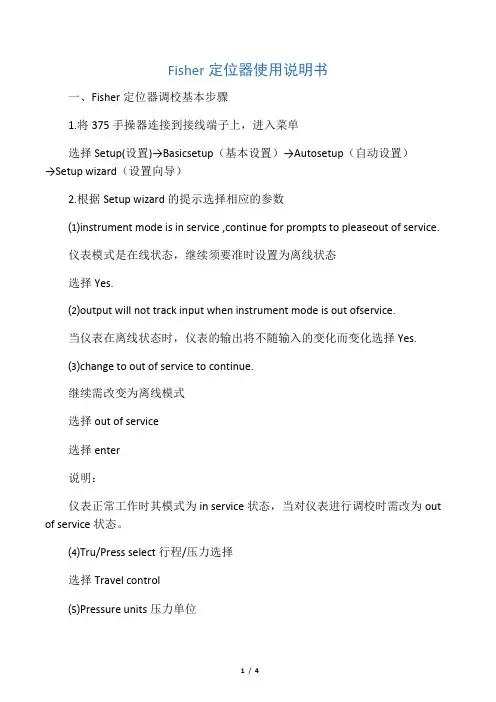

Fisher定位器使用说明书一、Fisher定位器调校基本步骤1.将375手操器连接到接线端子上,进入菜单选择Setup(设置)→Basicsetup(基本设置)→Autosetup(自动设置)→Setup wizard(设置向导)2.根据Setup wizard的提示选择相应的参数⑴instrument mode is in service ,continue for prompts to pleaseout of service.仪表模式是在线状态,继续须要准时设置为离线状态选择Yes.⑵output will not track input when instrument mode is out ofservice.当仪表在离线状态时,仪表的输出将不随输入的变化而变化选择Yes.⑶change to out of service to continue.继续需改变为离线模式选择out of service选择enter说明:仪表正常工作时其模式为in service状态,当对仪表进行调校时需改为out of service状态。
⑷Tru/Press select行程/压力选择选择Travel control⑸Pressure units压力单位选择psi⑹Max supply press最大供气压力此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致,此值不宜过大,过大,阀门易损坏,超行程。
应调整空气过滤减压阀使阀门刚好全行程,这时输入此时的压力值。
⑺Actuator manufacturer执行机构制造商选择Fisher controls⑻Actuator model执行机构型号查看阀体上的铭牌,有此执行机构型号,选择相应型号,如667,1035,1051等。
⑼Actuator size执行机构尺寸查看阀体上的铭牌,有此执行机构尺寸,选择相应尺寸,如30,34,40,45,50,46,60,70,100等。
福斯FLOWSERVE阀门定位器调试方法概述:福斯FLOWSERVE阀门定位器是一种用于控制阀门开度的装置,具有自动控制和调节阀门的功能。
在使用过程中,为了确保阀门的正常运行和准确的调节效果,需要进行定位器的调试。
下面将介绍福斯FLOWSERVE阀门定位器调试的方法。
一、设备检查在调试之前,需要先对福斯FLOWSERVE阀门定位器及其相关设备进行检查,以确保设备正常运行。
检查的内容包括:1.验证设备的供电情况,检查电源是否接通、电压是否正常。
2.检查设备的接线是否正确,确认线路没有接错,并确保线缆连接牢固。
3.检查设备的传感器和执行器的连接情况,确保连接稳固可靠。
4.检查设备的控制信号输入和输出接口,确认信号的连接正确。
二、设备调整在设备检查完成之后,需要进行设备的调整,以确保设备的性能和参数达到要求。
调整的内容包括:1.调整定位器的行程范围,即设定阀门开度的上限和下限。
2.调整定位器的灵敏度,以适应不同的调节范围和工作要求。
3.调整定位器的响应时间,确保定位器对控制信号的响应及时、准确。
4.调整定位器的失控保护参数,以确保阀门在出现故障或异常情况时能够及时切断控制信号,以保护设备的安全。
三、系统调试在设备调整完成之后,需要对整个系统进行调试,以确保系统的正常运行和阀门的准确调节。
调试的内容包括:1.验证设备的基本功能,包括手动和自动控制模式的切换、阀门的开度控制等。
2.调试阀门的调节效果,包括调节灵敏度、控制精度、阀门的行程范围等。
3.验证系统的稳定性,通过观察和记录系统的运行情况,判断系统是否存在异常或故障。
4.验证系统的自动保护功能,包括失控保护、异常报警等功能的正常运行。
四、参数调整在系统调试完成之后,如果发现阀门的调节效果不理想或不满足要求,需要进行参数的调整。
调整的内容包括:1.调整PID控制器的参数,包括比例系数、积分时间和微分时间等,以改善控制效果。
2.调整定位器的灵敏度和响应时间,以适应不同的工作要求和调节范围。
福斯FLOWSERVE阀门定位器福斯定位器配置指南福斯(FLOWSERVE)阀门定位器调试方法(锦菲特I3599429OO2)[Q-Q,6696 22933]flowserve阀门、Flowserve 3400IQ定位器、LOGIX500、LOGIX510、LOGIX520、D3系列P-5 气动定位器电动气动数字 - 通用,IS 和 EXHART、Profibus、Foundation 现场总线反馈机组、限位开关比如 PP5XX-HPGU-23K01-PV9DA-3ZPMV P-1700 系列阀门专为腐蚀或高温环境应用设计,其所有外部零件均由不锈钢制造而成。
P-1700 和 1720 型阀门的内部零件采用不锈钢制造,而P-1710 和 P-1730 型阀门的内部零件则采用铝制。
P-1720 和P-1730 型阀门具有超高的空气传送能力。
P-1700 系列阀门专为双向操作应用设计,不过也可通过旋动一个阀座轻松实现单向操作。
不锈钢磁场外壳内的PMV I/P转换器很容易安装在 P-1700 系列阀门上。
P-1500 P-1520P-1700 P-1720P-1710 P-1730Digital具有 PID 控制的2000 数字定位器品牌 Logix说明福斯 Logix 2000 是一款具有板载 PID 控制的数字定位器。
通信方式为 4-20mA 或Modbus。
阀门上安装的 PID 控制器每秒更新阀杆次,从而减少了控制系统延迟。
Logix3200IQ 数字定位器 3200IQ-10-D6-M-04-40-0G-0F3200IQ-10-D6-M-04-40-0G-00品牌 Logix说明福斯 Logix 3200IQ 数字 HART? 定位器使用先进的 piezo 技术提供一流的性能和可靠性。
通过使用本地按钮、HART 手持设备和SoftTools软件可轻松配置 Logix 3200IQ。
LOGIX 3201IQ定位器 P/N:215809.999.000,SN:4107028LOGIX 3202IQ定位器 P/N:221734.999.000,SN:4907010LOGIX 3203IQ定位器 P/N:216428.999.000,SN:610727定位器 P/N:215809.999.000,SN:55070043400IQ Digital Positioner品牌 Logix说明 The Flowserve Logix 3400 Series digital Foundation? Fieldbuspositioner utilizes state-of-the-art piezo technology to provide…500 数字定位器品牌 Logix说明福斯 Logix 500 数字定位器是下一代本质安全型 Logix 500 系列的代表。
福斯FLOWSERVE阀门定位器福斯定位器配置指南福斯(FLOWSERVE)阀门定位器调试方法(锦菲特I3599429OO2)[Q-Q,6696 22933]flowserve阀门、Flowserve 3400IQ定位器、LOGIX500、LOGIX510、LOGIX520、D3系列P-5 气动定位器电动气动数字 - 通用,IS 和 EXHART、Profibus、Foundation 现场总线反馈机组、限位开关比如 PP5XX-HPGU-23K01-PV9DA-3ZPMV P-1700 系列阀门专为腐蚀或高温环境应用设计,其所有外部零件均由不锈钢制造而成。
P-1700 和 1720 型阀门的内部零件采用不锈钢制造,而P-1710 和 P-1730 型阀门的内部零件则采用铝制。
P-1720 和P-1730 型阀门具有超高的空气传送能力。
P-1700 系列阀门专为双向操作应用设计,不过也可通过旋动一个阀座轻松实现单向操作。
不锈钢磁场外壳内的PMV I/P转换器很容易安装在 P-1700 系列阀门上。
P-1500 P-1520P-1700 P-1720P-1710 P-1730Digital具有 PID 控制的2000 数字定位器品牌 Logix说明福斯 Logix 2000 是一款具有板载 PID 控制的数字定位器。
通信方式为 4-20mA 或Modbus。
阀门上安装的 PID 控制器每秒更新阀杆次,从而减少了控制系统延迟。
Logix3200IQ 数字定位器 3200IQ-10-D6-M-04-40-0G-0F3200IQ-10-D6-M-04-40-0G-00品牌 Logix说明福斯 Logix 3200IQ 数字 HART? 定位器使用先进的 piezo 技术提供一流的性能和可靠性。
通过使用本地按钮、HART 手持设备和SoftTools软件可轻松配置 Logix 3200IQ。
LOGIX 3201IQ定位器 P/N:215809.999.000,SN:4107028LOGIX 3202IQ定位器 P/N:221734.999.000,SN:4907010LOGIX 3203IQ定位器 P/N:216428.999.000,SN:610727定位器 P/N:215809.999.000,SN:55070043400IQ Digital Positioner品牌 Logix说明 The Flowserve Logix 3400 Series digital Foundation? Fieldbuspositioner utilizes state-of-the-art piezo technology to provide…500 数字定位器品牌 Logix说明福斯 Logix 500 数字定位器是下一代本质安全型 Logix 500 系列的代表。
福斯定位器配置指南福斯(FLOWSERVE)阀门定位器调试方法(锦菲特I3599429OO2)[Q-Q,6696 22933]flowserve阀门、Flowserve 3400IQ定位器、LOGIX500、LOGIX510、LOGIX520、D3系列P-5 气动定位器电动气动数字- 通用,IS 和EXHART、Profibus、Foundation 现场总线反馈机组、限位开关比如PP5XX-HPGU-23K01-PV9DA-3ZPMV P-1700 系列阀门专为腐蚀或高温环境应用设计,其所有外部零件均由不锈钢制造而成。
P-1700 和1720 型阀门的内部零件采用不锈钢制造,而P-1710 和P-1730 型阀门的内部零件则采用铝制。
P-1720 和P-1730 型阀门具有超高的空气传送能力。
P-1700 系列阀门专为双向操作应用设计,不过也可通过旋动一个阀座轻松实现单向操作。
不锈钢磁场外壳内的PMV I/P 转换器很容易安装在P-1700 系列阀门上。
P-1500 P-1520P-1700 P-1720P-1710 P-1730Digital具有PID 控制的2000 数字定位器品牌Logix说明福斯Logix 2000 是一款具有板载PID 控制的数字定位器。
通信方式为4-20mA 或Modbus。
阀门上安装的PID 控制器每秒更新阀杆位置16 次,从而减少了控制系统延迟。
Logix3200IQ 数字定位器3200IQ-10-D6-M-04-40-0G-0F3200IQ-10-D6-M-04-40-0G-00品牌Logix说明福斯Logix 3200IQ 数字HART? 定位器使用先进的piezo 技术提供一流的性能和可靠性。
通过使用本地按钮、HART 手持设备和SoftTools软件可轻松配置Logix 3200IQ。
LOGIX 3201IQ定位器P/N:215809.999.000,SN:4107028LOGIX 3202IQ定位器P/N:221734.999.000,SN:4907010LOGIX 3203IQ定位器P/N:216428.999.000,SN:610727定位器P/N:215809.999.000,SN:55070043400IQ Digital Positioner品牌Logix说明The Flowserve Logix 3400 Series digital Foundation? Fieldbuspositioner utilizes state-of-the-art piezo technology to provide…500 数字定位器品牌Logix说明福斯Logix 500 数字定位器是下一代本质安全型Logix 500 系列的代表。
FISHER调阀调试步骤大小阀的校验是通过275型HART通讯器完成的。
通讯器的外观如图一。
下面简单介绍一下其各部件的用途。
1.当显示屏上的条目未显示完时,屏幕上会出现↑或↓以提示,2.通过→键可以进入下一级子目录。
3.现在正在应用上标键。
4.心型标志不停跳动时,表示通讯器正在与就地设备通讯中。
5.当此符号出现时,表示电池需更换。
6.当此符号出现时,表示在子目录中,按←键可返回上一级目录。
< br>7.功能键F1~F4。
在操作过程中,在功能键的上方屏幕上会自动出现提示性字符,告诉你功能键此时的用途.常见的有: 1) HELP 帮助了解正在显示的部分. 2) SEND 将设定好的信息发送至就地设备. 3) BACK 返回上一级目录. 4) HOME 返回在线菜单. 5) EXIT 从只读的信息中退出. 6) ABORT 不保存信息或数据,退出. 7) OK 进入下一目录. 8) ENTER 将选定的信息送至就地设备。
9) DEL 删除以输入的信息。
10) ESC 不保存信息或数据,退回原目录. 8.操作键。
1)I/O键:开关键。
2)↑键、↓键、→键、←键:方向键。
用于滚动条目或进入下一级目录或退至上一级目录。
3)》〉键:热键(快捷键)改变仪表型号、改变控制模式、改变内部参数。
9.字母键:输入数字或字母;使用子目录编号直接进入子目录。
10.上标键:按下此键后可使用字母键上行的相应字母。
二、校验操作。
1.校验前确认回路连接正确、可靠、无松动。
2.逆时针旋转,打开DVC5000数字式阀门控制器接线盒的盖。
找出线路板上标有TALK+、TALK-标记的挂鼻,将通讯器的挂钩不分正负,分别挂在挂鼻上,按I/O键,打开通讯器,等待。
3.通讯器将自动寻找出厂时已设定好地址的I/P转换器及位置反馈器,并将其地址编码显示在屏幕上。
如通讯器没有发现,会在屏幕上显示出主菜单。
此时请检查回路连接是否正确、牢固;挂钩与挂鼻之间接触是否良好;24V电源及4~20mA信号是否正常。
