智能阀门定位器中压电阀工作原理

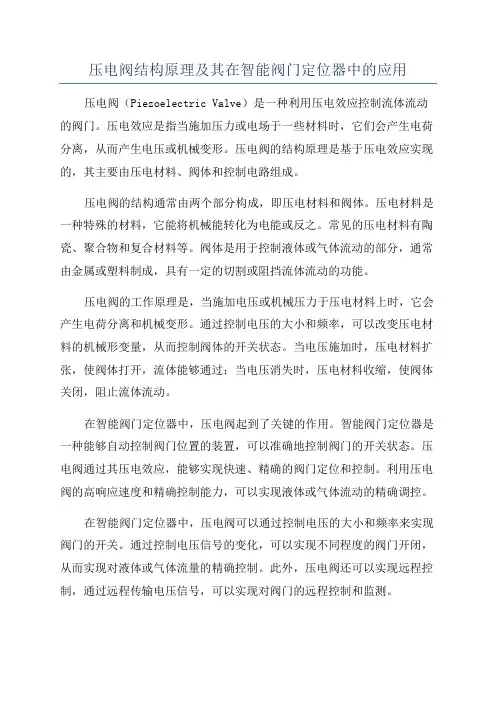

压电阀结构原理及其在智能阀门定位器中的应用压电阀（Piezoelectric Valve）是一种利用压电效应控制流体流动的阀门。

压电效应是指当施加压力或电场于一些材料时，它们会产生电荷分离，从而产生电压或机械变形。

压电阀的结构原理是基于压电效应实现的，其主要由压电材料、阀体和控制电路组成。

压电阀的结构通常由两个部分构成，即压电材料和阀体。

压电材料是一种特殊的材料，它能将机械能转化为电能或反之。

常见的压电材料有陶瓷、聚合物和复合材料等。

阀体是用于控制液体或气体流动的部分，通常由金属或塑料制成，具有一定的切割或阻挡流体流动的功能。

压电阀的工作原理是，当施加电压或机械压力于压电材料上时，它会产生电荷分离和机械变形。

通过控制电压的大小和频率，可以改变压电材料的机械形变量，从而控制阀体的开关状态。

当电压施加时，压电材料扩张，使阀体打开，流体能够通过；当电压消失时，压电材料收缩，使阀体关闭，阻止流体流动。

在智能阀门定位器中，压电阀起到了关键的作用。

智能阀门定位器是一种能够自动控制阀门位置的装置，可以准确地控制阀门的开关状态。

压电阀通过其压电效应，能够实现快速、精确的阀门定位和控制。

利用压电阀的高响应速度和精确控制能力，可以实现液体或气体流动的精确调控。

在智能阀门定位器中，压电阀可以通过控制电压的大小和频率来实现阀门的开关。

通过控制电压信号的变化，可以实现不同程度的阀门开闭，从而实现对液体或气体流量的精确控制。

此外，压电阀还可以实现远程控制，通过远程传输电压信号，可以实现对阀门的远程控制和监测。

总之，压电阀是一种利用压电效应控制流体流动的阀门，其结构原理基于压电材料和阀体的结合。

在智能阀门定位器中，压电阀能够实现快速、精确的阀门控制，使得液体或气体的流动能够精确调控，提高了阀门的自动化程度和控制精度。

压电阀在工业自动化领域具有广泛的应用前景。

阀门定位器的工作原理与结构(很详细的介绍)-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII阀门定位器的工作原理与结构阀门定位器是气动调节阀的关键附件之一，其作用是把调节装置输出的电信号变成驱动调节阀动作的气信号。

它具有阀门定位功能，既克服阀杆摩擦力，又可以克服因介质压力变化而引起的不平衡力，从而能够使阀门快速的跟随，并对应于调节器输出的控制信号，实现调节阀快速定位，提升其调节品质。

随着智能仪表技术的发展，微电子技术广泛应用在传统仪表中，大大提高了仪表的功能与性能。

阀门定位器(图1)阀门定位器的原理：反馈杆反馈阀门的开度位置发生变化，当输入信号产生的电磁力矩与定位器的反馈系统产生的力矩相等，定位器力平衡系统处于平衡状态，定位器处于稳定状态，此时输入信号与阀位成对应比例关系。

当输入信号变化或介质流体作用力等发生变化时，力平衡系统的平衡状态被打破，磁电组件的作用力与因阀杆位置变化引起的反馈回路产生的作用力就处于不平衡状态，由于喷嘴和挡板作用，使定位器气源输出压力发生变化，执行机构气室压力的变化推动执行机构运动，使阀杆定位到新位置，重新与输入信号相对应，达到新的平衡状态。

在使用中改变定位器的反馈杆的结构(如凸轮曲线)，可以改变调节阀的正、反作用，流量特性等，实现对调节阀性能的提升。

智能阀门定位器结构如下图所示，其中虚线内为定位器部分，右侧为气动执行机构。

控制和驱动电路，以及位置反馈传感器的数据采集电路，均位于定位器内的电路板中。

控制电路主要完成控制信号和位置反馈信号的数据采集与处理工作，同时形成稳定输出电压。

驱动电路用于PWM电流滤波后的功率放大。

喷嘴挡板、喷嘴以及相应组件构成了I/P 转换器，实现电气转换。

调节喷嘴挡板和喷嘴的间距，通过气体放大器，完成对输出气体的调节。

反馈杆和位置反馈传感器，完成气动执行机构位移的检测，并组成完整的闭环控制系统。

智能阀门定位器结构图(图2)。

阀门定位器工作原理阀门定位器是一种用于控制阀门位置的装置，它可以精确地控制阀门的开启和关闭，以实现流体管道系统的自动化控制。

在工业生产中，阀门定位器扮演着非常重要的角色，它可以提高生产效率，减少人工操作，同时也可以保证管道系统的安全运行。

那么，阀门定位器是如何工作的呢？接下来，我们将详细介绍阀门定位器的工作原理。

首先，阀门定位器是通过控制阀门执行器的运动来实现阀门的开启和关闭。

当需要控制阀门时，阀门定位器会接收到来自控制系统的信号，根据信号的指令来调节阀门执行器的运动。

阀门执行器会根据阀门定位器的指令，通过压缩空气、液压或电动力来推动阀门的运动，从而实现阀门的精确控制。

其次，阀门定位器通常会配备传感器来监测阀门的位置和运动状态。

传感器可以实时地监测阀门的开启程度、关闭速度以及阀门执行器的运动情况，确保阀门的运行状态符合设定要求。

一旦发现阀门位置偏差或异常，阀门定位器会立即发出警报并采取相应的措施，以避免管道系统发生意外事故。

此外，阀门定位器还可以根据管道系统的实际情况进行智能化的控制。

它可以根据流体流量、压力、温度等参数来自动调节阀门的开启程度，以实现管道系统的稳定运行和节能减排。

同时，阀门定位器还可以与控制系统进行联动，实现自动化的管道控制，提高生产效率和运行安全性。

总的来说，阀门定位器通过精确控制阀门执行器的运动，配备传感器监测阀门状态，以及智能化的管道控制，实现了对阀门位置的精准控制和管道系统的自动化运行。

它在工业生产中发挥着重要的作用，为生产运行提供了可靠的保障。

希望通过本文的介绍，您对阀门定位器的工作原理有了更深入的了解。

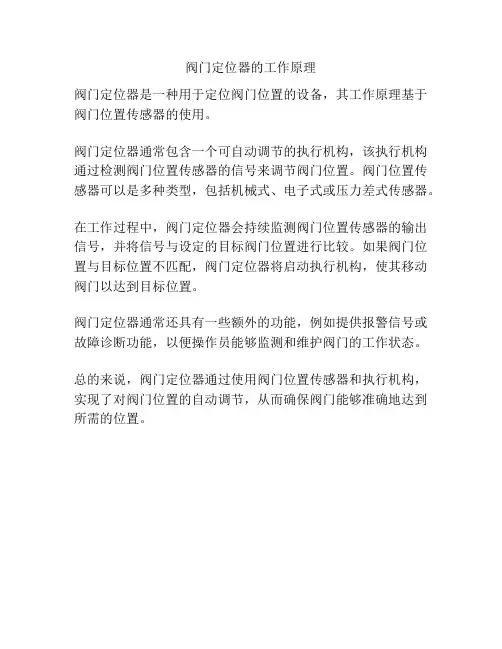

阀门定位器的工作原理
阀门定位器是一种用于定位阀门位置的设备，其工作原理基于阀门位置传感器的使用。

阀门定位器通常包含一个可自动调节的执行机构，该执行机构通过检测阀门位置传感器的信号来调节阀门位置。

阀门位置传感器可以是多种类型，包括机械式、电子式或压力差式传感器。

在工作过程中，阀门定位器会持续监测阀门位置传感器的输出信号，并将信号与设定的目标阀门位置进行比较。

如果阀门位置与目标位置不匹配，阀门定位器将启动执行机构，使其移动阀门以达到目标位置。

阀门定位器通常还具有一些额外的功能，例如提供报警信号或故障诊断功能，以便操作员能够监测和维护阀门的工作状态。

总的来说，阀门定位器通过使用阀门位置传感器和执行机构，实现了对阀门位置的自动调节，从而确保阀门能够准确地达到所需的位置。

智能阀门定位器原理智能阀门定位器是一种利用先进技术实现阀门定位功能的装置，它在工业控制系统中起着至关重要的作用。

其原理主要基于传感器、控制器和执行器的协同作用，通过精确的信号采集和处理，实现对阀门位置的准确定位和控制。

下面将详细介绍智能阀门定位器的原理。

首先，智能阀门定位器的原理基于传感器的作用。

传感器是智能阀门定位器的重要组成部分，它能够实时感知阀门的位置信息，并将这些信息转化为电信号输出。

传感器通常采用霍尔传感器、光电传感器或者压力传感器等，通过不同的原理来实现对阀门位置的监测。

传感器的准确性和稳定性对于智能阀门定位器的性能至关重要，只有准确感知到阀门位置的变化，才能实现精准的定位控制。

其次，控制器是智能阀门定位器的核心部件之一。

控制器接收传感器输出的信号，并进行数字信号处理和逻辑判断，根据预设的控制算法来实现对阀门位置的精准控制。

控制器通常采用先进的微处理器或者PLC控制系统，具有高速运算和强大的数据处理能力。

通过控制器的智能化算法，可以实现对阀门位置的精确定位和实时调节，从而保证工业生产系统的稳定运行。

最后，执行器是智能阀门定位器的另一核心部件。

执行器根据控制器的指令，实现对阀门位置的精准控制。

执行器通常采用电动执行器或者气动执行器，通过电机或者气动装置来驱动阀门的开关动作。

执行器具有快速响应和高精度的特点，可以实现对阀门位置的精准控制，从而满足工业生产系统对阀门位置精度的要求。

综上所述，智能阀门定位器的原理主要基于传感器、控制器和执行器的协同作用，通过精确的信号采集和处理，实现对阀门位置的准确定位和控制。

传感器实时感知阀门位置信息，控制器进行数字信号处理和逻辑判断，执行器实现对阀门位置的精准控制。

这种原理的应用，可以提高工业生产系统的自动化水平，提高生产效率，降低人工成本，保证工业生产系统的安全稳定运行。

压电阀原理压电阀是一种基于压电效应的传感器/执行器，其工作原理基于压电材料的压电性质。

压电材料在受到外界的力和压力作用时，会产生电荷分离和极化的现象，因此其电极上会产生电势差，从而产生电场效应。

采用特定的电路和控制技术，可以将此电势差转换成压力信号或者用于控制其他设备的电信号，从而实现压电阀的工作。

压电材料是压电阀的核心部件，其常见的材料有陶瓷和聚合物两种。

陶瓷压电材料的主要成分是钛酸锶，它的压电系数较大，从而能够产生足够大的电势差。

聚合物压电材料则常见的有聚乙烯二硫醚和聚偏氟乙烯等，其优点是具有更好的可塑性和韧性，适合制作为柔性压电阀。

压电阀由两个压电材料组成，中间夹有一层金属膜，而这三层构成了一个三层压电膜结构。

当外界施加压力时，压电材料会收缩，从而拉伸压电膜中间的金属膜，从而产生电势差。

采用特定的电路和控制技术，可以将此电势差转化为电压或者电流信号，从而实现对流体介质的控制。

压电阀的工作过程是基于开放/关闭的控制原理，其适用于各种低压和低流量的介质。

在压电阀的工作过程中，流体介质会经过压电阀的进口，进入到压电阀中央的流道内部。

当施加电势差时，压电材料会发生压缩或膨胀，进而拉伸中间金属膜，从而关闭介质的通道。

当去掉电势差时，压电材料会恢复到原始状态，中间金属膜恢复平衡，从而使介质重新流通。

这种开放/关闭的控制方式可以通过软件或者硬件来实现自动化控制，以实现对介质流动的精确控制。

压电阀是一种基于压电效应的传感器/执行器，其工作原理基于压电材料的压电性质。

通过将压电材料和中间金属膜组成的三层压电膜结构，可以实现控制压力和流速的调节。

适用于各种低压和低流量的介质，可以实现自动化控制。

压电阀具有多种优良的性能特点，因此在科学研究、医疗设备、航空航天、军事等领域中有广泛的应用。

其主要性能特点如下：1. 高精度控制：压电阀可对低流量和低压的介质进行精确控制，能够实现精密控制，使得介质的流量和压力稳定可控。

智能阀门定位器中的压电阀门式I/P转换单元标题：智能阀门定位器中的压电阀门式I/P转换单元作者：钟盛辉刘渝新来源：互联网引言阀门定位器是气动调节阀来配套产品，长期以来历产的阀门定位器是使用模拟信号和力平衡原理方法实现的。

近年来，由于电子技术的发展，国外多家推出了智能阀门定位器，因为其控制精度高、可靠性好、抗振性好、调试方便、流量特性可在线修改、可远程通迅等优越性能，深受用户的青睐。

我公司经过多年攻关，研制出HVP型智能阀门定位器，该产品由CPU模板、阀门电流反馈模板、HART通迅模板、报警模板、显示模板、精密位置传感器和I/P转换单元组成。

I/P转换单元是阀门定位器重要的关键部件之一，其可控性、抗振动性、耗电量、耗气量指标都将直接影响整机性能，设计出优良的I/P转换单元是实现阀门定位器智能化的很重要步骤之一。

1 I/P转换单元的类型I/P转换单元主要作用是电信号变成气动信号，通过放大喷嘴的背压和流量控制，使其具有足够的功率去操作气动调节阀。

I/P转换单元的种类可按空气消耗量分为：耗气式和不耗气式两种结构。

其中由于不耗气式I/P 转换单元的耗气时小，气源压力易于稳定，压力放大倍数小，改善振荡现象，因此，不耗气式的I/P转换单元常常用于阀门定位器设计中。

I/P转换单元按结构形式可分为：线圈喷嘴挡板式、线圈滑阀式和压电阀式三种结构。

由于线圈喷嘴挡板式I/P转换单元扫结构简单、制造方便、成本低，因此，传统阀门定位器中的I/P转换单元绝大爽数采用这种结构方式。

线圈滑阀式主要在电磁阀中采用，压电阀式的I/P转换单元，最早出现是在二十世纪90年代西门子公司推出的SIPARTPS智能阀门定位器中，因其具有高抗振动性、高可靠性、低功耗、、低耗气量和能够接受较高频率的控制信号等特点，非常适合智能阀门定位器对I/P转换单元的性能要求。

2 压电阀工作原理和技术指标（1）工作原理压电阀实际是利用功能陶瓷片奄压作用下产生弯曲变形原理制成的一种两位式（或比例式）控制阀。

几种阀门定位器工作原理介绍：气动阀门定位器（一）气动阀门定位器是按力平衡原理设计工作的，其工作原理方框见上图所示，它是按力平衡原理设计和工作的。

如图所示当通入波纹管的信号压力增加时，使杠杆2绕支点转动，档板靠近喷嘴，喷嘴背压经放大器放大后，送入薄膜执行机构气室，使阀杆向下移动，并带动反馈杆(摆杆)绕支点转动，连接在同一轴上的反馈凸轮(偏心凸轮)也跟着作逆时针方向转动，通过滚轮使杠杆1绕支点转动，并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。

此时，一定的信号压力就与一定的阀门位置相对应。

以上作用方式为正作用，若要改变作用方式，只要将凸轮翻转，A向变成B向等，即可。

所谓正作用定位器，就是信号压力增加，输出压力亦增加;所谓反作用定位器，就是信号压力增加，输出压力则减少。

一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作;相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。

气动阀门定位器（二）气动阀门定位器是一种将电气信号转换成压力信号的转换装置，以压缩空气或氮气为工作气源来控制工业炉调节阀的开度大小。

普遍用于工业炉温度自动控制系统中对气动阀门执行机构的连续控制。

气动阀门定位器是按力平衡原理工作的，实现由输入的4～20mA电流信号控制气动阀门由0～100％的开启度。

其工作原理如下图。

当需要增加阀门开启度，计算机控制系统的输出电流信号就会上升，力矩马达①产生电磁场，挡板②受电磁场力远离喷嘴③。

喷嘴③和挡板②间距变大，排出放大器④内部的线轴⑤上方气压。

受其影响线轴⑤向右边移动，推动挡住底座⑦的阀芯⑨，气压通过底座⑦输入到执行机构⑩。

随着执行机构气室⑩内部压力增加，执行机构推杆⑥下降，通过反馈杆⑩把执行机构推杆@的位移变化传达到滑板⑩。

这个位移变化又传达到量程④反馈杆，拉动量程弹簧16。

当量程弹簧16和力矩马达①的力保持平衡时，挡板②回到原位，减小与喷嘴③间距。

智能阀门定位器中压电阀工作原理标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]0引言阀门定位器是气动调节阀的配套产品，长期以来国产的阀门定位器是使用模拟信号和力平衡原理方法实现的。

近年来，由于电子技术的发展，国外多家公司推出了智能阀门定位器，因为其控制精度高、可靠性好、抗振性好、调试方便、流量特性可在线修改、可远程通讯等优越性能，深受用户的青睐。

我公司经过多年攻关，研制出HVP型智能阀门定位器，该产品由CPU模板、阀门电流反馈模板、HART通讯模板、报警模板、显示模板、精密位置传感器和I／P转换单元组成。

I／P转换单元是阀门定位器重要的关键部件之一，其可控性、抗振动性、耗电量、耗气量指标都将直接影响整机性能，设计出优良的I／P转换单元是实现阀门定位器智能化的重要步骤之一。

1I／P转换单元的类型I／P转换单元主要作用是把电信号变换成气动信号，通过放大喷嘴的背压和流量控制，使其具有足够的功率去操作气动调节阀。

I／P转换单元的种类可按空气消耗量分为：耗气式和不耗气式两种结构。

其中由于不耗气式I／P转换单元的耗气量小，气源压力易于稳定，压力放大倍数小，改善振荡现象，因此，不耗气式的I／P转换单元常常用于阀门定位器设计中。

I／P转换单元按结构形式可分为：线圈喷嘴挡板式、线圈滑阀式和压电阀式三种结构。

由于线圈喷嘴挡板式I／P转换单元的结构简单、制造方便、成本低，因此，传统阀门定位器中的I／P转换单元绝大多数采用这种结构方式。

线圈滑阀式主要在电磁阀中采用，压电阀式的I／P转换单元，最早出现是在二十世纪90年代西门子公司推出的SIPARTPS智能阀门定位器中，因其具有高抗振动性、高可靠性、低功耗、低耗气量和能够接受较高频率的控制信号等特点，非常适合智能阀门定位器对I／P转换单元的性能要求。

2压电阀工作原理和技术指标（1）工作原理压电阀实际是利用功能陶瓷片在电压作用下产生弯曲变形原理制成的一种两位式（或比例式）控制阀。

智能阀门定位器的简要原理说明
1.传感器测量阀门位置：智能阀门定位器通过安装在阀门上的传感器，来实时测量阀门的位置。

常见的传感器有角度传感器和位置传感器，它们
会随着阀门的移动而输出相应的电信号。

2.信号处理与转换：传感器输出的电信号被智能阀门定位器内部的电
路进行处理和转换。

这些电路通常包括放大、滤波和数字信号处理等功能，将传感器的电信号转换为可供控制系统使用的数字信号。

3.控制算法：智能阀门定位器内部搭载了控制算法，用于基于传感器
输出的信号来计算和控制阀门的位置。

这些算法可以根据不同的应用需求
来实现阀门的打开、关闭或者调节。

4.位置反馈：智能阀门定位器通过控制机构将计算得到的位置指令传
达给阀门，然后通过传感器对阀门位置进行反馈。

这个反馈机制可以用于
验证阀门是否达到目标位置，以获取位置的准确性和可靠性。

5.与控制系统的通信：智能阀门定位器通常具有与控制系统进行通信
的能力，以便实现远程监控和控制。

它可以通过各种通信接口将阀门位置
数据传输给控制系统，并接收控制系统的指令进行相应的位置调整。

智能阀门定位器的工作原理是基于传感器测量阀门位置，将其转换为
数字信号，然后通过控制算法来实现阀门位置的控制。

该设备可应用于各
种工业领域，例如化工、石油、天然气和水处理等，能够提高阀门的精确
性和稳定性。

同时，智能阀门定位器还具有实时监控和远程控制的能力，
提高了维护和管理的便利性。

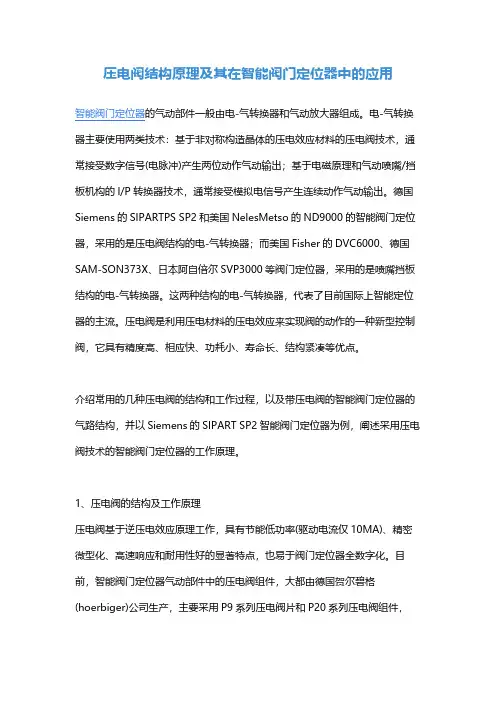

压电阀结构原理及其在智能阀门定位器中的应用智能阀门定位器的气动部件一般由电-气转换器和气动放大器组成。

电-气转换器主要使用两类技术：基于非对称构造晶体的压电效应材料的压电阀技术，通常接受数字信号(电脉冲)产生两位动作气动输出；基于电磁原理和气动喷嘴/挡板机构的I/P转换器技术，通常接受模拟电信号产生连续动作气动输出。

德国Siemens的SIPARTPS SP2和美国NelesMetso的ND9000的智能阀门定位器，采用的是压电阀结构的电-气转换器；而美国Fisher的DVC6000、德国SAM-SON373X、日本阿自倍尔SVP3000等阀门定位器，采用的是喷嘴挡板结构的电-气转换器。

这两种结构的电-气转换器，代表了目前国际上智能定位器的主流。

压电阀是利用压电材料的压电效应来实现阀的动作的一种新型控制阀，它具有精度高、相应快、功耗小、寿命长、结构紧凑等优点。

介绍常用的几种压电阀的结构和工作过程，以及带压电阀的智能阀门定位器的气路结构，并以Siemens的SIPART SP2智能阀门定位器为例，阐述采用压电阀技术的智能阀门定位器的工作原理。

1、压电阀的结构及工作原理压电阀基于逆压电效应原理工作，具有节能低功率(驱动电流仅10MA)、精密微型化、高速响应和耐用性好的显著特点，也易于阀门定位器全数字化。

目前，智能阀门定位器气动部件中的压电阀组件，大都由德国贺尔碧格(hoerbiger)公司生产，主要采用P9系列压电阀片和P20系列压电阀组件，Siemens公司的PS2使用的压电阀组件也是向贺尔碧格定制的。

以贺尔碧格公司的压电阀为例，介绍其结构和工作原理。

①直动式压电阀压电阀的原理是利用压电材料在电场作用下的变形，来实现气动阀的进气口的开启和关闭。

微型直动式换向阀结构如图1所示:图1直动式压电阀的结构及工作原理压电阀中间的弯曲部件为压电材料组成的压电片。

压电片的结构为极薄的弹性金属片两面粘结而成的压电晶体，在压电片的两个工作面上真空镀膜形成两个电极，利用压电片在电场作用下的变形，来实现微型气路两位式开关换向。

智能阀门定位器及其工作原理中国泵业网一：智能阀门定位器及其工作原理（一）阀门定位器的定义和特点阀门定位器是一种用于调节阀上的主要附件。

通常来说又称为气动阀门定位器。

一般来说必需与气动调节阀配套使用，才能正常运作。

它的工作原理是接受调节器所输出的信号，然后利用这一信号去控制气动调节阀。

当调节阀根据信号的指示做出一定的动作后，调节阀上的阀杆位置有一定的位移，这一位移的动作也会通过机器的机械装置反馈到阀门的定位器，这时阀门的状况通过这一个回合的电信号传给上位系统。

阀杆位置移动的信号传输至它，然后经由它的反馈，它将这种信号作为反馈信号。

控制器同样会输出一种信号，这种是一种输出信号。

这两种信号作为比较。

假如这两种信号泛起了某种偏差，使其足以改变机械操纵的执步履作，输出了执步履作的输出信号，会建立一种阀杆位置移动与控制器输出信号之间的对应关系。

这时，阀门定位器能够组成一组以阀杆位置移动为丈量信号，以控制输出为设定信号的反馈控制系统。

一般来说，阀门的定位器结构按照其结构形式和工作原理可以分气动阀门定位器、电气阀门定位器和智能式阀门定位器。

阀门定位器的作用是增大调节阀的输出功率，对于调节信号快速传递很反映。

对于阀杆来说，可以增加阀杆的移动速度，阀杆移动是所产生的摩擦力带来的平衡性题目有很大改善。

阀门的线性度可以通过定位器装置的反应有很大的进步。

对于阀门的准确定位和机器的有效运行有巨大作用。

（二）智能阀门定位器的定义和工作原理智能阀门调节定位器是一种不需要人工矫正和调整的，可以自动检测所带的调节阀零点、满度、摩擦系数、自动设置控制参数的阀门定位器。

它的工作原理又和传统的阀门定位器工作原理有所区别。

一般来说，后者接受的是来至控制系统的4～20mA模拟信号，然后通过驱动力，使电念头产生一定的电磁力，这种电磁力会作用于主杠杆。

阀门器上阀位的变化一般来说主要经由反馈杆、凸轮、副杠杆和反馈弹簧传递到要做出反应的主杠杆上。

主杠杆上的平衡直接影响挡板喷嘴机构，这一机构受它的影响，经由气动放大器来控制气动执行机构的进气与排气这逐一进一出的气体反应。

智能阀门定位器及其工作原理智能阀门定位器是一种以智能技术为基础，用于准确定位和控制阀门位置的设备。

它能够自动检测和记录阀门的位置，实时反馈给操作员或集中控制系统，并能够远程控制阀门的开关状态。

下面将详细介绍智能阀门定位器的工作原理。

位置传感器是智能阀门定位器的核心部件之一，它可以准确地测量阀门的位置并将其转换成电信号。

常用的位置传感器有线性位移传感器和旋转位置传感器。

线性位移传感器通常采用霍尔效应、电容、电感等原理进行测量，旋转位置传感器则通过光电、电阻、磁敏等原理测量阀门的旋转角度。

执行器是另一个重要的组成部分，它根据控制信号调整阀门的位置。

常用的执行器包括电动执行器、气动执行器和液压执行器。

电动执行器通常采用电机驱动，通过控制电流来调整阀门的开度；气动执行器则通过压缩空气来控制阀门的位置；液压执行器则通过液压系统来驱动阀门。

控制器是智能阀门定位器的控制中心，它接收来自位置传感器的信号，并根据预设的控制算法判断阀门的位置是否正确。

如果阀门偏离预设位置，控制器将发出控制信号给执行器进行调整。

同时，控制器还能够将阀门的位置信息和控制信号显示给操作员或者通过通信模块发送给上级控制系统。

通信模块是智能阀门定位器的扩展功能之一，它可以将阀门的位置信息和控制信号通过现场总线、无线通信等方式发送给上级控制系统。

这样，操作员可以远程监控和控制阀门的状态，实现集中控制和管理。

1.位置传感器测量阀门的位置并将其转换为电信号。

2.控制器接收位置传感器的信号，并通过控制算法判断阀门的位置是否正确。

3.如果阀门偏离预设位置，控制器发出控制信号给执行器进行调整。

4.同时，控制器还可以将阀门的位置信息和控制信号显示给操作员或者通过通信模块发送给上级控制系统。

5.通信模块将阀门的位置信息和控制信号发送给上级控制系统，实现远程监控和控制。

智能阀门定位器的工作原理可以实现阀门的自动定位和远程控制，提高了阀门的准确性和可靠性，减少了人工干预和操作错误的可能性。

浅谈阀门定位器的工作原理和使用阀门定位器是一种用于定位和控制阀门开闭状态的仪器设备。

其工作原理基于电磁感应和信号传输，主要用于自动化控制系统中的阀门定位和反馈。

阀门定位器通常由阀门定位器本体、感应器、运动传动装置和控制电路等组成。

工作原理：1.电磁感应：阀门定位器通过感应器和阀门杆进行电磁耦合，当电磁线圈通电时，产生的磁场会作用在阀门杆上，从而感应出阀门的位置信息。

2.信号传输：感应器接收到阀门位置信息后，将其转换为电信号，通过传输装置传送给控制电路。

3.控制电路：控制电路接收到阀门位置信号后，根据设定的控制策略，控制运动传动装置的动作，以达到准确的阀门定位。

使用方法：1.安装：根据阀门定位器的型号和实际情况，将阀门定位器固定安装在阀门和执行机构上，使其与阀门杆连接并保持良好的电磁耦合。

2.连接：将阀门定位器与控制电路连接，确保信号的传输和控制的安全可靠。

3.校准：根据实际需求和操作手册，对阀门定位器进行校准，确保其准确反映阀门的开闭状态。

4.调试：通过控制电路对运动传动装置进行调试，使其具备良好的控制性能和定位精度。

5.操作：根据控制策略和工艺要求，对阀门定位器进行自动或手动控制，实现对阀门的定位控制和反馈。

阀门定位器的使用有以下几个主要优点和应用领域：1.提高自动化程度：阀门定位器能够将阀门的开闭状态实时反馈给控制系统，实现远程操控和智能化控制，提高生产自动化程度。

2.改善准确性：阀门定位器采用电磁感应和信号传输，具有较高的定位精度和稳定性，能够实现精确的阀门开闭控制。

3.提高安全性：阀门定位器能够监测和报告阀门的实时位置信息，当阀门异常或操作不当时，能够及时警报并采取相应的控制措施，提高系统的安全性和可靠性。

4.减少人为操作：阀门定位器能够自动定位和控制阀门的开闭状态，减少了人为操作的干预，降低了人为错误和事故的发生概率。

5.广泛应用领域：阀门定位器适用于各种工业领域，如化工、石油、电力、冶金、水处理等，特别适用于高压、高温、腐蚀性介质和危险环境下的阀门定位控制。

阀门电气定位器工作原理
阀门电气定位器是一种用于控制阀门位置的装置，通过电气信号使阀门定位器工作。

其工作原理如下：
1. 电气信号输入：控制阀门位置的电气信号由控制室或自动化系统发送给阀门电气定位器。

这些信号可以是电流信号、电压信号或数字信号。

2. 信号转换：阀门电气定位器将接收到的电气信号转换为阀门定位器可以理解的机械运动信号。

这个过程通常通过电动机或气动执行器来完成。

3. 机械运动：阀门电气定位器通过机械装置将转换后的信号转化为直线运动或旋转运动。

这使得阀门可以在不同的位置进行精确控制。

4. 反馈信号：为了保证阀门位置的准确性，阀门电气定位器通常会配备反馈机制，以便实时监测阀门的位置。

这些反馈信号可以通过传感器或编码器来获取。

5. 闭环控制：阀门电气定位器将反馈信号与输入信号进行比较，并根据差异来调整阀门位置。

这种闭环控制可以确保阀门位置的准确性和稳定性。

总之，阀门电气定位器通过接收电气信号，将其转换为机械运动，并通过反馈机制进行闭环控制，实现对阀门位置的精确控
制。

这样可以在工业生产和流程控制中实现阀门的自动化操作和精确调节。

压电阀工作原理
压电阀是一种利用压电效应控制流体流动的装置。

压电效应是
指某些晶体在受到外界压力或电场作用时会产生电荷分布不均，从
而产生电势差的现象。

利用这一效应，可以实现在不需要机械部件
的情况下控制流体的流动，从而提高系统的响应速度和精度。

压电阀的工作原理主要包括压电效应、电荷分布和流体控制三
个方面。

首先，压电阀内部包含压电晶体，当外加电压施加在压电
晶体上时，晶体内部的正负电荷会发生重新分布，从而产生电场。

这个电场会影响流体的流动，从而实现对流体的控制。

其次，压电阀内部的电荷分布会影响流体的流动。

当外加电压
改变压电晶体内部的电荷分布时，流体的流动状态也会发生变化。

通过控制外加电压的大小和极性，可以实现对流体流动的精确控制，从而满足不同工况下的流体控制需求。

最后，压电阀通过控制流体的流动来实现对系统的控制。

通过
改变压电晶体的电荷分布，可以调节流体的流动速度、方向和流量，从而实现对系统的控制。

这种无机械部件的流体控制方式具有响应
速度快、精度高、寿命长等优点，适用于对流体流动要求严格的领
域。

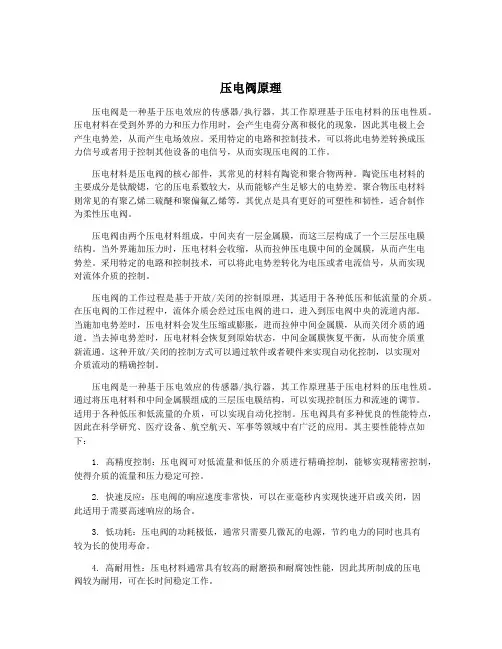

总的来说，压电阀利用压电效应控制流体的流动，其工作原理包括压电效应、电荷分布和流体控制三个方面。

通过改变压电晶体的电荷分布，可以实现对流体的精确控制，从而满足不同工况下的流体控制需求。

压电阀的工作原理使其在流体控制领域具有广阔的应用前景。

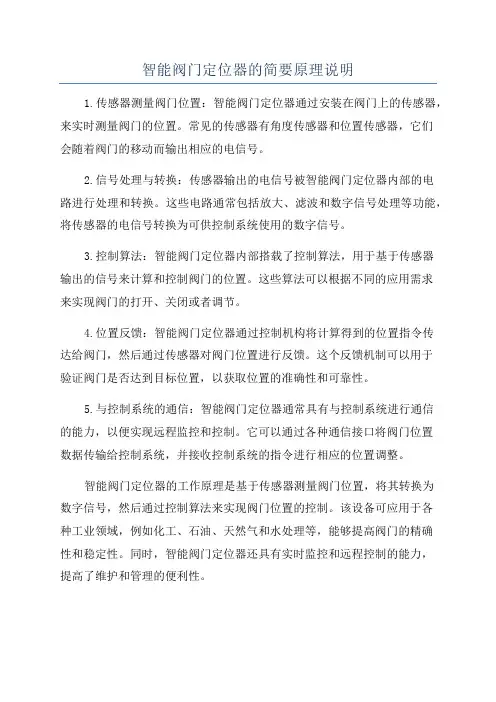

阀门智能定位器工作原理
嘿，朋友们！今天咱来聊聊阀门智能定位器这玩意儿的工作原理。

你看啊，这阀门智能定位器就像是一个特别厉害的指挥官！它能精准地控制着阀门的一举一动呢。

想象一下，阀门就像是一个听话的小兵，而智能定位器就是那个发号施令的将军。

它通过各种神奇的手段，能清楚地知道阀门现在的状态，是开着呢，还是关着呢，或者是在中间的某个位置。

它是怎么做到的呢？原来啊，它有一套超级厉害的感应系统，就好像是它的眼睛一样，能随时观察着阀门的情况。

然后呢，它会根据设定好的要求，给阀门下达准确的指令，让阀门乖乖地按照要求行动。

这就好比你要去一个地方，你得知道自己现在在哪里，然后根据目的地来决定怎么走。

阀门智能定位器就是这样帮着阀门找到正确的“路”的。

而且啊，这智能定位器还特别聪明呢！它能根据实际情况进行调整哦。

比如说，如果遇到了一些阻力或者其他的情况，它不会傻乎乎地硬来，而是会灵活地改变策略，确保阀门能顺利地工作。

你说这是不是很神奇？它就像是一个默默守护着阀门的卫士，时刻保障着整个系统的正常运行。

要是没有它，那阀门可就像没头苍蝇一样乱撞啦！可能一会儿开得太大，一会儿又关得太紧，那可就糟糕了呀！
它的工作可真是细致又重要呢，真不愧是工业领域的小能手啊！咱可得好好感谢它为我们的生产生活带来的便利呀。

总之呢，阀门智能定位器就是这么一个神奇又厉害的东西，它的工作原理虽然复杂，但是一旦理解了，你就会感叹科技的力量真是强大啊！它让我们的生活变得更加高效、更加智能。

怎么样，现在你对它的工作原理是不是有了更清楚的认识啦？。

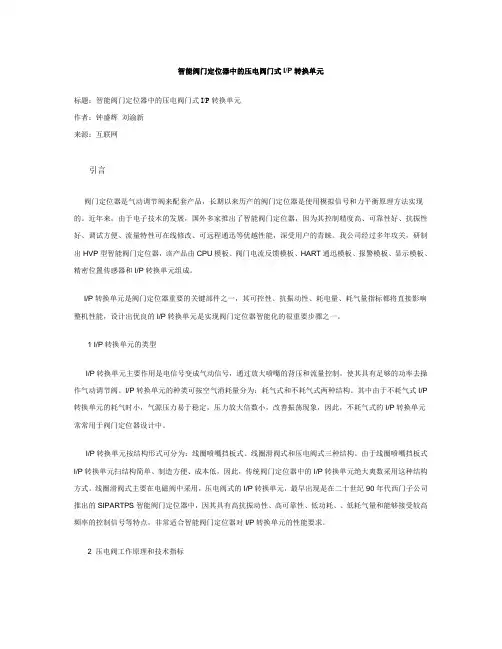

0 引言阀门定位器是气动调节阀的配套产品，长期以来国产的阀门定位器是使用模拟信号和力平衡原理方法实现的。

近年来，由于电子技术的发展，国外多家公司推出了智能阀门定位器，因为其控制精度高、可靠性好、抗振性好、调试方便、流量特性可在线修改、可远程通讯等优越性能，深受用户的青睐。

我公司经过多年攻关，研制出HVP型智能阀门定位器，该产品由CPU模板、阀门电流反馈模板、HART通讯模板、报警模板、显示模板、精密位置传感器和I／P转换单元组成。

I／P转换单元是阀门定位器重要的关键部件之一，其可控性、抗振动性、耗电量、耗气量指标都将直接影响整机性能，设计出优良的I／P转换单元是实现阀门定位器智能化的重要步骤之一。

1 I／P转换单元的类型I／P转换单元主要作用是把电信号变换成气动信号，通过放大喷嘴的背压和流量控制，使其具有足够的功率去操作气动调节阀。

I／P转换单元的种类可按空气消耗量分为：耗气式和不耗气式两种结构。

其中由于不耗气式I／P转换单元的耗气量小，气源压力易于稳定，压力放大倍数小，改善振荡现象，因此，不耗气式的I／P转换单元常常用于阀门定位器设计中。

I／P转换单元按结构形式可分为：线圈喷嘴挡板式、线圈滑阀式和压电阀式三种结构。

由于线圈喷嘴挡板式I／P转换单元的结构简单、制造方便、成本低，因此，传统阀门定位器中的I／P转换单元绝大多数采用这种结构方式。

线圈滑阀式主要在电磁阀中采用，压电阀式的I／P转换单元，最早出现是在二十世纪90年代西门子公司推出的SIPARTPS智能阀门定位器中，因其具有高抗振动性、高可靠性、低功耗、低耗气量和能够接受较高频率的控制信号等特点，非常适合智能阀门定位器对I／P转换单元的性能要求。

2 压电阀工作原理和技术指标（1）工作原理压电阀实际是利用功能陶瓷片在电压作用下产生弯曲变形原理制成的一种两位式（或比例式）控制阀。

控制压电阀动作只需提供足够的电压，电功耗几乎为零。

其动作原理：压电阀的初始状态（不通电，如图1所示），功能陶瓷片作用在喷嘴口1上，这时，口2与喷嘴口3与先导腔连通，形成为一个整体。

2.2电-气阀门定位器的作用是把调节装置输出的电信号变成驱动调节阀动作的气信号，而且具有阀门定位功能，即克服阀杆摩控力，抵消被调价质压力变化而引起的不平衡力，从而使阀门开度对应于调节装置输出的控制信号，实现正确定位。

由于本定位器具有防爆结构，故能使用于爆炸危险场所。

智能电气阀门定位器工作原理虽然智能电气阀门定位器与传统定位器从控制规律上基本相同，都是将输入信号与位置反馈进行比较后对输出压力信号进行调节。

但在执行元件上智能定位器和传统定位器完全不同，也就是工作方式上二者完全不同。

智能定位器以微处理器为核心，利用了新型的压电阀代替传统定位器中的喷嘴、挡板调压系统来实现对输出压力的调节。

目前有很多厂家生产智能型电气阀门定位器，西门子公司的SIPATT PS2系列智能电气阀门定位器比较典型，具有一定代表性，下面以就以SIPART PS2系列定位器为例，对智能定位器的工作原理进行说明，其基本结构如图2所示:其具体工作原理如下: 由阀杆位置传感器拾取阀门的实际开度信号，通过A/D转换变为数字编码信号，与定位器的输入(设定)信号的数字编码在CPU中进行对比，计算二者偏差值。

如偏差值超出定位精度，则CPU输出指令使相应的开/关压电阀动作，即:当设定信号大于阀位反馈时，升压压电阀V一l打开，输出气源压力P1增大，执行机构气室压力增加是阀门开度增加，减小二者偏差;如设定信号小于阀位反馈则排气压电阀V-2打开，通过消音器排气减小输出气源压力P1，执行机构气室压力减小是阀门开度减小，二者偏差减小。

正是通过CPU 控制压电阀来调节输出气源压力的大小使输入信号与阀位达到新的平衡。

2.3 智能电气阀门定位器对输出气源压力调节的新颖之处1) 输出压力调节采用PID脉宽调制(PWM)技术，迅速准确。

由于CPU对压电阀的控制采用一个五步开关程序来控制，可以精确、快速地控制输出气源压力增减。

其控制算法一般采用数字PID调节方式，CPU根据输入信号与阀位产生偏差的大小和方向进行PID计算，输出一个PWM脉宽调制脉冲信号来控制压电阀开、闭动作。
