西门子智能定位器调试说明大家好，今天我要给大家讲解一下如何调试西门子智能定位器。

我们要明确一点，这个定位器可不一般，它可是高科技产品，有了它，我们的工作生活就会变得更加便捷。

那么，让我们一起来看看如何让这个神奇的定位器发挥出它的最大功效吧！1. 准备工作在开始调试之前，我们需要做好一些准备工作。

确保定位器的电源已经接通，并且电压稳定。

我们需要了解定位器的使用说明书，这样才能更好地进行调试。

我们需要一台电脑，因为我们将通过电脑来控制和查看定位器的状态。

2. 连接定位器接下来，我们需要将定位器与电脑进行连接。

用USB线将定位器的USB接口与电脑的USB接口相连。

然后，打开电脑，进入设备管理器，查看是否能够识别到定位器。

如果能够识别到，那么恭喜你，第一步已经成功完成！3. 下载驱动程序为了能够更方便地控制和管理定位器，我们需要下载安装一款名为“西门子定位器助手”的软件。

这款软件可以帮助我们实时查看定位器的位置信息，以及对定位器进行一些基本的操作。

下载并安装好软件之后，我们就可以开始进行调试了。

4. 查看定位器状态现在，我们已经成功地将定位器与电脑连接在一起，并且安装好了相关软件。

接下来，我们需要查看定位器的状态。

在电脑上打开“西门子定位器助手”，选择“连接设备”，然后选择我们刚刚连接好的定位器。

此时，我们就可以看到定位器的实时位置信息了。

如果一切正常，那么恭喜你，第二步也已经成功完成！5. 调试定位器在确认定位器状态正常之后，我们就可以开始对定位器进行一些基本的调试了。

我们可以尝试改变定位器的移动方向，看看是否能够准确地显示出新的位置信息。

我们还可以调整定位器的灵敏度，以便更好地适应不同的环境和场景。

这些调试操作都需要在电脑上进行，非常简单方便。

6. 保存设置在完成所有的调试操作之后，我们需要将这些设置保存下来，以便下次使用时能够直接调用。

在“西门子定位器助手”中，选择“保存设置”，然后按照提示输入相关信息即可。

西门子定位器调试步骤一、试前准备工作1、接气源、接电源，将调电流给到4mA以上。

2、如定位器没有调试过，这时显示屏中应出现P------进入组态，先按“+”再同时按“-”或先按“-”再同时按“+”，看阀门的最大点或最小点。

3、到最小点时显示的数值应在5-9之间，如数值不对可推动定位器上的黑色齿轮将显示的数值调整到5-9之间（越接近数值5越好）。

最大点数值应不超过9。

注意：如果定位器调试过则要在重新调整前清零。

清零步骤：按住手键使显示屏左下角显示数字状态，点击手键进入50（老版本为55），再按住“+”出现oCAY,再按住手键显示屏出现40000（老版本为C4）。

清洗完毕。

二、初始化的调校步骤（自动调整）1、按住手键显示屏左下角出现数字组态，电击手键出现为直行程，这时按下“+”或“-”出现为角行程。

2、点击手键出现为角行程。

如果需要直行程按“+”或“-”改过来。

3、点击手键出现再按住“+”进入自动调整，显示屏右下方依次出现RUN1-RUN5，完成RUN5后出现完成自动调整。

4、完成自动调整后，点击一下手键显示屏左下角出现数字组态，再按住手键显示屏出现40000（老版本为C4）后抬手看一下显示屏下方是不是自动（AUT）状态，如是手动（MAN）状态就按一下手键变为自动（AUT）状态。

三、初始化的调校步骤（手动调整）1、按住手键显示屏左下角出现数字组态，点击手键出现为直行程，这时按下“+”或“-”出现为角行程。

2、点击手键出现为角行程。

如果需要直行程按“+”或“-”改过来。

3、点击手键出现再按住“+”显示屏出现初始数字后，先按“+”再同时按“-”或先按“-”再同时按“+”，看阀门的最大点或最小点。

在阀门最小点上显示数字应为5-9之间，（如数值不对可推动定位器上的黑色齿轮将显示的数值调整到5-9之间）。

确认最小点符合以上数值要求后点击一下手键确认此点，显示屏右下方出现然后再通过按“+”“-”键将阀门开到最大点（显示屏数值应在95以下）后，按一下手键进入调整状态，显示屏右下方依次出现RUN1-RUN5，完成RUN5后出现完成调整。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载西门子定位器调试步骤地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容调试步骤1、按照管路布置，把气源各个接头以及反馈杆连接好。

接线端子为：6（﹢）、8（﹣）为指令，61（﹢）、62（﹣）为反馈。

2、切换杠杆比率开关为90°（行程≧20mm），即把底部的小黄按钮顶上去。

3、通过+、﹣按钮移动执行器，看反馈杆移动到水平位置时，显示屏上显示的反馈数值是否在50%左右。

（注意：在新定位器定位前是没有手自动切换的，当按下+、﹣按钮时执行器会动作，如果松开按钮就恢复到初始位置）4、通过定位器底部的反馈调整旋钮改变反馈显示值，使显示屏数值在50%时，反馈杆基本处在水平位置。

5、开始调试①长按功能键 5 秒以上，你将进入组态方式，显示按+、－按钮改变参数，即改变直行程或角行程②短按功能键，切换到第二参数，显示或这一值必需与传送速率选择器的设定相对应。

（33°或90°）③短按功能键，切换到下列显示选择设置整个行程的长度④短按功能键，切换到下列显示进入自动整定菜单⑤按下“＋”键超过 5 秒，整定开始，显示整定开始后，“RUN1”至“RUN5”会一个接一个出现于显示屏下行。

⑥有下列显示时，初始化完成。

⑦短按功能键，切换到下列显示长按功能键超过 5 秒，退出组态方式并自动保存，整定完成。

整定完成后处于手动方式，这时短按功能键可以手自动切换。

西门子定位器调试步骤一、安装:安装之前先通气,使摆动气缸处于完全关闭状态,同时阀门也要处于关闭状态,这时将气路断开将摆动气缸与阀门安装固定;二、调整确定气路:将定位器进气管和出气管与摆动气缸连接,接通气源,将气压调整到0.4-0.6之间,此时阀门应处于关闭状态,否则将摆动气缸两条气路对换,调整好后气路无需再次更换。

此步操作为确保阀门断电时处于关闭状态;三、改变行程:打开定位器端盖,将比率开关位置调整到90°;四、手动检查:接通4-20mA电流(端子6,8;6+,8-),在组态方式下内(通过长按方式键进入和退出组态方式,正常显示时短按方式键切换手动自动方式)将参数1改为turn,退出组态方式,进入手动方式,按+键阀门应该逐渐打开,按-键阀门应该逐渐关闭。

(若相反,应改变参数1为ncsl)在阀门全行程范围内应转动灵活,无卡阻现象和异响;五、确定显示:手动方式进行检查时,阀门全开时,阀门开度显示值应最大,阀门全关时,阀门开度显示值应最小,否则改变参数38六、确定自动控制方向:切换至自动方式,送入4mA电流阀门应关闭,送入20mA电流阀门应打开,否则改变参数7;七、初始化:通过上述操作,定位器基本信息都已确定。

进入组态方式,在参数4状态下,长按+键,进行自动初始化,初始化完毕会显示finish(期间可能会提示调整量程下限,调整转差离合调整轮,使显示处于8左右后短按+键,初始化会继续完成),短按方式键退出组态方式,长按方式键退出组态方式。

八、开关量确定:将仪表预给料触点接至(端子9,10)将定位器参数42改为DOWN,停止预给料,阀门应全部关闭。

九、输出电流测试:若配置输出电流反馈板,将电流板安装连接好,测试在不同开度电路输出值均正确(至少测试四个点)方可。

十、调试结果检查:进入自动方式,送入4mA 阀门应完全关闭同时显示为最小值,送入12mA阀门应处于半开状态同时显示为量程的一半左右,送入20mA阀门应处于完全打开状态同时显示为最大值,此时断电阀门在气压作用下应完全关闭。

西门子智能定位器调试证明：之阳早格格创做SIPART PS2电气定位器用去统造气动曲路程或者角路程真止机构如下图：角路程曲路程一、智能定位器功能图：证明：1、①机侧凝结火补充火箱出心调门为单效率定位器，反馈：61－ZI+;62-ZI-;②当得旗号时阀门齐启③支配时按“+”健阀门背关目标走，按“－”健阀门背齐启目标走（取证明书籍上差异）.（单效率铭牌）2、炉侧磨煤机出心热热风调门为单效率定位器，（单效率铭牌）3.炉侧磨煤机出心热热风调门为单效率定位器交线本理图：二、校验取安排1、参数树立：（定位器上有三个按键：小脚形、“+”健、“－健”）树立.用“+”战“－”健可正在一组参数中举止采用，采用完了不妨按一下功能键加进第二组参数的树立，若上一个参数有误，不妨按功能键的共时按住“－”健，回到上一个参数举止树立.1.3 组态：以下几个参数是经时常使用到的，简曲请参照证明书籍上的组态表.YFCT(参数组号①)真止器典型：曲路程选WAY，角路程选TURN(本厂机侧的凝结火补充火箱出心调门战炉侧的磨煤机出心热热风调门皆为曲路程)YAGL②额定反馈角度：普遍情况下曲路程33度，角路程90度，（本厂本厂机侧的凝结火补充火箱出心调门战炉侧的磨煤机出心热热风调门皆为曲路程，但是选的是90度，简曲该当瞅反馈杆的少度，短杠杆33度的少度为：5/10/15/20mm,短杠杆90度的少度为：25/30/35mm,少杠杆90度的少度为：40/50/60/70/90/110/130mm)INITA④初初化（自动）SDIR⑦给定目标：降高RISE,下落FAILYDIR（38）支配变量隐现：降高RISE，下落FAIL.共时改变SDIR战YDIR那二组的参数不妨改变真止器的动做目标.2、西门子智能定位器初初化步调：2.1 交通4－20mA输进旗号，当前定位器处于脚动模式“MAN”，正在定位器隐现窗心上圆隐现的为电位计的电压百分数，比圆：“”，窗心的下圆闪烁隐现“HDINIT”即“已初初化”；2.2 用定位器隐现窗心下圆的“+”战“－”二个按键使真止机构疏通，瞅所有机构是可走谦齐程；2.3 让真止器疏通到路程的中间位子（曲路程的反馈杆处于火仄位子）便不妨举止初初化了.（注：当按住一个健的共时再按住另一个健不妨加快真止机构动做.如念要真止机构背启的目标疏通的更快需按住“+”健的共时再按住“－”健.）2.4 参数树立完成后，用功能键切换到第四个参数，即隐现“”,按住”+”健5秒定位器便不妨自动初初化了.2.5 初初化一共分为5步：RUN1 决断动做目标RUN2 查看真止机构路程战整面RUN3 决定真止机构上下动做时间，按住“+”健停止，按“－”健启初揭发查看RUN4 决定最小的定为删量RUN5 最好的瞬时赞同2.6 当初初化完成时屏幕隐现“FINISH”按一下功能健隐现“”.按功能键5秒后，当屏幕隐现有变更时紧脚，定位器加进脚动模式，再按一下功能键定位器处于自动模式.2.7 此时初初化中断，定位器加进仄常处事状态，凡是使用时按一下功能键可正在自动战脚动间切换，脚动时按“+”“－”使真止器动做.3、初初化历程中易出现的障碍及办理要领：（单打挨启此图标）4、三段呵护本理：①使用旗号检测拆置，不妨安排动做电流值，当电流小于4mA（或者任性一设定值，即断旗号）时通过动做电磁阀，释搁锁定阀讯号压力关锁真止器气路，进而真止断旗号保位的功能；②断电保位便是通过动做电磁阀，释搁锁定阀讯号压力真止；③断气保位是曲交用关锁阀真止.。

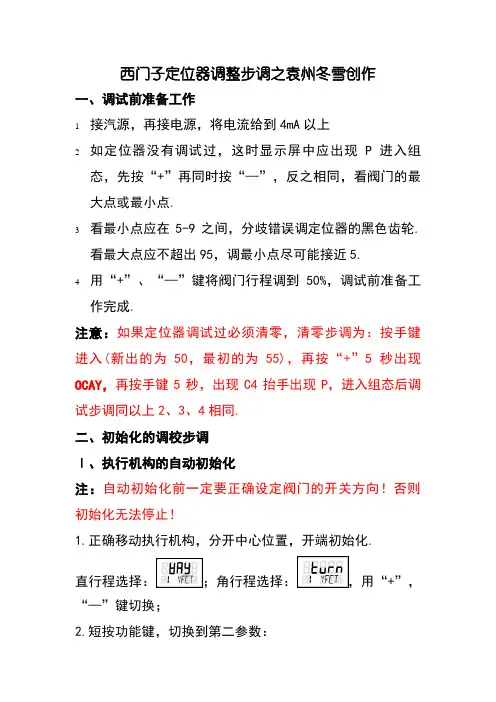

西门子定位器调整步调之袁州冬雪创作一、调试前准备工作1接汽源，再接电源，将电流给到4mA以上2如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“—”，反之相同，看阀门的最大点或最小点.3看最小点应在5-9之间，分歧错误调定位器的黑色齿轮.看最大点应不超出95，调最小点尽可能接近5.4用“+”、“—”键将阀门行程调到50%，调试前准备工作完成.注意：如果定位器调试过必须清零，清零步调为：按手键进入(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试步调同以上2、3、4相同.二、初始化的调校步调Ⅰ、执行机构的自动初始化注：自动初始化前一定要正确设定阀门的开关方向！否则初始化无法停止！1.正确移动执行机构，分开中心位置，开端初始化.；角行程选择：，用“+”，“—”键切换；2.短按功能键，切换到第二参数：+”，“—”键切换；注：这一参数必须与杠杆比率开关的设定值相匹配.3．用功能键切换到参数三，显示如下：如果你希望在初始化阶段完成后，计算的整个冲程量用mm 暗示，这一步必须设置.为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值.4．用功能键切换参数四，显示如下：5．下按“+”键超出 5 秒，初始化开端初始化停止时，“RUN1”至“RUN5”一个接一个出现于显示屏下行.注：初始化过程依据执行机构，可持续 15 分钟.有下列显示时，初始化完成通过下按功能键超出 5 秒，退出组态方式.约 5 秒后，软键显示将出现.松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操纵.Ⅱ、执行器手动初始化操纵这一功能，不需硬性驱动执行机构到终点位置即可停止初始化.杆的开端和终止位置可手工设定.初始化剩下的步调（节制参数最佳化）如同自动初始化一样自动停止.直行程执行机构手动初始化的顺序步调.1．对直行程执行机构实行初始化.通过手工驱动包管覆盖全部冲程，即显示电位计设定处于P5.0 和P95.0 的允许范围中间2．下按功能键 5 秒以上，你将进入组态方式.；角行程选择：，用“+”，“—”键切换；3．短按功能键，切换到第二参数：+”，“—”键切换；注：这一值必须与传送速率选择器的设定相对应.（33°或90°）4．用功能键切换到参数三，显示如下：如果你希望初始化过程竣事时，测定的全冲程用mm 暗示，你需要在显示器中选择与驱动销钉在杆刻度上设定的值相同，或对介质调整来讲下一个更高的值.5．通过下按功能，选择参数五：6.①先按住“—”再同时按住“+”键，快关阀门（显示在6.5左右），否则调节黑色旋钮调节，使其在范围内；注：如果按此操纵显示的数是减小的，请先调整执行器的开关方向；②然后先按住“+”再同时按住“—”键，快开阀门.展开后观察显示应在95以内，否则调节黑色旋钮，使其在正常范围内，然后下按功能键确认；③先按住“—”再同时按住“+”键快关阀门，显示应在5到9之间，然后按下功能键确认；④初始化自动开端.⑤初始化的停止是自动出现的.RUN1 到RUN5 顺序出现在显示屏的下行.当初始化已全部完成时，出现如下显示：下按功能键超出 5 秒，分开杆组态方式.接近 5 秒后，软键显示将出现.松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操纵.注：改变调整门的开关方向，需要调整定位器的7和38项，两项同时用“+”、“—”键更改，两项的设置必须要相同.。

西门子智能定位器调试说明:SＩPART PS２电气定位器用来控制气动直行程或角行程执行机构如下图:角行程ﻫ直行程一、智能定位器功能图:说明:1、①机侧凝结水补充水箱出口调门为单作用定位器,反馈:６1-ZI+;62—ZI－;②当失信号时阀门全开③操作时按“＋”健阀门向关方向走,按“—"健阀门向全开方向走(与说明书上相反)、(单作用铭牌)２、炉侧磨煤机入口冷热风调门为双作用定位器,(双作用铭牌)3.炉侧磨煤机入口冷热风调门为双作用定位器接线原理图:二、校验与调整1、参数设置:(定位器上有三个按键:小手形、“＋”健、“—健”)自动模式(MAN手动)阀门实际开度指令开度１.1按住功能键(小手形)５秒后就可以进行参数设置1.２西门子智能定位器共有5５组参数,+"与“—”健可在一组参数中进行选择,选择完了可以按一下功能键进入第二组参数得设置,若上一个参数有误,可以按功能键得同时按住“－”健,回到上一个参数进行设置。

1。

3 组态:以下几个参数就是经常用到得,具体请参考说明书上得组态表、ＹFCT(参数组号①)执行器类型:直行程选WＡY,角行程选TＵRN(本厂机侧得凝结水补充水箱出口调门与炉侧得磨煤机入口冷热风调门都为直行程)YＡGL②额定反馈角度:一般情况下直行程３３度,角行程9０度,(本厂本厂机侧得凝结水补充水箱出口调门与炉侧得磨煤机入口冷热风调门都为直行程,但选得就是９0度,具体应该瞧反馈杆得长度,短杠杆33度得长度为:5/１0/1５/２0mm,短杠杆９０度得长度为:2５/30/35mｍ,长杠杆９0度得长度为:４0/5０／60／70/９0/１１0/１30mm)INITＡ④初始化(自动)SDＩＲ⑦给定方向:上升RIＳＥ,下降FAILYDIR(38)操作变量显示:上升ＲISE,下降FAＩL。

同时改变SDIR与ＹDIR这两组得参数可以改变执行器得动作方向。

2、西门子智能定位器初始化步骤:2、1接通4－20mA输入信号,现在定位器处于手动模式“MAN",在定位器显示窗口上方显示得为电位计得电压百分数,例如:“Ｐ12。

西门子定位器调整步骤一、调试前准备工作1接汽源，再接电源，将电流给到4mA以上2如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“—”，反之相同，看阀门的最大点或最小点。

3看最小点应在5-9之间，不对调定位器的黑色齿轮。

看最大点应不超过95，调最小点尽量接近5.4用“+”、“—”键将阀门行程调到50%，调试前准备工作完成。

注意：如果定位器调试过必须清零，清零步骤为：按手键进入(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试步骤同以上2、3、4相同。

二、初始化的调校步骤Ⅰ、执行机构的自动初始化注：自动初始化前一定要正确设定阀门的开关方向！否则初始化无法进行！1.正确移动执行机构，离开中心位置，开始初始化。

直行程选择：；角行程选择：，用“+”，“—”键切换；2.短按功能键，切换到第二参数：显示：或，用“+”，“—”键切换；注：这一参数必需与杠杆比率开关的设定值相匹配。

3．用功能键切换到参数三，显示如下：显示：如果你希望在初始化阶段完成后，计算的整个冲程量用mm 表示，这一步必须设置。

为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。

4．用功能键切换参数四，显示如下：显示：5．下按“+”键超过 5 秒，初始化开始显示：初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。

注：初始化过程依据执行机构，可持续 15 分钟。

有下列显示时，初始化完成。

在你短促下压功能键后，出现显示：通过下按功能键超过 5 秒，退出组态方式。

约5 秒后，软键显示将出现。

松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操作。

Ⅱ、执行器手动初始化利用这一功能，不需硬性驱动执行机构到终点位置即可进行初始化。

杆的开始和终止位置可手工设定。

初始化剩下的步骤（控制参数最佳化）如同自动初始化一样自动进行。

西门子定位器调整步骤 The manuscript was revised on the evening of 2021西门子定位器调整步骤一、调试前准备工作1接汽源，再接电源，将电流给到4mA以上2如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“—”，反之相同，看阀门的最大点或最小点。

3看最小点应在5-9之间，不对调定位器的黑色齿轮。

看最大点应不超过95，调最小点尽量接近5.4用“+”、“—”键将阀门行程调到50%，调试前准备工作完成。

注意：如果定位器调试过必须清零，清零步骤为：按手键进入(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试步骤同以上2、3、4相同。

二、初始化的调校步骤Ⅰ、执行机构的自动初始化注：自动初始化前一定要正确设定阀门的开关方向！否则初始化无法进行！1.正确移动执行机构，离开中心位置，开始初始化。

直行程选择：；角行程选择：，用“+”，“—”键切换；2.短按功能键，切换到第二参数：显示：或，用“+”，“—”键切换；注：这一参数必需与杠杆比率开关的设定值相匹配。

3．用功能键切换到参数三，显示如下：显示：如果你希望在初始化阶段完成后，计算的整个冲程量用mm 表示，这一步必须设置。

为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。

4．用功能键切换参数四，显示如下：显示：5．下按“+”键超过 5 秒，初始化开始显示：初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。

注：初始化过程依据执行机构，可持续 15 分钟。

有下列显示时，初始化完成。

在你短促下压功能键后，出现显示：通过下按功能键超过 5 秒，退出组态方式。

约5 秒后，软键显示将出现。

松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操作。

Ⅱ、执行器手动初始化利用这一功能，不需硬性驱动执行机构到终点位置即可进行初始化。
