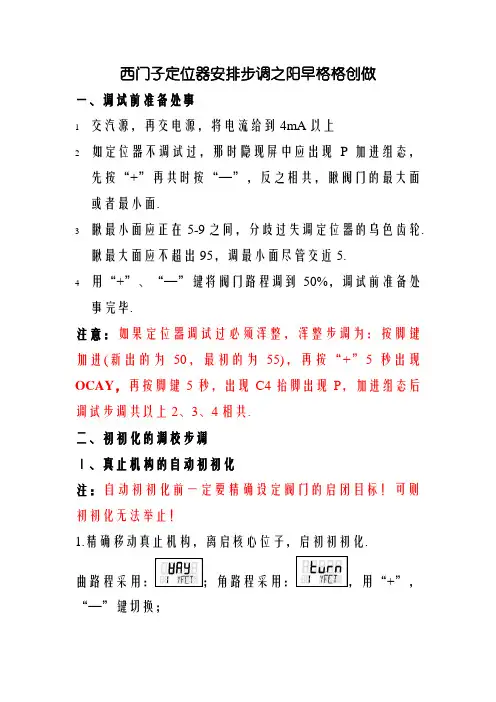

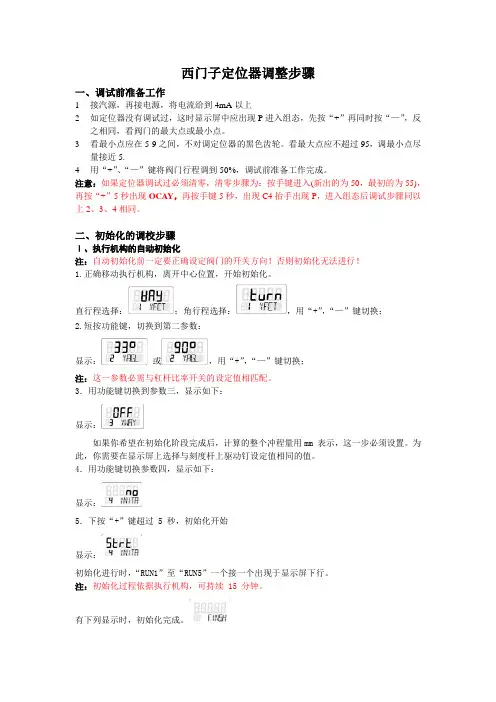

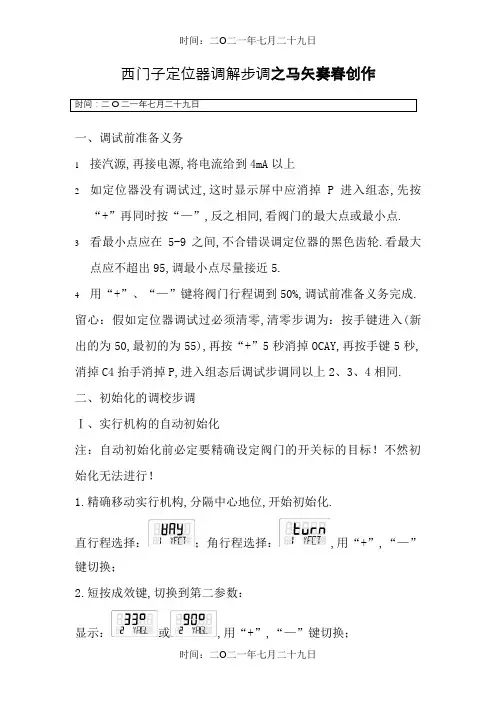

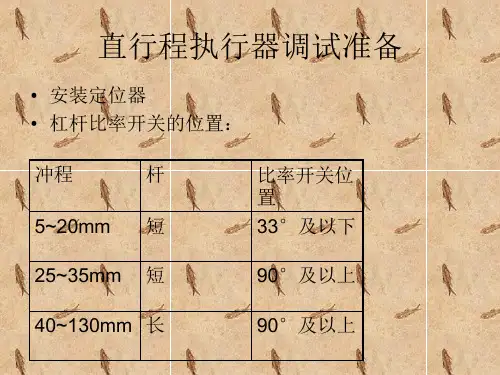

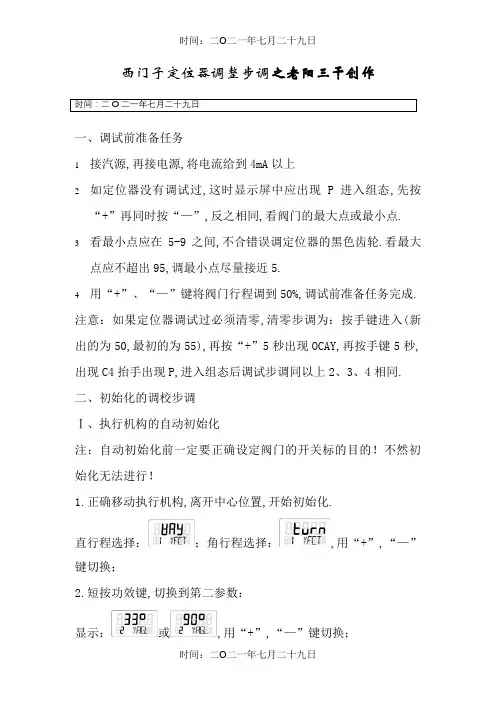

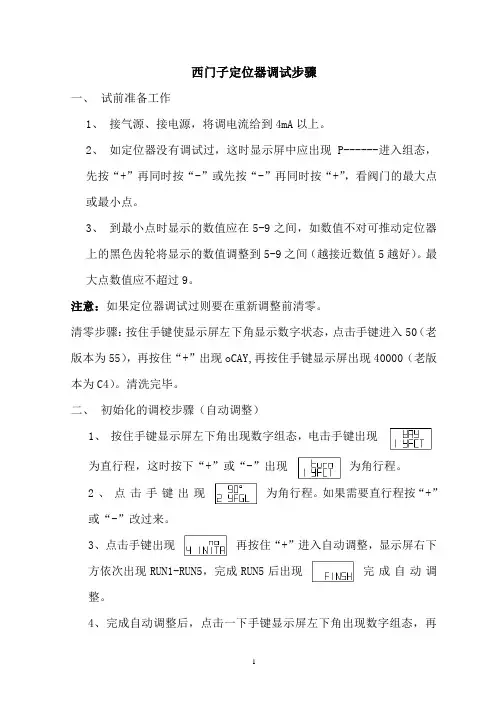

西门子定位器调整步调之老阳三干创作一、调试前准备任务1接汽源,再接电源,将电流给到4mA以上2如定位器没有调试过,这时显示屏中应出现P进入组态,先按“+”再同时按“—”,反之相同,看阀门的最大点或最小点.3看最小点应在5-9之间,不合错误调定位器的黑色齿轮.看最大点应不超出95,调最小点尽量接近5.4用“+”、“—”键将阀门行程调到50%,调试前准备任务完成.注意：如果定位器调试过必须清零,清零步调为：按手键进入(新出的为50,最初的为55),再按“+”5秒出现OCAY,再按手键5秒,出现C4抬手出现P,进入组态后调试步调同以上2、3、4相同.二、初始化的调校步调Ⅰ、执行机构的自动初始化注：自动初始化前一定要正确设定阀门的开关标的目的！不然初始化无法进行！1.正确移动执行机构,离开中心位置,开始初始化.直行程选择：；角行程选择：,用“+”,“—”键切换；2.短按功效键,切换到第二参数：显示：或,用“+”,“—”键切换；注：这一参数必须与杠杆比率开关的设定值相匹配.3．用功效键切换到参数三,显示如下：显示：如果你希望在初始化阶段完成后,计算的整个冲程量用mm 暗示,这一步必须设置.为此,你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值.4．用功效键切换参数四,显示如下：显示：5．下按“+”键超出 5 秒,初始化开始显示：初始化进行时,“RUN1”至“RUN5”一个接一个出现于显示屏下行.注：初始化过程依据执行机构,可持续 15 分钟.有下列显示时,初始化完成.在你短促下压功效键后,出现显示：通过下按功效键超出 5 秒,退出组态方法.约 5 秒后,软键显示将出现.松开功效键后,装置将在Manual 方法,按功效键将方法切换为AUTO,此时可以远控操纵.Ⅱ、执行器手动初始化利用这一功效,不需硬性驱动执行机构到终点位置即可进行初始化.杆的开始和终止位置可手工设定.初始化剩下的步调（控制参数最佳化）如同自动初始化一样自动进行.直行程执行机构手动初始化的顺序步调.1．对直行程执行机构实行初始化.通过手工驱动包管笼盖全部冲程,即显示电位计设定处于P5.0 和P95.0 的允许规模中间2．下按功效键 5 秒以上,你将进入组态方法.直行程选择：；角行程选择：,用“+”,“—”键切换；3．短按功效键,切换到第二参数：显示：或,用“+”,“—”键切换；注：这一值必须与传送速率选择器的设定相对应.（33°或90°）4．用功效键切换到参数三,显示如下：显示：如果你希望初始化过程结束时,测定的全冲程用mm 暗示,你需要在显示器中选择与驱动销钉在杆刻度上设定的值相同,或对介质调整来说下一个更高的值.5．通过下按功效,选择参数五：显示：6.①先按住“—”再同时按住“+”键,快关阀门（显示在 6.5左右）,不然调节黑色旋钮调节,使其在规模内；注：如果按此操纵显示的数是减小的,请先调整执行器的开关标的目的；②然后先按住“+”再同时按住“—”键,快开阀门.开展后不雅察显示应在95以内,不然调节黑色旋钮,使其在正常规模内,然后下按功效键确认；③先按住“—”再同时按住“+”键快关阀门,显示应在5到9之间,然后按下功效键确认；④初始化自动开始.⑤初始化的停止是自动出现的.RUN1 到RUN5 顺序出现在显示屏的下行.当初始化已全部完成时,出现如下显示：显示：下按功效键超出 5 秒,离开杆组态方法.接近5 秒后,软键显示将出现.松开功效键后,装置将在Manual 方法,按功效键将方法切换为AUTO,此时可以远控操纵.注：改动调整门的开关标的目的,需要调整定位器的7和38项,两项同时用“+”、“—”键更改,两项的设置必须要相同.。
