矿用隔爆型干式变压器

矿用隔爆干式变压器技术规范书型号KBSG-2002014年1月8日矿用隔爆干式变压器技术规范书一、设备型号矿用隔爆型干式变压器：KBSG-200 数量2台二、使用条件产品正常使用条件：1.海拔不超过1000m；2.环境温度：最高气温+40°C最高日平均气温+30°C最高年平均气温+20°C最低气温−5°C3.空气相对湿度不大于95%（+25°C时）；4.在有甲烷混合气体和煤尘且有爆炸危险的矿井中；5.无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境；6.无足以腐蚀金属和破坏绝缘的气体和蒸汽；7.无滴水的地方；8.电源电压的波形近似于正弦波；9.三相电源电压近似对称。

注：海拔超过1000m，则温升和绝缘水平应按有关规定的条款进行修正。

三、技术参数额定容量：100、200、315、400、500、630、800、1000、1250、1600、2000、2500、3150、4000（kVA）额定电压：一次电压 6000、10000（V）二次电压 400（380）、693（660）、1200（1140）、3450（3300）（V）额定频率：50 Hz相数：3相冷却方式：空气自冷（ANAN）绝缘材料耐热等级：H级技术性能数据和联结组标号：见表1、表2：绝缘水平：按表3执行。

温升限值：变压器在正常使用条件下运行，其绕组及铁心表面的温升不超过表4的规定。

表1表3 绝缘水平表4 温升限值四、吊运和安放1.箱体上吊拌供整体起吊用，四个吊拌必须同时使用，起吊时钢丝绳与垂直线的夹角不得大于30°，钢丝绳的吨位应满足起吊重量的要求。

2.箱体底部的拖撬及拖撬两端的拉钩孔可供拖动用。

3.如果具体情况需要，可在拖撬下安装小车，轨距有600mm和900mm两种规格供选用。

4.在作业现场安放时，设备的倾斜度应小于15°。

五、投运前的检查设备在投入运行前应进行严格的检查：1.查看外观有无严重碰撞、划伤的痕迹和变形等伤害。

矿用隔爆型干式变压器引言随着现代矿山设备的不断发展，对电力设备的要求也越来越高。

矿用隔爆型干式变压器作为一种新型的变压器产品，具备了防爆、隔热、免维护等特点，逐渐得到了矿山企业的关注和使用。

本文将介绍矿用隔爆型干式变压器的特点、结构、工作原理以及适用场景等内容。

特点矿用隔爆型干式变压器具有以下特点：1.防爆性能好：采用特殊材料和工艺，使得设备在矿山环境中能够抵御火花、水、湿气等可能导致爆炸的因素。

2.隔热性能优异：干式变压器的绕组和铁芯之间使用隔热材料，能够有效阻止热量传导，提高设备的工作效率。

3.节能环保：由于干式变压器不需要使用冷却剂，可避免漏油现象，减少了能源的浪费，同时也不会对环境造成污染。

4.维护简单：无需定期更换绝缘油，也免去了对油箱、油管等部件的日常维护工作，降低了设备的运维成本。

结构矿用隔爆型干式变压器的结构主要分为绕组、铁芯和外壳三个部分。

绕组绕组是变压器的关键部位，主要由高压绕组、低压绕组和与之对应的绝缘结构组成。

绕组使用高温绝缘材料进行绝缘处理，以提高设备的耐热性。

铁芯铁芯是变压器的磁路部分，起到承载磁场和传导磁能的作用。

矿用隔爆型干式变压器采用高导磁性材料制成的铁芯，能够有效减小磁损耗，提高变压器的能效。

外壳外壳是保护变压器内部部件和防护设备的重要部分。

矿用隔爆型干式变压器的外壳采用特殊材料制成，具有防爆和防水性能，确保变压器在矿山恶劣环境中的安全运行。

工作原理矿用隔爆型干式变压器的工作原理基本与普通干式变压器相同。

当交流电源输入时，通过高压绕组和低压绕组之间的磁耦合作用，将电网的高电压转变为用户所需要的低电压。

同时，通过变压器的铁芯，实现电能的传导和分配。

而矿用隔爆型干式变压器在工作时还能抵御矿山环境中产生的可能引发爆炸的因素，确保设备的安全稳定运行。

适用场景矿用隔爆型干式变压器广泛应用于各类矿山设备，特别适用于以下场景：1.煤矿井下及矿井地面设备供电。

2.冶炼、化工等重工业场所的电力输配系统。

一、总则1、本使用说明书适用于KBSG系列矿用隔爆型干式变压器（以下简称：干式变压器）其容量为100、200、315、500、630 千伏安，电压级次为6（10）千伏，频率为50赫兹，专供矿井电力输送及作综合机械化采煤电源之用。

2、KBSG系列矿用隔爆型干式变压器，可在以下使用条件以及额定容量下连续长期工作。

1）、海拔高度不超过1000米；2）、周围环境温度不高于35ºC；3）、周围空气相对湿度不大于95％（＋25ºC时）；4）、在有甲烷混合气体或煤尘爆炸危险的矿井中；5）、在无强烈颠簸震动以及与垂直面的倾斜度不超过15º的环境中；6）、在无足以腐蚀金属和破坏绝缘的气体及蒸汽环境中；7）、无滴水地方。

二、型号及含义3、KBSG系列矿用隔爆型干式变压器标志举例：额定容量500千伏安，高压电压级次为10千伏的矿用隔爆型干式变压，应标志成KBSG－500／10，即：三、技术参数KBSG系列矿用隔爆型干式变压器额定性能数据见表1、表2。

1、一次额定电压为6000V的干式变压器额定性能数据见表1的规定。

表12、一次额定电压为10000V的干式变压器额定性能数据按表2的规定。

3、干式变压器各部位电气绝缘强度应能承受表3规定的工频耐压试验而无损伤（试验中不包括电子及保护器件）。

4、干式变压器运行中允许温度应按设置在变压器箱壳上部空腔内的热敏元件显示温度来检查，其允许温度不得超过140ºC。

四、结构概述5、干式变压器箱体均由钢板焊制而成，主体侧面采用瓦楞钢板结构以增加散热面。

6、干式变压器的高压线经由高压电缆引入装置，引入高压接线盒。

低压线经低压电缆引出装置（可用1200V／95mm2及以下矿用电缆配合使用）引出低压接线盒，可见图1－1矿用隔爆型干式变压器外型图。

7、控制线（包括超温信号装置）由低压接线盒上的控制接线嘴引出。

8、干式变压器高压侧设急停按钮，紧急情况按急停按钮能切断上一级高压电源。

矿用隔爆型移动变电站保护系统一、概述目前在我们矿区综采工作面使用的国产矿用隔爆型移动变电站主要是KBSGZY型系列，主要包括KBSGZY-1600KVA、KBSGZY-2000KVA、KBSGZY-3150KVA，及目前国内最大型的KBSGZY-4000KVA，由矿用隔爆型高压真空配电装置、隔爆型低压侧保护箱和隔爆型干式变压器等组成。

二、矿用隔爆型干式变压器1、型号：KBSGZY口－口/ 口其中：KB表示矿用隔爆型；S表示三相；G表示干式；Z表示组合式；Y表示移动式；口若为T表示圆筒式外壳、长方形外壳无此代号；口/口表示额定容量（KVA）/高压器高压侧额定电压（KV）。

2、主要技术参数此处以KBSGZY-2000KVA/10KV/3.3KV为例额定容量：2000KVA高压额定电压：10±5%KV低压额定电压：3450V连接组别号：Yy0、空载损耗：4500W负载损耗：9700W短路阻抗： 5.0%空载电流：0.7%耐温等级：H冷却方式：空气自然冷却变电站总重：9300kg3、使用环境条件(1)海拔不超过1000米；(2)环境温度：最高气温≤+40℃，最高日平均气温≤30℃，最高年平均气温+20℃，最低气温-20℃；(3)空气相对湿度不超过95%(+25℃时)；(4)在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；(5)无强烈颠簸、震动和与垂直面倾斜度不超过15°的环境(6)无足以腐蚀金属和破坏绝缘的气体和蒸汽；(7)无滴水的地方；(8)电源电压的波形近似于正弦波。

三、PBG1系列矿用隔爆型高压真空配电装置1、用途主要用于具有爆炸性气体及粉尘的煤矿井下，在交流50Hz额定电压10kV额定电流630（400、200、100、50）A的线路中，作为供电系统的总开关或分支开关，也可作为大容量电动机不频繁起动之用。

2、特点1）分体隔离开关及直压式触头设计，动热稳定性能好。

2）全功能数字化保护。

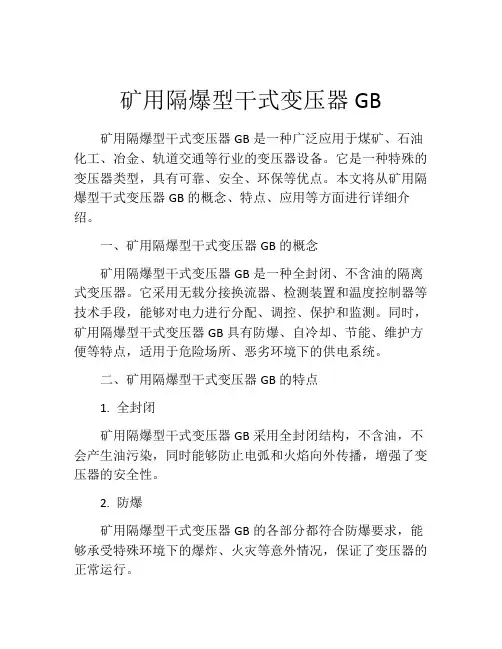

矿用隔爆型干式变压器GB矿用隔爆型干式变压器GB是一种广泛应用于煤矿、石油化工、冶金、轨道交通等行业的变压器设备。

它是一种特殊的变压器类型，具有可靠、安全、环保等优点。

本文将从矿用隔爆型干式变压器GB的概念、特点、应用等方面进行详细介绍。

一、矿用隔爆型干式变压器GB的概念矿用隔爆型干式变压器GB是一种全封闭、不含油的隔离式变压器。

它采用无载分接换流器、检测装置和温度控制器等技术手段，能够对电力进行分配、调控、保护和监测。

同时，矿用隔爆型干式变压器GB具有防爆、自冷却、节能、维护方便等特点，适用于危险场所、恶劣环境下的供电系统。

二、矿用隔爆型干式变压器GB的特点1. 全封闭矿用隔爆型干式变压器GB采用全封闭结构，不含油，不会产生油污染，同时能够防止电弧和火焰向外传播，增强了变压器的安全性。

2. 防爆矿用隔爆型干式变压器GB的各部分都符合防爆要求，能够承受特殊环境下的爆炸、火灾等意外情况，保证了变压器的正常运行。

3. 自冷却矿用隔爆型干式变压器GB的冷却方式采用自然风冷却，不需要外部辅助散热器，具有省电、无噪音等优点。

4. 环保矿用隔爆型干式变压器GB不含油，不会污染环境，符合环保要求。

5. 维护方便矿用隔爆型干式变压器GB的结构简单，维护方便，并且不需要大量的运行成本，节省了人力和物力资源。

三、矿用隔爆型干式变压器GB的应用矿用隔爆型干式变压器GB广泛应用于煤矿、石油化工、冶金、轨道交通等行业，是这些行业中电力设备中必不可少的一部分。

具体应用方面包括：1. 煤矿煤矿作为一个典型的危险场所，需要使用防爆电气设备。

矿用隔爆型干式变压器GB正是承担了这一重要的角色，它为煤矿提供了可靠、安全的电源保障。

2. 石油化工石油化工行业的操作环境往往是比较特殊的。

矿用隔爆型干式变压器GB能够适应这种特殊环境，为石油化工行业提供了安全、可靠的电力设备保障。

3. 冶金冶金行业对电力的需求较大，变压器作为电力设备的重要组成部分，能够满足冶金行业的需求。

矿用隔爆型干式变压器技术要求一、设备使用环境1、环境温度：上限+40°C ,下限-5°C2、海拔高度：1300m3、周围空气相对温度不大于90%（25°C时）4、在矿井井下有甲烷混合气体和煤尘，且有爆炸危险的环境中5、在无强烈颠簸、震动和与垂直面的倾斜度不超过15度的环境中6、在无足以腐蚀金属和破坏绝缘的气体及蒸汽的环境中二、主要技术参数：1、规格：KBSG-630/10 630KVA型矿用隔爆干式变压器2、额定容量630Kva2、额定电压：高压：10KV±5%低压：0.69V频率50HZ3、空载损耗：2000W4、短路损耗：4100W5、阻抗电压：4%6、空载电流：1.5%7、高压分接：5%8、额定频率：50HZ9、轨距：600mm （轮对要求是带铜套的）10、冷却方式：ANAN11、绝缘等级：H级绝缘12、移动变电站高低压侧保护齐全，高低压连锁可靠。

13、技术资料及各种证件齐全三、供货范围变压器设备本体及配套元器件四、执行标准设备的设计和制造应符合现行的中国最新版国家标准（GB）或国际电工委员会（IEC）标准五、技术资料1、技术资料范围1）、供货项目清单2）、安装使用说明书以上所供技术资料应能够满足工程设计、安装、操作和维修的需要。

2、技术资料数量：6套。

3、技术资料交付时间卖方在合同签订后7日内提供满足设计需要的技术资料，其它技术资料在合同签订后30日内提供完毕。

并以特快专递，所供技术资料均需加盖技术部门印章。

4、性能试验及检验报告文件1）、产品分项和综合试验数据及报告2）、重要零部件材质的检测试验报告3）、该产品执行的国际或国家标准4）、文件数量：2套，发货时随机附带一套，5、对于其它没有列入合同技术资料清单，确是工程所必需的文件和资料，一经提出，卖方也应及时免费提供。

六、附招标货物清单。

KBSG矿用隔爆型干式变压器使用说明
1.变压器安装：
(1)选择合适的安装位置，确保周围空气流通，并保持清洁；
(2)变压器应放置在坚固的基础上，确保其水平稳定；
(3)安装前应进行检查，确保无损坏和松动；
(4)安装时应保持变压器与其他设备的距离，以确保散热良好；
(5)安装完毕后应进行接地，确保安全可靠。

2.变压器运行：
(1)在投入运行前，应检查各项连接是否牢固，绝缘是否良好；
(2)在运行过程中应定期检查变压器的运行情况，确保其正常工作；
(3)变压器的额定电压、额定容量等参数不得超过其设计要求；
(4)当发现异常情况，如噪音过大、温度升高等，应立即停机检修；
(5)在停机维护时，应切断电源并进行全面检查、清洁。

3.清洁与维护：
(1)定期清洁变压器外壳，以保持其表面干净；
(2)定期清洁风道、散热片等散热部件，以确保散热良好；
(3)定期检查变压器周围环境是否存在尘土、杂物等，及时清理；
(4)在变压器停机维护时，应检查绝缘性能，并进行必要的维护；
(5)定期检查接地线路，保持其正常连接。

4.安全注意事项：
(1)使用人员应具备相应的电气知识和技能，确保操作安全；
(2)禁止在变压器周围存放易燃、易爆物品；
(3)禁止在变压器上放置重物或进行强烈振动；
(4)禁止接入超过变压器额定容量的负荷；
(5)当发生火灾、漏电等紧急情况时，应立即切断电源并采取相应的应急措施。

总之，在使用KBSG矿用隔爆型干式变压器时，需要注意安装位置、设备连接、运行参数、定期维护等方面。

只有在符合使用要求的情况下，才能保证变压器的正常运行和使用安全。

产品特点
KBSG矿用隔爆型干式变压器符合GB8286—2005《矿用隔爆型移动变电站》标准的要求。

绝缘材料热稳定性好，采用H 级或
C级绝缘，冷却方式采用ANAN，适用于有甲烷混合气体和煤尘，且有爆炸危险的矿井、矿山、隧道等环境，也适用于不足以腐
蚀金属和破坏绝缘的气体及蒸汽环境中。

在额定频率为50Hz，一次侧电压为6kV或10kV、中性点不接地的三相电力系统中运行，
为使用环境中的各种动力设备和各种用电装置提供电源。

使用环境和工作条件
1、安装高度不超过海拔1000m，特殊环境另作说明：
2、环境温度：
最高气温+40℃；
最热月平均气温+30℃；
最热月平均气温+20℃；
最低气温-5℃。

3、周围空气相对湿度不大于95%(+25℃时)；
4、在有甲烷混合气体和煤尘，且有爆炸危险的矿井中；
5、无强烈颠簸、震动和垂直面的倾斜度不超过15°的环境中；
6、无足以腐蚀金属和破坏绝缘的气体和蒸汽；
7、无滴水的场所；
8、电源电压的波形近似于正弦波；
9、三相电源电压近似对称。

( 超出本条件规定时，请另行说明 )
型号含义
产品标准
GB 8286-2005 GB3836-2000 GB/T 10228-1997 GB6450-1986
注：以上数据仅供参考，移动变电站的外形尺寸根据开关不同而不同。

KBSG2-T 系列矿用隔爆型干式变压器KBSGZY2-T 系列矿用隔爆型移动变电站操作规程一、技术特性1、额定容量：100、200、315、400、500、630、800、1000、1250 、1600、2000、2500、3150、4000 kVA2、额定电压：一次额定电压：6000±5％、10000±5％ V二次额定电压：400（380）、693（660）、1200（1140）、3450（3300）V3、额定频率：50 Hz4、相数：3相5、冷却方式：空气自冷（ANAN）6、绝缘等级：H级（3150、4000KVA为C级）7、绝缘水平：按表 1 执行。

8、温升限值：变压器在正常使用条件下运行，其绕组及铁心表面的温升不超过表 2 的规定。

表2 温升限值二、操作规程1、操作人员应熟悉移变的性能、操作方法、供电系统、运行方式，作到停送电安全、准确、及时。

2、停送电必须有计划（事故例外），停电时必须按批准时间停电，并告知用电单位和调度，同样送电时必须通知用电单位和调度，确保安全。

3、停电操作⑴操作高压设备，必须穿戴与其电压等级相符的绝缘靴、绝缘手套。

⑵停移变严禁直接拉高压隔离开关，应先分断断路器。

具体方法是直接按高、低压电分、自检按钮，或者按高压头的手动分闸按钮，使断路器断开，在确认断路器断开后，然后把高压隔离开关操作手柄拉到接地位置并可靠闭锁。

严禁在断路器没分断情况下拉高压隔离开关，造成高压隔离开关弧光短路烧毁。

⑶停电完毕，在高压隔离操作手柄上挂“有人工作，严禁合闸”标志牌。

严格执行“谁停谁送”原则。

4、送电操作⑴接调度或上级领导指令，通知用电单位然后方可送电。

⑵移变送电应先把高压隔离开关操作手柄拉到合闸位置，然后按高低压保护箱复位按钮，复位正常后，按电合按钮或手动送电，送电后观察移变运行是否正常，确保运行正常。

⑶当按高低压复位按钮不能复位时，应查清原因，不得顶住试验、复位按钮强行送电，以免事故扩大。

矿用隔爆型干式变压器一、整机照片（中电电气集团有限公司生产的KBSG2－T－630/6，630KVA。

KBSG2－T－500/6，500KVA）二、概述：矿用干式变压器具有隔爆型结构，因此它可用于有煤尘和瓦斯爆炸危险的矿井中，作为低压动力设备的电源。

它也是综采工作面和掘进工作面的总电源。

是移动变电站重要组成部分。

三、干式变压器的性能和技术参数下面以中电（CEET）电气集团有限公司生产的KBSG2－T－630/6，630KVA容量的矿用隔爆型干式变压器为例，说明一下它的部分技术参数；KBSG2－T－630/6型干式变压器的技术参数：型号：KBSG2－T－630/6额定容量：630KVA产品标准：GB8286－1996绝缘等级：H防爆标志：ExdI冷却方式：ANAN绝缘水平：LI40 AC20/AC5短路阻抗：4.69％（145℃）变压器器身质量：2297㎏变压器总质量：3234㎏额定电压：高压6000伏，低压1200伏/693伏额定电流：高压60.6安，低压303.1安/525安防爆合格证号：CMEXC 2042451安全标志号：20044684产品代号：IZB.720.4011出厂日期：2006年7月四、结构和工作原理1、它的铁芯采用低损耗的冷轧硅钢片。

线圈为铜线绕制的圆筒式结构。

它的外壳呈圆柱形，两端各有外端盖，打开外端盖后，分别内有高、低压接线柱，接入电缆后可在通过电缆处密封（隔爆密封胶圈），并有压紧装置。

圆筒型外壳上焊有托架，装在特制的下车上，方便于运输和移动。

外壳和托架上均有接地螺栓，供连接接地线使用。

可安装在巷道中的轨道上，无需专门硐室；一次侧绕组上有分接头；变压器绝缘等级为H级，长期工作温度为180℃，内部装有温度继电器WJ,采用空气自冷式散热。

型号的含义：KBSG□—□ / □K—矿用，B—隔爆，S—三相，G—干式，□—更新升级序号，□ / □—容量（KVA）/高压侧额定电压(KV) 常用的干式变压器有沈穗变压器厂的KBSGT－500/6, 500KVA。

矿用隔爆型移动变电站结构和用法矿用隔爆型移动变电站是一种可移动的成套供，变电装置，他适用于有瓦斯，煤尘等有爆炸危险的矿井中使用，能够将高压6KV,10KV电源转换成煤矿井下所需的点源向综合机械化采掘工作面供电。

由于采掘工作面的用电量随着采掘机械容量的增加而不断的增大，为了缩短低压的供电距离，减少电能损耗，保证供电质量，在煤矿井下常采用移动变电站，将高压深入工作面附近，并随工作面的推进而移动。

隔爆型干式变压器干式变压器有两种，一种是上盖开启式隔爆结构，另一种是两端开启式结构，它由内部器生，瓦楞箱体，高低压侧端盖及接线盒，分解变换法兰盒组成。

二型号含义移动变电站常用型号有KBSGZY KBSGZY/T和KSGJY型其中K/矿用B/隔爆S/三相G/干式Z/组合式Y/移动1 我们大队采用的是KBSGZY6/630 500 315KV A2 隔爆变压器的高压侧采用KBG/200A/6型高压负荷开关，低压侧采用KBZ16/630/1140型隔爆低压馈电开关，具有漏电闭锁，过载短路欠压等保护性能。

3 当移动变电站低压供电发生过载短路漏电等故障时，靠切断低压侧开关实现保护，高压侧负荷开关基本上制作隔离开关。

4 高压负荷开关带过载，短路保护，低压侧配置低压馈电开关。

5 当移动变电站低压供电发生过载，短路，漏电故障时均反馈到高压侧，靠切断高压配电装置来实现保护。

，低压侧安装配电保护器相。

三低压馈电开关1辅助回路辅助回路是实现对低压回路的保护和检测的，低压断路器中除设有和高压开关中功能一样的互感器，欠压脱扣线圈，低气压传感器和过负荷保护外，还设有高灵漏电保护和相敏保护。

漏电闭锁采用的是附加直流电源保护原理，当低压开关相中的隔离开关闭合而断路器未闭合是，该漏电继电器监视电网对地绝缘电阻，当配电线路发生漏电时，绝缘电阻下降，直流监测回路电流增加，使漏电继电器动作，其接点断开欠压托扣线圈，断路器因托扣无法合闸从而实现漏电闭锁。

矿用隔爆型干式变压器物理构造其包含：矿用变压器主体，高压侧进线端高压头（用于操控高压侧进线端的通断，设有维护电路）和低压侧出线端的低压头（用于操控低压侧进线端的通断，设有维护电路）批改本段绝缘固体绝缘。

环氧树脂浇注干式变压器的固体绝要素浇注树脂+树脂浸渍资料（如玻璃纤维、薄膜等）构成。

首要有绕组内绝缘（如匝绝缘）、分段层式绕组的段间绝缘以及绕组和引线的绝缘等有些选用固体绝缘，如图中A所示，固体绝缘最严峻的是在浇注件中呈现空穴或许作业中呈现开裂而致使有些放电，然后致使绝缘的长时刻老化致使击穿。

复合绝缘。

（空气+固体）首要有凹凸压绕组间的绝缘、高压绕组对铁芯的绝缘（对地绝缘）以及高压绕组与绕压绕组间的绝缘（相间绝缘）等有些为复合绝缘，如图中B所示，实质上它恰当于油浸式变压器的主绝缘，空气与环氧树脂的介电常数比为1:3.5摆布，因而效果于空气空位中的场强将高于环氧树脂，可是环氧树脂的耐电强度又大大高出于空气所以全体的绝缘强度将取决于空气空位。

沿面绝缘。

沿面绝缘纸浇注外表的端子之间，以及浇注绕组与支撑绝缘件的外表之间的绝缘，如图中C所示，沿面绝缘的疑问首要是沿面放电，这时外表的污秽及吸潮对其都有很大的影响。

耐热等级矿用干式变压器的容量一般有4千伏安和2.5千伏安两种，专为电钻、照明、信号等设备供电。

它的进出线是电缆经过出线套引出的。

原边的电压有380伏、660伏两种；副边电压一般为133伏。

容量在100千伏安以上的隔爆型变压器常与隔爆型开关箱组构成隔爆型成套移动变电所。

其输出电压有400伏，690伏和1200伏,以满意矿井用电设备的需求。

为了习气坑道运送，央求变压器构造高度要低。

这么，铁柱直径能够偏大些,一般运用冷轧硅钢片。

100千伏安及以上者一般为H级绝缘。

矿用隔爆型干式变压器技术要求一、型号及数量型号：KSGB-500/6/1140（660）数量：1台二、技术要求1、变压器矿用隔爆型，具有煤安标志，防爆性能符合《煤矿安全规程》（2011年版）行业标准的有关要求；2、额定电压：输入线电压6300V，输出线电压660V／1140V3、额定容量：500KV A4、相数：三相5、频率：50HZ6、线圈连接组：Y,yo/Yd117、绝缘等级：H三、质量保证及总体性能要求1、能保证在海拔高度3000米，周围环境温度为-5～40℃，空气相对湿度不大于95％（+25℃时）的环境下连续可靠使用。

2、变压器全部为桔红色。

3、乙方生产制造的变压器必须进行电气性能试验，各项试验结果应符合相关规定；所有隔爆结合面无损伤锈蚀现象，所有法兰接合面的隔爆间隙符合国标；所有电气连接件接触良好、可靠；各零部件均须检验、测试，符合国家规定的质量标准；4、高低压侧接线室内的接线柱布局合理，爬电距离符合要求；5、线圈连接组调节抽头、电压分接开关应设置在便于调整的位置，并设置专门的窗口。

6、质保期为18个月或安装调试投入运行后12个月，到货后，乙方提供设备安装技术指导、调试及技术培训；7、质保期内，若设备发生故障，乙方必须在24小时内派工程技术人员进行维修调试，期间发生的材料、配件等费用由乙方全部承担，若乙方不能及时对出现故障的开关进行维修，影响甲方生产的，由乙方赔偿甲方的经济损失。

四、资料及备件设备煤安标志、防爆合格证、出厂合格证、出厂检验报告齐全，每台变压器带使用说明书2份、出厂检验报告1份。

五、其它约定事项：1、交货地点：甲方使用地点（天祝煤业公司）。

2、交货时间：按商务合同规定的时间交货。

窑街煤电集团公司机电动力部：窑街煤电集团公司科研设计院：天祝煤业公司主管经理：天祝煤业公司机电运输部：二0一五年三月二十三日。

矿用隔爆型干式变压器主要技术参数一、规格型号KBSG-500/6/1.2-0.693二、主要技术参数额定容量：500kV A；额定电压：高压6kV±5%，低压1.2/0.693kV；相数：3相；频率：50Hz；联结组标号：Yy0(d11)；绝缘耐热等级: H级；空载损耗：1500 W；负载损耗：3100W；空载电流：1.5%；短路阻抗：4.0%；轨距：600mm。

三、结构概述产品采用H级绝缘系统。

500kVA产品的壳体采用两端开盖结构。

壳体的两侧为波纹压型结构，有效增强了产品的散热性能和机械强度。

(1)铁心产品的铁心采用30Z130优质晶粒取向冷轧硅钢片，45°全斜接、无冲孔、三接缝叠积结构。

铁心端面涂刷有机硅绝缘固化漆，心柱采用H级半干性玻璃粘带绑扎，拉螺杆压钉压紧结构，从而有效降低产品的空载损耗和噪声。

(2)线圈产品的线圈采用圆筒式结构。

高低压线圈采用紧绕工艺，线圈内部设有纵向气道，可赋予线圈强大的散热性能。

线圈导线采用美国杜邦公司生产的H级绝缘等级的NOMEX-410纸包无氧扁铜线。

为加强产品的绝缘性能和机械强度，提高“三防”能力，线圈采用了真空压力浸漆工艺，浸渍漆通过了UL认证。

(3)器身绝缘及装配本次投标产品的器身经过了三次浸漆绝缘处理，最后在整个器身的表面覆盖一层H级防潮瓷漆，使其具有良好的“三防”性能。

(4)高低压引线高压引线采用电缆引出，高压侧电缆进线采用弯头电缆连接器；低压引线采用加包绝缘的铜母线引。

四、主要原材料使用说明4.1 晶粒取向冷轧硅钢片产品的铁心材料采用日本新日铁公司生产的30Z110晶粒取向冷轧硅钢片。

在1.7T、50Hz时其铁损为1.25W/kg。

该硅钢片平整度好，表面绝缘漆膜均匀。

4.2 NZB-0.3纸包无氧扁铜线产品的导线采用上海铜业有限公司生产的无氧扁铜线，其电阻率(ρ-6Ω²mm)≤0.02097。

为了进一步提高绕组的抗短路能力，我公司采用75/10了“半硬”无氧铜导线进行线圈的绕制。

供货范围、技术规格、参数与要求一、货物需求一览表二、矿用隔爆型干式变压器使用环境*（1）最高气温：40℃。

*（2）最热月平均温度30℃。

*（3）最高年平均气温28℃。

*（4）最低气温-30℃。

（5）空气相对湿度不大于95%(25℃时)。

*（6）有瓦斯和煤尘且有爆炸危险的场所。

三、矿用隔爆型干式变压器技术参数*（1）一次电压等级：10KV。

*（2）二次电压等级：1200V/693V（可调）。

（3）额定频率:5OHz。

（4）相数：三相。

*（5）绝缘材料耐热等级：H级。

（6）冷却方式：ANAN（自然空气冷却）。

*（7）连接方式：Yy0(d11)。

*（8）一次绕组分接档数：3档位。

（9）尺寸：（长×宽×高）：4160mm×1060mm×1615mm（10）重量：6270kg四、矿用隔爆型干式变压器技术要求（1）矿用隔爆型干式变压器必须符合下列标准：1.GB3836.1-2010《爆炸性环境第1部分：设备通用要求》。

2.GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保扩的设备。

3.GB3836.3-2010《爆炸性环境第3部分：由増安型“e”保护的设备。

4.GB8286-2005《矿用隔爆型移动变电站》。

5.Q/ZCSB003-2014《矿用隔爆型干式变压器》。

（2）防爆型式：矿用隔爆型。

（3）防爆标志： ExdIMb。

（4）安全标志：MA。

（5）生产许可标志：QS生产许可。

（6）安全警示：干式变压器壳体上部的高、低压电压调节窗口均设有“严禁带电开盖”的警示标志。

（7）高、低压调节窗口均设在便于操作的位置。

（8）产品必须进行工频耐压试验，其工频耐压试验应无击穿或闪终现象。

并提供其试验合格证书。

（9）安装期间厂家人员到场调试和培训。
