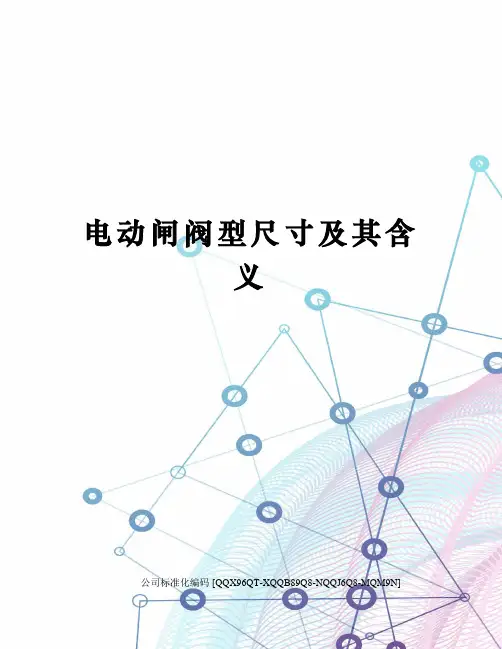

电动闸阀型尺寸及其含
义
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
电动闸阀型号尺寸及其含义
电动闸阀是通过电动执行器来控制的一种阀门，简单的说就是智能闸阀，电动闸阀的性能稳定，密封性相对较好，如果想选择自控阀门，那么电动闸阀将会是理想的选择。
电动闸阀型号含义：
电动闸阀的型号可以分为好几种，不同型号的电动闸阀其含义即不同。
如良赞Z941H-25C DN250电动闸阀型号含义表示如下：
Z-代表为闸阀的闸字的首字母的简称。
也就是代表闸阀。
9-就是我们驱动方式为电动。
也就是我们俗称的电装或者电动头。
4-说明它的连接为方式为法兰。
1-我们专业名称叫：明杆契式单闸阀。
通俗说法角：刚性闸板，单闸板。
H-密封圈为：合金密封面，密封圈或衬里为Cr13系列不锈钢。
25-指的是闸阀所需要的压力为25公斤。
C-主体闸阀为WCB铸钢(也叫碳钢)
DN250-阀门口径为250，可以简单来理解就是阀门的大小。
电动闸阀型号尺寸：。
闸阀规格型号的含义
【原创版】
目录
1.闸阀的定义和作用
2.闸阀规格型号的构成
3.闸阀规格型号中各个部分的含义
4.闸阀规格型号的选择与应用
正文
一、闸阀的定义和作用
闸阀是一种常用的阀门，主要用于管道中截断或接通流体介质。
它具有结构简单、密封性能好、操作方便等特点，广泛应用于石油、化工、冶金、建筑等各个领域。
二、闸阀规格型号的构成
闸阀的规格型号由数字和字母组成，通常表示为“DNXX-XX”。
其中，DN 表示公称直径，XX 表示公称压力，另一个 XX 表示阀体材料。
三、闸阀规格型号中各个部分的含义
1.DN：表示闸阀的公称直径，单位为毫米（mm）。
它是阀门流通通道的规格，决定了阀门的流量和尺寸。
2.XX：表示闸阀的公称压力，单位为兆帕（MPa）。
它是阀门能够承受的最大压力，决定了阀门的使用范围和安全性能。
3.阀体材料：表示闸阀阀体的材料，如铸铁、碳钢、不锈钢等。
不同的阀体材料具有不同的性能和适用范围，可根据实际工况选择。
四、闸阀规格型号的选择与应用
选择合适的闸阀规格型号，需要根据管道的公称直径、公称压力和介
质特性等因素进行综合考虑。
在实际应用中，应根据工程设计要求，参照相关标准和规范，确保闸阀的性能和质量满足使用需求。

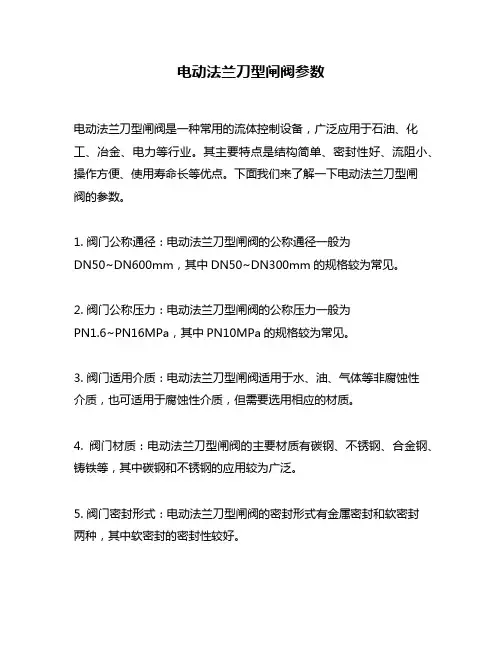

电动法兰刀型闸阀参数
电动法兰刀型闸阀是一种常用的流体控制设备，广泛应用于石油、化工、冶金、电力等行业。
其主要特点是结构简单、密封性好、流阻小、操作方便、使用寿命长等优点。
下面我们来了解一下电动法兰刀型闸
阀的参数。
1. 阀门公称通径：电动法兰刀型闸阀的公称通径一般为
DN50~DN600mm，其中DN50~DN300mm的规格较为常见。
2. 阀门公称压力：电动法兰刀型闸阀的公称压力一般为
PN1.6~PN16MPa，其中PN10MPa的规格较为常见。
3. 阀门适用介质：电动法兰刀型闸阀适用于水、油、气体等非腐蚀性
介质，也可适用于腐蚀性介质，但需要选用相应的材质。
4. 阀门材质：电动法兰刀型闸阀的主要材质有碳钢、不锈钢、合金钢、铸铁等，其中碳钢和不锈钢的应用较为广泛。
5. 阀门密封形式：电动法兰刀型闸阀的密封形式有金属密封和软密封
两种，其中软密封的密封性较好。
6. 阀门执行机构：电动法兰刀型闸阀的执行机构一般为电动执行器，也可选用气动执行器或手动装置。
7. 阀门操作方式：电动法兰刀型闸阀的操作方式有手动、电动、气动三种，其中电动操作方式最为常见。
8. 阀门连接方式：电动法兰刀型闸阀的连接方式为法兰连接，其法兰标准一般为GB、JB、HG、ANSI、DIN等。
9. 阀门结构形式：电动法兰刀型闸阀的结构形式有单闸板、双闸板、弹性座封闸板等，其中双闸板结构形式的使用较为广泛。
总之，电动法兰刀型闸阀的参数是多方面的，不同的参数对于不同的使用场合有着不同的要求。
在选购电动法兰刀型闸阀时，需要根据实际情况进行综合考虑，选择适合自己的产品。
国标闸阀型号表示方法
国标闸阀型号表示方法是标准化的命名规则，用于区分不同规格的闸阀。
根据
国标闸阀型号表示方法，闸阀的型号一般由字母和数字组成。
首先，字母部分表示阀门的结构形式和功能特点。
常见的字母表示如下：
1. Z：表示闸阀；
2. Y：表示蜗轮传动闸阀；
3. Q：表示蜗杆传动闸阀；
4. X：表示关闭体为平板型闸阀；
5. H：表示高温用闸阀。
接着，数字部分表示闸阀的规格和尺寸。
一般来说，数字越大，表示闸阀的规
格越大。
其中，数值1-20表示对应的闸阀规格，例如1表示DN50，2表示DN65，3表示DN80，以此类推。
除了以上规范的字母和数字，闸阀型号中还可能包含一些特殊符号或附加信息，用于表示特殊的功能要求或技术要求。
例如，一个闸阀型号为Z45表示：这是一种闸阀，规格为DN450。
总之，国标闸阀型号表示方法通过字母和数字的组合，准确描述了闸阀的结构
形式、功能特点和规格尺寸，为用户选择和使用闸阀提供了方便。

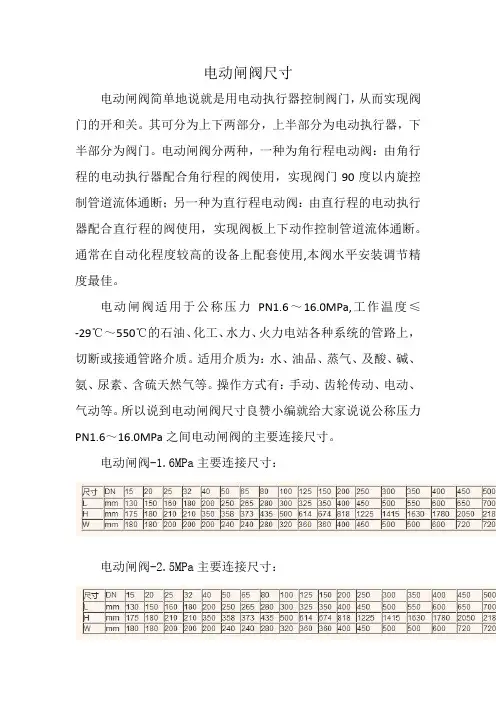

电动闸阀尺寸电动闸阀简单地说就是用电动执行器控制阀门，从而实现阀门的开和关。
其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。
电动闸阀分两种，一种为角行程电动阀：由角行程的电动执行器配合角行程的阀使用，实现阀门90度以内旋控制管道流体通断；另一种为直行程电动阀：由直行程的电动执行器配合直行程的阀使用，实现阀板上下动作控制管道流体通断。
通常在自动化程度较高的设备上配套使用,本阀水平安装调节精度最佳。
电动闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。
适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
操作方式有：手动、齿轮传动、电动、气动等。
所以说到电动闸阀尺寸良赞小编就给大家说说公称压力PN1.6～16.0MPa之间电动闸阀的主要连接尺寸。
电动闸阀-1.6MPa主要连接尺寸：电动闸阀-2.5MPa主要连接尺寸：电动闸阀-4.0MPa主要连接尺寸：电动闸阀-6.4MPa主要连接尺寸：电动闸阀-10.0MPa主要连接尺寸：良赞电动闸阀结构与特点：1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
电动闸阀参数电动闸阀是一种常见的管道控制阀门，具有快速开关、灵活控制、安全可靠等特点，被广泛应用于工业、冶金、化工、造纸、制药等领域。
在选型和使用电动闸阀时，必须要了解一些基本的参数，以便根据实际需要进行选择和调整。
以下是电动闸阀的主要参数介绍。
一、结构参数1. 阀门直径：电动闸阀的阀门直径通常为DN50~DN2000mm，具体大小需根据管道直径、流量和工艺要求来确定。
2. 法兰标准：电动闸阀的法兰标准通常为GB/T9113.1、JB/T79.1等，也可以根据用户需求进行定制。
3. 阀杆轴承：电动闸阀的阀杆轴承通常为一次成型铸钢结构或不锈钢结构，杆与轴承配合间隙小，密封性好，使用寿命长。
4. 闸板材质：电动闸阀的闸板材质通常为铸钢、不锈钢、钛合金等，也可以根据工艺要求选择特殊材质。
二、执行机构参数1. 电机功率：电动闸阀的电机功率通常为0.25~30KW，具体大小需根据阀门直径、流量和工艺要求来确定。
2. 电源电压：电动闸阀的电源电压通常为AC220V、AC380V、DC24V等多种，也可以根据用户需求进行定制。
3. 执行器类型：电动闸阀的执行器类型通常为伺服电动、防爆电动、本体式电动等多种，也可以根据现场环境和操作要求进行选择。
4. 控制信号：电动闸阀的控制信号通常为开关、模拟、通讯等多种，可以实现手动控制、自动控制、远程控制等多种操作方式。
三、性能参数1. 密封等级：电动闸阀的密封等级通常为ANSI B16.104 VI、GB/T13927-92 V等，具有良好的密封性能，适用于高温、高压、腐蚀等恶劣工况。
2. 压力等级：电动闸阀的压力等级通常为PN6~PN100，也可以根据使用场合和工艺要求选择特殊等级。
3. 流量特性：电动闸阀的流量特性通常为直通式、角式、圆鼓式等多种，可根据流体性质和流量要求进行匹配。
4. 温度范围：电动闸阀的温度范围通常为-29℃~+680℃，也可以根据材质和密封要求选择特殊范围。

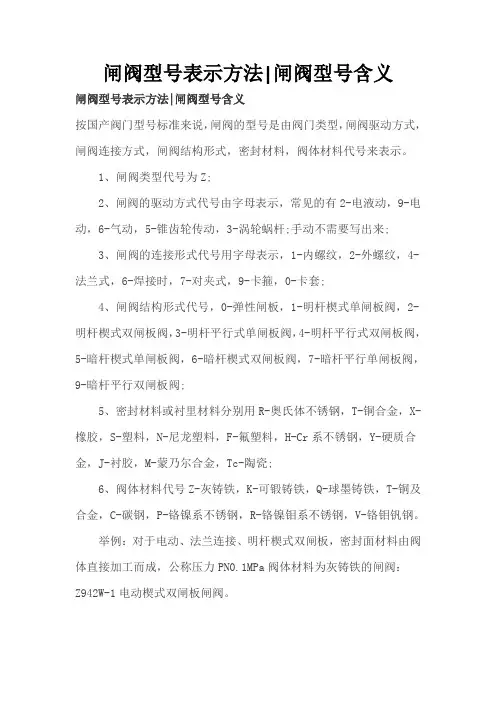

闸阀型号表示方法|闸阀型号含义
闸阀型号表示方法|闸阀型号含义
按国产阀门型号标准来说，闸阀的型号是由阀门类型，闸阀驱动方式，闸阀连接方式，闸阀结构形式，密封材料，阀体材料代号来表示。
1、闸阀类型代号为Z;
2、闸阀的驱动方式代号由字母表示，常见的有2-电液动，9-电动，6-气动，5-锥齿轮传动，3-涡轮蜗杆;手动不需要写出来;
3、闸阀的连接形式代号用字母表示，1-内螺纹，2-外螺纹，4-法兰式，6-焊接时，7-对夹式，9-卡箍，0-卡套;
4、闸阀结构形式代号，0-弹性闸板，1-明杆楔式单闸板阀，2-明杆楔式双闸板阀，3-明杆平行式单闸板阀，4-明杆平行式双闸板阀，5-暗杆楔式单闸板阀，6-暗杆楔式双闸板阀，7-暗杆平行单闸板阀，9-暗杆平行双闸板阀;
5、密封材料或衬里材料分别用R-奥氏体不锈钢，T-铜合金，X-橡胶，S-塑料，N-尼龙塑料，F-氟塑料，H-Cr系不锈钢，Y-硬质合金，J-衬胶，M-蒙乃尔合金，Tc-陶瓷;
6、阀体材料代号Z-灰铸铁，K-可锻铸铁，Q-球墨铸铁，T-铜及合金，C-碳钢，P-铬镍系不锈钢，R-铬镍钼系不锈钢，V-铬钼钒钢。
举例：对于电动、法兰连接、明杆楔式双闸板，密封面材料由阀体直接加工而成，公称压力PN0.1MPa阀体材料为灰铸铁的闸阀：
Z942W-1电动楔式双闸板闸阀。
阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。
（2）截止阀类型代号前加“W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。
（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。
2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。
防爆电动装置的阀门用9B表示，户外耐热式用9R表示。
3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 23 4 5——67通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
以下图为例：1、阀门类型代号：即： ZD 闸阀蝶阀J 截止阀A 安全阀L 节流阀H 止回阀和底阀S 蒸汽疏水阀Y 减压阀Q 球阀G 隔膜阀X 旋塞阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“ D”为低温阀门（低于－ 40℃）；代号前加“B ”为保温的阀门（带加热套）；防火型 F；缓闭型 H。
（2）截止阀类型代号前加“ W”，表示波纹管密封阀门。
（3）闸阀类型代号前加“ P”表示用于排渣系统阀门，加“ X ”或“ K ”为排渣用泥浆阀。
（4）在地下水用闸阀类型代号前加“ S”表示竖式安装，加“ W”表示卧式安装。
（5）在地下水用闸阀类型代号前加“ D1”、“ D2”表示短系列，加“ Q”表示球蝶阀，加“ S”表示用于地下管网蝶阀。
2、传动方式代号：即： 0电磁动 1 电磁 -液动 2 电-液动 3 蜗轮（蜗杆） 4 正齿轮5 锥齿轮6 气动7 液动8 气-液动9 电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用 6K 、7K 表示，常闭式用6B、7B 表示，气动带手动用6S 表示。
防爆电动装置的阀门用9B 表示，户外耐热式用9R 表示。
3、连接方式代号：即：1内螺纹 2 外螺纹4法兰式 6 焊接式7 对夹式8卡箍9 卡套4、结构形式代号阀门结构形式用 1 位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板 1 楔式单闸板 2 楔式双闸板3 平行式单闸板4 平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号123456789升降式阀瓣旋启式阀瓣升降式阀瓣节流蝶结构直通立式角式单瓣多瓣双瓣直流型式再循式流道结构结构结构结构结构式环式即： 1 直通式 2 升降立式 3 升降角式 6 旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即： 1 浮球直通式7 固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“ G”， 1 代表单杆微启， 2 代表单杆全启， 3 代表双杆微启， 4 代表双杆全启 .5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H 合金钢Y 硬质合金 F 氟塑料T 铜合金P N 尼龙塑料 B 锡基轴承合金（巴氏合金）Q C、 P 陶瓷、渗硼钢W 本体材质 ( 碳化钨硬质合金渗硼钢X 橡胶衬铅J 衬胶)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。
阀门型号通常表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。
1、阀门类型代号
当阀门还具有其它功能作用或带有其他特异结构时，在阀门类型代号前加注一个汉语拼音字母，按下表的规定。
2、传动方式
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。
3、连接形式
4、结构形式
阀门的结构形式用阿拉伯数字表示，按下表规定。
闸阀结构形式代号：
截止阀、节流阀和柱塞阀结构形式代号
球阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
止回阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
排污阀结构形式代号
五、密封副材料
六、公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。
七、阀体材料
PL50-1.6RF （其中PL是指板式平焊钢制管法兰50是指公称通径DN50 1.6是指公称压力PN1.6 RF是指法兰密封面型式是突面）。
闸阀规格型号的含义闸阀是一种常见的管道控制阀门，广泛应用于各种领域。
在选购闸阀时，不同的规格型号代表着不同的参数和性能，对于用户来说，了解这些规格型号的含义，可以帮助用户选择适合自己需求的闸阀。
本文将介绍闸阀规格型号的含义，以帮助用户更好地了解闸阀的性能和参数。
一、闸阀的分类闸阀按照结构形式可分为平板闸阀、弹性座封闸阀、硬密封闸阀等；按照驱动方式可分为手动闸阀、电动闸阀、气动闸阀等；按照使用场合可分为普通闸阀、高温闸阀、低温闸阀等。
二、闸阀规格型号的含义1. 闸阀公称压力闸阀公称压力是指闸阀在设计时所能承受的最大压力，单位为MPa。
公称压力是闸阀选择时最重要的参数之一，它决定了闸阀是否能够满足使用场合的要求。
一般来说，公称压力越高，闸阀的价格也越高。
2. 闸阀公称通径闸阀公称通径是指闸阀的管道口径大小，单位为mm。
公称通径是闸阀选择时另一个重要参数，它决定了闸阀的流量大小。
一般来说，公称通径越大，流量也越大。
3. 闸阀结构长度闸阀结构长度是指闸阀从进口法兰面到出口法兰面之间的长度，单位为mm。
结构长度是与管道连接有关的参数，它决定了闸阀在管道中占据的空间大小。
在选购时需要根据实际情况进行选择。
4. 闸阀法兰连接尺寸闸阀法兰连接尺寸是指闸阀与管道连接的法兰尺寸，包括进口法兰和出口法兰，单位为mm。
法兰连接尺寸是与管道连接有关的参数，需要根据实际情况进行选择。
5. 闸阀操作方式闸阀操作方式包括手动、电动、气动等方式。
手动操作方式是指通过手轮或手柄来控制闸板的开启和关闭；电动操作方式是指通过电机来控制闸板的开启和关闭；气动操作方式是指通过气动装置来控制闸板的开启和关闭。
操作方式是根据使用场合和需要进行选择的。
6. 闸板材质闸板材质是指制造闸板所使用的材料。
一般来说，常用的材料有铁、铜、不锈钢等。
材质的选择需要根据使用场合和介质进行选择。
7. 密封面材质密封面材质是指制造密封面所使用的材料。
一般来说，常用的材料有橡胶、聚四氟乙烯、金属等。
闸阀规格型号的含义摘要：一、闸阀基本概念及分类二、闸阀规格型号的组成及含义三、常见闸阀型号解析四、如何正确选择闸阀规格型号五、总结正文：闸阀是一种常见的工业阀门，主要用于切断或调节流体管道中的介质。
根据结构形式和驱动方式，闸阀可分为多种类型，如手动闸阀、气动闸阀、电动闸阀等。
在众多闸阀产品中，规格型号是衡量阀门性能和适用范围的重要指标。
那么，闸阀规格型号的含义是什么呢？下面我们来详细了解一下。
一、闸阀基本概念及分类闸阀是利用阀杆与阀板的垂直移动来实现开启和关闭的阀门。
根据阀杆的运动方向，闸阀可分为明杆闸阀和暗杆闸阀；根据阀门通径大小，可分为小口径闸阀、中口径闸阀和大口径闸阀等。
二、闸阀规格型号的组成及含义闸阀规格型号通常由以下几部分组成：1.阀门类型：如Z型闸阀、W型闸阀等；2.阀门材质：如铸铁闸阀、不锈钢闸阀等；3.阀门通径：如DN15、DN20等；4.阀门压力：如0.6MPa、1.0MPa等；5.驱动方式：如手动、气动、电动等；6.特殊功能：如保温闸阀、低温闸阀等。
以一款Z41H-16C手动闸阀为例，其含义为：Z表示闸阀类型，41表示阀杆形状，H表示阀体材质为铸铁，16表示阀门公称压力为1.6MPa，C表示阀门适用于淡水介质。
三、常见闸阀型号解析1.Z41H-16C手动闸阀：适用于淡水介质，公称压力1.6MPa，阀体材质为铸铁。
2.Z61Y-10P不锈钢闸阀：适用于热水介质，公称压力10MPa，阀体材质为不锈钢。
3.W908J-15P气动闸阀：适用于气体介质，公称压力15MPa，驱动方式为气动。
四、如何正确选择闸阀规格型号在选择闸阀规格型号时，需考虑以下几个方面：1.阀门通径：根据管道设计流量和介质特性选择合适通径的阀门。
2.阀门压力：根据管道工作压力选择相应压力的阀门。
3.阀门材质：根据介质特性选择合适材质的阀门，如腐蚀性介质可选不锈钢闸阀。
4.驱动方式：根据使用场景和操作频率选择合适的驱动方式，如手动闸阀适用于频繁操作的场合，而气动、电动闸阀适用于自动化程度较高的场合。
电动闸阀表示方法一。
电动闸阀，这可是工业领域里的重要角色！要搞清楚它的表示方法，咱得一步步来。
1.1 先说说型号这一块儿。
型号就像是它的身份证，能透露不少关键信息。
比如说，有的型号会告诉你闸阀的口径大小，是大口径还是小口径，这可关系到能通过的流量多少。
1.2 还有材质，是不锈钢的、铸铁的，还是其他啥材料，这在型号里也能瞧出端倪。
材质决定了它能在啥样的环境里“扛事儿”，耐不耐腐蚀，经不经得起高温高压。
二。
接下来，得讲讲规格参数的表示。
2.1 压力等级可不能忽略。
高压、中压还是低压，这直接影响到电动闸阀的使用范围和安全性。
压力等级要是没选对，那可容易出大问题，“千里之堤，溃于蚁穴”啊！2.2 密封性能也是重点。
是硬密封还是软密封，密封效果好不好，决定了会不会有泄漏的风险。
这就好比家里的水龙头，要是密封不好，那可就水漫金山啦！2.3 再说说电动执行器的参数。
比如扭矩大小，这决定了闸阀能开能关得顺不顺畅。
扭矩不够，那闸阀就可能“掉链子”，关键时刻打不开或者关不上。
三。
咱再提提一些特殊的表示方法。
3.1 有的电动闸阀会有特殊的功能，像防爆啦、调节流量精度高啦等等，这些都会在表示方法里有所体现。
3.2 还有品牌和生产标准，这也是判断电动闸阀质量和性能的重要依据。
好的品牌和严格的生产标准，那电动闸阀用起来就更放心，更靠谱。
搞明白电动闸阀的表示方法，就像掌握了一把钥匙，能让咱在选择和使用的时候心里有底，不犯迷糊。
这样才能让电动闸阀在工作中发挥出最大的作用，为咱们的生产和生活保驾护航！。
各类阀门型号含义[1]各类阀门型号含义各类阀门结构形式阀门的其它参数电动阀: “B”为防爆电动装置。
“Y”“S”为未注代号的均为普通型电动装置。
首位前加“K”表示抗硫阀;“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。
“G”表示联合设计的截止、节流阀门型号:阀。
“C”表示CVA标准。
“S”表示地下水门。
“W”高中压表示波纹管阀;“W”低压表示卧式安装。
“HD”表示止回蝶阀;“GD”表示高真空截止阀。
“D”表示低温阀。
材质:1)C4 C6表示耐浓硝酸的新钢种。
2)TI表示耐剧腐蚀的工业钝钛。
3)N表示铝铌铜氮钢。
4)RL表示超低碳的不锈钢。
阀门型号编制组合排列形式类型代号用汉语拼音字母表示如下表各类阀门型号含义各类阀门结构形式电动阀: 阀门型号:其它“B”为防爆电动装置。
“Y”“S”为未注代号的均为普通型电动装置。
首位前加“K”表示抗硫阀;“G”表示配金属棱型垫片及加接法兰，螺栓、螺母。
“G”表示联合设计的截止、节流阀。
“C”表示CVA标准。
“S”表示地下水门。
“W”高中压表示波纹管阀;“W”低压表示卧式安装。
“HD”表示止回蝶阀;“GD”表示高真空截止阀。
“D”表示低温阀。
材质:1 )C4 C6表示耐浓硝酸的新钢种。
2)TI表示耐剧腐蚀的工业钝钛。
3)N表示铝铌铜氮钢。
4)RL表示超低碳的不锈钢。
水力控制阀二、电缆型号编制方法电力电缆型号含义线芯数×线芯截面(毫米2)+中性线芯(用“1”表示)×中性线芯截面(毫米2)油浸纸绝缘电力电缆油浸纸绝缘电力电缆类产品，以绝缘纸的字母“Z”代号列为首位，其余各项型号编制及字母含义如下:注:a.数字涵义详见以下附表。
b.铜芯代表字母T一般省略不写。
例如: 铜芯不滴流油浸纸绝缘铅套聚氯乙烯套电力电缆铝芯粘性油浸纸绝缘铝套裸细钢铠装电力电缆电缆外护层的型号按铠装层和外被层的结构顺序用阿拉伯数字表示。
每一数字表示所采用的主要材料和意义见下表。
二、闸阀Z45T-10字母和数字代表什么意思Z＝闸阀4＝连接方式：法兰5＝结构形式：暗杆单闸板T＝密封面材质：铜10＝公称压力：1.0MPa三、闸阀Z41T-16字母和数字代表什么意思Z 闸阀4 法兰连接1 楔式单闸板T 阀座材料铜合金16 公称压力16公四、闸阀分类五、调节阀根据结构分为九个大类：1. 单座调节阀；2. 双座调节阀；3. 套筒调节阀；4. 角形调节阀；5. 三通调节阀；6. 隔膜阀；7. 蝶阀；8. 球阀；9. 偏心旋转阀。
10. 电动三通调节阀11. 前7种为直行程，后三种为角行程。
这九种产品亦是最基本的产品，也称为普通产品、基型产品或标准产品。
各种各样的特殊产品、专用产品都是在这九类产品的基础上改进变型出来的。
下面内容不需要你可不看，供参考：控制阀按结构特征大致分为如下9大类产品：（1）直通单座控制阀：自力式流量调节阀该阀应用最广，具有泄漏些许用压差些流路复杂、结构简单的特点，故适用于泄漏要求严、工作压差小的干净介质场合，但小规格的阀（公称通径DN＜20 mm) 也可用于压差较大的场合。
应用中应注意校对许用压差，防止阀关不死。
（2）直通双座控制阀：与直通单座控制阀相反，具有泄漏大、许用压差大的特点，故适用于泄漏要求不严、工作压差大的干净介质场合，选型时应注意该阀泄漏量是否满足过程控制要求。
（3）套筒阀：套筒阀分为单密封和双密封两种结构，前者类似于单座阀，适用于单座阀场合。
后者类似于双座阀，适用于双座阀场合。
套筒阀还具有稳定性好、装卸方便的特点，但价格比单座阀、双座阀高出50 ％～200 ％，还需要专门的缠绕密封垫自力式微压调节阀。
套筒阀是仅次于单座阀、双座阀应用较为广泛的阀。
（4）角型阀：节流形式相当于单座阀，但阀体流路简单，适用于泄漏要求些压差不大的干净介质场合及要求直角配管的场合。
（5）三通阀：它具有3个通道，可代替两个直通单座阀，用于分流和合流及两相流、温度差不大于150 ℃的场合。
国标闸阀标准尺寸表闸阀是一种用于控制介质流动的阀门，具有开启速度快、流阻小、密封性好等特点。
国标闸阀是按照国家标准制定的尺寸标准，下面将介绍一些常见的国标闸阀标准尺寸表。
1. DN尺寸标准：DN是指闸阀的公称通径，也就是阀门的内径。
国标闸阀的DN尺寸通常从DN15到DN2000不等。
以下是一些常见的DN尺寸和对应的内径：- DN15：15mm- DN25：25mm- DN50：50mm- DN100：100mm- DN200：200mm- DN500：500mm- DN1000：1000mm- DN2000：2000mm2. PN尺寸标准：PN是指闸阀的公称压力，也就是阀门能够承受的最大压力。
国标闸阀的PN尺寸通常有PN1.0、PN1.6、PN2.5、PN4.0、PN6.4、PN10和PN16等级。
不同等级的PN对应着不同的工作压力范围。
3. 阀体尺寸标准：阀体是闸阀的主体部分，它的尺寸标准包括阀体长度、连接方式和法兰尺寸等。
国标闸阀的阀体长度一般符合GB/T12234标准，长度分为短型、正常型和加长型。
连接方式可以是法兰连接、对焊连接或螺纹连接等。
法兰尺寸一般符合GB/T17241.6标准，有不同的类别和型号供选择。
4. 闸板尺寸标准：闸板是控制介质流动的关键部件，其尺寸标准包括闸板宽度、闸板厚度和闸板直径等。
根据国标，闸板的宽度一般为阀门公称通径的1/4到1/6，闸板的厚度一般为阀门公称通径的1/20到1/15，而闸板的直径一般为阀门公称通径的1/2到2/3。
5. 密封面尺寸标准：闸阀的密封面包括阀座和闸板两部分，其尺寸标准是确保阀门具有良好的密封性能的重要因素。
国标闸阀的阀座与闸板的尺寸应匹配，并按照相应标准进行设计和制造，以保证密封面的质量和适配性。
综上所述，国标闸阀标准尺寸表涵盖了闸阀的DN尺寸、PN尺寸、阀体尺寸、闸板尺寸和密封面尺寸等方面。
不同的尺寸标准可以根据实际需求进行选择，以满足不同工程项目的要求。
电动闸阀型号尺寸及其含义
电动闸阀是通过电动执行器来控制的一种阀门，简单的说就是智能闸阀，电动闸阀的性能稳定，密封性相对较好，如果想选择自控阀门，那么电动闸阀将会是理想的选择。
电动闸阀型号含义：
电动闸阀的型号可以分为好几种，不同型号的电动闸阀其含义即不同。
如良赞Z941H-25C DN250电动闸阀型号含义表示如下：
Z-代表为闸阀的闸字的首字母的简称。
也就是代表闸阀。
9-就是我们驱动方式为电动。
也就是我们俗称的电装或者电动头。
4-说明它的连接为方式为法兰。
1-我们专业名称叫：明杆契式单闸阀。
通俗说法角：刚性闸板，单闸板。
H-密封圈为：合金密封面，密封圈或衬里为Cr13系列不锈钢。
25-指的是闸阀所需要的压力为25公斤。
C-主体闸阀为WCB铸钢(也叫碳钢)
DN250-阀门口径为250，可以简单来理解就是阀门的大小。
电动闸阀型号尺寸：。
