55度圆柱管螺纹与55度圆锥管螺纹是机械制造中常见的两种螺纹连接形式。
它们在使用场合、结构特点、加工方法等方面存在着一定的区别。
下面将就这两种螺纹的区别进行详细的介绍。
一、使用场合1. 55度圆柱管螺纹55度圆柱管螺纹是一种常见的螺纹连接形式，广泛用于管道连接、机械连接等领域。
它的主要作用是连接和固定两个零件，具有承受压力、耐高温等特点。
常见的55度圆柱管螺纹包括内螺纹和外螺纹两种形式，内螺纹常用于管子内部，外螺纹则通常用于螺栓、螺母等连接件上。
2. 55度圆锥管螺纹55度圆锥管螺纹也是一种常见的螺纹连接形式，适用于需要密封和连接的场合。
它的主要作用是连接和密封管道、阀门等设备，广泛应用于化工、石油、航空等行业。
55度圆锥管螺纹一般分为内螺纹和外螺纹两种形式，内螺纹常用于管子内部，外螺纹则通常用于阀门、接头等设备上。
二、结构特点1. 55度圆柱管螺纹55度圆柱管螺纹的结构特点是螺纹面呈平行于螺纹轴线的圆柱形。
它的加工工艺相对简单，可以用车床、铣床等加工设备进行加工，常见的加工方式包括车削、镗削、攻丝等。
由于其结构简单，55度圆柱管螺纹的联接性能较弱，主要依靠外力和密封材料来保证连接的牢固和密封性。
2. 55度圆锥管螺纹55度圆锥管螺纹的结构特点是螺纹面呈锥面，锥度为1:16。
它的加工工艺相对复杂，一般需要采用特制的攻丝刀具和加工工艺进行加工，常见的加工方式包括攻丝、镗削、外圆磨削等。
由于其结构复杂，55度圆锥管螺纹具有较强的自密封性能，能够在一定程度上保证连接的牢固和密封性。
三、加工方法1. 55度圆柱管螺纹制造55度圆柱管螺纹的常见加工方法包括车削、镗削和攻丝。
其中，车削是最常见的加工方法，可以利用普通车床和车刀进行加工，操作简单、加工效率高。
镗削和攻丝则通常用于加工大直径、超长螺纹或特殊要求的螺纹。
2. 55度圆锥管螺纹制造55度圆锥管螺纹的常见加工方法包括攻丝、镗削和外圆磨削。
攻丝是最常见的加工方法，可以利用专用的攻丝刀具和攻丝工艺进行加工，适用于各种规格和直径的螺纹。

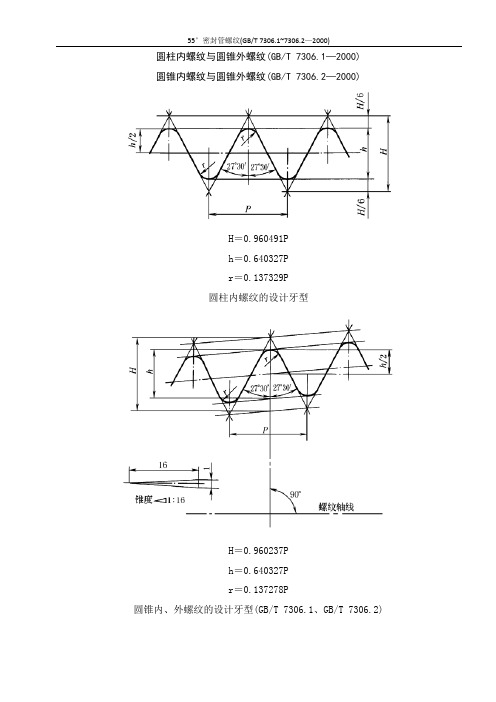

圆柱内螺纹与圆锥外螺纹(GB/T 7306.1—2000)
圆锥内螺纹与圆锥外螺纹(GB/T 7306.2—2000)
H＝0.960491P
h＝0.640327P
r＝0.137329P
圆柱内螺纹的设计牙型
H＝0.960237P
h＝0.640327P
r＝0.137278P
圆锥内、外螺纹的设计牙型(GB/T 7306.1、GB/T 7306.2)
圆锥外螺纹上各主要尺寸的分布位置(GB/T 7306.1、GB/T 7306.2)
圆柱(锥)内螺纹上各主要尺寸的分布位置
管螺纹的标记由特征代号与尺寸代号组成：
螺纹特性代号： Rp——圆柱内螺纹； R1——与圆柱内螺纹相配合的圆锥外螺纹；
Rc——圆锥内螺纹； R2——与圆锥内螺纹相配合的圆锥外螺纹。
尺寸代号见下表：
标记示例：
右旋圆柱内螺纹Rp3/4；右旋圆锥内螺纹Rc3/4；右旋圆锥外螺纹R13/4或R23；
螺纹左旋时，尺寸代号后加注“LH”，如Rp3/4-LH或Rc3/4-LH；
螺纹副时，特征代号为“Rp/R1”或“Rc/R2”，如Rp/R13或Rc/R23。
第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为 1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1. 常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表 1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.84.1 4.2 4.9 M24 3 20.8 21 23.7 M6 1 4.9 55.9 M27 3 23.8 24 26.7 M8 1.25 6.6 6.77.9 M30 3.5 26.3 26.5 29.6 M10 1.58.3 8.59.8 M33 3.5 29.3 29.5 32.6 M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5 M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5 M16 2 13.8 14 15.7 M48 5 42.5 43 47.5 M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5 M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.5 3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

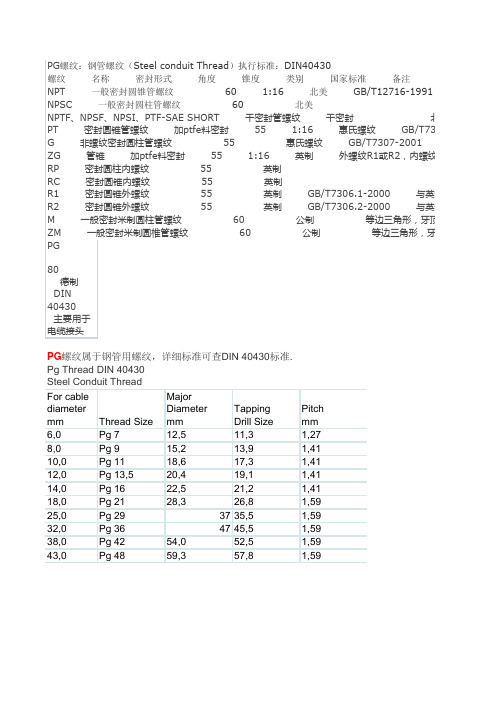

PG 80 德制 DIN 40430 主要用于电缆接头For cable diameter Major Diameter Tapping Pitchmm mm Drill Size mm 6,0Pg 712,511,31,278,0Pg 915,213,91,4110,0Pg 1118,617,31,4112,0Pg 13,520,419,11,4114,0Pg 1622,521,21,4118,0Pg 2128,326,81,5925,0Pg 293735,51,5932,0Pg 364745,51,5938,0Pg 4254,052,51,5943,0Pg 4859,357,81,59Thread Size PG 螺纹属于钢管用螺纹，详细标准可查DIN 40430标准.Pg Thread DIN 40430Steel Conduit Thread PG 螺纹：钢管螺纹（Steel conduit Thread ）执行标准：DIN40430螺纹 名称 密封形式 角度 锥度 类别 国家标准 备注NPT 一般密封圆锥管螺纹 60 1:16 北美 GB/T12716-1991 牙顶和牙底NPSC 一般密封圆柱管螺纹 60 北美 NPTF 、NPSF 、NPSI 、PTF-SAE SHORT 干密封管螺纹 干密封 北美 PT 密封圆锥管螺纹 加ptfe 料密封 55 1:16 惠氏螺纹 GB/T7306-2000 M 一般密封米制圆柱管螺纹 60 公制 等边三角形，牙顶是尖的，牙底是ZM 一般密封米制圆椎管螺纹 60 公制 等边三角形，牙顶是尖的，牙底G 非螺纹密封圆柱管螺纹 55 惠氏螺纹 GB/T7307-2001 ZG 管锥 加ptfe 料密封 55 1:16 英制 外螺纹R1或R2，内螺纹Rc 一般的RP 密封圆柱内螺纹 55 英制 RC 密封圆锥内螺纹 55 英制 R1 密封圆锥外螺纹 55 英制 GB/T7306.1-2000 与英制密封圆柱内螺R2 密封圆锥外螺纹 55 英制 GB/T7306.2-2000 与英制密封圆锥内螺Major Diameter For cablediametermm mm Pg 712,56,0Pg 712,56,0Pg 915,58,0Pg 1118,610,0Pg 13,520,412,0Pg 13,520,412,0Pg 1622,514,0Pg 1622,514,0Pg 2128,318,0Pg 2128,318,0Pg 2928,318,0Pg 2928,318,0Pg 3647,032,0Pg 4254,038,0Pg 4254,038,0Pg 4859,343,0On 31.12.1999 the safety standard VDE 0619 which included thestandards DIN 46319 for metric sizes and DIN 46320 for PG -sizes were withdrawn. On 01.01.2000 the new standard DIN EN 50262 came into force. The new standard uses the new metric sizes. In the transitional period - until 01.03.2001 - the PG -standard could still be used. For replacement PG -items may still be used. The ten sizes PG 7 / 9 / 11 /13,5 / 16 / 21 / 29 / 36 / 42 and PG 48 were replaced by eight new metric sizes, i.e. M 12 / 16 / 20 / 25 / 32 / 40 / 50 and M 63. No direct conversion is possible!By this new standard a suitable solution was not achieved.Possibilites for a conversion:PG Size Conversion to metric mm M 12M 16M 16M 20M 20M 25M 20M 25M 25M 32M 32M 40M 50M 50M 63M 63Wrench Size for Cable ConnectionConnecting Thread Wrench Sizemm Old PG 7SW 15PG 9SW 19PG 11SW 22PG 13,5SW 24PG 16SW 27PG 21SW 33PG 29SW 42PG 36SW 53PG 42SW 60PG 48SW 65New SW 36M40x1,5SW 46M12x1,5SW 15M16x1,5SW 19M20x1,5SW 24M50x1,5SW 55M63x1,5SW 66M25x1,5SW 30M32x1,5备注716-1991 牙顶和牙底是去顶的梯形北美GB/T7306-2000 水及煤气管行业三角形，牙顶是尖的，牙底是平的边三角形，牙顶是尖的，牙底是平的7-2001R2，内螺纹Rc 一般的水管接头0 与英制密封圆柱内螺纹配合使用0 与英制密封圆锥内螺纹配合使用。
•BSPP 英标圆柱管螺纹（标准：ISO 228-1、ISO 7-1）•BSPT 英标圆锥管螺纹（标准：BS 21、ISO 7-1）•R 圆锥外螺纹，日标为PT（标准：ISO 7-1、JIS B0203）•Rc 圆锥内螺纹，日标为PT（标准：ISO 7-1、JIS B0203）•Rp 圆柱内螺纹，日标为PS（标准：ISO 7-1、JIS B0203）•G 非密封圆柱管螺纹，日标为PF（标准：ISO 228-1、JIS B0202）NPT•NPT是美制螺纹,1/2 是表示螺纹外径1/2英寸，14表示每英寸14牙。
如果是NPT（F）的话表示内螺纹，NPT（M）则是外螺纹。
各类螺纹总结(2012-01-09 22:54:16)转载▼标签：杂谈螺纹螺纹有很多方法分类，仪器仪表行业常使用到的螺纹。
也可以把此类螺纹归结为按使用行业来分类。
仪表使用螺纹主要有：P管螺纹体系 T管螺纹体系NPT 美制锥管螺纹M 公制直螺纹R 英制锥管螺纹UN 美制直螺纹G 英制直管螺纹注：P管螺纹体系就是公称尺寸管螺纹体系，T管螺纹体系就是实际尺寸管螺纹体系。
1.锥螺纹A.NPT螺纹(NPT)螺纹符合如下标准：ANSI/ASME B1.20.1-1983；GB/T 12716-2002。
螺纹尺寸代号每英寸螺纹牙数基准平面内的基本直径基准距离大径中径小径圈数长度1/16 27 7.894 7.142 6.389 4.32±1 4.064±0.9411/8 27 10.242 9.489 8.737 4.36±1 4.102±0.9411/4 18 13.616 12.487 11.358 4.10±1 5.785±1.4113/8 18 17.055 15.926 14.797 4.32±1 6.096±1.4113/4 14 26.569 25.117 23.666 4.75±1 8.618±1.8141 11.5 33.228 31.461 29.694 4.60±1 10.160±2.20911/4 11.5 41.985 40.218 38.451 4.83±1 10.668±2.20911/2 11.5 48.054 46.287 44.520 4.83±1 10.668±2.2092 11.5 60.092 58.325 56.558 5.01±1 11.065±2.209.牙型角60°；.螺距以英寸测量；.在通过螺纹轴线的剖面内牙底和牙顶是平的；.螺纹锥度1:16；.密封形式:螺纹密封剂,阴螺纹有两种形式，一种是NPT阴螺纹，另一种为NPSC直管阴螺纹。
BSP螺纹注解BSP螺纹执行什么标准? 与英制G螺纹有何区别? Rp, Rc, BSPP, BSPT等代号又是什么意思?摘要：BSP螺纹全称是British Standard Pipe Thread，指的是英国标准管螺纹，属于惠氏螺纹（BS 84）范畴。
BSP螺纹按外形分为两种：圆柱管螺纹BSPP（British Standard Pipe Parallel）和圆锥管螺纹BSPT（British Standard Pipe Taper）。
前面说过，BSP螺纹属于惠氏螺纹的一种，故牙型角为55°，如下图示：英制圆柱管螺纹BSPP（British Standard Pipe Parallel）BSPP –英制圆柱管螺纹。
网上有的直译成平行管螺纹，博主觉得有点不妥。
与之对应的另外一种管螺纹叫“圆锥管螺纹”，这个是约定俗成的叫法，也是教科书上的标准称呼。
若将British Standard Pipe Parallel翻译成“平行管螺纹”则可能会让人觉得有点摸不到头脑，且不够专业。
历史上的原因，BSPP同时又有其他不同的称呼。
常见的如BSPF（British Standard Pipe Fitting）、BSPM（British Standard Pipe Mechanical）和PS（British Standard Pipe Straight）等。
然而，随着后来ISO标准化的开始，这些五花八样的称呼统统用一个简单明了的字母代替了。
这就是G螺纹。
于是：G = BSPP = BSPF = BSPM = PS = ……字母G是Gas的缩写（一说是源于德语Gewinde，“螺纹”的意思，博主个人比较倾向于前者），因为起初是在煤气管道上用的。
而我们之所以称G为管螺纹，是因为G和管（Guan）的拼音首字母相同的缘故，这实在是一个巧合。
G螺纹分内、外两种螺纹，用于非密封联接。
执行标准是BS EN ISO 228-1，旧标准是BS 2779，现已作废。

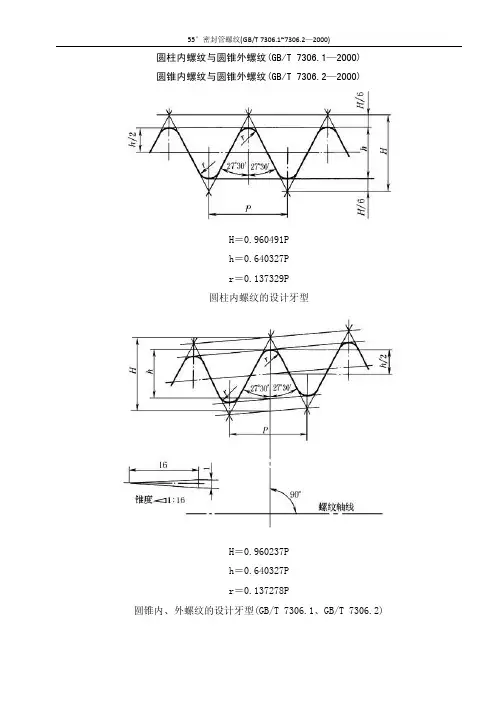

圆柱内螺纹与圆锥外螺纹(GB/T 7306.1—2000)圆锥内螺纹与圆锥外螺纹(GB/T 7306.2—2000)H＝0.960491Ph＝0.640327Pr＝0.137329P圆柱内螺纹的设计牙型H＝0.960237Ph＝0.640327Pr＝0.137278P圆锥内、外螺纹的设计牙型(GB/T 7306.1、GB/T 7306.2)圆锥外螺纹上各主要尺寸的分布位置(GB/T 7306.1、GB/T 7306.2)圆柱(锥)内螺纹上各主要尺寸的分布位置管螺纹的标记由特征代号与尺寸代号组成：螺纹特性代号： Rp——圆柱内螺纹； R1——与圆柱内螺纹相配合的圆锥外螺纹；Rc——圆锥内螺纹； R2——与圆锥内螺纹相配合的圆锥外螺纹。
尺寸代号见下表：标记示例：右旋圆柱内螺纹Rp3/4；右旋圆锥内螺纹Rc3/4；右旋圆锥外螺纹R13/4或R23；螺纹左旋时，尺寸代号后加注“LH”，如Rp3/4-LH或Rc3/4-LH；螺纹副时，特征代号为“Rp/R1”或“Rc/R2”，如Rp/R13或Rc/R23。
企业安全生产费用提取和使用管理办法（全文）关于印发《企业安全生产费用提取和使用管理办法》的通知财企〔2012〕16号各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业：为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》。
现印发给你们，请遵照执行。
附件：企业安全生产费用提取和使用管理办法财政部安全监管总局二○一二年二月十四日附件：企业安全生产费用提取和使用管理办法第一章总则第一条为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，依据《中华人民共和国安全生产法》等有关法律法规和《国务院关于加强安全生产工作的决定》（国发〔2004〕2号）和《国务院关于进一步加强企业安全生产工作的通知》（国发〔2010〕23号），制定本办法。
管螺纹尺寸对照表-管螺纹标准表管螺纹尺寸对照表管螺纹标准表在机械制造、管道连接等领域，管螺纹是一种常用的连接方式。
为了确保连接的准确性和密封性，了解管螺纹的尺寸和标准是至关重要的。
下面为您详细介绍管螺纹尺寸对照表以及相关的标准。
管螺纹主要分为两大类：圆柱管螺纹和圆锥管螺纹。
圆柱管螺纹，常见的有 G 螺纹。
G 螺纹的牙型为三角形，牙型角为55 度。
其尺寸规格通常以公称直径和每英寸的牙数来表示。
比如，G1/2 表示公称直径为 1/2 英寸的圆柱管螺纹，每英寸有 14 牙。
圆锥管螺纹又包括 R 螺纹和 NPT 螺纹等。
R 螺纹是英制密封圆锥管螺纹，牙型角为 55 度。
NPT 螺纹是美制一般密封圆锥管螺纹，牙型角为 60 度。
以常见的 R 螺纹为例，R1/2 表示的是公称直径为 1/2 英寸的圆锥管螺纹。
在实际应用中，圆锥管螺纹的尺寸会随着螺纹的位置而有所变化。
比如，在基准平面上，大径、中径和小径的尺寸都有明确的规定。

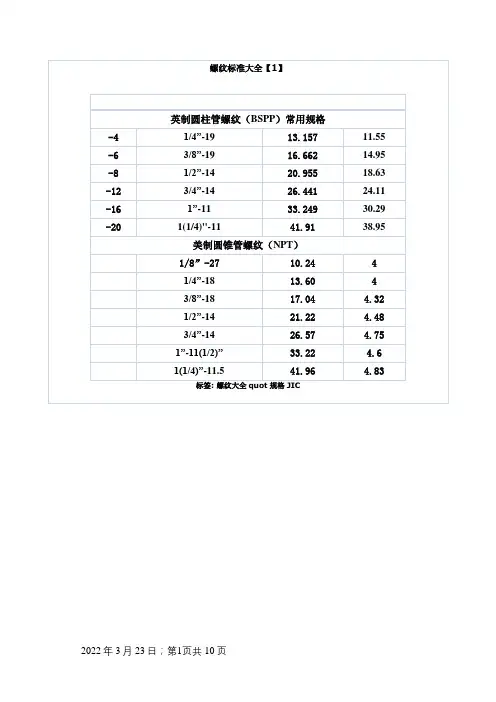

下面为您列出一份较为常见的管螺纹尺寸对照表：｜螺纹类型｜公称直径（英寸）｜每英寸牙数｜大径（mm）｜中径（mm）｜小径（mm）｜｜｜｜｜｜｜｜｜ G1/8 ｜ 1/8 ｜ 28 ｜ 9728 ｜ 9147 ｜ 8566 ｜｜ G1/4 ｜ 1/4 ｜ 19 ｜ 13157 ｜ 12301 ｜ 11445 ｜｜ G3/8 ｜ 3/8 ｜ 19 ｜ 16662 ｜ 15806 ｜ 14950 ｜｜ G1/2 ｜ 1/2 ｜ 14 ｜ 20955 ｜ 19793 ｜ 18631 ｜｜ G3/4 ｜ 3/4 ｜ 14 ｜ 26441 ｜ 25279 ｜ 24117 ｜｜ G1 ｜ 1 ｜ 11 ｜ 33249 ｜ 31770 ｜ 30291 ｜｜ R1/8 ｜ 1/8 ｜ 28 ｜ 9728 ｜ 9147 ｜ 8566 ｜｜ R1/4 ｜ 1/4 ｜ 19 ｜ 13157 ｜ 12301 ｜ 11445 ｜｜ R3/8 ｜ 3/8 ｜ 19 ｜ 16662 ｜ 15806 ｜ 14950 ｜｜ R1/2 ｜ 1/2 ｜ 14 ｜ 20955 ｜ 19793 ｜ 18631 ｜｜ R3/4 ｜ 3/4 ｜ 14 ｜ 26441 ｜ 25279 ｜ 24117 ｜｜ R1 ｜ 1 ｜ 11 ｜ 33249 ｜ 31770 ｜ 30291 ｜｜ NPT1/8 ｜ 1/8 ｜ 27 ｜ 10242 ｜ 9489 ｜ 8736 ｜｜ NPT1/4 ｜ 1/4 ｜ 18 ｜ 13616 ｜ 12487 ｜ 11358 ｜｜ NPT3/8 ｜ 3/8 ｜ 18 ｜ 17055 ｜ 15926 ｜ 14797 ｜｜ NPT1/2 ｜ 1/2 ｜ 14 ｜ 21223 ｜ 19772 ｜ 18321 ｜｜ NPT3/4 ｜ 3/4 ｜ 14 ｜ 26568 ｜ 25117 ｜ 23666 ｜｜ NPT1 ｜ 1 ｜ 115 ｜ 33228 ｜ 31461 ｜ 29694 ｜需要注意的是，以上表格中的尺寸数据仅供参考，实际应用中可能会因为制造精度、材料等因素而有所偏差。
常用螺丝种类A: Machine Screw: 机械螺丝B: Tapping Screw: 自攻螺丝 (分使用于金属与使用于塑料二种)B-1: Sheet Metal Tapping Screw. (铁板牙自攻螺丝)B-2: Plastic Tapping Screw. ( 塑料用, 自攻螺丝)C: Wooden Screw : 木工螺丝D: Drywall Screw : 水泥墙螺丝E: Self Drilling Screws 钻尾螺丝（不锈钢钻尾螺丝，复合材料钻尾螺丝）E-1:STAINLESS STEEL SELF DRILLING SCREWS 不锈钢钻尾螺丝E-2:Bi-Metal Self Drilling Screws 复合材料钻尾螺丝常见螺丝材质a.Low Carbon Steel :低碳钢b. SS-304 : Stainless Steel 304c. SS-302: Stainless Steel 302 :结构韧性较好d. Aluminum 5052 :铝合金 5052d. Brass: 黄铜e. Bronze: 青铜f. UNS C11000 Copper: 锑铜常见螺丝规格与标示A: 公制螺丝B: 美规螺丝C: 英制螺丝A: 公制机械螺丝: MetricEx: M3 x 6 – P P B : M3 机械螺丝, 6mm 长, 十字, 圆扁头, 镀黑.Finish Code: 外观处理规格Head Code: 头部外型Thread Code螺丝型号 Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度 (mm)A-1: Thread Code: 螺丝型号公制螺丝直接以螺丝外径标示螺丝型号,如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm.Metric Thread Size x Pitch:Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距.如M3x0.5 , M4x0.70, M5x0.8 , M6x1.但因为标准规范, 通常不提.A-2: Length Code: 螺丝长度:公制螺丝, 直接标示螺丝长度, 单位为mm.螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度.但平头螺丝例外, 其螺丝之总长度标示含头部高度.A-3: Drive Code/ 头部剖沟,特征.一般常用规格a. Slotted: 一字 ( Minus )b. Phillips: 十字 ( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向 (只可锁入,不可退出)A-4: Head Code/ 头部外型.a. Flat: 平头 (锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.公制自攻螺丝 :于品名后方直接标示 Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用.***牙为每吋之牙数.***螺丝长度美规螺丝长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.英制螺丝C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝 x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝 x 0.50”长, PPB Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPB Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝 x 0.50”长, PPB注: 有时会标示粗牙或细牙.UNF: 细牙 :电子业较常用.UNC:粗牙 : 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝 x 0.50”长, PPB.C-2: Length Code:为英寸标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。
(四)管道连接常用的螺纹形式和尺寸
本文将介绍一些常见的管道连接螺纹形式和尺寸。
螺纹连接在
管道系统中被广泛应用，用于连接和密封管道和配件。
下面是一些
常用的螺纹形式和尺寸的介绍：
1. 圆锥管螺纹（NPT）
圆锥管螺纹（NPT，National Pipe Thread）是一种广泛使用的
螺纹形式。
它使用圆锥形设计，有助于在连接过程中形成紧密的密封。
常见的尺寸有1/8英寸、1/4英寸、3/8英寸、1/2英寸等。
2. 平面管螺纹（G）
平面管螺纹（G，German Standard)主要用于连接薄壁管和管件。
它具有较大的密封面积，可提供更好的密封效果。
常见的尺寸有
G1/8、G1/4、G3/8、G1/2等。
3. 焊接管螺纹（R）
焊接管螺纹（R，Reihen）是一种特殊的螺纹形式，设计用于
焊接连接。
它具有较大的密封面积和更高的强度，常见的尺寸有
R1/8、R1/4、R3/8、R1/2等。
4. 圆柱管螺纹（G）
圆柱管螺纹（G，British Pipe Thread）主要用于连接英制管和
管件。
它具有深凹槽，适用于高压管道系统。
常见的尺寸有1/8英寸、1/4英寸、3/8英寸、1/2英寸等。
总结：
以上是一些常见的管道连接螺纹形式和尺寸的介绍。
根据具体
管道系统的要求和使用环境，选择合适的螺纹形式和尺寸至关重要。
应根据相关标准和规范进行选择，并确保连接的可靠性和密封性。
常用标准螺纹螺距对照表在机械制造和工程领域，螺纹是一种常见且重要的连接和传动方式。
而螺纹螺距则是螺纹的一个关键参数，它决定了螺纹的紧密程度、承载能力以及传动精度等。
为了方便工程技术人员在设计和制造过程中准确选择和使用合适的螺纹，下面为大家提供一份常用标准螺纹螺距对照表。
首先，让我们来了解一下什么是螺纹螺距。
螺纹螺距是指螺纹上相邻两个牙在中径线上对应两点间的轴向距离。
简单来说，就是沿着螺纹轴线方向，相邻两个螺纹牙之间的距离。
常见的标准螺纹主要包括米制螺纹（又称公制螺纹）和英制螺纹。
米制螺纹的螺距通常是按照一定的标准系列来规定的。
例如，常用的粗牙螺纹螺距有：M6 的螺距为 1mm，M8 的螺距为 125mm，M10的螺距为 15mm，M12 的螺距为 175mm，M16 的螺距为 2mm 等等。
而对于细牙螺纹，螺距则相对较小，比如 M16 的细牙螺纹螺距可能为15mm 或 1mm。
英制螺纹则是以英寸为单位来衡量螺距的。
常见的英制螺纹有惠氏螺纹（Whitworth thread）和统一螺纹（Unified thread）。
在惠氏螺纹中，例如 1/4 英寸的螺纹，其粗牙螺距约为 1/4×254 ＝ 635mm。
而在统一螺纹中，1/2 英寸的粗牙螺纹螺距约为 127mm。
除了米制螺纹和英制螺纹，还有一些特殊用途的螺纹标准。
比如管螺纹，它主要用于管道的连接。
常见的管螺纹有圆柱管螺纹和圆锥管螺纹。
圆柱管螺纹的螺距相对较小，一般用于非密封性的管道连接；圆锥管螺纹的螺距则根据管径的大小有所不同，常用于密封性要求较高的管道连接。
在实际应用中，选择合适的螺纹螺距非常重要。
如果螺距选择不当，可能会导致螺纹连接不牢固、容易松动，或者在传动过程中出现精度不足、磨损加剧等问题。
比如，在承受较大载荷的场合，通常会选择螺距较大的粗牙螺纹，以增加螺纹的承载能力；而在需要精确调整或对连接紧密性要求较高的地方，则会选用螺距较小的细牙螺纹。
《管螺纹的特点》
同学们，今天咱们来了解一下管螺纹的特点。
管螺纹啊，它有几个很明显的特点。
先说密封性，这可是管螺纹的一个重要特点。
它能把管子连接得严严实实，不让里面的东西漏出来。
比如说咱们家里的水管，如果螺纹密封不好，那可就会漏水啦，到处湿漉漉的，多烦人呀。
还有连接牢固性。
管螺纹能让管子紧紧地连在一起，不容易松动。
想象一下，如果管子连接不牢固，稍微一碰就掉了，那得多糟糕。
管螺纹的尺寸也很有讲究。
它有标准的规格，不同的规格适用于不同的管子和场合。
就像咱们穿衣服，得选合适的尺码，管螺纹也是这样。
我给大家讲个小故事。
有一次，我家的水龙头坏了，爸爸自己动手修。
他换了个新的水管接头，可就是因为没选对管螺纹的规格，怎么都装不好，水一直往外喷，把爸爸弄得一身湿。
后来爸爸去买了合适规格的管螺纹接头，这才修好。
管螺纹的加工也不简单呢。
得用专门的工具和技术，才能做出质量好的管螺纹。
而且管螺纹的种类也不少，比如常见的有圆锥管螺纹和圆柱管螺纹。
圆锥管螺纹就像一个小圆锥，越拧越紧，密封效果更好。
圆柱管螺纹呢，相对来说更简单一些。
同学们，了解了管螺纹的这些特点，以后咱们要是遇到和管子连接相关的问题，就知道该怎么处理啦。
希望大家都能记住管螺纹的这些特点，说不定以后能派上大用场呢！。
1、普通公制螺纹，60度，也可以说是中国标准的螺纹吧。
分粗牙与细牙，具体要知道的话，还是去查标准吧。
其直径和螺距系列是有详细规定的。
以符号M表示。
这里只谈跟仪表最密切的螺纹。
如压力表接头螺纹M20*1.5（M），表示外径是20mm，螺距是1.5mm，细牙外螺纹。
螺栓M12，表示外径为12mm，粗牙（粗牙的螺距*定好了的，不用标注）。
外螺纹符号M（Male，公），简写“外”，内螺纹F（Female，母），简写“内”注意：这里的径指大径，对外螺纹来说就是外径，对内螺纹来说就不是直接量出来的内径了。
2、55度非密封圆柱管螺纹在英制国家称BSPP螺纹。
是一种直形螺纹。
标记方法：G 尺寸代号公差等级其中外螺纹的公差等级分A、B两种，内螺纹不备注公差等级如G1/2A-LH，表示1/2''的A级左旋圆柱管外螺纹G1/2，表示1/2''圆柱管内螺纹这种螺纹非常常见，如变送器的电气接口应用就非常多。
标注G1/2就是这个意思3、55度密封圆锥管螺纹（中国的旧标记，为ZG）英制国家称BSPT螺纹，是一种锥形螺纹。
螺纹代号：Rc为圆锥内螺纹，Rp为圆柱内螺纹（？，怎么柱了？，因为R2！）R1圆锥外螺纹与Rc配合，R2圆锥外螺纹与Rp配合这个有点搞脑子哦。
用得不多，我见过小日本的阀门上有这种螺纹。
碰到了就仔细点，不多说了。
4、60度密封管螺纹（中国的旧标记，为Z）这是美国标准管螺纹，简称NPT。
仪表用这种螺纹特多。
如NPT1/2-LH （本人习惯写为1/2NPT，对么？）英制55度的惠氏螺纹BSW已经淘汰了，所以不作介绍。
以英制表示的螺纹（上面的2、3、4三种），螺距是以每英寸多少牙表示的，同样是1/2''，G、R和NPT 的外径和螺距是有差别的，实际安装的时候，有时混用没问题，但要尽量避免。
特别是在防爆场所（防爆对间隙有要求，螺纹不匹配不密封可传爆）和对密封性有严格要求的地方（如室外）。
圆锥管螺纹和圆柱管螺纹
1、G是指非螺纹密封的管螺纹：牙型角55度，内外螺纹均为圆柱形的管螺纹，配合后不具密封性，在管路中仅起联结作用，借助密封圈可用于静载下的低压管路。
牙顶牙底均为圆弧形。
非螺纹密封的管螺纹其内、外螺纹都是圆柱管螺纹。
标记规定格式- 螺纹特征代号尺寸代号公差等级代号-旋向代号
特征代号用G表示。
尺寸代号用1/2、3/4、1、…表示。
螺纹公差等级代号:对外螺纹分A、B两级标记;对内螺纹则不标记。
当螺纹为左旋时，在后边加注LH，右旋螺纹不标注旋向代号。
内、外螺纹装配在一起时，内、外螺纹的标记用斜线分开，左边表示内螺纹，右边表示外螺纹。
例如:G11/2 / G11/2B
2、R是指用螺纹密封的管螺纹(旧螺纹标准：ZG3/8)：牙型角55度，锥度为1：16（美国锥管60度，代码NPT），旋紧后具有密封性。
牙顶牙底均为圆弧形。
用螺纹密封的管螺纹有圆锥外螺纹、圆锥内螺纹和圆柱内螺纹。
联接形式有两种:圆锥内螺纹与圆锥外螺纹;圆柱内螺纹与圆锥外螺纹配合。
1）圆柱内螺纹-圆锥外螺纹，用于低压静载(压力在5×105Pa以下)，需要配合填料等使用，一般现场都缠绕四氟或者封口加垫片如水、煤气管；
2）圆锥内螺纹-圆锥外螺纹，用于高压和承受冲击的场合，不加填料或者密封质就能防止泄漏；
3）标记示例：
圆柱内螺纹Rp3/8
圆锥内螺纹Rc 3/8
圆锥外螺纹R3/8--- R1与圆柱内螺纹相配，R2与圆锥内螺纹相配
当螺纹为左旋螺纹时Rc 3/8-LH（LH表示左旋螺纹）
内、外螺纹装配在一起时，内、外螺纹的标记用斜线分开，左边表示内螺纹，右边表示外螺纹。
例如:圆柱内螺纹与圆锥外螺纹配合(右旋)，其标记为Rp3/4 /R3/4。
GBT 7306.1-2000 55°密封管螺纹第1部分圆柱内螺纹与圆锥外螺纹
GBT 7306.2 -2000 55°密封管螺纹第2部分圆锥内螺纹与圆锥外螺纹。
