螺纹底孔的直径对照表

螺纹加工底孔直径对照表
G 英制圆柱管螺纹〔55°〕加工一览表
ZG英制锥管螺纹〔55°〕加工一览表
注意：底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时孔深度尺寸。

〔规定为15倍螺距〕Z圆锥管螺纹〔布锥管螺纹〕〔60°〕
美制螺纹〔UNC、UNF〕参数表〔60°〕
注意：in为英寸符号，一英寸等于25.4毫米。

底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时孔深度尺寸。

〔规定为15倍螺距〕惠氏螺纹〔BSW、BSF〕参数表〔55°〕
注意：in为英寸符号，一英寸等于25.4毫米。

底孔尺寸均为加工螺纹孔时专用尺寸。

深度尺寸均为加工螺纹孔时光孔深度尺寸。

〔规定为15倍螺距〕
惠氏螺纹为紧固件螺纹。

公称直径为螺纹大径。

普通螺纹攻螺纹前底孔的钻头直径
非密封管螺纹攻螺纹前钻底孔的钻头直径
螺纹公称直径〔"〕1/8 1/4 3/8 1/2 3/4 1 1 1/4 1 3/8 1 1/2 每25.4mm内牙数28 19 19 14 14 11 11 11 11 钻头直径〔mm〕8.8 11.7 15.2 18.9 24.4 30.6 39.2 41.3 45.1
英制锥管螺纹和英制锥螺纹攻丝前钻底孔的钻头直径
英制锥管螺纹英制锥螺纹
公称直径每25.4mm 钻头直径公称直径每25.4mm 钻头直径
〔"〕内牙数〔mm〕〔"〕内牙数〔mm〕
1/8 28 8.4 1/8 27 8.6
螺纹底孔明细
英制平行管用螺纹〔G、PF〕。

螺纹底孔直径对照表

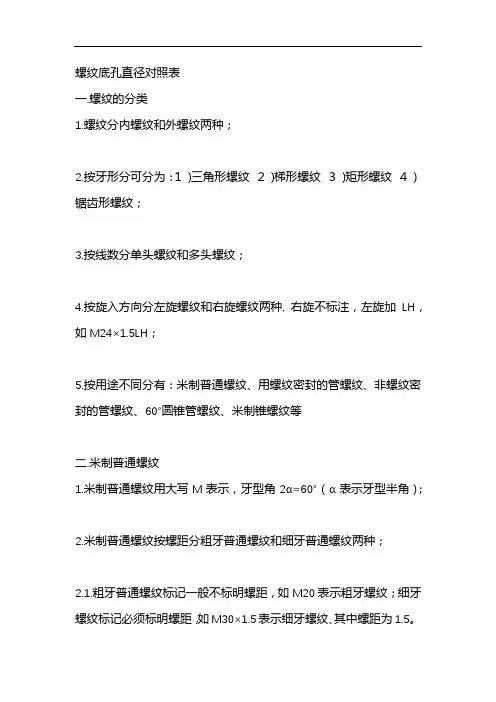

一.螺纹的分类
1.螺纹分内螺纹和外螺纹两种；
2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；
3.按线数分单头螺纹和多头螺纹；
4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；
5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等
二.米制普通螺纹
1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；
2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；
2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH 表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；
3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：
表1 常用米制普通粗牙螺纹的直径/螺距/攻丝底孔直径。

一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。

2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距/攻丝底孔直径3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。

然后根据具体情况调整至合适加工底孔直径，具体参考https:///a6516065915291828749/三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

st螺纹底孔直径对照表全文共四篇示例，供读者参考第一篇示例：螺纹底孔直径是指螺纹底部孔的直径尺寸，是螺纹连接中非常重要的参数之一。

螺纹底孔直径的大小直接关系到螺纹的密封性和承载能力，因此在工程设计和制造过程中，对螺纹底孔直径的控制非常关键。

以下是关于不同螺纹规格的螺纹底孔直径对照表。

1. M1.6 螺纹底孔直径：1.4mm2. M2 螺纹底孔直径：1.8mm3. M2.5 螺纹底孔直径：2.3mm4. M3 螺纹底孔直径：2.6mm5. M4 螺纹底孔直径：3.6mm6. M5 螺纹底孔直径：4.5mm7. M6 螺纹底孔直径：5.5mm8. M8 螺纹底孔直径：7.5mm9. M10 螺纹底孔直径：9.5mm10. M12 螺纹底孔直径：11.5mm螺纹底孔直径的选择需要根据具体的螺纹规格和使用要求来确定。

一般来说，螺纹底孔直径应比螺纹的最大直径略小，以确保螺纹的密封性和承载能力。

螺纹底孔直径也需要考虑螺纹的强度和对材料的影响，从而选择适合的尺寸。

在螺纹连接的设计和制造过程中，我们还需要注意螺纹底孔的加工工艺和质量控制。

加工螺纹底孔时需要使用合适的刀具和加工工艺，确保螺纹底孔的形状和尺寸符合要求。

对螺纹底孔进行质量检验也非常重要，可以通过测量仪器来检验螺纹底孔的直径和圆度，以确保螺纹连接的安全性和可靠性。

第二篇示例：螺纹底孔在工业制造中起着非常重要的作用，它们被广泛应用于机械连接和紧固件，为工件提供了连接和固定的功能。

螺纹底孔的尺寸对于紧固件和连接件的选择具有至关重要的影响，而螺纹底孔的直径尤为重要。

螺纹底孔的直径对照表是工程师和设计师在选择螺纹底孔直径时的重要参考依据。

因为螺纹底孔的直径不同，相应的螺纹和螺纹直径也会不同，这直接关系到螺纹连接的安全性和可靠性。

在工程设计和制造中，螺纹底孔的直径通常是根据工件材料的硬度、强度以及使用环境等因素来确定的。

下面是一份常见的螺纹底孔直径对照表：| 螺纹尺寸| 底孔直径（mm）|| ------------- | -------------- || M1 | 0.75 || M1.2 | 0.9 || M1.4 | 1.05 || M1.6 | 1.2 || M1.8 | 1.35 || M2 | 1.5 || M2.5 | 1.85 || M3 | 2.2 || M3.5 | 2.55 || M4 | 3 || M5 | 3.75 || M6 | 4.5 || M8 | 6 || M10 | 7.5 |上表所示为常见的螺纹尺寸以及对应的底孔直径，这些数据可以作为工程师和设计师在设计和选择螺纹连接时的参考。

螺纹底孔直径尺寸表M1:粗扣螺距0.25＝Φ0.75 细扣螺距0.2＝Φ0.8M2:粗扣螺距0.4＝Φ1.6 细扣螺距0.25＝Φ1.8M3:粗扣螺距0.5＝Φ2.5 细扣螺距0.35＝Φ2.7M4:粗扣螺距0.7＝Φ3.3 细扣螺距0.5＝Φ3.5M5:粗扣螺距0.8＝Φ4.2 细扣螺距0.5＝Φ4.5M6:粗扣螺距1＝Φ5 细扣螺距0.75＝Φ5.2M8:粗扣螺距1.25＝Φ6.7 细扣螺距1,0.75＝Φ7,Φ7.2M10:粗扣螺距1.5＝Φ8.5 细扣螺距1.25,1,0.75＝Φ8.7,Φ9,Φ9.2M12:粗扣螺距1.75＝Φ10.2 细扣螺距1.5,1.25,1＝Φ10.5,Φ10.7,Φ11M14:粗扣螺距2＝Φ11.9 细扣螺距1.5,1.25,1＝Φ12.5,Φ12.7,Φ13M16:粗扣螺距2＝Φ13.9 细扣螺距1.5,1＝Φ14.5,Φ15M18:粗扣螺距2.5＝Φ15.4 细扣螺距2,1.5,1＝Φ15.9,Φ16.5,Φ17M20:粗扣螺距2.5＝Φ17.4 细扣螺距2,1.5,1＝Φ17.9,Φ18.5,Φ19M22:粗扣螺距2.5＝Φ19.5 细扣螺距2,1.5,1＝Φ19.9,Φ20.5,Φ21M24:粗扣螺距3＝Φ20.9 细扣螺距2,1.5,1＝Φ21.9,Φ22.5,Φ23M27: 粗扣螺距3＝Φ23.9 细扣螺距2,1.5,1＝Φ24.9,Φ25.5,Φ26M30: 粗扣螺距3.5＝Φ26.3 细扣螺距3,2,1.5,1＝Φ26.9,Φ27.9,Φ28.5Φ29 M33: 粗扣螺距3.5＝Φ29.3 细扣螺距3,2,1.5,＝Φ29.9,Φ30.9,Φ31.5M36: 粗扣螺距4＝Φ31.8 细扣螺距3,2,1.5,＝Φ32.9,Φ33.9,Φ34.5M39: 粗扣螺距4＝Φ34.8 细扣螺距3,2,1.5,＝Φ35.9,Φ36.9,Φ37.5M42: 粗扣螺距4.5＝Φ37.3 细扣螺距4,3,2,1.5,＝Φ37.8,Φ38.9,Φ39.9,Φ40.5 M45: 粗扣螺距4.5＝Φ40.3 细扣螺距4,3,2,1.5,＝Φ40.8,Φ41.9,Φ42.9,Φ43.5 M48: 粗扣螺距5＝Φ42.7 细扣螺距4,3,2,1.5,＝Φ43.8,Φ44.9,Φ45.9,Φ46.5 M52: 粗扣螺距5＝Φ46.7 细扣螺距4,3,2,1.5,＝Φ47.8,Φ48.9,Φ49.9,Φ50.5螺纹底孔直径尺寸表.txt生产中钻螺纹底孔公式：t＜1mm: Dz=d-tt＞1mm: Dz=d-(1.04~1.06)t式中 t 螺距（毫米）Dz 攻丝前钻头直径（毫米）d 螺纹公称直径（毫米）　生产中钢料可按数值选取，软料钻头直径可选大些，但不可太大．。
