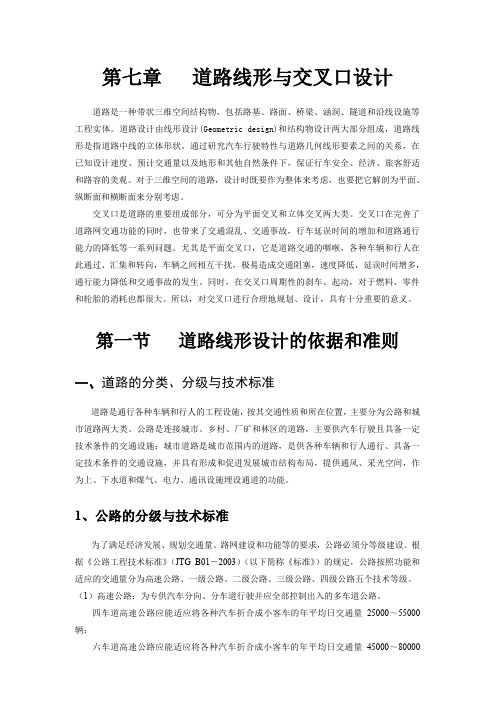

第七章道路线形与交叉口设计道路是一种带状三维空间结构物，包括路基、路面、桥梁、涵洞、隧道和沿线设施等工程实体。
道路设计由线形设计(Geometric design)和结构物设计两大部分组成，道路线形是指道路中线的立体形状。
通过研究汽车行驶特性与道路几何线形要素之间的关系，在已知设计速度、预计交通量以及地形和其他自然条件下，保证行车安全、经济、旅客舒适和路容的美观。
对于三维空间的道路，设计时既要作为整体来考虑，也要把它解剖为平面、纵断面和横断面来分别考虑。
交叉口是道路的重要组成部分，可分为平面交叉和立体交叉两大类。
交叉口在完善了道路网交通功能的同时，也带来了交通混乱、交通事故，行车延误时间的增加和道路通行能力的降低等一系列问题。
尤其是平面交叉口，它是道路交通的咽喉，各种车辆和行人在此通过、汇集和转向，车辆之间相互干扰，极易造成交通阻塞，速度降低，延误时间增多，通行能力降低和交通事故的发生。
同时，在交叉口周期性的刹车、起动，对于燃料、零件和轮胎的消耗也都很大。
所以，对交叉口进行合理地规划、设计，具有十分重要的意义。
第一节道路线形设计的依据和准则一、道路的分类、分级与技术标准道路是通行各种车辆和行人的工程设施，按其交通性质和所在位置，主要分为公路和城市道路两大类。
公路是连接城市、乡村、厂矿和林区的道路，主要供汽车行驶且具备一定技术条件的交通设施；城市道路是城市范围内的道路，是供各种车辆和行人通行、具备一定技术条件的交通设施，并具有形成和促进发展城市结构布局，提供通风、采光空间，作为上、下水道和煤气、电力、通讯设施埋设通道的功能。
1、公路的分级与技术标准为了满足经济发展、规划交通量、路网建设和功能等的要求，公路必须分等级建设。
根据《公路工程技术标准》（JTG B01－2003）（以下简称《标准》）的规定，公路按照功能和适应的交通量分为高速公路、一级公路、二级公路、三级公路、四级公路五个技术等级。
（1）高速公路：为专供汽车分向、分车道行驶并应全部控制出入的多车道公路。

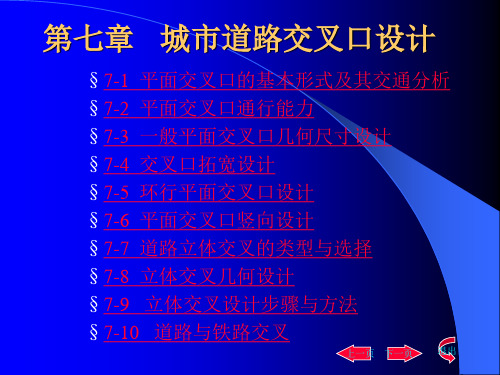

第七章道路交叉口规划设计7.1平面交叉口7.1.1 道路交叉口的作用道路与道路（或与铁路）交叉的部位成为道路的交叉口。
道路与道路在同一个平面相交的交叉口称为平面交叉口。
道路交叉口是城市道路网络中的节点，道路借助交叉口相互连接，形成道路系统。
交叉口在路网中起着使城市交通由线扩展到面的重要作用解决各个方向的交通联系，同时，交叉口也是制约道路通行能力的咽喉。
平面交叉口世道路交叉口的主要形式。
它是直行道路与横向道路在同一平面上交叉的道路。
车辆和行人至平面交叉口时，要与横向道路的车辆和行人分时共用交叉口空间，其通行能力比路段中的小。
另外，部分车辆和行人要在交叉口改变前进方向，交通流之间的干扰较多，通行的顺畅性、安全性都较路段中的低。
我国城市中交通阻滞主要发生在平面交叉口。
为此，当交通流量较大时，需要采取展宽交叉口的措施，弥补通行时间的不足（即：时间不足，空间补）；还要按车流前进的方向划分车道，以减少相互干扰，提高通行能力及安全（图7-1-1）。
7.1.2 平面交叉口车流的矛盾7.1.2.1 分叉点、交汇点与冲突点由于车辆进出平面交叉口的行驶方向不同，在时空上相互干扰。
概括说来，交叉口车流间的基本矛盾可以分为：分岔、交汇与冲突三种形式（图7-1-2）分岔点、交叉口内同一行驶方向的车辆，向不同方向分开行驶的地点，称为分岔点（或称分流点）。
在车速较慢时，或前进中没有其他方向的车人流干扰时，转向的车辆很容易驶出，对分岔点的交通没有什么影响。
但在车速较高的快速路上，转向车速要减速，或在道路上因转向时受非机动车和行人的影响，也要减速，以策安全，就会影响到分岔点的车速和车流密度。
交汇点来自不同行驶方向的车辆，以较小的角度向同一方向汇合行驶的地点，称为交汇点（或称合流点）。
对于已过交叉口的转向车流，要与横向的直行车流汇合在一起，驶离交叉口，车流产生一个交汇点。
在车流密度较稀时，转向车辆可以顺利地汇入直行车流。
当直行车流的密度很密时，尤其是在快速路上，转向车辆难以汇入直行车流，就需要有较长、较宽的交汇路段候驶。
