城市道路交叉口规划设计-环形交叉口

城市交叉口设计规范城市交叉口是城市道路交通系统中最重要的组成部分之一，其合理的设计可以提高交通效率，减少交通事故的发生。

为了确保城市交叉口的安全和顺畅，制定了城市交叉口设计规范。

下面是我对城市交叉口设计规范的一些总结。

一、基本原则1.安全性原则：交叉口设计应保证交通安全，防止交通事故的发生。

2.顺畅性原则：交叉口设计应保证道路交通畅通，减少交通拥堵。

3.效益性原则：交叉口设计应合理利用土地资源，提高道路通行效率。

4.适应性原则：交叉口设计应适应城市道路交通需求的变化，具有一定的可扩展性。

二、布局设计1.交叉口类型选择：交叉口设计应根据道路类型和交通流量选择合适的交叉口类型，包括十字路口、环形交叉口、立体交叉口等。

2.交叉口位置选择：交叉口设计应根据城市规划和道路网布局，选择合适的交叉口位置。

3.道路宽度：交叉口设计应根据交通流量和车辆类型确定道路宽度，确保交叉口通行能力。

4.交通信号灯：交叉口设计应根据交通流量和交通安全状况设置合适的交通信号灯，提高交叉口通行效率。

三、交叉口标志标线1.交叉口标志：交叉口设计应设置统一的交叉口标志，包括禁止标志、指示标志、警告标志等。

2.交叉口标线：交叉口设计应设置统一的交叉口标线，包括车道标线、停车线、导向箭头等。

3.交叉口光源：交叉口设计应设置合适的交叉口光源，确保夜间交通安全。

四、交叉口通行能力1.通行能力计算：交叉口设计应根据交通流量和交叉口类型计算交叉口通行能力，确保交叉口通行能力满足需求。

2.交通信号控制：交叉口设计应根据交通流量和交叉口类型设置合适的交通信号控制，提高交叉口通行能力。

五、交叉口安全设施1.人行过街设施：交叉口设计应设置合适的人行过街设施，包括人行天桥、人行地下通道、人行横道等，确保行人安全通行。

2.缓冲设施：交叉口设计应设置合适的缓冲设施，包括缓冲地带、护栏、分隔带等，防止车辆相撞。

3.交通警示设施：交叉口设计应设置合适的交通警示设施，包括警示灯、交通标志等，提醒驾驶员注意交通安全。

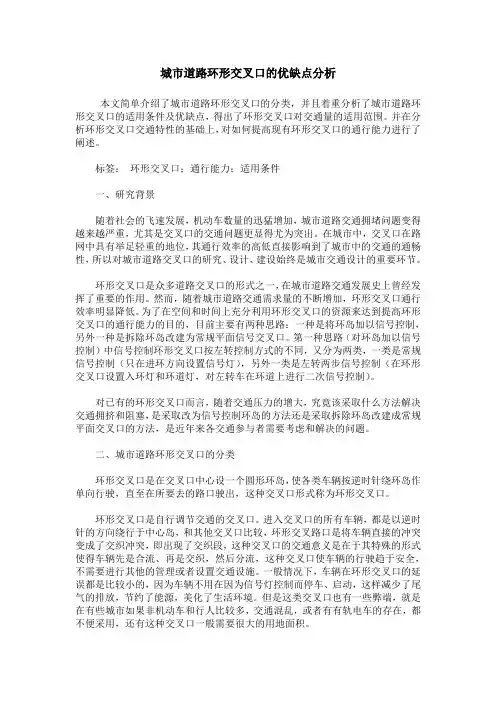

城市道路环形交叉口的优缺点分析本文简单介绍了城市道路环形交叉口的分类，并且着重分析了城市道路环形交叉口的适用条件及优缺点，得出了环形交叉口对交通量的适用范围。

并在分析环形交叉口交通特性的基础上，对如何提高现有环形交叉口的通行能力进行了阐述。

标签：环形交叉口；通行能力；适用条件一、研究背景随着社会的飞速发展，机动车数量的迅猛增加，城市道路交通拥堵问题变得越来越严重，尤其是交叉口的交通问题更显得尤为突出。

在城市中，交叉口在路网中具有举足轻重的地位，其通行效率的高低直接影响到了城市中的交通的通畅性，所以对城市道路交叉口的研究、设计、建设始终是城市交通设计的重要环节。

环形交叉口是众多道路交叉口的形式之一，在城市道路交通发展史上曾经发挥了重要的作用。

然而，随着城市道路交通需求量的不断增加，环形交叉口通行效率明显降低。

为了在空间和时间上充分利用环形交叉口的资源来达到提高环形交叉口的通行能力的目的，目前主要有两种思路：一种是将环岛加以信号控制，另外一种是拆除环岛改建为常规平面信号交叉口。

第一种思路（对环岛加以信号控制）中信号控制环形交叉口按左转控制方式的不同，又分为两类，一类是常规信号控制（只在进环方向设置信号灯），另外一类是左转两步信号控制（在环形交叉口设置入环灯和环道灯，对左转车在环道上进行二次信号控制）。

对已有的环形交叉口而言，随着交通压力的增大，究竟该采取什么方法解决交通拥挤和阻塞，是采取改为信号控制环岛的方法还是采取拆除环岛改建成常规平面交叉口的方法，是近年来各交通参与者需要考虑和解决的问题。

二、城市道路环形交叉口的分类环形交叉口是在交叉口中心设一个圆形环岛，使各类车辆按逆时针绕环岛作单向行驶，直至在所要去的路口驶出，这种交叉口形式称为环形交叉口。

环形交叉口是自行调节交通的交叉口。

进入交叉口的所有车辆，都是以逆时针的方向绕行于中心岛，和其他交叉口比较，环形交叉路口是将车辆直接的冲突变成了交织冲突，即出现了交织段，这种交叉口的交通意义是在于其特殊的形式使得车辆先是合流、再是交织，然后分流，这种交叉口使车辆的行驶趋于安全，不需要进行其他的管理或者设置交通设施。

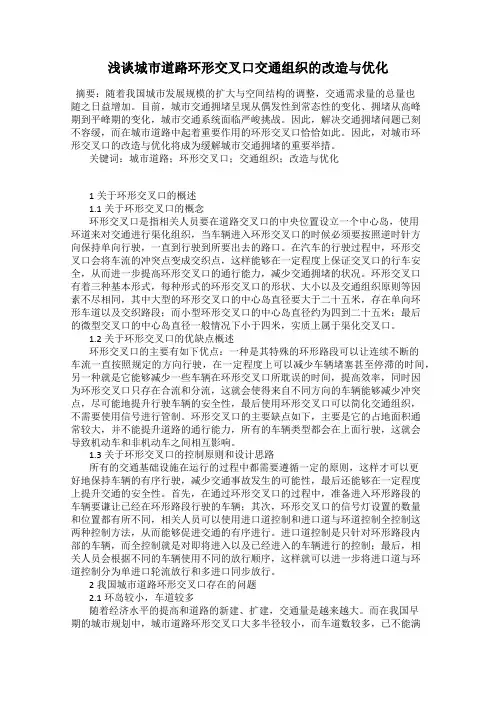

浅谈城市道路环形交叉口交通组织的改造与优化摘要：随着我国城市发展规模的扩大与空间结构的调整，交通需求量的总量也随之日益增加。

目前，城市交通拥堵呈现从偶发性到常态性的变化、拥堵从高峰期到平峰期的变化，城市交通系统面临严峻挑战。

因此，解决交通拥堵问题已刻不容缓，而在城市道路中起着重要作用的环形交叉口恰恰如此。

因此，对城市环形交叉口的改造与优化将成为缓解城市交通拥堵的重要举措。

关键词：城市道路；环形交叉口；交通组织；改造与优化1关于环形交叉口的概述1.1关于环形交叉口的概念环形交叉口是指相关人员要在道路交叉口的中央位置设立一个中心岛，使用环道来对交通进行渠化组织，当车辆进入环形交叉口的时候必须要按照逆时针方向保持单向行驶，一直到行驶到所要出去的路口。

在汽车的行驶过程中，环形交叉口会将车流的冲突点变成交织点，这样能够在一定程度上保证交叉口的行车安全，从而进一步提高环形交叉口的通行能力，减少交通拥堵的状况。

环形交叉口有着三种基本形式，每种形式的环形交叉口的形状、大小以及交通组织原则等因素不尽相同，其中大型的环形交叉口的中心岛直径要大于二十五米，存在单向环形车道以及交织路段；而小型环形交叉口的中心岛直径约为四到二十五米；最后的微型交叉口的中心岛直径一般情况下小于四米，实质上属于渠化交叉口。

1.2关于环形交叉口的优缺点概述环形交叉口的主要有如下优点：一种是其特殊的环形路段可以让连续不断的车流一直按照规定的方向行驶，在一定程度上可以减少车辆堵塞甚至停滞的时间，另一种就是它能够减少一些车辆在环形交叉口所耽误的时间，提高效率，同时因为环形交叉口只存在合流和分流，这就会使得来自不同方向的车辆能够减少冲突点，尽可能地提升行驶车辆的安全性，最后使用环形交叉口可以简化交通组织，不需要使用信号进行管制。

环形交叉口的主要缺点如下，主要是它的占地面积通常较大，并不能提升道路的通行能力，所有的车辆类型都会在上面行驶，这就会导致机动车和非机动车之间相互影响。

城市道路与交通规划现代道路平面线形的三要素为直线、圆曲线和缓和曲线。

交通基本参数：交通量，速度，交通密度。

交通流的三项标志：车流量、车流密度、车速 道路工程一般划分为公路、城市道路、特殊道路三大类型。

道路设计年限包括道路交通量设计年限、道路路面结构设计年限。

服务水平是描述交通流的运行条件及汽车驾驶者和乘客感觉的一种质量测定标准。

城市道路网规划评价原则是科学性、可比性、可行性。

城市快速路是指在城市内修建的由主路、辅路、匝道等组成的供机动车辆快速通行的道路系统。

城市快速路横断面分为整体平地式、高架分离式。

环道一般采用左转车道、交织车道、右转车道三种车道。

城市道路网规划方案的评价应该从技术性能、经济效益、社会环境影响三个方面着手。

出入口间距的组成类型有出—出、出—入、入—入、入—出 平交路口从交通组织管理形式上区分为三大类：信号控制交叉口、环形交叉口、无信号控制交叉口。

道路照明以满足路面亮度、路面亮度均匀度、眩光限制三项技术指标为标准。

交通信号控制的范围分为点控制、线控制、面控制三种。

交通标志三要素有颜色、形状、符号。

车流密度：指单位长度路段内行进的车辆数。

车速：间距平均车速 变速车道分为直接式、平行式两种。

排水制度分为合流制、分流制两种。

城市公共交通站点分为首末站、枢纽站、中间停靠站三种类型。

照明系统的布置方式有单排一侧布置、单排路中排列、双排对称布置、双排交错布置。

道路交通流三个基本特征：两重性，局限性，时空性。

沿河道路应根据 路线位置 确定路基标高。

交通量随 时间 变化规律分布 分 时变 ，日变。

空间变化规律分：路段 车到 方向 分布。

关于车速 设计车速，行驶车速，区间车速，临界车速目前主要的交通流理论： 概率论理念，交通流排队理论，跟驰理论，流体力学模拟理论。

概率论方法：离散型分布（泊松分布，二项式分布） 连续型分布（负指数分布，移位的负指数分布） 可以预测违反交通规则的车辆数的概率分布类型是 二项式分布。

城市道路交叉口规划规范[附条文说明]GB50647-20111总则1.0.1为科学、合理地规划城市道路交叉口，充分利用交叉口时空资源，实现交叉口人流和车流的交通安全与通达，制定本规范。

1.0.2本规范适用于城市规划各阶段相应的道路交叉口规划，以及城市道路平面交叉口或立体交叉的新建、改建与交通治理专项规划。

1.0.3城市道路交叉口规划应坚持科学发展和因地制宜的原则，符合保障安全、保证效率，保护环境、节约土地资源的要求。

1.0.4城市道路交叉口规划除应符合本规范外，尚应符合国家现行有关标准的规定。

2术语和符号2.1术语2.1.1交通功能traffic function交通设施在交通系统中所承担的作用，以及对出行者所能提供的交通服务和服务水平。

2.1.2宏观交通组织macro traffic organization在一定范围的交通系统中，规定各类道路上各种交通方式在空间与时间上的协调关系，使各种交通方式在道路系统中能有序、安全、高效地通行的交通运行方案。

2.1.3微观交通组织micro traffic organization在交叉口可通行的空间与时间范围内，安排组织从各方面汇集到交叉口的各种交通流有序地向各方向疏散，以保障人流和车流安全、高效地通过交叉口的交通运行方案。

2.1.4快速公共交通bus rapid transit(BRT)运用大容量公共交通车辆和先进的控制管理系统，在专用的车道上运行，具有运量大、运行速度快等特性的新型公共交通方式。

2.1.5信号控制交叉口signalized intersection用交通信号灯组织指挥冲突交通流运行次序的平面交叉口。

2.1.6无信号控制交叉口unsignalized intersection不用交通信号灯，而用交通标志、标线或仅根据道路交通安全法中对通行权的规定，组织相冲突交通流运行次序的平面交叉口。

2.1.7减速让行标志交叉口yield sign intersection主要道路与次要道路相交，用减速让行标志来规定次要道路车辆在进入交叉口前必须减速、让主要道路车辆先行，确认安全后方可通行的交叉口。

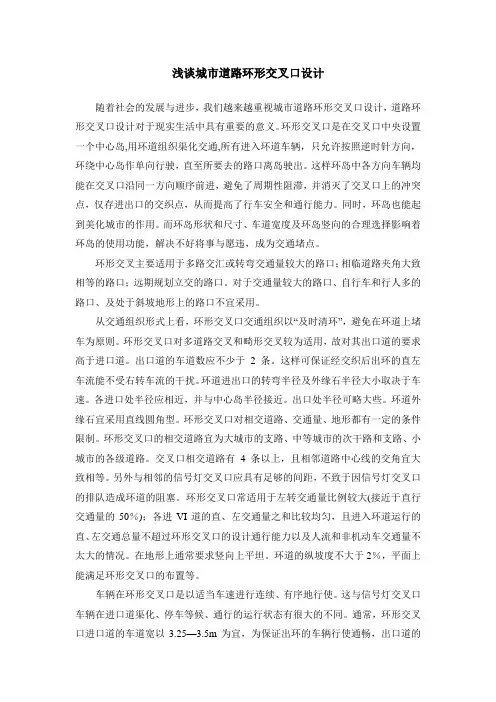

浅谈城市道路环形交叉口设计随着社会的发展与进步，我们越来越重视城市道路环形交叉口设计，道路环形交叉口设计对于现实生活中具有重要的意义。

环形交叉口是在交叉口中央设置一个中心岛,用环道组织渠化交通,所有进入环道车辆，只允许按照逆时针方向，环绕中心岛作单向行驶，直至所要去的路口离岛驶出。

这样环岛中各方向车辆均能在交叉口沿同一方向顺序前进，避免了周期性阻滞，并消灭了交叉口上的冲突点，仅存进出口的交织点，从而提高了行车安全和通行能力。

同时，环岛也能起到美化城市的作用。

而环岛形状和尺寸、车道宽度及环岛竖向的合理选择影响着环岛的使用功能，解决不好将事与愿违，成为交通堵点。

环形交叉主要适用于多路交汇或转弯交通量较大的路口；相临道路夹角大致相等的路口；远期规划立交的路口。

对于交通量较大的路口、自行车和行人多的路口、及处于斜坡地形上的路口不宜采用。

从交通组织形式上看，环形交叉口交通组织以“及时清环”，避免在环道上堵车为原则。

环形交叉口对多道路交叉和畸形交叉较为适用，故对其出口道的要求高于进口道。

出口道的车道数应不少于2条。

这样可保证经交织后出环的直左车流能不受右转车流的干扰。

环道进出口的转弯半径及外缘石半径大小取决于车速。

各进口处半径应相近，并与中心岛半径接近。

出口处半径可略大些。

环道外缘石宜采用直线圆角型。

环形交叉口对相交道路、交通量、地形都有一定的条件限制。

环形交叉口的相交道路宜为大城市的支路、中等城市的次干路和支路、小城市的各级道路。

交叉口相交道路有4条以上，且相邻道路中心线的交角宜大致相等。

另外与相邻的信号灯交叉口应具有足够的间距，不致于因信号灯交叉口的排队造成环道的阻塞。

环形交叉口常适用于左转交通量比例较大(接近于直行交通量的50％)；各进VI道的直、左交通量之和比较均匀，且进入环道运行的直、左交通总量不超过环形交叉口的设计通行能力以及人流和非机动车交通量不太大的情况。

在地形上通常要求竖向上平坦。

环道的纵坡度不大于2％，平面上能满足环形交叉口的布置等。

城市规划原理辅导：道路交叉口设计要求(1)无交通管制：适用于交通量很小的道路交叉口；(2)渠化交通：使用交通岛组织不同方向车流分道行驶，适用于交通量较小的次要交叉口、异形交叉口和城市边缘地区的道路交叉口。

在交通量很大的交叉口，配合信号灯组织渠化交通，有利于交叉口的交通秩序，增大交叉口的通行能力；(3)交通指挥(信号灯控制或交通警察指挥)：常用于一般平面十字交叉口；(4)立体交叉：适用于快速、有连续交通要求的大交通量交叉口。

2.基本类型及其特点交叉口按竖向位置可分为平面交叉与立体交叉两大基本类型。

3.平面交叉口设计(1)形式：十字交叉、X形交叉、丁字形(T形)交叉、Y形交叉、多路交叉、环形交叉。

(2)转角半径：根据道路性质、横断面形式、车型、车速来确定。

交叉口转角半径(3)人行横道：人行横道的设置要考虑尽可能缩小交叉口面积，减少车辆通过交叉口的时间，提高交叉口通过效率，将人行横道设在转角曲线起点以内；要尽量与车行道垂直设置，缩短行人横过车行道的时间；尽量靠近交叉口，缩小交叉区域，减少车辆通过交叉口的时人行横道宽度决定于单位时间内过路行人的数量及行人过路信号放行时间，通常选用的经验宽度为4〜10m,规范规定最小宽度为4m。

规范规定：机动车车道数4条或人行横道长度大于30m时，则应在道路中央设置安全岛(最小宽度为1m)。

当行车密度很大或车速很高，过街行人很多时，可考虑设立体人行过街设施——人行地道或天桥。

(4)停止线：停止线在人行横道线外侧面1~ 2m处，以保证行人通过时的安全性。

(5)交叉口拓宽：建议高峰小时一个信号周期进入交叉口左转车辆大于3〜4辆时，增辟左转车辆的专用车道。

进入交叉口的右转车辆多于4辆时，需增设右转车辆的专用车道。

增设车道的宽度，可比路段车道宽度缩窄0.25〜0.5m,应不小于3.0m;进口段长度一般为50 〜75m。

4.环形交叉口设计平面环形交叉口又称环交、转盘，在交叉口中央设置一个中心岛，车辆绕中心岛作逆时针单向行驶，连续不断地通过交叉口，这也是渠化交通的一种形式，使所有直行和左、右转弯车辆均能在交叉口沿同一方向顺序前进，避免发生周期性交通阻滞(相对于信号灯来管制)，消灭了交叉口上的冲突点，提高了行车安全和交叉口的通行能力。

交 通 科 技2009年11月Tr anspor tation Science &TechnologyNov.2009收稿日期:2009208230城市道路环形交叉口的改造设计高 欣 朱荣军 金文刚(苏州市市政工程设计院有限责任公司 苏州 215007)摘 要 分析城市道路环形交叉口存在的问题,并结合工程实例,介绍环形交叉口的改造方案,比较各种方案对交通功能的改善程度。

关键词 环形交叉口 交织段 通行能力环形交叉口是在交叉口中央设置一个中心岛,用环道组织渠化交通,驶入交叉口的车辆,一律绕岛作逆时针单向行驶,至所要去的路口离岛驶出。

进环和出环的车辆,在环岛行驶时处于紊流交织运行状态,为了不使车辆在环岛交织段出现停车等让的情况,中心岛的半径必须满足最小交织段长度的要求。

交织段的处理是环形交叉口设计的关键之处,直接决定着环形交叉口的通行能力。

1 城市道路环形交叉口存在的问题(1)环岛半径小,环道车道数多,两者不相匹配。

(2)技术标准低。

很多环岛实际上只是一个普通的平面交叉口,为了其他方面的需要,在中间设置了一个中心岛,添加了一些景观素材或者标志性建筑。

此类交叉口的几何尺寸一般只是常规平面交叉口尺寸稍作放大,交织段短,形成不了交织,存在的只是穿插冲突,不满足规范中环形交叉口几何设计的要求。

(3)交通组织差,通行能力低。

当前大多数城市道路的环形交叉口均为无控交叉口,没有完善的交通配套设施和交通组织方案。

在这种情况下,环形交叉口的通行能力会受到很大的限制,随着时间的推移,交叉口交通量达到一定程度时,交通矛盾就会显现。

(4)非机动车、行人和机动车相互干扰严重。

很多非机动车、行人通行并不按照环形交叉口的运转规则,无视标志标线驶入机动车环道,在机动车之间/见缝插针0,随意穿梭。

不仅自身安全得不到保障,还对机动车的正常行车造成极大的干扰,从而严重降低交叉口的服务水平。

(5)路网规划不合理。

由于规划中路网结构不合理,造成了交叉口成为多路交叉、畸形交叉而不得不设置环形交叉口的情况。

目录1 总则 (2)3 一般规定 (3)3.1 城市道路分类及其交通功能 (3)3.2 城市道路交叉口分类、交通组织、交通功能及选型 (3)3.3 城市规划各阶段的交叉口规划设计 (4)3.4 交叉口规划设计范围 (6)3.5 交叉口规划设计指标 (6)4 平面交叉口规划设计 (12)4.1 通则 (12)4.2 非信号控制交叉口 (15)4.3 信号控制交叉口 (15)4.4 环形交叉口设计 (17)5 立体交叉口规划设计 (19)5.1 通则 (19)5.2 立体交叉口系统规划 (19)5.3 立体交叉口各组成部分规划设计 (25)6 道路与铁路交叉道口规划设计 (31)6.1 一般规定 (31)6.2 道路与铁路平面交叉道口 (32)6.3 道路与铁路立体交叉道口 (33)7 行人与非机动车过街设施 (34)7.1 行人过街设施 (34)7.2 非机动车过街设施 (34)8 公共交通设施 (36)8.1 通则 (36)8.2 公汽（电）车停靠站 (36)8.3 公共汽（电）车专用道 (37)8.4 公共汽（电）车优先控制 (37)《城市道路交叉口规划设计规范》条文说明（征求意见稿06.01.18版）1 总则1.0.1 编订本规范为目的：城市道路交叉口是整个城市道路系统中交通事故的多发点，交通运行的拥堵点、通行能力的控制点。

科学、合理地规划设计交叉口是城市道路系统交通安全与畅通的决定因素之一。

因此，在交叉口规划设计的观念与技术上，从上世纪50-60年代起，就有了很大的改进。

过去城市规划中的道路交通规划只以路网与路线为中心，把交叉口看成只是路网中几条道路相交的产物。

在交通运行的实践中，才逐渐认清了交叉口在路网中的重要性，才开始重视研究交叉口的规划设计，产生了交叉口规划设计的新理念新方法。

为更新过去城市道路交通规划中的交叉口规划设计，能用新理念、新方法、科学合理地规划设计安全、高效、低耗、低害的交叉口，引用国内外近年来运用成功的成熟经验与研究成果、制订本规范。
