全自动洗衣机安装与调试

三金小王子全自动洗衣机使用说明(二)
三金小王子全自动洗衣机使用说明
一、产品简介
•产品名称：三金小王子全自动洗衣机
•适用场景：家庭、酒店、宾馆等
•主要功能：全自动洗涤、漂洗、脱水
二、安装及调试
1.将洗衣机放置在平稳的地面上，确保洗衣机稳固。

2.连接洗衣机的供水管和排水管，确保连接牢固。

3.插上电源，确认电源插座和线路正常。

4.按照说明书中的步骤，进行洗衣机的初始化设置。

5.打开洗衣机的门，放入衣物，并注意不要超过洗衣机的容量限制。

三、洗衣模式选择
1.打开洗衣机面板上的开关按钮，机器将进入待机状态。

2.按下选择模式的按钮，并通过旋转选择按键选择合适的洗衣模式。

3.按下启动按钮，洗衣机将开始运转。

四、使用注意事项
•请根据衣物的材质和脏污程度选择合适的洗衣模式。

•在放入衣物前，请检查衣物上是否有金属、硬物等可能对洗衣机造成损坏的物品。

•请遵守洗衣机的最大容量限制，不要超过规定的衣物量。

•洗衣机运转过程中，请勿乱拉乱动洗衣机的门，以免破坏洗衣机结构。

•洗衣机使用完毕后，及时清洁洗衣机内外部，保持机器的干净卫生。

五、故障排查
•若洗衣机出现异常运行、漏水等故障，请及时断电，关闭水源，并联系售后服务。

以上是对三金小王子全自动洗衣机使用说明的相关说明，希望对用户的使用有所帮助。

如有其他问题，欢迎随时联系售后服务。

注意：本文中不包含网址、图片或电话号码等信息。

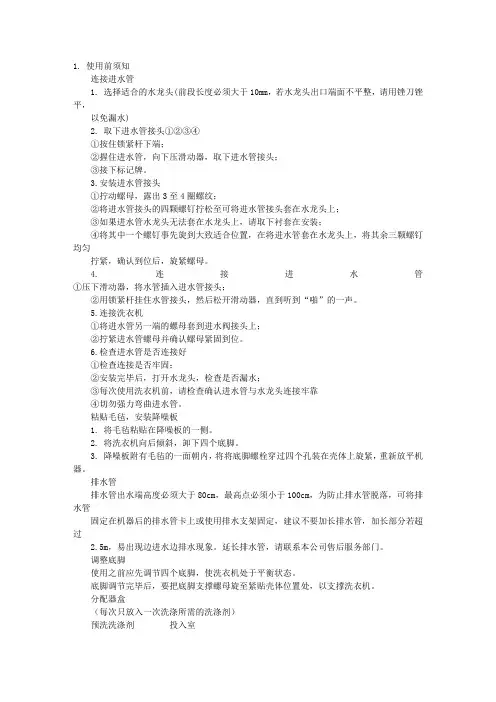

1. 使用前须知连接进水管1. 选择适合的水龙头(前段长度必须大于10mm，若水龙头出口端面不平整，请用锉刀锉平，以免漏水)2. 取下进水管接头①②③④①按住锁紧杆下端；②握住进水管，向下压滑动器，取下进水管接头；③接下标记牌。

3.安装进水管接头①拧动螺母，露出3至4圈螺纹；②将进水管接头的四颗螺钉拧松至可将进水管接头套在水龙头上；③如果进水管水龙头无法套在水龙头上，请取下衬套在安装；④将其中一个螺钉事先旋到大致适合位置，在将进水管套在水龙头上，将其余三颗螺钉均匀拧紧，确认到位后，旋紧螺母。

4.连接进水管①压下滑动器，将水管插入进水管接头；②用锁紧杆挂住水管接头，然后松开滑动器，直到听到“啪”的一声。

5.连接洗衣机①将进水管另一端的螺母套到进水阀接头上；②拧紧进水管螺母并确认螺母紧固到位。

6.检查进水管是否连接好①检查连接是否牢固；②安装完毕后，打开水龙头，检查是否漏水；③每次使用洗衣机前，请检查确认进水管与水龙头连接牢靠④切勿强力弯曲进水管。

粘贴毛毡，安装降噪板1. 将毛毡粘贴在降噪板的一侧。

2. 将洗衣机向后倾斜，卸下四个底脚。

3. 降噪板附有毛毡的一面朝内，将将底脚螺栓穿过四个孔装在壳体上旋紧，重新放平机器。

排水管排水管出水端高度必须大于80cm，最高点必须小于100cm，为防止排水管脱落，可将排水管固定在机器后的排水管卡上或使用排水支架固定，建议不要加长排水管，加长部分若超过2.5m，易出现边进水边排水现象。

延长排水管，请联系本公司售后服务部门。

调整底脚使用之前应先调节四个底脚，使洗衣机处于平衡状态。

底脚调节完毕后，要把底脚支撑螺母旋至紧贴壳体位置处，以支撑洗衣机。

分配器盒（每次只放入一次洗涤所需的洗涤剂）预洗洗涤剂投入室主洗洗涤剂投入室软化剂，漂白剂投入室选择预洗的功能时，在预洗室投入洗涤剂预先洗涤衣物；洗涤剂的用量请参照洗涤剂的使用说明，过量的洗涤剂会产生大量泡沫，易溢出，且影响洗涤剂的溶解；应使用滚筒洗衣机专用低泡洗涤剂，若洗涤合成或羊毛织物时，则应该用为其特制得洗涤剂软化剂或漂白剂的最高液面不要超过分配器盒的max标识。

家电产品安装调试规范第一章家电产品安装调试概述 (4)1.1 安装调试的目的与意义 (4)1.2 安装调试的基本原则 (5)第二章安装前准备工作 (5)2.1 产品检查与验收 (5)2.1.1 产品验收标准 (5)2.1.2 产品检查流程 (5)2.2 工具与设备准备 (6)2.2.1 常用工具 (6)2.2.2 辅助设备 (6)2.3 安全防护措施 (6)2.3.1 安全意识 (6)2.3.2 防护措施 (6)第三章家电产品安装方法 (7)3.1 常见家电产品安装流程 (7)3.1.1 电视安装流程 (7)3.1.2 空调安装流程 (7)3.1.3 洗衣机安装流程 (7)3.2 安装注意事项 (7)3.2.1 遵循安装说明书 (7)3.2.2 注意安全 (8)3.2.3 使用合格配件 (8)3.2.4 保持清洁 (8)3.2.5 定期检查 (8)3.3 安装质量控制 (8)3.3.1 检查安装效果 (8)3.3.2 检查功能正常 (8)3.3.3 检查安全功能 (8)3.3.4 检查美观性 (8)第四章家电产品调试方法 (8)4.1 常见家电产品调试流程 (8)4.1.1 开箱检查 (8)4.1.2 设备连接 (8)4.1.3 功能测试 (8)4.1.4 功能测试 (8)4.1.5 安全测试 (9)4.1.6 噪音测试 (9)4.1.7 整机测试 (9)4.2 调试注意事项 (9)4.2.1 严格遵守操作规程 (9)4.2.2 保证调试环境良好 (9)4.2.4 记录调试数据 (9)4.2.5 定期检查调试设备 (9)4.3 调试质量控制 (9)4.3.1 建立调试质量管理体系 (9)4.3.2 强化培训与考核 (9)4.3.3 严格执行调试规程 (9)4.3.4 质量问题追溯 (10)4.3.5 持续改进 (10)第五章电气连接与布线 (10)5.1 电气连接规范 (10)5.1.1 家电产品在安装过程中，电气连接应符合国家相关标准和规定，保证连接的可靠性和安全性。

全自动洗衣机说明书(总15页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除目录摘要第一章全自动洗衣机设计方案控制要求洗衣机的控制流程：基于PLC的系统设计方案全自动洗衣机PLC控制系统控制系统构成图全自动洗衣机机程序流程第二章全自动洗衣机的基本结构全自动洗衣机的工作原理及构造全自动洗衣机控制面板及控制系统洗涤与脱水系统进水和排水系统传动系统、箱体与支承系统第三章系统程序的设计及调试程序梯形图PLC控制程序调试调试步骤：总结参考文献摘要根据全自动洗衣机的工作原理,利用可编程控制器PLC实现控制,说明了PLC控制的原理方法,特点及控制洗衣机的特色。

全自动洗衣机控制系统利用了西门子S7-200系列PLC的特点,对按鈕,电磁阀,开关等其他一些输入/输出点进行控制,实现了洗衣机洗衣过程的自动化。

由于每遍的洗涤,排水,脱水的时间由PLC内计数器控制,所以只要改变计数器参数就可以改变时间。

可以把上面设定的程序时间定下来,作为固定程序使用,也可以根据衣物的质地,数量及油污的程度来编程。

只要稍作改变,就可以设计出诸如要多洗多甩的牛仔类衣物,轻洗轻甩的羊毛类衣物以及通用的标准洗涤程序,充分表现现代家电品的实用性。

在洗衣机控制方面，在PLC问世之前，工业控制领域中是继电器占主导地位。

但继电器控制领域有着十分明显的缺点：体积大、耗电多、可靠性、寿命短、运行速度慢、适应性差、尤其当生产工艺发生变化时，就必须重新设计、重新安装，造成时间和资金的严重浪费。

为了改变这一现状，PLC控制系统产生了。

继1969年美国数字设备公司研制出世界第一台PLC，并在通用汽车公司自动装配线上试用，获得了成功，从而开创了工业控制新时期，从此，可编程控制器这一新的控制技术迅速发展起来了。

在许多领域都有广泛的应用。

PLC 的优点是：可靠性高，耗电少，适应性强，运行速度快，寿命长等，为了进一步提高全自动洗衣机的功能和性能，避免传统控制的一些弊端，就提出了用PLC来控制全自动洗衣机这个课题。
