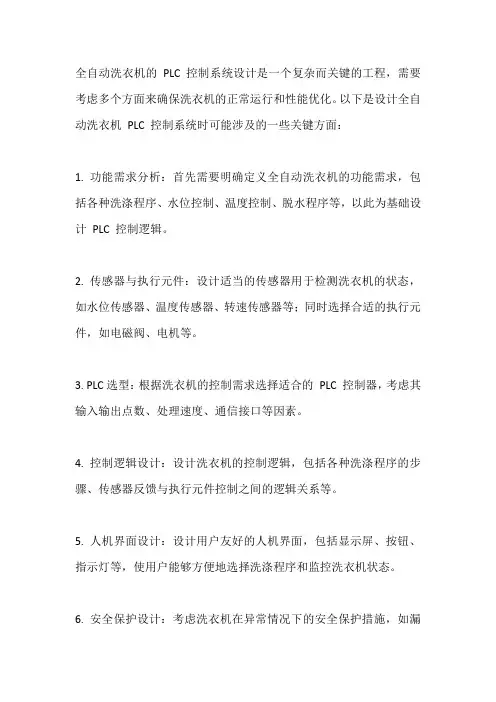

全自动洗衣机的PLC 控制系统设计是一个复杂而关键的工程，需要考虑多个方面来确保洗衣机的正常运行和性能优化。
以下是设计全自动洗衣机PLC 控制系统时可能涉及的一些关键方面：
1. 功能需求分析：首先需要明确定义全自动洗衣机的功能需求，包括各种洗涤程序、水位控制、温度控制、脱水程序等，以此为基础设计PLC 控制逻辑。
2. 传感器与执行元件：设计适当的传感器用于检测洗衣机的状态，如水位传感器、温度传感器、转速传感器等；同时选择合适的执行元件，如电磁阀、电机等。
3. PLC选型：根据洗衣机的控制需求选择适合的PLC 控制器，考虑其输入输出点数、处理速度、通信接口等因素。
4. 控制逻辑设计：设计洗衣机的控制逻辑，包括各种洗涤程序的步骤、传感器反馈与执行元件控制之间的逻辑关系等。
5. 人机界面设计：设计用户友好的人机界面，包括显示屏、按钮、指示灯等，使用户能够方便地选择洗涤程序和监控洗衣机状态。
6. 安全保护设计：考虑洗衣机在异常情况下的安全保护措施，如漏
水保护、过载保护、电气安全等，确保用户和设备的安全。
7. 系统调试与测试：在完成设计后进行系统调试与测试，验证控制系统的可靠性和稳定性，确保洗衣机能够按照设计要求正常运行。
通过综合考虑以上方面，设计出合理有效的全自动洗衣机PLC 控制系统，可以实现洗衣机的自动化控制，提升洗衣机的性能和用户体验。
同时，也需要不断改进和优化控制系统，以适应市场需求和技术发展的变化。
可编辑修改精选全文完整版PLC课程设计-全自动洗衣机控制系统设计LT1 系统描述即设计要求1.1 自动洗衣机的介绍随着科学技术不断进步和社会飞速发展，洗衣机成为人民日常生活息息相关的家用电器产品。
洗衣机的全自动化、多功能化、智能化是其发展方向。
基于全自动洗衣机的应用日益广泛，本次设计利用三菱公司生产的PLC控制全自动洗衣机，与传统的继电器逻辑控制系统相比较，洗衣机可靠性、节能性得到了提高。
PLC控制不需要大量的活动部件和电子元器件，它的接线也大大减少，与此同时系统维修简单、维修时间缩短。
全自动洗衣机采用PLC控制系统将大大提高工作效率，和适应工作环境的能力。
在全自动洗衣机中，洗衣机洗涤、脱水程序是由单片机为中心控制系统工作的。
首先由于单片机的指令系统相对复杂，编写洗涤、脱水程序相对复杂；其次，在设计控制系统硬件时．要有多种电路保护装置，如电流保护、电压保护、过载保护、过热保护及欠压保护等等这样增加了硬件的复杂性，隐含较高的故障率无形地增加了维修成本费用，在各种控制系统中广泛运用的PLC能克服单片机的缺点。
它是整体模块，集中了驱动电路、检测电路和保护电路以及通讯联网功能。
因此在运用中，硬件也相对简单，提高控制系统的可靠性。
另外它的编程语言也相对简单。
1.2自动洗衣机的设计要求通过PLC实现的设计要求为：（1）按下启动按钮及水位选择开关，注水直到高（中、低）水位，关水；（2）2s后开始洗涤；（3）洗涤时，正转30s，停2s，然后反转30s，停2s；（4）如此循环5次，总共320s后开始排水，排空后脱水30s；（5）开始清洗，重复（2）～（5），清洗两遍；（6）清洗完成，报警3s并自动停机；（7）若按下停车按扭，可手动排水（不脱水）和手动脱水（不计数）；若要求启动开关分为标准洗和轻柔洗，试改变有关输入点，并在程序中加入轻柔洗功能2 方案论证2.1 采用PLC系统：1）可靠性高，PLC作为一种通用的工业控制器，它必须能够在各种不同的工作环境中正常工作。

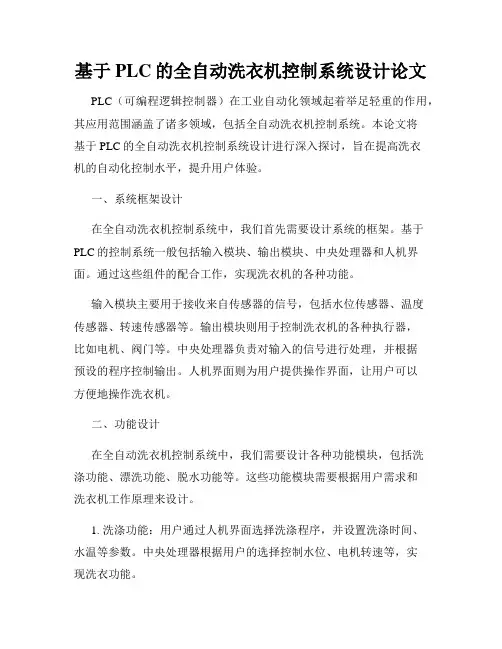

基于PLC的全自动洗衣机控制系统设计论文PLC（可编程逻辑控制器）在工业自动化领域起着举足轻重的作用，其应用范围涵盖了诸多领域，包括全自动洗衣机控制系统。
本论文将基于PLC的全自动洗衣机控制系统设计进行深入探讨，旨在提高洗衣机的自动化控制水平，提升用户体验。
一、系统框架设计在全自动洗衣机控制系统中，我们首先需要设计系统的框架。
基于PLC的控制系统一般包括输入模块、输出模块、中央处理器和人机界面。
通过这些组件的配合工作，实现洗衣机的各种功能。
输入模块主要用于接收来自传感器的信号，包括水位传感器、温度传感器、转速传感器等。
输出模块则用于控制洗衣机的各种执行器，比如电机、阀门等。
中央处理器负责对输入的信号进行处理，并根据预设的程序控制输出。
人机界面则为用户提供操作界面，让用户可以方便地操作洗衣机。
二、功能设计在全自动洗衣机控制系统中，我们需要设计各种功能模块，包括洗涤功能、漂洗功能、脱水功能等。
这些功能模块需要根据用户需求和洗衣机工作原理来设计。
1. 洗涤功能：用户通过人机界面选择洗涤程序，并设置洗涤时间、水温等参数。
中央处理器根据用户的选择控制水位、电机转速等，实现洗衣功能。
2. 漂洗功能：洗涤结束后，洗衣机需要进行漂洗操作。
同样，用户可以通过人机界面选择漂洗程序，并设置相关参数。
中央处理器控制水位和漂洗时间，确保洗涤剂充分清洗干净。
3. 脱水功能：漂洗完成后，洗衣机需要进行脱水操作。
用户可以选择脱水程序，并设置转速。
中央处理器控制电机按照设定的转速进行脱水，确保衣物快速排水。
三、性能设计在全自动洗衣机控制系统设计中，性能是至关重要的。
我们需要考虑系统的稳定性、可靠性、响应速度等方面。
1. 系统稳定性：系统在各种工况下都需要保持稳定性，不能因为外界干扰或系统内部问题导致异常操作。
2. 可靠性：系统需要具有良好的抗干扰能力和容错能力，能够正常工作并在异常情况下自动切换至安全状态。
3. 响应速度：系统的响应速度需要足够快，可以根据用户的操作快速响应并执行相应动作。
全自动洗衣机控制系统研究设计全自动洗衣机控制系统是一种用于控制洗衣机运行的技术系统。
它可以根据用户的需求和设定，自动完成洗衣过程的各个阶段，提高洗衣效率和便捷性。
本文将对全自动洗衣机控制系统进行研究设计，并包括以下几个方面的内容：硬件设计、软件设计和系统测试。
硬件设计：全自动洗衣机控制系统的硬件设计主要包括控制面板、传感器和执行部件。
控制面板负责与用户进行交互，包括显示当前状态和操作界面，接收用户设定的参数和指令。
传感器用于检测洗衣机内部的状态和环境变量，例如洗衣水位、温度、转速等。
执行部件则负责根据控制系统的指令，控制洗衣机的各个部分运行，例如水泵、电机和阀门等。
软件设计：全自动洗衣机控制系统的软件设计主要包括控制算法和用户界面。
控制算法是实现全自动洗衣过程的核心部分，它根据用户设定的参数和洗衣机内部的状态，确定各个部件的工作方式和顺序。
例如，在洗涤阶段需要确定洗涤时间、转速和水位，而在洗衣结束后需要根据用户设定的选项，执行漂洗、脱水和烘干等操作。
用户界面包括显示当前状态和操作界面，以及接收用户设定的参数和指令。
用户界面设计需要考虑界面的友好性和可操作性，使用户能够方便地使用洗衣机控制系统。
系统测试：全自动洗衣机控制系统的测试主要包括功能测试和性能测试。
功能测试是验证系统是否满足用户需求和功能要求。
例如，测试系统是否能够完成各个洗衣过程的自动控制，以及是否能够根据用户设定的参数和选项执行相应的操作。
性能测试是验证系统在各种工作条件下的性能指标，例如洗涤、漂洗、脱水和烘干效果，以及洗涤效率和能效等方面的指标。
在研究设计全自动洗衣机控制系统时，需要考虑以下几个方面的问题：1.确定用户需求和功能要求：了解用户对洗衣机的需求和期望，确定控制系统的功能和性能要求。
2.选择合适的传感器和执行部件：根据洗衣机的特点和工作要求，选择合适的传感器和执行部件，以实现洗衣过程的自动控制。
3.设计合理的控制算法：根据用户需求和洗衣机的工作原理，设计合理的控制算法，以实现洗衣过程的自动控制。

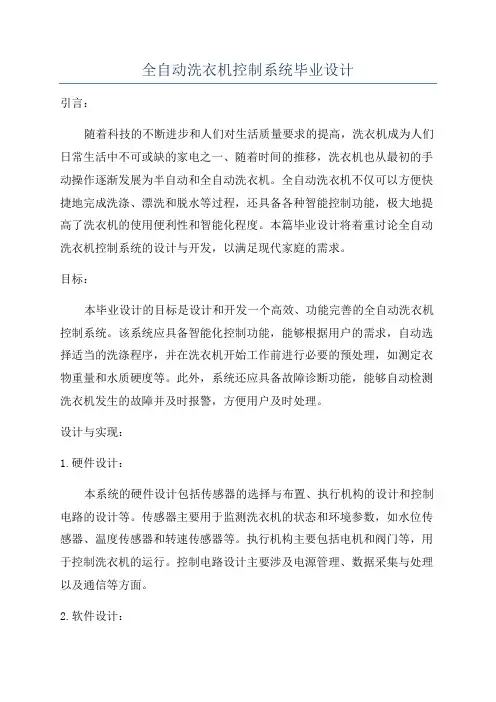

全自动洗衣机控制系统毕业设计引言：随着科技的不断进步和人们对生活质量要求的提高，洗衣机成为人们日常生活中不可或缺的家电之一、随着时间的推移，洗衣机也从最初的手动操作逐渐发展为半自动和全自动洗衣机。
全自动洗衣机不仅可以方便快捷地完成洗涤、漂洗和脱水等过程，还具备各种智能控制功能，极大地提高了洗衣机的使用便利性和智能化程度。
本篇毕业设计将着重讨论全自动洗衣机控制系统的设计与开发，以满足现代家庭的需求。
目标：本毕业设计的目标是设计和开发一个高效、功能完善的全自动洗衣机控制系统。
该系统应具备智能化控制功能，能够根据用户的需求，自动选择适当的洗涤程序，并在洗衣机开始工作前进行必要的预处理，如测定衣物重量和水质硬度等。
此外，系统还应具备故障诊断功能，能够自动检测洗衣机发生的故障并及时报警，方便用户及时处理。
设计与实现：1.硬件设计：本系统的硬件设计包括传感器的选择与布置、执行机构的设计和控制电路的设计等。
传感器主要用于监测洗衣机的状态和环境参数，如水位传感器、温度传感器和转速传感器等。
执行机构主要包括电机和阀门等，用于控制洗衣机的运行。
控制电路设计主要涉及电源管理、数据采集与处理以及通信等方面。
2.软件设计：软件设计是全自动洗衣机控制系统设计中的关键环节。
该系统的软件应具备以下功能：-用户界面设计：设计一个直观友好的用户界面，使用户能够方便地选择洗涤程序、调整参数等。
-洗涤程序选择：根据用户选择的洗涤程序，自动调整洗衣机的运行参数，并显示当前运行状态。
-智能预处理：根据衣物重量和水质硬度等参数，自动调整洗涤剂的用量和洗涤时间。
-故障诊断：通过监测和分析来自传感器的数据，判断洗衣机是否发生故障，并及时报警。
3.性能测试与优化：完成洗衣机控制系统的设计与开发后，需进行性能测试与优化，以确保系统的稳定可靠性。
性能测试可以包括对系统各功能的单独测试和整体测试，确保系统在各种工作状态下都能正常运行。
优化则需要根据测试结果对系统的硬件和软件进行适当的调整和改进，以提高系统的性能和可靠性。

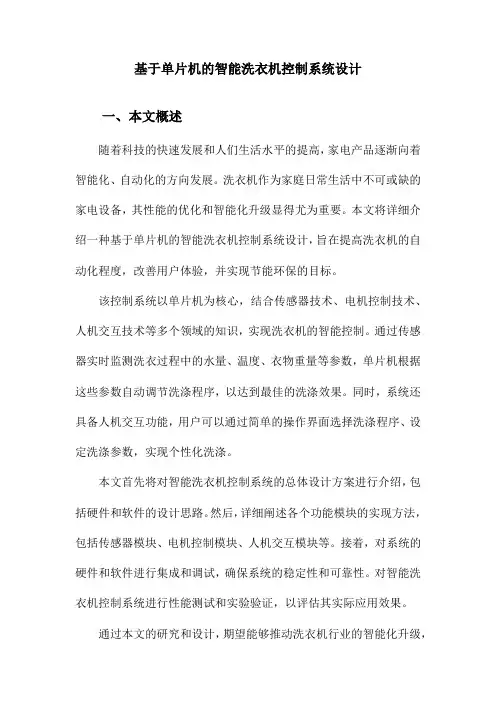

基于单片机的智能洗衣机控制系统设计一、本文概述随着科技的快速发展和人们生活水平的提高，家电产品逐渐向着智能化、自动化的方向发展。
洗衣机作为家庭日常生活中不可或缺的家电设备，其性能的优化和智能化升级显得尤为重要。
本文将详细介绍一种基于单片机的智能洗衣机控制系统设计，旨在提高洗衣机的自动化程度，改善用户体验，并实现节能环保的目标。
该控制系统以单片机为核心，结合传感器技术、电机控制技术、人机交互技术等多个领域的知识，实现洗衣机的智能控制。
通过传感器实时监测洗衣过程中的水量、温度、衣物重量等参数，单片机根据这些参数自动调节洗涤程序，以达到最佳的洗涤效果。
同时，系统还具备人机交互功能，用户可以通过简单的操作界面选择洗涤程序、设定洗涤参数，实现个性化洗涤。
本文首先将对智能洗衣机控制系统的总体设计方案进行介绍，包括硬件和软件的设计思路。
然后，详细阐述各个功能模块的实现方法，包括传感器模块、电机控制模块、人机交互模块等。
接着，对系统的硬件和软件进行集成和调试，确保系统的稳定性和可靠性。
对智能洗衣机控制系统进行性能测试和实验验证，以评估其实际应用效果。
通过本文的研究和设计，期望能够推动洗衣机行业的智能化升级，为用户提供更加便捷、高效、节能的洗涤体验。
也希望本文的研究方法和成果能够为相关领域的研究人员和技术人员提供有益的参考和借鉴。
二、单片机基础知识单片机（Microcontroller Unit，MCU）是一种集成电路芯片，采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统。
单片机也被称为微控制器，它的应用领域非常广泛，包括智能家居、医疗设备、工业控制、航空航天等。
单片机的主要特点包括：集成度高，体积小，功耗低，可靠性高，控制功能强，扩展灵活，以及易于实现智能化控制等。

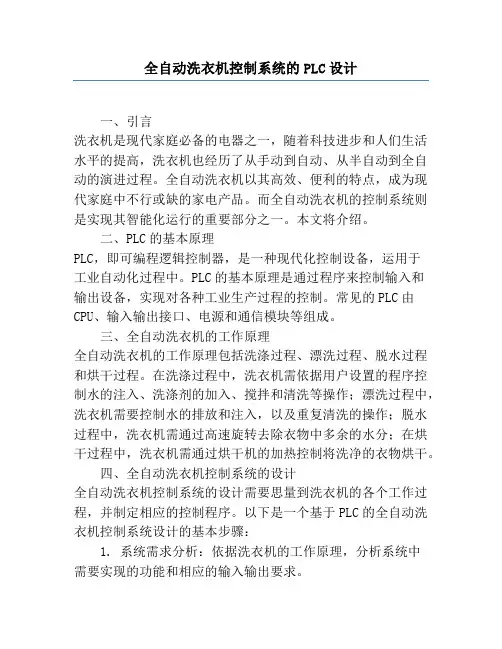

全自动洗衣机控制系统的PLC设计一、引言洗衣机是现代家庭必备的电器之一，随着科技进步和人们生活水平的提高，洗衣机也经历了从手动到自动、从半自动到全自动的演进过程。
全自动洗衣机以其高效、便利的特点，成为现代家庭中不行或缺的家电产品。
而全自动洗衣机的控制系统则是实现其智能化运行的重要部分之一。
本文将介绍。
二、PLC的基本原理PLC，即可编程逻辑控制器，是一种现代化控制设备，运用于工业自动化过程中。
PLC的基本原理是通过程序来控制输入和输出设备，实现对各种工业生产过程的控制。
常见的PLC由CPU、输入输出接口、电源和通信模块等组成。
三、全自动洗衣机的工作原理全自动洗衣机的工作原理包括洗涤过程、漂洗过程、脱水过程和烘干过程。
在洗涤过程中，洗衣机需依据用户设置的程序控制水的注入、洗涤剂的加入、搅拌和清洗等操作；漂洗过程中，洗衣机需要控制水的排放和注入，以及重复清洗的操作；脱水过程中，洗衣机需通过高速旋转去除衣物中多余的水分；在烘干过程中，洗衣机需通过烘干机的加热控制将洗净的衣物烘干。
四、全自动洗衣机控制系统的设计全自动洗衣机控制系统的设计需要思量到洗衣机的各个工作过程，并制定相应的控制程序。
以下是一个基于PLC的全自动洗衣机控制系统设计的基本步骤：1. 系统需求分析：依据洗衣机的工作原理，分析系统中需要实现的功能和相应的输入输出要求。
2. PLC选型：依据系统的需求，在市场上选择合适的PLC 设备，并采购相应的CPU、输入输出模块等配件。
3. 硬件毗连：将PLC的各个部件按照电路图进行正确毗连。
4. 编写控制程序：依据系统需求，使用PLC编程软件编写相应的控制程序，包括各个工作过程的流程控制、输入输出设备的控制以及报警机制等。
5. 仿真测试：将编写好的程序下载到PLC中进行仿真测试，以确保程序的准确性和稳定性。
6. 确定控制参数：依据实际状况，调整控制参数，使系统的工作更加稳定和高效。
7. 系统集成：将编写好的控制程序与洗衣机的硬件部分进行集成，进行整机测试和调试。
基于PLC的全自动洗衣机控制系统设计全自动洗衣机是一种应用广泛的家电产品，它能够在人们日常生活中带来便利和舒适。
PLC（可编程逻辑控制器）是一种常见的工业自动化控制设备，其强大的功能和稳定性使其成为设计和实现全自动洗衣机控制系统的理想选择。
全自动洗衣机控制系统设计的目标是实现洗衣机的自动化控制、运行和监控。
下面将详细介绍基于PLC的全自动洗衣机控制系统的设计。
首先，全自动洗衣机的控制系统需要包括几个关键组件，如传感器、执行元件和PLC。
传感器常用的有温度传感器、水位传感器等，用于感知洗衣机内部的状态。
执行元件包括电机、水泵等，用于实现相应的操作。
PLC则负责对传感器的读取和执行元件的控制进行逻辑处理，将其进行组合，实现自动化的洗衣过程。
其次，洗衣机的控制系统需要实现几个基本功能，如水位控制、温度控制、转速控制等。
水位控制是通过水位传感器来实现的，当水位低于设定值时，PLC会控制水泵进行注水，当水位高于设定值时，PLC则会控制水泵排水。
温度控制是通过温度传感器来实现的，PLC会根据设定的温度来控制加热元件的加热与否，以达到设定的洗衣水温。
转速控制是通过电机的转速控制来实现的，PLC会根据不同的洗涤阶段和程序要求，控制电机的转速或停止。
此外，全自动洗衣机的控制系统还需要实现一些附加功能，如故障检测和报警、定时启动等。
PLC可以监测洗衣机各个部件的工作状态，一旦发生故障，PLC会触发相应的报警装置，提醒用户进行维修。
定时启动功能可以通过设置启动时间来实现，PLC会在指定的时间自动启动洗衣机，方便用户的使用。
最后，全自动洗衣机的控制系统还要考虑安全性和可靠性。
在设计过程中需考虑到异常情况的处理，如断电、水泵故障等，保证洗衣机能够安全停止运行。
此外，还需要设计合理的电路和电路布置，以确保PLC的稳定运行。
综上所述，基于PLC的全自动洗衣机控制系统设计需要考虑传感器、执行元件和PLC的选择，实现水位控制、温度控制、转速控制等基本功能，同时还要实现故障检测、报警和定时启动等附加功能，保证系统的安全性和可靠性。

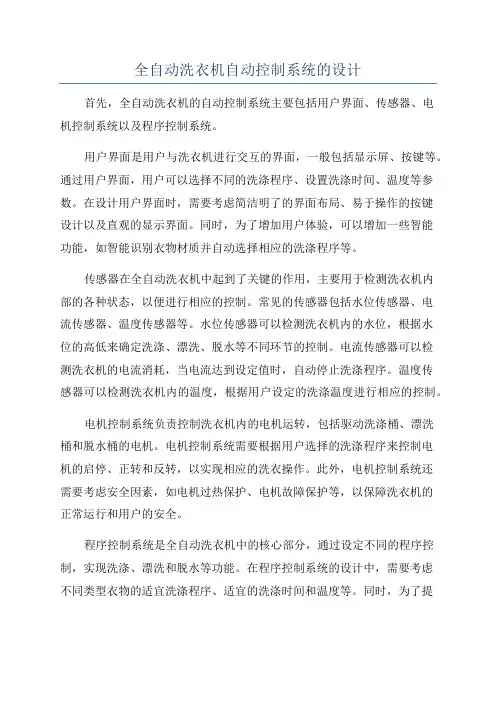

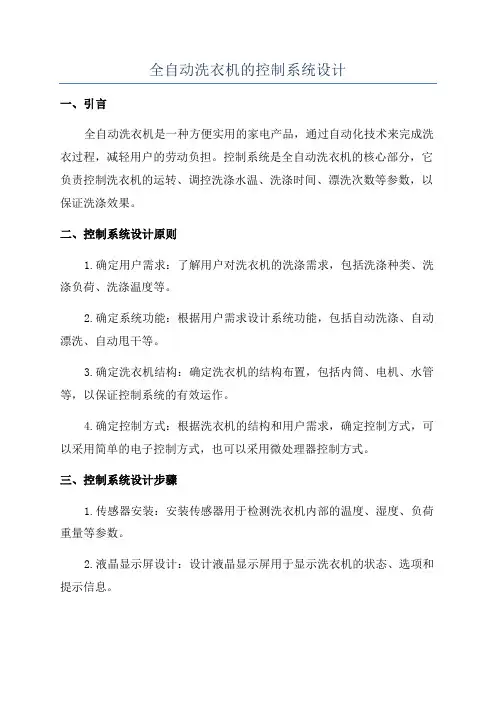

全自动洗衣机自动控制系统的设计首先，全自动洗衣机的自动控制系统主要包括用户界面、传感器、电机控制系统以及程序控制系统。
用户界面是用户与洗衣机进行交互的界面，一般包括显示屏、按键等。
通过用户界面，用户可以选择不同的洗涤程序、设置洗涤时间、温度等参数。
在设计用户界面时，需要考虑简洁明了的界面布局、易于操作的按键设计以及直观的显示界面。
同时，为了增加用户体验，可以增加一些智能功能，如智能识别衣物材质并自动选择相应的洗涤程序等。
传感器在全自动洗衣机中起到了关键的作用，主要用于检测洗衣机内部的各种状态，以便进行相应的控制。
常见的传感器包括水位传感器、电流传感器、温度传感器等。
水位传感器可以检测洗衣机内的水位，根据水位的高低来确定洗涤、漂洗、脱水等不同环节的控制。
电流传感器可以检测洗衣机的电流消耗，当电流达到设定值时，自动停止洗涤程序。
温度传感器可以检测洗衣机内的温度，根据用户设定的洗涤温度进行相应的控制。
电机控制系统负责控制洗衣机内的电机运转，包括驱动洗涤桶、漂洗桶和脱水桶的电机。
电机控制系统需要根据用户选择的洗涤程序来控制电机的启停、正转和反转，以实现相应的洗衣操作。
此外，电机控制系统还需要考虑安全因素，如电机过热保护、电机故障保护等，以保障洗衣机的正常运行和用户的安全。
程序控制系统是全自动洗衣机中的核心部分，通过设定不同的程序控制，实现洗涤、漂洗和脱水等功能。
在程序控制系统的设计中，需要考虑不同类型衣物的适宜洗涤程序、适宜的洗涤时间和温度等。
同时，为了提高洗涤效果和洗涤质量，可以加入一些高级功能，如自动投放洗衣液、自动调整洗涤时间和温度等。
综上所述，全自动洗衣机自动控制系统设计涉及用户界面、传感器、电机控制系统和程序控制系统等多个方面。
在设计过程中需要充分考虑用户需求、洗衣效果和安全性，并通过合理的布局和科学的算法，实现洗衣机的高效运行和用户的良好体验。
同时，随着科技的不断进步和用户需求的不断变化，自动控制系统的设计也需要不断更新和升级，以适应新的洗衣机技术和用户需求的发展。
分数：华南理工大学广州学院课程设计任务书题目：全自动洗衣机的PLC控制系统设计课程：PLC技能培训课程设计专业：自动化班级：姓名：学号：第一部分任务书《PLC技能培训》课程设计任务书一、课程设计目的编程序控制器（PLC）于20世纪60年代在美国诞生，在我国的发展与应用已有30多年的历史，现在它已经广泛应用于国民经济的各个工业生产领域，成为提高工业装备电气自动化水平的重要设备和强大支柱。
因此，PLC技术已成为电气自动化专业技能型人才必不可少的重要技能,《PLC技能培训》课程是《电气设备与PLC》课程实践教学环节，通过实践，可以帮助学生加深对理论知识消化吸收，提高PLC编程技能。
该课程设计的主要目的是通过运用三菱FX3U 系列PLC设计一控制系统，掌握PLC控制系统设计原则、方法、过程和具体设计步骤。
通过设计还有助于复习、巩固以往所学的知识，达到灵活应用的目的。
电气设计必须满足生产设备和生产工艺的要求，因此，设计之前必须了解设备及控制系统的用途、结构、操作要求和工艺过程，在此过程中培养从事设计工作的整体观念。
课程设计应强调能力培养为主，在独立完成设计任务的同时，还要注意其他几方面能力的培养与提高，如独立工作能力与创造力；综合运用专业及基础知识的能力，解决实际工程技术问题的能力；查阅图书资料、产品手册和各种工具书的能力；工程绘图的能力；书写技术报告和编制技术资料的能力。
二、PLC应用系统设计的内容和步骤1．设计原则（1）系统应最大限度地满足被控设备或生产过程的控制要求。
（2）在满足控制要求的前提下，应力求使系统简单、经济，操作方便。
（3）保证控制系统工作安全可靠。
（4）考虑到生产发展和生产工艺改进，在确定PLC容量时，应适当留有裕量，使系统有扩展余地。
2．设计内容）拟定控制系统设计的技术条件。
1（．（2）确定电气传动控制方案和电动机、电磁阀等执行机构。
（3）选择PLC的型号。
（4）编制PLC输入、输出端子分配表。
（5）绘制输入、输出端子接线图。
（6）根据系统控制要求，用相应的编程语言（常用梯形图）设计程序。
（7）设计操作台、电气柜及非标准电气元件。
（8）编写设计说明书和使用操作说明书。
3．设计主要步骤（1）分析被控对象的控制要求，确定控制任务.（2）选择和确定用户I/O设备.（3）选择PLC的型号.（4）系统的硬件、软件设计.（5）系统联机统调三、课程设计任务：全自动洗衣机的PLC控制系统设计，即采用三菱FX3U系列PLC完成全自动洗衣机的PLC控制系统设计。
四、课程设计控制要求1、概述洗衣机的应用现在比较普遍。
全自动洗衣机的实物示意图如图所示。
．全自动洗衣机的洗衣桶(外桶)和脱水桶(内桶)是以同一中心安放的。
外桶固定，作盛水用。
内桶可以旋转，作脱水(甩水)用。
内桶的四周有很多小孔，使内外桶的水流相通。
该洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。
进水时，通过电控系统使进水阀打开，经进水管将水注入到外桶。
排水时，通过电控系统使排水阀打开，将水由外桶排出到机外。
洗涤正转、反转由洗涤电动机驱动波盘正、反转来实现，此时脱水桶并不旋转。
脱水时，通过电控系统将离合器合上，由洗涤电动机带动内桶正转进行甩干。
高、低水位开关分别用来检测高、低水位。
启动按钮用来启动洗衣机工作。
停止按钮用来实现手动停止进水、排水、脱水及报警。
排水按钮用来实现手动排水。
电机功率为2.2KW，AC380V.2、设计任务和要求该全自动洗衣机的要求可以用下图流程图来表示。
PLC投入运行，系统处于初始状态，准备好启动。
启动时开始进水，水满(即水位到达高水位)时停止进水并开始正转洗涤。
正转洗涤15 s后暂停，暂停3 s后开始反转洗涤。
反转洗涤15s后暂停，暂停3 s后，若正、反洗涤未满3次，则返回从正转洗涤开始的动作；若正、反洗涤满3次时，则开始排水。
排水水位若下降到低位时，开始脱水并继续排水。
脱水10s即完成一次从进水到脱水的工作循环过程。
若未完成3次大循环，次大循环，则进行洗完3则返回从进水开始的全部动作，进行下一次大循环；若完成了．报警。
报警10s结束全部过程，自动停机。
'此外，还要求可以按排水按钮以实现手动排水；按停止按钮以实现搬运，停止进水、排水、脱水及报警。
五、具体完成项目1、选择三菱可编程控制器具体型号，编制PL C输入、输出端子分配表及绘制输入、输出端子接线图。
2、绘制全自动洗衣机的PLC控制流程图。
3、根据系统控制要求，完成全自动洗衣机的PLC控制程序编程，程序元件要有注释。
4、上机调试、答辩、验收。
六、课程设计报告内容：根据上述设计要求，提交设计报告，包括上述设计基本内容、设计说明书、使用说明书、设计心得体会。
七、设计时间安排（共2周）时序具体内)．自学布置内11．熟悉项目控制要求、设计任务2连接图及地址分配2设计并绘制系统原理图（含I / PL控制程序（含：系统控制流程图、梯形图设2上机模拟调试、答辩、验4、编写设计报告（含：设计基本内容、设计和使用说明书、2 5设计总结）八、设计完成期限：各班学号21-40号的同学完成该课题。
每位同学提交一份设计报告。
本设计任务书于2016年11月15日发出，2016年12月15日前上交设计报告。
本课题的调试、答辩、验收具体时间待定。
地点：PLC实验室。
内容摘要本文介绍了利用三菱系列PLC对全自动洗衣机控制系统总体控制,阐述了控制方案。
实现全自动洗衣机控制系统总体控制有多种，可以采用早期的模拟电路、数字电路或模数混合电路。
近年来随着科技的飞速发展，单片机、PLC的应用不断地走向深入，同时带动传统的控制检测技术的不断更新。
本文采用日本三菱公司生产的S7-200型PLC 作为核心控制器进行全自动洗衣机控制系统的设计，并且设计出了系统结构图、程序指令、梯形图以及输入输出端子的分配方案。
同时根据全自动洗衣机控制系统总体控制要求和特点,确定PLC 的输入输出分配,并进行现场调试。
关键词：PLC ；全自动洗衣机控制系统；PLC程序设计目录第1章引言0第2章全自动洗衣机控制系统总体控制方案确定02.1 总体控制方案确定02.1.1 控制系统方案选择02.1.2洗衣机的PLC控制系统概述1第3章全自动洗衣机的基本结构23.1 全自动洗衣机的原理和构造23.2 洗涤脱水系统43.3 排水和进水系统43.4 电动机及传动系统4第４章电气控制系统54.1 控制系统结构54.2 控制系统原理54.3 主电路图6第5章主要器件的选择65.1 电动机的选择65.2 可编程控制器外部设计75.2.1 PLC的选型75.2.2 I/O分配表及接线图7第6章软件设计96.1 系统的顺序功能图设计96.2 全自动洗衣机的控制要求设计步骤106.2.1 控制要求106.2.2控制程序的执行过程106.4控制系统的梯形图设计126.5语句表146.6程序运行16结论20设计总结21参考文献22第1章引言洗衣机是人们日常生活中常见的一种家电，已经成为人们生活中不可缺少的家用电器。
传统的基于继电器的控制，已经不能满足人们对洗衣机的自动化程度的要求了。
洗衣机需要更好地满足人们的需求，必须借助于自动化技术的发展。
而随着PLC技术的发展，用PLC作为控制器，就能很好地满足全自动洗衣机对自动化的要求，并且控制方式灵活多样，控制模式可以根据不同场合的应用而有所不同。
自动化技术的飞速发展使得洗衣机由初始的半自动式洗衣机发展到现在的全自动洗衣机，又正在向智能化洗衣机方向发展。
自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。
通过PLC课程设计，进一步掌握PLC的原理和系统设计方法。
培养和锻炼应用PLC的能力。
为今后实际应用和设计PLC系统打下良好的基础。
要求了解PLC控制系统设计的全过程，熟悉PLC系统设计的相关内容，掌握系统的方法和步骤。
主要包括：系统工艺过程和控制要求；系统分析和方案论证、系统功能图；硬件设计、程序设计；系统的调试步骤和方法。
完成一个小型系统上位机和下位机的设计。
第2章全自动洗衣机控制系统总体控制方案确定2.1 总体控制方案确定2.1.1 控制系统方案选择单片机系统的特点：1）要求环境，单片机对环境的适应能力较低，可靠性差。
2）编程和PLC相比难以学习，主要是单片机采用汇编语言或者是C语言，这些高级语言和PLC语言相比，难以学习。
3）功能单一只具有使用中所需要的功能。
但是，它结构简单，处理速度快。
PLC系统的特点：1）可靠性高，PLC作为一种通用的工业控制器，它必须能够在各种不同的工作环境中正常工作。
对工作的环境要求较低，抗外部干扰能力强，平均无故障时间长。
2）使用方便灵活，PLC采用了基本单元扩展或者是模块化的结构形式，因此，输入输出信号的数量，形式，驱动能力等都可以根据实际控制要求进行选择与确定，而且在/需要时可以随时更换，近年来，PLC的特殊模块增多这些可以满足不同的控制要求，使PLC的使用更加灵活与多变。
3）编程简单，PLC的优越性主要体现在它采用了独特的，多种面向广大工程设计人员的编程语言，如指令表，梯形图，逻辑功能图，顺序功能图等，程序简洁，明了适合各类技术人员的传统习惯，即使是没有计算机知识的人员也很统一掌握，特别是梯形图与逻辑功能图，形象直观，动态监测效果逼真，且与计算机控制容易。
因此，选用PLC作为控制系统。
2.1.2洗衣机的PLC控制系统概述全自动洗衣机采用PLC控制系统将大大提高工作效率，和适应工作环境的能力。
在全自动洗衣机中，洗衣机洗涤、脱水程序是由单片机为中心控制系统工作的。
首先由于单片机的指令系统相对复杂，编写洗涤、脱水程序相对复杂；其次，在设计控制系统硬件时．要有多种电路保护装置，如电流保护、电压保护、过载保护、过热保护及欠压保护等等这样增加了硬件的复杂性，隐含较高的故障率无形地增加了维修成本费用，在各种控制系统中广泛运用的PLC能克服单片机的缺点。
它是整体模块，集中了驱动电路、检测电路和保护电路以及通讯联网功能。
因此在运用中，硬件也相对简单，提高控制系统的可靠性。
另外它的编程语言也相对简单。
典型的PLC控制系统的硬件组成框图如图所示：图2-1 PLC控制系统的硬件组成框图第3章全自动洗衣机的基本结构3.1 全自动洗衣机的原理和构造全自动洗衣机在结构上大致可分为3中类型，即波轮式，滚筒式和搅拌式。
我国的洗衣机在结构上主要有波轮式和滚筒式两类，产品的类型以波轮式为主，其他类型为辅。
首先做一下比较：滚筒式洗衣机具有如下性能：1）更好的软化衣物纤维，减小洗涤过程中衣物的损伤和变形，并且还可以使洗后的衣物柔软而蓬松。
