全自动洗衣机控制系统

《全自动洗衣机控制系统的PLC设计》篇一一、引言随着科技的不断发展，自动化技术在日常生活中扮演着越来越重要的角色。

全自动洗衣机作为现代家庭和工业洗涤的重要设备，其控制系统的设计对于提高洗涤效率、减少人力成本和保障设备稳定运行具有重要意义。

本文将介绍一种基于PLC（可编程逻辑控制器）的全自动洗衣机控制系统的设计方法。

二、系统概述全自动洗衣机控制系统主要由PLC、电机驱动模块、水位检测模块、温度检测模块、洗涤程序选择模块等组成。

其中，PLC 作为核心控制单元，负责接收用户输入的指令，并根据预设的逻辑算法控制各个模块的工作。

该系统能够实现自动进水、自动洗涤、自动排水、自动烘干等功能，大大提高了洗涤效率，降低了人力成本。

三、PLC设计1. 硬件设计在硬件设计方面，我们选用一款高性能的PLC作为核心控制器。

根据洗衣机的实际需求，我们设计了相应的输入输出接口，如洗涤程序选择开关、启动/停止按钮、水位检测传感器、电机驱动器等。

此外，为了保证系统的稳定性和可靠性，我们还对电源进行了合理设计，并采取了防雷、防过压等保护措施。

2. 软件设计在软件设计方面，我们采用梯形图编程语言进行编程。

根据洗衣机的实际工作过程，我们设计了相应的程序模块，如进水程序、洗涤程序、排水程序、烘干程序等。

每个程序模块都由一系列的逻辑指令组成，以实现洗衣机的自动控制。

此外，我们还设计了故障诊断和报警功能，以便及时发现并处理系统故障。

四、系统功能实现1. 自动进水功能当用户选择洗涤程序后，PLC会发送指令给电机驱动模块，使进水阀打开。

同时，水位检测模块会实时检测水位，当水位达到预设值时，PLC会发送指令关闭进水阀，完成自动进水功能。

2. 自动洗涤功能在洗涤过程中，PLC会根据用户选择的洗涤程序和洗涤时间，控制电机驱动模块和洗涤程序选择模块的工作。

同时，温度检测模块会实时检测洗涤水的温度，并根据需要调节加热器的工作状态。

在洗涤过程中，PLC还会根据水位和洗涤时间等因素调整电机的转速和洗涤时间，以达到最佳的洗涤效果。

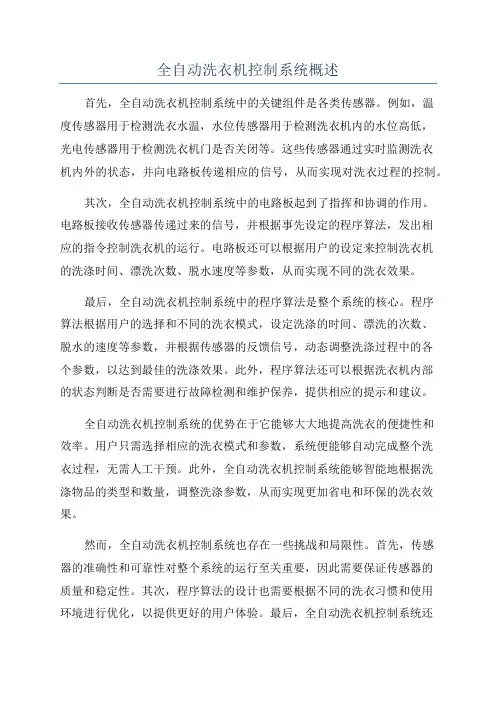

全自动洗衣机控制系统概述首先，全自动洗衣机控制系统中的关键组件是各类传感器。

例如，温度传感器用于检测洗衣水温，水位传感器用于检测洗衣机内的水位高低，光电传感器用于检测洗衣机门是否关闭等。

这些传感器通过实时监测洗衣机内外的状态，并向电路板传递相应的信号，从而实现对洗衣过程的控制。

其次，全自动洗衣机控制系统中的电路板起到了指挥和协调的作用。

电路板接收传感器传递过来的信号，并根据事先设定的程序算法，发出相应的指令控制洗衣机的运行。

电路板还可以根据用户的设定来控制洗衣机的洗涤时间、漂洗次数、脱水速度等参数，从而实现不同的洗衣效果。

最后，全自动洗衣机控制系统中的程序算法是整个系统的核心。

程序算法根据用户的选择和不同的洗衣模式，设定洗涤的时间、漂洗的次数、脱水的速度等参数，并根据传感器的反馈信号，动态调整洗涤过程中的各个参数，以达到最佳的洗涤效果。

此外，程序算法还可以根据洗衣机内部的状态判断是否需要进行故障检测和维护保养，提供相应的提示和建议。

全自动洗衣机控制系统的优势在于它能够大大地提高洗衣的便捷性和效率。

用户只需选择相应的洗衣模式和参数，系统便能够自动完成整个洗衣过程，无需人工干预。

此外，全自动洗衣机控制系统能够智能地根据洗涤物品的类型和数量，调整洗涤参数，从而实现更加省电和环保的洗衣效果。

然而，全自动洗衣机控制系统也存在一些挑战和局限性。

首先，传感器的准确性和可靠性对整个系统的运行至关重要，因此需要保证传感器的质量和稳定性。

其次，程序算法的设计也需要根据不同的洗衣习惯和使用环境进行优化，以提供更好的用户体验。

最后，全自动洗衣机控制系统还需要与用户进行良好的交互，例如通过显示屏或手机应用程序，提供详细的洗衣进程和操作提示，以便用户随时了解洗衣机的工作状态和需要干预的地方。

总的来说，全自动洗衣机控制系统是一项非常先进的技术成果，它通过传感器、电路板和程序算法的有机组合，能够实现洗涤、漂洗、脱水等一系列洗衣操作，为用户提供了高效便捷的洗衣体验。

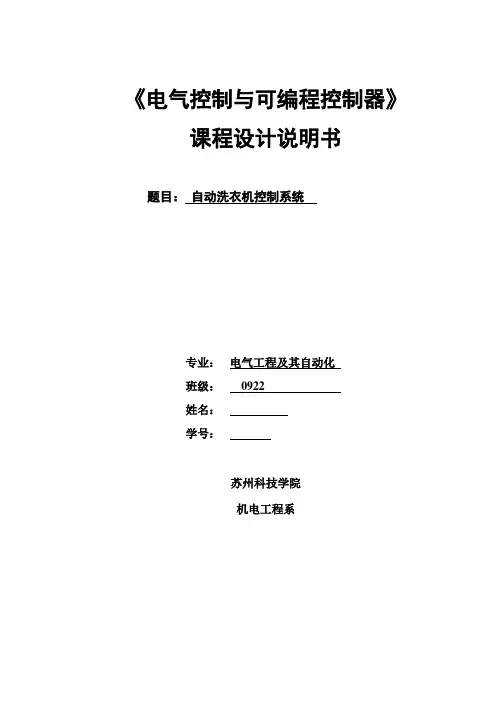

《电气控制与可编程控制器》课程设计说明书题目：自动洗衣机控制系统专业：电气工程及其自动化班级：0922姓名：学号：苏州科技学院机电工程系目录第一章绪论---------------------------------------------------------------------------------------1 1.1课题的研究背景-------------------------------------------------------------------------------1 1.2洗衣机的发展概况----------------------------------------------------------------------------1 1.3课题研究的目的与意义----------------------------------------------------------------------1 1.4本课题研究的主要内容----------------------------------------------------------------------2第二章概述---------------------------------------------------------------------------------------3 2.1 PLC的控制特点-------------------------------------------------------------------------------3 2.2 控制系统框图---------------------------------------------------------------------------------4 2.3 控制系统对应设备及功能------------------------------------------------------------------4第三章硬件电路的设计--------------------------------------------------------------------5 3.1 PLC的选择-------------------------------------------------------------------------------------53.1.1 I/O点数统计---------------------------------------------------------------------------5 3.1.2 I/O储存器容量估计-------------------------------------------------------------------6 3.1.3 CPU功能与结构的选择----------------------------------------------------------------6 3.2 PLC外部接线图-------------------------------------------------------------------------------7 3.3 洗衣机示意图---------------------------------------------------------------------------------8 第四章软件的设计----------------------------------------------------------------------------94.1 I/O分配表-------------------------------------------------------------------------------------94.1.1 输入地址分配表------------------------------------------------------------------------9 4.1.2 输出地址分配表------------------------------------------------------------------------9 4.1.3 内部元件地址分配表------------------------------------------------------------------9 4.2 系统流程图----------------------------------------------------------------------------------114.2.1 强制停止流程图-----------------------------------------------------------------------11 4.2.2 正常运转流程图----------------------------------------------------------------------11 4.3 程序设计-------------------------------------------------------------------------------------134.3.1 系统梯形图----------------------------------------------------------------------------13 4.3.2 系统指令语句表----------------------------------------------------------------------19第五章程序运行过程分析---------------------------------------------------------------22 第六章系统仿真------------------------------------------------------------------------------22 第七章模拟硬件连接-----------------------------------------------------------------------24结语---------------------------------------------------------------------------------------------------25致谢--------------------------------------------------------------------------------------------------25参考文献------------------------------------------------------------------------------------------26第一章绪论1.1 课题的研究背景本次设计基于PLC的全自动洗衣机控制，本文的课题源于市场上洗衣机产品。

全自动洗衣机PLC控制系统设计全自动洗衣机是一种以洗涤、漂洗、脱水等各种功能为一体的家用电器。

PLC（可编程逻辑控制器）是一种用于自动化控制的电子设备，广泛应用于工业控制系统中。

在全自动洗衣机中，PLC控制系统可以实现对各种功能的精确控制，提高洗衣机的自动化程度和操作便捷性。

PLC控制系统设计中，首先需要确定系统的功能需求和工作流程。

全自动洗衣机在使用过程中通常包括以下几个步骤：添加衣物、选择洗涤程序、启动洗衣机、洗涤过程中的各项参数控制、漂洗和脱水等。

基于这些需求和工作流程，我们可以设计一套合理的PLC控制系统。

首先，PLC控制系统需要有一个用户界面，用户可以通过该界面选择洗涤程序、设定洗涤时间和温度等参数。

这个界面可以采用触摸屏或按钮等方式实现。

用户在界面上选择完参数后，PLC将收到来自用户界面的输入信号。

其次，PLC控制系统需要有一个洗涤程序的库，用于存储不同洗涤程序的参数。

PLC将根据用户选择的洗涤程序，从库中读取相应的参数，包括洗涤时间、温度等。

接下来，PLC控制系统需要实现各项参数的控制。

在洗涤过程中，需要控制水位、温度、洗剂投放等参数。

通过传感器，PLC可以实时监测洗衣机内的水位、水温等情况，并根据用户的设定，对这些参数进行调控。

此外，PLC控制系统还需要控制洗衣机的机械运动。

例如，控制洗涤桶的转速、脱水时的离心力等。

通过PLC控制，可以实现洗涤过程中的各种机械动作，并在需要时停止或调整相应的运动。

最后，PLC控制系统还需要实现故障检测和自动保护功能。

PLC可以通过传感器监测各种故障情况，如水位传感器检测到水满后，PLC会自动停止注水，防止洗衣机溢水。

同时，PLC还可以对电机过载、温度过高等异常情况进行检测，并及时采取相应的保护措施。

在PLC控制系统设计中，还需考虑到硬件选型、接口设计、程序编写等方面的细节。

同时，还需要充分测试和验证系统的稳定性和可靠性，确保其正常工作。

综上所述，全自动洗衣机PLC控制系统设计需要充分考虑用户需求和工作流程，并实现用户界面、洗涤程序库、参数控制、机械运动控制、故障检测和自动保护等功能。

全自动洗衣机自动控制系统设计毕业设计论文终稿摘要：本文主要研究了全自动洗衣机自动控制系统的设计。

通过对洗衣机洗涤、漂洗和脱水等各个阶段的自动控制进行研究，设计了一个全自动洗衣机的控制系统。

该系统采用了微控制器作为控制核心，连接多个传感器和执行器以实现对洗衣机各个部分的控制和监测。

通过对系统的仿真和实验验证，证明了该自动控制系统的有效性和可行性。

该设计能够提高洗衣机的洗涤效果，简化用户操作过程，提高洗衣机的智能化程度。

关键词：全自动洗衣机；自动控制系统；微控制器；传感器；执行器1.绪论随着人们生活水平的提高，全自动洗衣机在家庭中的使用越来越普遍。

全自动洗衣机具有高效、便捷、省力等优点，但目前市场上的洗衣机仍存在一些问题，如洗涤效果不佳、用户操作繁琐等。

为了解决这些问题，本文设计了一个全自动洗衣机的自动控制系统。

2.系统设计2.1系统整体架构2.2系统硬件设计该自动控制系统的硬件设计主要包括微控制器、传感器和执行器。

微控制器作为系统的控制核心，接收传感器的信号并通过执行器对洗衣机进行控制。

传感器主要包括温度传感器、水位传感器和转速传感器，用于检测洗衣机所处的环境和状态。

执行器主要包括电磁阀和电机，用于控制洗衣机的水流和转动。

2.3系统软件设计该自动控制系统的软件设计主要包括控制算法和用户界面设计。

控制算法采用PID控制算法，对洗衣机的洗涤、漂洗和脱水过程进行控制。

用户界面采用LCD显示屏和按键，用户可以通过按键选择洗涤模式和操作洗衣机。

3.系统实现通过对系统进行仿真和实验验证，证明了该自动控制系统的有效性和可行性。

测试结果表明，该系统可以根据洗涤剂和衣物的种类自动调节洗涤时间和温度，有效地提高了洗涤效果。

同时，该系统的用户界面简单明了，用户可以通过按键轻松选择洗涤模式和操作洗衣机。

4.结论通过本次设计，成功设计了一个全自动洗衣机自动控制系统。

该系统能够提高洗衣机的洗涤效果，简化用户操作过程，提高洗衣机的智能化程度。

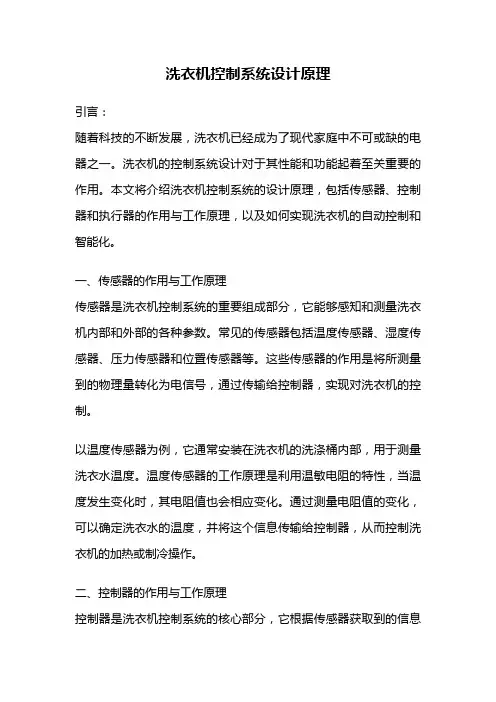

洗衣机控制系统设计原理引言：随着科技的不断发展，洗衣机已经成为了现代家庭中不可或缺的电器之一。

洗衣机的控制系统设计对于其性能和功能起着至关重要的作用。

本文将介绍洗衣机控制系统的设计原理，包括传感器、控制器和执行器的作用与工作原理，以及如何实现洗衣机的自动控制和智能化。

一、传感器的作用与工作原理传感器是洗衣机控制系统的重要组成部分，它能够感知和测量洗衣机内部和外部的各种参数。

常见的传感器包括温度传感器、湿度传感器、压力传感器和位置传感器等。

这些传感器的作用是将所测量到的物理量转化为电信号，通过传输给控制器，实现对洗衣机的控制。

以温度传感器为例，它通常安装在洗衣机的洗涤桶内部，用于测量洗衣水温度。

温度传感器的工作原理是利用温敏电阻的特性，当温度发生变化时，其电阻值也会相应变化。

通过测量电阻值的变化，可以确定洗衣水的温度，并将这个信息传输给控制器，从而控制洗衣机的加热或制冷操作。

二、控制器的作用与工作原理控制器是洗衣机控制系统的核心部分，它根据传感器获取到的信息进行数据处理和决策，然后输出控制信号给执行器，实现对洗衣机的控制。

控制器通常采用微处理器或单片机作为核心芯片，其内部包含了运算单元、存储单元和输入输出接口等。

控制器的工作原理是将传感器获取到的信号进行采样和处理，然后与事先设定的控制算法进行比较和计算，最后输出控制信号给执行器。

比如，当温度传感器测量到洗衣水的温度低于设定值时，控制器会判断需要加热，然后输出加热信号给加热器，使洗衣水的温度升高。

三、执行器的作用与工作原理执行器是根据控制器输出的信号，对洗衣机进行相应的操作。

常见的执行器包括电机、阀门和泵等。

执行器的作用是将控制器输出的电信号转化为机械运动或其他物理效应。

以电机为例，它是洗衣机的核心执行器之一，用于驱动洗衣桶的旋转。

电机的工作原理是通过电磁感应产生的磁场与电流之间的相互作用，实现电能转化为机械能。

当控制器输出电信号给电机时，电机会按照指令进行旋转，从而实现洗衣桶的正反转和不同速度的调节。

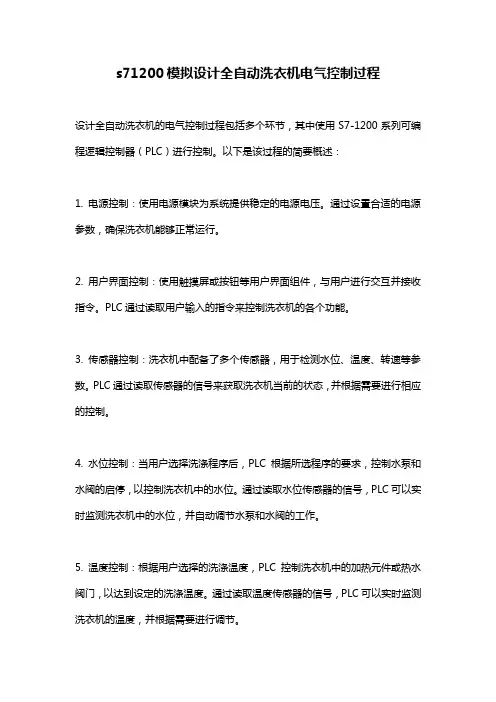

s71200模拟设计全自动洗衣机电气控制过程设计全自动洗衣机的电气控制过程包括多个环节，其中使用S7-1200系列可编程逻辑控制器（PLC）进行控制。

以下是该过程的简要概述：1. 电源控制：使用电源模块为系统提供稳定的电源电压。

通过设置合适的电源参数，确保洗衣机能够正常运行。

2. 用户界面控制：使用触摸屏或按钮等用户界面组件，与用户进行交互并接收指令。

PLC通过读取用户输入的指令来控制洗衣机的各个功能。

3. 传感器控制：洗衣机中配备了多个传感器，用于检测水位、温度、转速等参数。

PLC通过读取传感器的信号来获取洗衣机当前的状态，并根据需要进行相应的控制。

4. 水位控制：当用户选择洗涤程序后，PLC根据所选程序的要求，控制水泵和水阀的启停，以控制洗衣机中的水位。

通过读取水位传感器的信号，PLC可以实时监测洗衣机中的水位，并自动调节水泵和水阀的工作。

5. 温度控制：根据用户选择的洗涤温度，PLC控制洗衣机中的加热元件或热水阀门，以达到设定的洗涤温度。

通过读取温度传感器的信号，PLC可以实时监测洗衣机的温度，并根据需要进行调节。

6. 转速控制：根据用户选择的洗涤程序，PLC控制洗衣机中的电机，以达到设定的转速。

通过读取转速传感器的信号，PLC可以实时监测洗衣机的转速，并根据需要进行调节。

7. 定时控制：洗衣机中的不同程序可能需要不同的时间。

PLC通过定时器功能，控制各个阶段的持续时间，以确保洗衣机在预设的时间内完成洗涤程序。

8. 故障检测和保护：PLC还可以监测洗衣机的工作状态，并根据预设的故障检测条件，检测故障并发出相应的警报。

在发生故障时，PLC可以采取相应的措施，例如停止洗衣机的运行，以保护设备和用户的安全。

总之，通过S7-1200 PLC的电气控制过程，全自动洗衣机可以实现用户界面控制、传感器控制、水位控制、温度控制、转速控制、定时控制以及故障检测和保护等功能，从而提供方便、高效、安全的洗衣体验。

全自动洗衣机自动控制系统的设计首先，全自动洗衣机的自动控制系统主要包括用户界面、传感器、电机控制系统以及程序控制系统。

用户界面是用户与洗衣机进行交互的界面，一般包括显示屏、按键等。

通过用户界面，用户可以选择不同的洗涤程序、设置洗涤时间、温度等参数。

在设计用户界面时，需要考虑简洁明了的界面布局、易于操作的按键设计以及直观的显示界面。

同时，为了增加用户体验，可以增加一些智能功能，如智能识别衣物材质并自动选择相应的洗涤程序等。

传感器在全自动洗衣机中起到了关键的作用，主要用于检测洗衣机内部的各种状态，以便进行相应的控制。

常见的传感器包括水位传感器、电流传感器、温度传感器等。

水位传感器可以检测洗衣机内的水位，根据水位的高低来确定洗涤、漂洗、脱水等不同环节的控制。

电流传感器可以检测洗衣机的电流消耗，当电流达到设定值时，自动停止洗涤程序。

温度传感器可以检测洗衣机内的温度，根据用户设定的洗涤温度进行相应的控制。

电机控制系统负责控制洗衣机内的电机运转，包括驱动洗涤桶、漂洗桶和脱水桶的电机。

电机控制系统需要根据用户选择的洗涤程序来控制电机的启停、正转和反转，以实现相应的洗衣操作。

此外，电机控制系统还需要考虑安全因素，如电机过热保护、电机故障保护等，以保障洗衣机的正常运行和用户的安全。

程序控制系统是全自动洗衣机中的核心部分，通过设定不同的程序控制，实现洗涤、漂洗和脱水等功能。

在程序控制系统的设计中，需要考虑不同类型衣物的适宜洗涤程序、适宜的洗涤时间和温度等。

同时，为了提高洗涤效果和洗涤质量，可以加入一些高级功能，如自动投放洗衣液、自动调整洗涤时间和温度等。

综上所述，全自动洗衣机自动控制系统设计涉及用户界面、传感器、电机控制系统和程序控制系统等多个方面。

在设计过程中需要充分考虑用户需求、洗衣效果和安全性，并通过合理的布局和科学的算法，实现洗衣机的高效运行和用户的良好体验。

同时，随着科技的不断进步和用户需求的不断变化，自动控制系统的设计也需要不断更新和升级，以适应新的洗衣机技术和用户需求的发展。

全自动洗衣机的控制系统设计一、引言全自动洗衣机是一种方便实用的家电产品，通过自动化技术来完成洗衣过程，减轻用户的劳动负担。

控制系统是全自动洗衣机的核心部分，它负责控制洗衣机的运转、调控洗涤水温、洗涤时间、漂洗次数等参数，以保证洗涤效果。

二、控制系统设计原则1.确定用户需求：了解用户对洗衣机的洗涤需求，包括洗涤种类、洗涤负荷、洗涤温度等。

2.确定系统功能：根据用户需求设计系统功能，包括自动洗涤、自动漂洗、自动甩干等。

3.确定洗衣机结构：确定洗衣机的结构布置，包括内筒、电机、水管等，以保证控制系统的有效运作。

4.确定控制方式：根据洗衣机的结构和用户需求，确定控制方式，可以采用简单的电子控制方式，也可以采用微处理器控制方式。

三、控制系统设计步骤1.传感器安装：安装传感器用于检测洗衣机内部的温度、湿度、负荷重量等参数。

2.液晶显示屏设计：设计液晶显示屏用于显示洗衣机的状态、选项和提示信息。

3.操作按钮设计：设计操作按钮，包括开关机按钮、洗涤模式选择按钮、液体洗涤剂添加按钮等。

4.控制电路设计：设计控制电路，包括电源供应电路、传感器接口电路、显示屏接口电路、按钮接口电路等。

5.控制程序编写：编写控制程序，根据用户选择的洗涤模式和选项，控制洗衣机的各个部件的运转。

6.安全保护设计：设计安全保护机制，包括过热保护、漏电保护、机械故障保护等，以保证用户的安全。

7.性能测试与调整：对控制系统进行性能测试，根据测试结果对系统进行调整，保证洗衣机的稳定性和可靠性。

四、控制系统关键技术1.温度控制技术：通过传感器检测洗衣机内部温度，并根据用户设置的洗涤温度控制加热系统。

2.湿度控制技术：通过传感器检测洗衣机内部湿度，并根据用户设置的洗涤模式和选项，控制洗衣机的漂洗次数和甩干时间。

3.洗涤时间控制技术：根据用户设置的洗涤时间，通过定时器控制洗衣机的运转时间。

4.洗涤负荷控制技术：通过传感器检测洗涤负荷的重量，并根据洗涤负荷调整洗涤程序的参数。

第1章前言1.1 全自动洗衣机的发展背景从古到今, 洗衣服都是一项难于逃避的家务劳动, 而在洗衣机出现以前, 对于许多人而言, 它并不像田园诗描绘的那样充满乐趣, 手搓、棒击、冲刷、甩打……这些不断重复的简单的体力劳动, 留给人的感受常常是: 辛苦劳累。

1858年, 汉密尔顿·史密斯制成了世界上第一台洗衣机。

1874年,“手洗时代”受到了前所未有的挑战, 美国人比尔·布莱克斯发明了世界上第一台人工搅动洗衣机。

1911年美国人又研制了世界上第一台电动洗衣机。

1920年美国的玛依塔格公司又把洗衣机的木制桶改为铝制桶体, 第二年又把铝制桶体改为外层铸铝、内层为铜板的双层结构。

1936年, 他们又将搪瓷用于洗衣机桶体。

与此同时, 世界各地也相继出现了洗衣机。

欧洲国家研究成功了喷流式洗衣机和滚筒式洗衣机。

1932年后, 美国一家公司研制成功了第一台前装式滚筒全自动洗衣机, 洗涤、漂洗和脱水都在同一个滚筒内自动完成, 使洗衣机的发展跃上了一个新台阶。

这种滚筒洗衣机, 目前在欧洲、美洲等地得到了广泛的应用。

第二次世界大战结束后, 洗衣机得到了迅速的发展, 研制出具有独特风格的波轮式洗衣机。

这种洗衣机由于其波轮安装在洗衣机桶底, 又称涡卷式洗衣机。

1.2 全自动洗衣机的设计目的及意义目前中国洗衣机市场正进入更新换代期, 市场潜力巨大, 人们对于洗衣机的要求也越来越高。

这就要求设计者们有更高的专业和技术水平, 能够提出更多好的建议和新的课题, 将人们的需要变成现实, 设计出更节能、功能更全面、更人性化的全自动洗衣机。

目前的洗衣机都没有实现全方面的兼容, 大多洗衣的厂家都注重各自品牌的洗衣机的特长, 突出一两个与别的洗衣机不同的个性化的功能, 洗衣机的各项功能是由单片机控制实现的,单片机的体积小, 控制功能灵活, 因此, 设计出基于单片机的全自动洗衣机控制电路系统具有很强的实用性。

1.3 设计任务（1）将水位通过水位开关设在合适的位置（高、中、低）, 按下“启动“按钮, 开始进水, 达到设定的水位（高、中、低）后, 停止进水；（2）进水停止2s 后开始洗衣；（3）洗衣时, 正转20s, 停2s, 然后反转20s,停2s；（4）如此循环共5次, 总共220s后开始排水, 排空后脱水30s；（5）然后再进水, 重复（1）～（4）步, 如此循环共3次；洗衣过程完成, 报警3s并自动停机。

PLC全自动洗衣机控制系统设计PLC（Programmable Logic Controller，可编程逻辑控制器）全自动洗衣机控制系统设计可以在洗衣机的操作过程中提供精确的控制和监控。

下面将介绍一个基本的PLC全自动洗衣机控制系统设计。

首先，PLC全自动洗衣机控制系统需要一个PLC主控制器。

这个主控制器是负责接收和处理来自各个部件的输入信号，并根据预设的程序进行相应的控制操作。

PLC主控制器可以采用常见的类型，例如Siemens、ABB或者Mitsubishi等。

接下来，PLC全自动洗衣机控制系统需要传感器模块。

这些传感器用于监测和检测洗衣机的各个状态和参数，例如水位、温度、转速等等。

在洗涤和漂洗过程中，传感器可以接收信号并将它们转化成电信号，然后传送给PLC主控制器进行处理。

此外，PLC全自动洗衣机控制系统还需要执行模块。

这些执行模块用于实现各种功能，例如控制电机的运转、控制水泵的流量等。

执行模块可以由继电器、电磁阀、电机驱动器等组成，并与PLC主控制器连接。

在PLC全自动洗衣机控制系统中，还需要一个人机界面（HMI）模块。

这个模块用于与用户进行交互，例如选择洗涤和漂洗程序、设置水位和温度等。

人机界面模块可以采用触摸屏或者按钮开关等。

在PLC全自动洗衣机控制系统中，还可以加入网络通信模块。

这个模块可以实现洗衣机与其他设备或者远程监控中心之间的数据传输和远程控制。

通过网络通信模块，用户可以通过智能手机或者电脑对洗衣机进行远程控制和监控。

总而言之，PLC全自动洗衣机控制系统设计应该包括PLC主控制器、传感器模块、执行模块、人机界面模块以及网络通信模块。

通过这些组件的协调工作，可以实现对洗衣机全过程的精确控制和监控，提高洗衣机的自动化程度和用户体验。

同时，PLC全自动洗衣机控制系统也为洗衣机的未来发展提供了更多的可能性。

基于PLC的全自动洗衣机控制系统设计全自动洗衣机控制系统是基于可编程逻辑控制器（PLC）的系统。

该系统通过PLC控制运行，对洗衣机的各个部分进行调控和管理。

本文将详细介绍基于PLC的全自动洗衣机控制系统的设计。

首先，我们需要明确全自动洗衣机的各个功能模块，包括洗涤、漂洗、脱水以及其他附加功能。

在设计全自动洗衣机控制系统时，需要将这些功能模块考虑在内，并分别设计相应的控制程序。

在洗衣机的洗涤功能方面，PLC需要负责控制水位和水温。

可以通过传感器来检测水位，并由PLC控制电磁阀的开关，以控制水位的增减。

同时，PLC还可以控制热水器的开关，以达到所设定的水温。

此外，漂洗和脱水功能也需要在PLC的控制下完成。

在漂洗过程中，PLC可以通过控制水的进出口和洗衣机的运转速度来实现相应的控制。

在脱水过程中，PLC可以调节洗衣机的运转速度，并根据不同的衣物类型和重量进行自动调整，以避免过快或过慢的转速对洗衣机和衣物造成损害。

在附加功能方面，PLC可以实现定时启动、紧急停止等控制。

例如，用户可以通过设置PLC的定时启动功能，使洗衣机在特定时间启动洗涤程序。

同时，PLC也可以接收用户的紧急停止指令，以确保在出现系统故障或紧急情况下能够立即停止洗衣机的运行。

在整个全自动洗衣机控制系统设计中，PLC的选择和编程至关重要。

PLC需要具备足够的输入输出接口，以连接不同的传感器和执行器。

同时，PLC的编程需要考虑系统的稳定性、可靠性和易用性。

为了提高系统的可靠性，可以在PLC的程序中加入错误检测和报警功能。

此外，为了提高系统的易用性，可以在PLC的面板上添加显示屏和按键，以方便用户设置和监控洗衣机的运行状态。

总之，基于PLC的全自动洗衣机控制系统设计是一个复杂而又重要的任务。

在设计过程中，需要考虑各个功能模块的控制，以及系统的稳定性、可靠性和易用性。

通过合理的PLC选择和编程，可以实现洗衣机的全自动化操作，提高用户的使用体验。

全自动洗衣机控制系统设计方案设计方案：全自动洗衣机控制系统一、系统概述全自动洗衣机控制系统是一种电子控制系统，旨在实现洗衣机的自动控制、操作和监控。

该系统由多个硬件组成，包括电子控制器、传感器、马达和显示器等。

通过该系统，用户可以方便地选择洗涤模式、操作洗衣机，并监控洗衣过程。

二、系统功能1.全自动洗涤功能：根据用户选择的洗涤模式，自动投放适量的洗衣液和水，在预设的时间内完成洗涤过程。

2.定时功能：用户可以根据需要设定特定时间启动洗涤，以便在合适的时机完成洗衣。

3.温度控制功能：根据用户选择的洗涤模式，自动调节洗涤水的温度，以达到最佳洗涤效果。

4.自动漂洗功能：在洗涤结束后，自动进行漂洗，以去除洗涤液和污垢残留。

5.自动脱水功能：在漂洗完成后，自动开启脱水功能，将洗好的衣物自动脱水至合适的程度。

6.故障检测和显示功能：系统能够监测洗衣机的运行状态，并在出现故障时及时显示错误信息，以便用户维修。

三、系统设计1.硬件设计：a.电子控制器：使用一块高性能的微控制器作为电子控制器，用于接收和处理用户输入、控制洗衣机的运行状态。

b.传感器：使用多个传感器，如温度传感器、水位传感器和故障传感器等，用于获取有关洗涤过程和洗衣机状态的数据。

c.马达：使用马达控制衣物的搅拌、旋转和脱水等动作。

d.显示器：使用液晶显示器或LED显示屏，用于显示洗涤过程和错误信息。

2.软件设计：a.用户界面：通过软件设计直观的用户界面，允许用户选择洗涤模式、设定时间和监控洗涤过程。

b.洗涤控制算法：设计一套洗涤控制算法，根据用户选择的洗涤模式和衣物的性质，自动控制洗涤液的投放、水位和温度的调节。

c.故障诊断算法：设计一套故障诊断算法，能够根据传感器数据判断洗衣机的故障类型，并将错误信息显示给用户。

四、系统优势1.方便操作：用户只需通过简单的操作即可选择洗涤模式、设定时间和监控洗涤过程，无需手动投放洗涤液和控制洗涤过程。

2.提高洗涤效果：利用洗涤控制算法和温度控制功能，可以根据不同的洗涤模式和衣物性质，实现更好的洗涤效果。

全自动洗衣机的控制系统设计说明引言：一、系统结构：1.控制板：控制板是控制系统的核心部分，负责接收传感器的反馈信号，根据程序逻辑进行处理，并控制执行器的动作。

控制板需要具备较高的计算和处理能力，以确保洗衣机的正常运行。

2.传感器：传感器用于检测洗衣机的各个状态和参数，并将其转换为电信号传输给控制板。

常用的传感器包括水位传感器、温度传感器、转速传感器等。

传感器的准确性和可靠性对于控制系统的正常运行起着重要作用。

3.执行器：执行器负责接收控制板的指令，并执行相应的动作。

常见的执行器包括电机、电磁阀等。

执行器需要具备快速响应、精确控制的特性，以确保洗衣机的各项功能正常运行。

4.用户界面：用户界面是用户与洗衣机进行交互的窗口，通常包括液晶显示屏、按钮和旋钮等。

用户界面需要直观易懂、易操作，并能够清晰地显示洗衣机的工作状态和参数，以提供良好的用户体验。

二、控制策略：1.水位控制：水位控制是洗衣过程中的关键环节，需要根据衣物清洗量和类型，控制洗衣机加水和排水的时间和量。

传感器可以实时监测水位，控制板根据预设的程序逻辑，通过控制电磁阀来控制水位的升降。

2.温度控制：在洗涤过程中，洗衣机可以根据用户需求和衣物类型设定不同的水温。

温度传感器可以实时监测水温，并通过控制电磁阀的开关控制热水和冷水的混合比例，以达到设定的水温。

3.转速控制：不同类型的衣物和洗涤程序需要不同的转速来保证最佳的清洗效果和衣物保护。

转速传感器可以监测洗衣机的转速，并通过控制电机的转速来实现转速的调节。

4.时间控制：通过控制板上的时钟，用户可以设定洗衣机的工作时间。

控制板根据设定的时间，控制洗涤、漂洗、甩干等过程的持续时间，并在完成后自动停机。

5.安全保护：控制系统需要具备安全保护功能，例如过流保护、漏电保护、高温保护等。

当传感器检测到异常情况时，控制板需要及时采取相应的控制策略，避免可能的危险和损坏。

三、用户体验：用户体验是全自动洗衣机控制系统设计时需要考虑的重要因素之一、以下是一些提升用户体验的设计要点：1.直观易懂的界面设计：用户界面应尽可能简洁明了，以便用户能够轻松使用和理解洗衣机的各项功能。

全自动洗衣机电气控制系统设计一、引言二、系统需求1.电机驱动：控制洗衣机的洗涤桶和离心桶的转动；2.水位控制：根据用户选择的衣物数量控制水位；3.温度控制：提供不同的洗涤温度选择；4.时间控制：控制洗衣和甩干的时间。

三、系统设计1.电机驱动在全自动洗衣机中，洗涤桶和离心桶的转动都需要电机驱动。

我们可以使用直流无刷电机作为驱动电机，其具有低噪音、高效率和长寿命等优点。

电机驱动系统需要具备以下功能：-正转和反转功能：控制洗涤桶和离心桶的转动方向；-可变速度功能：根据用户选择的洗涤程序，控制电机的转速。

2.水位控制水位控制是通过控制水泵的工作来实现的。

水泵可以控制进水和排水，根据用户选择的衣物数量，控制水位的高低。

水位控制系统需要具备以下功能：-检测水位：使用水位传感器检测水位的高度；-控制进水和排水：根据用户选择的洗衣程序，控制水泵的开关。

3.温度控制温度控制是控制洗涤水的温度，提供不同的洗涤温度选择。

温度控制系统需要具备以下功能：-加热功能：使用加热器对洗涤水进行加热；-温度传感器：检测洗涤水的温度；-温度控制：根据用户选择的洗涤程序和温度设置，控制加热器的功率。

4.时间控制时间控制是控制洗衣和甩干的时间。

时间控制系统需要具备以下功能：-显示时间：使用数码显示器显示洗衣和甩干的剩余时间；-计时功能：根据用户选择的洗衣程序和甩干程序，控制时间的流逝。

四、总结以上是一个基本的全自动洗衣机电气控制系统的设计。

通过合理的电机驱动、水位控制、温度控制和时间控制，可以实现洗衣机自动完成洗涤和甩干的功能。

当然，实际的系统设计还需要根据具体的要求进行适当的调整和改进。

全自动洗衣机控制系统的PLC设计全自动洗衣机控制系统的PLC设计一、引言在现代社会中，洗衣机是人们生活中不可或缺的家用电器之一。

为了提高洗衣机的性能和使用便利性，全自动洗衣机逐渐成为主流。

全自动洗衣机通过电脑控制和自动化技术，实现洗涤、漂洗、脱水等一系列操作，极大地简化了用户操作步骤，使洗衣过程更加方便快捷。

而在全自动洗衣机中，PLC（可编程逻辑控制器）在控制系统中起到了重要作用。

二、PLC的概述PLC是一种专门设计用于控制和监测工业过程的计算机。

它主要由中央处理器、内存、输入/输出模块、通信模块等组成。

用户可以通过编程软件编写逻辑控制程序，将程序下载到PLC设备中，实现对工业过程的自动控制。

PLC具有可靠性高、抗干扰能力强、可编程性强等特点，因此在现代工业自动化控制领域得到广泛应用。

三、全自动洗衣机控制系统的设计需求全自动洗衣机控制系统的设计需求主要集中在以下几个方面： 1.实现洗涤工艺控制：全自动洗衣机需要根据不同的洗涤工艺来控制水温、水位和洗涤时间等参数。

通过PLC可以通过编程实现对洗涤工艺的自动控制，提高洗涤效果。

2.实现自动添加洗衣液：根据用户选择的洗衣液种类和洗涤工艺，全自动洗衣机需要自动添加相应的洗衣液。

PLC可以通过与液位传感器的连接，实现自动控制洗衣液的添加。

3.实现漂洗和脱水：在洗涤完成后，全自动洗衣机需要进行漂洗和脱水等操作。

PLC可以通过控制水泵、电机等设备，实现漂洗和脱水的自动控制。

四、全自动洗衣机控制系统的PLC设计全自动洗衣机控制系统的PLC设计主要包括硬件设计和软件设计两个方面。

1.硬件设计硬件设计包括PLC设备的选择和连接外设。

选择合适的PLC设备需要考虑其处理能力、内存容量等因素。

常见的PLC设备有西门子、施耐德等品牌。

在全自动洗衣机中，常见的外设包括液位传感器、温度传感器、电机、水泵等。

这些外设需要与PLC通过各种信号线连接，以实现信息的传输和控制。

2.软件设计软件设计是全自动洗衣机控制系统中较为关键的部分。
