钢箱梁顶推法施工技术交底记录表

在PM458、PM456、PM454、PM452、PM451墩顶设置YCW120型水平千斤顶用于箱梁顶推，顶推墩设置2台千斤顶对称安装，非顶推墩不设千斤顶。顶推牵引杆选用能连续顶推并自锁的千斤顶系统，并用钢绞线传力。
3．在每一墩设置墩旁活动导向架（每墩上、下游各一），在顶推过程中调节，控制顶推方向及位移。
（2）顶推千斤顶牵引力验算箱梁重量G.=9000kN，前导梁及背梁重量G：=210kN；外部荷载G=（Gl+G2）×K=9210×1.5=138l5kN：静摩擦力F=G×0.08=1105.2kN；考虑2.5％纵向下坡水平分力340kN，摩擦阻力合计765.6kN.选用2组ZLD自动连续顶推千斤顶以满足要求。
7．导梁下弦杆底钣（即滑道板）表面平整，横向误差为±1mm。
8．导梁下弦底钣边缘应平顺，无棱角，毛剌，节点拼接处底板表面应平顺，即相对高差-0。
9．四氟板数量准备足够，各工点人员到齐，各种仪器准备就绪。
10．顶推各段前均需对工作人员技术交底会，使人人知其责，尽其责。
编制：***复核：***审核：***
项目部
交底负责人
施工单位
施工队
接底负责人
3.5顶推装置
（1）顶推千斤顶箱梁顶推施工时，在桥台台顶处设置牵拉固定装置，使用2台ZLD自动连续顶推千斤顶通过钢索牵拉箱梁尾端的后导梁，对箱梁进行连续顶进直至最后就位。牵拉过程中设置制动措施，防止箱梁在下坡牵拉时走行过快。ZLD自动连续顶推千斤顶的技术性能见表1。
3.2临时支墩顶推前在0号台与1号墩之间设立2排临时支墩。临时墩的中心距16.3m，净距14.5m，距离回流索净距约1.0m。临时墩采用扩大基础（22.5m×3m×1.2m），墩身采用钢管排架支墩，横向为3×2根60.8m的钢管，其插入基础深度不小于0.8m。墩身顶部没短垫梁，中间设横联。临时墩与桥台、塔墩间设联系构件，形成稳定的空间结构，确保顶推过程的安全性。
（3）牵拉装置的确定采用钢绞线和自动工具锚作牵引装置。千斤顶置于顶推箱梁两侧的桥台台帽上，钢拉锚器置于箱梁尾部背梁后端，牵拉控制、横向控制、递送滑板要操作分开，配合默契。在施工中应注意以下几点。
①每根钢绞线承受拉力F=260kN（1860MPa×140mm），所以每台千斤顶内需装4根钢绞线。
②一台千斤顶内的4根钢绞线应左、右旋向搭配，避免同一旋向钢绞线而使千斤顶活塞旋转，损坏自动工具锚，或者造成千斤顶行程损失。
3.4导梁
（1）导梁的构造本方案共制作6片导梁，其中前导梁3片，每片长10m；后导梁3片，每片长6m。导梁与箱梁内的预埋件严格按设计要求进行焊接，另外，为了防止主梁端部接头混凝土在承受最大正、负弯矩时产生过大拉应力而裂缝，必须在接头处增加有粘结预应力筋。导梁间横向设联系构件，保证横向稳定性。前、后导梁均采用军用梁组拼。
编制：***复核：***审核：***
钢箱梁顶推法施工技术交底记录表
工程名称
***桥
交底地点
交底组织单位
项目部
交底负责人
施工单位
施工队百度文库
接底负责人
3.3滑道与滑板为确保箱梁顶推时能均匀传布反力，在制梁台座、桥台位置、临时支墩顶和排架上各设置3道通长滑道。滑道由长50cm、厚2cm的钢板焊接而成，并在其表面贴3mm厚镀锌铁皮。滑块采用国产聚四氟乙烯滑块，为减小摩擦系数，应在滑块表面涂润滑剂。滑道安装精度要求：相邻滑道高程误差不大于±2mm，同滑道高程误差不大于±1mm。制梁台座和桥台滑道安装方法：先在滑道下的台座混凝土内预埋4根螺杆，套上4个螺母；然后将滑道钢板上的螺栓孔套入预埋螺栓，用钢板下4个螺母调平钢板至设计高程；最后对预埋螺栓和滑道钢板进行焊接，并镶锲镀锌铁皮。临时支墩和排架滑道安装方法：在钢管支墩和排架顶的工字钢上面并列3根43kg／m钢轨，钢轨用鱼尾板连接，接头要顶紧。然后，在其顶面焊接滑道钢板，并镶锲镀锌铁皮。上滑道由箱梁顶推时随时填塞聚四氟乙烯橡胶滑板组成。
钢箱梁顶推法施工技术交底记录表
工程名称
***桥
交底地点
交底组织单位
项目部
交底负责人
施工单位
施工队
接底负责人
二、施工工艺流程
预制场地准备 安装顶推设备，制作底板预制节段混凝土张拉预应力筋顶推预制节段逐段顶推就位张拉后期预应力筋更换支座桥面工作质检。
三、施工方案
3.1箱梁预制台座根据工程特点和所处的地理位置，将制梁台座分条形固定式滑道和砂底模两部分进行施工。主梁下面共设3条滑道，两侧滑道宽度为40cm，中间滑道宽度为30cm。为方便砂底模拆除的施工，滑道高115cm，滑道之间的中心距离为730cm，滑道顶面为一2.5％纵坡。这种形式的滑道能很好地承受各向作用力，而且高程容易控制，拆除也非常方便。施工时首先将主梁在桥台台尾的相应位置进行地基夯实，然后在主梁纵肋位置上浇筑C30钢筋混凝土条形固定式滑道底座。滑道与滑道之间采用中粗砂用机械夯实填塞，顶面抹2cm厚M15砂浆作箱梁预制底模。
③千斤顶与拉锚器的施力点应尽量在一条直线上并与梁轴线平行。拉索要拉紧，使多根钢绞线受力均匀，以免造成拉断和对千斤顶内缸偏心磨损。
（2）导梁制作的质量要求下弦杆平直度：在制作装配时，下弦杆的底面是基准面，必须保证下弦杆位置准确，底面平直。节点连接质量：为使导梁在设计荷载作用下，减少各节点的非弹性变形，必须保证各节点的连接质量。
编制：***复核：***审核：***
钢箱梁顶推法施工技术交底记录表
工程名称
***桥
交底地点
交底组织单位
钢箱梁顶推法施工技术交底记录表
工程名称
***桥
交底地点
交底组织单位
项目部
交底负责人
施工单位
施工队
接底负责人
一．顶推施工的设备及布置、准备工作
1．钢导梁、钢连接块和剪力梁，通过竖向和水平预应力粗筋与1#段箱梁相连。
在各墩及临时墩顶均设置滑道用四氟板作为滑板。
2．箱梁顶底板顺桥向按照设计要求预留顶推孔，用来穿入顶推钢杆、锚柱。
在导梁前端，梁体隔梁支点处的上、下游侧面及梁顶面做好标高测点，顶推过程中时观测纠正。
4．在导梁将到28号墩前，在28#号墩墩顶设置二台接引千斤顶。

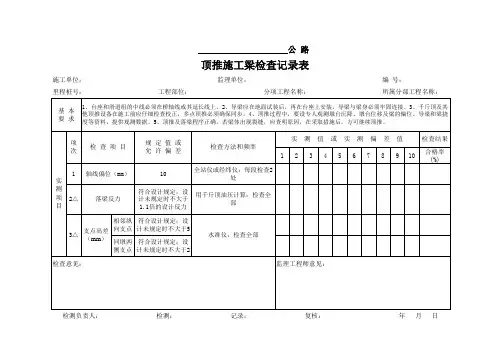

设备安装滑道布置等工作完成后，应进行检查并符合下列要求才能顶推。
5．相邻两跨支点同侧的滑移装置的纵向顶面高程偏差±1mm。
6．同一墩两支点滑移装置顶面高差±1mm。
