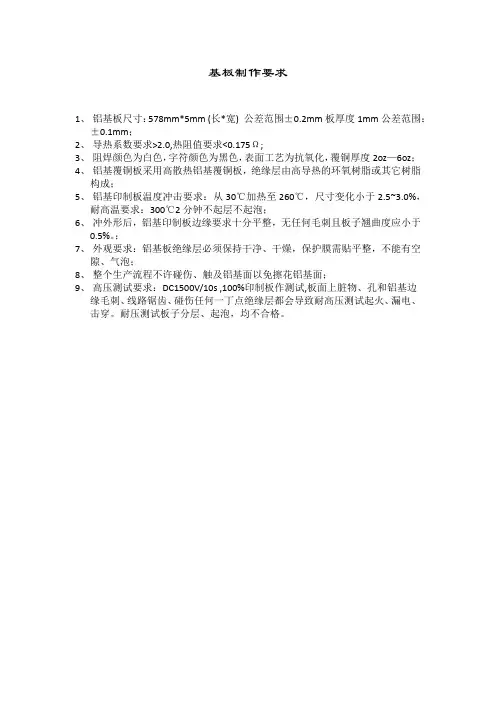

基板制作要求
1、铝基板尺寸：578mm*5mm (长*宽) 公差范围±0.2mm板厚度1mm公差范围：
±0.1mm；
2、导热系数要求>2.0,热阻值要求<0.175Ω;
3、阻焊颜色为白色，字符颜色为黑色，表面工艺为抗氧化，覆铜厚度2oz—6oz；
4、铝基覆铜板采用高散热铝基覆铜板，绝缘层由高导热的环氧树脂或其它树脂
构成；
5、铝基印制板温度冲击要求：从30℃加热至260℃，尺寸变化小于2.5~3.0%，
耐高温要求：300℃2分钟不起层不起泡；
6、冲外形后，铝基印制板边缘要求十分平整，无任何毛刺且板子翘曲度应小于
0.5%。
；
7、外观要求：铝基板绝缘层必须保持干净、干燥，保护膜需贴平整，不能有空
隙、气泡；
8、整个生产流程不许碰伤、触及铝基面以免擦花铝基面；
9、高压测试要求：DC1500V/10s ,100%印制板作测试,板面上脏物、孔和铝基边
缘毛刺、线路锯齿、碰伤任何一丁点绝缘层都会导致耐高压测试起火、漏电、击穿。
耐压测试板子分层、起泡，均不合格。
铝基板材制造工艺【铝基板材制造工艺】一、铝基板材制造工艺的历史其实啊，铝基板材的制造工艺可不是一蹴而就的，它有着一段相当精彩的发展历程。
早在 19 世纪初，铝这种金属就被发现了，但那时候的提取和加工技术都相当有限，铝被视为一种珍贵的金属，比黄金还稀有呢！随着科学技术的不断进步，到了 19 世纪末，电解铝的方法被发明出来，这才让铝的大规模生产成为可能。
在 20 世纪，铝基板材的制造工艺逐渐成熟。
从最初的简单轧制，到后来不断改进的热处理和表面处理技术，铝基板材的性能和质量都得到了极大的提升。
比如说，在航空领域，早期的飞机制造中使用的铝基板材还比较粗糙，强度和耐腐蚀性都不太理想。
但随着制造工艺的不断改进，现在的飞机上大量使用了高性能的铝基板材，让飞机变得更轻、更坚固、更耐用。
二、铝基板材的制作过程1. 原材料准备说白了就是先把制作铝基板材需要的原材料准备好。
这通常是纯度较高的铝锭或者铝合金锭。
这些原材料就像是我们做饭时要用的大米，是基础中的基础。
2. 熔炼接下来就是熔炼啦，把准备好的原材料放到熔炉里加热到高温，让它们变成液态。
这个过程就像是把冰化成水一样，让铝从固态变成液态，方便后续的加工。
3. 铸锭液态的铝会被浇注到模具里，冷却凝固后就形成了铝锭。
这一步就好像做冰棍，把糖水倒进模具，等它冷却定型。
4. 热轧铝锭经过加热后，会通过轧机进行热轧。
这就像是用擀面杖把面团擀薄一样，把铝锭压成比较厚的板材。
5. 冷轧经过热轧后的板材还不够薄，还需要进行冷轧。
冷轧就像是用更细的擀面杖，把板材擀得更薄、更均匀。
6. 热处理为了让板材达到理想的性能，还需要进行热处理。
这就好比是给板材“锻炼身体”，通过加热和冷却的过程，让板材的内部结构发生变化，从而提高强度、硬度等性能。
7. 表面处理最后，还要对板材的表面进行处理，比如进行阳极氧化、喷漆等，这就像是给板材化个妆，让它更漂亮、更耐腐蚀。
三、铝基板材的特点1. 轻质铝基板材最大的特点之一就是轻。
铝基板制程工艺范文一、铝基板的材料选择铝基板主要由铝基底材、铜箔层和有机硬质脂肪材料组成。
铝基底材质量好均匀，可以保证板材的平整度和尺寸精密度。
铜箔层的质量直接影响整个板材的导热性能，一般要求纯度高，铜箔层与铝基底材的分离层熔点要低于有机硬脂肪材料的软化点，避免在高温焊接时铜箔层与铝基底材分离。
有机硬脂肪材料作为粘结层，能够提高电路板的机械强度和绝缘性能。
二、铝基板的制造工艺1.铝基底材的加工：首先是对铝基板材进行开料，根据需要的尺寸和形状进行定制。
然后进行粗磨、细磨，以及平整度的加工，以使板材的表面平整度达到要求。
2.铜箔的粘贴：将铜箔层粘贴在铝基底材上，采用预涂层技术或湿法粘贴技术，以确保铜箔与铝基底材能够牢固地粘合在一起。
粘贴后，还需要进行固化处理，使铜箔与铝基底材之间达到较高的机械强度。
3.PCB电路层的制作：通过光刻工艺将电路图案转移到铜箔层上，然后进行蚀刻处理，形成完整的电路层。
同时，还需要进行检查和修补，以确保电路层的质量和精度。
4.焊接层的制作：将有机硬脂肪材料涂覆在电路层上，然后经过固化处理，形成焊接层。
焊接层的作用是在电路板上实现电子元器件的焊接，提高连接强度和可靠性。
5.表面处理：对铜箔层进行清洗和防氧化处理，以提高铜箔层的耐腐蚀性和可靠性。
同时，还可以进行图案蚀刻和涂覆层的制作，以满足特定的电路要求。
6.完工和检验：对制作好的铝基板进行完工处理，涉及切割、打孔、涂覆等工艺。
最后进行检验，对铝基板的线路连接、焊盘质量和机械强度等进行检测和评估。
三、铝基板制程工艺的应用铝基板制程工艺广泛应用于高功率电子器件和LED照明领域。
在高功率电子器件中，铝基板可以提供良好的散热性能，降低元器件温度，提高电路工作效率和寿命。
在LED照明中，铝基板可以提供较大的导热面积，均匀散热，保证LED芯片的温度控制，提高LED照明的亮度和寿命。
总结：铝基板制程工艺包括铝基底材的加工、铜箔的粘贴、PCB电路层的制作、焊接层的制作、表面处理、完工和检验等多个步骤。
