铝基板铝基板制作规范制作规范 1.0福斯莱特铝基板制作规范前言 随着电子技术的发展和进步，电子产品逐渐向轻、薄、小、个性化、高可靠性、多功能化已成为必然趋势。福斯莱特铝基板顺应此趋势而诞生，该产品以优异的散热性，机械加工性，尺寸稳定性及电气性能在混合集成电路、汽车、办公自动化、大功率电气设备、电源设备等领域近年得到了广泛应用。铝基覆铜板1969年由日本三洋公司首先发明，我国于1988年开始研制和生产，福斯莱特公司从2005年开始研发并小批量生产，为了适应量产化稳质生产，提升生产效率，并作为员工操作的依据，特拟制此份制作规范，此份文件同时也是本岗位新进员工培训之教材。
2.0福斯莱特铝基板制作规范适用范围 本作业规范适用于铝基覆铜板的制作全过程。 3.0福斯莱特铝基板制作规范部门职责 3.1.生产部负责本操作规范的执行，有疑问及时反馈到工艺等部门。 3.2.工艺、研发部负责本规范的制定和修订，并协助解决生产遇到的问题。 3.3.品质部负责对本规范的监控以及品质保证。 4.0福斯莱特铝基板制作规范工艺流程 4.1喷锡或沉金板 开料→一次钻孔→线路→蚀刻→蚀检→阻焊(二次阻焊)→文字→喷锡或沉金→二次钻孔→锣板或冲板 →测试（包括开短路测试和耐压测试）→终检→包装→出货。 4.2沉银、沉锡或OSP板 开料→一次钻孔→线路→蚀刻→蚀检→阻焊(二次阻焊)→文字→二次钻孔→锣板或冲板→测试（包括开短路测试和高压测试）→终检1→沉银、沉锡或OSP→终检2→包装→出货。 4.3杯孔或杯孔镀银工艺板 开料→一次钻孔→线路→蚀刻→蚀检→阻焊(二次阻焊)→文字→喷锡或沉金→ 杯孔板:二次钻孔→铣杯→锣板或冲板→测试（包括开短路测试和高压测试）→终检→包装→出货。 杯孔镀银板:印蓝胶→杯孔镀亮银→二次钻孔→锣板或冲板→测试
电路板工艺流程 一．目的： 将大片板料切割成各种要求规格的小块板料。 二．工艺流程： 三、设备及作用： 1．自动开料机：将大料切割开成各种细料。 2．磨圆角机：将板角尘端都磨圆。 3．洗板机：将板机上的粉尘杂质洗干净并风干。 4．焗炉：炉板，提高板料稳定性。 5．字唛机；在板边打字唛作标记。 四、操作规范： 1．自动开料机开机前检查设定尺寸，防止开错料。 2．内层板开料后要注意加标记分别横直料，切勿混乱。 3．搬运板需戴手套，小心轻放，防止擦花板面。 4．洗板后须留意板面有无水渍，禁止带水渍焗板，防止氧化。 5．焗炉开机前检查温度设定值。 五、安全与环保注意事项： 1．1．开料机开机时，手勿伸进机内。 2．2．纸皮等易燃品勿放在焗炉旁，防止火灾。 3．3．焗炉温度设定严禁超规定值。 4．4．从焗炉内取板须戴石棉手套，并须等板冷却后才可取板。5．5．用废的物料严格按MEI001规定的方法处理，防止污染环境。
七、切板 1. 设备：手动切板机、铣靶机、CCD打孔机、锣机、磨边机、字唛机、测厚仪； 2. 作用：层压板外形加工，初步成形； 3. 流程： 拆板→点点画线→切大板→铣铜皮→打孔→锣边成形→磨 边→打字唛→测板厚 4. 注意事项： a. 切大板切斜边； b.铣铜皮进单元； c. CCD打歪孔； d. 板面刮花。 八、环保注意事项： 1、生产中产生的各种废边料如P片、铜箔由生产部收集回仓； 2、内层成形的锣板粉、PL机的钻屑、废边框等由生产部收回仓变卖； 3、其它各种废弃物如皱纹胶纸、废粘尘纸、废布碎等放入垃圾桶内由清洁工收走。废手套、废口罩等由生产部回仓。 4、磨钢板拉所产生的废水不能直接排放，要通过废水排放管道排至废水部经其无害处理后方可排出。 钻孔 一、目的： 在线路板上钻通孔或盲孔，以建立层与层之间的通道。 二、工艺流程： 1．双面板：
PCB是如何制造出来的[转帖] 作者将以一名PCB从业者兼电脑爱好者的身份，带您进入PCB的生产王国，来一次实地探访。我们将以PCB的制造流程为顺序，向你揭开PCB的奥秘。 印刷电路板(Printed Circuit Board，PCB)几乎会出现在每一种电子设备当中。它是所有电子设备的载体，计算机内部到处都有PCB的身影，从主板、显卡、声卡到内存载板、CPU载板再到硬盘控制电路板、光驱控制电路板等。小到日常生活中的家用电器、手机、PDA、数码相机，大到车载电子设备，飞机上使用的航空电子产品、卫星火箭上高可X性电子设备。生活在信息时代的我们天天都在和PCB 打交道，身为电脑爱好者的我们又时刻谈论着PCB。但是PCB的是如何制造出来的呢？制造它们的设备是什么样子？尤为重要的是，从哪些方面来评价一块板卡的做工好坏？现在，让我们带着这三个问题，开始我们的PCB之旅。 PCB的实际制造过程是在PCB工厂里完成的，工厂是不管设计的，设计工作由专门的公司进行，它们的设计结果叫做原理图，原理图再由专业的布线公司进行线路图的设计，得到的线路图就被交到PCB工厂制作。工厂的任务就是将工作站中的线路图变成现实中的实物板。 从图纸到实物板的过程有哪些呢？ 总体来说有三个过程：第一，生产工具(Tooling)的准备；第二，具体生产过程；第三，品质检验(VI、电测)。但无论是生产加工，还是品质控制都是围绕生产过程进行的。所以我们重点介绍PCB板的生产过程。 一、生产过程中要涉及到的基本概念 1.重要的原始物料 ●基板 PCB板的原始物料是覆铜基板，简称基板。基板是两面有铜的树脂板。现在最常用的板材代号是FR-4。FR-4主要用于计算机、通讯设备等档次的电子产品。对板材的要求：一是耐燃性，二是Tg点，三是介电常数。电路板必须耐燃，在一定温度下不能燃烧，只能软化。这时的温度点就叫做玻璃态转化温度(Tg点)，这个值关系到PCB板的尺寸安定性。在高阶应用中，客户有时会对板材的Tg点进行规定。介电常数是一个描述物质电特性的量，在高频线路中，信号的介质损失(PL)与基板材料有关，具体而言与介质的介电常数的平方根成正比。介质损失大，则吸收高频信号、转变为热的作用就越大，导致不能有效地传送信号。 除FR-4树脂基板外，在诸如电视、收音机等较为简单的应用中酚醛纸质基板用得也很多。
线路板生产流程(一) 多种不同工艺的PCB 流程简介 *单面板工艺流程 下料磨边T钻孔T外层图形T(全板镀金)7蚀刻T检验T丝印阻焊T (热风整平)7丝印 字符T外形加工T测试T检验 *双面板喷锡板工艺流程 下料磨边7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7镀金插头7热风整平7丝印字符7外形加工7测试7检验 *双面板镀镍金工艺流程 下料磨边7钻孔7沉铜加厚7外层图形7镀镍、金去膜蚀刻7二次钻孔7检验7丝印阻焊7 丝印字符7外形加工7测试7检验 *多层板喷锡板工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7镀金插头7热风整平7丝印字符7外形加工7测试7检验 *多层板镀镍金工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀金、去膜蚀刻7二次钻孔7检验7丝印阻焊7丝印字符7外形加工7测试7检验 *多层板沉镍金板工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7化学沉镍金7丝印字符7外形加工7 测试7检验 一步一步教你手工制作PCB 制作PCB 设备与器材准备 (1) DM-2100B 型快速制板机1 台 (2) 快速腐蚀机1 台 (3) 热转印纸若干 (4) 覆铜板1 张 (5) 三氯化铁若干 (6) 激光打印机1 台 (7) PC机1台
(8) 微型电钻1个 (1) DM-2100B型快速制板机 DM 一2100B型快速制板机是用来将打印在热转印纸上的印制电路图转印到覆铜板上的设备， 1) 【电源】启动键一按下并保持两秒钟左右，电源将自动启动。 2) 【加热】控制键一当胶辊温度在100C以上时，按下该键可以停止加热，工作状态显示 为闪动的“ C”。再次按下该键，将继续进行加热，工作状态显示为当前温度；按下此键后， 待胶辊温度降至100C以下，机器将自动关闭电源；胶辊温度在100C以内时，按下此键， 电源将立即关闭。 3) 【转速】设定键一按下该键将显示电机转速比，其值为30(0.8转/分)?80(2.5转份)。按 下该键的同时再按下”上"或"下"键，可设定转印速度。 4) 【温度】设定键一显示器在正常状态下显示转印温度，按下此键将显示所设定温度值。 最高设定温度为180~C，最低设定温度为100C ;按下此键的同时再按下”上"或"下"键，可设定温度。 5) "上"和"下"换向键一开机时系统默认为退出状态，制板过程中，若需改变转向，可直接按此键。 (2) 快速腐蚀机 快速腐蚀机是用来快速腐蚀印制板的。 其基本原理是，利用抗腐蚀小型潜水泵使三氯化铁溶液进行循环，被腐蚀的印制版就处 在流动的腐蚀溶液中。为了提高腐蚀速度，可加热腐蚀溶液的温度。 (3) 热转印纸 热转印纸是经过特殊处理的、通过高分子技术在它的表面覆盖了数层特殊材料的专用纸，具有耐高温不粘连的特性? (4) 微型电钻 微型电钻是用来对腐蚀好的印制电路板进行钻孔的。 4 ?实训步骤与报告 (1). PCB图的打印方法 启动Protel 98 一打开设计的PCB图-单击菜单栏中的File-Setup Printer 一获得Printer Setup 对话框.
铝基板和pcb板的区别 什么是铝基板 铝基板是一种具有良好散热功能的金属基覆铜板，一般单面板由三层结构所组成，分别是电路层（铜箔）、绝缘层和金属基层。常见于LED照明产品。有正反两面，白色的一面是焊接LED引脚的，另一面呈现铝本色，一般会涂抹导热凝浆后与导热部分接触。目前还有陶瓷基板等等。 什么是PCB板 PCB板一般指印制电路板。印制电路板{PCB线路板}，又称印刷电路板，是电子元器件电气连接的提供者。它的发展已有100多年的历史了；它的设计主要是版图设计；采用电路板的主要优点是大大减少布线和装配的差错，提高了自动化水平和生产劳动率。 按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。由于印刷电路板并非一般终端产品，因此在名称的定义上略为混乱，例如：个人电脑用的母板，称为主板，而不能直接称为电路板，虽然主机板中有电路板的存在，但是并不相同，因此评估产业时两者有关却不能说相同。再譬如：因为有集成电路零件装载在电路板上，因而新闻媒体称他为IC板，但实质上他也不等同于印刷电路板。我们通常说的印刷电路板是指裸板-即没有上元器件的电路板。 铝基板和pcb板的区别 对于一些刚刚从事铝基板行业的小伙伴总会有这样的疑问，那就是铝基板与pcb板有什么区别，针对与这个疑问下面就具体的给大家说一说两者之间到底有那些区别？ pcb板与铝基板在设计上都是按照pcb板的要求来设计的，目前在市场的铝基pcb板一般情况都是单面的铝基板，pcb板是一个大的种类，铝基板只是pcb板的一个种类而已，是铝基金属板，因其具备良好的导热性能，一般运用在LED行业。 pcb板一般而言就是铜基板，其也分为单面板与双面板，两者之间使用的材料是有很明显的区别的，铝基板的主要的材料是铝板，而pcb板主要的材料是铜。铝基板因其PP材料
PCB电子线路板专业术语 一、综合词汇 1、印制电路：printed circuit 2、印制线路：printed wiring 3、印制板：printed board 4、印制板电路：printed circuit board (PCB) 5、印制线路板：printed wiring board(PWB) 6、印制元件：printed component 7、印制接点：printed contact 8、印制板装配：printed board assembly 9、板：board 10、单面印制板：single-sided printed board(SSB) 11、双面印制板：double-sided printed board(DSB) 12、多层印制板：mulitlayer printed board(MLB) 13、多层印制电路板：mulitlayer printed circuit board 14、多层印制线路板：mulitlayer prited wiring board 15、刚性印制板：rigid printed board 16、刚性单面印制板：rigid single-sided printed borad 17、刚性双面印制板：rigid double-sided printed borad 18、刚性多层印制板：rigid multilayer printed board 19、挠性多层印制板：flexible multilayer printed board 20、挠性印制板：flexible printed board
21、挠性单面印制板：flexible single-sided printed board 22、挠性双面印制板：flexible double-sided printed board 23、挠性印制电路：flexible printed circuit (FPC) 24、挠性印制线路：flexible printed wiring 25、刚性印制板：flex-rigid printed board, rigid-flex printed board 26、刚性双面印制板：flex-rigid double-sided printed board, rigid-flex double-sided printed 27、刚性多层印制板：flex-rigid multilayer printed board, rigid-flex multilayer printed board 28、齐平印制板：flush printed board 29、金属芯印制板：metal core printed board 30、金属基印制板：metal base printed board 31、多重布线印制板：mulit-wiring printed board 32、陶瓷印制板：ceramic substrate printed board 33、导电胶印制板：electroconductive paste printed board 34、模塑电路板：molded circuit board 35、模压印制板：stamped printed wiring board 36、顺序层压多层印制板：sequentially-laminated mulitlayer 37、散线印制板：discrete wiring board 38、微线印制板：micro wire board 39、积层印制板：buile-up printed board 40、积层多层印制板：build-up mulitlayer printed board (BUM)

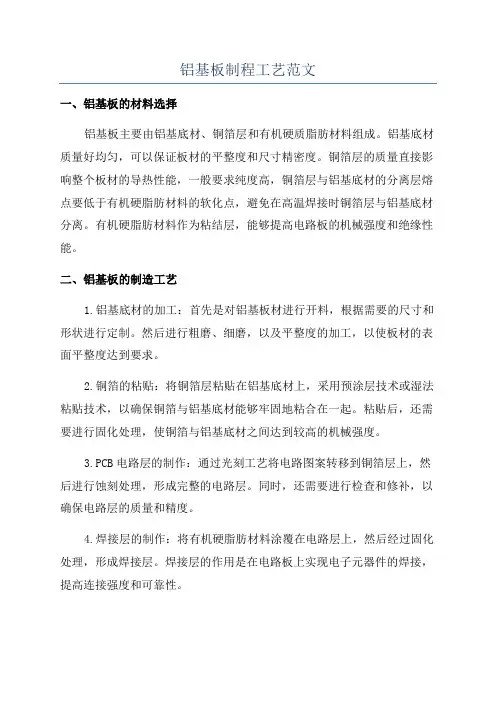

铝基板工艺 一、铝基板制作规范 1.前言：随着电子技术的发展和进步，电子产品向轻、薄、小、个性化、高可靠性、多功能化已成为必然趋势。铝基板顺应此趋势而诞生，该产品以优异的散热性，机械加工性，尺寸稳定性及电气性能在混合集成电路、汽车、办公自动化、大功率电气设备、电源设备等领域近年得到了广泛应用。铝基覆铜板1969年由日本三洋公司首先发明，我国于1988年开始研制和生产，福斯莱特电子从2000年开始研发并批量生产，为了适应量产化稳质生产，特拟制此份制作规范，市场上主流铝基板有福斯莱特铝基板和小强铝基板比较有名，铝基板主要就是看导热系数、耐压值和热阻值，它关乎铝基板的生命和寿命。 铝基板 2.范围:本制作规范针对铝基覆铜板的制作全过程进行介绍和说明，以保证此板在我司顺利生产。 3.工艺流程:开料→钻孔→干膜光成像→检板→蚀刻→蚀检→绿油→字符→绿检→喷锡→铝基面处理→ 冲板→终检→包装→出货 4.注意事项： 4.1铝基板料昂贵，生产过程中应特别注意操作的规范性，杜绝因不规范操作而导致报废现象的产生。 4.2各工序操作人员操作时必须轻拿轻放，以免板面及铝基面擦花。 4.3各工序操作人员，应尽量避免用手接触铝基板的有效面积内，喷锡及以后工序持板时只准持板边，严禁以手指直接触及板内。 4.4铝基板属特种板，其生产应引起各区各工序高度重视，课长、领班亲自把质量关，保证板在各工序的顺利生产。 5.具体工艺流程及特殊制作参数: 5.1开料 5.1.1加强来料检查（必须使用铝面有保护膜的板料）。 5.1.2开料后无需烤板。 5.1.3轻拿轻放，注意铝基面（保护膜）的保护。 5.2钻孔 5.2.1钻孔参数与FR-4板材钻孔参数相同。 5.2.2孔径公差特严，4OZ基Cu注意控制披锋的产生。 5.2.3铜皮朝上进行钻孔。 5.3干膜 5.3.1来料检查：磨板前须对铝基面保护膜进行检查，若有破损，必须用兰胶贴牢后再给予

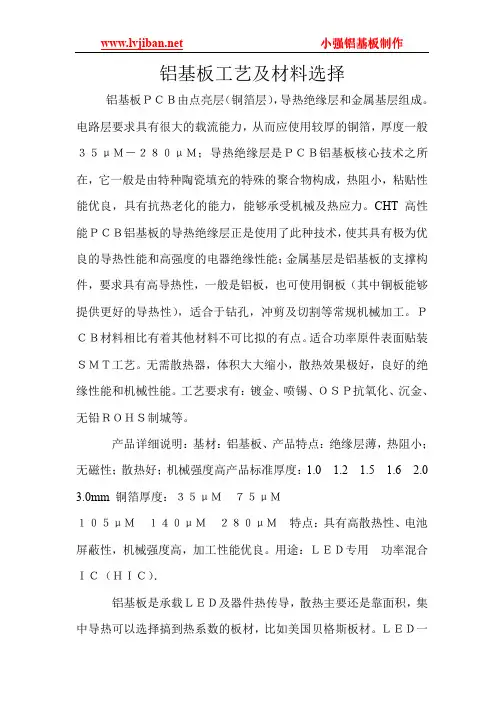

什么是铝基板 PCB铝基板是一种独特的金属基覆铜板（结构见下图），它具有良好的导热性、电气绝缘性能和机械加工 性能。 二、铝基板的特点 ●采用表面贴装技术（SMT）； ●在电路设计方案中对热扩散进行极为有效的处理； ●降低产品运行温度，提高产品功率密度和可靠性，延长产品使用寿命； ●缩小产品体积，降低硬件及装配成本； ●取代易碎的陶瓷基板，获得更好的机械耐久力。 PCB铝基板的结构 PCB铝基覆铜板是一种金属线路板材料、由铜箔、导热绝缘层及金属基板组成，它的结构分三层：https://www.doczj.com/doc/2e6770204.html,yer线路层：相当于普通PCB的覆铜板，线路铜箔厚度loz至10oz 。 Dielcctric Layer绝缘层：绝缘层是一层低热阻导热绝缘材料。厚度为：0.003”至0.006”英寸是铝基覆铜板 的核心计术所在，已获得UL认证。 Base Layer基层：是金属基板，一般是铝或可所选择铜。铝基覆铜板和传统的环氧玻璃布层压板等 如上图所示，PCB铝基板由电路层、导热绝缘层和金属基层组成。电路层（即铜箔）通常经过蚀刻形成印刷电路，使组件的各个部件相互连接，一般情况下，电路层要求具有很大的载流能力，从而应使用较厚的铜箔，厚度一般35μm~280μm；导热绝缘层是PCB铝基板核心技术之所在，它一般是由特种陶瓷填充的特殊的聚合物构成，热阻小，粘弹性能优良，具有抗热老化的能力，能够承受机械及热应力。IMS-H01、I
MS-H02和LED-0601等高性能PCB铝基板的导热绝缘层正是使用了此种技术，使其具有极为优良的导热性能和高强度的电气绝缘性能；金属基层是铝基板的支撑构件，要求具有高导热性，一般是铝板，也可使用铜板（其中铜板能够提供更好的导热性），适合于钻孔、冲剪及切割等常规机械加工。 PCB材料相比有着其它材料不可比拟的优点。适合功率组件表面贴装SMT公艺。 无需散热器，体积大大缩小、散热效果极好，良好的绝缘性能和机械性能。 PCB铝基板用途： 用途：功率混合IC（HIC）。 1.音频设备：输入、输出放大器、平衡放大器、音频放大器、前置放大器、功率放大器等。 2.电源设备：开关调节器`DC/AC转换器`SW调整器等。 3.通讯电子设备：高频增幅器`滤波电器`发报电路。 4.办公自动化设备：电动机驱动器等。 5.汽车：电子调节器`点火器`电源控制器等。 6.计算机：CPU板`软盘驱动器`电源装置等。 7.功率模块：换流器`固体继电器`整流电桥等。
ISSUE DEPARTMENT 发行单位: 品保部 ISSUE DATE 发行日期: 2013.08.01
5.5 结构尺寸检查内容： 5.5.1 每批抽检铝基板测量常规和重要尺寸数量不小于20PCS； 5.5.2 铝基板应使用游标卡尺测量板长、板宽、板厚等尺寸是否符合样品承认要求； 5.5.3目视测量V-Cut深度是否符合设计要求，是否V得过深会导致贴片时铝基板下榻，是否V得过浅导致分板困难或分板后毛边严重。 5.5.3用分板机从1个拼板上取1pcs样品，测量其分板后的批峰是否小于0.2mm，与对应的灯体试装是否有不良； 5.5.3测量铝基板焊盘尺寸、固定螺丝孔的孔径、间距是否与承认要求相符； 5.5.4测量日光管铝基板翘曲度是否小于0.75%（根据翘曲度的定义）。 5.6 电气性能检查： 5.6.1 根据串并关系，用万用表测试铝基板线路上是否有开路、短路现象； 5.6.2 用万用表测试铝基板保护膜之间是否导通； 5.6.3用万用表测量铝基板焊盘面是否与铝层导通； 5.7 防焊漆附着力测试： 以3M #600胶带粘贴于板面后以垂直拉起胶带后，检视防焊漆有无脱落现象，或以2H 铅笔刮6次后，检查铝基板有无露铜现象。
5.8 可焊性测试（3PCS/LOT）： 5.8.1对铝基板应采用恒温烙铁给焊盘加锡(温度300+/-10℃),时间3-5S,焊盘吃锡面积是否达95%以上。 5.9 过回流焊测试（3PCS/LOT）： 5.9.1按高温锡膏的要求设置回流焊条件（245℃±5℃；65±5s链速75 ±5），将外观OK的试样铝基板过回流焊3次，不得出现铜皮翘起，板面发黄起泡、变形等现象。 5.10 安全性能测试内容（3PCS/LOT）： 5.10.1耐压测试（来料每批用备品测试1PCS，承样时必测）：测试前须确认待测品外观及电气性能均OK，选择铝基板最靠近板边的一焊盘和铝基板的另一面(底部保护膜面)进行耐压测试，条件为AC3000V（或按规格书），泄漏电流10mA，时间60s。耐压测试过程中不得出现超漏报警、击穿等异常情况。 5.11 可靠性实验测试（3PCS/LOT）： 5.11.1耐热性测试（来料每批用备品测试1PCS，承样时必测）：测试前须确认待测品外观及电气性能均OK，将试样放入锡炉进行测试，测试条件为锡炉温度260℃，时间是5min，实验结束，待铝基板冷却后不得出现起泡分层。 5.12检验判定标准

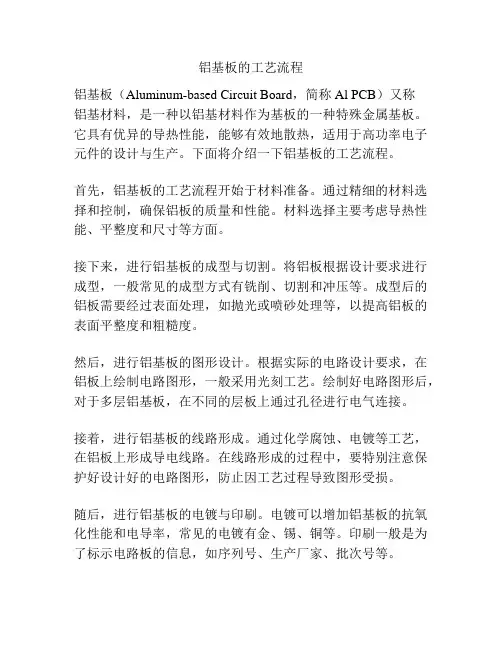

铝基板制作流程报告 铝基板是具有良好散热功能的金属基底覆铜板，一般单面板由三层结构所组成，分别是电路层（铜箔）、绝缘层和金属铝层。少数设计为双面板，结构为电路层、绝缘层、铝基层、绝缘层、电路层。极少数应用为多层板，可以由普通的多层板与绝缘层、铝基贴合而成。 单层铝基板流程
双面铝基板流程
层压：将金属铝层+pp半固化片+铜箔层压合在一起。 PP半固化片铜箔层 金属铝层 镜面铝基板基板 镜面铝基板是将BT料线路层和掺有银颗粒的铝基板压合在一起的基板，它是最适合COB 封装的原材料。镜面铝基板的优势是： 1.散热好：镜面铝基板在采用热电分离技术，普通有绝缘层的铝基板导热系数是1W、 1.5W 2W。镜面铝的导热系数是137W大大的提高了芯片的散热。 2.光效高：普通沉金铝基板的反射率是80%，杯孔铝基板的反射率是85%，镀银铝基板的反射率是95%，镜面银铝基板的反射率是在98%。镜面银铝基板可以让芯片的光更好的激发出来。 3：操作方便：镜面银铝基板结构跟我们市场上用的集成支架类似，线路是靠金线连金线，串并联和封装几W是客户自己决定，不像普通的一个焊盘放一颗芯片，镜面银铝基板一块板可以封几个W数的灯，这样解决了库存板型号多的问题。 4：节约成本：由于可以直接将芯片安装在基材表面，芯片集成密度高，于是为客户后续生产减少了工序，节约了生产成本。
镜面银铝基板基板流程
清洗：清理表面垃圾以及氧化现象。 靶冲1：靶冲4个B3定位孔。 靶冲2：靶冲4个二钻定位孔。 空爆：对前一次的曝光作补充，达到更好的效果。 装配：线路板背面整板贴AD胶。为后续压合工序做中介。 层压：BT层+镜面铝层压合在一起。 镜面银铝基板外形：在BT层上锣出需要露镜面银铝基板的地方。 其他主要步骤与硬板一致，在此不做重复介绍。
铝基板制作规范及工艺流程详细解说 1、前言： 随着电子技术的发展和进步，电子产品向轻、小、个体化、高可靠性、多功 能化已成为必然趋势。铝基板顺应此趋势应运而生，该产品以优异的散热性、 机械加工性、尺寸稳定性及电气性能在混合集成电路、汽车、办公自动化、 大功率电气设备、电源设备等领域近年得到了广泛的应用。铝基覆铜板1969 年由日本三洋公司首先发明，我国于1988 年开始研制和生产，福斯莱特铝基板是铝基板行业的领头羊，为了适应量产 化稳定生产，特制定此份制作规范。 2、范围： 本制作规范针对铝基覆铜板的制作全过程进行介绍和说明，以保证此板的 顺利生产。 3、工艺流程： 开料 钻孔 图形转移（D/F） 检板 蚀刻 蚀检 绿油 字符 包装 绿检 出货 喷锡 铝基面处理 冲板 终检 4、注意事项： 4．1 铝基板料昂贵，生产过程中应特别注意操作的规范性，杜绝因不规范操作 而导致报废现象的产生。 4．2 生工序操作人员操作时必须轻拿轻放，以免板面及铝基面擦花。 4．3 各工序操作人员，应尽量避免用手接触铝基板的有效面积内，喷锡及以后 工序持板时只准持板边，严禁以手指触铝基板内。 4．4 铝基板属特种板，其生产应引起各工序高度重视，各工序必须保证此板的 顺利生产，板到各工序必须由领班或主管级以上人员操作。 5、具体工艺流程及特殊制作参数： 5．1 开料 5．1．1 加强来料检查(必须使用铝面有保护膜的板料)。 5．1．2 开料后无需烤板。 5．1．3 轻拿轻放，注意铝基面（保护膜）的保护。 5．2 钻孔 5．2．1 钻孔参数与FR-4 板材钻孔参数相同。 5．2．2 孔径公差特严，4OZ 基CU 注意控制披峰的产生。
PCB线路板知识大全 PCB线路板*概述 PCB线路板又称印制电路板、印刷电路板、印刷线路板，简称印制板，英文简称PCB(printed circuit board)或PWB(printed wiring board)。PCB线路板是指用来插立电子零组件并已有连接导线的电路基板。PCB线路板以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔(如元件孔、紧固孔、金属化孔等)，用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。它是电子产品不可或缺的基本构成要件，它的使用则大大减少布线和装配的差错，提高了自动化水平和生产劳动率。目前，PCB线路板的使用范围广泛，涵盖了家电、产业机器、车辆、航空、船舶、太空、兵器等层面。 1936年英国P. Eisler 利用金属箔的蚀刻加工，用第一个问世的PCB 线路板组装收音机，开启了PCB线路板的应用先驱。同年，日本宫田喜之助亦发明了「喷镀法/喷附配线法」，应用于收音机的制作上。1953年单面PCB线路板开始生产，1960年通孔电镀法的双面板生产技术亦告完成，1962年以后开始多层板的生产，经过1936-1970年间的演进，PCB线路板的生产架构方形成雏形。1980年后由于积体电路的兴起，及电脑辅助工具日新月异，促进了PCB线路板的制造改善，更加速今日高密度化与高多层板化的实现。
随着电子设备越来越复杂，需要的零件自然越来越多，PCB上头的线路与零件也越来越密集了。裸板(上头没有零件)也常被称为"印刷线路板Printed Wiring Board(PWB)"。板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。这些线路被称作导线(conductor pattern)或称布线，并用来提供PCB上零件的电路连接。PCB线路板的沿革，可追溯至电晶体尚未实用化前，主要的零件为真空管，当时的组装方式系用电线将设于底板上的零件予以焊接配线连接，这种连接方式不仅造成误接或接触不良等人为疏失，并需投入大量的人力，大大减低了产品的可靠度，故追求高确性、低成本且适合大量生产的制造方法，成为各方努力研发的焦点。 PCB板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成.在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了.这些线路被称作导线(conductor pattern)或称布线，并用来提供PCB上零件的电路连接. 为了将零件固定在PCB上面，我们将它们的接脚直接焊在布线上.在最基本的PCB(单面板)上，零件都集中在其中一面，导线则都集中在另一面.这么一来我们就需要在板子上打洞，这样接脚才能穿过板子到另一面，所以零件的接脚是焊在另一面上的.因为如此，PCB的正反面分别被称为零件面(Component Side)与焊接面(Solder Side). 如果PCB上头有某些零件，需要在制
一文解读铝基板pcb制作规范及设计规则 一、铝基板的技术要求到目前为止，尚未见国际上有铝基覆铜板标准。我国由704厂负责起草了电子行业军用标准《阻燃型铝基覆铜层压板规范》。 主要技术要求有： 尺寸要求，包括板面尺寸和偏差、厚度及偏差、垂直度和翘曲度；外观，包括裂纹、划痕、毛刺和分层、铝氧化膜等要求；性能方面，包括剥离强度、表面电阻率、最小击穿电压、介电常数、燃烧性和热阻等要求。 铝基覆铜板的专用检测方法： 一是介电常数及介质损耗因数测量方法，为变Q值串联谐振法，将试样与调谐电容串联接入高频电路，测量串联回路的Q值的原理； 二是热阻测量方法，以不同测温点之间温差与导热量之比来计算。 二、铝基板线路制作（1）机械加工：铝基板钻孔可以，但钻后孔内孔边不允许有任何毛刺，这会影响耐压测试。铣外形是十分困难的。而冲外形，需要使用高级模具，模具制作很有技巧，作为铝基板的难点之一。外形冲后，边缘要求非常整齐，无任何毛刺，不碰伤板边的阻焊层。通常使用操兵模，孔从线路冲，外形从铝面冲，线路板冲制时受力是上剪下拉，等等都是技巧。冲外形后，板子翘曲度应小于0.5%。 （2）整个生产流程不许擦花铝基面：铝基面经手触摸，或经某种化学药品都会产生表面变色、发黑，这都是绝对不可接收的，重新打磨铝基面客户有的也不接收，所以全流程不碰伤、不触及铝基面是生产铝基板的难点之一。有的企业采用钝化工艺，有的在热风整平（喷锡）前后各贴上保护膜小技巧很多，八仙过海，各显神通。 （3）过高压测试：通信电源铝基板要求100%高压测试，有的客户要求直流电，有的要求交流电，电压要求1500V、1600V，时间为5秒、10秒，100%印制板作测试。板面上脏物、孔和铝基边缘毛刺、线路锯齿、碰伤任何一丁点绝缘层都会导致耐高压测试起火、漏电、击穿。耐压测试板子分层、起泡，均拒收。

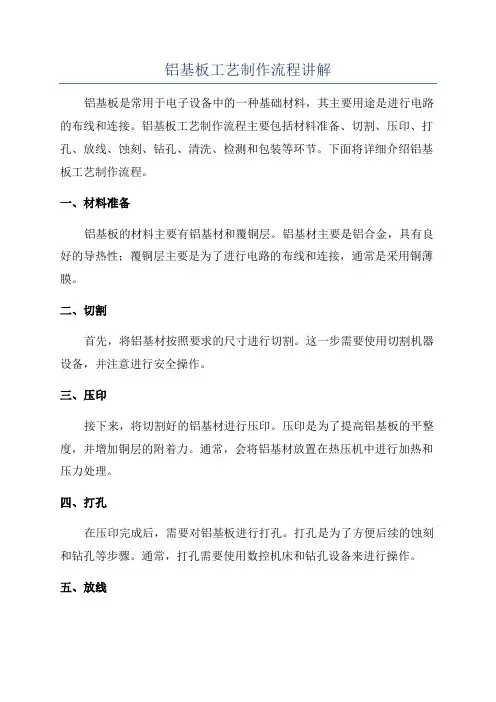

铝基板生产流程步骤 铝基板作为电子行业重要原材料之一，在当今的LED照明行业中起到的作用越来越大.主要是因为铝基板具备良好的性能，下面诚之益电路小编就具体给大家说说铝基板的生产过程都经历那些工序，以便可以更清楚的了解到铝基板性能特点。 一、开料 1、开料的流程领料——剪切 2、开料的目的 将大尺寸的来料剪切成生产所需要的尺寸 3、开料注意事项 ①开料首件核对首件尺寸 ②注意铝面刮花和铜面搜索刮花 ③注意板边分层和披锋 二、钻孔 1、钻孔的流程 打销钉——钻孔——检板 2、钻孔的目的 对板材进行定位钻孔对后续制作流程和客户组装提供辅助 3、钻孔的注意事项 ①核对钻孔的数量、孔的大小 ②避免板料的刮花 ③检查铝面的披锋，孔位偏差 ④及时检查和更换钻咀 ⑤钻孔分两阶段，一钻：开料后钻孔为外围工具孔 二钻：阻焊后单元内工具孔三、干/湿膜成像 1、干/湿膜成像流程 磨板——贴膜——曝光——显影 2、干/湿膜成像目的 在板料上呈现出制作线路所需要的部分 3、干/湿膜成像注意事项 ①检查显影后线路是否有开路 ②显影对位是否有偏差，防止干膜碎的产生 ③注意板面擦花造成的线路不良 ④曝光时不能有空气残留防止曝光不良 ⑤曝光后要静止15分钟以上再做显影 四、酸性/碱性蚀刻
1、酸性/碱性蚀刻流程 蚀刻——退膜——烘干——检板 2、酸性/碱性蚀刻目的 将干/湿膜成像后保留需要的线路部分，除去线路以外多余的部分，酸性蚀刻时应注意蚀刻药水对铝基材的腐蚀； 3、酸性/碱性蚀刻注意事项 ①注意蚀刻不净，蚀刻过度 ②注意线宽和线细 ③铜面不允许有氧化，刮花现象 ④退干膜要退干净五、丝印阻焊、字符 1、丝印阻焊、字符流程 丝印——预烤——曝光——显影——字符 2、丝印阻焊、字符的目的 ①防焊：保护不需要做焊锡的线路，阻止锡进入造成短路 ②字符：起到标示作用 3、丝印阻焊、字符的注意事项 ①要检查板面是否存在垃圾或异物 ②检查网板的清洁度③丝印后要预烤30分钟以上，以避免线路见产生气泡 ④注意丝印的厚度和均匀度 ⑤预烤后板要完全冷却，避免沾菲林或破坏油墨表面光泽度 ⑥显影时油墨面向下放置 六、V-CUT，锣板 1、V-CUT，锣板的流程 V-CUT——锣板——撕保护膜——除披锋 2、V-CUT，锣板的目的 ① V-CUT：将单PCS线路与整PNL的板材切割留有少部分相连方便包装与取出使用 ②锣板：将线路板中多余的部分除去 3、V-CUT，锣板的注意事项 ① V-CUT过程中要注意V的尺寸，边缘的残缺、毛刺 ②锣板时注意造成毛刺，锣刀偏斜，及时的检查和更换锣刀 ③最后在除披锋时要避免板面划伤
电路板常用材料及参数介绍 PCB电路板板材介绍：按品牌质量级别从底到高划分如下：94HB－94VO－22F－CEM-1－CEM-3－FR-4 详细参数及用途如下： 94HB：普通纸板，不防火（最低档的材料，模冲孔，不能做电源板） 94V0：阻燃纸板（模冲孔） 22F：单面半玻纤板（模冲孔） CEM-1：单面玻纤板（必须要电脑钻孔，不能模冲） CEM-3：双面半玻纤板（除双面纸板外属于双面板最低端的材料，简单的双面板可以用这种料，比FR-4会便宜5~10元/平米） FR-4: 双面玻纤板 阻燃特性的等级划分可以分为94VO－V-1 －V-2 －94HB 四种 半固化片：1080=0.0712mm，2116=0.1143mm，7628=0.1778mm FR4 CEM-3都是表示板材的，fr4是玻璃纤维板，cem3是复合基板 无卤素指的是不含有卤素（氟溴碘等元素）的基材，因为溴在燃烧时会产生有毒的气体，环保要求。 Tg是玻璃转化温度，即熔点。 电路板必须耐燃，在一定温度下不能燃烧，只能软化。这时的温度点就叫做玻璃态转化温度(Tg点)，这个值关系到PCB板的尺寸耐久性。 什么是高Tg PCB线路板及使用高Tg PCB的优点 高Tg印制电路板当温度升高到某一阀值时基板就会由"玻璃态”转变为“橡胶态”，此时的温度称为该板的玻璃化温度(Tg)。也就是说，Tg是基材保持刚性的最高温度(℃)。也就是说普通PCB基板材料在高温下，不断产生软化、变形、熔融等现象，同时还表现在机械、电气特性的急剧下降，这样子就影响到产品的使用寿命了，一般Tg的板材为130℃以上，高Tg一般大于170℃，中等Tg约大于150℃；通常Tg≥170℃的PCB印制板，称作高Tg印制板；基板的Tg提高了，印制板的耐热性、耐潮湿性、耐化学性、耐稳定性等特征都会提高和改善。TG 值越高，板材的耐温度性能越好，尤其在无铅制程中，高Tg应用比较多；高Tg 指的是高耐热性。随着电子工业的飞跃发展，特别是以计算机为代表的电子产品，向着高功能化、高多层化发展，需要PCB基板材料的更高的耐热性作为前提。以SMT、CMT为代表的高密度安装技术的出现和发展，使PCB在小孔径、精细线路化、薄型化方面，越来越离不开基板高耐热性的支持。 所以一般的FR-4与高Tg的区别：同在高温下，特别是在吸湿后受热下，其材料的机械强度、尺寸稳定性、粘接性、吸水性、热分解性、热膨胀性等各种情况存在差异，高Tg产品明显要好于普通的PCB基板材料。 PCB板材知识及标准目前我国大量使用的敷铜板有以下几种类型，其特性如下:敷铜板种类，敷铜板知识，覆铜箔板的分类方法有多种。一般按板的增强材料不同，可划分为：纸基、玻璃纤维布基、复合基(CEM系列)、积层多层板基和特殊材料基(陶瓷、金属芯基等)五大类。若按板所采用的树脂胶黏剂不同进行分类，常见的纸基CCI。有：酚醛树脂(XPc、XxxPC、FR-1、FR一2等)、环氧树脂(FE 一3)、聚酯树脂等各种类型。常见的玻璃纤维布基CCL有环氧树脂(FR一4、FR-5)，它是目前最广泛使用的玻璃纤维布基类型。另外还有其他特殊性树脂(以

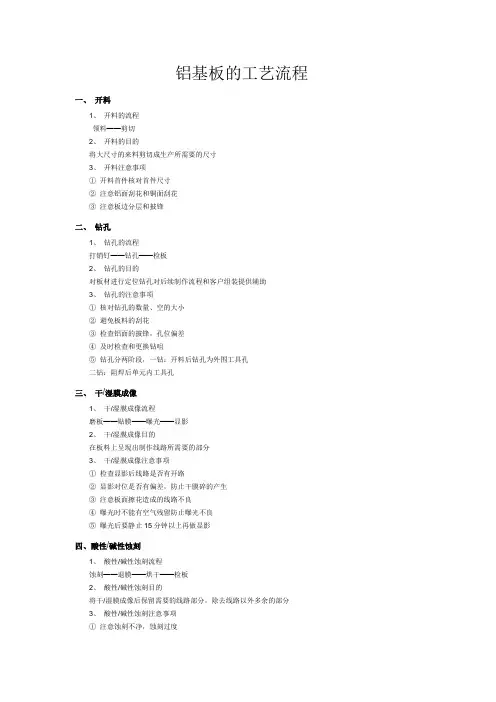

铝基板的工艺流程 一、开料 1、开料的流程 领料——剪切 2、开料的目的 将大尺寸的来料剪切成生产所需要的尺寸 3、开料注意事项 ①开料首件核对首件尺寸 ②注意铝面刮花和铜面刮花 ③注意板边分层和披锋 二、钻孔 1、钻孔的流程 打销钉——钻孔——检板 2、钻孔的目的 对板材进行定位钻孔对后续制作流程和客户组装提供辅助 3、钻孔的注意事项 ①核对钻孔的数量、空的大小 ②避免板料的刮花 ③检查铝面的披锋，孔位偏差 ④及时检查和更换钻咀 ⑤钻孔分两阶段，一钻：开料后钻孔为外围工具孔 二钻：阻焊后单元内工具孔 三、干/湿膜成像 1、干/湿膜成像流程 磨板——贴膜——曝光——显影 2、干/湿膜成像目的 在板料上呈现出制作线路所需要的部分 3、干/湿膜成像注意事项 ①检查显影后线路是否有开路 ②显影对位是否有偏差，防止干膜碎的产生 ③注意板面擦花造成的线路不良 ④曝光时不能有空气残留防止曝光不良 ⑤曝光后要静止15分钟以上再做显影 四、酸性/碱性蚀刻 1、酸性/碱性蚀刻流程 蚀刻——退膜——烘干——检板 2、酸性/碱性蚀刻目的 将干/湿膜成像后保留需要的线路部分，除去线路以外多余的部分 3、酸性/碱性蚀刻注意事项 ①注意蚀刻不净，蚀刻过度
②注意线宽和线细 ③铜面不允许有氧化，刮花现象 ④退干膜要退干净 五、丝印阻焊、字符 1、丝印阻焊、字符流程 丝印——预烤——曝光——显影——字符 2、丝印阻焊、字符的目的 ①防焊：保护不需要做焊锡的线路，阻止锡进入造成短路 ②字符：起到标示作用 3、丝印阻焊、字符的注意事项 ①要检查板面是否存在垃圾或异物 ②检查网板的清洁度 ③丝印后要预烤30分钟以上，以避免线路见产生气泡 ④注意丝印的厚度和均匀度 ⑤预烤后板要完全冷却，避免沾菲林或破坏油墨表面光泽度 ⑥显影时油墨面向下放置 六、V-CUT，锣板 1、V-CUT，锣板的流程 V-CUT——锣板——撕保护膜——除披锋 2、V-CUT，锣板的目的 ①V-CUT：将单PCS线路与整PNL的板材切割留有少部分相连方便包装与取出使用 ②锣板：将线路板中多余的部分除去 3、V-CUT，锣板的注意事项 ①V-CUT过程中要注意V的尺寸，边缘的残缺、毛刺 ②锣板时注意造成毛刺，锣刀偏斜，及时的检查和更换锣刀 ③最后在除披锋时要避免板面划伤 七、测试，OSP 1、测试，OSP流程 线路测试——耐电压测试——OSP 2、测试，OSP的目的 ①线路测试：检测已完成的线路是否正常工作 ②耐电压测试：检测已完成线路是否能承受指定的电压环境 ③OSP：让线路能更好的进行锡焊 3、测试，OSP的注意事项 ①在测试后如何区分后如何存放合格与不合格品 ②做完OSP后的摆放 ③避免线路的损伤 八、FQC，FQA，包装，出货 1、流程 FQC——FQA——包装——出货 2、目的
铝基板PCB 价格的组成 大凡电子厂采购人员都曾为pcb 多变的价格所困惑过，即使一些有多年pcb 采购经验的人员 至今也未必全部了解此中的原委，pcb 价格是由以下多种因素组成的（包括但不限于）：一、PCB 所用材料不同造成价格的多样性，以普通双面板为例，板料一般有FR4（生益、建滔、国纪， 三种价钱由上而下），板厚从0.6mm 到 3.0mm 不等，铜厚从0.5oz 到3oz 不同，还有高TG 值等， 所有这些在板料一项上就造成了巨大的价格差异；在阻焊油墨方面，普通热固油和感光绿油也存 在着一定的价格差。 二、表面处理工艺，我们常见的有：OSP（抗氧化）、有铅喷锡、无铅喷锡（环保）、镀金、沉 金还有一些组合工艺等等，以上工艺价格越往后越贵。还有些特殊的工艺，像沉银，沉锡，印 碳油，电镀金手指等。 三、PCB 本身难度不同造成的价格多样性，即使材料相同、工艺相同、但pcb 本身难度不同也会 造成不同的成本。如两种线路板上都有1000 个孔，一块板孔径大于0.2mm 与另一块板孔径小于 0.2mm 就会形成不同的钻孔成本；如两种线路板其他相同，但线宽线距不同，一种均大于4mil， 一种均小于4mil，也会造成不同的生产成本，因为精密度高的板报废率就高，必然成本加大， 进而造成价格的多样性。其次还有一些不走普通板工艺流程的设计也是加收钱的，比如半孔、埋 盲孔、盘中孔、按键板印碳油（多一道工序）。 四、客户的品质验收标准；我们常用的是：IPC2 级，但有客户要求会更高，（比如日资）我们 常见的有：IPC2、IPC3、企标、军标等等，当然标准越高，价格也会越高。 五、模具费与测试架：（1）模具费用，样板跟小批量的话一般板厂是采用的钻铣外形，就不会 另外加收铣边费，在做大批量时就要求开模具冲板，这样就有一套模具费用，板厂一般报价在 1000 人民币往上。外型越复杂费用越高。（2）测试费：样板一般采用飞针测试，板厂一般收取 测试费100-40 元不等（看文件的测试点数来定），批量就要开测试架来测，测试架一般板厂的 报价在1000-1500 元之间。 六、付款方式不同造成的价格差异，目前pcb 板厂一般都会按付款方式的不同调整pcb 价格，幅 度为5%-10%不等，因而也造成了价格的差异性，建议公司有闲钱在手的还是做现金，可节约不 少成本，板厂的服务态度也会好很多。长期合作的话，考虑财务对账等问题就采用月结方
如何自制一个线路板PCB 自制线路板PCB方法1： 1.将敷铜板裁成电路图所需尺寸? 2.把蜡纸放在钢板上，用笔将电路图按1:1刻在蜡纸上，并把刻在蜡纸上的电路图按电路板尺寸剪下，剪下的蜡纸放在所印敷铜板上?取少量油漆与 滑石粉调成稀稠合适的印料，用毛刷蘸取印料，均匀地涂到蜡纸上，反复几遍，印制板即可印上电路?这种刻板可反复使用，适于小批量制作? 3.以氯酸钾1克，浓度15%的盐酸40毫升的比例配制成腐蚀液，抹在电路板上需腐蚀的地方进行腐蚀? 4.将腐蚀好的印制板反复用水清洗?用香蕉水擦掉油漆，再清洗几次，使印制板清洁，不留腐蚀液?抹上一层松香溶液待干后钻孔? 自制线路板PCB方法2： 将漆片（即虫胶，化工原料店有售）一份，溶于三份无水酒精中，并适当搅拌，待其全部溶解后，滴上几滴医用紫药水（龙胆紫），使其呈现一定的颜色，搅拌均匀后，即可作为保护漆用来描绘电路板? 先用细砂纸把敷铜板擦亮，然后采用绘图仪器中的鸭嘴笔（或圆规上用来画图形的墨水鸭嘴笔），进行描绘，鸭嘴笔上有调整笔划粗细的螺母，笔划粗细可调，并可借用直尺?三角尺描绘出很细的直线，且描绘出的线条光滑?均匀，无边缘锯齿，给人以顺畅?流利的感觉;同时，还可以在电路板的空闲处写上汉字?英语?拼音或符号 描绘出的线条，若向周围浸润，则是浓度太小，可以加一点漆片;若是拖不开笔，则是太稠了，需滴上几滴无水酒精?万一描错了也没关系，只要用一小棍（火柴杆），做一个小棉签，蘸上一点无水酒精，即可方便地擦掉，然后重新描绘即可?一旦电路板图绘好后，即可在三氯化铁溶液中腐蚀?电路板腐蚀好后，去漆也很方便，用棉球蘸上无水酒精，就可以将保护漆擦掉，略一晾干，就可随之涂上松香水使用? 由于酒精挥发快，配制好的保护漆应放在小瓶中（如墨水瓶）密封保存，用完后别忘了盖
