铝基板与镜面铝基板流程

铝基板工艺制作流程1. 材料准备：准备铝合金材料，根据要求制作成不同规格和厚度的铝基板。

2. 切割加工：根据设计要求，使用切割机、冲床等设备对铝合金材料进行切割加工，以符合产品尺寸和形状要求。

3. 表面处理：对切割后的铝基板进行表面处理，可以通过抛光、喷砂、阳极氧化等工艺，以提高表面光洁度和耐腐蚀性能。

4. 热处理：根据需要对铝基板进行热处理，以调整组织结构和提高材料性能，如强度、硬度等。

5. 印刷和标记：根据产品需求，使用丝印、喷码等工艺在铝基板表面进行印刷和标记，以实现产品信息标识和美观要求。

6. 组装和包装：根据产品设计要求，将铝基板与其他零部件进行组装，最终进行包装，以确保产品完整性和安全运输。

7. 质检和成品检验：对制作完成的铝基板进行质检和成品检验，确保产品质量符合标准要求。

8. 出厂发货：最终按照订单要求，将合格的铝基板产品进行出厂发货，以完成整个制作流程。

铝基板是一种用于电子电路板制作的重要材料，具有优良的导热性能、耐腐蚀性和机械强度，因此在电子行业中得到广泛的应用。

铝基板工艺制作流程涉及到多个工艺环节和加工步骤，下面我们将详细介绍每个环节的工艺制作流程。

1. 材料准备：选择符合要求的铝合金材料，常用的有1000、3000、5000、6000系列等铝板。

根据产品设计和要求，对铝合金材料进行切割成所需尺寸与厚度。

铝基板的物理性能和化学性能对于电子设备的性能起着决定性的作用。

因此，材料选择和准备十分关键。

2. 切割加工：采用数控切割机、冲床等设备，根据设计要求对铝合金材料进行切割加工。

这一步骤非常关键，需要确保切割的尺寸准确，不得有任何瑕疵，以保证后续工艺的顺利进行。

3. 表面处理：铝基板在使用过程中需要具备良好的表面性能，如抗腐蚀、导热等，因此需要进行表面处理。

常见的表面处理工艺有抛光、氧化、化学沉积等。

其中，阳极氧化是最为常用的一种处理方式，通过对铝基板进行阳极化处理，能够形成一层致密的氧化膜，提高铝基板的抗腐蚀性和提高表面硬度。

铝基板的制作流程及各工序注意事项摘要:家用照明由卤素灯泡逐渐转变成了LED灯泡,电视机也由显像管屏幕转变成了LED液晶屏屏幕. 随着绿色科技产业兴起，节能减排，LED产品成为电子行业的一大亮点，铝基板凭着优良的导热性、节能性成为金属基板的首选，而铝基板制作工艺也日趋成熟。

本文主要针对铝基板制作流程及各工序注意事项进行全面介绍，涉及深度较浅，目的是为开发铝基板的线路板同仁提供参考。

关键词:铝基板铝板铜箔胶片1.铝基板的生产工艺流程首先需要准备材料(1)铝板清洗检验(2)胶膜裁切检验(3)铜箔裁切检验，然后将准备好的材料用电动台车送进无尘室进行叠合，叠合完成后通过运料架，运到压合进行高温压合，高温压合完成后运到冷却压机进行压合，冷却压合完成后，利用卸料机进行拆板，拆板过程中进行品质检查，拆板完成后进行板边裁切，裁切完成后进行覆铝面保护膜，保护膜贴覆完成进行出货检验及物性测试，测试完成后进行包装出货。

1.各工序注意事项1.铝板参数要求及注意事项：1.1铝板厚度，检测工具:千分尺，标准要求: 依工单要求厚度±0.02mm；1.2铝板尺寸，检测工具:卷尺/钢直尺，标准要求：工单要求﹢2mm/-0mm；1.3铝板阳极膜厚度，检测工具：阳极膜测厚仪，标准要求：≥3mm；1.4铝板硬度，检测工具：韦氏硬度计，标准要求：≥5；1.5铝板发白，检测工具：D-80除锈油，标准要求：阳极氧化面喷涂除锈油不发白；1.6铝板外观，检测工具：目视，标准要求：不可有凹坑、刮伤、变形、破损、污斑、铝屑等外观不良。

2.铜箔要求及注意事项：2.1铜箔厚度，检测工具:千分尺，标准要求: 依工单要求厚度±10%；2.2铜箔表面尺寸，检测工具: 卷尺/钢直尺，标准要求: 工单要求﹢2mm/-0mm；2.3铜箔表面外观，检测工具:目视，标准要求: 不可有针孔、杂物、氧化点、油污、划伤、破裂及皱折等；3.胶片参数要求及注意事项：铜箔厚度检测工具:千分尺，标准要求: 依工单要求厚度±5um;不可有胶线、胶点、异物、沟痕、折伤、破损、凸点、白斑等不良现象。

铝基板制作工艺流程
《铝基板制作工艺流程》
铝基板是一种广泛应用于电子电器行业中的基板材料，其制作工艺流程包括以下几个关键步骤：
1. 材料准备：首先需要准备好铝基板的原材料，包括铝基材料、绝缘层材料等。

通常情况下，铝基板的主体材料是铝基材料，绝缘层材料可以是有机树脂、玻璃纤维等。

2. 表面处理：对铝基板的表面进行处理，包括去除油污、清洁表面等工艺步骤，以保证材料表面的干净和光滑。

3. 制作绝缘层：将绝缘层材料覆盖在铝基板上，通过涂覆、堆积、压实等工艺步骤完成绝缘层的制作。

4. 图形化加工：根据需求，在铝基板上进行图形化加工，通常采用化学蚀刻、机械加工等技术，将电路图案、焊盘等形状加工到铝基板上。

5. 电镀处理：进行金属化处理，即将电镀铜等金属沉积在图形化加工后的铝基板表面，形成导电层。

6. 最后加工：进行最后的工艺处理，包括酸洗、清洗、打磨等步骤，以保证铝基板的表面质量和最终成品的完整性。

通过以上工艺步骤，铝基板制作工艺流程就完成了，最终生产
出符合要求的铝基板产品，可以广泛应用于电子电器行业中的各种电路板和器件。

铝基板工艺制作流程
概述
铝基板是一种常用的电子产品基板材料，具有良好的散热性能和机械强度。

制作铝基板需要经过一系列的工艺流程，包括材料准备、图形设计、光刻、蚀刻、焊接等步骤。

本文将介绍铝基板的制作流程及相关工艺细节。

材料准备
1.铝基板：通常采用铝合金材料作为基板，具有优良的导热性能。

2.电路设计图：根据电路设计要求，绘制电路原理图和布局图。

图形设计
1.利用计算机辅助设计软件绘制电路图和布局图。

2.将设计图导出为Gerber文件格式，用于后续的光刻和蚀刻处理。

光刻
1.将Gerber文件导入光刻设备。

2.利用光刻技术在铝基板表面覆盖上一层光敏胶。

3.将设计好的电路图案通过光刻曝光到光敏胶上。

蚀刻
1.将经过曝光的光敏胶浸泡在蚀刻液中。

2.蚀刻液会将铝基板暴露在裸露的部分蚀刻掉，形成电路图案。

成品处理
1.清洗：清洗蚀刻后的铝基板，去除残留的光敏胶和蚀刻液。

2.表面处理：可以对铝基板进行氧化处理或喷涂防腐漆。

3.焊接：焊接电子元器件到铝基板上。

测试与质检
1.对焊接好的电路板进行通电测试，检查电路连接是否正常。

2.进行外观检查和尺寸精度检验。

小结
通过以上工艺步骤，我们可以实现铝基板的制作。

铝基板具有优良的散热性能和机械强度，广泛应用于电子产品制造领域。

随着技术的不断发展，铝基板制作工艺也在不断优化，为电子产品提供更好的性能和可靠性。

以上为铝基板工艺制作流程的简要介绍，希望能为您提供参考。

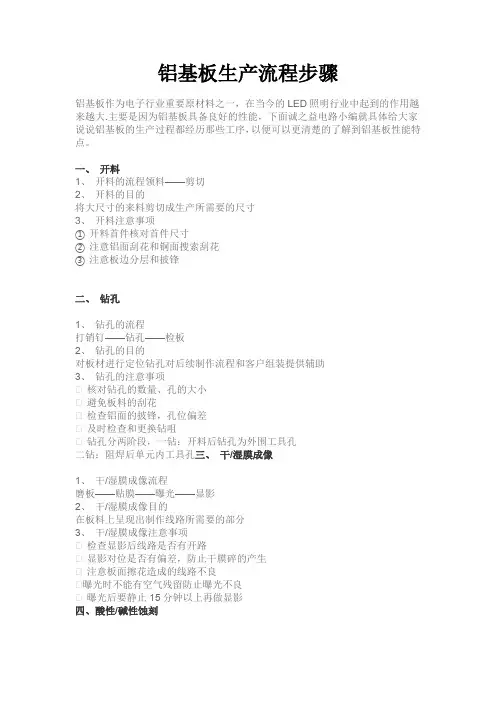

铝基板生产流程步骤铝基板作为电子行业重要原材料之一，在当今的LED照明行业中起到的作用越来越大.主要是因为铝基板具备良好的性能，下面诚之益电路小编就具体给大家说说铝基板的生产过程都经历那些工序，以便可以更清楚的了解到铝基板性能特点。

一、开料1、开料的流程领料——剪切2、开料的目的将大尺寸的来料剪切成生产所需要的尺寸3、开料注意事项①开料首件核对首件尺寸②注意铝面刮花和铜面搜索刮花③注意板边分层和披锋二、钻孔1、钻孔的流程打销钉——钻孔——检板2、钻孔的目的对板材进行定位钻孔对后续制作流程和客户组装提供辅助3、钻孔的注意事项① 核对钻孔的数量、孔的大小① 避免板料的刮花① 检查铝面的披锋，孔位偏差① 及时检查和更换钻咀① 钻孔分两阶段，一钻：开料后钻孔为外围工具孔二钻：阻焊后单元内工具孔三、干/湿膜成像1、干/湿膜成像流程磨板——贴膜——曝光——显影2、干/湿膜成像目的在板料上呈现出制作线路所需要的部分3、干/湿膜成像注意事项① 检查显影后线路是否有开路① 显影对位是否有偏差，防止干膜碎的产生① 注意板面擦花造成的线路不良①曝光时不能有空气残留防止曝光不良① 曝光后要静止15分钟以上再做显影四、酸性/碱性蚀刻1、酸性/碱性蚀刻流程蚀刻——退膜——烘干——检板2、酸性/碱性蚀刻目的将干/湿膜成像后保留需要的线路部分，除去线路以外多余的部分，酸性蚀刻时应注意蚀刻药水对铝基材的腐蚀；3、酸性/碱性蚀刻注意事项① 注意蚀刻不净，蚀刻过度① 注意线宽和线细① 铜面不允许有氧化，刮花现象① 退干膜要退干净五、丝印阻焊、字符1、丝印阻焊、字符流程丝印——预烤——曝光——显影——字符2、丝印阻焊、字符的目的① 防焊：保护不需要做焊锡的线路，阻止锡进入造成短路① 字符：起到标示作用3、丝印阻焊、字符的注意事项① 要检查板面是否存在垃圾或异物① 检查网板的清洁度① 丝印后要预烤30分钟以上，以避免线路见产生气泡① 注意丝印的厚度和均匀度① 预烤后板要完全冷却，避免沾菲林或破坏油墨表面光泽度① 显影时油墨面向下放置六、V-CUT，锣板1、V-CUT，锣板的流程V-CUT——锣板——撕保护膜——除披锋2、V-CUT，锣板的目的① V-CUT：将单PCS线路与整PNL的板材切割留有少部分相连方便包装与取出使用① 锣板：将线路板中多余的部分除去3、V-CUT，锣板的注意事项① V-CUT过程中要注意V的尺寸，边缘的残缺、毛刺① 锣板时注意造成毛刺，锣刀偏斜，及时的检查和更换锣刀① 最后在除披锋时要避免板面划伤。

铝基板生产流程步骤铝基板作为电子行业重要原材料之一，在当今的LED照明行业中起到的作用越来越大.主要是因为铝基板具备良好的性能，下面诚之益电路小编就具体给大家说说铝基板的生产过程都经历那些工序，以便可以更清楚的了解到铝基板性能特点。

一、开料1、开料的流程领料——剪切2、开料的目的将大尺寸的来料剪切成生产所需要的尺寸3、开料注意事项①开料首件核对首件尺寸②注意铝面刮花和铜面搜索刮花③注意板边分层和披锋二、钻孔1、钻孔的流程打销钉——钻孔——检板2、钻孔的目的对板材进行定位钻孔对后续制作流程和客户组装提供辅助3、钻孔的注意事项① 核对钻孔的数量、孔的大小① 避免板料的刮花① 检查铝面的披锋，孔位偏差① 及时检查和更换钻咀① 钻孔分两阶段，一钻：开料后钻孔为外围工具孔二钻：阻焊后单元内工具孔三、干/湿膜成像1、干/湿膜成像流程磨板——贴膜——曝光——显影2、干/湿膜成像目的在板料上呈现出制作线路所需要的部分3、干/湿膜成像注意事项① 检查显影后线路是否有开路① 显影对位是否有偏差，防止干膜碎的产生① 注意板面擦花造成的线路不良①曝光时不能有空气残留防止曝光不良① 曝光后要静止15分钟以上再做显影四、酸性/碱性蚀刻1、酸性/碱性蚀刻流程蚀刻——退膜——烘干——检板2、酸性/碱性蚀刻目的将干/湿膜成像后保留需要的线路部分，除去线路以外多余的部分，酸性蚀刻时应注意蚀刻药水对铝基材的腐蚀；3、酸性/碱性蚀刻注意事项① 注意蚀刻不净，蚀刻过度① 注意线宽和线细① 铜面不允许有氧化，刮花现象① 退干膜要退干净五、丝印阻焊、字符1、丝印阻焊、字符流程丝印——预烤——曝光——显影——字符2、丝印阻焊、字符的目的① 防焊：保护不需要做焊锡的线路，阻止锡进入造成短路① 字符：起到标示作用3、丝印阻焊、字符的注意事项① 要检查板面是否存在垃圾或异物① 检查网板的清洁度① 丝印后要预烤30分钟以上，以避免线路见产生气泡① 注意丝印的厚度和均匀度① 预烤后板要完全冷却，避免沾菲林或破坏油墨表面光泽度① 显影时油墨面向下放置六、V-CUT，锣板1、V-CUT，锣板的流程V-CUT——锣板——撕保护膜——除披锋2、V-CUT，锣板的目的① V-CUT：将单PCS线路与整PNL的板材切割留有少部分相连方便包装与取出使用① 锣板：将线路板中多余的部分除去3、V-CUT，锣板的注意事项① V-CUT过程中要注意V的尺寸，边缘的残缺、毛刺① 锣板时注意造成毛刺，锣刀偏斜，及时的检查和更换锣刀① 最后在除披锋时要避免板面划伤。

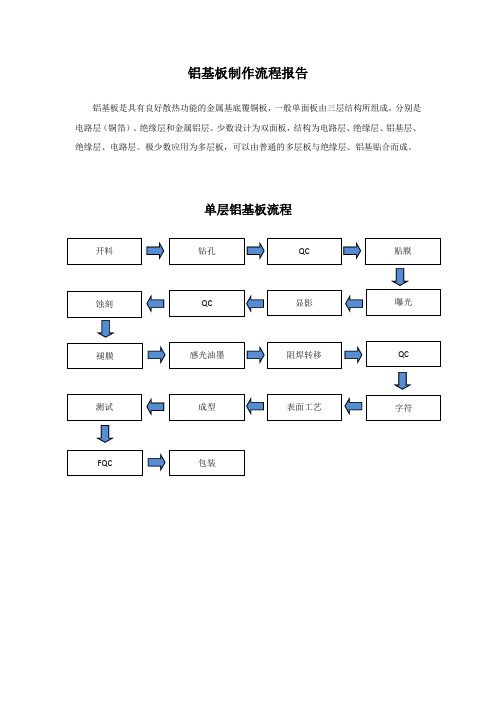

铝基板制作流程报告铝基板是具有良好散热功能的金属基底覆铜板，一般单面板由三层结构所组成，分别是电路层（铜箔）、绝缘层和金属铝层。

少数设计为双面板，结构为电路层、绝缘层、铝基层、绝缘层、电路层。

极少数应用为多层板，可以由普通的多层板与绝缘层、铝基贴合而成。

单层铝基板流程双面铝基板流程层压：将金属铝层+pp半固化片+铜箔层压合在一起。

PP半固化片铜箔层金属铝层镜面铝基板基板镜面铝基板是将BT料线路层和掺有银颗粒的铝基板压合在一起的基板，它是最适合COB 封装的原材料。

镜面铝基板的优势是：1.散热好：镜面铝基板在采用热电分离技术，普通有绝缘层的铝基板导热系数是1W、1.5W 2W。

镜面铝的导热系数是137W大大的提高了芯片的散热。

2.光效高：普通沉金铝基板的反射率是80%，杯孔铝基板的反射率是85%，镀银铝基板的反射率是95%，镜面银铝基板的反射率是在98%。

镜面银铝基板可以让芯片的光更好的激发出来。

3：操作方便：镜面银铝基板结构跟我们市场上用的集成支架类似，线路是靠金线连金线，串并联和封装几W是客户自己决定，不像普通的一个焊盘放一颗芯片，镜面银铝基板一块板可以封几个W数的灯，这样解决了库存板型号多的问题。

4：节约成本：由于可以直接将芯片安装在基材表面，芯片集成密度高，于是为客户后续生产减少了工序，节约了生产成本。

镜面银铝基板基板流程清洗：清理表面垃圾以及氧化现象。

靶冲1：靶冲4个B3定位孔。

靶冲2：靶冲4个二钻定位孔。

空爆：对前一次的曝光作补充，达到更好的效果。

装配：线路板背面整板贴AD胶。

为后续压合工序做中介。

层压：BT层+镜面铝层压合在一起。

镜面银铝基板外形：在BT层上锣出需要露镜面银铝基板的地方。

其他主要步骤与硬板一致，在此不做重复介绍。

铝基板工艺制作流程1. 材料准备：准备所需的铝基板材料，以及相应的加工工具和设备。

2. 铝基板切割：根据设计要求，将铝基板进行切割，以适应所需的尺寸和形状。

3. 表面处理：对铝基板进行表面处理，如打磨、抛光、阳极氧化等，以增强其耐腐蚀性能和机械强度。

4. 钻孔和开槽：根据设计图纸，对铝基板进行钻孔和开槽处理，以适应安装和连接的需要。

5. 印刷和覆盖层：如果需要，可以对铝基板进行印刷和覆盖层处理，以实现特定的功能或装饰效果。

6. 装配和包装：根据产品要求，对铝基板及其相关部件进行装配，并进行包装，以便于运输和使用。

7. 质量检验：对制作好的铝基板进行质量检验，确保其符合相关标准和要求。

8. 成品出厂：将经过质检合格的铝基板成品出厂，以供市场销售和使用。

以上就是铝基板工艺制作的大致流程，每个环节都需要经过精细的操作和严格的质量控制，以确保最终产品的质量和性能。

8. 成品出厂后，铝基板会进入市场销售和使用阶段。

铝基板被广泛应用于电子、建筑、汽车、航空航天等领域。

在电子领域，铝基板被用于制作LED照明器件、通信设备、电源模块等产品。

在建筑领域，铝基板被用于室内装饰、幕墙、天花板等。

在汽车领域，铝基板被用于制作汽车零部件。

在航空航天领域，铝基板被用于制造飞机结构零件和导热器件等。

随着科技的不断进步和产业的不断发展，对铝基板的性能和品质要求也越来越高。

相应地，铝基板的制作工艺也在不断改进和提高。

例如，传统的铝基板制作流程可能会采用机械切割和手工处理，但随着数控技术和自动化设备的应用，铝基板的加工精度和效率得到了显著提升。

在现代工业中，环保和可持续发展也成为越来越重要的话题。

因此，铝基板的生产和加工也必须符合环保要求。

例如，在进行表面处理时，可以选择采用无污染的水溶性涂料，以减少对环境的影响。

另外，在废料处理和资源回收方面，也需要做好相应的工作，将废旧铝基板重新加工利用，降低资源浪费，减少对环境的压力。

此外，现代工业对于产品的质量和稳定性要求也越来越高。

铝基板工艺及制作流程铝基板是一类重要的电子元器件基础材料，广泛应用于LED 电子产品、太阳能电池板、电力电子产品等领域。

铝基板的优点在于具有高导热性、电气绝缘性、机械强度高、尺寸稳定性好、可靠性高等优点。

铝基板的制作工艺较为复杂，包含多道工序，下面我们将一一为大家介绍。

一. 材料准备：1. 板材选材铝基板材料主要分为金属（铜，钨）和无机（陶瓷）基材，最常用的材料为铝基材。

从铝基板的材质表面特性来看，铝基材质具有高导热性、高耐腐蚀性、低线性膨胀系数、良好的成本效益，因此在工业制造过程和电子应用领域得到了广泛应用。

对于高电导率和高电容性的需求，铝基板的材料可以根据需要添加其他元素，如模拉系数高的钨铜板。

2. 板材处理铝基板的表面需要进行处理，去除金属表面的氧化物，防止接合后因氧化物存在导致接合的失效。

常用的处理方式是气氛感应焊，铝基板和铜基板表面均需要采用化学/物理处理方法，在铝基板表面喷射铜粉，使得两者表面铜金属离子互相渗透达到完全的化学反应，达到气氛感应焊的效果。

二. 色谱层制备色谱层有助于铝基板的表面刻蚀，使其形成大量的微小孔洞，从而增加其表面积，提高导热性、增加接触面积。

色谱层分为两个步骤，板面化学处理和隔离层制备。

1. 板面化学处理在铝板表面覆盖有一层氧化铝保护膜，导致了铝和化学物质的隔离。

因此，首先需要去除保护层。

具体方法是：将铝基板放入浓度为30 mol/L的NaOH溶液中，在55-60°C的条件下反应1-2分钟，去除表面保护层。

2. 隔离层制备在铝基板表面覆盖上一层隔离层，以保护铝基板表面避免被化学反应溶解。

常用的隔离层材料有磷酸铝、硼酸等，这些材料既可以溶解在聚丙烯醇（PVA）中，也可以直接制备成固体隔离膜。

在隔离层上进行快速镀层，使之变成一层导电的金属，就可以在隔离层上形成更复杂的电路。

三. 光阻层制备光阻层是制作铝基板中的关键步骤，也是整个制程中的最重要的一个步骤。

颜色为绿色，分为UV反应型和热反应型两类。

铝基板工艺制作流程铝基板是一种具有良好导热性和机械强度的电子元件基板材料。

下面是一个关于铝基板工艺制作流程的详细介绍。

1.基板准备首先，准备铝基板作为工艺制作的基础。

通常情况下，铝基板可以从供应商处购买，尺寸可以根据具体的应用需求进行定制。

2.清洗处理对铝基板进行清洗处理是制作流程的第一步。

这是为了去除表面的杂质、油脂和氧化物等物质，以提高基板表面的适应性和粘附性。

常用的清洗方法包括机械清洗、酸洗、溶剂清洗等。

3.焊盘制作铝基板上往往需要制作焊盘用于元件的焊接。

焊盘的制作可以通过化学蚀刻或机械加工等方法实现。

选择适当的工艺方法以确保焊盘的精密度和可靠性。

4.铺铜铝基板上需要进行铺铜处理，以提供良好的导电性和电子元件的连接。

常用的铺铜方法包括化学铜镀、真空蒸镀和电镀等。

通过这些方法，可以在铝基板上镀上一层铜膜，形成电路线路和焊盘。

5.图形化膜制作在制作电路时，需要在铜层上覆盖一层光阻膜。

光阻膜的选择应根据具体应用的需要来确定，可以是热固性光阻、负光阻或正光阻等。

然后利用光绘技术将图形暴光于光阻膜上，通过曝光和显影等步骤来制作出所需的线路图形。

6.蚀刻蚀刻是制作导线和焊盘的关键步骤之一、通过将板子浸入蚀刻液中，将未覆盖光阻膜的铜膜腐蚀掉，保留下导线线路和焊盘。

常用的蚀刻液有氧化铁、氯化铁或过氧化氢等。

7.清洗和除膜在蚀刻后，需要对基板进行清洗以去除蚀刻液和光阻残留物。

同时还需要用适当的溶剂或化学液体去除光阻膜。

这一步骤非常重要，因为清洗和除膜的质量将直接影响到铝基板的质量和性能。

8.表面涂覆保护层为了保护铝基板的表面和线路，一般需要在基板上涂覆一层保护层。

保护层可以选择热固性树脂、有机涂料或者是覆铜膜等材料。

通过涂覆保护层，可以提高铝基板的耐久性和绝缘性能。

9.最终检验和测试在工艺制作流程的最后，需要进行最终的质量检验和测试。

包括对焊盘、导线和保护层的检查，以确保铝基板的质量达到要求。

10.运输和包装最后，制作完成的铝基板需要进行运输和包装。

铝基板的工艺流程
《铝基板的工艺流程》
铝基板是一种广泛应用于电子产品和通信设备领域的重要材料。

它具有优异的导热性能、机械强度和耐腐蚀性，因此在电路板的制造过程中扮演着重要的角色。

下面我们将介绍铝基板的工艺流程。

1. 材料准备
首先，需要准备铝基板的原材料。

通常情况下，采用铝合金作为原材料，经过锻造、拉伸和切割等工艺加工，制成符合要求的铝板。

2. 表面处理
接下来，对铝板的表面进行处理。

这一步骤包括去除铝板表面的氧化层、清洗和粗糙处理，以便后续的涂覆和印刷工艺。

3. 图形绘制
在铝板上，通过光刻工艺或者化学加工的方法将电路板的图形绘制到铝基板上。

通常情况下，采用光刻技术，将光刻胶覆盖在铝板上，然后通过光照和化学腐蚀的方式将图形转移到铝板表面。

4. 电镀
经过图形绘制后，需要对铝板进行电镀处理。

电镀铜是电路板制造过程中不可或缺的一环，它可以提高电路板的导电性能和焊接性能，同时也可以保护铝基板表面。

5. 防蚀工艺
在电镀完毕后，需要对电路板进行防蚀处理。

这一步骤主要是为了保护电路板的导线和图形不受外界环境的侵蚀，常用的防蚀工艺有喷涂、丝网印刷和覆盖式焊膏等。

6. 成品检验
最后，对制成的铝基板进行成品检验。

包括外观、尺寸、导通测试和耐受性等性能测试，确保制成的铝基板符合产品要求。

通过以上工艺流程，铝基板制造完成，可以用于各种电子产品和通信设备中。

随着电子行业的不断发展，铝基板的制造工艺也在不断完善，以满足不同领域的需求。

铝基板生产流程铝基板是一种用于电子元器件的重要基材，具有优异的散热性能和机械强度。

下面是铝基板的生产流程：1.材料准备：选择高纯度的铝材料作为基材，并确保其表面平整度和表面质量。

2.清洗处理：将铝材料进行清洗处理，去除表面的污垢和油脂。

3.预处理：对铝材进行化学处理，提高其表面的附着性和耐腐蚀性。

常用的处理方法有酸洗、酸洗氧化和酸洗阳极氧化等。

4.涂覆介质：将铝材料表面涂覆一层绝缘介质。

常用的涂覆方法有喷涂、滚涂和浸涂等。

这层绝缘介质可以保护铝基板免受环境腐蚀，并提供电学绝缘性能。

5.图形绘制：使用光刻技术将电路图形绘制在铝基板上。

首先在涂覆介质上涂覆一层光刻胶，然后通过光刻技术将电路图形投射到光刻胶上，并进行显影和固化等步骤，最终形成所需的电路图形。

6.蚀刻：使用化学蚀刻方法将电路图形暴露在铝基板上。

蚀刻过程中，只有未被光刻胶遮挡的铝材料会被蚀刻掉，从而形成电路线路。

7.电镀：在电路线路上进行电镀处理，以提高其导电性能和硬度。

常用的电镀方法有电解镀金、电解镀锡和电解镀铜等。

8.钻孔：在铝基板上钻孔，以便与其他元器件连接或固定。

9.清洗和检验：对铝基板进行清洗处理，去除蚀刻和电镀过程中产生的残留物。

同时进行严格的质量检验，确保产品符合要求。

10.切割：将铝基板按照需要的尺寸进行切割。

11.最终检验：对切割后的铝基板进行最终的质量检验，确保产品质量稳定可靠。

12.包装和出厂：对通过最终检验的铝基板进行包装，并出厂销售或供应给客户。

以上就是铝基板的生产流程，每个步骤都非常重要，可以保证铝基板的质量和性能。

铝基板的制造需要严格的工艺控制和质量管理，以确保最终产品的可靠性和稳定性。

铝基板与镜面铝基板流程铝基板是一种以铝材质为基础的印制电路板，广泛应用于电子工业领域。

而镜面铝基板则是在铝基板的基础上，在表面进行特殊处理，使其具备镜面光滑、反光效果的板材。

下面将详细介绍铝基板和镜面铝基板的加工流程。

一、铝基板加工流程：1.材料准备：将铝材料切割成所需尺寸的片材，通常使用纯度较高的铝材。

2.表面清洁：将铝板表面进行清洁处理，去除油污、灰尘等杂质。

3.表面预处理：通过机械、化学等方法，对铝板表面进行蚀刻、除氧、阳极化等处理，提高其表面粗糙度和附着力。

4.洗涤和酸洗：使用清洗剂对铝板表面进行洗涤和酸洗，去除预处理过程中产生的残留物。

5.涂敷感光膜：将铝板表面涂敷一层感光膜，使其能够进行图形绘制。

6.图形曝光：将PCB设计文件的图形，使用曝光机将其印制在感光膜上。

7.显影：将曝光后的铝基板进行显影处理，去除未曝光区域的感光膜。

8.蚀刻：将显影后的铝板放入蚀刻槽中，使用化学蚀刻剂进行蚀刻，去除未被感光膜保护的区域的铝材。

9.除膜：将蚀刻后的铝基板进行除膜处理，去除感光膜，露出铝基板的金属表面。

10.清洗和干燥：在去除感光膜后，对铝基板进行清洗和干燥处理，确保其表面干净、光滑。

11.电镀：将铝基板进行电镀处理，通常采用电镀铜、镍、金等金属，以保护铝基板和增加导电性。

12.焊接：根据需求将电镀后的铝板进行焊接连接，连接电子元件。

13.清洁和包装：对焊接完成的铝基板进行清洁和包装，以便于运输和使用。

二、镜面铝基板加工流程：镜面铝基板是铝基板的一种特殊处理形式，其加工流程相对复杂，需要进行额外的表面处理过程。

1.铝基板加工流程的前十步骤同上。

2.车削和研磨：经过铝基板的蚀刻和除膜处理后，进行车削和研磨，使铝板表面更加平整。

3.擦拭和清洗：对车削和研磨后的铝板进行擦拭和清洗，去除车削和研磨过程中产生的金属屑和杂质。

4.处理液浸泡：将擦拭和清洗后的镜面铝基板进行处理液浸泡，以消除表面的微小缺陷和瑕疵。

铝基板制作及标准---作者:贺梅随着电子产品轻、薄、小、高密度、多功能化发展促使PCB上元件组装密度和集成度越来越高，功率消耗越来越大，对PCB基板的散热性要求越来越迫切，如果基板的散热性不好，就会导致印制电路板上元器件过热，从而使整机可靠性下降。

在此背景下诞生了高散热金属PCB 基板,铝基板是金属基板应用最广的一种.且具有良好的导热性,电气绝缘性.一,铝基板的材料,构造分类1.铝基板是有:铝、PP片、铜箔三种材质构成.导电层:导电层就是我们所说的铜箔,铜箔厚度相当于正常线路层:1OZ至10OZ.,因电路层具有很大的载流能力,需使用较厚的铜箔,所以我们制作时最小铜箔厚度应为1OZ.导热绝缘层:导热绝缘层(PP或导热胶),它是铝基板的核心技术之所在,它一般是由特种陶瓷填充的特殊的聚合物构成,热阻小,粘弹性能优良,具有散热抗老化的能力,能够承受机械及热应力,我司生产的高性能铝基板的导热绝缘层,正是使用了此种技术,使其具有极为优良的导热性能高强度的电气绝缘性能,金属基层具有高导热性,一般是铝板,特殊也可使用铜板.导热胶的厚度为0.003〞︷0.006〞.导热系数为1W-3W.金属基层铝基的材质主要有铝系列的1系的1060,5系列的5052/5053和6系列的6061厚度分布有、、、、、厚度纤维材料:材料: 通用型铝基板绝缘层为环氧玻璃布构成(I型)高散热铝基板绝缘层为高导热的环氧或其它树脂构成(II型)高频型铝基板绝缘层为聚烯烃等树脂构成(III型)纤维:有玻纤布+无玻纤布构成:涂布压合型+压合型因韧性及硬度影响，作为铝基PCB一般在采用5系的5052/5053和6系的6061 同时，覆以冷作或热处理以强化铝质硬度，在外表起防氧化及防擦花的作用；为促进散热作用,在PP片一般会在PP树脂中添加适量陶瓷粉末.二.产品主要用于哪些区域车、摩托车的点火器,电压调节器.2.电源(大功率电源)及晶体管,电源交换器.3.电子,电脑CPU,LED灯及显示板.4.音响输出、均衡及前置放大器5.太阳能基板电池、半导体绝缘散热等等及其它,无需散热器.3.降低产品运行温度,提高产品功率密度和可靠性,延长产品使用寿命.4.缩小产品体积,降低硬件及装配成本.5.取代易碎的陶瓷基板,获得更好的机械耐久力四、铝基板的制作流程目前我司刚导入铝基板的生产,我们做过的有单面铝基板和FR4+铝基; 双面铝基暂没有生产过.1.单面铝基板的制作流程如我司生产的13859为例三钻名称: 1W13859A 单位：mmT1 3.175 5 NPTH T2 2.10 2.15 150 NPTH T3 3.00 3.05 150 NPTH T4 3.00 3.10 150 NPTH T5 3.20 3.25 150 NPTH四钻名称: 1W13859A 单位：mmT1 75 5 NPTHT2 沉孔 5.55 150 NPTH一次钻孔的孔径是在二次在钻的基础上放大了一倍,因为此孔是插件孔,需要与铝基绝缘,所以采用了塞树脂预大制作!普通单面铝基板例如(019189),没有插件孔,没有沉头孔的情况下只需二次钻孔即可,板内和SET 边上的定位孔都需要做二钻,,PNL板边的,,和料号孔一次钻出,二次钻孔板边只需加定位孔.二次钻孔在成型前.2.F R4+铝基例如(018980)FR4相当于一个正常双面板做,FR4+铝基,铝基主要是起散热作用,双面基板一般会采用的双面板,双面板的制作流程正常,同常规做法一样,在CAM制作时需钻上铆钉孔,压合与铝板铆合用,铝板则需钻孔而已,然后压合.3.双面铝基板目前我们公司还没有生产,简单介绍下铝基板双面板主要是采用绝缘制作如成品的铝基板,开1.0的纯铝板(只有铝材不含铜),将钻带VIA 放大,插件孔放大钻纯铝板,然后配上PP,铜箔压合,压合前将先用树脂粉将孔内灌满树脂,切记,铝基板是不能打耙的,内层是纯铝基,也没有耙形,必须在压合前说明并附有图纸说明,外围定位孔与方向孔不能灌胶与入胶,因此板材预留大小与四层板一样,压合时将PP处先打孔,让外层需要的几个孔不入胶.1.排版尺寸panel不能超过500MM,钻咀大小依板厚,板厚越大钻咀越大,一般成品的板厚,钻咀最小为以上,V-CUT削铜依板厚而定,至少以上.≥以上.4.线路层所有间距(线到线,线到PAD,PAD到PAD…)至少为以上此方法在制作时:线路层正常预大,然后将线路板所有贴片(除光学点外)在预大的基础上再加大单边,将阻焊对应的贴片缩小比线路加大后的贴片小单边即可.如图:6.板内无定位孔,我们需要SET的锣空位加对位PAD,及定位孔,如果SET内没有地方可加,我们则在PNL边上加,PNL上最好也要加上光点对位.如(13920板内无定位孔和光点对位)我们要在PNL边上加光点和对位孔及PAD如图下列图: 圈出的部分左边是光学点线路大小为,防焊做圈出右边的为对位PAD7.普通铝基板的设计规则;LED灯,正负极,还有进线孔与定位孔,在处理铝基板时,可以根据PCB图档文件分析设计的是否正确,串联,并联,正负极走向,有用到墙灯或是七彩,36灯等的高档制作则不一样.铝基板如果外表处理为无铅喷锡时必须通知采购订料时注意：保护膜必须贴耐高温的保护膜。
